Как подключить ручник на КАМАЗ по схеме

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим схему подключения ручника на КАМАЗ, что является важным аспектом для обеспечения безопасности и надежности работы транспортного средства. Правильная установка и настройка стояночного тормоза не только предотвращает случайные движения автомобиля, но и способствует его долговечности. Мы предоставим пошаговую инструкцию, разберем электропроводку, датчики и краны, а также предложим рекомендации по устранению возможных неисправностей, что поможет вам эффективно справиться с задачей и поддерживать ваш КАМАЗ в исправном состоянии.

Принцип работы электрической части стояночного тормоза

Работа стояночной тормозной системы на грузовиках КАМАЗ основана на взаимодействии пневматических механизмов и электрических управляющих компонентов. Главным элементом, воздействующим на колеса, являются тормозные камеры с пружинными энергоаккумуляторами. Электрическая часть системы выполняет роль контроллера, который исполняет команды водителя, отправляя сигналы на электромагнитные клапаны для перераспределения воздушного потока. Если электрический сигнал отсутствует, клапан остается закрытым, и пружины освобождают колеса от торможения.

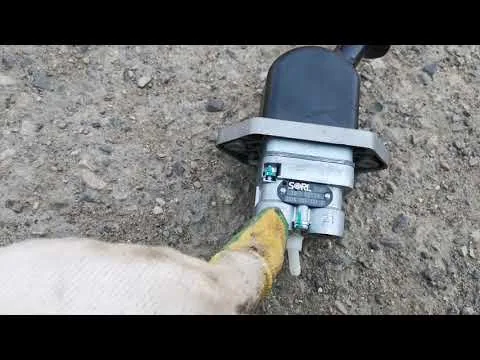

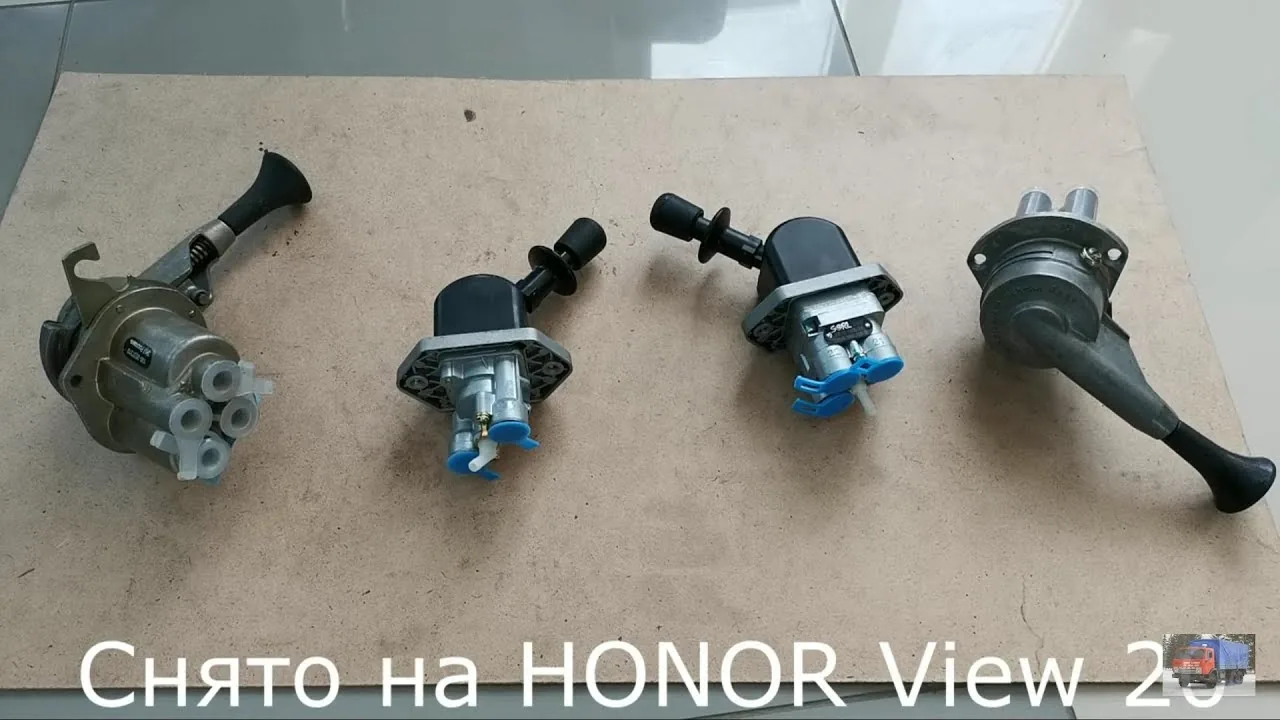

Центральным элементом электрической схемы является трехходовой кран управления стояночным тормозом, часто называемый «краном ручника». Внутри этого устройства расположен электрический переключатель, который замыкает или размыкает цепь в зависимости от положения рукоятки. Когда водитель тянет за собой рукоятку, клапаны открываются для сброса воздуха, и одновременно размыкается электрическая цепь, что приводит к включению сигнальной лампы на приборной панели и активации стоп-сигналов (в некоторых версиях).

Схема подключения ручника на КАМАЗ часто связана с работой датчиков давления в ресиверах. Система сконструирована так, чтобы предотвратить снятие автомобиля с тормоза, если в пневмосистеме не достигнуто рабочее давление. Для этого используются датчики, установленные в пневмоблоке или в магистралях подачи воздуха к крану ручника. Эти датчики разрывают цепь управления электромагнитным клапаном, пока давление не превысит установленный порог, обычно около 4,5-5,0 кгс/см².

Электрический ток в этой цепи проходит через предохранитель, затем через кнопку управления (кран), далее через датчики давления и поступает на электромагнитный клапан, который активирует тормоз. Параллельно с этой цепью подключена сигнальная лампа на приборной панели. Логика работы может быть инвертированной: в некоторых схемах лампа загорается, когда цепь разомкнута (тормоз активирован), а в других — при замыкании на массу через датчик. Важно понимать конкретную логику работы вашего автомобиля для корректного подключения мультиметра.

⚠️ Внимание: Перед началом любых работ с электрической схемой тормозной системы обязательно выключите двигатель и сбросьте давление в системе. Неправильные действия могут привести к неожиданному срабатыванию клапанов при нажатых педалях или включенном зажигании, что может вызвать резкое движение автомобиля или хлопки в пневмосистеме.

Современные версии, особенно соответствующие стандартам Евро-2 и выше, могут иметь дополнительные блокировки, связанные с электронным блоком управления двигателем. В таких случаях сигнал о включенном стояночном тормозе передается в ЭБУ двигателя, что может ограничивать подачу топлива или активировать режим повышенной передачи в трансмиссии. Это сделано для повышения безопасности, чтобы водитель не пытался тронуться на включенном ручнике, что может привести к быстрому износу сцепления.

Основные элементы схемы и их расположение

Для эффективного выявления неисправностей важно точно понимать расположение компонентов электрической цепи. Главным управляющим элементом является кран ручного тормоза, который обычно находится на панели приборов или в тоннеле пола кабины, в зависимости от модели грузовика. Внутри этого устройства расположена контактная группа, подверженная износу и окислению. Именно с этого места начинается путь электрического сигнала, когда водитель выполняет действия.

Следующим ключевым элементом являются электромагнитные клапаны, устанавливаемые на раме автомобиля, чаще всего в области четвертой поперечины или рядом с ресиверами. На моделях КАМАЗ с раздельным приводом на среднюю и заднюю оси могут использоваться два отдельных клапана или один двухсекционный. Эти клапаны регулируют подачу воздуха в камеры энергоаккумуляторов. Каждый клапан имеет электрический разъем, состояние которого напрямую влияет на функционирование всей системы.

Датчики давления, часто называемые «сигнализаторами», устанавливаются в пневматических блоках. На старых моделях КАМАЗ это могут быть простые механические датчики с двумя контактами, замыкающимися при снижении давления. В более современных версиях используются датчики с резьбовым подключением, которые вкручиваются непосредственно в пневмоблоки. Их основная задача — предотвратить снятие автомобиля с ручного тормоза, если в системе отсутствует воздух для последующего торможения.

Проводка, соединяющая все эти элементы, проходит через жгуты, проложенные по лонжеронам рамы и внутри кабины. Места выхода жгутов из кабины и их прохождение через металлические перегородки представляют собой зоны повышенного риска. В этих местах часто происходит перетирание изоляции и короткое замыкание на массу, что может привести к перегоранию предохранителей и сбоям в системе растормаживания.

Особое внимание следует уделить блоку предохранителей и реле. На КАМАЗах цепь управления ручным тормозом обычно защищена отдельным предохранителем, номинал которого варьируется от 10 до 20 Ампер. Также в цепи может находиться реле, которое разгружает контакты крана управления. Если реле залипает или выходит из строя, управление ручным тормозом становится невозможным, даже если остальные элементы исправны.

Интересные факты

Вот несколько интересных фактов о схеме подключения ручника на КАМАЗ:

Принцип работы: Ручной тормоз на КАМАЗе работает по принципу механического воздействия на тормозные колодки через тросы. Это позволяет водителю быстро и эффективно зафиксировать грузовик на месте, особенно при парковке на наклонной поверхности.
Регулировка натяжения: Важно регулярно проверять и регулировать натяжение тросов ручного тормоза. Неправильная настройка может привести к неэффективной работе тормоза, что увеличивает риск аварийных ситуаций.
Система безопасности: Ручной тормоз на КАМАЗе является важным элементом системы безопасности. В случае отказа основного тормоза, ручник может стать последней надеждой для водителя, позволяя остановить транспортное средство и предотвратить его катастрофу.

Эти факты подчеркивают важность правильного подключения и обслуживания ручного тормоза на грузовиках КАМАЗ.

Пошаговая диагностика электрической цепи

Диагностика начинается с проверки наличия напряжения на входе системы. Для этого вам понадобятся мультиметр или контрольная лампа. Сначала проверьте целостность предохранителя, отвечающего за стояночный тормоз. Если предохранитель сгорел, его замена не решит проблему, если причина — короткое замыкание проводки. В этом случае новый предохранитель сгорит сразу.

Следующий шаг — проверка работы крана управления. При выключенном зажигании и включенном ручном тормозе (рукоятка вытянута) цепь должна быть либо разомкнута, либо замкнута в зависимости от схемы. При опускании рукоятки (растормаживание) контакты должны менять состояние. Проверка осуществляется прозвонкой контактов на кране. Если контакты не звонятся или звонятся постоянно, кран нужно заменить или отремонтировать.

Ключевой этап — проверка датчиков давления. Для этого создайте давление в системе выше порога срабатывания (обычно выше 5 атмосфер) и проверьте, замыкаются ли контакты датчиков. Если давление есть, а цепь не замыкается, значит, датчик неисправен. Часто датчик «залипает» в разомкнутом состоянии, и система «думает», что воздуха нет, что блокирует растормаживание.

Проверка электромагнитных клапанов осуществляется путем подачи напряжения напрямую от аккумулятора. Если при подаче 12 или 24 Вольт (в зависимости от бортовой сети) клапан издает характерный щелчок и пропускает воздух, значит, он исправен. Если щелчка нет, возможно, сгорела обмотка или заклинил сердечник. В этом случае клапан нужно заменить.

Не забывайте проверять целостность проводов по всей длине трассы. Особое внимание уделите местам соединения рамы и кабины («гитара»), где пучок проводов постоянно изгибается. Обрыв провода в этом месте — частая причина отказа системы. Прозвонка осуществляется методом «от массы» или подачей сигнала с одного конца и проверкой на другом.

⚠️ Внимание: При проверке электромагнитных клапанов с подачей напряжения напрямую убедитесь, что автомобиль надежно зафиксирован упорами под колесами. Резкое растормаживание может привести к неконтролируемому скатыванию транспортного средства.

Типовые схемы подключения для разных модификаций

Схемы подключения на автомобилях КАМАЗ могут значительно различаться в зависимости от года выпуска и комплектации. В классических моделях с механическим управлением используется простая однопроводная схема. В ней кран ручного тормоза разрывает цепь питания электромагнитного клапана. Электрический ток проходит от замка зажигания через предохранитель, кран, датчики давления и далее к клапану. Индикатор на панели приборов подключен параллельно клапану или через отдельный контакт крана.

На автомобилях с пневматической системой тормозов и стандартом Евро-2 часто применяется схема с двумя датчиками давления, соединенными последовательно. Это повышает надежность системы: если один из датчиков выйдет из строя, замкнувшись, второй (при отсутствии давления) не позволит снять машину с тормоза. В таких схемах может быть реле, которое управляет мощными клапанами, разгружая контакты крана управления.

Современные версии КАМАЗ, оборудованные системой АБС (ABS), имеют более сложную логику работы. Сигнал от крана ручного тормоза не поступает напрямую на клапаны, а передается в электронный блок управления АБС. Этот блок, анализируя данные с датчиков скорости и давления, самостоятельно принимает решение о подаче напряжения на электромагнитные клапаны. В таких случаях диагностика без диагностического сканера, считывающего ошибки АБС, может быть затруднена.

В таблице ниже представлено сравнение основных характеристик схем для различных типов грузовиков:

Параметр	Классическая схема (КАМАЗ 5320, 5511)	Схема с АБС и ЕБС (КАМАЗ 65115, 6520)
Управление	Прямое, через кран и датчики	Через электронный блок управления (ЭБУ)
Датчики давления	Механические, 1-2 шт.	Электронные, интегрированные в пневмоблок
Диагностика	Мультиметр, контрольная лампа	Диагностический сканер, мультиметр

При подключении дополнительного оборудования, такого как сигнализация с функцией автозапуска или телематические системы, часто требуется вмешательство в схему ручного тормоза. Например, для реализации функции «блокировка запуска при включенном ручном тормозе» сигнал берется с выхода крана управления. Важно не нарушить штатную логику работы и избежать создания паразитных цепей, которые могут привести к самопроизвольному растормаживанию.

Типичные ошибки при монтаже и ремонте

При восстановлении функциональности системы стояночного тормоза специалисты часто совершают типичные ошибки, которые могут свести на нет все усилия. Осознание этих недочетов помогает избежать повторных неисправностей и обеспечивает безопасность эксплуатации грузовика. Ниже представлен список наиболее распространенных ошибок.

Недостаточное внимание к качеству изоляции соединений — скрутки проводов на раме грузовика быстро окисляются и теряют контакт из-за вибрации и влаги. Оптимальное решение: использовать термоусадочные трубки и пайку или качественные обжимные гильзы, дополнительно защищая соединения изолентой.
Замена предохранителя на более мощный — если штатный предохранитель сгорает, его часто заменяют на более высокий по номиналу или устанавливают «жучок». Это может привести к перегреву проводки и возникновению пожара. Оптимальное решение: выяснить причину короткого замыкания и устанавливать предохранитель в соответствии со схемой.
Ошибочная настройка датчиков давления — при замене датчиков иногда забывают проверить порог их срабатывания или устанавливают датчики от другой техники. Это может привести к тому, что стояночный тормоз не отпускается даже при полном давлении в системе. Оптимальное решение: использовать только оригинальные датчики или проверять новые образцы на стенде.
Нарушение полярности при подключении электромагнитов — хотя многие катушки соленоидов не чувствительны к полярности, в схемах с диодной защитой или светодиодной индикацией это может быть критично. Неправильное подключение может повредить электронику в кабине. Оптимальное решение: строго следовать цветовой маркировке проводов в электрической схеме.

Еще одной распространенной проблемой является использование некачественных комплектующих. Дешевые аналоги кранов управления часто имеют плохую герметичность контактов, что приводит к нестабильной работе системы. В условиях вибрации контакт может периодически исчезать, вызывая моргание лампы и подтормаживание автомобиля в движении, что может привести к перегреву тормозных барабанов.

Контроль исправности системы после ремонта

После завершения ремонта или замены компонентов системы ручного тормоза необходимо провести полную проверку. Сначала тестирование выполняется при выключенном двигателе, но с включенным зажиганием. При поднятом ручном тормозе должна светиться индикаторная лампа, а при его опускании — гаснуть. Также стоит прислушиваться к щелчкам клапанов на раме.

Затем запускается двигатель, и система проверяется под давлением. Нужно дождаться, пока компрессор накачает воздух до установленного уровня, и убедиться, что при опускании ручки тормоза автомобиль начинает освобождаться от торможения. Важно проверить наличие утечек воздуха через управляющие клапаны в состоянии растормаживания. Любое шипение указывает на негерметичность, которую нужно устранить.

Заключительным этапом является тестовая поездка. На безопасном участке дороги следует несколько раз включить и выключить стояночный тормоз, чтобы убедиться в его эффективности. Автомобиль должен надежно удерживаться на уклоне и легко трогаться с места после растормаживания. Убедившись в полной исправности системы, можно возвращаться к обычной эксплуатации грузовика.

Инструменты и материалы, необходимые для подключения

Для успешного подключения ручного тормоза на КАМАЗ потребуется определенный набор инструментов и материалов. Подготовка к работе — это важный этап, который поможет избежать непредвиденных ситуаций и ускорит процесс установки.

Инструменты:

Набор ключей: Для работы понадобятся как рожковые, так и торцевые ключи различных размеров. Обычно используются ключи на 10, 12, 13 и 17 мм.
Отвертки: Плоская и крестовая отвертка помогут в откручивании и закручивании крепежных элементов.
Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для работы с пружинами.
Динамометрический ключ: Рекомендуется для затяжки болтов с заданным моментом, что особенно важно для обеспечения безопасности.
Ключ для тормозных колодок: Специальный инструмент, который может понадобиться для регулировки тормозных механизмов.
Ножовка по металлу: Может понадобиться для обрезки тросов или других металлических элементов, если они не подходят по длине.
Клещи для обжима: Используются для создания надежных соединений на проводах и тросах.

Материалы:

Трос ручного тормоза: Обязательно проверьте его состояние перед установкой. Если трос изношен или поврежден, его необходимо заменить.
Крепежные элементы: Болты, гайки и шайбы должны быть в хорошем состоянии. При необходимости используйте новые крепежи, чтобы избежать ослабления соединений.
Пружины: Пружины ручного тормоза также должны быть проверены на наличие повреждений. Если они изношены, их следует заменить.
Смазочные материалы: Для обеспечения плавной работы механизмов рекомендуется использовать смазку для тросов и подвижных частей.
Изоляционная лента: Может понадобиться для защиты проводов от механических повреждений и влаги.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к подключению ручного тормоза на КАМАЗ. Важно помнить о безопасности и следовать инструкциям, чтобы избежать ошибок в процессе работы.

Безопасность при работе с электрической частью тормозной системы

Работа с электрической частью тормозной системы, в частности с ручным тормозом на КАМАЗ, требует особого внимания к вопросам безопасности. Прежде всего, необходимо помнить, что тормозная система является критически важным элементом транспортного средства, и любые ошибки в её обслуживании могут привести к серьезным последствиям.

Перед началом работы убедитесь, что автомобиль находится на ровной поверхности и зафиксирован. Используйте противооткатные упоры под колеса, чтобы предотвратить движение автомобиля во время ремонта. Также рекомендуется отключить аккумулятор, чтобы избежать случайного короткого замыкания или срабатывания электрических компонентов.

При работе с проводкой тормозной системы важно использовать инструменты с изолированными ручками, чтобы минимизировать риск поражения электрическим током. Если вы не уверены в своих навыках работы с электрическими схемами, лучше обратиться к специалисту. Неправильное подключение проводов может привести к неисправностям в системе или даже к аварийным ситуациям на дороге.

Обратите внимание на состояние проводов и соединений. Если вы заметили повреждения изоляции или коррозию на контактах, обязательно замените их. Использование старых или поврежденных компонентов может привести к сбоям в работе тормозной системы.

Также важно следить за тем, чтобы все соединения были надежно зафиксированы. Неплотные контакты могут вызвать перебои в работе электрической части, что в свою очередь может негативно сказаться на эффективности торможения. После завершения всех работ обязательно проверьте систему на работоспособность, прежде чем выезжать на дорогу.

Не забывайте о необходимости использования средств индивидуальной защиты, таких как перчатки и защитные очки, особенно если вы работаете с химическими веществами, которые могут быть использованы для очистки или смазки компонентов тормозной системы.

Следуя этим рекомендациям, вы сможете обеспечить безопасность как себе, так и другим участникам дорожного движения при работе с электрической частью тормозной системы вашего КАМАЗа.

Часто задаваемые вопросы по подключению ручника

Как правильно подключить ручник на КАМАЗ?

Подключение ручного тормоза (ручника) на КАМАЗ — это важная процедура, которая требует внимательности и точности. Ниже представлены основные шаги, которые помогут вам правильно выполнить эту задачу.

1. Подготовка к работе

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

Набор ключей и отверток;
Новый трос ручного тормоза (если требуется замена);
Смазочные материалы;
Инструкция по эксплуатации вашего автомобиля.

Также рекомендуется поднять заднюю часть автомобиля с помощью домкрата для удобства доступа к механизмам ручного тормоза.

2. Снятие старого троса

Если вы заменяете трос, начните с его снятия. Для этого:

Откройте капот и найдите механизм ручного тормоза, который обычно расположен под панелью;
Отсоедините трос от рычага ручного тормоза;
Переместите трос к задней части автомобиля и отсоедините его от тормозных механизмов на колесах;
Убедитесь, что старый трос полностью снят и не мешает установке нового.

3. Установка нового троса

Теперь, когда старый трос снят, можно приступить к установке нового:

Протяните новый трос через все необходимые направляющие и крепления;
Закрепите трос на рычаге ручного тормоза, убедившись, что он надежно зафиксирован;
Подсоедините трос к тормозным механизмам на задних колесах, следуя инструкции по эксплуатации вашего автомобиля;
Проверьте, чтобы трос не был перекручен и имел достаточный запас для нормальной работы.

4. Регулировка ручного тормоза

После установки нового троса необходимо отрегулировать ручной тормоз:

Опустите автомобиль на землю и проверьте, как работает ручник;
Если ручник не фиксирует автомобиль, откройте механизм и отрегулируйте натяжение троса;
Проверьте, чтобы ручник поднимался на 3-5 щелчков и надежно фиксировал автомобиль.

5. Проверка работы ручного тормоза

После завершения всех работ обязательно проведите тестирование:

Запустите двигатель и прокачайте тормоза;
Попробуйте тронуться с места, убедившись, что ручник полностью отпущен;
Затем снова активируйте ручник и проверьте, удерживает ли он автомобиль на уклоне.

6. Заключение

Правильное подключение и регулировка ручного тормоза на КАМАЗ — это залог безопасности на дороге. Если у вас возникли трудности или сомнения в своих силах, лучше обратиться к специалистам.
