Стояночный тормоз КАМАЗ 5320 играет ключевую роль в обеспечении безопасности и надежности работы грузового автомобиля, предотвращая его самопроизвольное движение при стоянке. В данной статье мы подробно рассмотрим устройство стояночного тормоза, его регулировку и возможные неисправности, что поможет владельцам и механикам эффективно поддерживать тормозную систему в исправном состоянии. Мы предоставим схемы энергоаккумуляторов, порядок регулировки и признаки неисправностей, что сделает эту статью полезным техническим руководством для всех, кто работает с КАМАЗ 5320.
Конструктивное устройство и принцип действия
Стояночный тормозной механизм автомобилей серии КАМАЗ 5320 использует пружинные энергоаккумуляторы, размещенные в тормозных камерах задних мостов. Ключевым элементом системы является мощная пружина, находящаяся в сжатом состоянии при наличии давления воздуха. Когда водитель активирует кран управления в кабине, воздух сбрасывается из пространства над поршнем, и сила пружины передается через шток на разжимной кулак, прижимая тормозные колодки к барабану.
Механический привод управления включает кран на приборной панели и систему тяг и тросов, ведущих к регуляторам давления (ускорителям) на раме. Тросовая передача усилия может вызывать проблемы: при активной эксплуатации тросы могут вытягиваться, обрываться или заедать в оплетке. Для компенсации вытягивания предусмотрены регулировочные вилки и гайки на концах тросов.
Пружинный энергоаккумулятор создает усилие, значительно превышающее усилие стандартной рабочей тормозной камеры. Это обеспечивает надежную фиксацию автомобиля на крутых склонах даже при отсутствии давления в пневмосистеме. Конструкция камеры включает два отсека: рабочий (для ножного тормоза) и энергетический (для ручного тормоза). Такое разделение функций позволяет использовать одни и те же тормозные колодки и барабаны для двух независимых систем безопасности.
Кран управления в кабине имеет несколько фиксированных положений, что позволяет выбирать режим работы: растормаживание, частичное торможение и полную фиксацию. Воздух от крана поступает в ускорительные клапаны, расположенные в области второго моста. Эти клапаны необходимы для быстрой подачи больших объемов воздуха при растормаживании, чтобы пружины энергоаккумуляторов разжимались синхронно и быстро.
⚠️ Внимание: Эксплуатация автомобиля с неисправным стояночным тормозом строго запрещена. Попытка зафиксировать машину на уклоне с помощью камней или башмаков при неработающем ручном тормозе является серьезным нарушением техники безопасности.
Схема пневматического привода
Пневматическая схема привода реализована по двухконтурному принципу с разделением по мостам. При активации крана в кабине сигнал о низком давлении передается через трубопроводы малого диаметра к ускорительным клапанам. В зависимости от положения рукоятки, клапаны либо открывают соединение между полостями энергоаккумуляторов и атмосферой (для торможения), либо подают сжатый воздух из ресиверов (для растормаживания).
Основным элементом схемы является обратный клапан, который предотвращает утечку воздуха из энергоаккумуляторов при снижении давления в основной магистрали до активации ручного тормоза. Это позволяет водителю выполнять несколько циклов торможения даже после остановки двигателя, если в системе произошла утечка.
Для визуального контроля состояния системы на приборной панели установлены манометры. Стрелка нижнего манометра (или дополнительного индикатора) отображает давление в контуре стояночного тормоза. Нормальным считается давление от 6,5 до 8 атмосфер. Снижение давления ниже 4,5-5 атмосфер приводит к автоматическому срабатыванию пружин и остановке автомобиля, что является стандартной защитной мерой.
| Параметр | Описание | Рекомендации по обслуживанию |
|---|---|---|
| Устройство | Механизм, обеспечивающий фиксацию автомобиля на месте | Регулярно проверять состояние тросов и механизмов |
| Регулировка | Процесс настройки натяжения троса тормоза | Проверять натяжение каждые 10,000 км пробега |
| Ремонт | Замена изношенных деталей и регулировка | Использовать оригинальные запчасти и следовать инструкции производителя |
Интересные факты
Вот несколько интересных фактов о стояночном тормозе КАМАЗ 5320:
Механизм действия: Стояночный тормоз на КАМАЗ 5320 работает на основе механического принципа, который использует тросы и рычаги для создания необходимого усилия на тормозные колодки. Это позволяет надежно фиксировать грузовик на месте, даже на наклонной поверхности.
Регулировка тормоза: Регулировка стояночного тормоза является важной процедурой, которая должна проводиться регулярно. Неправильная регулировка может привести к снижению эффективности торможения и даже к его поломке. Важно следить за состоянием тросов и механизмов, чтобы обеспечить надежную работу тормоза.
Ремонт и замена: Ремонт стояночного тормоза КАМАЗ 5320 может включать замену изношенных деталей, таких как тормозные колодки и тросы. Важно использовать оригинальные запчасти, чтобы гарантировать долговечность и надежность работы тормозной системы. Кроме того, многие водители предпочитают проводить профилактическое обслуживание тормоза самостоятельно, что позволяет сэкономить на ремонте и повысить свои навыки в обслуживании автомобиля.
Регулировка и настройка механизмов
Регулировка стояночного тормоза на КАМАЗ 5320 требует внимательного и последовательного подхода, а также наличия смотровой ямы или подъемника. Главная задача этой настройки — обеспечить полное освобождение колес при отпущенном рычаге и надежную фиксацию при затянутом. Неправильная балансировка может привести к перегреву тормозных барабанов, увеличению расхода топлива и неравномерному износу тормозных накладок.
Первым шагом должна быть проверка и настройка рабочих тормозных механизмов. Если зазор между колодкой и барабаном в рабочем тормозе не соответствует нормам, регулировка стояночного тормоза будет неэффективной. Зазор можно отрегулировать, вращая регулировочные червяки на тормозных камерах до тех пор, пока колодки не начнут слегка касаться барабана, после чего следует сделать несколько оборотов в обратном направлении.

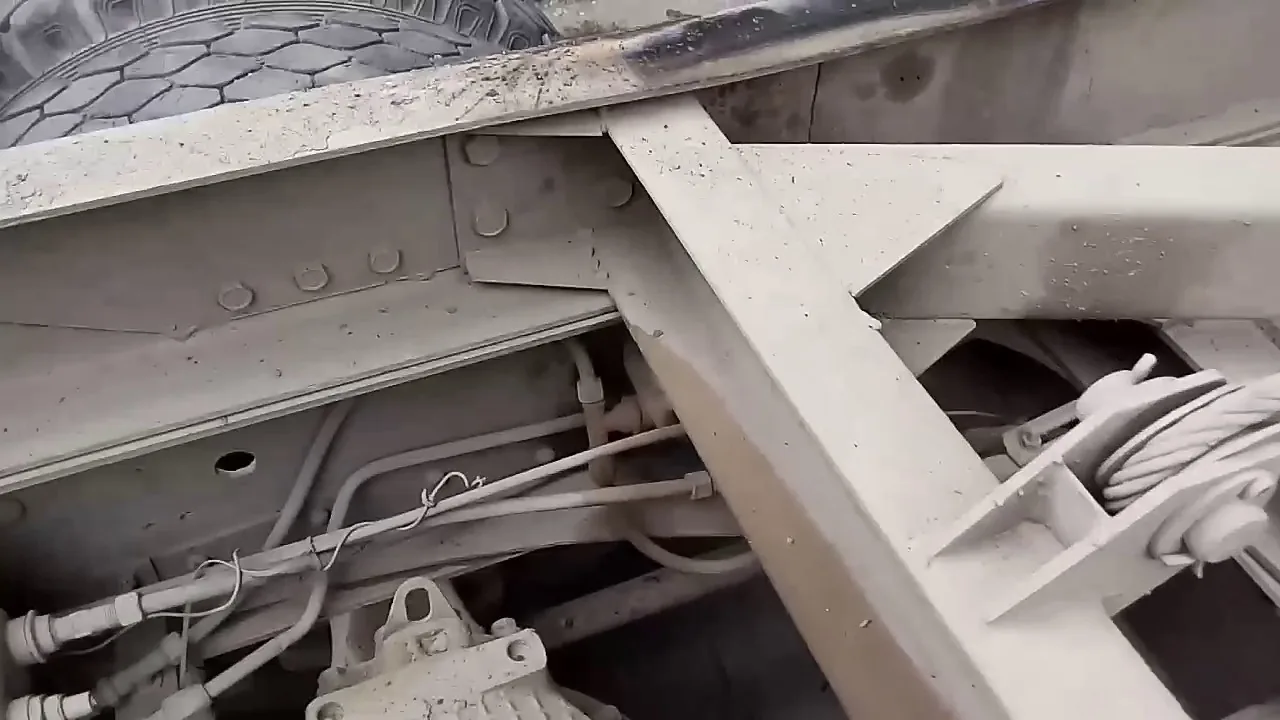

Следующий этап — настройка механического привода (тросов). Регулировка выполняется на ускорительных клапанах, расположенных на лонжероне рамы. Здесь находятся вилки с контргайками, позволяющие изменять длину тяги, соединяющей трос с штоком клапана. Необходимо добиться такого положения, чтобы при полностью отпущенном рычаге в кабине шток клапана был полностью выдвинут, что обеспечит свободный проход воздуха.
Заключительная проверка осуществляется на ходу или на специальном стенде. При активации рычага на 3-4 щелчка (в зависимости от типа крана) должно происходить эффективное торможение. Если ход рычага слишком велик или недостаточен, потребуется повторная корректировка длины тросов. Важно, чтобы тросы были равномерно натянуты и не имели перекосов.
Нормативы и параметры зазоров
Технические требования к тормозной системе определяются стандартами безопасности. Для модели КАМАЗ 5320 ключевым показателем является ход штока тормозной камеры при полном торможении. Этот параметр не должен превышать установленные пределы, указанные в руководстве по эксплуатации, которые обычно составляют от 20 до 40 мм в зависимости от типа камеры (20 или 24).
В таблице ниже представлены основные параметры для мониторинга:
| Параметр | Нормативное значение | Критическое значение |
|---|---|---|
| Давление срабатывания | 0.55 - 0.65 МПа | Менее 0.45 МПа |
| Ход штока энергоаккумулятора | 20 - 40 мм | Более 50 мм |
| Время растормаживания | Не более 0.2 сек | Более 0.5 сек |
Если ход штока превышает норму, это может указывать на значительный износ фрикционных накладок или неправильную регулировку зазора в рабочем тормозе. Использование автомобиля с увеличенным ходом штока может привести к тому, что пружина энергоаккумулятора не сможет развить необходимое усилие, и автомобиль не будет удерживаться на месте.
⚠️ Внимание: При регулировке тросов обращайте внимание на состояние оплетки. Если на оболочке есть заломы или повреждения, трос следует заменить, так как внутреннее трение может привести к блокировке механизма.
Диагностика неисправностей и методы устранения
Владельцы КАМАЗ 5320 часто сталкиваются с проблемой, когда после длительного простоя или зимней эксплуатации колеса не освобождаются. Это может быть связано с замерзанием конденсата в пневмопроводах, ведущих к энергоаккумуляторам, или механическим заеданием штока. В первую очередь стоит проверить наличие воздуха в системе и несколько раз нажать на тормозную педаль, чтобы попытаться сдвинуть поршни.
Если при движении с включенным ручным тормозом (недожатым рычагом) автомобиль «тянет» в одну из сторон, это указывает на неравномерную работу тормозных механизмов. Обычно причина заключается в различной длине тросов регулировки или заклинивании одного из ускорительных клапанов. Длительная эксплуатация с частично заторможенными колесами может привести к перегреву ступиц и даже к возгоранию.
Утечки воздуха при включенном стояночном тормозе часто происходят в манжетах поршня энергоаккумулятора или в уплотнениях штока. Для диагностики необходимо заглушить двигатель, создать давление в системе и, включив ручной тормоз, прослушать места соединений и выход штока. Характерный свист укажет на место утечки.
Если трос обрывается в пути, временно растормозить механизм можно с помощью винтов принудительного растормаживания, расположенных на корпусах энергоаккумуляторов. Однако это лишь аварийная мера, позволяющая доехать до места ремонта, без возможности дальнейшей парковки с использованием ручного тормоза.
Замена уплотнительных элементов
Ремонт тормозных камер с энергоаккумуляторами требует особой внимательности из-за высокого напряжения пружин. Замена манжет и колец осуществляется только после полной разборки узла и с использованием специального инструмента для сжатия пружины или съемника. Попытка разобрать камеру без фиксации пружины может привести к серьезным травмам.
При сборке резинок необходимо использовать специальную тормозную смазку, совместимую с материалами уплотнений. Запрещается допускать попадание минеральных масел или нефтепродуктов на резиновые манжеты, так как это может вызвать их разбухание и разрушение. После завершения сборки обязательно проводится проверка герметичности с помощью воздуха под давлением.
Типичные ошибки при обслуживании
Ошибки при обслуживании тормозной системы часто имеют системный характер и возникают из-за игнорирования основных принципов механики. Ниже представлен список распространенных мифов и нарушений в процессе ремонта.
- Пренебрежение регулировкой рабочего тормоза — многие механики регулируют длину тросов ручного тормоза, не проверяя зазор между колодкой и барабаном в основной камере. Это может привести к неправильной работе всей системы.
- Использование неподходящих уплотнителей — установка манжет от других моделей или низкокачественных аналогов может быстро вывести из строя энергоаккумулятор и вызвать утечки.
- Нарушение порядка сборки — сборка камеры без фиксирующих устройств для пружины может повредить корпус или травмировать работников.
- Недостаток смазки в трущихся соединениях — отсутствие смазки в подвижных частях тросов и штоков ускоряет износ и может привести к заеданию механизма зимой.
Чтобы избежать большинства проблем, рекомендуется проводить визуальный осмотр состояния тросов и трубопроводов не реже одного раза в месяц. Особое внимание следует уделять местам крепления тросов к раме, где они могут тереться о металлические края.
Безопасная эксплуатация в зимний период
Зимняя эксплуатация КАМАЗ 5320 может выявить скрытые недостатки в пневмосистеме, которые остаются незамеченными в теплое время года. Основная проблема заключается в конденсате, который скапливается в ресиверах и трубопроводах. При температуре ниже нуля влага замерзает, образуя ледяные пробки в клапанах ускорителей или в кране управления.
Если поршни энергоаккумуляторов примерзли, строго запрещено использовать открытое пламя (например, паяльные лампы или факелы) для разогрева металлических частей камеры. Такой нагрев может повредить резиновые уплотнения и изменить свойства металла пружины, что приведет к неожиданному выходу узла из строя. Для отогрева рекомендуется применять теплый воздух от тепловых пушек или переместить автомобиль в теплое помещение.
Чтобы предотвратить обмерзание, необходимо ежедневно, перед тем как поставить автомобиль на стоянку, продувать пневмосистему. Для этого при прогретом двигателе и максимальном давлении последовательно открываются сливные краны ресиверов, и конденсат сливается. Также полезно несколько раз активно нажать на тормоза и задействовать ручной тормоз, чтобы обеспечить продувку магистралей потоком воздуха.
При частых поездках в условиях низких температур стоит обратить внимание на состояние воздушного фильтра компрессора и работу регулятора давления. Попадание масла из компрессора в пневмосистему вместе с влагой приводит к образованию эмульсии, которая при замерзании становится вязкой массой, блокирующей работу клапанов.
Рекомендации по продлению ресурса узла
Долговечность стояночного тормоза зависит от стиля вождения и регулярного технического обслуживания. Периодическая замена воздушных фильтров и удаление конденсата помогают поддерживать чистоту в пневмосистеме. Использование качественных запасных частей при ремонте обеспечивает надежную работу механизма на длительный срок.
Водителям следует избегать привычки использовать стояночный тормоз при каждой кратковременной остановке, особенно на ровной поверхности. Частые циклы сжатия и разжатия пружин энергоаккумуляторов без необходимости могут ускорить их износ. На ровных участках достаточно оставить автомобиль на передаче с выключенным двигателем, если это уместно.
При первых признаках неисправности — увеличении хода рычага, замедлении реакции или появлении посторонних звуков — необходимо провести диагностику. Игнорирование даже мелких проблем в тормозной системе грузовика недопустимо и может привести к серьезным последствиям на дороге.
⚠️ Важно: После любого ремонта тормозной системы, связанного с заменой камер или тросов, необходимо проверить эффективность торможения на специальном стенде или на безопасном участке дороги с контролем тормозного пути.
Соблюдение графика обслуживания и внимательное отношение к сигналам автомобиля помогают поддерживать стояночный тормоз КАМАЗ 5320 в исправном состоянии. Правильная настройка зазоров и своевременная замена изношенных деталей обеспечивают надежную фиксацию транспортного средства в любых условиях эксплуатации.
Понимание принципов работы пневматического привода позволяет водителю или механику быстро выявить и устранить неисправность с минимальными затратами времени. Правильная эксплуатация тормозной системы — залог безопасности как для водителя, так и для других участников дорожного движения.
Обзор современных аналогов и заменителей
Стояночный тормоз КАМАЗ 5320 является важным элементом системы безопасности автомобиля, обеспечивая его неподвижность при стоянке. Однако, с течением времени, детали могут изнашиваться, и владельцы могут столкнуться с необходимостью замены или ремонта. На рынке существует множество аналогов и заменителей, которые могут быть использованы для восстановления работоспособности стояночного тормоза.
Современные аналоги стояночного тормоза КАМАЗ 5320 могут включать как оригинальные запчасти, так и продукцию сторонних производителей. Оригинальные запчасти, как правило, обеспечивают наилучшее соответствие и надежность, так как они разрабатываются с учетом всех особенностей конструкции автомобиля. Однако, их стоимость может быть значительно выше, чем у аналогов.
Среди популярных производителей запчастей для стояночного тормоза можно выделить такие компании, как ГАЗ, ТАТА, БРТ и Техноавиа. Эти компании предлагают широкий ассортимент деталей, включая тормозные колодки, тросы и механизмы привода, которые могут быть использованы в качестве заменителей оригинальных запчастей.
При выборе аналогов важно учитывать несколько факторов:
- Качество материалов: Запчасти должны быть изготовлены из высококачественных материалов, чтобы обеспечить долговечность и надежность работы тормозной системы.
- Совместимость: Необходимо убедиться, что выбранные детали подходят для конкретной модели КАМАЗ 5320, так как несовместимые запчасти могут привести к ухудшению работы тормозной системы.
- Отзывы пользователей: Перед покупкой стоит ознакомиться с отзывами других владельцев, которые уже использовали аналогичные запчасти. Это поможет избежать неудачных покупок и выбрать наиболее надежные варианты.
Кроме того, стоит обратить внимание на наличие гарантии на заменители. Надежные производители обычно предлагают гарантию на свою продукцию, что является дополнительным подтверждением качества.
В заключение, выбор современных аналогов и заменителей для стояночного тормоза КАМАЗ 5320 требует внимательного подхода. Оригинальные запчасти обеспечивают наилучшее качество и совместимость, но при наличии хороших аналогов можно существенно сэкономить, не жертвуя при этом безопасностью и надежностью автомобиля.
Сравнение с другими моделями КАМАЗ
Стояночный тормоз на КАМАЗ 5320 имеет свои особенности, которые отличают его от аналогичных систем на других моделях грузовиков марки КАМАЗ. Важно понимать, что конструкция и принцип работы стояночного тормоза могут варьироваться в зависимости от конкретной модели и года выпуска, что влияет на их эффективность и надежность.
Наиболее заметным отличием является тип используемого механизма. В то время как на некоторых моделях КАМАЗ, таких как КАМАЗ 5410, применяется пневматическая система, в КАМАЗ 5320 используется механический стояночный тормоз, который работает за счет тросового привода. Это делает его более простым в обслуживании, но требует регулярной проверки и регулировки, чтобы избежать проблем с его функционированием.
Кроме того, стоит отметить, что на более современных моделях, таких как КАМАЗ 6520, внедрены усовершенствованные системы стояночного тормоза, которые могут включать автоматические регулировки и электронные компоненты. Это позволяет значительно повысить уровень безопасности и удобства эксплуатации, однако также увеличивает сложность ремонта и обслуживания.
В сравнении с другими моделями КАМАЗ, таких как КАМАЗ 4310, стояночный тормоз КАМАЗ 5320 имеет меньшую мощность торможения, что может быть критично при эксплуатации на сложных маршрутах или в условиях гористой местности. Поэтому владельцам КАМАЗ 5320 следует уделять особое внимание состоянию тормозной системы и проводить регулярные проверки, чтобы обеспечить надежность и безопасность при эксплуатации.
Также стоит упомянуть, что в некоторых случаях владельцы КАМАЗ 5320 могут устанавливать дополнительные устройства, такие как гидравлические усилители, которые могут улучшить работу стояночного тормоза. Однако такие модификации требуют тщательной проработки и согласования с производителем, чтобы избежать негативного влияния на общую безопасность автомобиля.
В заключение, можно сказать, что стояночный тормоз КАМАЗ 5320, хотя и имеет свои недостатки по сравнению с более современными моделями, остается надежным и простым в обслуживании устройством, которое при должном уходе может служить долго и эффективно. Владельцам важно помнить о регулярной проверке и своевременной регулировке системы, чтобы избежать неприятных ситуаций на дороге.
Часто задаваемые вопросы по эксплуатации
Как правильно использовать стояночный тормоз КАМАЗ 5320?
Стояночный тормоз на КАМАЗ 5320 предназначен для надежной фиксации автомобиля на месте, особенно при парковке на наклонных участках. Для его правильного использования необходимо следовать нескольким простым рекомендациям:
- Перед тем как установить стояночный тормоз, убедитесь, что автомобиль полностью остановлен и находится на ровной поверхности или на уклоне, если это необходимо.
- При включении стояночного тормоза необходимо потянуть за рычаг тормоза до упора, чтобы обеспечить надежное зажатие тормозных механизмов.
- После установки стояночного тормоза рекомендуется проверить его эффективность, слегка покачивая автомобиль. Если он сдвигается, значит, тормоз установлен недостаточно надежно.
- При запуске двигателя и начале движения не забудьте освободить стояночный тормоз, иначе это может привести к перегреву тормозных механизмов и их быстрому износу.
Как часто нужно проверять стояночный тормоз?
Регулярная проверка стояночного тормоза является важной частью технического обслуживания автомобиля. Рекомендуется проводить проверку не реже одного раза в месяц, а также перед длительными поездками. В процессе проверки следует обращать внимание на:
- Состояние тросов и механизмов, которые могут подвергаться коррозии или механическому износу.
- Эффективность торможения: стояночный тормоз должен надежно фиксировать автомобиль на месте.
- Отсутствие посторонних звуков при работе тормоза, что может указывать на необходимость его регулировки или ремонта.
Что делать, если стояночный тормоз не держит?
Если стояночный тормоз не удерживает автомобиль на месте, это может быть связано с несколькими причинами:
- Износ тормозных колодок или дисков. В этом случае необходимо заменить изношенные детали.
- Неправильная регулировка тросов стояночного тормоза. Регулировка может быть выполнена самостоятельно или в сервисном центре.
- Повреждение тросов или механизмов. В этом случае потребуется замена поврежденных элементов.
Если вы не уверены в своих силах, лучше обратиться к специалистам для диагностики и ремонта системы стояночного тормоза.
Можно ли использовать стояночный тормоз во время движения?
Использование стояночного тормоза во время движения строго не рекомендуется, так как это может привести к блокировке колес и потере управления автомобилем. Если необходимо остановить автомобиль, лучше использовать основной тормоз. В экстренных ситуациях, когда требуется быстрое торможение, можно использовать стояночный тормоз, но только в крайних случаях и с осторожностью.
История и эволюция стояночного тормоза КАМАЗ
Стояночный тормоз на автомобилях КАМАЗ, в частности модели 5320, прошел значительный путь эволюции с момента своего появления. Первоначально стояночные тормоза на грузовых автомобилях были механическими и использовали простую систему тросов и рычагов. Это обеспечивало базовую функциональность, однако имело свои недостатки, такие как низкая надежность и необходимость частой регулировки.
С развитием технологий и увеличением требований к безопасности, конструкция стояночного тормоза была усовершенствована. В современных моделях КАМАЗ 5320 используется более сложная система, которая включает в себя как механические, так и гидравлические компоненты. Это позволило значительно повысить эффективность торможения и упростить процесс эксплуатации.
Одним из ключевых этапов в эволюции стояночного тормоза стало внедрение системы автоматической регулировки. Эта система позволяет поддерживать оптимальное натяжение тормозных механизмов, что снижает вероятность их износа и повышает общую надежность. Также стоит отметить, что современные стояночные тормоза КАМАЗ 5320 имеют улучшенные характеристики по сравнению с предыдущими моделями, что делает их более эффективными в условиях эксплуатации на сложных дорожных покрытиях.
Важным аспектом является и использование новых материалов, которые обеспечивают долговечность и устойчивость к высоким температурам. Это особенно актуально для стояночного тормоза, который часто подвергается нагрузкам в условиях городского трафика и на сложных маршрутах. Новые технологии обработки и производства деталей тормозной системы также способствовали улучшению ее работы.
Таким образом, стояночный тормоз КАМАЗ 5320 является результатом многолетнего опыта и постоянного совершенствования. Он сочетает в себе надежность, эффективность и простоту в обслуживании, что делает его важной частью системы безопасности автомобиля. В дальнейшем можно ожидать появления новых технологий и решений, которые еще больше улучшат характеристики стояночного тормоза и повысят уровень безопасности на дорогах.
