Турбокомпрессор является ключевым элементом в системе повышения мощности и эффективности двигателей КамАЗ, и его правильная эксплуатация напрямую влияет на производительность автомобиля. В данной статье мы подробно рассмотрим схему турбокомпрессора КамАЗ, его устройство, а также процесс разборки и дефектовки узлов. Вы узнаете о технических данных, необходимых для ремонта, и нормах зазоров, что поможет вам не только в диагностике, но и в восстановлении работоспособности данного узла. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся поддерживать свои машины в отличном состоянии.
Конструктивные особенности и принцип работы турбокомпрессора

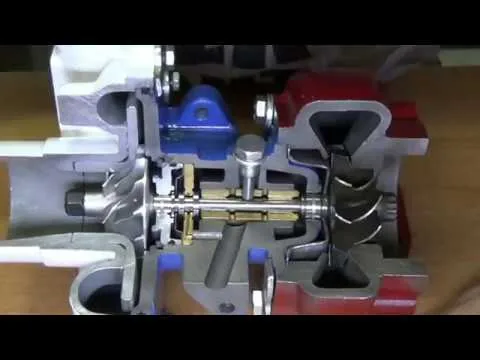

Турбокомпрессор, используемый в двигателях КамАЗ, представляет собой центробежный компрессор, работающий на энергии отработанных газов. Ключевым элементом его конструкции является общий вал (ротор), на концах которого надежно закреплены рабочее колесо компрессора и колесо турбины. Вращение происходит с высокой частотой, достигая 100 000 оборотов в минуту и более, что требует идеального баланса всех вращающихся частей.
Корпус подшипников является центральным элементом, обеспечивающим стабильную работу устройства. Внутри него находятся опорные подшипники скольжения и упорный подшипник. Смазка осуществляется маслом из системы смазки двигателя под давлением, которое подается через специальный канал в корпусе. Схема смазки турбокомпрессора имеет критическое значение, так как даже кратковременное отсутствие масла может привести к задирам и заклиниванию ротора.

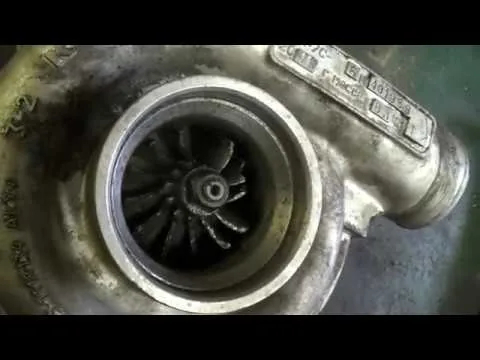

Газодинамическая часть делится на две основные камеры: турбинную и компрессорную. Турбинное колесо, изготовленное из жаропрочного сплава, размещается в корпусе, который соединен с выпускным коллектором двигателя. Компрессорное колесо, выполненное из алюминиевого сплава, расположено в передней части и забирает воздух через воздушный фильтр, нагнетая его во впускной коллектор.
Для предотвращения утечек газов и масла в конструкции предусмотрены уплотнительные элементы. На валу со стороны турбины и компрессора установлены поршневые кольца, которые не обеспечивают герметичность в статическом состоянии и функционируют благодаря центробежным силам во время вращения. Дополнительную герметичность обеспечивают маслоотражательные шайбы и уплотнительные втулки.
Система регулирования давления наддува
Для повышения эффективности работы двигателя в различных режимах и предотвращения перегрева турбины используется система перепуска выхлопных газов. На современных версиях двигателей КамАЗ, таких как КамАЗ-740.60-76, установлен клапан перепуска отработанных газов (вестгейт) с электропневматическим или электронным управлением.
Принцип работы клапана заключается в частичном отводе выхлопных газов мимо турбинного колеса, когда давление наддува достигает определенного уровня. Это позволяет поддерживать стабильное давление и защищает двигатель от превышения допустимых оборотов. На более ранних моделях регулирование могло быть механическим или отсутствовать, что негативно сказывалось на эластичности характеристик двигателя.
⚠️ Важно: Неправильная работа клапана перепуска газов (например, заклинивание в открытом или закрытом состоянии) может привести к потере мощности или опасному увеличению давления наддува и частоты вращения ротора.
| Компонент | Описание | Возможные дефекты |
|---|---|---|
| Турбина | Преобразует энергию выхлопных газов в механическую работу для компрессора | Износ лопаток, заклинивание |
| Компрессор | Сжимает воздух для повышения давления перед подачей в двигатель | Утечки, повреждение крыльчатки |
| Подшипники | Обеспечивают вращение ротора турбокомпрессора | Износ, перегрев, люфт |
| Корпус | Защищает внутренние компоненты и обеспечивает герметичность | Трещины, коррозия |
| Уплотнения | Предотвращают утечку масла и воздуха | Износ, потеря эластичности |
| Входной коллектор | Направляет воздух к компрессору | Забитие, повреждение |
| Выходной коллектор | Направляет сжатый воздух в двигатель | Утечки, трещины |
Интересные факты
Вот несколько интересных фактов о турбокомпрессорах, которые могут быть полезны в контексте КамАЗа:
Принцип работы: Турбокомпрессор КамАЗ использует энергию отработавших газов для вращения турбины, что, в свою очередь, приводит в движение компрессор. Это позволяет увеличивать количество воздуха, поступающего в цилиндры двигателя, что способствует повышению мощности и эффективности сгорания топлива.
Материалы и технологии: Современные турбокомпрессоры, включая те, что устанавливаются на КамАЗ, изготавливаются из высокопрочных и термостойких материалов, таких как жаропрочные сплавы. Это позволяет им выдерживать высокие температуры и давления, что критично для надежной работы в условиях тяжелых нагрузок.
Дефектовка и восстановление: Процесс дефектовки турбокомпрессора включает в себя тщательную проверку всех его компонентов, таких как подшипники, лопатки и корпус. В случае выявления повреждений, многие детали можно восстановить с помощью специальных технологий, таких как наплавка или балансировка, что значительно удешевляет ремонт и продлевает срок службы устройства.
Эти факты подчеркивают как технические аспекты работы турбокомпрессоров, так и важность их обслуживания для надежной работы автомобилей КамАЗ.
Порядок демонтажа и разборки турбокомпрессора
Перед началом дефектовки необходимо снять турбокомпрессор с двигателя и тщательно очистить его внешние поверхности от загрязнений. Разборка должна проводиться на чистом рабочем столе с использованием специализированного инструмента и съемников, чтобы избежать повреждений сопрягаемых поверхностей и резьбовых соединений.
Работа начинается с разделения основных узлов. Сначала отсоедините корпус компрессора от корпуса подшипников. Для этого открутите болты крепления, при этом важно заранее сделать метки на местах соединения корпусов, чтобы сохранить правильное расположение при сборке. Затем снимите крышку компрессора и диффузор.
Следующий шаг — извлечение ротора в сборе. После этого демонтируйте упорный подшипник, втулки и уплотнительные элементы. Корпус турбины отделяется от корпуса подшипников, что открывает доступ к турбинному колесу.
При разборке важно внимательно следить за состоянием резьбовых соединений и мест посадки. Наличие нагара на лопатках турбинного колеса и масляных отложений в каналах корпуса подшипников указывает на необходимость тщательной промывки всех компонентов перед дефектовкой. Чистота деталей во время осмотра играет решающую роль в правильной диагностике.
Специфика разборки турбокомпрессоров с wastegate
Если на агрегате установлен клапан перепуска газов, его демонтаж требует особого внимания. Мембранный механизм или электропривод крепятся к корпусу турбины. Перед началом снятия необходимо сбросить давление в системе, особенно если двигатель только что работал.
Шток клапана соединен с рычагом управления заслонкой. При разборке важно избегать изгиба штока и повреждения геометрии рычага, так как это может нарушить калибровку открытия клапана. В некоторых случаях может потребоваться специальный инструмент для снятия стопорных колец привода заслонки.
Технология дефектовки и оценка технического состояния
После разборки и очистки каждая деталь проходит тщательный визуальный и инструментальный контроль. Главная цель этого этапа — выявление трещин, задиров, коррозии и износа сопрягаемых поверхностей. Процесс дефектовки помогает определить, возможно ли восстановление узла или требуется его замена.

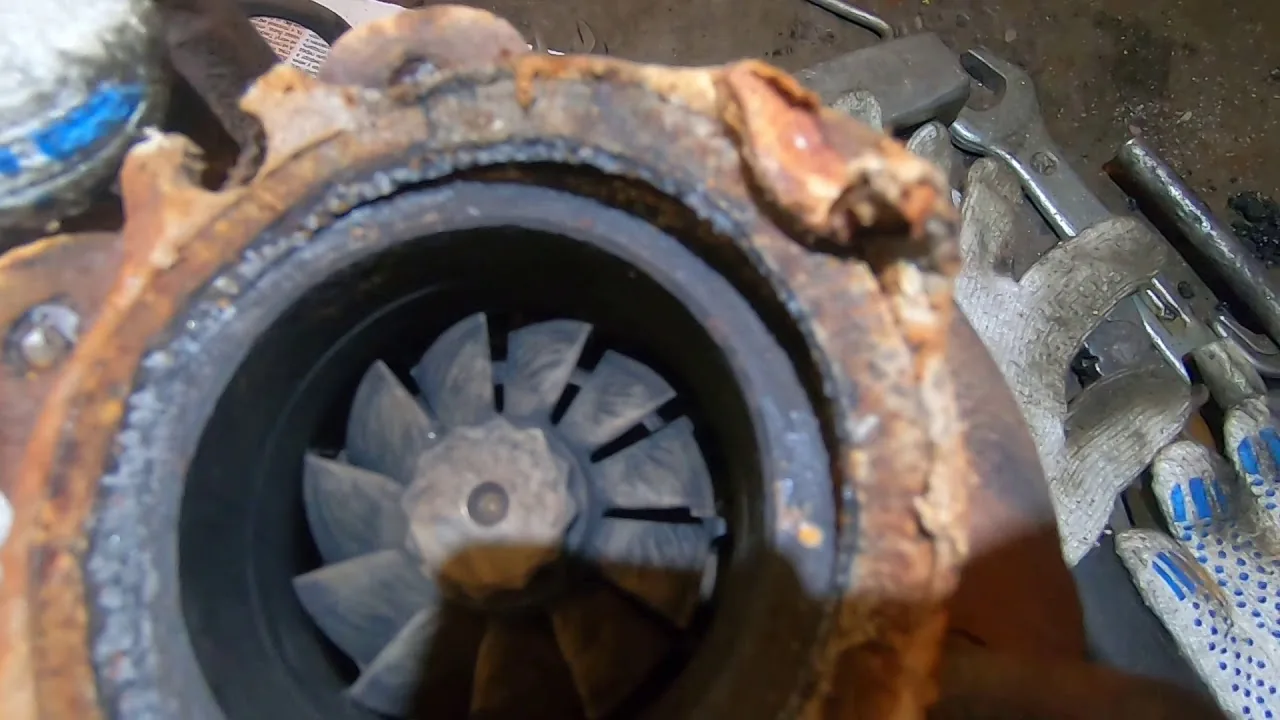

Сначала осматривается ротор в сборе. Вал не должен иметь следов контакта с корпусом подшипников (задиров). Рабочие колеса компрессора и турбины проверяются на наличие трещин, сколов лопаток и повреждений кромок. Даже малейшие микротрещины на лопатках турбинного колеса являются основанием для замены ротора, поскольку центробежные силы могут привести к его разрушению.
Корпуса проверяются на наличие термических трещин, особенно в области «горячей улитки» (корпуса турбины). Внутренние поверхности корпусов не должны иметь глубоких рисок, вызванных контактом с ротором. Легкие следы натиров допускаются, если они не имеют значительной глубины и не нарушают геометрию канала.
Подшипники скольжения (втулки) измеряются с помощью микрометра и нутромера для определения зазора между валом и втулкой. Увеличение зазора выше допустимых норм может привести к биению вала, разбалансировке и быстрому выходу из строя уплотнений. Упорный подшипник проверяется на наличие задиров и износа торцевых поверхностей.
| Параметр | Допустимое значение | Критическое значение (замена) |
|---|---|---|
| Радиальный зазор вала | 0,04 - 0,08 мм | Более 0,15 мм |
| Осевой люфт ротора | 0,03 - 0,08 мм | Более 0,12 мм |
Проверка геометрии и баланса
Ключевым этапом диагностики является измерение биения вала. Вал устанавливается в специальные призмы, и с помощью часового индикатора проверяется биение мест, предназначенных для установки колес и уплотнительных втулок. Допустимое значение биения не должно превышать 0,02 мм. Превышение этого параметра указывает на деформацию вала, что делает невозможным использование ротора.
Балансировка ротора осуществляется на специализированных станках в динамическом режиме. При замене любого из колес или вала ротор обязательно должен пройти повторную балансировку. Нарушение балансировки приводит к вибрациям, которые могут повредить подшипники и даже вызвать обрыв вала.
⚠️ Важно: Использование турбокомпрессора с нарушенной балансировкой ротора строго запрещено, так как это может привести к разрушению корпуса и попаданию металлических частиц в цилиндры двигателя.
Сборка узла и регулировка зазоров
Сборка турбокомпрессора происходит в обратном порядке разборки. Важно соблюдать чистоту и аккуратность. Все поверхности, подверженные трению, перед установкой обильно смазываются чистым моторным маслом. Это предотвращает сухое трение в первые моменты работы двигателя.
При установке ротора в корпус подшипников следует быть особенно осторожным. Необходимо следить, чтобы уплотнительные кольца и втулки правильно встали на свои места без перекосов. Сборка корпуса компрессора и турбины должна выполняться с затяжкой болтов в соответствии с рекомендованным моментом, чтобы избежать деформации фланцев.
Особое внимание стоит уделить установке упорного подшипника и настройке осевого зазора. Правильная сборка обеспечивает свободное вращение ротора от руки, исключая излишний люфт. После завершения сборки необходимо проверить легкость вращения ротора.
Установка уплотнительных элементов
Поршневые кольца устанавливаются в канавки вала с заданным тепловым зазором. Этот зазор проверяется щупом и должен соответствовать техническим требованиям для конкретной модели турбокомпрессора. Слишком малый зазор может привести к заклиниванию при нагреве, а слишком большой — к увеличенному расходу масла.
Маслоотражательные шайбы монтируются острой стороной к подшипниковому узлу. Их основная задача — с помощью центробежной силы отбрасывать масло обратно в картер, предотвращая его попадание в воздушный или выпускной тракт. Повреждение краев шайб недопустимо.
Типичные ошибки при ремонте и эксплуатации
Анализ причин повторных поломок турбокомпрессоров выявляет систематические ошибки, допускаемые при ремонте и обслуживании. Избежание этих ошибок может значительно увеличить срок службы устройства и обеспечить надежную работу двигателя.
- Пренебрежение промывкой масляных магистралей — при установке нового турбокомпрессора часто забывают очистить подводящие маслопроводы. Остатки стружки или нагара от старого агрегата могут попасть в новый подшипник, что приводит к его быстрому износу.
- Запуск двигателя без предварительной смазки — установка сухого турбокомпрессора и немедленный запуск двигателя могут вызвать работу подшипников скольжения в условиях масляного голодания в первые секунды, что приводит к образованию задиров.
- Ошибки при установке уплотнительных колец — если кольца устанавливаются так, что стык оказывается в области отверстия для отвода масла или газа, это может привести к значительному увеличению расхода масла и появлению дыма.
- Нарушение герметичности впускного тракта — подсос воздуха перед компрессором (негерметичные патрубки, фильтры) может привести к попаданию абразивной пыли в компрессор и далее в двигатель, что вызывает эрозию лопаток и износ цилиндров.
Чтобы продлить срок службы турбокомпрессора, рекомендуется после интенсивной работы двигателя (движение под нагрузкой, высокая скорость) дать ему поработать на холостых оборотах в течение 1-2 минут перед остановкой. Это поможет снизить температуру корпуса подшипников и предотвратить закоксовывание масла в подшипниковом узле.
Качество моторного масла также имеет решающее значение. Использование масел с низкой термоокислительной стабильностью приводит к быстрому образованию лаковых отложений на валу, что нарушает подвижность ротора. Рекомендуется применять масла, соответствующие требованиям производителя двигателя.
Диагностика неисправностей по внешним признакам
Определить неисправность турбокомпрессора можно по косвенным признакам, проявляющимся в работе двигателя. Анализ этих признаков позволяет выявить проблему еще до демонтажа агрегата. Важно оценивать состояние выхлопных газов, уровень масла и характерные звуки.
Увеличенный расход масла и сизый дым из выхлопной трубы могут указывать на износ уплотнений турбокомпрессора. Однако аналогичные симптомы могут возникать и при износе цилиндро-поршневой группы, поэтому необходима дифференциальная диагностика. Проверка наличия масла во впускном патрубке интеркулера может подтвердить неисправность системы наддува.
Свист или вой при работе двигателя указывают на нарушение аэродинамики потока или повреждение лопаток. Механические стуки или скрежет могут свидетельствовать о разрушении подшипников или контакте ротора с корпусом. В таких случаях эксплуатацию следует немедленно прекратить.
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Черный дым, отсутствие тяги | Низкое давление наддува | Проверка герметичности патрубков, состояние клапана wastegate |
| Сизый дым, угар масла | Износ уплотнений вала | Дефектовка турбокомпрессора, проверка вентиляции картера |
| Свист/Вой | Повреждение лопаток | Снятие и визуальный осмотр колес |
При выявлении неисправности в системе наддува не стоит откладывать ремонт. Работа двигателя с неисправным турбокомпрессором может привести к перегреву, детонации и капитальному ремонту двигателя. Своевременное обслуживание и использование качественных запасных частей обеспечивают надежность грузовика в любых условиях эксплуатации.
Знание схемы и принципов работы турбокомпрессора КамАЗ позволяет техническим специалистам эффективно проводить диагностику и ремонт. Соблюдение технологических процессов при сборке и применение проверенных методов дефектовки минимизируют риски повторных поломок.
Срок службы турбокомпрессора зависит от культуры эксплуатации двигателя и качества технического обслуживания. Регулярная замена масла и фильтров, контроль состояния воздушной системы и прогрев перед остановкой — простые меры, которые значительно увеличивают срок службы узла наддува.
Обзор современных технологий и материалов для турбокомпрессоров
Современные технологии и материалы, используемые в производстве турбокомпрессоров, значительно повысили их эффективность, надежность и долговечность. В последние годы наблюдается активное внедрение новых решений, направленных на улучшение характеристик этих устройств, что особенно актуально для таких мощных автомобилей, как КамАЗ.
Одним из ключевых направлений является использование легких и прочных сплавов, которые позволяют снизить массу турбокомпрессора без потери прочности. Например, для изготовления корпуса и лопаток турбины часто применяются алюминиевые и титановые сплавы. Эти материалы обладают высокой коррозионной стойкостью и способны выдерживать экстремальные температуры, что критично для работы в условиях высоких нагрузок.
Кроме того, современные технологии обработки материалов, такие как 3D-печать и лазерная резка, позволяют создавать более сложные и эффективные геометрические формы лопаток. Это, в свою очередь, способствует улучшению аэродинамических характеристик, что увеличивает производительность турбокомпрессора и снижает его вес.
Важным аспектом является также применение новых технологий для повышения термостойкости. Например, использование керамических покрытий на рабочих поверхностях деталей позволяет значительно увеличить их срок службы, так как такие покрытия способны выдерживать высокие температуры и минимизируют риск перегрева.
Современные турбокомпрессоры также оснащаются системами управления, которые позволяют оптимизировать их работу в зависимости от условий эксплуатации. Это может включать в себя электронные системы управления, которые регулируют давление наддува и обеспечивают более точное соответствие между потребностями двигателя и производительностью турбокомпрессора.
Не менее важным является использование новых технологий диагностики и мониторинга состояния турбокомпрессоров. Современные системы позволяют в реальном времени отслеживать параметры работы устройства, что помогает своевременно выявлять возможные неисправности и предотвращать серьезные поломки.
Таким образом, внедрение современных технологий и материалов в производство турбокомпрессоров для автомобилей КамАЗ способствует значительному улучшению их характеристик, что, в свою очередь, положительно сказывается на общей производительности и надежности транспортных средств.
Сравнение с аналогичными устройствами других производителей
Турбокомпрессоры, используемые на автомобилях КамАЗ, имеют свои уникальные особенности, которые отличают их от аналогичных устройств других производителей. Важно отметить, что каждый производитель разрабатывает свои турбокомпрессоры с учетом специфики двигателей и условий эксплуатации, что приводит к различиям в конструкции, материалах и технологиях производства.
Одним из ключевых аспектов, отличающих турбокомпрессоры КамАЗ, является их высокая надежность и долговечность. Это достигается благодаря использованию качественных материалов, таких как жаропрочные сплавы и специальные покрытия, которые уменьшают износ деталей. В отличие от некоторых зарубежных аналогов, которые могут использовать более легкие и дешевые материалы, турбокомпрессоры КамАЗ ориентированы на работу в тяжелых условиях, что требует повышенных стандартов прочности.
Кроме того, конструкция турбокомпрессоров КамАЗ часто включает в себя более простую и надежную систему управления, что облегчает обслуживание и ремонт. Например, в некоторых моделях используются механические системы управления, которые менее подвержены поломкам по сравнению с электронными аналогами, применяемыми в устройствах других производителей. Это делает турбокомпрессоры КамАЗ более доступными для ремонта в условиях эксплуатации, особенно в удаленных районах.
Сравнивая с турбокомпрессорами, установленными на автомобилях других марок, можно отметить, что многие из них имеют более высокие показатели мощности и эффективности. Однако это часто достигается за счет более сложных конструкций и технологий, что может привести к увеличению стоимости обслуживания и ремонта. Например, турбокомпрессоры, используемые в некоторых моделях европейских автомобилей, могут иметь более высокую степень сжатия и более сложные системы интеркулеров, что позволяет им достигать лучших показателей производительности, но также требует более тщательного ухода и регулярного обслуживания.
Важным аспектом является и доступность запчастей. Турбокомпрессоры КамАЗ, как правило, имеют более широкий рынок запчастей и комплектующих в России и странах СНГ, что делает их более удобными для эксплуатации. В то время как для некоторых иностранных аналогов может быть сложно найти оригинальные запчасти, особенно в условиях удаленных регионов.
В заключение, можно сказать, что турбокомпрессоры КамАЗ, несмотря на некоторые ограничения в мощности и эффективности по сравнению с зарубежными аналогами, предлагают высокую надежность, простоту в обслуживании и доступность запчастей. Это делает их оптимальным выбором для тяжелых условий эксплуатации, характерных для грузовых автомобилей и спецтехники, используемой в России.
Рекомендации по обслуживанию и уходу за турбокомпрессором
Обслуживание и уход за турбокомпрессором являются ключевыми аспектами, которые напрямую влияют на его производительность и долговечность. Правильный уход позволяет избежать серьезных поломок и продлить срок службы устройства. Ниже приведены основные рекомендации по обслуживанию турбокомпрессора КамАЗ.
1. Регулярная проверка масла
Турбокомпрессор работает в условиях высоких температур и давлений, поэтому использование качественного масла является критически важным. Рекомендуется регулярно проверять уровень масла в системе смазки и заменять его в соответствии с графиком технического обслуживания. Используйте только те масла, которые рекомендованы производителем, так как они обеспечивают необходимую защиту и смазку.
2. Проверка системы охлаждения
Турбокомпрессор требует эффективного охлаждения для предотвращения перегрева. Убедитесь, что система охлаждения двигателя работает исправно, а радиатор не забит грязью и пылью. Регулярно проверяйте уровень охлаждающей жидкости и при необходимости доливайте ее. Также стоит следить за состоянием шлангов и соединений на предмет утечек.
3. Осмотр на наличие утечек
Периодически проверяйте турбокомпрессор на наличие утечек масла или воздуха. Утечки могут привести к снижению производительности и увеличению расхода топлива. Если вы заметили масло на корпусе турбокомпрессора или вокруг него, это может свидетельствовать о необходимости замены уплотнителей или других компонентов.
4. Чистка воздухозаборников и интеркулера
Загрязнение воздухозаборников и интеркулера может существенно снизить эффективность работы турбокомпрессора. Регулярно очищайте эти элементы от пыли и грязи. Это поможет обеспечить свободный поток воздуха и предотвратить перегрев устройства.
5. Контроль за работой двигателя
Состояние двигателя напрямую влияет на работу турбокомпрессора. Регулярно проверяйте параметры работы двигателя, такие как давление масла, температура и уровень топлива. Неправильная работа двигателя может привести к перегрузке турбокомпрессора и его преждевременному выходу из строя.
6. Профессиональная диагностика
Рекомендуется периодически проводить профессиональную диагностику турбокомпрессора. Специалисты могут выявить скрытые проблемы, которые могут не быть заметны при визуальном осмотре. Это позволит своевременно принять меры и избежать серьезных поломок.
7. Соблюдение режима эксплуатации
Соблюдение рекомендаций по эксплуатации турбокомпрессора также играет важную роль. Избегайте резких ускорений и перегрузок, особенно на холодном двигателе. Дайте двигателю прогреться перед началом интенсивной работы, чтобы обеспечить оптимальные условия для работы турбокомпрессора.
Следуя данным рекомендациям, вы сможете значительно продлить срок службы турбокомпрессора КамАЗ и обеспечить его надежную работу в любых условиях. Регулярное обслуживание и внимательное отношение к устройству помогут избежать дорогостоящих ремонтов и обеспечат высокую производительность вашего автомобиля.
