Турбокомпрессор является ключевым элементом в системе повышения мощности и эффективности двигателей Камаз с моторами Камминз, особенно в модели ISF 3.8. В данной статье мы подробно рассмотрим устройство турбокомпрессора, а также основные методы диагностики его работы. Вы узнаете о кодах неисправностей, алгоритме проверки перепускного клапана и актуатора, а также о нормах давления наддува. Эта информация будет полезна как для профессионалов, занимающихся ремонтом и обслуживанием техники, так и для владельцев автомобилей, стремящихся поддерживать свои машины в исправном состоянии.

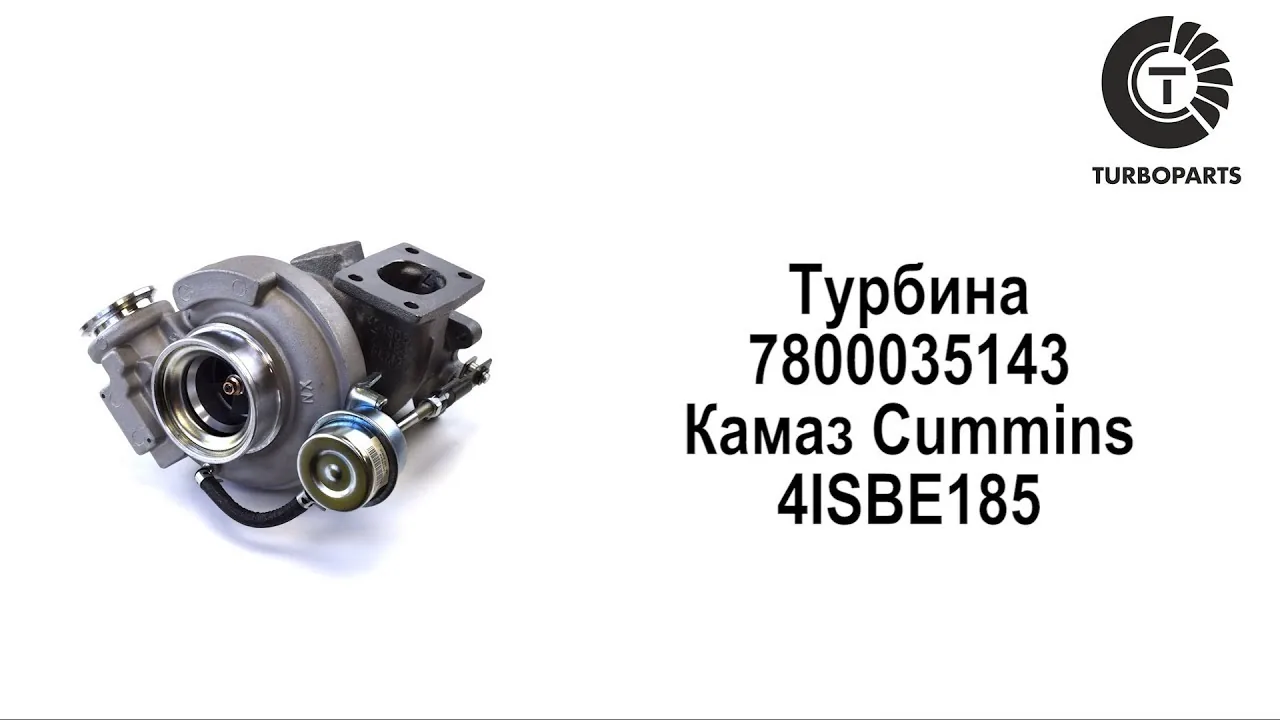

Конструктивные особенности турбокомпрессоров ISF 3.8
Двигатели Cummins ISF 3.8, устанавливаемые на автомобили Камаз, ГАЗель Next и ПАЗ, оснащены турбинами с изменяемой геометрией соплового аппарата (VGT). В отличие от традиционных перепускных клапанов (wastegate), управление давлением здесь осуществляется за счет поворота подвижных лопаток вокруг фиксированного центра. Это решение позволяет двигателям эффективно работать как на низких, так и на высоких оборотах, что способствует соблюдению экологических стандартов Euro-4 и Euro-5.
Центральным элементом системы является электрический актуатор, который через тягу управляет поворотом кольца, отвечающего за положение лопаток. Электронный блок управления (ЭБУ) получает информацию от датчиков давления и температуры, что позволяет вычислять необходимое положение заслонки. Точность позиционирования имеет критическое значение, так как даже незначительное отклонение угла поворота лопаток может существенно изменить характеристики газового потока.
Внутри «горячей» улитки располагается механизм, состоящий из кольца, рычагов и осей лопаток. Со временем нагар от отработанных газов может накапливаться в зазорах, что затрудняет работу механизма. Если тяга актуатора не может преодолеть сопротивление нагара, система фиксирует ошибку и ограничивает мощность двигателя.
Сравнение систем VGT и Wastegate
Чтобы разобраться в особенностях обслуживания, важно различать виды управления наддувом. Механический клапан Wastegate отводит избыточные газы мимо турбины, а система VGT изменяет размер проходного сечения канала.
| Параметр | Система VGT (ISF 3.8) | Система Wastegate (Старые модели) |
|---|---|---|
| Управление | Электрический актуатор, изменение геометрии | Пневматический или электромагнитный механизм, сброс давления |
| Отклик | Высокий на низких оборотах | Зависит от объема выхлопных газов |
| Чувствительность | Высокая к качеству топлива и масла | Средняя, более устойчива к загрязнениям |
Использование некачественного топлива или моторного масла, не соответствующих стандарту CES 20081, может привести к быстрому закоксовыванию механизма VGT. Это основная причина, по которой необходима регулярная диагностика и, в некоторых случаях, профилактическая раскоктовка.
| Компонент | Описание | Диагностика |
|---|---|---|
| Турбина | Увеличивает давление воздуха, поступающего в двигатель, улучшая его мощность. | Проверка на наличие трещин и повреждений. |
| Компрессор | Сжимает воздух перед подачей в цилиндры, обеспечивая более полное сгорание топлива. | Измерение давления на выходе компрессора. |
| Уплотнительные кольца | Предотвращают утечку масла и воздуха, обеспечивая герметичность системы. | Проверка на наличие масла в интеркулере. |
| Вентилятор | Обеспечивает охлаждение турбокомпрессора, предотвращая перегрев. | Проверка работы вентилятора и его состояния. |
| Масляный насос | Обеспечивает смазку турбокомпрессора, предотвращая его износ. | Проверка давления масла в системе. |
Интересные факты
Вот несколько интересных фактов о турбокомпрессорах Камаз Камминз, их устройстве и диагностике:
Принцип работы: Турбокомпрессор Камаз Камминз использует энергию отработанных газов для вращения турбины, что, в свою очередь, приводит в движение компрессор, сжимающий воздух, поступающий в двигатель. Это позволяет значительно увеличить мощность и эффективность двигателя без увеличения его объема.
Диагностика неисправностей: Одним из распространенных методов диагностики турбокомпрессоров является использование вибрационного анализа. Измеряя вибрации корпуса турбокомпрессора, можно выявить проблемы, такие как износ подшипников или дисбаланс ротора, что позволяет предотвратить серьезные поломки и продлить срок службы агрегата.
Технологические инновации: Современные турбокомпрессоры Камаз Камминз могут быть оснащены системами управления, которые адаптируют работу турбокомпрессора в зависимости от условий эксплуатации. Это позволяет оптимизировать производительность и снизить выбросы вредных веществ, что особенно важно в условиях строгих экологических норм.
Симптомы неисправностей и коды ошибок
Диагностика турбины Камаз с двигателем Камминз невозможна без анализа кодов ошибок, которые считываются с помощью диагностического сканера. Электронный блок управления (ЭБУ) двигателя постоянно отслеживает давление наддува и положение актуатора, сравнивая реальные показатели с эталонными значениями. При выявлении несоответствий система фиксирует неисправность.
Наиболее распространенные симптомы включают потерю мощности, появление черного дыма (что указывает на богатую смесь из-за недостатка воздуха) или белесый дым и свист (что свидетельствует о недостаточном давлении наддува). Также может наблюдаться увеличенный расход масла при износе уплотнений ротора турбины.
Основные коды неисправностей
При подключении диагностического оборудования, такого как Insight или его аналоги, следует обратить внимание на следующие коды, указывающие на неисправности в системе наддува:
- 1551 — Давление во впускном коллекторе: сигнал превышает норму (риск повреждения двигателя).
- 1552 — Давление во впускном коллекторе: сигнал ниже нормы (возможна потеря мощности).
- 2273 — Положение привода турбокомпрессора: сигнал выше нормы (возможен обрыв цепи или заклинивание).
- 2274 — Положение привода турбокомпрессора: сигнал ниже нормы (может указывать на короткое замыкание).
Код 1552 часто указывает на то, что актуатор полностью открыл геометрию (минимальное давление), пытаясь компенсировать утечку или недостаточную производительность, но необходимое давление не достигнуто. Коды 2273 и 2274 могут свидетельствовать о проблемах в электрической части актуатора или механическом заедании тяги.
Важно помнить, что появление кода ошибки давления не всегда указывает на неисправность самой турбины. Проблема может заключаться в утечках в патрубках, загрязнении воздушного фильтра или неисправности датчика MAP.
Алгоритм диагностики и проверки актуатора
Поиск неисправностей должен проводиться по четкой системе. Начинается он с визуального осмотра впускного тракта на наличие трещин, масляных подтеков в местах соединений и состояния хомутов. Даже незначительная трещина в патрубке после турбокомпрессора может привести к потере давления и ошибке, связанной с недодувом.
Следующий шаг — проверка электрической части актуатора. Важно измерить сопротивление обмотки двигателя актуатора. Обычно нормальные значения находятся в пределах от 3 до 10 Ом, однако для точной информации стоит обратиться к сервисной документации для конкретной модели актуатора (например, BorgWarner или Hella).
Если электрическая часть функционирует корректно, переходят к проверке механики. На заглушенном и остывшем двигателе осторожно попробуйте вручную провернуть рычаг актуатора. Он должен перемещаться с ощутимым, но плавным усилием. Если рычаг заедает или движется с рывками, это может указывать на загрязнение механизма продуктами нагара.
Проверка работы актуатора через диагностический тест
Современные сканеры позволяют тестировать исполнительные механизмы. В этом режиме электронный блок управления (ЭБУ) отправляет команды для открытия и закрытия заслонки турбины, а оператор может следить за процентом выполнения и слышать работу двигателя.
- Подключите диагностический адаптер и запустите двигатель.
- Перейдите в раздел «Сервисные тесты» или «Активные тесты».
- Выберите опцию «Тест привода турбокомпрессора».
- Следите за изменением положения в процентах (от 0% до 100% и обратно).
Если во время тестирования актуатор издает писк или дергается, но не завершает полный цикл, это может указывать на механическое сопротивление. В таком случае необходимо снять турбину для диагностики и очистки механизма VGT.
Регулировка и обслуживание механизма VGT
Регулировка турбины Камаз Камминз — это настройка положения «нулевой» точки актуатора относительно положения лопаток турбины. Эта процедура необходима после замены актуатора или снятия турбины для очистки. Без правильной калибровки электронный блок управления (ЭБУ) не сможет определить фактическое положение заслонки.
Процедуру следует выполнять только с использованием диагностического оборудования. Механическая установка тяги «на глаз» недопустима, так как это может привести к неправильной работе двигателя в разных режимах. Сначала выполняется механическая сборка, затем — программная адаптация.
Процедура калибровки
Для калибровки необходимо запустить двигатель и дождаться, пока система выйдет на рабочий режим. В диагностическом программном обеспечении выберите опцию «Калибровка актуатора турбокомпрессора». ЭБУ автоматически переместит актуатор в крайние положения и сохранит данные в памяти.
Этапы калибровки:
Подключение диагностического сканера.
Запуск двигателя.
Активация функции "Калибровка актуатора турбокомпрессора".
Ожидание завершения процесса (возможно изменение оборотов двигателя).
Проверка на наличие ошибок.
После успешной калибровки протестируйте работу двигателя в движении или на стенде, убедившись, что желаемое давление соответствует фактическому в широком диапазоне оборотов.

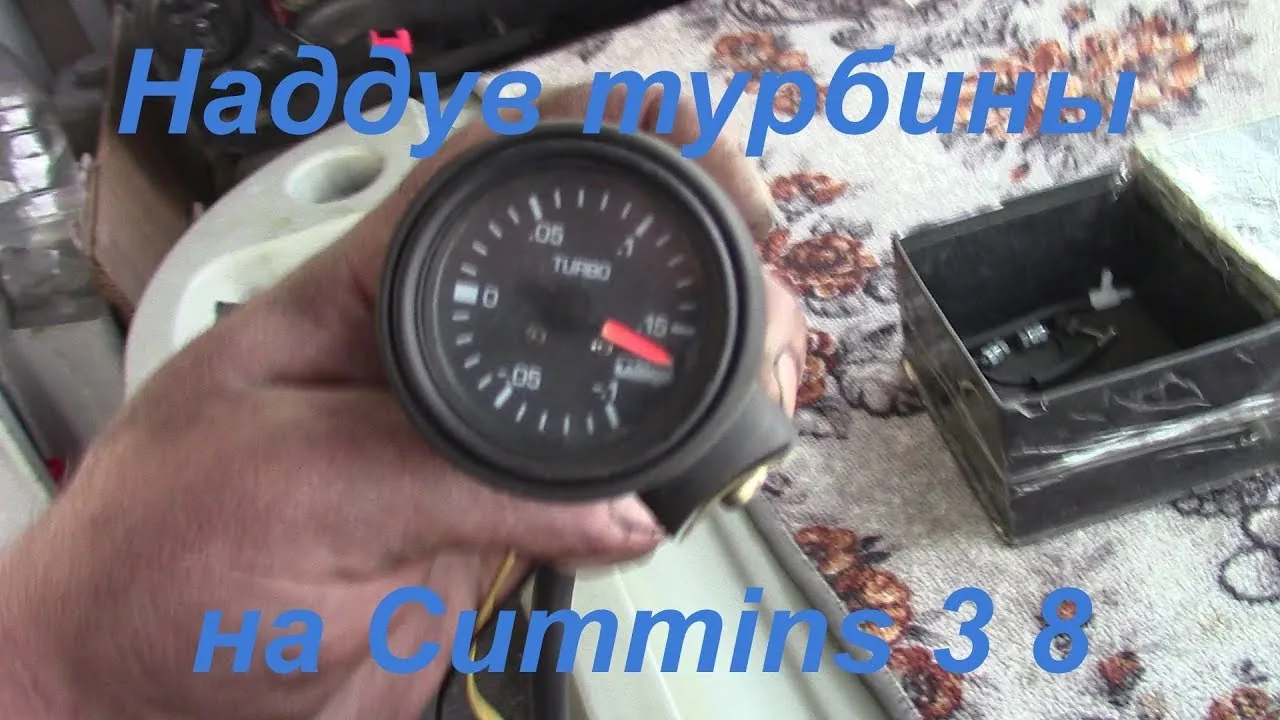

| Параметр | Нормальное значение | Критическое отклонение |
|---|---|---|
| Давление наддува (макс) | 2.2 - 2.6 бар | Ниже 1.8 бар на максимальных оборотах |
| Время отклика | Менее 1.5 сек | Более 3 сек для достижения давления |
Типичные ошибки при ремонте
Ремонт системы наддува требует особого внимания, так как ошибки могут иметь серьезные последствия. Специалисты часто совершают одни и те же ошибки, что приводит к повторным поломкам.
- Игнорирование состояния воздушного фильтра — если заменить турбину, не обновив фильтр, абразивная пыль может попасть на ротор, что приведет к быстрому выходу нового устройства из строя всего за несколько тысяч километров.
- Проверка выпускного тракта — забитый катализатор или сажевый фильтр (DPF) создают высокое противодавление на выходе из турбины, что мешает даже исправной турбине развивать необходимую мощность.
- Проблемы с герметизацией патрубков — использование старых хомутов или неправильная установка уплотнителей может вызвать подсос воздуха, что приводит к неверной интерпретации данных датчиком массового расхода воздуха или датчиком давления.
- Отсутствие калибровки — установка нового актуатора без соответствующей процедуры обучения ЭБУ может вызвать нестабильную работу двигателя и постоянные ошибки.
Вопросы эксплуатации и ресурса
Срок службы турбокомпрессора на двигателях Cummins ISF 3.8 зависит от качества его обслуживания. При использовании рекомендованных масел и регулярной замене фильтров турбина может прослужить от 300 до 400 тысяч километров. Однако агрессивный стиль вождения и частые перегревы могут значительно сократить этот срок.
Важно соблюдать правило «остывания» турбины. После длительной поездки с нагрузкой не следует сразу выключать двигатель. Рекомендуется дать ему поработать на холостых оборотах в течение 1-2 минут, чтобы масло в подшипниках успело отвести тепло и предотвратить коксовку в каналах.
Регулярный осмотр на наличие масляных следов вокруг уплотнений компрессора и турбины позволяет своевременно выявить возможные проблемы с герметичностью. Небольшое количество масляного тумана в интеркулере допустимо, но наличие жидкого масла указывает на износ уплотнений.
Обеспечение долговечности системы наддува
Поддержание работоспособности турбокомпрессора Камаз Камминз требует комплексного подхода к обслуживанию двигателя. Регулярная замена воздушных фильтров — это экономичный и эффективный способ продлить срок службы турбины. Пыль, проникающая через неплотности, действует как абразив и повреждает лопатки.
Важно следить за состоянием системы вентиляции картера. Если она забита, давление картерных газов увеличивается, что может привести к вытеканию масла через сальники турбины. Это создает ложное впечатление о «масложоре» самой турбины, хотя настоящая проблема может быть в двигателе.
При первых признаках неисправности — таких как свист, гул или потеря тяги — необходимо провести диагностику. Продолжение эксплуатации автомобиля с неисправной турбиной может привести к перегреву выпускных клапанов и повреждению поршней, что потребует капитального ремонта двигателя.
Методы тестирования турбокомпрессора
Тестирование турбокомпрессора является важным этапом в диагностике его состояния и работоспособности. Существует несколько методов, которые позволяют оценить эффективность работы устройства, выявить возможные неисправности и определить необходимость его ремонта или замены.
1. Визуальный осмотр
Первым шагом в диагностике турбокомпрессора является визуальный осмотр. Специалисты проверяют наличие видимых повреждений, таких как трещины на корпусе, следы масла или сажи, а также состояние соединительных элементов. Особое внимание уделяется уплотнителям и прокладкам, так как их повреждение может привести к утечкам и снижению эффективности работы.
2. Проверка на наличие люфта
Люфт в подшипниках турбокомпрессора может свидетельствовать о его износе. Для проверки люфта необходимо аккуратно покачать ротор турбины. Допустимый люфт не должен превышать 0,1-0,2 мм. Если люфт превышает эти значения, это может указывать на необходимость замены подшипников или всего турбокомпрессора.
3. Тестирование на стенде
Наиболее точным методом диагностики является тестирование на стенде. На стенде можно проверить рабочие параметры турбокомпрессора, такие как давление наддува, температура на входе и выходе, а также расход воздуха. Эти данные позволяют оценить эффективность работы устройства и выявить отклонения от нормальных значений.
4. Проверка на утечки
Утечки воздуха в системе наддува могут значительно снизить производительность двигателя. Для проверки на утечки используется специальное оборудование, которое позволяет создать избыточное давление в системе и выявить места утечек. Это может быть сделано с помощью аэрозольных средств или мыльного раствора, которые показывают наличие утечек при образовании пузырьков.
5. Анализ масла
Проверка масла, используемого в системе смазки турбокомпрессора, также является важным этапом диагностики. Загрязнение масла, наличие металлических частиц или сажи могут указывать на износ внутренних компонентов. Анализ масла позволяет определить состояние подшипников и других деталей, а также выявить возможные проблемы, которые могут привести к выходу турбокомпрессора из строя.
6. Использование диагностического оборудования
Современные технологии позволяют использовать специализированное диагностическое оборудование для проверки работы турбокомпрессора. Это может включать в себя датчики давления, температуры и расхода, которые подключаются к бортовой системе автомобиля и позволяют в реальном времени отслеживать параметры работы турбокомпрессора.
Каждый из перечисленных методов тестирования имеет свои преимущества и недостатки, и их использование зависит от конкретной ситуации. Комплексный подход к диагностике позволяет более точно выявить проблемы и принять необходимые меры для их устранения, что в конечном итоге способствует увеличению срока службы турбокомпрессора и повышению общей надежности двигателя.
Использование стендов для диагностики
Стенды для диагностики турбокомпрессоров Камаз Камминз представляют собой специализированные устройства, предназначенные для проверки и оценки работоспособности турбокомпрессоров. Эти стенды позволяют проводить как статические, так и динамические испытания, что дает возможность выявить возможные неисправности и оценить эффективность работы агрегата.
Основные функции стендов включают в себя:
- Измерение давления и температуры: Стенды оснащены датчиками, которые позволяют точно измерять давление и температуру на входе и выходе турбокомпрессора. Эти параметры критически важны для оценки его производительности.
- Определение уровня вибрации: Вибрация является одним из основных индикаторов состояния турбокомпрессора. Стенды могут фиксировать уровень вибрации, что позволяет выявить механические неисправности, такие как износ подшипников или дисбаланс ротора.
- Тестирование на герметичность: Одной из важных характеристик турбокомпрессора является его герметичность. Стенды могут проводить тесты на утечки, что позволяет определить, нет ли повреждений в корпусе или соединениях.
- Оценка производительности: Стенды позволяют проводить тесты на производительность, что включает в себя измерение объема воздуха, проходящего через турбокомпрессор, и его давление. Это помогает определить, соответствует ли работа агрегата заявленным характеристикам.
Процесс диагностики на стенде обычно включает несколько этапов:
- Подготовка: Перед началом диагностики необходимо подготовить стенд, установить необходимые датчики и подключить турбокомпрессор.
- Проведение тестов: На этом этапе проводятся различные испытания, включая статические и динамические тесты, а также измерения давления, температуры и вибрации.
- Анализ данных: После завершения тестов собранные данные анализируются. Специалисты сравнивают результаты с эталонными значениями, что позволяет выявить возможные отклонения и неисправности.
- Выводы и рекомендации: На основании анализа данных формируется заключение о состоянии турбокомпрессора и рекомендации по его ремонту или замене.
Использование стендов для диагностики турбокомпрессоров Камаз Камминз позволяет значительно повысить точность и эффективность диагностики, что, в свою очередь, способствует увеличению срока службы агрегатов и снижению затрат на их обслуживание. Регулярная диагностика на стенде помогает предотвратить серьезные поломки и обеспечивает надежную работу транспортных средств в любых условиях эксплуатации.
Влияние качества топлива на работу турбокомпрессора
Качество топлива играет ключевую роль в работе турбокомпрессора, особенно в системах, где используется дизельное топливо, как в двигателях Камаз с турбокомпрессорами Камминз. Неправильный выбор или низкое качество топлива могут привести к различным проблемам, которые негативно скажутся на производительности и долговечности турбокомпрессора.
Во-первых, низкокачественное топливо может содержать примеси, такие как вода, сажа и другие загрязняющие вещества. Эти примеси могут вызывать образование отложений на внутренних компонентах турбокомпрессора, что, в свою очередь, приводит к снижению его эффективности. Отложения могут блокировать потоки воздуха и выхлопных газов, что приводит к перегреву и снижению мощности двигателя.
Во-вторых, высокое содержание серы в топливе может привести к образованию серной кислоты при сгорании, что негативно сказывается на металлических частях турбокомпрессора. Коррозия, вызванная кислотами, может значительно сократить срок службы таких компонентов, как лопатки и корпус турбокомпрессора.
Качество сгорания также зависит от характеристик топлива. Топливо с низким октановым числом может привести к детонации, что создает дополнительные нагрузки на турбокомпрессор и двигатель в целом. Это может вызвать преждевременный износ подшипников и других критически важных элементов, что в конечном итоге приведет к необходимости ремонта или замены турбокомпрессора.
Кроме того, использование топлива с низкой температурой вспышки может привести к проблемам с запуском двигателя и его стабильной работой в холодное время года. Это может вызвать дополнительные нагрузки на турбокомпрессор, так как двигатель будет работать в не оптимальных условиях, что также негативно скажется на его производительности.
Для обеспечения надежной работы турбокомпрессора важно использовать топливо, соответствующее стандартам и рекомендациям производителя. Регулярная проверка качества топлива и его соответствие установленным требованиям помогут избежать многих проблем, связанных с работой турбокомпрессора, и продлить срок службы как самого компрессора, так и двигателя в целом.
Советы по выбору запчастей для ремонта
При ремонте турбокомпрессора Камаз Камминз важным этапом является выбор качественных запчастей. Правильный выбор комплектующих не только продлит срок службы турбокомпрессора, но и обеспечит его эффективную работу. Ниже приведены несколько советов, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
При выборе запчастей стоит учитывать, что оригинальные комплектующие, как правило, имеют более высокое качество и надежность. Они разрабатываются производителем с учетом всех особенностей работы конкретной модели турбокомпрессора. Однако, если оригинальные запчасти недоступны или их стоимость слишком высока, можно рассмотреть качественные аналоги от проверенных производителей. Важно изучить отзывы и репутацию компании, предлагающей аналоговые запчасти.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашим турбокомпрессором. Для этого можно обратиться к технической документации или консультироваться с профессионалами. Неправильный выбор запчастей может привести к серьезным поломкам и дополнительным затратам на ремонт.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные компоненты должны быть выполнены из прочных и термостойких материалов, способных выдерживать высокие температуры и нагрузки. Например, детали, подвергающиеся значительным механическим воздействиям, должны быть изготовлены из легированных сталей или специальных сплавов.
4. Упаковка и маркировка
При покупке запчастей обращайте внимание на упаковку и маркировку. Оригинальные запчасти обычно имеют фирменную упаковку с логотипом производителя и четкой маркировкой. Это поможет избежать подделок и некачественных товаров. При покупке аналогов стоит выбирать продукцию от известных брендов, которые зарекомендовали себя на рынке.
5. Гарантия и возврат
Перед покупкой уточните условия гарантии на запчасти. Надежные производители и продавцы предлагают гарантию на свою продукцию, что свидетельствует о ее качестве. Также важно ознакомиться с условиями возврата, чтобы в случае необходимости можно было вернуть не подошедшие детали.
6. Консультация с профессионалами
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться за консультацией к специалистам. Механики и сервисные центры, имеющие опыт работы с турбокомпрессорами Камаз Камминз, смогут дать рекомендации по выбору необходимых комплектующих и помогут избежать распространенных ошибок.
Следуя этим советам, вы сможете выбрать качественные запчасти для ремонта турбокомпрессора, что обеспечит надежную и долгосрочную работу вашего автомобиля.
