В данной статье мы подробно рассмотрим схему замка зажигания КАМАЗ 5320, его устройство и основные аспекты диагностики. Понимание работы замка зажигания и правильная интерпретация распиновки контактов помогут владельцам и механикам быстро выявлять и устранять неисправности, что существенно повысит надежность и безопасность эксплуатации автомобиля. Мы также предоставим таблицу напряжений и пошаговую инструкцию по замене замка зажигания, что сделает процесс ремонта более доступным и понятным.
Конструкция и принцип работы узла
Выключатель приборов и стартера автомобилей серии КАМАЗ 5320 — это высокотехнологичное электромеханическое устройство, предназначенное для работы в сложных условиях. Ключевым элементом является контактная группа, которая переключает цепи низкого напряжения, управляющие реле стартера, генератором и дополнительными системами. Механическая конструкция надежно фиксирует ключ в заданных положениях, что предотвращает случайный запуск стартера во время движения автомобиля.
Типы применяемых устройств
На грузовиках этой модели в разные годы использовались различные версии выключателей, но наиболее распространенными были устройства серии 13.3704 и их модификации с каталожными номерами, начинающимися на 131.3704. Эти устройства отличаются количеством выводов на задней стороне и внутренней конфигурацией кулачкового механизма. При выборе запчасти важно учитывать не только внешний вид, но и маркировку на корпусе, так как распиновка может варьироваться.
Если у вас установлен более современный аналог или устройство от другого производителя, схема подключения может отличаться. В таких случаях необходимо сверяться с паспортом конкретного изделия. Стандартный срок службы контактной группы составляет примерно 50-100 тысяч циклов, после чего могут возникать проблемы, такие как подгорание контактов и увеличение переходного сопротивления.
Внутри корпуса находятся подвижные и неподвижные контакты, изготовленные из серебросодержащих сплавов для обеспечения высокой проводимости. Пружинный механизм гарантирует плотное прилегание контактов, а специальный стопор предотвращает выпадение ключа в положении «Пуск». Механический износ пластиковых толкателей и кулачков часто становится причиной того, что ключ поворачивается, но не активирует нужную цепь.
⚠️ Важно: Перед началом любых работ с электрооборудованием обязательно отключите массу. Короткое замыкание в цепи замка зажигания может повредить блок управления (если установлен электронный блок) или привести к возгоранию проводки.
Для лучшего понимания процессов, происходящих внутри, полезно знать, что ток через выключатель небольшой, а основную нагрузку несут реле в монтажном блоке. Однако при неисправности реле или залипании контактов стартера токи могут увеличиваться, что приводит к перегреву и оплавлению замка. Поэтому состояние контактной группы напрямую влияет на надежность запуска двигателя.
| Элемент схемы | Описание | Возможные неисправности |
|---|---|---|
| Замок зажигания | Устройство для включения/выключения питания системы зажигания | Не включается, заедает, искрит |
| Контакты замка | Электрические соединения для передачи сигнала на систему зажигания | Окисление, обрыв, короткое замыкание |
| Реле стартера | Устройство, которое управляет подачей питания на стартер | Не срабатывает, перегрев, шум при работе |
| Предохранитель | Защита электрической цепи от перегрузок | Перегорел, не работает система зажигания |
| Проводка | Соединительные провода между элементами схемы | Износ, повреждения, плохие контакты |
Интересные факты
Вот несколько интересных фактов о схеме замка зажигания КАМАЗ 5320, его устройстве и диагностике:
Многофункциональность замка зажигания: Замок зажигания на КАМАЗ 5320 не только включает и выключает зажигание, но также выполняет функции блокировки стартера и управления дополнительными электрическими системами. Это позволяет предотвратить случайный запуск двигателя и обеспечивает безопасность при эксплуатации.
Диагностика неисправностей: Для диагностики замка зажигания можно использовать мультиметр, проверяя целостность цепей и напряжение на выходах. Часто проблемы с запуском двигателя связаны не только с самим замком, но и с проводкой, что делает диагностику важным этапом в обслуживании автомобиля.
Электрическая схема: Схема замка зажигания КАМАЗ 5320 включает в себя несколько ключевых элементов, таких как реле стартера и предохранители, которые защищают электрическую систему от перегрузок. Понимание этой схемы помогает механикам быстрее находить и устранять неисправности, что особенно важно в условиях эксплуатации грузовиков на дальних расстояниях.
Электрическая схема и распиновка контактов

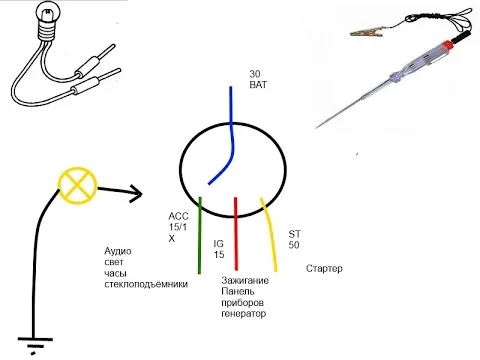

Ключевым элементом диагностики является правильное понимание электрической схемы. На модели КАМАЗ 5320 используется система с напряжением 24 Вольта, что делает контроль за качеством изоляции и надежностью соединений особенно важным. На задней панели выключателя расположены несколько выводов, каждый из которых соединен с определенным проводом, имеющим цветовую маркировку.
Расшифровка выводов и маркировка

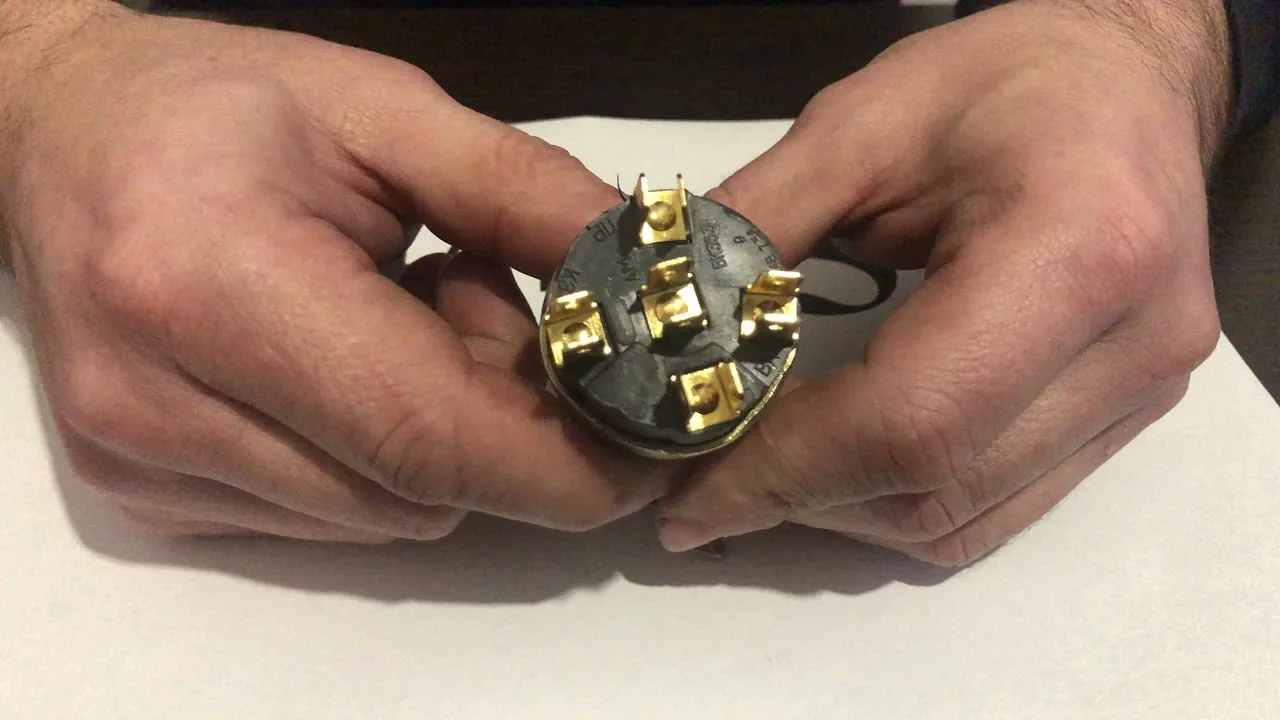

Стандартная контактная группа включает шесть ключевых выводов, обозначаемых цифрами от 1 до 6 или буквенно-цифровыми кодами в зависимости от года выпуска. Выводы 15 и 30 являются основными силовыми, а остальные отвечают за управление стартером, обогревом и контрольные лампы. Понимание работы этих выводов позволяет проверить цепь с помощью мультиметра, не снимая весь узел.
Провода, подключенные к замку, имеют цветовую маркировку, стандартизированную на заводе КАМАЗ. Однако на автомобилях с большим пробегом цвета могут выгореть или измениться предыдущими владельцами, поэтому не стоит полагаться исключительно на цвет. Всегда проверяйте целостность цепи с помощью прибора.
Ниже представлена таблица соответствия контактов и их назначения для наиболее распространенной модификации:
| Контакт | Назначение цепи | Цвет провода (стандарт) |
|---|---|---|
| 1 (19) | Плюс от аккумулятора (постоянный) | Красный |
| 2 (30/1) | Питание бортовой сети (после включения) | Синий/Черный |
| 3 (50) | Управление стартером (тяговое реле) | Красный |
| 4 (15/1) | Дополнительное оборудование | Коричневый |
При диагностике важно помнить, что в положении «0» (ключ вынут) напряжение должно присутствовать только на входе (контакт 1). В положении «I» (зажигание включено) напряжение появляется на контактах, питающих приборы. В положении «II» (пуск) замыкается цепь на стартер. Нарушение этой последовательности может указывать на неисправность контактной группы.
Если мультиметр показывает отсутствие проводимости в замкнутом состоянии контактов, это может свидетельствовать о нагаре или обрыве внутри корпуса. В некоторых случаях помогает очистка контактов, но для грузовика, работающего под нагрузкой, надежнее выполнить полную замену узла.
Диагностика неисправностей и методы проверки
Определение неисправности начинается с изучения симптомов. Если стартер не вращается, но индикаторы на приборной панели светятся, вероятнее всего, проблема в цепи управления тяговым реле или в замке зажигания. В первую очередь проверьте наличие напряжения на входном контакте.
Алгоритм поиска обрыва цепи
Для качественной диагностики вам понадобится мультиметр, установленный в режим измерения постоянного напряжения или прозвонки. В первую очередь проверьте целостность предохранителей, так как они защищают цепи от замка зажигания. Если предохранители в порядке, переходите к проверке самого выключателя.
Снимите декоративные накладки с рулевой колонки, чтобы получить доступ к задней части замка. Полностью отсоединять разъемы не обязательно; можно сделать прокол изоляции щупом или использовать тонкие иглы, если это возможно. Однако для большей точности лучше отключить разъем.
Если на входе напряжение присутствует, а на выходе в положении «Зажигание» его нет, это может указывать на подгоревшие или окисленные контакты внутри. Часто причиной проблемы становится плохой контакт в колодке подключения проводов из-за вибрации. Окисление контактов снижает напряжение, которого становится недостаточно для активации реле стартера.
Сравнение методов диагностики:
| Метод | Преимущества | Недостатки |
|---|---|---|
| Прозвонка мультиметром | Высокая точность, безопасность | Необходимость в наличии прибора |
| Контрольная лампа | Простота, доступность | Меньшая точность, риск короткого замыкания |
| Визуальный осмотр | Быстрое выявление оплавлений | Не показывает внутренние обрывы |
⚠️ Внимание: При использовании контрольной лампы («контрольки») на 24-вольтовой сети КАМАЗа будьте осторожны. Случайное касание щупа к массе при подключении к плюсу может вызвать искрение и оплавление изоляции.
Во время проверки обратите внимание на нагрев корпуса замка. Если после нескольких попыток запуска пластик стал горячим, это явный признак высокого переходного сопротивления. Эксплуатация такого узла недопустима, так как это может привести к пожару.
Процесс замены и типичные ошибки
Замена выключателя приборов и стартера на КАМАЗ 5320 — задача, которую можно выполнить самостоятельно с базовым набором инструментов. Главное — быть осторожным с пластиковыми частями рулевой колонки, так как на старых моделях они могут стать ломкими.
Пошаговая инструкция по замене
Начните с отключения аккумулятора. Это важный шаг для обеспечения безопасности. Затем аккуратно снимите верхний и нижний кожухи рулевой колонки, открутив крепежные винты. Это даст доступ к корпусу замка зажигания.
Для снятия замка может понадобиться утопить фиксатор через специальное отверстие в корпусе или просто открутить крепежные винты, если конструкция это позволяет. После извлечения замка отсоедините электрический разъем. Установка нового устройства осуществляется в обратном порядке, при этом важно следить за совпадением шлицев вала.
После завершения сборки не спешите закрывать все кожухи. Сначала подключите массу и проверьте работу всех положений ключа. Убедитесь, что стартер запускается уверенно, приборы загораются, а ключ свободно вынимается в положении «0». Только после успешного тестирования можно завершить сборку.
Распространенные ошибки при обслуживании:
- Игнорирование состояния колодки — установка нового замка на окисленную или поврежденную колодку может привести к быстрому выходу из строя новой детали.
- Использование неподходящих аналогов — установка замков зажигания для легковых автомобилей без учета токовой нагрузки 24-вольтовой системы грузовика может вызвать мгновенное перегорание контактов.
- Некачественная скрутка проводов — попытки восстановить обломанные провода простой скруткой без пайки или использования гильз могут привести к потере контакта из-за вибрации.
- Отсутствие проверки реле — замена замка при неисправном реле стартера не решит проблему запуска, так как причина может быть глубже в цепи.
Финальная проверка и обслуживание
После успешной замены и первоначального запуска двигателя необходимо провести окончательную проверку электрической системы. Убедитесь, что при работающем двигателе индикатор зарядки гаснет, а вольтметр показывает напряжение в пределах нормы (27-28 Вольт). Это подтвердит исправность цепи генератора, подключенной к замку.
Регулярное обслуживание контактной группы включает визуальный осмотр разъемов на наличие окисления и перегрева. Если провода в разъеме потемнели, это может указывать на перегрев и необходимость замены клемм или всей колодки. В зимний период в России рекомендуется обрабатывать контакты спреем-вытеснителем влаги, чтобы предотвратить образование конденсата внутри узла.
Следуя этим рекомендациям, вы сможете избежать неожиданных сбоев в пути. Помните, что электрическая система КАМАЗ 5320 проста и логична, а ее надежность зависит от качества соединений и своевременного обнаружения неисправностей. Правильно функционирующий замок зажигания — залог уверенного запуска двигателя в любых условиях.
Советы по выбору запчастей и комплектующих
При выборе запчастей и комплектующих для замка зажигания КАМАЗ 5320 важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы системы. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти против аналогов
Первое, что стоит учитывать, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и лучше подходят для конкретной модели автомобиля. Они проходят строгий контроль качества и тестирование, что гарантирует их надежность. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги от проверенных производителей, которые зарекомендовали себя на рынке.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашим автомобилем. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор детали может привести к неисправностям и дополнительным затратам на ремонт.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные компоненты должны быть устойчивыми к воздействию высоких температур и коррозии. Это особенно важно для замка зажигания, который подвергается значительным нагрузкам и температурным колебаниям.
4. Репутация производителя
Выбирайте запчасти от производителей с хорошей репутацией. Изучите отзывы других автовладельцев и рейтинги компаний. Это поможет избежать покупки некачественных деталей, которые могут быстро выйти из строя.
5. Гарантия на запчасти
При покупке запчастей уточняйте наличие гарантии. Надежные производители предоставляют гарантию на свою продукцию, что свидетельствует о высоком качестве и уверенности в своих товарах. Гарантия также защитит вас от возможных дефектов и позволит вернуть или обменять деталь в случае необходимости.
6. Цены и бюджет
Сравните цены на запчасти в различных магазинах и интернет-ресурсах. Не всегда высокая цена означает высокое качество, поэтому важно найти баланс между ценой и качеством. Учитывайте свой бюджет, но не экономьте на критически важных компонентах, таких как замок зажигания, так как это может привести к серьезным проблемам с автомобилем.
7. Консультация с профессионалами
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться за консультацией к профессионалам. Механики и специалисты по ремонту автомобилей могут дать полезные рекомендации и помочь выбрать наиболее подходящие детали для вашего КАМАЗа.
Следуя этим советам, вы сможете выбрать качественные и надежные запчасти для замка зажигания КАМАЗ 5320, что обеспечит долгую и бесперебойную работу вашего автомобиля.
Рекомендации по покупке оригинальных и аналоговых деталей
При выборе деталей для замка зажигания КАМАЗ 5320 важно учитывать как оригинальные, так и аналоговые варианты. Оригинальные детали, как правило, производятся непосредственно заводом-изготовителем и гарантируют высокое качество и надежность. Они идеально подходят для вашего автомобиля, так как разрабатывались с учетом всех технических характеристик и особенностей модели.
Однако оригинальные запчасти могут иметь высокую цену, что делает их недоступными для некоторых владельцев. В таких случаях стоит рассмотреть аналоговые детали, которые могут предложить более доступные цены, но при этом важно обращать внимание на их качество. Не все аналоги могут соответствовать стандартам, поэтому рекомендуется выбирать продукцию от проверенных производителей, которые зарекомендовали себя на рынке.
При покупке оригинальных деталей стоит обратить внимание на следующие моменты:
- Проверка упаковки: Убедитесь, что упаковка не повреждена и содержит все необходимые маркировки.
- Сертификаты качества: Оригинальные детали должны иметь соответствующие сертификаты, подтверждающие их качество и соответствие стандартам.
- Гарантия: Оригинальные запчасти обычно идут с гарантией от производителя, что является дополнительным плюсом.
Что касается аналоговых деталей, то здесь стоит учитывать:
- Репутация производителя: Изучите отзывы о производителе и его продукции, чтобы избежать некачественных запчастей.
- Сравнение цен: Сравните цены на аналоговые детали от разных производителей, чтобы найти оптимальный вариант.
- Совместимость: Убедитесь, что аналоговая деталь подходит именно для вашей модели КАМАЗа, так как несовместимость может привести к поломкам.
В заключение, выбор между оригинальными и аналоговыми деталями для замка зажигания КАМАЗ 5320 зависит от ваших финансовых возможностей и предпочтений. Главное — это качество и надежность, которые обеспечат долгую и безопасную эксплуатацию вашего автомобиля.
Частые проблемы и их решения
Замок зажигания КАМАЗ 5320, как и любое другое устройство, может сталкиваться с различными проблемами в процессе эксплуатации. Понимание этих проблем и их решений поможет водителям и механикам быстро устранять неисправности и поддерживать работоспособность автомобиля.
1. Неисправность замка зажигания
Одной из самых распространенных проблем является поломка самого замка зажигания. Это может проявляться в том, что ключ не поворачивается или поворачивается с трудом. Причиной может быть износ механизма замка или попадание грязи и влаги. Для решения этой проблемы необходимо:
- Проверить состояние ключа. Если он изношен или поврежден, замените его.
- Очистить замок зажигания от грязи и пыли. Для этого можно использовать аэрозольные очистители.
- Если замок зажигания не поддается ремонту, его следует заменить на новый.
2. Проблемы с контактами
Контакты замка зажигания могут окисляться или загрязняться, что приводит к плохому соединению и, как следствие, к перебоям в работе системы зажигания. Для диагностики и устранения этой проблемы необходимо:
- Отключить аккумулятор и разобрать замок зажигания для доступа к контактам.
- Проверить состояние контактов на наличие окисления или загрязнений.
- При необходимости очистить контакты с помощью специального средства или мелкой наждачной бумаги.
- Собрать замок зажигания обратно и подключить аккумулятор.
3. Проблемы с проводкой
Иногда неисправности могут быть связаны не только с замком зажигания, но и с проводкой, идущей от него к другим элементам системы. Это может проявляться в виде отсутствия питания на стартере или других компонентах. Для диагностики проводки следует:
- Проверить целостность проводов, идущих от замка зажигания. Обратите внимание на наличие повреждений или обрывов.
- Использовать мультиметр для проверки наличия напряжения на выходах замка зажигания.
- При обнаружении повреждений заменить соответствующие участки проводки.
4. Проблемы с аккумулятором
Иногда проблемы с запуском двигателя могут быть связаны с низким уровнем заряда аккумулятора. Это может привести к тому, что замок зажигания не сможет подать необходимое напряжение на стартер. Для решения этой проблемы:
- Проверить уровень заряда аккумулятора с помощью мультиметра.
- При необходимости зарядить аккумулятор или заменить его на новый.
Знание этих распространенных проблем и методов их устранения поможет поддерживать замок зажигания КАМАЗ 5320 в исправном состоянии и обеспечит надежную работу автомобиля в любых условиях.
Обзор типичных неисправностей замка зажигания
Замок зажигания является важным элементом системы запуска двигателя автомобиля КАМАЗ 5320. Он отвечает за подачу электричества к стартеру и другим системам, необходимым для запуска двигателя. Однако, как и любое другое устройство, замок зажигания может подвергаться различным неисправностям, которые могут привести к проблемам с запуском и функционированием автомобиля.
Одной из наиболее распространенных неисправностей замка зажигания является его механическое повреждение. Это может произойти из-за износа, неправильного использования или воздействия внешних факторов, таких как влага и грязь. В результате замок может заедать или не поворачиваться, что делает невозможным запуск двигателя.
Еще одной типичной проблемой является электрическая неисправность. Внутри замка зажигания находятся контакты, которые могут окисляться или повреждаться. Это может привести к тому, что электрический сигнал не будет поступать к стартеру, и двигатель не запустится. В таких случаях необходимо проверить целостность контактов и, при необходимости, произвести их очистку или замену.
Кроме того, стоит обратить внимание на состояние ключа зажигания. Если ключ изношен или поврежден, он может не обеспечивать надежный контакт с замком, что также может стать причиной проблем с запуском. Рекомендуется периодически проверять состояние ключа и при необходимости заменить его.
Не стоит забывать и о проводке, соединяющей замок зажигания с другими элементами системы. Поврежденные или обрывистые провода могут привести к сбоям в работе замка и, как следствие, к проблемам с запуском двигателя. Важно регулярно проверять проводку на наличие повреждений и при необходимости производить ремонт.
В случае возникновения проблем с замком зажигания рекомендуется проводить диагностику, чтобы выявить точную причину неисправности. Это может включать в себя проверку электрических цепей, осмотр механических частей замка и тестирование ключа. При необходимости следует обратиться к специалистам для проведения более глубокой диагностики и ремонта.
Таким образом, замок зажигания КАМАЗ 5320 может сталкиваться с различными неисправностями, которые могут повлиять на его работу. Регулярное обслуживание и диагностика помогут предотвратить серьезные проблемы и обеспечить надежный запуск двигателя.
Обновления и модификации системы зажигания
Система зажигания автомобиля КАМАЗ 5320 претерпела несколько обновлений и модификаций с момента своего появления, что связано с необходимостью повышения надежности, эффективности и удобства эксплуатации. Эти изменения касаются как конструкции самого замка зажигания, так и его электрических компонентов.
Одним из значительных обновлений стало внедрение более современных материалов и технологий, что позволило улучшить устойчивость замка к механическим повреждениям и воздействию внешней среды. Например, в новых моделях используются более прочные пластиковые и металлические элементы, которые обеспечивают долговечность и надежность работы системы.
Кроме того, в процессе модернизации системы зажигания были внесены изменения в электрическую схему. В современных версиях замка зажигания КАМАЗ 5320 применяются более эффективные реле и предохранители, что позволяет снизить вероятность короткого замыкания и других электрических неисправностей. Также были улучшены контакты, что способствует более стабильной работе системы и уменьшает вероятность окисления.
Важным аспектом обновлений является интеграция системы зажигания с другими электронными системами автомобиля. Современные модели могут включать в себя элементы диагностики, которые позволяют в реальном времени отслеживать состояние замка зажигания и выявлять потенциальные проблемы. Это значительно упрощает процесс диагностики и ремонта, так как водителю или механикам не нужно вручную проверять каждый элемент системы.
Также стоит отметить, что в некоторых модификациях замка зажигания была реализована возможность дистанционного управления, что повышает уровень комфорта и безопасности. Данная функция позволяет водителю запускать двигатель и отключать его с помощью пульта, что особенно актуально в условиях низких температур или при наличии других факторов, затрудняющих доступ к ключу зажигания.
В заключение, обновления и модификации системы зажигания КАМАЗ 5320 направлены на повышение надежности, безопасности и удобства эксплуатации автомобиля. Эти изменения делают систему более адаптированной к современным требованиям и условиям эксплуатации, что, в свою очередь, способствует увеличению срока службы автомобиля и снижению затрат на его обслуживание.
