Замок зажигания является ключевым элементом системы запуска автомобиля КАМАЗ 65115 Евро-4, и его неисправность может привести к серьезным проблемам в эксплуатации транспортного средства. В данной статье мы подробно рассмотрим процесс ремонта и замены замка зажигания, предоставим схемы подключения, коды ошибок и рекомендации по диагностике. Эта информация будет полезна как владельцам автомобилей, так и специалистам по ремонту, позволяя эффективно устранять неполадки и обеспечивать надежную работу двигателя.
Конструкция и особенности схемы подключения
Замок зажигания модели КАМАЗ 65115 с двигателем стандарта Евро-4 — это сложное устройство, состоящее из механической личинки и электрической контактной группы.
В отличие от легковых автомобилей, здесь используется усиленная конструкция, способная выдерживать высокие пусковые токи и вибрации, характерные для тяжелой коммерческой техники.
Контактная группа — ключевой элемент, подверженный износу. Она отвечает за переключение электрических цепей управления стартером, генератором и вспомогательными системами двигателя.
Типы применяемых устройств
На автомобилях КАМАЗ 65115, выпущенных в разные годы, могут устанавливаться замки зажигания различных модификаций. Наиболее популярной является серия 13.3704 и её современные аналоги с артикулами, заканчивающимися на 005 или 006.
Для версии Евро-4 схема может включать дополнительные выводы, отвечающие за управление электронным блоком управления (ЭБУ) двигателя. Это требует особого внимания при выборе замены.
Механическая часть замка изготовлена из силумина или цинкового сплава, а электрическая часть основана на медных контактах с серебряным покрытием, что снижает сопротивление.
В таблице ниже представлены основные выводы контактной группы, которые могут быть полезны при диагностике:
| Обозначение вывода | Назначение цепи | Режим работы |
|---|---|---|
| 15/1 | Питание приборов и ЭБУ | Постоянно при включенном зажигании |
| 50 | Втягивающее реле стартера | Только в положении «Стартер» |
| 30 | Вход питания от АКБ | Постоянно |
Электрическая схема подключения замка зажигания КАМАЗ 65115 Евро-4 включает защиту цепей предохранителями. Однако сам замок часто выполняет роль первичного коммутатора для больших токов.
При неисправности контактной группы может наблюдаться падение напряжения на выводах, что критично для работы ЭБУ двигателя Cummins или КАМАЗ-740, чувствительных к колебаниям напряжения.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Отключить аккумулятор, снять обивку руля | Отвертка, ключи |
| Демонтаж замка зажигания | Снять старый замок, отсоединить провода | Отвертка, плоскогубцы |
| Установка нового замка | Установить новый замок, подключить провода | Отвертка, ключи |
| Проверка работоспособности | Проверить работу замка зажигания | Мультиметр |
| Сборка и установка обивки | Установить обивку руля на место | Отвертка |
Интересные факты
Вот несколько интересных фактов о ремонте и замене замка зажигания на КАМАЗ 65115 Евро-4:
Система безопасности: Замок зажигания на КАМАЗ 65115 Евро-4 включает в себя не только функцию запуска двигателя, но и элементы противоугонной системы. При замене замка важно правильно установить все элементы, чтобы не нарушить работу системы безопасности.
Совместимость с другими моделями: Замок зажигания для КАМАЗ 65115 может быть совместим с другими моделями грузовиков КАМАЗ, что позволяет использовать его как универсальную деталь. Это может облегчить поиск запчастей и снизить затраты на ремонт.
Процесс замены: Замена замка зажигания требует не только физического доступа к замку, но и знаний о электрической схеме автомобиля. Неправильная установка может привести к короткому замыканию или другим электрическим проблемам, поэтому рекомендуется проводить замену в сервисном центре или под руководством опытного механика.
Диагностика неисправностей и поиск причин
Первым сигналом о возможных неполадках с замком зажигания является нестабильная работа электрических систем при изменении положения ключа.
Если при повороте ключа вы слышите треск, ощущаете искрение или замечаете, что ключ вращается с трудом, это может указывать на механический износ личинки или подгорание контактов внутри устройства.
Диагностику следует начинать с визуального осмотра разъема и проверки напряжения на входных и выходных контактах с помощью мультиметра.
Проверка электрической части
Для точной диагностики необходимо снять декоративный кожух рулевой колонки, чтобы получить доступ к задней части замка зажигания.
С помощью мультиметра в режиме измерения постоянного напряжения проверьте наличие питания на входе (обычно это толстый красный или черно-желтый провод).
Далее, поворачивая ключ зажигания, зафиксируйте появление напряжения на соответствующих выходных выводах согласно схеме.
Одной из распространенных проблем является окисление контактов внутри пластикового корпуса, что приводит к увеличению переходного сопротивления и перегреву.
Если мультиметр показывает наличие напряжения на входе, но оно отсутствует на выходе при рабочем положении ключа, это указывает на необходимость замены контактной группы.
В некоторых случаях причина может заключаться не в самом замке, а в плохом контакте в разъеме проводки, идущей к нему. Поэтому стоит проверить состояние клемм.
Механические повреждения
Механические неисправности часто возникают из-за износа личинки замка или повреждения возвратной пружины, отвечающей за возврат ключа из положения «Стартер» в режим «Зажигание».

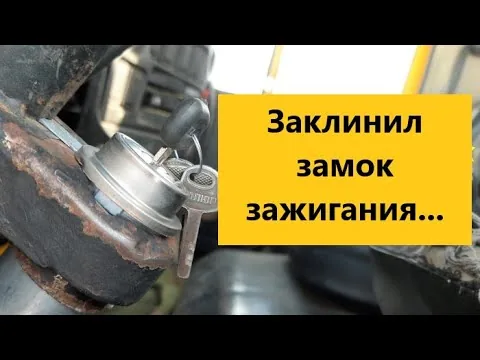

Если ключ застревает или не возвращается в исходное положение, это может создать опасные ситуации при эксплуатации автомобиля. Стартер может работать непрерывно, что приведет к его перегреву и выходу из строя.
Также может происходить стирание граней ключа, что затрудняет поворот механизма и требует замены всего комплекта «замок + ключи».
⚠️ Важно: Попытки отремонтировать личинку замка зажигания в домашних условиях часто заканчиваются заклиниванием механизма. При наличии механической поломки рекомендуется полная замена узла.
Пошаговая инструкция по замене замка зажигания
Замена замка зажигания на КАМАЗ 65115 требует всего несколько инструментов. Однако важно выполнять эту процедуру только при отключенной аккумуляторной батарее, чтобы избежать риска короткого замыкания.
Работы проводятся в кабине автомобиля. Доступ к замку обеспечивается снятием пластиковых накладок с рулевой колонки.
Демонтаж старого устройства
Чтобы снять замок, сначала удалите верхний и нижний пластиковые кожухи рулевой колонки. Для этого открутите саморезы, скрытые под декоративными заглушками.
После снятия кожухов вы получите доступ к металлическому корпусу замка, который крепится к кронштейну рулевой колонки с помощью двух срезных болтов или винтов.
Если используются срезные болты, аккуратно высверлите или спилите их, стараясь не повредить резьбовые отверстия в кронштейне.
- Отсоедините электрический разъем от контактной группы замка зажигания.
- Вставьте ключ в замок и поверните его в положение «0» (нулевое), чтобы освободить фиксирующий штифт.
- С помощью тонкой отвертки или шила нажмите на фиксатор в торцевой части корпуса и одновременно вытяните личинку с контактной группой.
- Если снимаете замок в сборе, открутите крепежные винты и извлеките устройство из кронштейна.
При демонтаже проверьте состояние проводки: оплавленный изолятор или потемневший пластик разъема могут указывать на перегрузку по току.
В таких случаях простая замена замка не решит проблему — необходимо выявить и устранить причину перегрева, возможно, заменив разъем или участок проводки.
Установка нового комплекта
Установка нового замка выполняется в обратном порядке по сравнению с его снятием. Обязательно проверьте работу механизма перед окончательной фиксацией.
Новые срезные болты закручиваются до отрыва головок, что делает демонтаж замка без повреждения крепежа невозможным.
После подключения электрической части проверьте работу всех позиций ключа и соответствие индикаторов на приборной панели.
Соберите пластиковые кожухи рулевой колонки, убедившись, что провода не зажаты и не перекручены.
Подключите аккумулятор и выполните пробный запуск двигателя, следя за показаниями вольтметра на панели приборов.
Типичные ошибки и методы их устранения
При самостоятельном ремонте и замене замка зажигания многие мастера совершают ошибки, которые могут привести к новым поломкам.
Одной из распространенных проблем является использование неоригинальных запчастей низкого качества, которые не выдерживают необходимую токовую нагрузку.
Часто не учитывается состояние проводки, что делает бесполезными усилия по замене замка.
- Игнорирование перегрева разъема — если при замене не обратить внимание на оплавленный разъем, новый замок вскоре выйдет из строя из-за плохого контакта. В таком случае необходимо заменить разъем целиком.
- Установка низкокачественной контактной группы — некачественные материалы контактов быстро выгорают, что приводит к потере контакта во время движения. Рекомендуется использовать оригинальные запчасти КАМАЗ или надежные аналоги.
- Неправильная установка личинки — если личинка установлена не до конца или наклонена, ключ может заедать, а фиксирующий штифт не сможет войти в паз, что приведет к выпадению механизма.
- Отсутствие смазки механической части — сухая личинка быстро изнашивается и может замерзнуть зимой. Рекомендуется применять графитовую смазку или специализированные средства для замков.
Важно использовать правильные инструменты: чрезмерное усилие при повороте ключа может привести к поломке внутренних элементов личинки.
Если ключ поворачивается с трудом, лучше сразу провести профилактические работы или замену, чем ждать полного заклинивания во время поездки.
Рекомендации по обслуживанию и эксплуатации
Для увеличения срока службы замка зажигания на КАМАЗ 65115 Евро-4 рекомендуется регулярно проверять электрические соединения.
Не реже одного раза в год, особенно перед началом зимы, следует снимать контактную группу и очищать контакты от окислов с помощью спирта или специального очистителя.
Механическую часть полезно обрабатывать силиконовой смазкой, которая сохраняет свои свойства на морозе и защищает от влаги.
При замене контактной группы важно обращать внимание на маркировку и количество контактов, так как визуально схожие модели могут отличаться по схеме подключения.
В условиях активной эксплуатации грузовика запасная контактная группа всегда должна находиться в аптечке водителя.
Совместимость и аналоги
При выборе замены важно учитывать не только модель автомобиля, но и год его выпуска. В разные годы производитель мог менять поставщиков комплектующих.
Существуют универсальные ремонтные наборы, но их установка может потребовать модификации посадочного места или проводки, что не всегда оптимально.
| Параметр | Оригинал КАМАЗ | Аналог (ПЕКАР/Трек) |
|---|---|---|
| Ресурс циклов | Высокий (более 50 000) | Средний (от 20 000 до 30 000) |
| Качество контактов | Серебрение, медь | Латунь, сплавы |
Правильная эксплуатация замка зажигания и внимательное отношение к первым признакам неисправности помогут избежать серьезных проблем с электрооборудованием грузовика.
Регулярная проверка контактов и механической части ключа — простая, но эффективная мера профилактики.
Если у вас есть сомнения в своих навыках, лучше обратиться к профессионалам, так как электрическая система КАМАЗ Евро-4 чувствительна к ошибкам при установке.
Инструменты и материалы для ремонта
Для успешного ремонта и замены замка зажигания на КАМАЗ 65115 Евро-4 необходимо подготовить определённые инструменты и материалы. Правильный выбор инструментов не только упростит процесс, но и обеспечит его безопасность и эффективность.
Инструменты:
- Набор ключей: Для демонтажа замка зажигания потребуется набор гаечных ключей, включая как стандартные, так и торцевые ключи. Рекомендуется иметь ключи различных размеров, чтобы обеспечить доступ к крепежным элементам.
- Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет открутить винты, которые могут удерживать замок зажигания на месте.
- Плоскогубцы: Плоскогубцы могут понадобиться для снятия и установки различных креплений и проводов, а также для работы с мелкими деталями.
- Кусачки: Если потребуется обрезать провода или другие элементы, кусачки станут незаменимым инструментом.
- Динамометрический ключ: Для обеспечения правильного затяжки крепежных элементов рекомендуется использовать динамометрический ключ, особенно если производитель указывает определённые параметры затяжки.
- Фонарик: Хорошее освещение рабочей зоны поможет избежать ошибок и упростит процесс работы, особенно в труднодоступных местах.
Материалы:
- Новый замок зажигания: При замене замка необходимо приобрести новый оригинальный или качественный аналог, который соответствует спецификациям КАМАЗ 65115 Евро-4.
- Электрические соединения: В зависимости от состояния старых проводов, может потребоваться использование новых электрических соединений, таких как клеммы и изолента, для обеспечения надёжного контакта.
- Смазочные материалы: Для предотвращения коррозии и обеспечения плавной работы замка зажигания рекомендуется использовать специальные смазочные материалы, которые подходят для автомобильных замков.
- Уплотнители и прокладки: Если в процессе замены замка зажигания требуется замена уплотнителей или прокладок, стоит заранее подготовить новые детали, чтобы избежать утечек и обеспечить герметичность.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс ремонта и замены замка зажигания на вашем КАМАЗ 65115 Евро-4, что позволит избежать лишних задержек и обеспечить качественное выполнение работы.
Необходимые инструменты
Для успешного ремонта и замены замка зажигания на КАМАЗ 65115 Евро-4 потребуется набор инструментов и материалов, которые обеспечат выполнение всех необходимых операций. Ниже перечислены основные инструменты, которые могут понадобиться в процессе работы.
- Отвертки: Набор плоских и крестовых отверток различных размеров. Они понадобятся для снятия обшивки и креплений замка зажигания.
- Гаечные ключи: Набор гаечных ключей, включая ключи на 10, 12 и 13 мм. Эти ключи используются для откручивания крепежных элементов, удерживающих замок зажигания.
- Плоскогубцы: Плоскогубцы могут понадобиться для работы с проводами и снятия зажимов. Они помогут аккуратно извлечь провода из разъемов.
- Нож: Острый нож или бокорезы могут быть полезны для обрезки изоляции проводов, если это потребуется.
- Мультиметр: Для проверки электрических соединений и диагностики возможных проблем с проводкой замка зажигания.
- Ключ зажигания: Необходим для проверки работы нового замка зажигания после установки.
- Смазка: Специальная смазка для замков, которая поможет обеспечить плавную работу нового замка зажигания и защитит его от коррозии.
- Перчатки: Защитные перчатки для работы с инструментами и предотвращения травм.
- Фонарик: Если работа проводится в условиях недостаточной освещенности, фонарик поможет лучше видеть детали и соединения.
Перед началом работы рекомендуется подготовить все инструменты и материалы, чтобы избежать лишних задержек в процессе ремонта. Также стоит ознакомиться с инструкцией по эксплуатации автомобиля и схемами подключения замка зажигания, что поможет избежать ошибок и упростит процесс замены.
Рекомендуемые расходные материалы
При ремонте или замене замка зажигания на КАМАЗ 65115 Евро-4 важно использовать качественные расходные материалы, которые обеспечат надежность и долговечность работы системы зажигания. Ниже представлены основные категории расходных материалов, которые могут понадобиться в процессе работы.
- Замок зажигания: Основной элемент, который необходимо заменить при его неисправности. Рекомендуется использовать оригинальные запчасти или сертифицированные аналоги, чтобы избежать проблем с совместимостью и качеством.
- Ключи: При замене замка зажигания также стоит обратить внимание на ключи. Если ключи повреждены или изношены, их следует заменить, чтобы обеспечить надежное открытие и закрытие замка.
- Электрические соединения: В процессе ремонта могут потребоваться новые электрические соединения, такие как клеммы и разъемы. Использование качественных материалов поможет избежать проблем с электрическим контактом и короткими замыканиями.
- Прокладки и уплотнители: При установке нового замка зажигания может понадобиться замена прокладок и уплотнителей, чтобы предотвратить попадание влаги и грязи в систему.
- Инструменты: Для выполнения работ потребуется набор инструментов, включая отвертки, ключи и плоскогубцы. Рекомендуется использовать инструменты хорошего качества, чтобы избежать повреждения деталей.
- Смазочные материалы: Для обеспечения плавной работы замка зажигания можно использовать специальные смазочные материалы, которые помогут предотвратить заедание механизма.
При выборе расходных материалов важно учитывать спецификации и рекомендации производителя, чтобы обеспечить максимальную эффективность и безопасность работы замка зажигания на КАМАЗ 65115 Евро-4. Использование качественных материалов не только продлит срок службы замка, но и повысит общую надежность автомобиля.
Часто задаваемые вопросы
Как определить неисправность замка зажигания?
Неисправность замка зажигания может проявляться в различных симптомах. Наиболее распространенные из них включают:
- Неисправность при запуске двигателя: если ключ не поворачивается или поворачивается с трудом, это может указывать на износ замка.
- Проблемы с электроникой: если приборная панель не включается или работает нестабильно, это может быть связано с неисправностью замка зажигания.
- Затрудненный поворот ключа: если ключ заедает или не возвращается в исходное положение, это также сигнализирует о возможной поломке.
Как выполнить диагностику замка зажигания?
Для диагностики замка зажигания необходимо выполнить несколько шагов:
- Проверьте состояние ключа: убедитесь, что на нем нет повреждений или износа.
- Осмотрите замок зажигания на наличие видимых повреждений: трещины, коррозия или другие дефекты могут указывать на необходимость замены.
- Проверьте электрические соединения: убедитесь, что все провода и разъемы надежно подключены и не имеют повреждений.
- Используйте мультиметр для проверки напряжения: проверьте, поступает ли напряжение на замок зажигания при включении зажигания.
Как заменить замок зажигания на КАМАЗ 65115 Евро-4?
Замена замка зажигания — это процесс, который можно выполнить самостоятельно, следуя пошаговой инструкции:
- Отключите аккумулятор: перед началом работ обязательно отключите аккумулятор, чтобы избежать короткого замыкания.
- Снимите обивку рулевой колонки: для доступа к замку зажигания необходимо снять пластиковую обивку, которая может быть закреплена винтами или защелками.
- Отсоедините провода: аккуратно отсоедините все электрические разъемы, подключенные к замку зажигания.
- Удалите старый замок: открутите крепежные винты, которые фиксируют замок зажигания, и извлеките его из рулевой колонки.
- Установите новый замок: вставьте новый замок зажигания на место старого и закрепите его винтами.
- Подключите провода: подключите все электрические разъемы обратно, убедившись в надежности соединений.
- Установите обивку рулевой колонки: верните на место пластиковую обивку и зафиксируйте ее.
- Подключите аккумулятор: после завершения всех работ подключите аккумулятор и проверьте работу нового замка зажигания.
Как избежать поломок замка зажигания?
Чтобы продлить срок службы замка зажигания, рекомендуется соблюдать несколько простых правил:
- Используйте только оригинальные ключи: не используйте дубликаты, которые могут быть некачественными.
- Регулярно проверяйте состояние замка: периодически осматривайте замок зажигания на наличие повреждений и износа.
- Избегайте резких движений при запуске: не применяйте чрезмерную силу при повороте ключа, это может привести к поломке.
- Не оставляйте ключ в замке зажигания на длительное время: это может привести к износу механизма.
Заключение и советы по выбору замка
В заключение, выбор замка зажигания для КАМАЗ 65115 Евро-4 является важным этапом, который требует внимательного подхода. При выборе нового замка стоит учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы автомобиля.
Во-первых, рекомендуется отдавать предпочтение оригинальным запчастям, так как они гарантируют полное соответствие техническим требованиям и стандартам производителя. Оригинальные замки зажигания, как правило, имеют более высокое качество и надежность, что снижает риск поломок и необходимости частого ремонта.
Во-вторых, если вы рассматриваете возможность установки неоригинального замка, обязательно проверяйте отзывы и репутацию производителя. Изучите информацию о том, как долго служат такие замки, и какие проблемы могут возникнуть в процессе эксплуатации. Лучше всего выбирать продукцию от известных брендов, которые зарекомендовали себя на рынке.
Третий аспект — это совместимость замка с вашим автомобилем. Перед покупкой обязательно уточните, подходит ли выбранный замок зажигания для модели КАМАЗ 65115 Евро-4. Неправильный выбор может привести к дополнительным затратам на доработку или даже к поломке системы зажигания.
Также стоит обратить внимание на наличие гарантии на замок. Хороший производитель всегда предоставляет гарантию на свою продукцию, что является дополнительным показателем качества. При наличии гарантии вы сможете вернуть или обменять замок в случае его неисправности в течение установленного срока.
Наконец, не забывайте о важности профессиональной установки замка зажигания. Если у вас нет достаточного опыта, лучше доверить эту работу специалистам. Неправильная установка может привести к серьезным проблемам в работе системы зажигания и, как следствие, к поломке автомобиля.
Следуя этим рекомендациям, вы сможете выбрать надежный замок зажигания для вашего КАМАЗа, который прослужит долго и обеспечит бесперебойную работу вашего транспортного средства.
