В данной статье мы подробно рассмотрим, как правильно рассчитать силу тока для автомобильного усилителя, что является ключевым аспектом при создании качественной аудиосистемы. Понимание необходимых параметров поможет избежать перегрузок и повреждений оборудования, а также обеспечит стабильную работу усилителя. Мы предоставим формулы для расчета, таблицы сечений проводов и рекомендации по выбору предохранителей, что позволит вам создать надежную и эффективную аудиосистему в вашем автомобиле.

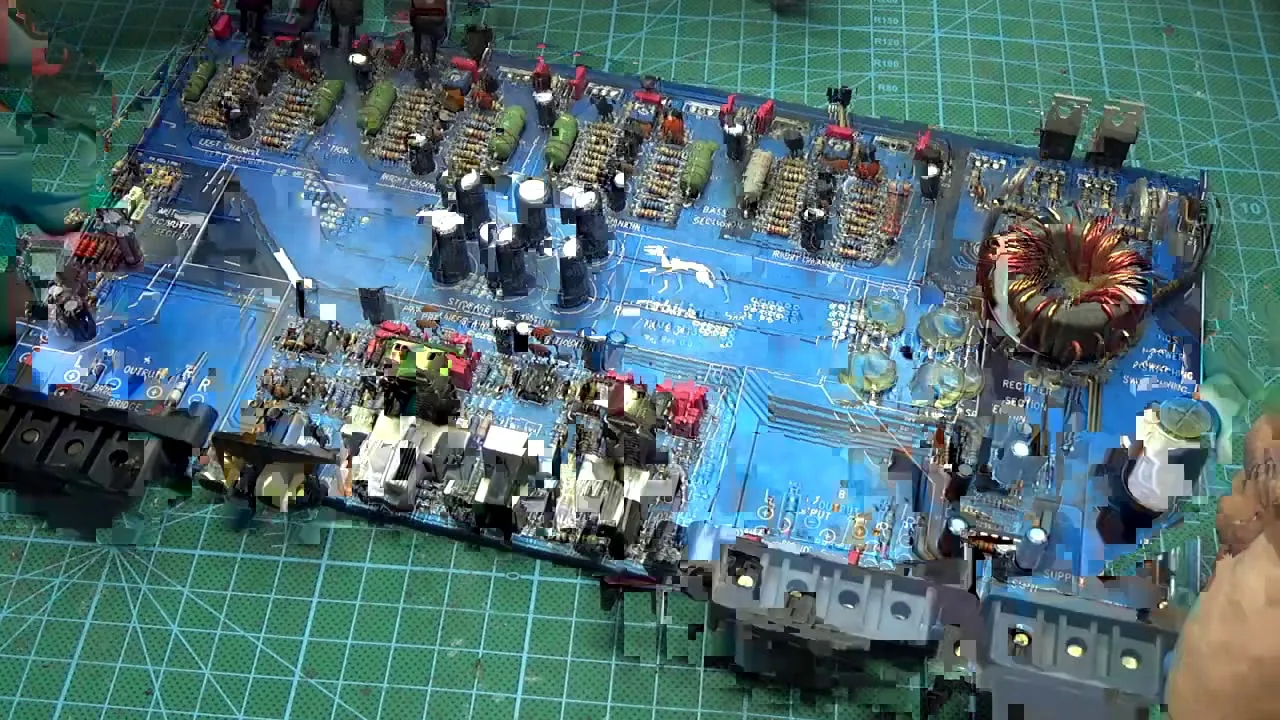

Физика процесса и базовые расчеты
Чтобы правильно определить сечение проводов и номинал предохранителя, необходимо знать силу тока. В электрической системе автомобиля напряжение варьируется от 12 вольт при выключенном двигателе до 14.4 вольт при работающем генераторе.
Сила тока рассчитывается по формуле: сила тока равна мощности, деленной на напряжение. Однако простое деление мощности усилителя на 12 вольт может привести к ошибкам. Важно учитывать класс работы усилителя и его коэффициент полезного действия (КПД).
Например, усилитель класса D имеет КПД около 85-90%, в то время как класс AB — всего 50-60%. Это означает, что для достижения одинаковой звуковой мощности усилитель класса AB будет потреблять значительно больше энергии из аккумулятора, часть которой теряется в виде тепла.
Также следует помнить, что музыкальный сигнал имеет переменную амплитуду. Пиковая мощность, необходимая для воспроизведения громкого звука, может значительно превышать среднюю. Именно на пиковые значения и нужно ориентироваться при расчете проводки.
⚠️ Обратите внимание: Расчеты рекомендуется проводить на напряжении 12 вольт, а не 14 вольт. Это создаст запас прочности на случай разряда аккумулятора или падения напряжения в бортовой сети.
Ниже представлена таблица примерного потребления тока для различных мощностей при напряжении 12 вольт и КПД 70% (усредненное значение).
| Мощность усилителя (RMS) | КПД усилителя | Потребляемая мощность | Сила тока (Ампер) |
|---|---|---|---|
| 300 Вт | 70% | 428 Вт | ~35 А |
| 600 Вт | 70% | 857 Вт | ~71 А |
| 1000 Вт | 70% | 1428 Вт | ~119 А |
Использование этих данных позволяет оценить нагрузку на бортовую сеть. Если суммарный ток всех потребителей превышает возможности генератора, может потребоваться установка дополнительного аккумулятора.
Выбор сечения проводов питания
После определения силы тока необходимо выбрать кабель с подходящим сечением. Провод должен оставаться холодным и не допускать падения напряжения более 0,5 вольта на расстоянии от аккумулятора до усилителя. Чем длиннее провод, тем больше должно быть его сечение.
Медь является стандартом в автозвуке благодаря своим отличным проводниковым свойствам. Алюминиевые провода (CCA) имеют менее эффективные характеристики и требуют большего сечения для передачи аналогичных токов. Для мощных аудиосистем использование чистой меди (OFC) критически важно.
Существуют стандарты калибровки проводов (AWG), где меньший номер соответствует более толстому проводу. Для токов до 50 ампер обычно достаточно сечения 8 Ga (примерно 8-10 мм²). Если ток превышает 100 ампер, следует перейти на 4 Ga (20-25 мм²) или даже 2 Ga.
Длина кабеля также важна. На расстоянии более 5 метров сопротивление провода становится значительным, и потери напряжения могут достигать критических уровней, что может привести к активации защиты усилителя.
| Сила тока (А) | Длина до 3 метров | Длина 3-5 метров | Длина 5-7 метров |
|---|---|---|---|
| до 50 А | 8 Ga | 8 Ga | 4 Ga |
| 50-100 А | 4 Ga | 4 Ga | 2 Ga |
| 100-150 А | 2 Ga | 2 Ga | 0 Ga |
При установке нескольких усилителей сечение главного питающего провода рассчитывается исходя из суммы токов всех устройств. Разводка к каждому усилителю может выполняться с использованием более тонкого провода, соответствующего потреблению конкретного устройства.
| Параметр | Значение (пример) | Примечание |
|---|---|---|
| Напряжение (В) | 12 | Стандартное напряжение автомобиля |
| Мощность (Вт) | 100 | Общая мощность усилителя |
| Сила тока (А) | 8.33 | Рассчитывается по формуле: I = P / U |
Интересные факты
Вот несколько интересных фактов, связанных с расчетом силы тока для автомобильного усилителя:
Зависимость от мощности: Сила тока, необходимая для работы автомобильного усилителя, напрямую зависит от его выходной мощности. Формула, используемая для расчета силы тока, выглядит так: I = P / V, где I — сила тока в амперах, P — мощность в ваттах, а V — напряжение в вольтах. Например, для усилителя мощностью 100 Вт, работающего от 12 В, потребуется около 8,3 А тока.
Коэффициент полезного действия (КПД): Автомобильные усилители имеют разные КПД, что также влияет на расчет силы тока. Например, класс D усилители могут иметь КПД до 90% и выше, что позволяет им потреблять меньше тока по сравнению с классами A или B. Это важно учитывать при проектировании системы питания, чтобы избежать перегрева и перегрузки.
Пиковая нагрузка: При расчете силы тока важно учитывать не только среднюю мощность, но и пиковые значения, которые могут возникать во время работы усилителя, особенно при воспроизведении динамичной музыки. Пиковая мощность может быть в 2-3 раза выше номинальной, что требует соответствующего запаса по току и качественной проводки, чтобы избежать просадок напряжения и искажений звука.
Защита системы и установка предохранителей
Установка предохранителя — важная мера, регулируемая нормами безопасности. Он защищает не только усилитель, но и автомобиль от возможного возгорания при коротком замыкании проводов. Предохранитель следует размещать на положительном проводе не дальше 30 сантиметров от клеммы аккумулятора.
При выборе номинала предохранителя рекомендуется учитывать запас в 10-20% от максимального рабочего тока системы. Например, если усилитель потребляет 80 ампер, предохранитель должен быть на 100 ампер. Низкий номинал может привести к частым перегораниям, а слишком высокий — не сработает при перегрузке.
Существует два основных типа предохранителей: ANL и AGU. Первые компактны и недороги, в то время как вторые имеют большую площадь контакта и лучше отводят тепло, что делает их более подходящими для мощных аудиосистем.
Важно, чтобы колба предохранителя и провода не соприкасались с металлическими частями кузова. Вибрация может повредить изоляцию, что приведет к замыканию на массу сразу после предохранителя и оставит участок провода без защиты.
Если в системе установлено несколько усилителей, главный предохранитель размещается у аккумулятора, а дополнительные — перед каждым усилителем, если расстояние между ними значительное. Номиналы дополнительных предохранителей подбираются индивидуально для каждого устройства.
Влияние генератора и аккумулятора
Стандартный генератор легкового автомобиля выдает от 80 до 120 ампер. Большая часть этого тока используется для работы двигателя, системы зажигания, фар и обогрева. Оставшаяся часть предназначена для зарядки аккумулятора и питания аудиосистемы.
Если мощность усилителя превышает возможности генератора, недостающий ток берется из аккумулятора. Это может привести к быстрому разряду батареи, особенно на холостых оборотах, когда генератор вырабатывает меньше энергии.
Для аудиосистем с мощностью свыше 1000 Вт RMS часто требуется замена генератора на более мощный (150-200 ампер) или установка дополнительного аккумулятора. Гелевые аккумуляторы и литий-железо-фосфатные (LiFePO4) лучше справляются с высокими токами отдачи.
⚠️ Важно: Установка слишком мощного генератора без замены проводов и предохранителей может привести к перегреву и расплавлению штатной проводки автомобиля. Обязательно проверяйте возможности бортовой сети.
Конденсатор, часто устанавливаемый в аудиосистемах, выполняет роль буфера. Он накапливает энергию и отдает ее в моменты пиковых нагрузок, снижая нагрузку на аккумулятор и сглаживая просадки напряжения, но не создает энергию из ничего.
Типичные ошибки при расчете и монтаже
Ошибки при расчете силы тока и выборе компонентов часто встречаются и могут обойтись владельцу автомобиля дорого. Изучение распространенных проблем помогает избежать их в будущем.
- Применение номинальной мощности вместо пиковой в расчетах. — Проводка может перегреваться и плавиться, так как она рассчитана на средний ток, а не на кратковременные всплески. Всегда учитывайте запас в 20-30%.
- Экономия на сечении кабеля. — Тонкий провод действует как резистор, нагревается и «душит» усилитель, не позволяя ему выдавать полную мощность. Это может привести к клиппованию усилителя и повреждению динамиков.
- Отсутствие предохранителя у аккумулятора. — Это одна из самых опасных ошибок. Повреждение провода на пути к салону может превратить его в фитиль. Предохранитель должен быть установлен первым элементом после выхода из аккумулятора.
- Плохой контакт в клеммах. — Слабо затянутые болты создают высокое переходное сопротивление, что приводит к нагреву и потере напряжения. Используйте динамометрический ключ или затягивайте до упора с умеренной силой.
Качество соединений напрямую влияет на конечный результат. Окисленные контакты или использование скруток вместо клемм недопустимы в силовых цепях.
Соблюдение технических норм и правил безопасности обеспечивает долгую эксплуатацию аудиосистемы. Правильный расчет ампер — это не просто теория, а необходимое условие для качественного звука без риска для автомобиля.
Финальная проверка и запуск системы
После установки всех элементов и выполнения расчетов важно провести заключительную проверку. Визуальный осмотр соединений позволяет обнаружить забытые инструменты или недостаточно затянутые гайки.
Первое включение рекомендуется делать без подключения акустических систем, чтобы протестировать работу усилителя в режиме без нагрузки. Отсутствие неприятных запахов и перегрева указывает на правильность установки.
Измерение напряжения на клеммах усилителя во время воспроизведения музыки — наиболее эффективный метод диагностики. Если напряжение опускается ниже 11 вольт, это сигнализирует о том, что система работает на пределе возможностей источника питания.
Правильный подход к электрике автомобиля позволяет наслаждаться качественным звуком, не беспокоясь о техническом состоянии транспортного средства. Вложения в качественные провода и точные расчеты оправдываются надежностью работы системы.

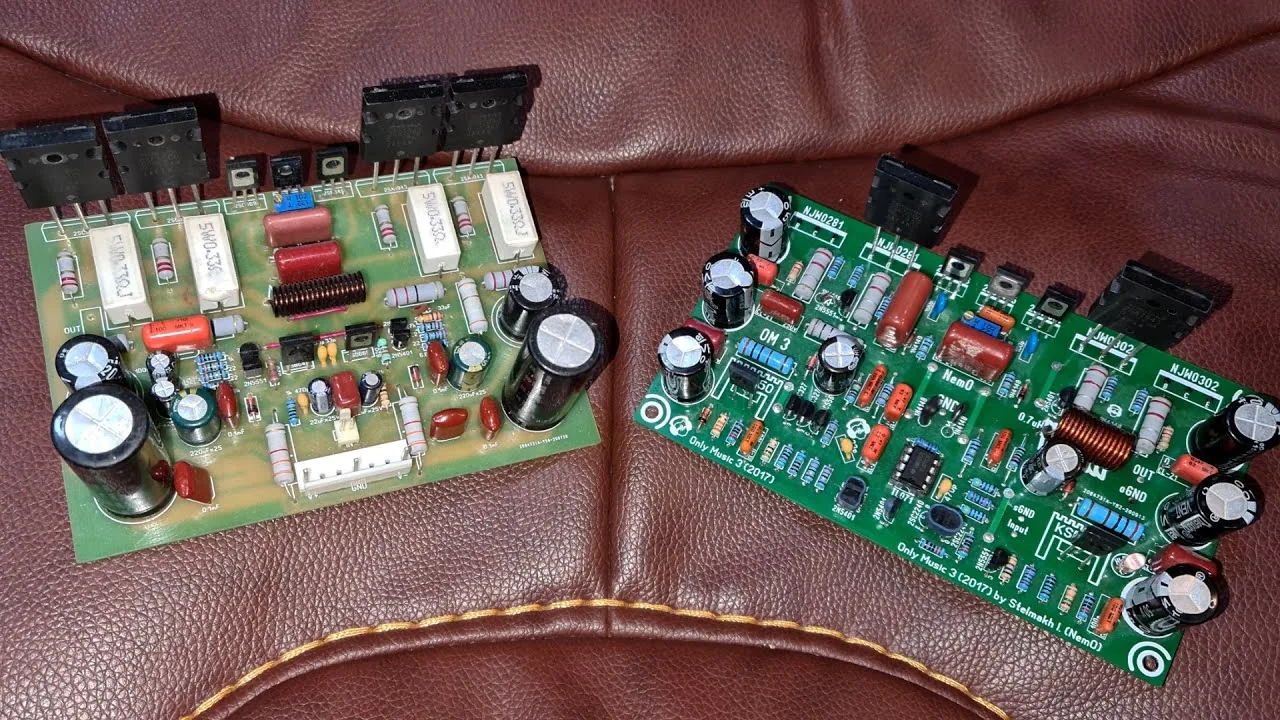

Оптимизация системы охлаждения усилителя
Оптимизация системы охлаждения автомобильного усилителя является важным аспектом, который напрямую влияет на его производительность и долговечность. При работе усилителя выделяется значительное количество тепла, особенно при высоких нагрузках, что может привести к перегреву и, как следствие, к выходу устройства из строя. Поэтому правильная организация системы охлаждения позволяет не только поддерживать оптимальную рабочую температуру, но и улучшить качество звука.
Существует несколько методов оптимизации системы охлаждения автомобильного усилителя:
- Использование радиаторов: Радиаторы помогают рассеивать тепло, образующееся в процессе работы усилителя. Они могут быть как встроенными в корпус устройства, так и внешними. Важно правильно выбрать размер и материал радиатора, чтобы обеспечить эффективное теплоотведение.
- Вентиляция: Обеспечение хорошей вентиляции вокруг усилителя также играет ключевую роль. Установка вентиляторов, которые будут направлять поток воздуха на усилитель, поможет снизить температуру. Важно учитывать направление потока воздуха, чтобы он не создавал замкнутых пространств, где тепло может накапливаться.
- Положение усилителя: Правильное размещение усилителя в автомобиле также может повлиять на его охлаждение. Установите усилитель в месте, где он будет получать достаточное количество воздуха, избегая закрытых пространств, таких как багажники или под сиденьями.
- Использование термопроводящих паст: Нанесение термопроводящей пасты между усилителем и радиатором может значительно улучшить теплопередачу. Это особенно важно, если радиатор не имеет идеального контакта с корпусом усилителя.
- Мониторинг температуры: Установка термометров или датчиков температуры позволит контролировать состояние усилителя в реальном времени. Это поможет избежать перегрева и даст возможность вовремя принять меры для его охлаждения.
Кроме того, стоит учитывать, что некоторые усилители имеют встроенные системы защиты от перегрева, которые автоматически отключают устройство при достижении критической температуры. Однако полагаться только на такие системы не стоит; лучше заранее позаботиться о качественной системе охлаждения.
В заключение, оптимизация системы охлаждения автомобильного усилителя — это комплексный процесс, который требует внимания к деталям. Правильное сочетание радиаторов, вентиляции, размещения и мониторинга температуры поможет обеспечить стабильную работу усилителя и продлить его срок службы.
Выбор и установка дополнительных компонентов
При расчете силы тока для автомобильного усилителя важно учитывать не только сам усилитель, но и дополнительные компоненты, которые могут повлиять на его работу. К таким компонентам относятся предохранители, кабели, конденсаторы и аккумуляторы. Правильный выбор и установка этих элементов обеспечит надежную и безопасную работу аудиосистемы.
Предохранители играют ключевую роль в защите усилителя и всей аудиосистемы от короткого замыкания и перегрузки. При выборе предохранителя необходимо учитывать максимальный ток, который может потреблять усилитель. Обычно производители указывают рекомендуемое значение предохранителя в инструкции. Рекомендуется использовать предохранитель с номиналом, который немного превышает максимальный ток, чтобы избежать ложных срабатываний, но не слишком высокое значение, чтобы не потерять защитные свойства.
Кабели также имеют большое значение в системе. Они должны быть способны выдерживать максимальный ток, который будет проходить через них. Для этого необходимо правильно рассчитать сечение проводов. Чем больше ток, тем больше должно быть сечение кабеля. Например, для усилителей мощностью до 100 Вт достаточно кабеля с сечением 4 мм², тогда как для более мощных усилителей может потребоваться сечение 8 мм² или даже 10 мм². Также стоит обратить внимание на качество кабелей: лучше выбирать медные провода, так как они обеспечивают меньшие потери энергии.
Конденсаторы могут быть использованы для сглаживания пиковых нагрузок, которые возникают при работе усилителя. Они помогают обеспечить стабильное питание, особенно в условиях, когда аккумулятор не может мгновенно отдать необходимый ток. При выборе конденсатора важно учитывать его емкость и напряжение. Обычно для автомобильных аудиосистем используются конденсаторы емкостью от 1 до 3 Фарад. Установка конденсатора должна производиться как можно ближе к усилителю, чтобы минимизировать потери энергии.
Аккумуляторы также играют важную роль в системе. Стандартные автомобильные аккумуляторы могут не справляться с высокими нагрузками, особенно если в системе установлено несколько усилителей. В таких случаях может потребоваться установка дополнительного аккумулятора или использование аккумуляторов с более высокой емкостью. При выборе аккумулятора стоит обратить внимание на его пусковой ток и емкость, чтобы обеспечить достаточное питание для всей аудиосистемы.
В заключение, правильный выбор и установка дополнительных компонентов для автомобильного усилителя являются важными аспектами, которые влияют на общую производительность и надежность аудиосистемы. Необходимо тщательно подойти к расчетам и выбору каждого элемента, чтобы обеспечить качественное звучание и долговечность системы в целом.
Мониторинг и диагностика работы усилителя
Мониторинг и диагностика работы автомобильного усилителя являются важными аспектами, которые помогают обеспечить его эффективную и безопасную эксплуатацию. Правильная диагностика позволяет выявить возможные неисправности, предотвратить повреждения оборудования и улучшить качество звука в автомобиле.
Для начала, необходимо понимать, что усилитель работает в определенных условиях, и его производительность зависит от различных факторов, таких как напряжение питания, сопротивление нагрузки и температура. Поэтому мониторинг этих параметров является ключевым для диагностики.
Одним из основных параметров, подлежащих мониторингу, является напряжение питания. Оно должно находиться в пределах, рекомендованных производителем усилителя. Чаще всего это значение составляет от 12 до 14,4 В. Если напряжение выходит за эти пределы, это может привести к перегреву или повреждению усилителя. Для контроля напряжения можно использовать мультиметр или специальные тестеры, которые позволяют отслеживать изменения в реальном времени.
Следующим важным аспектом является сила тока, потребляемая усилителем. Она зависит от мощности, которую он выдает на динамики. Для расчета силы тока можно использовать закон Ома: I = P / U, где I — сила тока в амперах, P — мощность в ваттах, а U — напряжение в вольтах. Например, если усилитель выдает 100 Вт при напряжении 12 В, то сила тока составит I = 100 / 12 ≈ 8,33 A.
Также стоит обратить внимание на температуру работы усилителя. Перегрев может быть признаком перегрузки или недостаточной вентиляции. Многие современные усилители оснащены встроенными термодатчиками, которые автоматически отключают устройство при достижении критической температуры. Однако, для более точной диагностики рекомендуется периодически проверять температуру корпуса усилителя с помощью инфракрасного термометра.
Не менее важным является мониторинг выходного сигнала. Для этого можно использовать осциллограф, который позволяет визуализировать форму сигнала и выявить искажения. Искажения могут указывать на проблемы с подключением, неправильное сопротивление динамиков или неисправности в самом усилителе.
Кроме того, стоит учитывать параметры подключения. Неправильная проводка или использование некачественных кабелей могут привести к потере мощности и ухудшению качества звука. Рекомендуется использовать кабели, соответствующие мощности усилителя, и проверять все соединения на наличие коррозии или повреждений.
В заключение, регулярный мониторинг и диагностика работы автомобильного усилителя помогут не только продлить срок его службы, но и обеспечить высокое качество звука в автомобиле. Использование современных измерительных приборов и соблюдение рекомендаций производителя — залог успешной эксплуатации аудиосистемы.
