В данной статье мы подробно рассмотрим код ошибки SPN 791 FMI 1, связанный с датчиком давления наддува на дизельных двигателях. Правильная диагностика и ремонт этого компонента имеют критическое значение для обеспечения эффективной работы двигателя и снижения расхода топлива. Мы предоставим пошаговое руководство по проверке датчика, анализу проводки и устранению возможных неисправностей, что поможет вам быстро и эффективно решить возникшие проблемы, минимизируя время простоя и затраты на ремонт.
Интерпретация кода неисправности и принцип работы системы
Код SPN 791 (Suspect Parameter Number) указывает на датчик давления наддува, расположенный во впускном коллекторе или интеркулере. Параметр FMI 1 обозначает «Данные действительны, но ниже нормального рабочего диапазона - самый серьезный уровень». Это означает, что напряжение сигнала аналогового датчика давления ниже минимально допустимого значения. ЭБУ ожидает, что напряжение будет в пределах от 0.5 до 4.5 В. Если оно опускается ниже нижней границы, это воспринимается как обрыв.
Датчик давления наддува работает как преобразователь, изменяя свое сопротивление или выдавая пропорциональное напряжение в зависимости от давления воздуха на его мембрану. В исправной системе на холостом ходу сигнал обычно составляет около 0.8–1.2 В, а под нагрузкой может достигать 3.5–4.0 В. Если диагностический сканер показывает значение около 0 В или 0.1 В при включенном зажигании, это явный признак проблемы, связанной с кодом FMI 1.
Современные системы управления двигателем, такие как Bosch EDC7 или Cummins ISBe, используют трехпроводную схему подключения. Один провод обеспечивает питание 5 В, второй подключается к массе, а третий передает сигнальное напряжение. Ошибка FMI 1 чаще всего возникает из-за обрыва сигнального провода, короткого замыкания на массу или полного выхода из строя внутренней электроники датчика.
Логика работы ЭБУ при получении низкого сигнала
При обнаружении напряжения ниже установленного порога блок управления переключается на резервные карты впрыска. В этом случае двигатель ограничивает подачу топлива, чтобы избежать превышения допустимых температур сгорания. Без информации о давлении наддува невозможно правильно рассчитать цикловую подачу. Водитель ощущает это как «провал» мощности и невозможность развить обороты двигателя выше определенного уровня.
Кроме того, может сработать клапан рециркуляции отработавших газов (EGR), который при высоких нагрузках должен оставаться закрытым. Отсутствие точных данных о наддуве заставляет электронный блок управления открывать EGR для снижения температуры выхлопных газов, что еще больше ограничивает двигатель, лишая его кислорода. В некоторых версиях программного обеспечения также может быть заблокирована работа заслонки выхлопного дросселя.
⚠️ Внимание: Долгосрочная эксплуатация автомобиля с активной ошибкой SPN 791 FMI 1 может привести к образованию коксовых отложений в впускной системе и сажевом фильтре из-за работы двигателя на обогащенной смеси, пытаясь компенсировать недостаток наддува.
| Параметр | Описание | Рекомендации по ремонту |
|---|---|---|
| SPN 791 | Код ошибки, связанный с датчиком давления наддува | Проверить соединения и проводку датчика |
| FMI 1 | Указывает на обрыв цепи или короткое замыкание | Заменить поврежденные провода или разъемы |
| Симптомы неисправности | Потеря мощности, нестабильная работа двигателя | Выполнить диагностику системы наддува |
| Возможные причины | Повреждение датчика, неисправность проводки | Заменить датчик, проверить систему на утечки |
| Рекомендуемое оборудование | Мультиметр, сканер для считывания кодов ошибок | Использовать специализированные инструменты |
Интересные факты
Вот несколько интересных фактов о диагностике и ремонте датчика давления наддува (SPN 791 FMI 1):
Роль датчика давления наддува: Датчик давления наддува (SPN 791) играет ключевую роль в системе управления двигателем, так как он измеряет давление воздуха, поступающего в двигатель. Эти данные помогают ЭБУ (электронному блоку управления) оптимизировать смесь топлива и воздуха, что, в свою очередь, влияет на мощность, экономию топлива и уровень выбросов.
Коды ошибок и их значение: Код SPN 791 FMI 1 указывает на проблему с датчиком давления наддува, которая может быть вызвана различными факторами, такими как неисправность самого датчика, утечки в системе наддува или проблемы с проводкой. Правильная интерпретация кода ошибки и диагностика могут помочь избежать дорогостоящего ремонта и улучшить производительность двигателя.
Методы диагностики: Для диагностики датчика давления наддува используются различные методы, включая визуальный осмотр, проверку электрических соединений и использование диагностического оборудования для считывания параметров в реальном времени. Часто для проверки работоспособности датчика необходимо сравнить его показания с эталонными значениями, что позволяет точно определить источник проблемы.
Первичная диагностика и визуальный осмотр

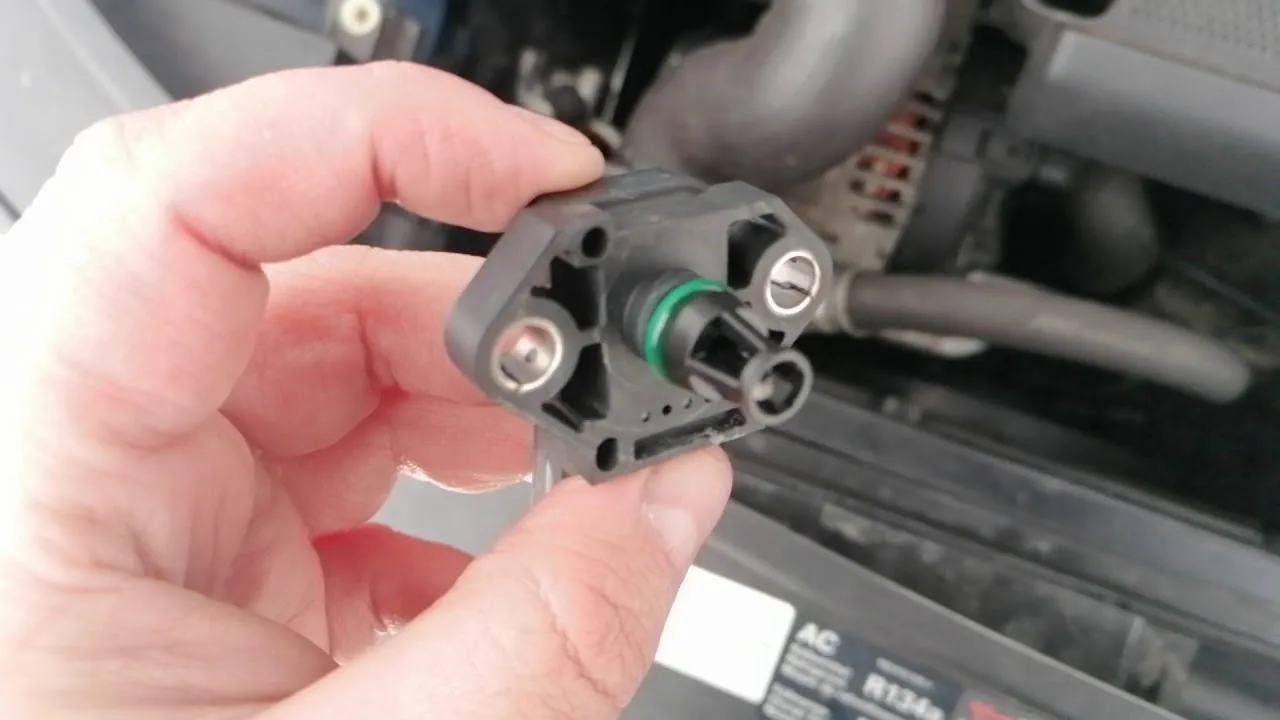

Поиск неисправностей следует начинать с простого этапа — визуального осмотра. Часто проблема заключается не в сложной электронике, а в механических повреждениях, которые можно легко обнаружить без специального оборудования. Для этого откройте капот и найдите датчик давления наддува, который обычно установлен во впускном коллекторе или на патрубке интеркулера.
Первым шагом проверьте целостность проводов, идущих к датчику. Вибрации двигателя и высокие температуры в подкапотном пространстве могут повредить изоляцию, особенно в местах изгибов или соприкосновения с острыми краями кузова. Если вы заметили следы оплавления, трещины на изоляции или обрывы, начните ремонт с восстановления проводки.
Обратите внимание на состояние электрического разъема. Окисление контактов, а также попадание влаги или масла могут нарушить передачу сигнала. Даже если разъем снаружи выглядит сухим, внутри может образоваться оксидная пленка, увеличивающая сопротивление и искажающая показания.
- Отсоедините разъем датчика и тщательно проверьте контакты на наличие зеленого налета или коррозии.
- Убедитесь в надежности фиксации разъема — он должен защелкиваться с характерным щелчком.
- Осмотрите сам датчик на предмет механических повреждений корпуса или следов попадания масла через вентиляцию картера.
- Проверьте, что патрубки, подключенные к датчику (если это выносной сенсор), не имеют трещин и плотно сидят на штуцерах.
Если визуальный осмотр не выявил явных проблем, перейдите к инструментальной диагностике. Для этого вам понадобятся мультиметр и, желательно, диагностический сканер для мониторинга параметров в реальном времени.
Проверка целостности воздушной системы
Код FMI 1 указывает на электрическую неисправность, но не стоит забывать о возможных механических причинах, влияющих на работу сенсора. Если датчик установлен в месте разрыва воздушного канала или имеет дренажное отверстие, его засорение грязью может искажать показания. В некоторых случаях масло из системы вентиляции картера может забивать чувствительный элемент датчика, что приводит к залипанию мембраны в нижнем положении.
Проверьте воздушный фильтр и патрубки на наличие загрязнений. Избыточное сопротивление на входе может создавать ненормальный вакуум или недостаточное давление, хотя это чаще приводит к другим кодам ошибок. Тем не менее, чистота впускного тракта — основное условие для правильной работы системы наддува.
Убедитесь, что датчик надежно закреплен и не имеет люфта. Вибрация может вызывать временные потери контакта внутри устройства, что воспринимается системой как прерывистый сигнал. Для герметичности резьбового соединения рекомендуется использовать подходящий герметик или новую уплотнительную шайбу.
Электрическая проверка цепи и датчика
Наиболее важным этапом диагностики является измерение электрических параметров цепи. Для этого потребуется мультиметр, способный измерять постоянное напряжение и сопротивление. Процесс проверки проходит в два этапа: сначала с отключенным разъемом (для анализа проводки), затем с подключенным датчиком (для оценки сигнала).
Сначала необходимо убедиться в наличии питания на разъеме. При включенном зажигании (но при неработающем двигателе) на соответствующем контакте разъема должно быть напряжение около 5 В. Если питания нет, это может указывать на разрыв в жгуте до блока управления или на неисправность самого ЭБУ, что встречается реже. Проверка массы осуществляется с помощью прозвонки между нужным контактом разъема и кузовом автомобиля — сопротивление должно быть практически нулевым.
Сигнальный провод следует проверить на наличие короткого замыкания на массу. Если при отключенном датчике и включенном зажигании мультиметр показывает напряжение, близкое к 0 В на сигнальном контакте, это может указывать на замыкание в проводке. В нормальных условиях, при отключенном датчике, напряжение на сигнальном проводе может колебаться или быть около 5 В (в зависимости от подтяжки в ЭБУ), но не должно фиксироваться на уровне 0 В.
Если проводка в порядке, следует проверить сам датчик. Сопротивление между контактами питания и сигнала может варьироваться в зависимости от модели, однако ключевым тестом является изменение выходного напряжения при подаче давления. Для этого можно использовать ручной насос с манометром, подавая воздух на вход датчика и наблюдая за изменением напряжения на выходе.
Таблица типовых значений параметров
| Параметр | Нормальные значения | Значение при ошибке FMI 1 |
|---|---|---|
| Напряжение питания | 4.8 – 5.2 В | 0 В (обрыв) или < 4.5 В |
| Сигнал на холостом ходу | 0.8 – 1.2 В | < 0.25 В |
| Сопротивление изоляции | > 10 кОм | < 1 кОм (пробой) |
При интерпретации показателей важно учитывать влияние температуры. Холодный датчик может показывать небольшие отклонения, но резкие изменения или падение до нуля недопустимы. Если датчик проходит тест на статическое сопротивление, но демонстрирует нестабильность под нагрузкой, его следует заменить.
Обратите внимание на «минусовой» провод. Плохой контакт между массой датчика и кузовом или ЭБУ может смещать сигнал. Иногда достаточно очистить место крепления массового провода на двигателе, чтобы решить проблему.
⚠️ Важно: При проверке электрических цепей избегайте метода «прокалывания» проводов иглой мультиметра. Это может нарушить герметичность изоляции и привести к коррозии проводников. Рекомендуется использовать обратные щупы или снимать разъемы.
Методы устранения неисправности
После определения причины неисправности можно приступать к её устранению. Если проблема связана с проводкой, необходимо заменить поврежденный участок. Скрутки в подкапотном пространстве недопустимы — рекомендуется использовать пайку с термоусадкой или специальные соединительные гильзы. Жгут проводов следует надежно фиксировать хомутами, чтобы избежать контакта с горячими или движущимися частями.
Если вышел из строя датчик, его нужно заменить. Рекомендуется приобретать оригинальные запчасти или проверенные аналоги от известных брендов автоэлектроники, таких как Bosch, Hella, VDO. Дешевые китайские аналоги часто имеют нестабильные характеристики или быстро выходят из строя, что может привести к повторному возникновению ошибки в короткие сроки.
Если диагностика показала, что датчик работает исправно, а проводка в порядке, проблема может заключаться в самом ЭБУ. В редких случаях может сгореть внутренний стабилизатор напряжения или входной каскад АЦП блока управления. Для подтверждения этого диагноза необходимо прозвонить цепь на пинах ЭБУ или заменить блок на исправный.

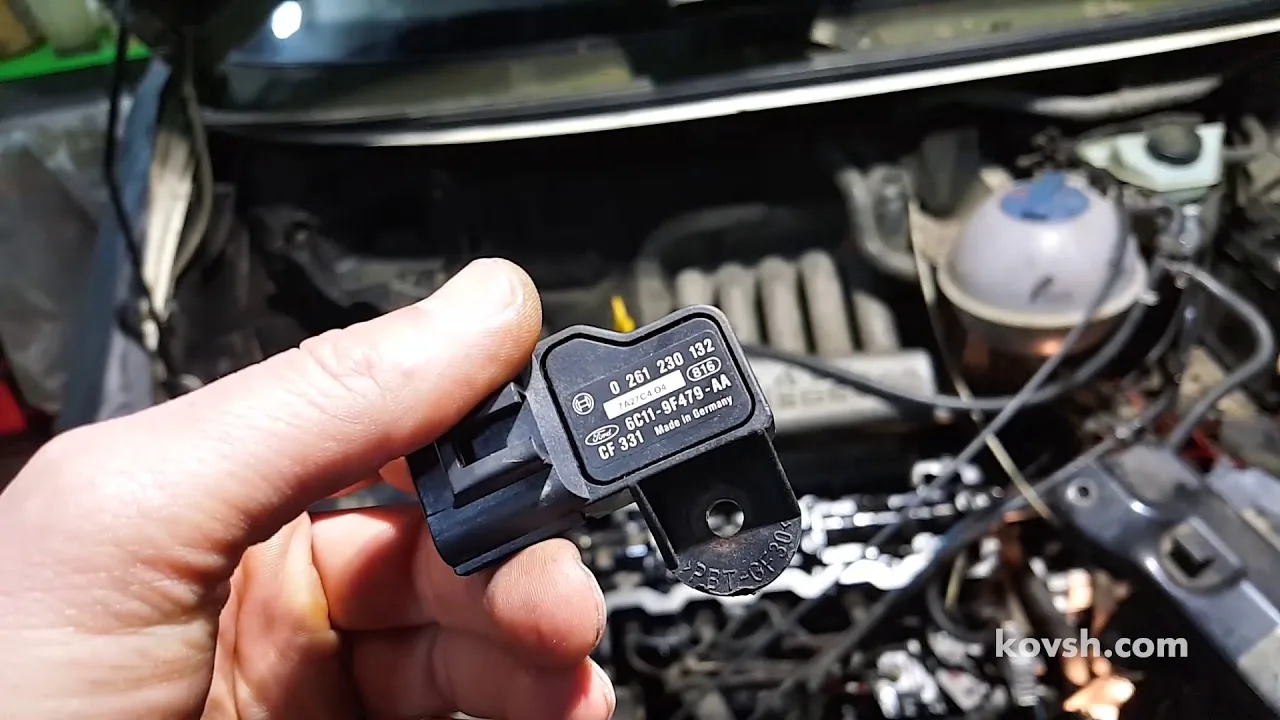

Замена датчика давления наддува
Процесс замены датчика обычно занимает немного времени. Сначала дайте двигателю остыть и отсоедините отрицательную клемму аккумулятора для безопасности. Затем снимите разъем, выкрутите старый датчик и установите новый, используя новую уплотнительную прокладку или герметик, если это предусмотрено конструкцией.
После установки нового датчика подключите разъем и включите зажигание. Не запускайте двигатель, а проверьте показания давления наддува с помощью диагностического сканера. Они должны соответствовать атмосферному давлению (примерно 100 кПа или 1 бар) и не должны отображать ошибок. Затем запустите двигатель и убедитесь, что код SPN 791 FMI 1 больше не активен.
Не забудьте удалить сохраненные коды ошибок из памяти ЭБУ. Даже после устранения проблемы индикатор «Check Engine» может продолжать гореть, пока история ошибок не будет очищена программно или не сбросится автоматически после определенного количества циклов работы двигателя без сбоев.
- Используйте новую уплотнительную прокладку при установке датчика.
- Не перетягивайте датчик при установке, чтобы избежать повреждения резьбы или корпуса.
- Проверьте натяжение ремня генератора и других навесных агрегатов, так как проскальзывание может повлиять на работу вакуумного насоса (если он имеется).
- Убедитесь, что в системе воздухопровода нет утечек после датчика.
Типичные ошибки при диагностике
При устранении кода SPN 791 FMI 1 специалисты часто совершают распространенные ошибки, которые могут затянуть процесс ремонта или привести к повторному возникновению проблемы. Осознание этих нюансов поможет сэкономить время и деньги.
- Замена датчика без проверки проводки — наиболее частая ошибка. Владельцы часто покупают новую деталь, основываясь только на коде ошибки. Однако обрыв провода может остаться незамеченным, и новый датчик окажется неэффективным, что приведет к ненужным расходам.
- Игнорирование состояния разъемов — простая чистка контактов снаружи зачастую оказывается недостаточной. Окислы могут находиться глубоко внутри разъема или на его ответной части, что требует внимательной разборки и обработки специальным контактным спреем.
- Использование неподходящего герметика — при установке датчика некоторые специалисты применяют герметики, которые могут разрушаться под воздействием дизельного топлива или масел из картерных газов. Это может привести к повторным утечкам и загрязнению сенсора.
- Отсутствие проверки воздушной системы — если в системе имеется значительная утечка воздуха до датчика (например, порванный патрубок), датчик может фиксировать низкое давление. ЭБУ воспримет это как неисправность, если алгоритм предполагает наличие давления.
Профилактика и рекомендации по эксплуатации
Чтобы предотвратить повторное возникновение ошибки SPN 791 FMI 1, необходимо внимательно следить за состоянием двигателя и проводить профилактические мероприятия. Регулярная замена воздушных фильтров помогает избежать попадания пыли и абразивных частиц во впускную систему, что увеличивает срок службы датчика и турбокомпрессора.
Важно контролировать уровень масла в двигателе и следить за состоянием системы вентиляции картера. Избыточное давление картерных газов может привести к попаданию масла во впуск, что оседает на датчиках и интеркулере. Очистка впускного коллектора от масляных отложений полезна для двигателей с высоким пробегом.
При мойке двигателя следует проявлять осторожность с водой и химическими средствами. Напорная струя воды может повредить изоляцию разъемов или сам датчик, что приведет к ошибке FMI 1. Рекомендуется защищать электрические компоненты полиэтиленом перед началом мойки.
Сравнение методов диагностики
| Метод | Эффективность | Необходимое оборудование |
|---|---|---|
| Визуальный осмотр | Низкая (30%) | Не требуется |
| Диагностический сканер | Высокая (80%) | Ноутбук/сканер, программное обеспечение |
| Мультиметр | Максимальная (95%) | Мультиметр, схемы |
Использование осциллографа дает наилучшие результаты, позволяя анализировать форму сигнала и выявлять помехи. Однако в полевых условиях достаточно качественного мультиметра и сканера. Важно применять комплексный подход, чтобы избежать поспешных выводов.
Стабильность работы системы наддува
Устранение ошибки SPN 791 FMI 1 восстанавливает заводские параметры мощности и экономичности двигателя. Правильная работа датчика давления наддува является ключевым аспектом для эффективного сгорания топлива и соблюдения экологических стандартов. После ремонта ваш автомобиль снова сможет уверенно справляться с подъемами и обеспечивать необходимую динамику разгона.
Регулярный контроль параметров двигателя через диагностический разъем позволяет выявлять отклонения на ранних этапах. Если вы заметили, что напряжение сигнала датчика стало «плавать» или значения давления изменились, это сигнал к необходимости профилактических мероприятий, чтобы избежать перехода системы в аварийный режим.
Своевременное обслуживание системы впуска и электрических цепей обеспечивает долгую и безпроблемную эксплуатацию грузовика. Учтите, что в современных автомобилях даже небольшая электрическая неисправность может привести к серьезным последствиям для всего силового агрегата.
Анализ данных с помощью сканера OBD-II
Для диагностики неисправностей, связанных с кодом SPN 791 FMI 1, необходимо использовать сканер OBD-II, который позволяет считывать и анализировать данные, поступающие от различных датчиков автомобиля. Данный код указывает на проблему с датчиком давления наддува, что может привести к снижению производительности двигателя и увеличению расхода топлива.
Первым шагом в анализе данных является подключение сканера OBD-II к диагностическому разъему автомобиля. Обычно он располагается под приборной панелью, рядом с рулевой колонкой. После подключения сканера необходимо включить зажигание, но не запускать двигатель. Это позволит сканеру получить доступ к системам автомобиля и считать коды неисправностей.
После подключения и инициализации сканера, следует перейти в раздел, отвечающий за чтение кодов неисправностей. В этом разделе можно увидеть код SPN 791 FMI 1, который указывает на проблему с датчиком давления наддува. Важно также обратить внимание на другие коды, которые могут быть связаны с данной проблемой, так как они могут дать дополнительную информацию о состоянии системы.
Следующим шагом является просмотр параметров в реальном времени. Сканер OBD-II позволяет отслеживать данные, поступающие от датчика давления наддува, такие как текущее давление, температура и другие параметры. Сравнение этих данных с эталонными значениями, указанными в технической документации автомобиля, поможет определить, действительно ли датчик работает неправильно или проблема заключается в других компонентах системы наддува.
Если данные, полученные от датчика, значительно отклоняются от норм, это может указывать на его неисправность. В таком случае рекомендуется провести визуальный осмотр датчика и его соединений на предмет повреждений, коррозии или загрязнений. Также стоит проверить проводку и разъемы на наличие обрывов или плохих контактов.
Если визуальный осмотр не выявил явных проблем, следует провести тестирование датчика давления наддува с помощью мультиметра. Это позволит проверить его электрические характеристики и убедиться в том, что он функционирует в пределах допустимых значений. Если датчик не соответствует спецификациям, его необходимо заменить.
После замены или ремонта датчика давления наддува, важно сбросить коды неисправностей с помощью сканера OBD-II. Это позволит очистить память системы и проверить, исчезнет ли код SPN 791 FMI 1 после повторного запуска двигателя. Если код не появляется снова, это свидетельствует о том, что проблема была успешно устранена.
В заключение, анализ данных с помощью сканера OBD-II является важным этапом в диагностике и ремонте датчика давления наддува. Правильное использование сканера и понимание полученных данных помогут быстро и эффективно выявить и устранить неисправности, что в свою очередь обеспечит надежную работу двигателя и оптимальную производительность автомобиля.
Использование программного обеспечения для диагностики
Для эффективной диагностики и ремонта датчика давления наддува (SPN 791 FMI 1) необходимо использовать специализированное программное обеспечение, которое позволяет проводить комплексный анализ работы системы наддува. Современные диагностические инструменты, такие как сканеры и программные комплексы, предоставляют возможность считывания кодов неисправностей, мониторинга параметров в реальном времени и выполнения тестов на работоспособность датчиков.
Первым шагом в процессе диагностики является подключение диагностического устройства к разъему OBD-II автомобиля. После успешного подключения следует запустить программное обеспечение и выбрать соответствующий протокол для вашего автомобиля. В большинстве случаев, программное обеспечение автоматически определяет марку и модель транспортного средства, что упрощает дальнейшие действия.
После подключения и идентификации автомобиля необходимо перейти к разделу, посвященному считыванию кодов неисправностей. В этом разделе можно найти код SPN 791 FMI 1, который указывает на проблему с датчиком давления наддува. Важно отметить, что наличие этого кода не всегда означает, что датчик неисправен. Необходимо провести дополнительный анализ, чтобы исключить другие возможные причины, такие как неисправности в проводке, разрывы или короткие замыкания.
Следующим этапом является мониторинг параметров работы датчика в реальном времени. Программное обеспечение позволяет отслеживать значения давления наддува, которые должны находиться в определенных пределах в зависимости от условий работы двигателя. Если значения значительно отклоняются от нормы, это может указывать на неисправность датчика или других компонентов системы наддува.
Также стоит обратить внимание на возможность выполнения тестов на работоспособность датчика. Многие диагностические программы предлагают функцию активного тестирования, которая позволяет имитировать различные условия работы двигателя и проверять реакцию датчика. Это может помочь в выявлении скрытых неисправностей, которые не проявляются при обычной эксплуатации.
Кроме того, важно учитывать, что программное обеспечение может предоставлять доступ к технической документации, схемам подключения и рекомендациям по ремонту. Это значительно упрощает процесс диагностики и ремонта, так как позволяет получить всю необходимую информацию в одном месте.
В заключение, использование специализированного программного обеспечения для диагностики датчика давления наддува является неотъемлемой частью процесса ремонта. Оно позволяет не только быстро и точно определить источник проблемы, но и значительно сократить время на устранение неисправностей, что в конечном итоге приводит к повышению надежности и эффективности работы автомобиля.
Обзор аналогичных неисправностей и их решений
В процессе эксплуатации автомобилей, особенно с дизельными двигателями, могут возникать различные неисправности, связанные с системой наддува. Одной из распространенных проблем является ошибка SPN 791 FMI 1, которая указывает на неисправность датчика давления наддува. Для эффективной диагностики и ремонта важно понимать, какие аналогичные неисправности могут возникать и как их можно решить.
Одной из наиболее частых причин возникновения ошибки SPN 791 является неправильная работа самого датчика давления. Это может быть вызвано загрязнением или механическим повреждением датчика, что приводит к неправильным показаниям. В таких случаях рекомендуется провести визуальный осмотр датчика, очистить его от загрязнений или заменить, если он поврежден.
Еще одной причиной может быть нарушение герметичности системы наддува. Утечки воздуха в системе могут приводить к тому, что датчик давления будет фиксировать неверные значения. Для диагностики данной проблемы необходимо провести проверку всех соединений и патрубков на наличие трещин или разрывов. В случае обнаружения утечек, следует заменить поврежденные элементы.
Также стоит обратить внимание на состояние турбокомпрессора. Если он работает некорректно, это может вызвать неправильные показания датчика давления. В таких ситуациях необходимо проверить работу турбокомпрессора, а также его соединения с системой наддува. Если выявлены неисправности, потребуется провести ремонт или замену турбокомпрессора.
Не стоит забывать и о программном обеспечении автомобиля. Иногда ошибка SPN 791 FMI 1 может быть связана с некорректной работой ЭБУ (электронного блока управления). В таких случаях рекомендуется обновить программное обеспечение или выполнить сброс ошибок, если это возможно.
Кроме того, стоит учитывать, что неисправности в системе впрыска топлива также могут влиять на работу датчика давления наддува. Неправильная подача топлива может привести к изменению давления в системе, что будет фиксироваться датчиком. В таких случаях необходимо провести диагностику системы впрыска и устранить выявленные проблемы.
В заключение, диагностика и ремонт датчика давления наддува требуют комплексного подхода. Важно учитывать все возможные причины возникновения ошибки SPN 791 FMI 1 и проводить тщательную проверку всех компонентов системы наддува. Это позволит не только устранить текущую неисправность, но и предотвратить ее повторное возникновение в будущем.
