Стартер КАМАЗ 6520 Евро 4 играет ключевую роль в запуске двигателя, и его надежная работа критически важна для бесперебойной эксплуатации автомобиля. В данной статье мы подробно рассмотрим устройство стартера, его основные компоненты и принципы работы, а также предложим методы диагностики и ремонта. Вы найдете схемы, коды ошибок и параметры проверки, что поможет вам быстро выявить и устранить неисправности. Также мы поделимся рекомендациями по замене бендикса и втягивающего реле, что позволит вам самостоятельно поддерживать стартер в исправном состоянии и продлить срок его службы.
Конструктивные особенности и маркировка стартеров
На самосвалах КАМАЗ 6520, соответствующих экологическому стандарту Евро-4, устанавливаются стартеры двух типов, зависящих от модификации двигателя. Для дизельных двигателей Cummins ISBe4.5 и ISBe6.7 используются электромеханические стартеры с планетарным редуктором, что обеспечивает высокий крутящий момент при небольших размерах. Двигатели семейства КАМАЗ-740.73-740.75 комплектуются аналогичными устройствами, но с другими посадочными размерами и электрическими характеристиками.
Главное отличие современных стартеров от традиционных — наличие встроенного редуктора. Он уменьшает нагрузку на обмотку якоря и позволяет использовать более легкие и компактные электродвигатели. Планетарный механизм значительно улучшает надежность запуска в зимних условиях, но требует специальных смазочных материалов, сохраняющих свои свойства при низких температурах. Неподходящая смазка может привести к заклиниванию сателлитов и выходу узла из строя.
Идентификация узла осуществляется по заводской маркировке, которая наносится на корпус или специальную бирку. Номер изделия обычно начинается с префикса, указывающего на производителя (например, 2522, 3002 или BAZ), и содержит информацию о напряжении бортовой сети и направлении вращения. Для КАМАЗ 6520 Евро-4 характерно использование стартеров с напряжением 24 вольта и правым направлением вращения вала.
Основные технические параметры
Электрические параметры пускового устройства строго определены производителем и должны соответствовать информации в паспорте изделия. Превышение допустимых значений тока или снижение напряжения ниже критического уровня указывает на возможные неисправности внутренних компонентов. Одним из ключевых показателей является мощность: для двигателей объемом свыше 10 литров она должна составлять не менее 6-8 кВт, в зависимости от степени сжатия.
В таблице ниже представлены сравнительные характеристики стартеров, которые чаще всего используются в технике данной модели:
| Параметр | Стартер для Cummins ISBe | Стартер для КАМАЗ-740.7x |
|---|---|---|
| Номинальное напряжение | 24 В | 24 В |
| Мощность | 6.0 - 7.5 кВт | 8.0 кВт |
| Число зубьев шестерни | 9 или 10 | 10 |
Срок службы устройства зависит от состояния системы зарядки и правил эксплуатации. Частые запуски «на пределе» возможностей аккумулятора могут привести к перегреву обмоток и ухудшению изоляции. Тепловая защита, присутствующая в некоторых современных моделях, может временно отключать стартер после нескольких неудачных попыток запуска, требуя времени для охлаждения.
| Компонент | Описание | Возможные неисправности |
|---|---|---|
| Стартер | Электрический двигатель для запуска ДВС | Не крутит двигатель, щелчки при запуске |
| Бендикс | Механизм для соединения стартера с ДВС | Заедание, не выдвигается |
| Реле стартера | Устройство для управления подачей тока | Не срабатывает, перегрев |
| Аккумулятор | Источник питания для стартера | Разряжен, низкое напряжение |
| Провода | Соединения между компонентами | Обрыв, коррозия, плохой контакт |
| Зажигание | Система, обеспечивающая искру для запуска | Неисправность системы зажигания |
| Механизм включения | Устройство для активации стартера | Неисправность переключателя |
Интересные факты
Вот несколько интересных фактов о стартере КАМАЗ 6520 Евро 4, его устройстве, диагностике и ремонте:
Устройство стартера: Стартер КАМАЗ 6520 Евро 4 оснащен мощным электродвигателем, который обеспечивает высокую крутящую силу для запуска двигателя. Важной частью его конструкции является редуктор, который увеличивает момент вращения, позволяя стартеру эффективно запускать двигатель даже в условиях низких температур.
Диагностика неисправностей: Одним из распространенных методов диагностики стартера является проверка его работы с помощью мультиметра. Измеряя напряжение на клеммах стартера во время попытки запуска, можно определить, поступает ли достаточное количество энергии. Если напряжение низкое, это может указывать на проблемы с аккумулятором или проводкой.
Ремонт и обслуживание: Стартеры КАМАЗ 6520 Евро 4 часто требуют регулярного обслуживания, включая чистку контактов и проверку щеток. Замена изношенных щеток и подшипников может значительно продлить срок службы устройства. Кроме того, важно следить за состоянием проводов и соединений, так как коррозия может привести к снижению эффективности стартера.
Типичные неисправности и первичная диагностика

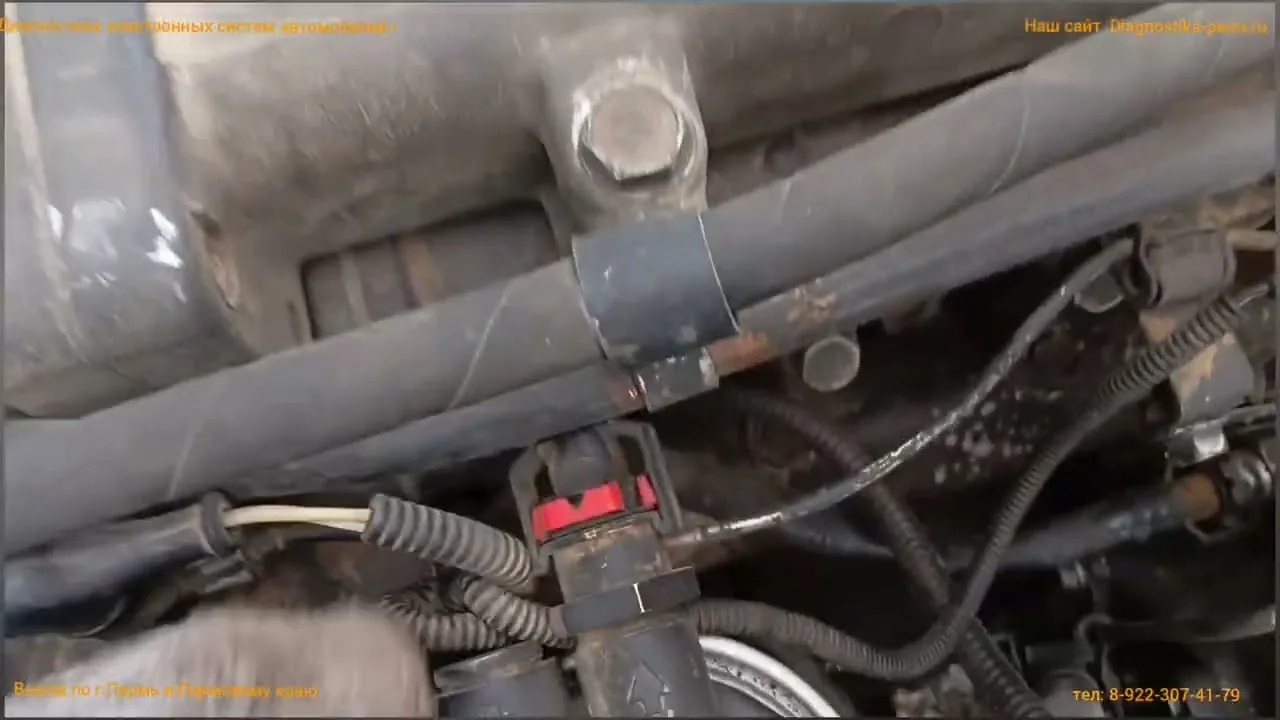

Перед демонтажом стартера с двигателя важно устранить внешние факторы, влияющие на его работу. Примерно 70% проблем с запуском на КАМАЗ 6520 связаны с окислением клемм, плохим контактом «массы» или недостаточной зарядкой аккумуляторов. Первоначальная диагностика должна проводиться с помощью вольтметра и визуального осмотра проводов, соединяющих тяговое реле.
Если при повороте ключа зажигания слышен резкий щелчок, но вал не вращается, это может указывать на срабатывание тягового реле при неисправной главной цепи или заклинивании бендикса. При полном отсутствии реакции и звуков необходимо проверить наличие напряжения на управляющем выводе реле. Отсутствие напряжения может быть связано с неисправностью замка зажигания, реле блокировки или обрывом в управляющей цепи.
Диагностика тягового реле и бендикса
Тяговое реле выполняет две основные функции: замыкает силовые контакты для подачи пускового тока и выдвигает бендикс для сцепления с маховиком. Если вы слышите щелчок реле, но двигатель не запускается, это может указывать на подгорание контактных пятачков внутри реле. Чтобы проверить это, подайте напряжение непосредственно на силовой контакт стартера, минуя реле. Если двигатель начинает вращаться, проблема заключается в реле или в цепи управления.
Бендикс, или обгонная муфта, передает крутящий момент от стартера к маховику. Износ зубьев шестерни или венца маховика может вызывать характерный хруст при попытке запуска. Если шестерня бендикса свободно прокручивается в обе стороны при ручном вращении, это свидетельствует о неисправности муфты, и ее необходимо заменить, так как она не передает усилие на маховик.
Распространенной проблемой является заедание шестерни бендикса на шлицах вала, что может быть вызвано загустевшей смазкой или загрязнением. В этом случае потребуется снять стартер, очистить вал и нанести смазку на основе графита или специализированного состава. Использование литиевых смазок не рекомендуется из-за их поведения при высоких температурах.
Дефектовка щеточного узла и коллектора
Если стартер вращается медленно или работает нестабильно, причиной могут быть износ графитовых щеток или загрязнение коллектора. При разборке узла важно тщательно проверить поверхность коллектора: она должна быть ровной, без глубоких борозд и нагара. Потемнение ламелей может указывать на перегрев или нарушение изоляции.
Щетки должны быть длиной не менее 10-12 мм и плотно прижиматься к коллектору благодаря пружинам. Ослабление пружин может привести к искрению и быстрому износу коллектора. Замена щеток производится вместе со щеткодержателем, так как пайка новых щеток на месте часто приводит к некачественному результату.
Процесс демонтажа и замены компонентов

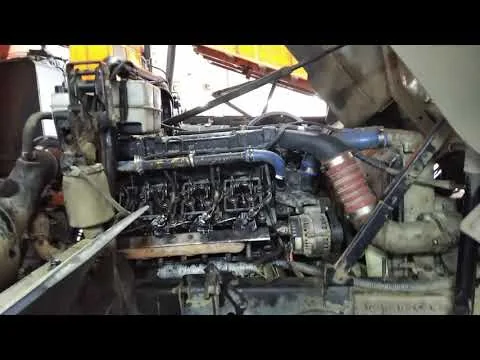

Замена стартера на КАМАЗ 6520 требует доступа к нижней части двигателя, что может быть затруднено конструкцией рамы и установленного оборудования. Перед началом работы важно полностью обесточить автомобиль, отключив клеммы аккумуляторов. Это поможет избежать случайного короткого замыкания при снятии силовых проводов.
Для доступа к крепежным элементам может понадобиться снять защитные экраны, воздуховоды или частично разобрать элементы выхлопной системы, в зависимости от модификации кабины и двигателя. Обычно стартер крепится на трех или четырех болтах, которые могут быть корродированы, поэтому рекомендуется предварительно обработать их проникающей смазкой.
При отсоединении проводов полезно пометить их маркером или сделать фотографию схемы подключения, чтобы избежать ошибок при сборке. Также важно обратить внимание на состояние силовых клемм: если наконечники оплавлены или окислены, их следует заменить.
Замена втягивающего реле
Замена тягового реле не всегда требует полного снятия стартера, если доступ к нему позволяет. Однако на модели КАМАЗ 6520 чаще всего необходимо демонтировать узел. Процедура замены включает откручивание двух или трех болтов, которые крепят реле к корпусу, а также отсоединение перемычки от обмотки статора.
При установке нового реле важно смазать подвижные элементы механизма привода тонким слоем смазки. Проверьте, чтобы рычаг привода свободно двигался и не заедал. После завершения сборки рекомендуется протестировать ход шестерни бендикса: при подаче напряжения на управляющий контакт она должна легко выдвигаться и возвращаться обратно при отключении питания.
Если вы планируете заменить только реле, убедитесь, что выбранная модель полностью совместима с вашим стартером. Различия могут возникнуть в длине штока, ходе сердечника и расположении крепежных отверстий. Несоответствие этих параметров может привести к неполному замыканию контактов или невозможности зацепления шестерни.
Электрическая схема и взаимодействие с ЭБУ
На двигателях стандарта Евро-4 цепь запуска стартера интегрирована в систему управления автомобилем. Сигнал от замка зажигания не поступает напрямую на стартер, а проходит через блок управления или промежуточные реле, которые контролируют состояние системы. Электронный блок управления (ЭБУ) может предотвратить запуск двигателя при низком уровне масла, резком падении давления или наличии неисправностей в иммобилайзере.
В электрической схеме выделяются две ключевые цепи: цепь управления (тонкие провода) и силовая цепь (толстые провода). Проблемы в любой из этих цепей могут привести к невозможности запуска. Для диагностики используется мультиметр, который помогает выявить падение напряжения на каждом участке цепи.
Ниже представлена упрощенная таблица, показывающая соответствие контактов и их назначения:
| Контакт | Назначение | Нормативное значение |
|---|---|---|
| 30 (или M12) | Питание от аккумулятора (постоянный плюс) | 24-28 В |
| 50 | Управление (запуск) | 24 В (при повороте ключа) |
| Масса | Соединение с корпусом | 0 Ом (прозвонка) |
Анализ кодов ошибок
Современные диагностические системы могут считывать коды ошибок, связанные с цепью стартера, через диагностический разъем. Эти ошибки указывают на возможные проблемы, такие как разрыв цепи управления, короткое замыкание или недостаточное напряжение при запуске. Для расшифровки кодов используется специализированное программное обеспечение, например, OpenDiag или дилерские сканеры.
Одной из распространенных ошибок является код, указывающий на «Низкое напряжение бортовой сети при запуске». Однако это не всегда свидетельствует о неисправности стартера; часто проблема заключается в сульфатации аккумуляторов или окислении клемм. Система Евро-4 очень чувствительна к качеству напряжения и может не инициировать запуск, если параметры не соответствуют установленным нормам.
Типичные ошибки при ремонте и обслуживании
В процессе восстановления пусковой системы механики часто совершают ошибки, которые могут значительно сократить срок службы нового или отремонтированного узла. Осознание этих нюансов поможет избежать повторных поломок и дополнительных расходов.
- Неправильный выбор смазки — использование графитной или тугоплавкой смазки в редукторе и на валу бендикса при низких температурах может привести к заклиниванию. Важно применять морозостойкие смазочные материалы, рекомендованные производителем.
- Игнорирование состояния «массы» — установка нового стартера на окисленный или плохо очищенный корпус двигателя может вызвать падение напряжения и перегрев. Место крепления должно быть очищено до металлического блеска.
- Чрезмерная затяжка крепежных болтов — избыточное усилие при затягивании болтов крепления стартера или реле может привести к трещинам в алюминиевом корпусе или деформации посадочных мест. Рекомендуется использовать динамометрический ключ для контроля усилия.
- Недостаточная проверка маховика — установка нового бендикса на изношенный венец маховика может привести к быстрому выкрашиванию зубьев новой шестерни. При замене стартера всегда проверяйте состояние зубцов маховика через смотровое окно.
Рекомендации по продлению ресурса системы запуска
Долговечность стартера на КАМАЗ 6520 зависит не только от качества устройства, но и от условий эксплуатации грузовика. Регулярное техническое обслуживание, включая проверку натяжения ремней генератора и состояния аккумуляторной батареи, помогает поддерживать систему в исправном состоянии. Важно следить за тем, чтобы продолжительность одного запуска не превышала 10-15 секунд.
После неудачной попытки запуска следует сделать перерыв, чтобы обмотки остудились, а химическая реакция в аккумуляторах восстановилась. Максимально допустимо проводить 3-4 попытки подряд с интервалом в 30-60 секунд. Продолжение попыток без устранения причины неисправности может привести к поломке стартера и глубокому разряду батарей.
Перед началом зимнего сезона рекомендуется провести профилактические работы: снять стартер, очистить его от загрязнений, проверить щетки и смазать редуктор. Профилактический ремонт обойдется значительно дешевле, чем экстренная замена устройства в полевых условиях или покупка нового оригинального стартера.
⚠️ Внимание! В зимний период используйте только исправные аккумуляторы с полной зарядкой. Попытка запуска с «крутым» стартером на разряженных батареях может привести к перегоранию обмоток или свариванию контактной группы реле.
⚠️ Внимание! Не допускайте работы стартера после запуска двигателя. Это может вызвать разрушение бендикса и повреждение венца маховика из-за превышения допустимых оборотов якоря.
Соблюдение этих рекомендаций и своевременное реагирование на первые признаки неисправностей обеспечат надежный запуск двигателя КАМАЗ 6520 в любых условиях. Правильная диагностика и качественный ремонт помогут значительно продлить срок службы дорогостоящих узлов и избежать простоев техники.
Обзор современных аналогов и заменителей стартеров
Стартеры для КАМАЗ 6520 Евро 4 являются важным компонентом системы запуска двигателя, и их надежность напрямую влияет на эксплуатационные характеристики автомобиля. На рынке существует множество аналогов и заменителей, которые могут быть использованы вместо оригинальных стартеров. Рассмотрим подробнее, какие варианты доступны и на что стоит обратить внимание при выборе.
Первым делом стоит отметить, что стартеры могут различаться по мощности, конструкции и типу подключения. Оригинальные стартеры, как правило, имеют высокую степень надежности и долговечности, однако их стоимость может быть значительно выше, чем у аналогов. Поэтому многие владельцы КАМАЗов рассматривают возможность установки заменителей.
Среди популярных аналогов можно выделить стартеры от таких производителей, как Bosch, Valeo и Iskra. Эти компании зарекомендовали себя на рынке автокомпонентов и предлагают продукцию, соответствующую высоким стандартам качества. Например, стартеры Bosch отличаются высокой эффективностью и долговечностью, что делает их хорошим выбором для эксплуатации в тяжелых условиях.
При выборе заменителя важно учитывать следующие аспекты:
- Совместимость: Убедитесь, что стартер подходит именно для модели КАМАЗ 6520 Евро 4. Для этого можно обратиться к технической документации или консультироваться с продавцом.
- Мощность: Стартер должен иметь достаточную мощность для запуска двигателя. Обычно для КАМАЗов используются стартеры мощностью от 3 до 5 кВт.
- Гарантия: Обратите внимание на наличие гарантии от производителя. Это может служить дополнительной гарантией качества.
- Отзывы пользователей: Изучите отзывы и рекомендации других владельцев КАМАЗов, которые уже использовали аналогичные стартеры. Это поможет избежать неудачных покупок.
Также стоит упомянуть о менее известных производителях, которые могут предлагать более доступные по цене стартеры. Однако здесь важно быть особенно осторожным, так как низкая цена может свидетельствовать о низком качестве. Рекомендуется проверять наличие сертификатов и соответствие стандартам.
В заключение, выбор стартеров для КАМАЗ 6520 Евро 4 требует внимательного подхода. Оригинальные стартеры обеспечивают надежность и долговечность, в то время как аналоги могут стать более экономичным вариантом, если правильно подойти к их выбору. Всегда стоит учитывать совместимость, мощность и отзывы пользователей, чтобы обеспечить бесперебойную работу автомобиля.
Сравнение цен и качества
При выборе стартера для КАМАЗ 6520 Евро 4 важным аспектом является соотношение цены и качества. На рынке представлено множество производителей, предлагающих как оригинальные, так и неоригинальные стартеры. Оригинальные стартеры, как правило, имеют более высокую цену, но и гарантируют надежность и долговечность. Они разрабатываются с учетом всех особенностей конкретной модели автомобиля и проходят строгий контроль качества.
Неоригинальные стартеры, в свою очередь, могут предложить более низкую цену, что делает их привлекательными для владельцев, стремящихся сэкономить. Однако стоит учитывать, что такие стартеры могут иметь более короткий срок службы и не всегда соответствуют заявленным характеристикам. Часто они производятся с использованием менее качественных материалов и технологий, что может привести к быстрому износу и необходимости частого ремонта или замены.
При сравнении цен важно учитывать не только стоимость самого стартера, но и возможные дополнительные расходы на его установку и последующее обслуживание. Оригинальные стартеры могут требовать меньших затрат на ремонт, так как они, как правило, менее подвержены поломкам. В то время как неоригинальные могут потребовать более частой замены, что в конечном итоге увеличивает общие затраты на эксплуатацию автомобиля.
Также следует обратить внимание на отзывы других владельцев и специалистов. Часто можно встретить мнения о том, что некоторые неоригинальные стартеры могут быть вполне надежными и служить долго, но для этого необходимо тщательно выбирать производителя и модель. Рекомендуется изучить рынок, сравнить предложения различных поставщиков и обратить внимание на гарантийные условия.
В заключение, при выборе стартера для КАМАЗ 6520 Евро 4 необходимо тщательно взвесить все «за» и «против» как оригинальных, так и неоригинальных вариантов. Оптимальным решением может стать выбор стартера, который сочетает в себе разумную цену и высокое качество, что обеспечит надежную работу автомобиля на протяжении длительного времени.
Профилактическое обслуживание стартеров
Профилактическое обслуживание стартеров является важной частью технического обслуживания автомобилей, особенно для грузовых моделей, таких как КАМАЗ 6520 Евро 4. Правильное и регулярное обслуживание стартеров позволяет предотвратить множество проблем, связанных с запуском двигателя, и продлить срок службы данного узла.
Первым шагом в профилактическом обслуживании стартеров является визуальный осмотр. Необходимо проверить состояние проводов и соединений, убедиться в отсутствии коррозии на клеммах и контактах. Коррозия может привести к плохому контакту и, как следствие, к недостаточной мощности, передаваемой на стартер. Если обнаружены повреждения, следует заменить провода или очистить контакты.
Следующим этапом является проверка уровня заряда аккумулятора. Стартер работает эффективно только при достаточном напряжении. Если аккумулятор разряжен, это может привести к неправильной работе стартера или его поломке. Рекомендуется проверять аккумулятор на наличие утечек и проводить его зарядку при необходимости.
Также важно следить за состоянием самого стартера. Для этого необходимо периодически снимать стартер и проверять его на наличие механических повреждений, таких как трещины на корпусе или износ щеток. Если щетки изношены, их следует заменить, так как это может привести к снижению эффективности работы стартера.
Не менее важным аспектом является проверка втягивающего реле. Оно отвечает за подачу напряжения на обмотки стартера. Если реле не срабатывает, стартер не будет работать. Для диагностики реле можно использовать мультиметр, проверяя его на наличие напряжения и целостность цепи.
Кроме того, рекомендуется периодически смазывать подвижные части стартера, такие как валы и шестерни, специальными смазочными материалами. Это поможет избежать износа и заедания механизмов, что может привести к поломке стартера.
Наконец, стоит отметить, что профилактическое обслуживание стартеров должно проводиться в соответствии с рекомендациями производителя. Регулярные проверки и замены изношенных деталей помогут избежать серьезных поломок и обеспечат надежный запуск двигателя в любых условиях.
Регулярные проверки и замены расходных материалов
Регулярные проверки и замены расходных материалов являются важной частью обслуживания стартера КАМАЗ 6520 Евро 4. Правильное внимание к этим аспектам поможет продлить срок службы устройства и предотвратить возможные поломки.
Первым шагом в процессе обслуживания является проверка состояния аккумуляторной батареи. Стартер зависит от надежного источника питания, и любые проблемы с аккумулятором могут привести к его неправильной работе. Рекомендуется регулярно проверять уровень заряда, а также состояние клемм и проводов на наличие коррозии или повреждений.
Следующим важным элементом является проверка проводки стартера. Необходимо осмотреть все соединения на предмет износа, трещин или обгорания. Если обнаружены повреждения, их следует немедленно устранить, так как это может привести к короткому замыканию или перегреву устройства.
Также стоит обратить внимание на состояние реле и предохранителей, связанных со стартером. Эти компоненты могут выходить из строя, что также негативно сказывается на работе стартера. Рекомендуется периодически проверять их работоспособность и при необходимости заменять.
Замена щеток стартера — еще один важный аспект регулярного обслуживания. Щетки со временем изнашиваются, что может привести к снижению мощности стартера и его перегреву. Рекомендуется проверять их состояние каждые 20-30 тысяч километров пробега и заменять при необходимости.
Не менее важным является и состояние подшипников. Они обеспечивают плавную работу ротора стартера. Если подшипники начинают издавать шум или заклинивают, это может привести к серьезным повреждениям устройства. Рекомендуется смазывать их специальными маслами и при необходимости заменять.
Кроме того, стоит уделить внимание чистоте стартера. Накопление грязи и пыли может ухудшить его работу. Регулярная очистка внешней поверхности стартера и его внутренних компонентов поможет избежать перегрева и других проблем.
В заключение, регулярные проверки и замены расходных материалов стартера КАМАЗ 6520 Евро 4 являются залогом его надежной работы. Следуя рекомендациям по обслуживанию, можно значительно продлить срок службы устройства и избежать дорогостоящих ремонтов в будущем.
