Статья посвящена устройству и ремонту стартера КАМАЗ, который является ключевым элементом в системе запуска двигателя. Правильное понимание конструкции стартера, а также знание его схемы и принципа работы, позволит владельцам и механикам эффективно диагностировать и устранять неисправности, возникающие в процессе эксплуатации. В данной статье вы найдете подробную инструкцию по разборке стартера, а также анализ распространенных проблем, связанных с электромагнитным тяговым реле, бендиксом и якорем, что поможет обеспечить надежную работу автомобиля и продлить срок службы его компонентов.

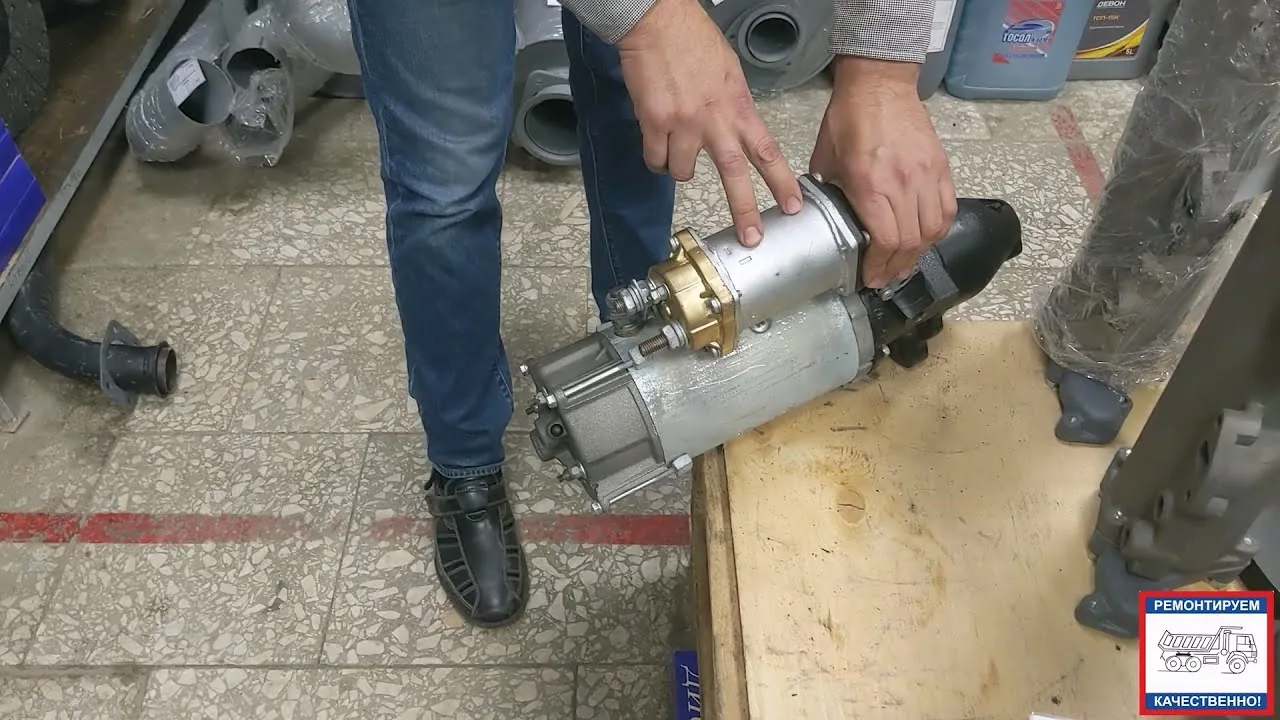

Общая компоновка и принцип действия узла
На грузовиках Камского автозавода, включая популярные модели 5320, 5511 и современные КАМАЗ-65115, устанавливаются стартеры постоянного тока с последовательным смешанным возбуждением.
Основная функция этого устройства — быстро создать высокий крутящий момент для вращения коленчатого вала дизельного двигателя до его стабильной работы.
Структурно стартер представляет собой цилиндрический корпус, внутри которого находятся статорные полюса с обмотками возбуждения и вращающийся якорь с коллектором.
Ключевым компонентом является механизм привода, который передает вращение на маховик двигателя и автоматически отключается после запуска, предотвращая разнос якоря.
Рабочий процесс начинается с подачи напряжения на обмотки тягового реле, установленного на корпусе стартера.
Под воздействием магнитного поля сердечник реле перемещается, замыкая силовые контакты для подачи тока на обмотки электродвигателя и одновременно выдвигая шестерню привода в зацепление с венцом маховика.
После успешного запуска двигателя и отпускания ключа зажигания цепь разрывается, а возвратная пружина возвращает шестерню в исходное положение.
⚠️ Важно: Перед началом любых работ по демонтажу или диагностике стартера обязательно отключите массу автомобиля, чтобы избежать короткого замыкания или поражения электрическим током.
Эффективность работы системы зависит от состояния аккумуляторов и качества контактных соединений.
Снижение напряжения на клеммах стартера ниже допустимого уровня может привести к уменьшению мощности и невозможности запустить холодный двигатель.
Конструкция электромагнитного тягового реле
Тяговое реле играет ключевую роль в системе управления, обеспечивая синхронизацию выдвижения шестерни и подачу питания на электродвигатель.
Внутри реле находятся две обмотки: втягивающая и удерживающая. Они создают магнитное поле, необходимое для перемещения подвижного сердечника.
Силовые контакты, известные как «пятаки», изготовлены из меди и могут выдерживать токи до нескольких сотен ампер, минимизируя искрение и перегрев.
Когда ключ поворачивается в замке зажигания, ток поступает на обмотки реле, создавая силу, которая преодолевает сопротивление возвратной пружины.
Подвижный сердечник через шток воздействует на рычаг привода, выталкивая шестерню бендикса вперед.
В конечной позиции сердечник замыкает медные контактные пластины, подавая полное напряжение от аккумуляторов на обмотки стартера.
Одна из распространенных неисправностей — подгорание контактных дисков и пятачков, что приводит к снижению напряжения и характерному щелчку реле без запуска двигателя.
Также может произойти обрыв втягивающей обмотки, что полностью блокирует работу реле, или короткое замыкание, вызывающее перегрев устройства.
Для диагностики необходимо измерить сопротивление обмоток с помощью мультиметра и визуально проверить состояние контактной группы после разборки.
| Параметр | Нормальное значение | Признак неисправности |
|---|---|---|
| Сопротивление втягивающей обмотки | 0,4 - 0,6 Ом | Обрыв или короткое замыкание при отклонении |
| Сопротивление удерживающей обмотки | 0,8 - 1,2 Ом | Реле не удерживает шестерню |
| Зазор между пятаками | 1,5 - 2,5 мм | Подгорание контактов |
Восстановление работоспособности реле часто возможно путем очистки контактных поверхностей или замены медных пятачков и контактной пластины.
Важно следить за чистотой поверхности сердечника, так как окисление может привести к залипанию реле в выдвинутом состоянии.
| Элемент стартера | Описание | Возможные неисправности |
|---|---|---|
| Бендикс | Устройство для соединения стартера с маховиком | Заклинивание, износ зубьев |
| Щетки | Элементы, обеспечивающие контакт с коллектором | Износ, плохой контакт |
| Ротор | Вращающаяся часть стартера | Деформация, обгорание обмоток |
| Статор | Неподвижная часть с обмотками | Короткое замыкание, обрыв обмоток |
| Редуктор | Уменьшает скорость вращения и увеличивает крутящий момент | Износ шестерен, люфт |
| Корпус | Защищает внутренние элементы стартера | Трещины, коррозия |
| Электромагнит | Включает и выключает стартер | Неисправность катушки, залипание |
Интересные факты
Вот несколько интересных фактов о конструкции и ремонте стартера КАМАЗ:
Электрический стартер: Стартеры на автомобилях КАМАЗ обычно имеют мощность от 3 до 5 кВт и работают на напряжении 12 В. Они используют электромагнитный переключатель для активации, что позволяет эффективно запускать двигатель даже в условиях низких температур.
Конструкция с редуктором: Многие модели стартеров КАМАЗ оснащены редукторами, которые увеличивают крутящий момент на валу стартера. Это особенно важно для тяжелых грузовиков, так как они требуют значительных усилий для запуска двигателя, особенно после длительного простоя.
Ремонт и обслуживание: Ремонт стартера КАМАЗ часто включает замену щеток, подшипников и втягивающего реле. Важно регулярно проверять состояние стартера и его компонентов, так как своевременное обслуживание может значительно продлить срок службы устройства и предотвратить более серьезные поломки.
Анализ электродвигателя: якорь и статор
Сердцем стартера является электродвигатель постоянного тока, состоящий из неподвижного статора и вращающегося якоря.
Статор выполнен в форме стального цилиндра, на внутренней поверхности которого размещены четыре полюса с обмотками возбуждения.
Якорь представляет собой вал с сердечником, собранным из пластин, в пазах которого находится медная обмотка. Концы обмотки соединены с пластинами коллектора.
Ток к обмотке якоря поступает через графитовые щетки, установленные в щеткодержателях и прижимаемые пружинами к коллектору.
Во время эксплуатации коллекторно-щеточный узел подвергается наибольшему износу.
Графитовые щетки постепенно стираются, а пружины теряют упругость, что может ухудшить контакт и вызвать искрение.
На поверхности коллектора может образовываться нагар или повреждаться изоляция между ламелями, что приводит к пульсации тока и снижению мощности.

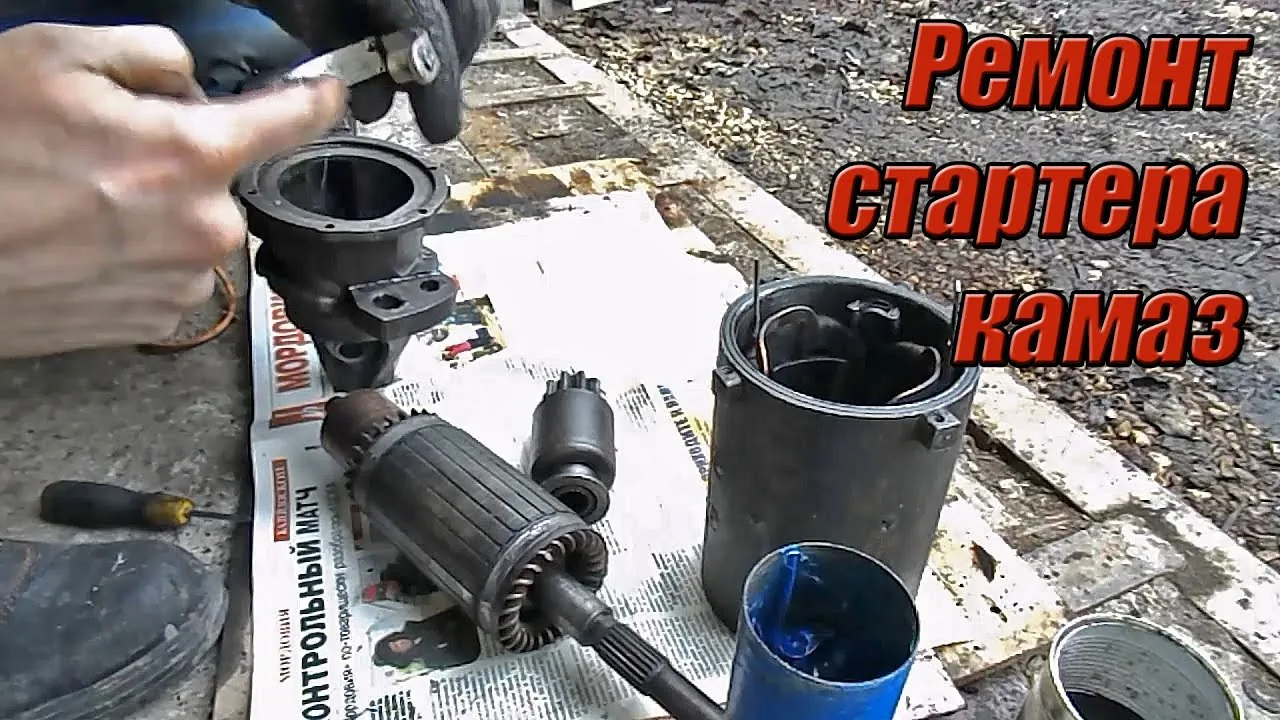

Для проверки состояния якоря необходимо снять заднюю крышку и осмотреть коллектор.
Если на поверхности видны глубокие борозды или выгоревшие пластины, якорь нуждается в проточке на токарном станке или замене.
Также важно проверить наличие замыкания обмоток на массу, прозванивая ламели коллектора и вал якоря с помощью мультиметра.
- Снимите заднюю крышку стартера, предварительно открутив стяжные болты.
- Осмотрите состояние щеток: их остаточная высота должна быть не менее 50% от новой.
- Проверьте легкость перемещения щеток в щеткодержателях, исключая заклинивание.
- Продуйте внутренности сжатым воздухом для удаления угольной пыли.
Обмотки возбуждения статора следует проверять на наличие обрывов и коротких замыканий между витками.
Потемнение изоляции проводов или появление запаха гари указывает на перегрев и необходимость перемотки или замены катушек.
Крепление полюсов к корпусу должно быть надежным, так как вибрация во время работы двигателя может ослабить болты крепления.
Механизм привода и бендикс
Механизм привода, часто называемый бендиксом, передает крутящий момент от вала якоря к зубчатому венцу маховика двигателя.
Ключевым компонентом этого механизма является муфта свободного хода, внутри которой находятся ролики или клинья, помещенные в специальные пазы обоймы.
Принцип работы основан на заклинивании роликов между внутренней обоймой и внешней шестерней при вращении в одном направлении.
Когда обороты шестерни превышают обороты якоря (после запуска двигателя), ролики расклиниваются, и шестерня может свободно вращаться, не передавая усилие на вал.
Наиболее распространенной проблемой бендикса является проскальзывание шестерни под нагрузкой.
Это происходит из-за износа рабочих поверхностей роликов и обоймы, а также загрязнения смазки частицами износа.
В результате стартер вращает якорь с высокой скоростью, но двигатель остается неподвижным, что сопровождается характерным визгом.
Чтобы проверить работу механизма привода, зажмите шестерню в тисках с мягкими губками и попытайтесь прокрутить вал бендикса.
В одну сторону вал должен вращаться с большим усилием или блокироваться, а в другую — свободно.
Если шестерня вращается в обе стороны или имеет люфт, необходимо заменить муфту свободного хода.
- Износ зубьев шестерни может привести к шумному зацеплению и повреждению венца маховика.
- Загустевшая смазка при низких температурах может затруднить быстрое выдвижение шестерни.
- Повреждение возвратной пружины не позволяет шестерне вернуться в исходное положение после запуска.
- Трещины на корпусе муфты могут привести к ее разрушению под нагрузкой.
Смазка механизма привода должна быть морозостойкой и не загустевать при отрицательных температурах.
Использование неподходящих смазок, таких как Литол-24 в чистом виде зимой, может привести к отказу стартера в мороз.
Типичные ошибки при обслуживании и ремонте
Неквалифицированное вмешательство в работу системы запуска часто сокращает срок службы нового или восстановленного компонента.
Многие проблемы возникают из-за игнорирования простых диагностических правил и использования неподходящих материалов.
Особое внимание следует уделить правильной сборке и регулировке зазоров, так как это напрямую влияет на надежность контактов и функционирование механизма.
- Неучет состояния аккумуляторов — диагностика стартера при разряженных или неисправных аккумуляторах приводит к ложным выводам, так как устройство не получает необходимого тока.
- Применение графитовой смазки для коллектора — строго запрещено смазывать коллектор и щетки, так как это может вызвать короткое замыкание ламелей и быстрое повреждение якоря.
- Установка медных прокладок вместо текстолитовых — при замене втягивающего реле важно использовать изоляционные прокладки нужной толщины, иначе может нарушиться движение сердечника.
- Чрезмерная затяжка стяжных болтов — избыточное усилие при сборке корпуса стартера может привести к деформации втулок и заклиниванию якоря.
⚠️ Важно: При замене щеток обязательно притирайте их к коллектору на низких оборотах без нагрузки, чтобы обеспечить надежное прилегание рабочей поверхности.
Водители часто пытаются продлить срок службы стартера, увеличивая натяжение пружин щеткодержателей, что приводит к ускоренному износу коллектора.
Также ошибкой является установка стартера без предварительной проверки состояния зубчатого венца маховика, так как изношенные зубья быстро выведут из строя новую шестерню.
Качество восстановительного ремонта напрямую зависит от чистоты выполняемых работ и точности соблюдения технологических зазоров.
Регулярная профилактика, включая очистку от загрязнений и проверку контактов, помогает избежать неожиданных отказов в пути.
Ресурс эксплуатации и факторы влияния
Срок эксплуатации стартера КАМАЗ зависит от нескольких факторов, включая условия эксплуатации и уровень подготовки водителя.
Обычно ресурс стартера до капитального ремонта составляет от 100 до 150 тысяч километров. Однако в сложных условиях этот показатель может быть значительно ниже.
Ключевым моментом является продолжительность непрерывной работы стартера: не рекомендуется запускать двигатель более 10-15 секунд подряд без перерыва.
Частые попытки запуска без устранения причин неисправности двигателя, например, завоздушивания топливной системы, могут привести к перегреву обмоток и деформации компонентов.
На срок службы стартера также негативно влияет неправильная настройка угла опережения впрыска топлива, что затрудняет запуск двигателя.
В зимний период ресурс стартера снижается из-за увеличенного сопротивления масла в двигателе и необходимости более длительного прокручивания.
| Фактор | Влияние на ресурс | Рекомендация |
|---|---|---|
| Температура окружающей среды | Низкая температура увеличивает нагрузку | Использовать предпусковой подогрев |
| Частота запусков | Городской цикл сокращает срок службы | Контролировать время работы стартера |
| Состояние аккумулятора | Низкий заряд ускоряет износ | Проверять плотность электролита |
Для увеличения срока службы стартера важно своевременно устранять неисправности в системе питания двигателя.
Если двигатель не запускается с первой попытки, следует сделать перерыв для остывания стартера и восстановления заряда аккумулятора.
Знание устройства стартера КАМАЗ и принципов его работы позволяет эффективно обслуживать автомобиль и снижать затраты на ремонт.
Правильная диагностика помогает избежать ненужной замены исправных узлов и сосредоточиться на решении реальных проблем.
Своевременная замена изношенных деталей, таких как щетки и втягивающее реле, обойдется значительно дешевле, чем покупка нового стартера в сборе.
Методы диагностики неисправностей стартера
Диагностика неисправностей стартера является важным этапом в обслуживании и ремонте автомобилей КАМАЗ. Существует несколько методов, позволяющих выявить проблемы с этим узлом, и каждый из них имеет свои особенности и преимущества.
1. Визуальный осмотр
Первым шагом в диагностике стартера является визуальный осмотр. Необходимо проверить состояние внешних элементов: корпуса стартера, проводов, клемм и соединений. Обратите внимание на наличие коррозии, повреждений изоляции проводов и трещин на корпусе. Также стоит проверить крепление стартера к двигателю — оно должно быть надежным и без люфтов.
2. Проверка аккумулятора
Неисправности стартера часто связаны с проблемами в системе питания. Поэтому важно убедиться, что аккумулятор заряжен и исправен. Для этого можно использовать мультиметр, измерив напряжение на клеммах аккумулятора. В норме оно должно составлять около 12.6 В. Если напряжение ниже, необходимо зарядить аккумулятор или заменить его.
3. Тестирование стартера на bench-тестере
Bench-тестер позволяет проверить работоспособность стартера вне автомобиля. Для этого стартер снимается и подключается к тестеру, который имитирует условия работы. При этом проверяются такие параметры, как скорость вращения, ток потребления и наличие посторонних шумов. Если стартер не запускается или работает с перебоями, это может указывать на необходимость его ремонта или замены.
4. Проверка цепи управления
Необходимо проверить цепь управления стартером, включая реле и выключатель зажигания. Для этого можно использовать мультиметр для проверки наличия напряжения на входе и выходе реле. Если напряжение отсутствует, следует проверить проводку и соединения, а также саму реле на предмет неисправностей.
5. Проверка обмоток стартера
Неисправности в обмотках стартера могут привести к его неработоспособности. Для проверки обмоток используется омметр. Необходимо измерить сопротивление обмоток и сравнить его с нормальными значениями, указанными в технической документации. Если сопротивление значительно отличается, это может указывать на короткое замыкание или обрыв обмотки.
6. Проверка втягивающего реле
Втягивающее реле отвечает за подключение стартера к аккумулятору. Если стартер не срабатывает, стоит проверить его работоспособность. Для этого можно подключить реле напрямую к источнику питания и проверить, срабатывает ли оно. Если реле не срабатывает, его необходимо заменить.
Эти методы диагностики помогут выявить неисправности стартера на автомобилях КАМАЗ и определить дальнейшие действия по ремонту или замене. Важно помнить, что правильная диагностика — это залог успешного ремонта и долгосрочной эксплуатации стартера.
Процесс замены стартера: пошаговая инструкция
Замена стартера на КАМАЗе — это важная процедура, которая может потребоваться в случае его неисправности. Правильное выполнение этой работы обеспечит надежную работу двигателя и предотвратит возможные проблемы в будущем. Ниже представлена пошаговая инструкция по замене стартера.
- Подготовка к замене:
Перед началом работы необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся: ключи на 10, 13 и 17, отвертка, новый стартер, а также средства индивидуальной защиты (перчатки, очки). Также рекомендуется ознакомиться с инструкцией по эксплуатации вашего автомобиля.
- Отключение аккумулятора:
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. Для этого сначала снимите отрицательную клемму, а затем положительную.
- Доступ к стартеру:
Стартер на КАМАЗе обычно расположен в нижней части двигателя. Для удобства работы может потребоваться поднять автомобиль с помощью домкрата и установить подставки для безопасности. Убедитесь, что у вас есть достаточный доступ к стартеру.
- Снятие старого стартера:
Сначала отсоедините провода от стартера. Запомните или сделайте фото подключения, чтобы не перепутать их при установке нового устройства. Затем открутите крепежные болты, которые фиксируют стартер на месте. Обычно их два или три. После этого аккуратно снимите стартер.
- Установка нового стартера:
Установите новый стартер на место старого, убедившись, что он правильно зафиксирован. Закрепите его болтами, не забывая про прокладки, если они предусмотрены конструкцией. Подключите провода, следуя ранее сделанным записям или фотографиям.
- Проверка работы:
После установки стартера подключите аккумулятор в обратном порядке: сначала положительную клемму, затем отрицательную. Запустите двигатель и проверьте работу стартера. Убедитесь, что он запускает двигатель без посторонних шумов и задержек.
- Завершение работы:
После успешной проверки работы стартера опустите автомобиль с домкрата и уберите инструменты. Убедитесь, что все детали установлены на свои места и ничего не осталось в моторном отсеке.
Следуя этой инструкции, вы сможете самостоятельно заменить стартер на КАМАЗе, что сэкономит время и деньги на обращение в сервисный центр. Однако, если у вас нет уверенности в своих силах, лучше доверить эту работу профессионалам.
Советы по выбору и покупке запчастей для стартера
При ремонте стартера КАМАЗ важным этапом является выбор качественных запчастей. Неправильный выбор может привести к повторным поломкам и дополнительным затратам. Вот несколько советов, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти против аналогов
Первое, что стоит учитывать, это выбор между оригинальными запчастями и их аналогами. Оригинальные запчасти, как правило, имеют более высокое качество и гарантии от производителя. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашим стартером. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильная запчасть может не только не подойти, но и повредить стартер.
3. Изучение отзывов
Перед покупкой стоит ознакомиться с отзывами о запчастях. Это поможет вам понять, насколько надежны те или иные компоненты. Обратите внимание на мнения других владельцев КАМАЗа, которые уже использовали запчасти, которые вы планируете приобрести.
4. Условия гарантии
При покупке запчастей обязательно уточняйте условия гарантии. Надежные производители предоставляют гарантию на свою продукцию, что является дополнительной гарантией качества. Если запчасть выйдет из строя в течение гарантийного срока, вы сможете вернуть или обменять ее без дополнительных затрат.
5. Сравнение цен
Не стоит спешить с покупкой первой попавшейся запчасти. Сравните цены в разных магазинах и на различных интернет-площадках. Иногда разница в цене может быть значительной, и вы сможете сэкономить, выбрав более выгодное предложение.
6. Консультация с профессионалами
Если у вас есть сомнения в выборе запчастей, не стесняйтесь обращаться за помощью к профессионалам. Механики и специалисты по ремонту автомобилей могут дать вам ценные советы и рекомендации, основанные на их опыте.
Следуя этим советам, вы сможете выбрать качественные запчасти для стартера КАМАЗ, что обеспечит надежную работу вашего автомобиля и снизит риск повторных поломок.
