Суппорт КАМАЗ 43118 является ключевым элементом тормозной системы, обеспечивающим безопасность и эффективность работы автомобиля. Правильное обслуживание и ремонт суппорта не только продлевают срок службы тормозной системы, но и предотвращают возможные аварийные ситуации на дороге. В данной статье мы подробно рассмотрим процесс обслуживания суппорта, включая разборку, дефектовку, замену уплотнений и регулировку зазоров тормозных колодок, что поможет владельцам и механикам поддерживать надежность и работоспособность тормозной системы своего автомобиля.
Конструктивные особенности тормозного механизма
Тормозная система автомобиля КАМАЗ 43118 представляет собой дисковую конструкцию с плавающей скобой. Важнейшим компонентом является суппорт, который перемещается по направляющим пальцам, обеспечивая равномерное прижатие тормозных колодок к диску. Эта схема компенсирует износ фрикционных накладок и снижает вероятность перекосов во время торможения.
Внутри корпуса расположен винтовой механизм, преобразующий вращательное движение в поступательное. Ключевым элементом является резьбовая пара, состоящая из винта и втулки; износ этой пары может привести к заклиниванию. Конструкция разработана с учетом высоких нагрузок, характерных для полноприводной техники.
Герметичность системы обеспечивается резиновыми уплотнениями, включая манжету поршня и защитные чехлы направляющих. Повреждение любого из этих компонентов может привести к попаданию влаги и грязи внутрь механизма, что ускоряет коррозию и ухудшает качество смазочных материалов.
Модификации и совместимость
На моделях КАМАЗ 43118, выпущенных в разные годы, могут устанавливаться тормозные суппорты от различных производителей, таких как WABCO или Knorr-Bremse, а также отечественные аналоги. Несмотря на схожий внешний вид, геометрия крепежных мест и параметры резьбы могут значительно различаться.
При выборе запасных частей важно учитывать не только модель автомобиля, но и тип установленного моста. Использование неоригинальных деталей без предварительной проверки размеров может привести к проблемам с регулировкой зазоров.
| Параметр | Оригинал (WABCO/Knorr) | Аналоги (Китай/РФ) |
|---|---|---|
| Материал корпуса | Высокопрочный чугун | Чугун, возможны поры |
| Ресурс уплотнений | Долговечный (до 200 тыс. км) | Средний (требуют частой замены) |
| Точность обработки винта | Высокая, стабильный шаг резьбы | Возможны люфты и задиры |
⚠️ Важно: При покупке восстановленных суппортов («ремануфактуринг») обязательно запрашивайте паспорт изделия. Определить качество восстановления резьбовой пары визуально сложно, а неисправность этого узла может привести к отказу тормозов.
| Элемент обслуживания | Рекомендуемый интервал | Описание работ |
|---|---|---|
| Замена масла | Каждые 10 000 км | Слить старое масло, заменить фильтр, залить новое масло. |
| Проверка тормозов | Каждые 20 000 км | Осмотреть колодки, диски, проверить уровень тормозной жидкости. |
| Замена воздушного фильтра | Каждые 15 000 км | Снять старый фильтр, установить новый, проверить герметичность. |
| Проверка системы охлаждения | Каждые 10 000 км | Проверить уровень охлаждающей жидкости, состояние радиатора и шлангов. |
| Проверка аккумулятора | Каждые 6 месяцев | Проверить уровень электролита, очистить клеммы, проверить заряд. |
Интересные факты
Вот несколько интересных фактов о суппорте КАМАЗ 43118, его обслуживании и ремонте:
Универсальность конструкции: Суппорт тормозной системы КАМАЗ 43118 разработан с учетом эксплуатации в различных условиях, включая тяжелые грузовые перевозки и сложные дорожные условия. Это делает его надежным элементом, который требует регулярного обслуживания для обеспечения безопасности и эффективности работы автомобиля.
Специфика обслуживания: Обслуживание суппорта включает в себя не только замену тормозных колодок, но и проверку состояния тормозной жидкости, а также осмотр на наличие утечек и коррозии. Регулярная диагностика позволяет предотвратить серьезные поломки и продлить срок службы тормозной системы.
Ремонт и замена: В случае повреждения суппорта, его можно отремонтировать, заменив изношенные детали, такие как поршни или уплотнительные кольца. Однако в некоторых случаях, особенно при серьезных повреждениях, может потребоваться полная замена суппорта. Это подчеркивает важность своевременного обслуживания и диагностики тормозной системы для предотвращения аварийных ситуаций.
Диагностика неисправностей и подготовка к ремонту
Перед разборкой важно точно установить неисправность. Наиболее распространенные проблемы проявляются в перегреве тормозного диска после остановки или недостаточной эффективности торможения на одной из осей. Визуальный осмотр помогает выявить утечки тормозной жидкости или механические повреждения защитных кожухов.
Если при нажатии на тормозную педаль слышен металлический скрежет, это указывает на полный износ фрикционных накладок, что приводит к контакту металла с металлом. В такой ситуации ремонт суппорта может быть нецелесообразным из-за повреждения поверхности диска и мест установки.
Для выполнения работ автомобиль следует разместить на ровной площадке с прочным покрытием. Установите противооткатные упоры под колеса противоположной оси, так как вес автомобиля велик, и его соскальзывание с домкратов может привести к травмам.
Необходимый инструмент и расходные материалы
Качество ремонта во многом зависит от используемых инструментов. Вам понадобится стандартный набор головок и воротков, а также специализированный инструмент для вдавливания поршня. Специальный ключ для вращения винта механизма поджатия является обязательным элементом.
Что касается расходных материалов, вам потребуется ремкомплект, включающий манжеты, пыльники и направляющие втулки. Не забудьте о высокотемпературной смазке для суппортов, которая не повреждает резиновые уплотнения и выдерживает нагрев до 200 градусов Цельсия.
Технология разборки и дефектовки узлов
Процесс демонтажа начинается с удаления колеса и отсоединения тормозного шланга. Важно сразу закрыть отверстия шланга и суппорта, чтобы минимизировать утечку жидкости и предотвратить загрязнение гидравлической системы. Чистота в рабочей зоне — залог успешного ремонта.
Затем необходимо открутить болты, крепящие скобу суппорта к поворотному кулаку. Если болты закисли, рекомендуется использовать проникающую смазку и дать ей время подействовать. Избегайте чрезмерного усилия, чтобы не повредить резьбу. После снятия скобы извлекаются тормозные колодки и прижимные пружины.
Суппорт демонтируется с направляющих пальцев. На этом этапе проводится первичный осмотр: проверяется свободный ход пальцев, отсутствие задиров на зеркале поршня и целостность резьбы винта. Любые повреждения металлических поверхностей, которые нельзя устранить шлифовкой, требуют замены узла.

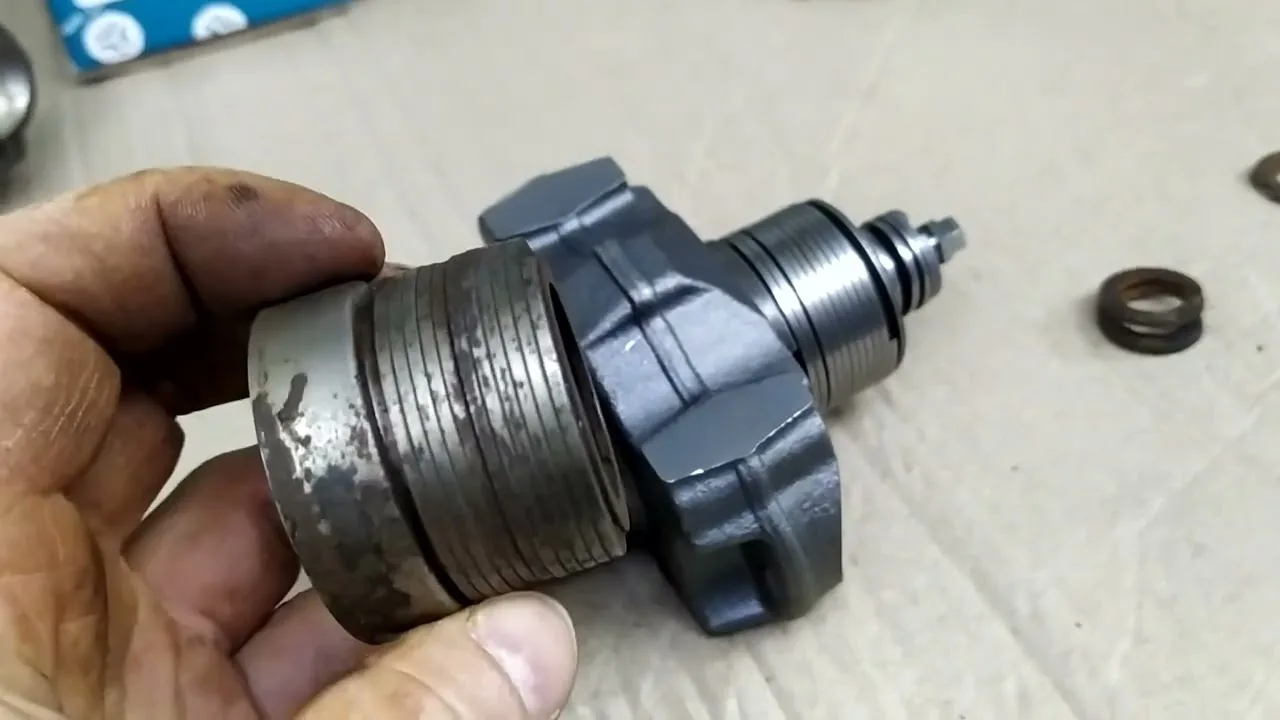

Разборка механизма поджатия
Чтобы получить доступ к внутренним элементам, необходимо извлечь поршень. Это можно сделать с помощью сжатого воздуха, подаваемого в отверстие для жидкости. Не забывайте о мерах предосторожности: поршень может вылететь с большой силой, поэтому рекомендуется разместить деревянный брусок или использовать специальную оправку между поршнем и корпусом.
После извлечения поршня вы получите доступ к винтовому механизму. Винт нужно выкрутить специальным ключом, вращая его против часовой стрелки. Обязательно осмотрите резьбу на наличие коррозии и износа. Если вы заметите «ступеньки» или задиры, механизм необходимо заменить.
- Удалите защитный колпачок с конца винта механизма поджатия.
- Вставьте специальный инструмент в пазы винта и начните вращение.
- Осторожно извлеките винт и втулку, фиксируя мелкие детали (шарик, пружину).
- Промойте все металлические компоненты в чистой тормозной жидкости или растворителе.
Сборка суппорта и замена уплотнений
Сборка выполняется в обратном порядке разборки, при этом обязательно заменяются все резиночки. Манжета поршня и пыльник устанавливаются на предварительно смазанную поверхность. Смазка должна быть совместима с материалом уплотнений, иначе это может привести к их разбуханию и потере эластичности.
Поршень аккуратно вдавливается в цилиндр вручную или с помощью специального инструмента. Важно следить за тем, чтобы он входил ровно, без перекосов, так как это может повредить кромку манжеты. Перед установкой винтового механизма все резьбовые соединения следует обильно смазать.
Направляющие пальцы очищаются от старой смазки и загрязнений, а также проверяется их геометрия. Погнутые пальцы могут вызвать подклинивание суппорта, поэтому их необходимо заменить. После установки пальцев их также смазывают и закрывают новыми пыльниками.
Регулировка зазоров и прокачка
После установки новых тормозных колодок и закрепления суппорта необходимо выполнить регулировку. Механизм самоподводки следует настроить так, чтобы колодки слегка касались тормозного диска, а затем сделать несколько оборотов назад для формирования рабочего зазора.
Заключительным шагом является прокачка тормозной системы для удаления воздуха. Эта процедура продолжается до тех пор, пока из штуцера не начнет вытекать жидкость без пузырьков. Качество прокачки влияет на жесткость тормозной педали.
| Этап | Действие | Контрольный параметр |
|---|---|---|
| Установка поршня | Вдавливание в цилиндр | Отсутствие перекосов |
| Монтаж колодок | Установка в скобу | Свободное перемещение |
| Прокачка | Нажатие педали + открытие штуцера | Отсутствие воздуха в жидкости |
Типичные ошибки при обслуживании
Даже опытные механики иногда совершают ошибки, которые могут сократить срок службы тормозной системы. Изучение распространенных нарушений технологии поможет избежать проблем в будущем.
- Использование неподходящей смазки — применение графитовой или медной смазки в местах контакта с резиной может разрушить манжеты. Рекомендуется использовать только специализированные составы для тормозных суппортов.
- Игнорирование состояния направляющих — если на пальце есть выработки или коррозия, замена только резинок не решит проблему. Суппорт будет продолжать подклинивать, что может привести к уводам автомобиля.
- Неправильная установка поршня — попытки вбить поршень молотком без оправки приведут к образованию задира на зеркале и повреждению манжеты. Необходимо применять равномерное усилие.
- Отсутствие проверки шлангов — старые резиновые шланги могут разбухать изнутри, действуя как обратный клапан и не позволяя колодкам разжаться. При ремонте суппорта лучше заменить шланги.
Эксплуатация и ресурс тормозной системы
Долговечность восстановленного суппорта зависит от условий эксплуатации и стиля вождения. Регулярная очистка колесных арок помогает удалить агрессивные реагенты и соль, которые могут ускорить коррозию металлических компонентов.
При движении по глубокому снегу или грязи рекомендуется периодически проверять работу тормозов. Вода, попавшая в зазоры, может замерзнуть и заблокировать механизм. Своевременное обслуживание значительно продлевает срок службы узла на десятки тысяч километров.
Если вы заметили посторонние звуки или изменения в поведении автомобиля, диагностику тормозной системы следует провести незамедлительно. Профилактический ремонт обойдется дешевле, чем полная замена узла или дисков.
Ремонт суппорта на КАМАЗ 43118 требует внимательности и строгого соблюдения технологии. Правильная дефектовка, использование качественных материалов и точная сборка восстанавливают характеристики тормозной системы до заводских стандартов.
Регулярный мониторинг состояния механизма и своевременная замена изношенных деталей помогают избежать аварийных ситуаций. Надлежащее обслуживание ходовой части гарантирует безопасность водителя и сохранность перевозимого груза.
Профилактическое обслуживание суппорта
Профилактическое обслуживание суппорта КАМАЗ 43118 является важной частью общего ухода за автомобилем, так как от состояния тормозной системы зависит безопасность и эффективность работы транспортного средства. Суппорт отвечает за прижатие тормозных колодок к тормозному диску, что обеспечивает торможение. Поэтому регулярная проверка и обслуживание этого узла крайне важны.
Первым шагом в профилактическом обслуживании суппорта является визуальный осмотр. Необходимо проверить наличие утечек тормозной жидкости, а также состояние резинок и уплотнителей. Утечки могут указывать на износ или повреждение суппорта, что требует немедленного внимания. Также стоит обратить внимание на наличие коррозии на поверхности суппорта и его креплений.
Следующим этапом является проверка состояния тормозных колодок. Износ колодок может привести к снижению эффективности торможения и увеличению тормозного пути. Рекомендуется измерять толщину колодок и при необходимости заменять их. Также стоит обратить внимание на равномерность износа: если одна из колодок изнашивается быстрее другой, это может указывать на проблемы с суппортом или тормозным диском.
Не менее важным аспектом является проверка тормозного диска. Он должен быть ровным и не иметь трещин или глубоких царапин. Если диск имеет значительные повреждения, его необходимо заменить. Также стоит проверить зазоры между колодками и диском, чтобы убедиться, что они находятся в пределах нормы.
При проведении профилактического обслуживания рекомендуется очищать суппорт от грязи и пыли, используя специальные средства для очистки тормозной системы. Это поможет предотвратить накопление загрязнений, которые могут повлиять на работу суппорта. После очистки стоит смазать подвижные элементы суппорта специальной смазкой, предназначенной для тормозных систем, чтобы обеспечить их свободное движение.
Кроме того, стоит обратить внимание на уровень тормозной жидкости в бачке. Низкий уровень жидкости может указывать на утечки в системе или на износ тормозных колодок. Важно поддерживать уровень жидкости на необходимом уровне, так как это напрямую влияет на работу тормозной системы.
Регулярное профилактическое обслуживание суппорта КАМАЗ 43118 позволит не только продлить срок службы тормозной системы, но и обеспечить безопасность на дороге. Рекомендуется проводить такие проверки каждые 10-15 тысяч километров пробега или по мере необходимости, в зависимости от условий эксплуатации автомобиля.
Частота и рекомендации по обслуживанию
Обслуживание суппорта КАМАЗ 43118 является важной частью общего ухода за автомобилем, так как от состояния тормозной системы зависит безопасность движения. Рекомендуется проводить регулярные проверки и техническое обслуживание суппортов в соответствии с графиком, установленным производителем.
В общем случае, рекомендуется следующее:
- Проверка состояния суппортов: каждые 10 000 км пробега или раз в полгода. Важно осмотреть суппорты на наличие утечек тормозной жидкости, коррозии и механических повреждений.
- Замена тормозных колодок: каждые 20 000 - 30 000 км пробега, в зависимости от условий эксплуатации. При этом необходимо проверять состояние колодок и при необходимости заменять их, чтобы избежать износа дисков.
- Проверка тормозной жидкости: рекомендуется проверять уровень и состояние тормозной жидкости каждые 5 000 км. При необходимости следует долить жидкость или заменить ее, если она загрязнена или потеряла свои свойства.
- Проверка направляющих суппорта: каждые 15 000 км. Направляющие должны быть смазаны и свободно двигаться, чтобы обеспечить правильную работу суппорта.
Кроме того, важно учитывать условия эксплуатации автомобиля. В случае частых поездок по сложным маршрутам, с частыми торможениями или в условиях повышенной влажности, рекомендуется увеличивать частоту проверок и обслуживания.
При проведении обслуживания необходимо использовать только оригинальные запчасти и качественные расходные материалы, так как это напрямую влияет на надежность и безопасность тормозной системы. Также стоит обратить внимание на наличие всех необходимых инструментов и оборудования для выполнения работ.
Если в процессе обслуживания были выявлены какие-либо неисправности, такие как износ суппорта или его элементов, необходимо незамедлительно произвести ремонт или замену. Игнорирование таких проблем может привести к серьезным последствиям, включая поломку автомобиля и аварийные ситуации на дороге.
Таким образом, регулярное и качественное обслуживание суппорта КАМАЗ 43118 не только продлевает срок службы автомобиля, но и обеспечивает безопасность его эксплуатации.
Замена тормозных колодок
Замена тормозных колодок является важной частью обслуживания автомобиля КАМАЗ 43118, так как от состояния тормозной системы зависит безопасность эксплуатации транспортного средства. Тормозные колодки обеспечивают необходимое трение для остановки автомобиля, и их износ может привести к ухудшению тормозных характеристик и увеличению тормозного пути.
Процесс замены тормозных колодок включает несколько этапов, которые необходимо выполнять с соблюдением всех мер безопасности и рекомендаций производителя.
Подготовка к замене
Перед началом работ необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- Набор ключей и головок;
- Домкрат и подставки для безопасности;
- Новые тормозные колодки;
- Смазка для тормозных систем;
- Очиститель тормозов;
- Перчатки и защитные очки.
Этапы замены
- Подъем автомобиля: Используйте домкрат для подъема передней или задней части автомобиля, в зависимости от того, какие колодки вы собираетесь менять. Убедитесь, что автомобиль надежно зафиксирован на подставках.
- Снятие колеса: С помощью ключа открутите гайки колеса и снимите его. Это обеспечит доступ к тормозной системе.
- Снятие тормозного суппорта: Открутите болты, крепящие тормозной суппорт к скобе. Аккуратно снимите суппорт и подвесьте его на проволоке, чтобы не повредить тормозной шланг.
- Извлечение старых колодок: Выньте старые тормозные колодки из суппорта. Обратите внимание на их состояние и наличие износа. Если колодки сильно изношены, это может указывать на необходимость проверки других компонентов тормозной системы.
- Подготовка суппорта: Очистите суппорт от грязи и пыли с помощью очистителя тормозов. Проверьте состояние поршня и уплотнений. Если они повреждены, рекомендуется заменить их.
- Установка новых колодок: Установите новые тормозные колодки в суппорт, убедившись, что они правильно зафиксированы. Нанесите специальную смазку на места контакта колодок с суппортом для уменьшения шума и улучшения работы тормозов.
- Сборка тормозной системы: Установите тормозной суппорт на место и закрутите болты крепления. Убедитесь, что все соединения надежно зафиксированы.
- Установка колеса: Установите колесо на место и закрутите гайки. Опустите автомобиль на землю и окончательно затяните гайки с необходимым моментом.
- Проверка работы тормозов: Перед началом движения проверьте работу тормозов. Несколько раз нажмите на тормоза, чтобы убедиться, что колодки правильно установлены и тормозная система функционирует корректно.
Заключение
Замена тормозных колодок на КАМАЗ 43118 — это процесс, который можно выполнить самостоятельно при наличии необходимых инструментов и знаний. Однако, если у вас нет уверенности в своих силах, лучше обратиться к специалистам. Регулярная проверка и замена тормозных колодок обеспечит безопасность на дороге и продлит срок службы тормозной системы вашего автомобиля.
Выбор и установка колодок
При обслуживании и ремонте суппорта КАМАЗ 43118 важным этапом является выбор и установка тормозных колодок. Правильный выбор колодок обеспечивает не только безопасность, но и долговечность тормозной системы. Существует несколько факторов, которые необходимо учитывать при выборе колодок.
1. Материал колодок: Тормозные колодки могут быть изготовлены из различных материалов, таких как органические, полуметаллические и керамические. Органические колодки обеспечивают хорошую производительность при низких температурах, но могут быстрее изнашиваться. Полуметаллические колодки обладают высокой прочностью и долговечностью, но могут создавать больше шума и пыли. Керамические колодки обеспечивают тихую работу и меньший износ дисков, но могут быть дороже.
2. Совместимость: При выборе колодок необходимо убедиться, что они совместимы с конкретной моделью суппорта КАМАЗ 43118. Рекомендуется использовать оригинальные запчасти или качественные аналоги, так как это гарантирует соответствие всех размеров и характеристик.
3. Условия эксплуатации: Условия, в которых будет эксплуатироваться автомобиль, также влияют на выбор колодок. Если автомобиль используется в тяжелых условиях, таких как частые поездки по бездорожью или в условиях высоких нагрузок, стоит рассмотреть более прочные и износостойкие варианты.
4. Рекомендации производителя: Всегда стоит обращаться к рекомендациям производителя автомобиля. В руководстве пользователя можно найти информацию о рекомендуемых типах колодок, их характеристиках и сроках замены.
После выбора подходящих колодок, следует перейти к их установке. Установка тормозных колодок требует внимательности и соблюдения определенных шагов:
1. Подготовка: Перед началом установки необходимо подготовить рабочее место. Убедитесь, что автомобиль стоит на ровной поверхности, а тормоза отключены. Используйте домкрат для поднятия автомобиля и установите подставки для безопасности.
2. Снятие колеса: Сначала снимите колесо, чтобы получить доступ к тормозной системе. Используйте ключ для ослабления гаек, а затем полностью их открутите.
3. Снятие суппорта: Освободите суппорт от креплений и аккуратно снимите его с тормозного диска. Обратите внимание на состояние направляющих и поршней суппорта.
4. Замена колодок: Удалите старые колодки, ослабив крепления, и установите новые. Убедитесь, что колодки правильно зафиксированы и не имеют люфта.
5. Установка суппорта: Установите суппорт обратно на тормозной диск, убедившись, что он правильно зафиксирован. Проверьте, чтобы все направляющие и поршни были в хорошем состоянии.
6. Установка колеса: Установите колесо обратно на место, закрутите гайки и опустите автомобиль на землю. После этого проверьте работу тормозов, прокачав их, чтобы удалить воздух из системы.
Следуя этим рекомендациям, можно обеспечить надежную и безопасную работу тормозной системы КАМАЗ 43118. Регулярная проверка и замена тормозных колодок помогут избежать серьезных поломок и продлить срок службы автомобиля.
Обзор современных технологий ремонта
Современные технологии ремонта суппорта КАМАЗ 43118 значительно упростили и ускорили процесс восстановления его работоспособности. В последние годы в данной области были внедрены новые методы и инструменты, которые позволяют не только повысить качество ремонта, но и снизить его стоимость.
Одной из ключевых технологий является использование компьютерной диагностики. С помощью специализированного оборудования можно быстро выявить неисправности суппорта, что позволяет сократить время на поиск проблем и избежать ненужных затрат на замену исправных деталей. Компьютерная диагностика также помогает определить степень износа компонентов, что является важным аспектом при планировании ремонта.
Еще одной важной инновацией является применение 3D-моделирования и печати. С помощью этих технологий можно создавать точные копии деталей суппорта, которые могут быть недоступны на рынке. Это особенно актуально для старых моделей, где оригинальные запчасти могут быть труднодоступны. 3D-печать позволяет быстро изготовить необходимые компоненты, что значительно сокращает время простоя автомобиля.
Кроме того, в процессе ремонта суппорта КАМАЗ 43118 активно используются современные материалы. Например, для восстановления изношенных поверхностей применяются специальные композитные материалы, которые обладают высокой прочностью и устойчивостью к коррозии. Эти материалы позволяют значительно продлить срок службы восстановленных деталей и улучшить их эксплуатационные характеристики.
Не менее важным аспектом является использование автоматизированных систем для сборки и разборки суппортов. Такие системы обеспечивают высокую точность и скорость выполнения операций, что минимизирует риск повреждения деталей и повышает общую эффективность ремонта.
Также стоит отметить, что современные технологии ремонта суппорта КАМАЗ 43118 включают в себя и методы, направленные на улучшение условий труда специалистов. Использование эргономичных инструментов и оборудования позволяет снизить физическую нагрузку на работников, что в свою очередь способствует повышению качества выполняемых работ и снижению вероятности ошибок.
В заключение, внедрение современных технологий в процесс ремонта суппорта КАМАЗ 43118 позволяет значительно повысить эффективность и качество обслуживания, а также сократить время простоя автомобиля. Это делает ремонт более доступным и выгодным для владельцев техники, что в конечном итоге способствует увеличению срока службы и надежности автомобилей КАМАЗ.
