В данной статье мы подробно рассмотрим процесс замены и регулировки дисковых тормозных колодок на КАМАЗ 4308, что является важной процедурой для обеспечения безопасности и надежности работы автомобиля. Вы узнаете о необходимых артикулах WABCO и Knorr, моментах затяжки, а также о методах диагностики износа тормозных колодок и регулировки зазоров. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся поддерживать свой транспорт в исправном состоянии.
Конструктивные особенности и выбор комплектующих
Тормозная система КАМАЗ 4308 с дисковыми механизмами работает на основе плавающего суппорта. При торможении колодки сжимают тормозной диск с обеих сторон. Основные компоненты системы — тормозной диск, суппорт с поршнями, направляющие пальцы и фрикционные накладки. Срок службы этих элементов зависит от качества запасных частей и их правильного выбора в соответствии с моделью тормозного механизма и мостом.
На автомобилях КАМАЗ 4308 можно встретить тормозные механизмы различных производителей, таких как немецкие WABCO PAN 22 и Knorr-Bremse SN7, а также их лицензионные аналоги. Каждый механизм имеет свои размеры колодок и особенности крепления. Использование неподходящих накладок может привести к перекосу, неравномерному износу и заклиниванию механизма.
При выборе запасных частей стоит обращать внимание на оригинальные каталожные номера или качественные аналоги от проверенных брендов. Рынок переполнен подделками, фрикционный материал которых может расплавиться при интенсивной нагрузке или стать «стеклянным» на морозе, что снижает эффективность. Для КАМАЗ 4308 наиболее распространены колодки с металлической основой и высокоплотными фрикционными накладками.
Ниже представлена таблица соответствия основных типов тормозных механизмов и используемых на них колодок для КАМАЗ 4308. Данные могут изменяться в зависимости от года выпуска и комплектации автомобиля.
| Тип тормозного механизма | Производитель | Примерный артикул колодок |
|---|---|---|
| Дисковый, 19.5 дюймов | WABCO (PAN 22-19) | 441 050 028 0 |
| Дисковый, 19.5 дюймов | Knorr-Bremse (SN7) | 500 353 007 |
| Дисковый (Китай/Лицензия) | SB30 / Аналоги | По размерной группе |
При выборе аналогов важно учитывать не только размеры, но и коэффициент трения материала. Для тяжелых условий эксплуатации КАМАЗ 4308 (перевозка строительных материалов, работа в городских условиях с частыми остановками) рекомендуется использовать колодки с маркировкой F или G по стандарту ECE R90, которые обеспечивают стабильное торможение даже при нагреве.
Диагностика состояния и подготовка к замене
Перед заменой тормозной системы важно провести детальную диагностику её состояния. Визуальный осмотр можно осуществить через специальные окна в защитном кожухе суппорта или после частичного снятия колеса. Необходимо оценить остаточную толщину фрикционного материала и состояние поверхности тормозного диска, проверив наличие трещин, задиров или цветных пятен, указывающих на перегрев.
Если при торможении автомобиль уводит в сторону, это может свидетельствовать о неравномерном износе колодок на разных колесах или заклинивании направляющих суппорта. В таких случаях простая замена накладок может не решить проблему, и потребуется полная диагностика суппортового узла. Также важно проверить пыльники направляющих пальцев на наличие повреждений, так как попадание влаги и грязи может привести к коррозии и снижению подвижности.
Для выполнения работ автомобиль следует установить на ровной площадке с твердым покрытием и зафиксировать противооткатными упорами под колеса с противоположной оси. Подъем автомобиля осуществляется с помощью домкрата, который должен иметь грузоподъемность не менее 10 тонн, с обязательной установкой на страховочные подставки. Снимать колесо рекомендуется только после полного остывания тормозного диска, чтобы избежать термических ожогов и деформации диска при контакте с холодным воздухом или водой.
На этапе подготовки необходимо тщательно очистить суппорт и прилегающие элементы от грязи и тормозной пыли. Для этого можно использовать сжатый воздух или специальные жидкости для промывки, не содержащие нефтепродуктов, которые могут повредить резиновые уплотнения. Особое внимание следует уделить области вокруг направляющих пальцев, так как именно там чаще всего скапливается абразивный материал.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Поднять автомобиль на подъемнике, снять колесо | Подъемник, ключи |
| Снятие старых колодок | Открутить крепежные элементы, снять колодки | Гаечный ключ, отвертка |
| Проверка тормозного диска | Осмотреть диск на наличие повреждений и износа | Штангенциркуль, линейка |
| Установка новых колодок | Установить новые колодки на место, закрутить крепеж | Гаечный ключ, отвертка |
| Регулировка тормозов | Отрегулировать зазор между колодками и диском | Регулировочный ключ |
| Проверка работы тормозов | Протестировать тормоза на ходу | Тест-драйв |
Интересные факты
Вот несколько интересных фактов о замене и регулировке дисковых тормозных колодок на КАМАЗ 4308:
Специфика конструкции: Дисковые тормоза на КАМАЗ 4308 обеспечивают более эффективное торможение по сравнению с барабанными тормозами благодаря лучшему отведению тепла и меньшему риску перегрева. Это особенно важно для грузовых автомобилей, которые часто работают в условиях высокой нагрузки.
Регулярность замены: Рекомендуется проверять состояние тормозных колодок каждые 10 000 километров пробега. Это связано с тем, что износ колодок может значительно варьироваться в зависимости от стиля вождения, условий эксплуатации и нагрузки на автомобиль.
Технология установки: При замене тормозных колодок на КАМАЗ 4308 важно не только правильно установить новые колодки, но и провести их обкатку. Это включает в себя несколько циклов торможения с постепенным увеличением интенсивности, что позволяет обеспечить оптимальное сцепление и продлить срок службы тормозной системы.
Технология замены тормозных колодок
Замена тормозных колодок на дисковых тормозах КАМАЗ 4308 требует выполнения определённых шагов и использования специализированного инструмента. Работу следует начинать с демонтажа прижимной пружины и фиксирующих пластин, удерживающих колодки в направляющей скобе. Эти детали часто подвержены коррозии, поэтому для их снятия может понадобиться проникающая смазка.
После удаления старых колодок необходимо утопить поршни суппорта внутрь корпуса, чтобы установить новые, более толстые накладки. Для дисковых тормозов WABCO и Knorr на КАМАЗ 4308 это делается с помощью специального инструмента — вращалки или винтового съёмника, так как простое вдавливание может повредить механизм самоподводки. Важно следить, чтобы поршень не перекосился и входил плавно, без резких движений.
Перед установкой новых колодок следует проверить направляющие пальцы. Их нужно извлечь, очистить от старой смазки и осмотреть на наличие задиров и коррозии. Повреждённые пальцы необходимо заменить, так как их заклинивание может привести к неравномерному износу новых колодок и перегреву тормозного механизма. Поверхность пальцев следует обработать новой термостойкой смазкой, предназначенной для тормозных систем.
Установка новых колодок должна производиться с учётом их правильного положения: внутренняя и внешняя колодки могут иметь конструктивные отличия, такие как расположение датчика износа или форма ушек крепления. После установки колодок в направляющую скобу суппорт возвращается на место и фиксируется с помощью крепежных болтов, момент затяжки которых должен соответствовать техническим требованиям.
Ниже представлен список необходимых инструментов и моментов затяжки основных резьбовых соединений для стандартного суппорта КАМАЗ 4308.
| Элемент крепления | Требуемый инструмент | Момент затяжки (Нм) |
|---|---|---|
| Болты крепления скобы суппорта | Головка 24 мм | 350 - 400 |
| Направляющие пальцы суппорта | Шестигранник 14-17 мм | 150 - 180 |
| Крепление датчика износа | Ключ 10-12 мм | 15 - 20 |
Регулировка зазоров и обкатка
Современные дисковые тормоза на КАМАЗ 4308 оснащены автоматическими механизмами для регулировки зазора между колодками и диском. Однако после установки новых колодок необходимо провести первоначальную настройку, чтобы механизм работал корректно. Для этого на суппорте предусмотрен регулировочный винт или квадратный выступ, который нужно повернуть до легкого касания колодок с диском, а затем сделать несколько оборотов в обратном направлении.
После завершения сборки и опускания автомобиля на землю рекомендуется несколько раз резко нажать на тормоза (при выключенном двигателе, чтобы сэкономить воздух, но с контролем давления) или выполнить несколько полных торможений на безопасной площадке. Это необходимо, чтобы поршни вышли из утопленного состояния и колодки приблизились к диску. Характерный щелчок при отпускании тормоза указывает на срабатывание механизма автоподводки.
Во время обкатки важно следить за температурой ступицы колеса. Если после поездки колесо оказывается горячее обычного или ощущается запах гари, это может свидетельствовать о том, что колодки не полностью освобождаются. В таком случае стоит проверить свободу хода направляющих пальцев и правильность установки возвратных пружин. Перегрев в первые километры может привести к необратимым повреждениям фрикционного слоя.
Для механизмов WABCO PAN 22 регулировка часто осуществляется путем вращения квадратной головки на торце суппорта до упора, а затем отпускания на определенный угол (обычно 1-2 оборота, но точное значение зависит от конкретной модификации). На некоторых моделях КАМАЗ 4308 для выполнения этой процедуры может потребоваться снятие защитного колпачка. Важно не перетягивать механизм, так как это может привести к постоянному трению и быстрому износу.
Типичные ошибки при обслуживании
При самостоятельном или некачественном обслуживании тормозной системы КАМАЗ 4308 часто возникают ошибки, которые могут свести на нет все усилия по ремонту и даже спровоцировать аварийные ситуации. Анализ статистики сервисного обслуживания показывает наиболее распространенные нарушения технологии.
- Использование неподходящей смазки — применение графитной, медной смазки или лития может привести к разбуханию резинок манжет и заклиниванию суппорта. Это, в свою очередь, вызывает увод автомобиля в сторону и перегрев тормозного диска.
- Отсутствие очистки посадочных мест — установка новых тормозных колодок на ржавый слой и старую смазку мешает свободному движению колодки в скобе. Это приводит к неравномерному износу и появлению скрипов.
- Игнорирование состояния диска — установка новых колодок на диск с превышенной выработкой или глубокими бороздками приводит к быстрому износу новых накладок и снижению эффективности торможения.
- Неправильное утапливание поршня — попытка вдавить поршень без его вращения (в механизмах с винтовой подводкой) может повредить резьбу или сорвать стопорные элементы, что потребует замены всего суппорта.
Также стоит отметить ошибку, связанную с экономией на крепежных элементах. Болты, используемые для крепления суппорта, часто являются одноразовыми в соответствии с современными стандартами, так как при затяжке они вытягиваются. Повторное использование старых болтов на КАМАЗ 4308, особенно в условиях вибрации, может привести к их обрыву и отрыву суппорта во время движения.
Регулярная проверка состояния колодок и смазки направляющих (каждые 10-15 тысяч км) поможет избежать дорогостоящего ремонта и простоев техники.
Эксплуатационные нюансы и ресурс деталей
Ресурс тормозных колодок на КАМАЗ 4308 составляет от 80 до 200 тысяч километров. Этот показатель зависит от условий эксплуатации. В городских условиях, где часто происходят остановки, колодки изнашиваются быстрее, чем при движении по трассе с редкими торможениями. Также на срок службы тормозной системы влияет масса груза: перегруз автомобиля значительно сокращает её ресурс.
При эксплуатации в зимний период важно учитывать воздействие реагентов, которыми обрабатывают дороги. Солевые растворы могут негативно сказаться на металлических элементах суппорта, вызывая коррозию направляющих. В таких условиях рекомендуется сокращать интервалы обслуживания (смазка направляющих) до 30-40 тысяч километров.
Если при торможении появляется вибрация на рулевом колесе, это может свидетельствовать о деформации тормозного диска. Деформация может произойти из-за резких перепадов температур, например, когда после длительного торможения на спуске автомобиль попадает в глубокую лужу. В этом случае замена колодок не решит проблему — потребуется проточка или замена диска.
Соблюдение регламента обслуживания, использование качественных комплектующих и правильная техника вождения (например, торможение двигателем на спусках) — три ключевых аспекта, обеспечивающих долгую и безопасную работу тормозной системы КАМАЗ 4308. Знания водителя или механика о дисковых тормозах становятся важным фактором для экономической эффективности эксплуатации автомобиля.
Инструменты и оборудование для замены колодок
Для успешной замены и регулировки дисковых тормозных колодок на КАМАЗ 4308 необходимо подготовить определённый набор инструментов и оборудования. Правильный выбор инструментов не только ускорит процесс, но и обеспечит безопасность и качество выполняемой работы.
Вот список основных инструментов и оборудования, которые вам понадобятся:
- Набор ключей: Для работы с тормозными системами потребуется набор гаечных ключей, включая как стандартные, так и торцевые. Обратите внимание на наличие ключей на 13, 15 и 17 мм, так как они чаще всего используются для крепления тормозных колодок и суппортов.
- Отвертки: Набор плоских и крестовых отверток поможет вам открутить различные крепежные элементы и снять защитные крышки.
- Стяжка для тормозных поршней: Специальный инструмент для сжатия тормозных поршней необходим для установки новых колодок. Это позволит избежать повреждений и упростит процесс установки.
- Ключ для регулировки тормозов: В некоторых случаях может понадобиться специальный ключ для регулировки тормозов, чтобы обеспечить правильное натяжение и работу системы.
- Мультиметр: Для проверки электрических компонентов тормозной системы, таких как датчики, может понадобиться мультиметр.
- Смазка: Используйте специальную смазку для тормозных систем, чтобы предотвратить скрип и обеспечить плавное движение колодок в суппорте.
- Подъемник или домкрат: Для безопасного доступа к тормозной системе необходимо поднять автомобиль. Используйте надежный подъемник или домкрат, а также подставки для безопасности.
- Защитные очки и перчатки: Обязательно используйте средства индивидуальной защиты, чтобы избежать травм при работе с инструментами и химическими веществами.
- Тормозная жидкость: В процессе замены колодок может потребоваться доливка или замена тормозной жидкости, поэтому имейте под рукой необходимое количество жидкости, соответствующей спецификациям вашего автомобиля.
Подготовив все необходимые инструменты и оборудование, вы сможете значительно упростить процесс замены и регулировки дисковых тормозных колодок на КАМАЗ 4308, а также обеспечить безопасность и эффективность работы.

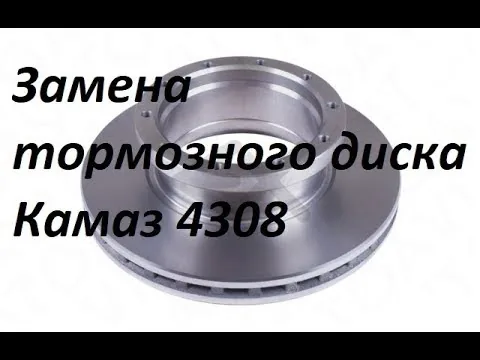

Проверка и замена тормозных дисков
Тормозные диски являются одним из ключевых элементов тормозной системы автомобиля КАМАЗ 4308. Их состояние напрямую влияет на эффективность торможения и безопасность движения. Поэтому регулярная проверка и замена тормозных дисков являются важными процедурами, которые необходимо выполнять в рамках технического обслуживания.
Проверка тормозных дисков
Перед началом проверки тормозных дисков необходимо обеспечить безопасность: установить автомобиль на ровную поверхность, включить стояночный тормоз и, при необходимости, использовать противооткатные упоры. Проверка дисков включает в себя следующие этапы:
- Визуальный осмотр: Проверьте диски на наличие видимых повреждений, таких как трещины, сколы или деформации. Обратите внимание на состояние поверхности диска: она должна быть ровной и гладкой.
- Измерение толщины: Используйте штангенциркуль для измерения толщины тормозного диска. Минимальная допустимая толщина указана в технической документации. Если диск изношен до предельной толщины, его необходимо заменить.
- Проверка на биение: Установите диск на специальный стенд или используйте индикатор часового типа для проверки биения. Допустимое значение биения не должно превышать 0,05 мм. При превышении этого значения диск подлежит замене.
Замена тормозных дисков
Если в ходе проверки было установлено, что тормозные диски требуют замены, следует выполнить следующие шаги:
- Подготовка: Снимите колесо, используя домкрат и ключ для гаек. Убедитесь, что автомобиль надежно зафиксирован.
- Снятие старого диска: Освободите тормозные колодки, открутив крепежные болты. После этого аккуратно снимите тормозной диск с ступицы. Если диск закис, можно использовать специальный проникающий состав.
- Установка нового диска: Установите новый тормозной диск на ступицу, убедившись, что он правильно зафиксирован. Затяните крепежные болты с необходимым моментом, указанным в технической документации.
- Сборка: Установите тормозные колодки на место и соберите все элементы в обратном порядке. Убедитесь, что все крепежные элементы надежно затянуты.
После завершения замены тормозных дисков рекомендуется провести тестовую поездку для проверки работы тормозной системы. Обратите внимание на возможные посторонние звуки и вибрации, которые могут указывать на неправильную установку или необходимость дополнительной регулировки.
Регулярная проверка и замена тормозных дисков не только обеспечивают безопасность на дороге, но и способствуют продлению срока службы всей тормозной системы автомобиля КАМАЗ 4308.
Советы по уходу за тормозной системой
Уход за тормозной системой КАМАЗ 4308 является важной частью обслуживания автомобиля, так как от состояния тормозов зависит безопасность движения. Правильный уход включает в себя регулярные проверки, своевременную замену тормозных колодок и дисков, а также соблюдение рекомендаций по эксплуатации.
Во-первых, рекомендуется регулярно проверять уровень тормозной жидкости. Низкий уровень может указывать на утечку, что требует немедленного внимания. Также стоит обращать внимание на состояние тормозных колодок. Если они изношены более чем на 50%, их необходимо заменить. Износ колодок можно определить по характерному скрипу или стуку при торможении.
Во-вторых, важно следить за состоянием тормозных дисков. Диски не должны иметь глубоких царапин, трещин или значительных деформаций. Если вы заметили такие повреждения, рекомендуется заменить диски, так как они могут негативно сказаться на эффективности торможения.
Кроме того, стоит учитывать условия эксплуатации автомобиля. В условиях частых остановок и стартов, а также при движении по горным маршрутам, тормоза подвергаются большему износу. В таких случаях рекомендуется проводить более частые проверки и замены тормозных компонентов.
Не забывайте о необходимости периодической промывки тормозной системы. Это поможет удалить загрязнения и предотвратить коррозию. Для этого можно использовать специальные жидкости для промывки тормозов, которые не повредят детали системы.
Также стоит обратить внимание на правильную установку тормозных колодок. Неправильная установка может привести к неравномерному износу и снижению эффективности торможения. При замене колодок обязательно следуйте инструкциям производителя и используйте только качественные запчасти.
Наконец, рекомендуется проводить полное техническое обслуживание тормозной системы не реже одного раза в год. Это позволит выявить возможные проблемы на ранней стадии и избежать серьезных поломок в будущем. Регулярный уход за тормозной системой КАМАЗ 4308 не только продлит срок службы компонентов, но и обеспечит безопасность на дороге.
