Термостат Урал 4320 и его замена

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим устройство, диагностику и замену термостата на двигателе ЯМЗ-236/238 грузовика Урал 4320. Правильная работа термостата критически важна для поддержания оптимальной температуры двигателя, что напрямую влияет на его производительность и долговечность. Мы предоставим техническую инструкцию, включая таблицы температур и распространенные ошибки при монтаже, что поможет вам избежать распространенных проблем и обеспечить надежную эксплуатацию вашего автомобиля.

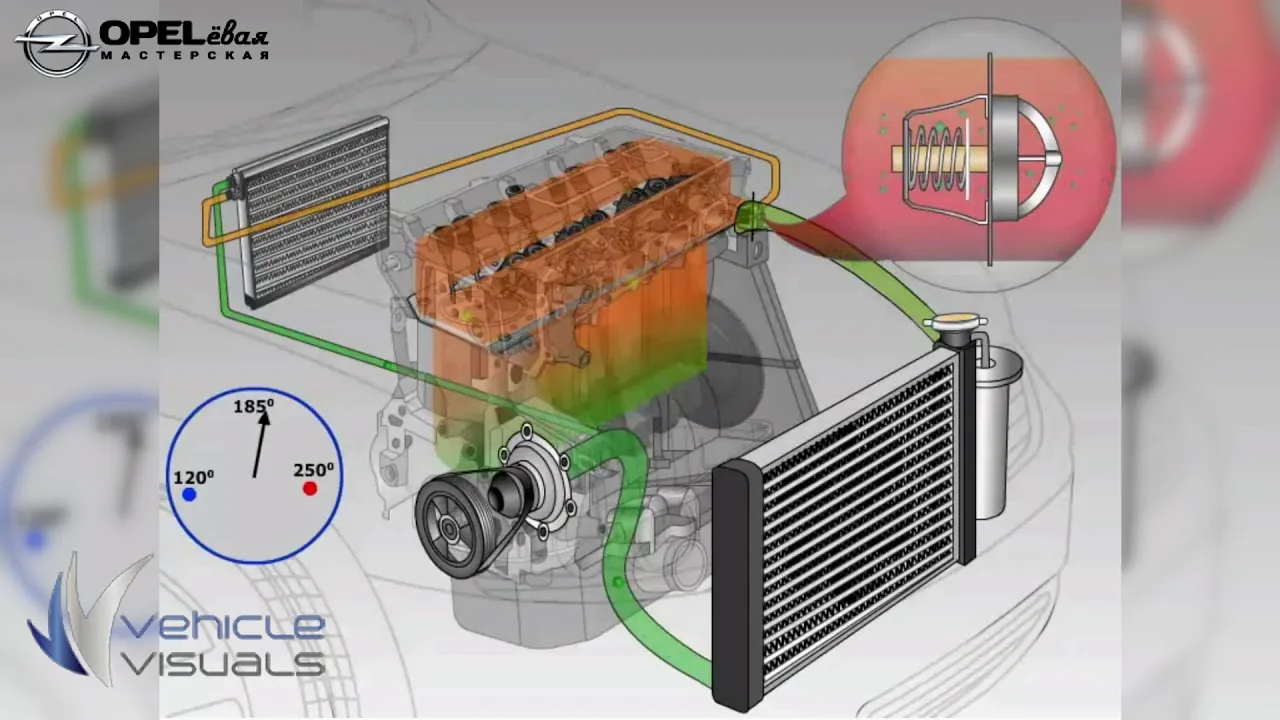

Конструктивные особенности системы охлаждения Урал 4320

Система охлаждения грузовиков, производимых Уральским автомобильным заводом, основана на жидкостном принципе с принудительной циркуляцией. В её основе лежат двигатели ЯМЗ-236, ЯМЗ-238 и более современные версии. Термостат выполняет роль автоматического регулятора температуры, открывая или закрывая путь для жидкости к радиатору в зависимости от её температуры. Это обеспечивает быстрое прогревание и стабильную работу под нагрузкой.

В стандартной конфигурации используется двухклапанный термостат, который управляет движением жидкости по малому и большому контурам. Корпус термостата изготавливается из латуни или алюминия и может быть интегрирован в переднюю часть водяного насоса или установлен отдельно на блоке цилиндров, в зависимости от версии двигателя. Внутри корпуса находится термоэлемент с твердым наполнителем, который расширяется при нагреве.

Принцип работы основан на физическом расширении рабочего вещества внутри термочувствительного элемента. При достижении определённой температуры клапан открывается, позволяя горячему антифризу проходить через радиатор для охлаждения. Если температура снижается, пружина возвращает клапан в исходное положение, направляя поток по малому кругу для быстрого прогрева двигателя.

На модели Урал 4320 часто встречаются версии с двумя термостатами, установленными последовательно или параллельно. Это увеличивает надёжность системы и точность регулировки. Неисправность даже одного элемента может нарушить баланс всей системы, поэтому при ремонте рекомендуется проверять или заменять весь комплект.

Параметр	Значение для ЯМЗ-236/238	Значение для дизелей КАМАЗ
Температура начала открытия	78 ± 2 °C	80 ± 2 °C
Температура полного открытия	94 °C	95 °C
Ход клапана (мин)	8-10 мм	7-9 мм

Симптомы неисправности и методы диагностики

Неисправность термостата можно выявить по нескольким косвенным признакам, проявляющимся в поведении автомобиля и показаниях приборов. Водители часто замечают, что стрелка указателя температуры охлаждающей жидкости ведет себя нестабильно: она резко поднимается в красную зону при нагрузке или двигатель долго не достигает рабочей температуры даже во время движения.

Если термостат застрял в закрытом положении, циркуляция жидкости по большому кругу прекращается. Это приводит к перегреву, закипанию антифриза в расширительном бачке и образованию пара. В такой ситуации эксплуатация автомобиля становится невозможной, и требуется немедленная остановка. Если клапан застрял в открытом положении, двигатель будет работать «холодным», что особенно заметно зимой.

Для более точной диагностики рекомендуется использовать тепловизор или контактный термометр. Измеряя температуру патрубков до и после термостата, можно определить момент начала открытия клапана. Разница температур должна быть значительной до открытия и выравниваться по мере прогрева.

Также важно обратить внимание на состояние антифриза. Если в системе часто образуется накипь или ржавчина, это может привести к заклиниванию подвижных частей термостата. Загрязненная система охлаждения является одной из основных причин преждевременного выхода этого узла из строя.

⚠️ Обратите внимание: Проверка термостата «на кипячение» в домашних условиях дает лишь общее представление о его работе. Полную герметичность и ход штока под давлением можно проверить только на специализированном стенде.

Этап ремонта/диагностики	Описание действий	Необходимые инструменты
Проверка термостата	Снятие термостата и визуальный осмотр	Гаечные ключи, отвертка
Тестирование термостата	Проверка на открытие и закрытие при температуре	Термометр, емкость с водой
Замена термостата	Установка нового термостата	Гаечные ключи, герметик

Интересные факты

Вот несколько интересных фактов о ремонте и диагностике термостата на Урале 4320:

Принцип работы термостата: Термостат на Урале 4320 управляет температурным режимом двигателя, открывая и закрывая проход охлаждающей жидкости. Это позволяет двигателю быстрее достигать рабочей температуры, что особенно важно в холодных климатических условиях, где недостаточная температура может привести к увеличенному износу двигателя.
Диагностика по признакам: Одним из основных признаков неисправного термостата является перегрев двигателя или, наоборот, его недостаточный прогрев. Если стрелка температуры на приборной панели колеблется или остается на низком уровне, это может указывать на то, что термостат заедает в открытом или закрытом положении.
Ремонт и замена: Замена термостата на Урале 4320 — это относительно простая процедура, которая может быть выполнена самостоятельно. Однако важно помнить, что после замены необходимо прокачать систему охлаждения, чтобы избежать образования воздушных пробок, которые могут привести к перегреву двигателя.

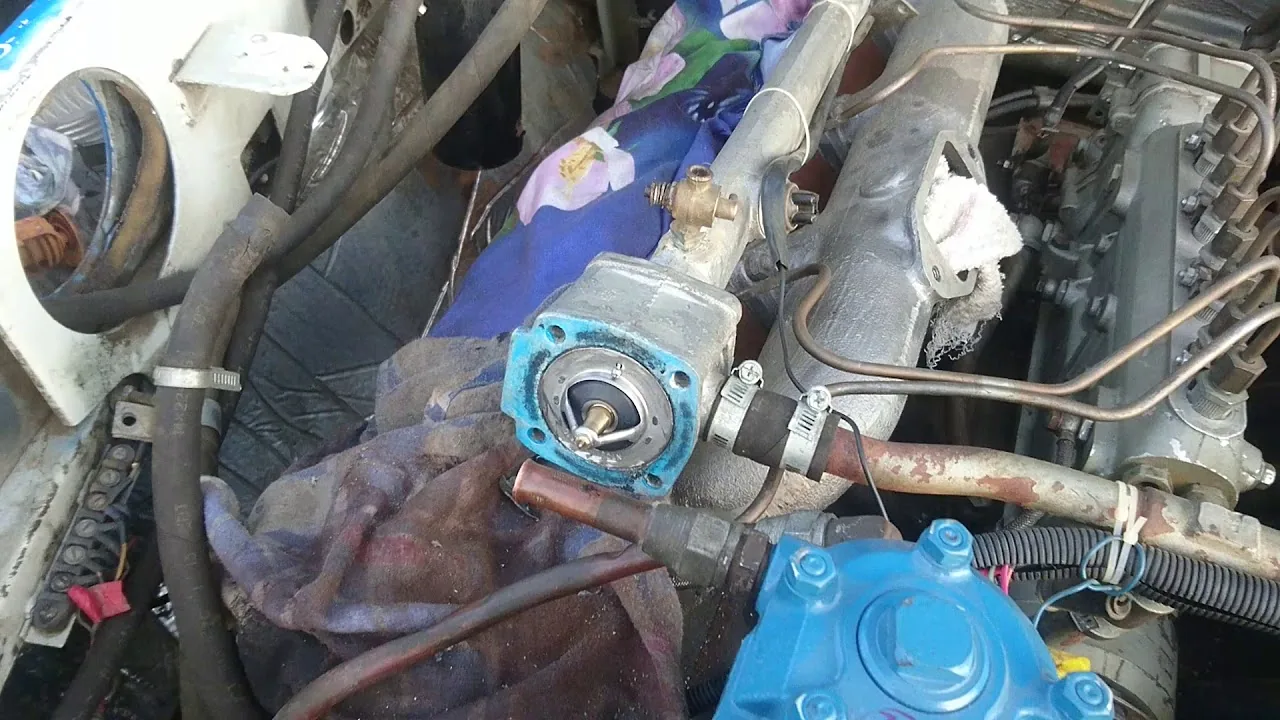

Процесс замены термостата на двигателе ЯМЗ

Замена термостата на Урале 4320 — это процесс, требующий внимательности и соблюдения всех технологических этапов, так как он связан с работой с охлаждающей жидкостью и герметичными соединениями. Прежде чем приступить к работе, обеспечьте доступ к двигателю, откинув кабину, и дайте двигателю полностью остыть, чтобы избежать ожогов.

Первым шагом всегда является слив охлаждающей жидкости. Для этого откройте краны слива на радиаторе и блоке цилиндров. Важно подготовить подходящую емкость большого объема, так как система охлаждения грузовика имеет значительный объем. Если антифриз чистый, его можно использовать повторно, но в случае загрязнений лучше промыть систему.

Отсоедините верхний и нижний патрубки, подключенные к корпусу термостата, предварительно ослабив хомуты.
Снимите крышку корпуса термостата, выкрутив крепежные болты по всему периметру.
Извлеките старый термостат, обращая внимание на его положение и ориентацию.
Очистите поверхности корпуса и крышки от остатков старой прокладки и герметика.
Установите новый термостат, убедившись, что он правильно зафиксирован в гнезде.
Поместите новую прокладку (можно слегка смазать герметиком для надежности) и установите крышку на место.
Затяните болты крепления крышки равномерно, используя крест-накрест.
Подсоедините патрубки и затяните хомуты.
Залейте охлаждающую жидкость до нужного уровня и запустите двигатель, чтобы удалить воздушные пробки.

После завершения сборки запустите двигатель и дайте ему поработать на холостых оборотах. Важно следить за уровнем жидкости в расширительном бачке и проверять соединения на наличие подтеканий. Воздух из системы будет выходить через клапан в крышке радиатора или через специальный клапан на термостате.

Если после замены температура двигателя остается нестабильной, возможно, в системе осталась воздушная пробка. Для ее устранения можно слегка приподнять переднюю часть автомобиля или несколько раз резко нажать на педаль газа на прогретом двигателе, создавая давление в системе.

Типичные ошибки при обслуживании и эксплуатации

При ремонте системы охлаждения своими силами часто возникают ошибки, которые могут свести на нет все усилия или даже вызвать новые поломки. Осознание этих нюансов поможет избежать повторных визитов в сервисный центр и продлит срок службы двигателя.

Одной из распространенных проблем является игнорирование качества уплотнительных материалов. Использование старых прокладок или некачественного герметика может привести к утечкам антифриза под высоким давлением. Также не стоит применять герметики в избытке, так как их излишки могут попасть внутрь системы и заблокировать каналы радиатора.

Еще одной распространенной ошибкой является пренебрежение состоянием радиатора и патрубков. Замена термостата на забитом радиаторе не решит проблему перегрева. Кроме того, старые резиновые патрубки могут разбухнуть или треснуть, что приведет к разгерметизации системы сразу после запуска двигателя.

Установка термостата без прокладки — это приведет к немедленной утечке антифриза и попаданию воздуха в систему, что вызовет перегрев.
Игнорирование промывки системы — если в старом антифризе есть ржавчина, она быстро забьет новый термостат, что приведет к его заклиниванию.
Неправильная установка клапана — некоторые термостаты имеют специфическую конструкцию, и установка их «вверх ногами» нарушит циркуляцию жидкости.
Использование воды вместо антифриза — вода способствует коррозии и образованию накипи, а также имеет более низкую температуру кипения, что опасно для дизельных двигателей при нагрузке.

Оптимальный температурный режим и его влияние на ресурс

Поддержание оптимальной температуры охлаждающей жидкости — ключевой фактор для экономичности и долговечности двигателя Урал 4320. Идеальный диапазон составляет от 75 до 90 градусов Цельсия, который может варьироваться в зависимости от условий эксплуатации. Выход за пределы этого диапазона может негативно сказаться на компонентах цилиндро-поршневой группы.

При работе двигателя в «холодном» состоянии происходит неполное сгорание топлива. Это приводит к смыванию масляной пленки со стенок цилиндров и конденсации в картере, что разжижает масло. В результате ускоряется износ поршневых колец и вкладышей. Недостаточный прогрев двигателя также может увеличить расход топлива на 20-25%.

Перегрев, в свою очередь, вызывает тепловую деформацию деталей, снижает прочность металла и повышает риск заклинивания поршней. Особенно опасен перегрев для головок блока цилиндров, где могут образовываться микротрещины между клапанными седлами. Термостат играет важную роль в предотвращении этих проблем.

Режим работы	Температура ОЖ	Влияние на двигатель
Недогрев	Ниже 70 °C	Увеличенный износ, повышенный расход топлива, образование нагара
Норма	80-90 °C	Оптимальное сгорание, минимальный износ
Перегрев	Выше 95 °C	Деформация ГБЦ, детонация, задиры

Для контроля температурного режима рекомендуется регулярно проверять работоспособность датчиков температуры и индикаторов на приборной панели. Иногда проблема может заключаться не в термостате, а в неправильных показаниях приборов, что может ввести водителя в заблуждение.

⚠️ Внимание: Длительная эксплуатация двигателя при температуре выше 95 градусов Цельсия значительно сокращает его срок службы. При частом закипании обязательно обратитесь в сервисный центр.

Сохранение работоспособности системы охлаждения

Регулярное обслуживание системы охлаждения помогает избежать неожиданных поломок во время поездок. Важно не только своевременно заменять термостат, но и следить за качеством и уровнем охлаждающей жидкости. Использование антифризов, рекомендованных производителем, предотвращает образование накипи и коррозии внутри каналов двигателя.

Раз в сезон стоит проводить визуальный осмотр всех патрубков, шлангов и соединений на наличие трещин, износа и подтеканий. Ослабленные хомуты следует подтягивать, а резину с трещинами — заменять. Чистота радиатора также важна: забитые пылью или грязью соты снижают эффективность охлаждения.

Соблюдение этих простых рекомендаций позволит вашему Уралу 4320 работать стабильно и мощно в любых климатических условиях, обеспечивая надежную работу всего автомобиля.

Инструменты и материалы для ремонта термостата

Для успешного ремонта и диагностики термостата Урал 4320 необходимо подготовить определенные инструменты и материалы. Правильный выбор инструментов обеспечит эффективность работы и минимизирует риск повреждения деталей.

1. Основные инструменты:

Набор ключей и головок: Для демонтажа термостата потребуется набор гаечных ключей и головок различных размеров. Рекомендуется иметь как стандартные, так и торцевые ключи, чтобы обеспечить доступ ко всем крепежным элементам.
Отвертки: Набор плоских и крестовых отверток поможет в работе с различными креплениями и соединениями. Обратите внимание на качество отверток, чтобы избежать срывов шлицов.
Плоскогубцы: Плоскогубцы могут понадобиться для работы с хомутами и другими мелкими деталями, которые требуют аккуратного обращения.
Торцевые ключи: Они помогут в работе с труднодоступными местами, где стандартные ключи могут не подойти.

2. Специальные инструменты:

Термометр: Для проверки температуры охлаждающей жидкости и диагностики работы термостата необходим точный термометр. Это поможет определить, правильно ли функционирует термостат в различных режимах работы двигателя.
Манометр: Используется для проверки давления в системе охлаждения. Это может помочь выявить утечки или другие проблемы, связанные с термостатом.
Специальные приспособления для снятия термостата: В некоторых случаях может потребоваться специальный инструмент для легкого снятия термостата, особенно если он сильно прикипел.

3. Материалы:

Прокладки: При замене термостата необходимо использовать новые прокладки, чтобы избежать утечек охлаждающей жидкости. Рекомендуется выбирать прокладки из качественных материалов, устойчивых к высоким температурам.
Охлаждающая жидкость: После ремонта может потребоваться доливка или полная замена охлаждающей жидкости. Убедитесь, что используете жидкость, соответствующую рекомендациям производителя.
Смазочные материалы: Для облегчения установки термостата и предотвращения коррозии рекомендуется использовать специальные смазочные составы на основе силикона или графита.

Подготовка всех необходимых инструментов и материалов перед началом работы значительно упростит процесс ремонта термостата Урал 4320 и повысит его эффективность. Убедитесь, что все инструменты находятся в хорошем состоянии, а материалы соответствуют требованиям, чтобы избежать дополнительных проблем в будущем.

Проверка и замена уплотнительных колец термостата

Уплотнительные кольца термостата Урал 4320 играют важную роль в обеспечении герметичности системы охлаждения. Они предотвращают утечку охлаждающей жидкости и помогают поддерживать необходимую температуру двигателя. Проверка и замена этих колец являются важными этапами в процессе диагностики и ремонта термостата.

Проверка уплотнительных колец

Перед началом проверки необходимо отключить двигатель и дать ему остыть. После этого следует визуально осмотреть уплотнительные кольца на наличие трещин, износа или других повреждений. Если кольца имеют признаки старения, такие как потемнение или деформация, их необходимо заменить. Также стоит обратить внимание на наличие следов утечки охлаждающей жидкости вокруг термостата, что может указывать на необходимость замены уплотнительных колец.

Замена уплотнительных колец

Для замены уплотнительных колец потребуется выполнить следующие шаги:

Отключите аккумулятор, чтобы избежать короткого замыкания.
Слейте охлаждающую жидкость из системы. Для этого откройте кран радиатора и дайте жидкости стечь в подготовленную емкость.
Снимите термостат, открутив крепежные болты. Будьте осторожны, чтобы не повредить прокладки и другие элементы.
Удалите старые уплотнительные кольца с термостата и проверьте поверхность, на которую они устанавливаются, на наличие загрязнений и повреждений. При необходимости очистите ее.
Установите новые уплотнительные кольца на термостат. Убедитесь, что они правильно сидят на своих местах и не перекручены.
Установите термостат обратно на место и закрутите крепежные болты с необходимым усилием, чтобы избежать повреждения.
Заполните систему охлаждающей жидкостью, следя за тем, чтобы не было пузырьков воздуха.
Подключите аккумулятор и запустите двигатель, проверяя на наличие утечек в области термостата.

Регулярная проверка и замена уплотнительных колец термостата Урал 4320 помогут избежать серьезных проблем с системой охлаждения и продлить срок службы двигателя. Не забывайте следить за состоянием этих элементов, особенно если ваш автомобиль эксплуатируется в тяжелых условиях.
