В данной статье мы рассмотрим трубку подъема кабины КамАЗ 5490, ее устройство, а также основные аспекты диагностики и обслуживания этой важной системы. Правильная эксплуатация и регулярное обслуживание трубки подъема кабины не только обеспечивают комфорт и безопасность водителя, но и способствуют продлению срока службы автомобиля. Мы предоставим полезные рекомендации по выявлению неисправностей, замене и регулировке гидроцилиндра, а также меры безопасности, которые помогут избежать возможных проблем в процессе работы с данной системой.
Устройство и принцип работы гидропривода
Гидравлическая система подъема кабины модели КамАЗ 5490 представляет собой замкнутый контур, работающий под высоким давлением. Основным элементом этой системы является телескопический гидроцилиндр, который выдвигается при подаче рабочей жидкости. Подъемная трубка служит каналом для передачи давления от насосной станции или ручного насоса в рабочую полость цилиндра.
Трубка изготовлена из высокопрочной стали или армированной резины, что позволяет ей выдерживать колебания давления и вибрации. В местах соединения используются конусные или резьбовые фитинги, обеспечивающие герметичность. В процессе работы жидкость проходит по трубке, приводя в движение шток гидроцилиндра и поднимая кабину.
Ключевым параметром является сохранность внутренней поверхности трубки и отсутствие микротрещин. Любая деформация может вызвать гидравлический удар или разрыв магистрали. На практике часто возникают случаи износа трубки о элементы рамы или каркаса кабины из-за неправильной укладки во время предыдущих ремонтов.
⚠️ Важно: Давление в системе подъема кабины может достигать 100-150 бар. Работы без предварительного сброса давления строго запрещены для предотвращения травм.
Для надежной работы в контуре предусмотрены обратные клапаны, которые предотвращают самопроизвольное опускание кабины. Трубка соединяется с насосом через гибкий шланг, что позволяет компенсировать вибрации двигателя и рамы. Нарушение герметичности на любом участке, включая трубку, может привести к завоздушиванию системы и снижению эффективности подъема.
Типовые неисправности и их признаки
Диагностика состояния трубки и сопутствующих узлов начинается с визуального осмотра и анализа работы гидросистемы. Если при попытке поднять кабину насос работает, но шток не перемещается или движется с перебоями, это может указывать на утечку или наличие воздуха в системе. Часто причиной становятся поврежденные трубки или ослабленные соединения.
Неисправность визуально проявляется в виде масляных подтеков в области гидроцилиндра и местах соединения трубок. Рабочая жидкость, вытекая под давлением, разбрызгивается, создавая характерный туман или капли на соседних деталях. Со временем уровень масла в резервуаре насоса снижается, что может привести к сухому ходу и выходу насосного оборудования из строя.
Еще одним признаком является самопроизвольное опускание кабины или невозможность зафиксировать ее в верхнем положении. Это может указывать на внутреннюю утечку через неплотности в соединениях трубки или повреждение уплотнений гидроцилиндра. В таких случаях необходимо провести полную дефектовку магистрали.
Ниже представлена таблица основных симптомов и возможных причин, связанных с трубкой подъема:
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Масляные пятна под кабиной | Трещина в трубке или износ фитинга | Визуальный осмотр, протирка ветошью |
| Кабина опускается сама | Разгерметизация контура, воздух в системе | Проверка уровня масла, осмотр соединений |
| Насос гудит, но подъема нет | Завоздушивание через неплотность в трубке | Проверка герметичности на всасывании |
Интересные факты
Вот несколько интересных фактов о трубке подъема кабины КамАЗ 5490 и связанных с ней системах диагностики и обслуживания:
Гидравлическая система: Трубка подъема кабины КамАЗ 5490 является частью гидравлической системы, которая позволяет водителю легко поднимать и опускать кабину для доступа к двигателю и другим компонентам. Это значительно упрощает процесс обслуживания и ремонта, что особенно важно для грузовых автомобилей, которые часто эксплуатируются в тяжелых условиях.
Диагностика утечек: Одной из распространенных проблем с трубкой подъема является утечка гидравлической жидкости. Для диагностики таких утечек механики часто используют специальные красители, которые добавляют в гидравлическую систему. При наличии утечки краситель проявляется на поверхности, что позволяет быстро локализовать проблему и произвести необходимые ремонты.
Регулярное обслуживание: Рекомендуется проводить регулярное обслуживание трубки подъема, включая проверку на наличие трещин, коррозии и других повреждений. Это не только продлевает срок службы самой трубки, но и предотвращает более серьезные проблемы с гидравлической системой, которые могут возникнуть из-за игнорирования мелких неисправностей.
Подготовка к замене и необходимые инструменты
Перед заменой трубки подъема кабины необходимо тщательно подготовить рабочее пространство и инструменты. Этот процесс требует внимательности, так как работа связана с агрессивными жидкостями и тяжелыми компонентами. Наличие специализированного инструмента значительно облегчает задачу и минимизирует риск повреждения соседних деталей.
Сначала убедитесь, что кабина надежно зафиксирована в нижнем положении или, если требуется доступ снизу, поднята и зафиксирована упорами. Используйте штатные фиксаторы или специальные подставки. Работы под незакрепленной кабиной могут быть смертельно опасны.
Для выполнения операции потребуется стандартный набор гаечных ключей, включая рожковые и накидные размеры от 10 до 24 мм. Часто понадобятся торцевые головки для доступа к труднодоступным болтам, крепящим трубку. Не забудьте подготовить емкость для слива рабочей жидкости и ветошь для устранения проливов.
⚠️ Внимание: Рабочая жидкость гидросистемы токсична и пожароопасна. Избегайте контакта жидкости с кожей и открытыми источниками огня. Работы следует проводить в хорошо проветриваемом помещении.
При подготовке к замене крайне важно приобрести качественную запасную часть. Трубка должна соответствовать спецификациям производителя КамАЗ для модели 5490. Использование дешевых аналогов с тонкими стенками может привести к разрыву под давлением.
Необходимый инструментарий и материалы
Комплектация рабочего места играет ключевую роль в эффективности ремонта. В дополнение к стандартному набору ключей полезно иметь динамометрический ключ для контроля силы затяжки фитингов. Слишком сильное затягивание может деформировать трубку, а недостаточное — привести к утечкам.
Для очистки мест установки и удаления старой смазки понадобится растворитель или специальный очиститель тормозов. После установки новой трубки необходимо долить гидравлическое масло марки МГ-22И или его аналог, рекомендованный производителем. Также пригодятся шприц или воронка для аккуратного добавления жидкости.
Список необходимых инструментов и материалов:
- Набор рожковых и накидных ключей (10-24 мм)
- Торцевые головки и вороток
- Динамометрический ключ
- Контейнер для отработанной жидкости (объемом не менее 1 литра)
- Ветошь и очиститель
- Новая трубка подъема кабины с фитингами
- Гидравлическое масло

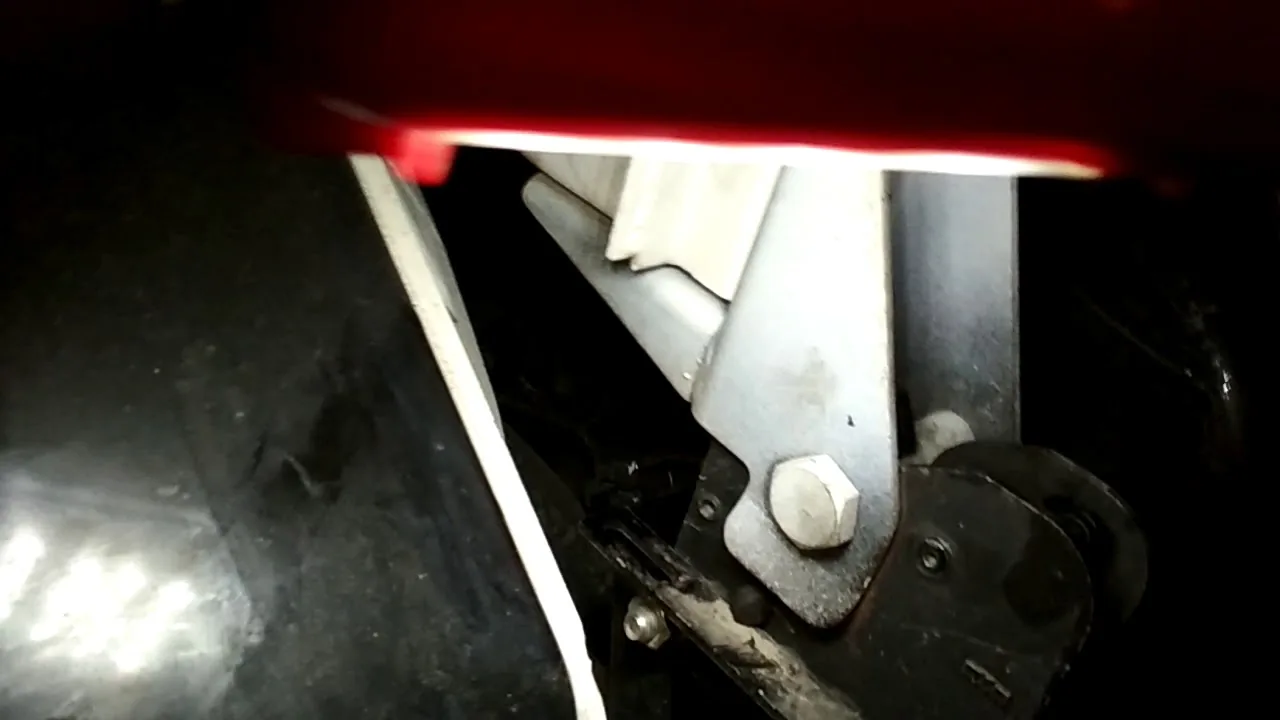

Технология замены трубки подъема
Процесс замены трубки начинается с демонтажа старой системы. Сначала необходимо сбросить давление в системе. Для этого осторожно откройте кран управления гидроподъемником (если он предусмотрен) или аккуратно открутите фитинг на насосе, подставив емкость для сбора жидкости.
После сброса давления отсоедините трубку от гидроцилиндра и насосной станции. Обычно крепления трубки к раме или кронштейнам кабины оснащены резиновыми демпферами, которые также нужно аккуратно удалить. Важно не повредить соседние провода и шланги.
Снятая трубка должна быть тщательно осмотрена на наличие повреждений. Если она деформирована, выясните, было ли на нее механическое воздействие. Новые трубки обычно поставляются в защитной упаковке, которую следует снимать непосредственно перед установкой.
Установка новой трубки осуществляется в обратном порядке. Важно правильно расположить магистраль, чтобы избежать контакта с движущимися или нагревающимися элементами. Фитинги затягиваются с соблюдением рекомендованного момента, после чего система заполняется жидкостью.
Прокачка системы и устранение воздушных пробок
После замены труб в системе образуется воздух, который нужно удалить. Воздушные пробки могут вызвать нестабильную работу гидропривода и даже гидроудар. Процесс прокачки выполняется путем многократного подъема и опускания кабины без нагрузки.
Сначала долейте масло в бачок насоса до отметки «МАХ». Затем, удерживая рычаг управления, поднимите кабину. Если шток движется с рывками, это указывает на наличие воздуха в системе. Повторяйте процедуру несколько раз, следя за уровнем масла и добавляя его по мере необходимости.
Полное удаление воздуха считается достигнутым, когда кабина поднимается плавно, без рывков и посторонних звуков, а уровень масла в бачке остается стабильным. После этого проверьте все соединения на наличие подтеканий.
Сравнение методов прокачки представлено в таблице:
| Метод | Эффективность | Трудоемкость |
|---|---|---|
| Многократный подъем-опускание | Высокая | Средняя |
| Прокачка через штуцер (если имеется) | Максимальная | Низкая |
⚠️ Важно: При прокачке системы следите, чтобы кабина не ударялась о ограничительные упоры с силой. Это может повредить новые уплотнения или трубку.
Типичные ошибки и меры безопасности
При обслуживании системы подъема кабины КамАЗ 5490 часто возникают ошибки, которые могут свести на нет результаты ремонта или привести к новым поломкам. Осознание этих ошибок помогает избежать повторного ремонта и гарантирует безопасность.
Одной из наиболее распространенных ошибок является пренебрежение чистотой при работе с гидравлическими компонентами. Попадание пыли или грязи в трубки или цилиндры может вызвать износ уплотнений и заклинивание клапанов. Все операции должны выполняться с максимальной аккуратностью.
Еще одной распространенной ошибкой является использование неподходящих уплотнителей. Резиновые кольца должны быть устойчивыми к воздействию гидравлического масла. Обычная техническая резина быстро разрушается, что приводит к утечкам. Всегда выбирайте комплектующие, рекомендованные производителем.
Список типичных ошибок:
- Недостаточная затяжка фитингов — это может привести к быстрому образованию утечек под давлением. Рекомендуется использовать динамометрический ключ.
- Перекручивание трубки при установке — это создает напряжение в металле и может привести к разрыву. Трубка должна располагаться свободно.
- Использование старого масла — отработанная жидкость содержит продукты износа, которые могут засорять систему. Масло следует регулярно менять или фильтровать.
- Отсутствие фиксации кабины — работа без страховочных упоров строго запрещена. Гидравлическая система может выйти из строя в любой момент.
Рекомендации по эксплуатации и обслуживанию
Для увеличения срока службы трубки подъема и всей гидравлической системы рекомендуется регулярно проводить визуальный контроль. Особое внимание уделяйте изгибам и местам крепления. Если вы заметили даже незначительные признаки коррозии или повреждения изоляции, лучше заранее заменить трубку.
Своевременная замена гидравлического масла положительно сказывается на состоянии системы. Со временем масло теряет свои свойства и накапливает влагу, что может привести к коррозии внутренних поверхностей трубок и цилиндров. Рекомендуемый интервал замены масла указан в руководстве по эксплуатации вашего автомобиля.
Регулярная смазка подвижных соединений и шарниров механизма подъема снижает нагрузку на гидроцилиндр. Если шарниры закиснут, насосу придется создавать избыточное давление, что увеличивает нагрузку на трубку. Поддержание механизма в чистоте и смазке — залог его долговечной работы.
Если возникают трудности с поиском оригинальной трубки, можно использовать аналоги, но только при условии, что они полностью соответствуют геометрическим параметрам и давлению burst. Самостоятельное изготовление трубок без соответствующего оборудования и контроля качества недопустимо.
Обеспечение надежности гидросистемы
Надежность работы системы подъема кабины напрямую влияет на безопасность и готовность тягача КамАЗ 5490 к эксплуатации. Трубка подъема соединяет насос с исполнительным механизмом и играет ключевую роль. Ее исправное состояние обеспечивает быстрый доступ к двигателю для технического обслуживания.
Соблюдение технологии замены, использование качественных материалов и регулярный мониторинг состояния гидравлической системы помогают избежать неожиданных поломок. Водителю важно знать основные признаки неисправностей и уметь быстро на них реагировать.
Корректное обслуживание трубки и всей системы — это не только вопрос ремонта, но и важная инвестиция в безопасность и долговечность автомобиля. Пренебрежение даже мелкими подтеканиями или стуками в гидроприводе может привести к серьезным поломкам в самый неподходящий момент.
Регулярность проведения диагностики
Регулярная диагностика трубки подъема кабины КамАЗ 5490 является важным аспектом обслуживания автомобиля, который позволяет предотвратить серьезные поломки и обеспечить безопасность эксплуатации. Система подъема кабины отвечает за доступ к двигателю и другим важным узлам, поэтому ее исправность критически важна.
Рекомендуется проводить диагностику трубки подъема кабины не реже одного раза в 10 000 километров пробега или каждые полгода, в зависимости от условий эксплуатации. Важно учитывать, что в условиях повышенной запыленности, частых поездок по плохим дорогам или в условиях повышенной влажности, диагностику следует проводить чаще.
Основные этапы диагностики включают визуальный осмотр, проверку герметичности соединений, а также тестирование работы системы подъема. Визуальный осмотр позволяет выявить видимые повреждения трубки, такие как трещины, изломы или коррозию. При этом стоит обратить внимание на состояние креплений и соединительных элементов, которые могут ослабевать со временем.
Проверка герметичности соединений осуществляется с помощью специального оборудования, которое позволяет выявить утечки воздуха. Утечки могут привести к снижению эффективности работы системы подъема и, как следствие, к затруднениям при обслуживании автомобиля. В случае обнаружения утечек необходимо заменить поврежденные участки трубки или герметизировать соединения.
Тестирование работы системы подъема включает в себя проверку механизма подъема кабины на предмет плавности и скорости подъема. Необходимо убедиться, что кабина поднимается и опускается без задержек и посторонних звуков. Если наблюдаются какие-либо отклонения от нормы, это может свидетельствовать о необходимости более глубокой диагностики или ремонта.
Кроме того, важно учитывать, что регулярная диагностика трубки подъема кабины должна сопровождаться плановым обслуживанием системы. Это включает в себя замену фильтров, проверку уровня жидкости в гидравлической системе и смазку подвижных частей. Все эти мероприятия помогут продлить срок службы трубки и системы в целом, а также снизить риск возникновения аварийных ситуаций на дороге.
В заключение, регулярная диагностика и обслуживание трубки подъема кабины КамАЗ 5490 являются неотъемлемой частью технического обслуживания автомобиля. Это не только обеспечивает надежную работу системы, но и гарантирует безопасность водителя и пассажиров.
Методы проверки состояния трубки подъема
Проверка состояния трубки подъема кабины КамАЗ 5490 является важной процедурой, которая позволяет обеспечить надежную работу системы подъема и опускания кабины. Существует несколько методов диагностики, которые помогут выявить возможные неисправности и предотвратить серьезные поломки.
1. Визуальный осмотр. Начинать диагностику следует с визуального осмотра трубки подъема. Необходимо проверить наличие видимых повреждений, таких как трещины, вмятины или коррозия. Особое внимание следует уделить местам соединения трубки с другими элементами системы, так как именно в этих местах часто возникают утечки. Также стоит проверить состояние крепежных элементов и уплотнителей.
2. Проверка на наличие утечек. Утечки в системе могут привести к снижению давления и, как следствие, к неэффективной работе подъема кабины. Для проверки на утечки можно использовать мыльный раствор, который наносится на трубку и соединения. При наличии утечек на поверхности появятся пузырьки. Если утечки обнаружены, необходимо заменить поврежденные участки или уплотнители.
3. Измерение давления. Для более точной диагностики состояния трубки подъема рекомендуется использовать манометр для измерения давления в системе. Нормальное рабочее давление должно находиться в пределах, указанных в технической документации. Если давление ниже нормы, это может свидетельствовать о проблемах с трубкой или другими компонентами системы.
4. Проверка работоспособности системы. После визуального осмотра и проверки на утечки необходимо протестировать работу системы подъема кабины. Для этого следует запустить двигатель и активировать механизм подъема. Обратите внимание на скорость и плавность подъема. Если кабина поднимается с задержками или заедает, это может указывать на проблемы с трубкой или гидравлическим насосом.
5. Проверка на наличие загрязнений. Загрязнения внутри трубки могут значительно ухудшить ее работу. Для этого можно демонтировать трубку и осмотреть ее внутреннюю поверхность. Если обнаружены отложения или загрязнения, трубку следует очистить или заменить.
6. Использование диагностического оборудования. В современных условиях для диагностики состояния трубки подъема можно использовать специализированное оборудование, которое позволяет проводить более глубокий анализ работы системы. Такие устройства могут выявить скрытые неисправности и дать рекомендации по их устранению.
Регулярная проверка состояния трубки подъема кабины КамАЗ 5490 поможет избежать серьезных поломок и продлить срок службы автомобиля. Рекомендуется проводить диагностику не реже одного раза в полгода, а также перед длительными поездками или после проведения серьезных работ по ремонту и обслуживанию автомобиля.
Влияние внешних факторов на работу системы
Система подъема кабины на грузовиках КамАЗ 5490 играет ключевую роль в обеспечении удобства доступа к двигателю и другим компонентам, расположенным под кабиной. Однако ее работа может быть значительно затруднена под воздействием различных внешних факторов. Понимание этих факторов и их влияния на систему позволяет своевременно проводить диагностику и обслуживание, что, в свою очередь, способствует увеличению срока службы автомобиля.
Одним из основных внешних факторов, влияющих на работу системы подъема кабины, является климатические условия. В условиях низких температур масло в гидравлической системе может загустевать, что приводит к снижению эффективности работы гидроцилиндров. Это может вызвать затруднения при подъеме кабины, а в некоторых случаях даже поломку системы. Поэтому в зимний период рекомендуется использовать масла, специально предназначенные для работы при низких температурах, а также проводить регулярные проверки уровня и состояния масла.
Другим важным фактором является наличие пыли и грязи. Эти элементы могут попадать в гидравлическую систему, что приводит к загрязнению масла и износу уплотнительных элементов. Пыль и грязь могут также оседать на механизмах, отвечающих за подъем кабины, что может вызвать их заклинивание. Для предотвращения этих проблем необходимо регулярно очищать механизмы и следить за состоянием фильтров, которые должны быть заменены при необходимости.
Вибрации, возникающие во время движения, также могут негативно сказаться на работе системы. Постоянные колебания могут привести к ослаблению креплений и соединений, что в свою очередь может вызвать утечки масла и снижение давления в системе. Рекомендуется периодически проверять все крепежные элементы и при необходимости подтягивать их, а также следить за состоянием шлангов и соединений на предмет трещин и износа.
Кроме того, воздействие химических веществ, таких как дорожные реагенты, может привести к коррозии металлических частей системы. Это может вызвать не только механические повреждения, но и утечки, что существенно ухудшает работу системы подъема кабины. Для защиты от коррозии рекомендуется использовать специальные антикоррозийные средства и регулярно проводить осмотр всех металлических компонентов.
Наконец, стоит отметить, что неправильная эксплуатация автомобиля также может негативно сказаться на работе системы. Например, резкие движения при подъеме или опускании кабины могут привести к перегрузке механизмов. Поэтому важно соблюдать инструкции по эксплуатации и не допускать перегрузок.
В заключение, влияние внешних факторов на работу системы подъема кабины КамАЗ 5490 является значительным. Понимание этих факторов и регулярное обслуживание системы помогут избежать серьезных поломок и продлить срок службы автомобиля.
Советы по выбору качественных запчастей
При выборе запчастей для системы подъема кабины КамАЗ 5490 важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы автомобиля. Качество запчастей напрямую влияет на эффективность работы всей системы, поэтому стоит уделить этому аспекту особое внимание.
Первым шагом в выборе качественных запчастей является обращение к проверенным производителям. Рынок предлагает множество альтернатив, однако не все из них могут гарантировать необходимый уровень качества. Рекомендуется выбирать запчасти от известных брендов, которые зарекомендовали себя на рынке и имеют положительные отзывы от пользователей. Это может быть как оригинальная продукция, так и качественные аналоги, произведенные на сертифицированных заводах.
Вторым важным аспектом является проверка совместимости запчастей с конкретной моделью КамАЗ 5490. Перед покупкой необходимо уточнить номер детали и убедиться, что она подходит именно для вашего автомобиля. Неправильный выбор может привести к серьезным проблемам в работе системы подъема кабины, что в свою очередь может вызвать дополнительные расходы на ремонт.
Также стоит обратить внимание на материалы, из которых изготовлены запчасти. Качественные детали должны быть выполнены из прочных и устойчивых к износу материалов, что обеспечит их долговечность. Например, детали, подвергающиеся высоким нагрузкам, должны быть изготовлены из высококачественной стали или других прочных сплавов, способных выдерживать экстремальные условия эксплуатации.
Не менее важным является наличие гарантии на запчасти. Ответственные производители предоставляют гарантию на свою продукцию, что свидетельствует о высоком качестве и надежности. При покупке запчастей стоит уточнить условия гарантии и возможность возврата или обмена в случае обнаружения дефектов.
Наконец, рекомендуется обращаться к профессиональным механикам или специалистам, которые могут дать советы по выбору запчастей и их установке. Они могут помочь не только с выбором, но и с диагностикой системы, что позволит избежать дополнительных проблем в будущем.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти для системы подъема кабины КамАЗ 5490, что обеспечит надежную и безопасную эксплуатацию вашего автомобиля.
