В данной статье мы подробно рассмотрим процесс диагностики и ремонта тахометра на автомобиле Урал 4320, который является важным элементом системы контроля работы двигателя. Правильная работа тахометра обеспечивает точное отображение оборотов двигателя, что критично для его эффективной эксплуатации и предотвращения возможных поломок. Мы предложим пошаговую инструкцию по проверке датчика, проводки и блока управления двигателем ЯМЗ, что поможет вам самостоятельно выявить и устранить неисправности, обеспечивая надежность и долговечность вашего транспортного средства.
Принцип работы и схемы подключения тахометра
Работа тахометра на Урал 4320 основана на преобразовании частоты импульсов, возникающих при вращении коленчатого вала, в показания стрелочного или цифрового дисплея. В зависимости от года выпуска и конфигурации автомобиля схема подключения может варьироваться от простой аналоговой до более сложной цифровой системы. Ключевым элементом, генерирующим сигнал, является индуктивный датчик, реагирующий на прохождение зубьев маховика или специального шкива.
В автомобилях с электронным управлением двигателем (Евро-2, Евро-3 и выше) сигнал от датчика положения коленчатого вала поступает непосредственно в блок управления двигателем (ЭБУ). ЭБУ обрабатывает данные и отправляет команду на приборную панель через цифровую шину или отдельный выход. Если связь между ЭБУ и приборной панелью нарушена, тахометр может не работать, в то время как остальные приборы функционируют.
Для автомобилей с механическим топливным насосом высокого давления сигнал снимается с генератора или отдельного датчика, установленного в корпусе сцепления или маховика. В этом случае переменное напряжение подается напрямую на вход тахометра, где оно выпрямляется и обрабатывается. Точность показаний в таких системах зависит от качества заземления и отсутствия помех в электрической сети автомобиля.
⚠️ Внимание: Перед проверкой электрических цепей обязательно отключите массу аккумулятора. Короткое замыкание в цепи тахометра может повредить блок управления двигателем или вызвать возгорание проводки.
Различия в схемах подключения требуют использования соответствующих электрических схем для конкретной модификации Урал 4320. Неправильное подключение щупов мультиметра или подача напряжения на вход датчика могут вызвать необратимые повреждения электроники. Важно точно определить тип системы перед началом измерений.
Сравнение систем формирования сигнала
| Параметр | Механическая система (старые модели) | Электронная система (ЯМЗ Евро-2/3) |
|---|---|---|
| Источник сигнала | Датчик в маховике или генератор | Датчик положения коленчатого вала (ДПКВ) |
| Тип сигнала | Синусоидальный (переменный ток) | Цифровой импульс / CAN-сообщение |
| Зависимость | Прямое соединение с прибором | Через блок управления (ЭБУ) |
Таблица показывает, что в электронных системах связь между датчиком и тахометром осуществляется через блок управления. Это означает, что даже при исправном датчике работа прибора не гарантирована, если ЭБУ не передает информацию. В механических системах структура проще, и неисправность чаще всего связана с самим датчиком или обрывом проводки.
| Проблема тахометра | Возможные причины | Рекомендации по ремонту |
|---|---|---|
| Тахометр не работает | Перебои в электропитании | Проверить предохранители и проводку |
| Тахометр показывает неверные значения | Неисправен датчик оборотов | Заменить или отремонтировать датчик |
| Тахометр заедает | Загрязнение механизма | Очистить механизм и смазать его |
| Постоянный шум в тахометре | Износ подшипников | Заменить подшипники |
| Тахометр мигает | Неправильное соединение проводов | Проверить и переподключить провода |
Интересные факты
Вот несколько интересных фактов о диагностике и ремонте тахометра на Урал 4320:
Принцип работы тахометра: Тахометр на Урал 4320 обычно работает на основе электромагнитного принципа. Он измеряет скорость вращения коленчатого вала, преобразуя механические колебания в электрический сигнал. Это позволяет водителю контролировать обороты двигателя, что критически важно для предотвращения перегрева и повреждения мотора.
Типичные неисправности: Одной из распространенных проблем с тахометром является его неправильная калибровка или поломка датчика. В случае неисправности тахометра, важно не только заменить сам прибор, но и проверить проводку и соединения, так как они могут быть причиной неправильных показаний.
Диагностика с помощью мультиметра: Для диагностики тахометра на Урал 4320 можно использовать мультиметр. Проверка напряжения на выходе тахометра при различных оборотах двигателя позволяет определить, работает ли прибор корректно. Если показания не соответствуют норме, это может указывать на необходимость ремонта или замены тахометра.
Диагностика датчика частоты вращения и проводки
Наиболее распространенной причиной неисправности тахометра является поломка датчика частоты вращения или повреждение проводки, соединяющей его с системой. Этот датчик, известный как ДПКВ (датчик положения коленчатого вала), подвергается воздействию высоких температур, вибраций и загрязнений, таких как металлическая стружка. Первым этапом диагностики всегда должен быть визуальный осмотр доступных участков проводов.
Если при визуальном осмотре не обнаружены явные повреждения изоляции или окисление контактов в разъемах, следует перейти к инструментальной проверке. Для механических систем важными параметрами являются сопротивление обмотки датчика и наличие переменного напряжения при прокрутке стартером. В электронных системах необходимо проверить целостность цепи до ЭБУ и отсутствие короткого замыкания на корпус.
Для проверки сопротивления потребуется исправный мультиметр. Щупы подключаются к контактам разъема датчика, а прибор переводится в режим измерения сопротивления. Если сопротивление стремится к бесконечности, это указывает на обрыв в обмотке, и датчик необходимо заменить. Низкое сопротивление может свидетельствовать о межвитковом замыкании.
Особое внимание следует уделить зазору между торцом датчика и зубчатым венцом. Наличие металлической стружки на магнитном сердечнике датчика может искажать магнитное поле и блокировать формирование сигнала. Очистка торца датчика и установка правильного зазора часто восстанавливают его работу без необходимости замены деталей.
Методы проверки целостности цепи
Проверка проводки осуществляется методом «прозвонки», который включает тестирование от разъема датчика до разъема тахометра или блока управления двигателем (ЭБУ). Для этого необходимо иметь электрическую схему конкретного автомобиля, так как цветовая кодировка проводов может варьироваться в зависимости от года выпуска. Прозвонка помогает выявить скрытые повреждения внутри изоляции, которые не видны при визуальном осмотре.
Если мультиметр фиксирует обрыв цепи, следует проверить промежуточные разъемы. Они часто располагаются в местах с повышенной вибрацией или подвержены воздействию влаги. Окисление контактов в этих разъемах может привести к высокому переходному сопротивлению, что блокирует слабый сигнал от датчика.
⚠️ Важно: При проверке проводки не используйте метод «контрольки» с лампочкой на электронных компонентах. Подача лишнего напряжения может повредить входные каскады ЭБУ.
Если проводка в порядке, но сигнал отсутствует, проверьте напряжение питания в разъеме (если датчик активный). Пассивные индуктивные датчики не требуют питания, тогда как активные (например, датчики Холла) нуждаются в стабильном напряжении 5 или 12 вольт. Отсутствие питания может указывать на проблемы в жгуте проводов или предохранителях.
Неисправности приборной панели и блоков управления

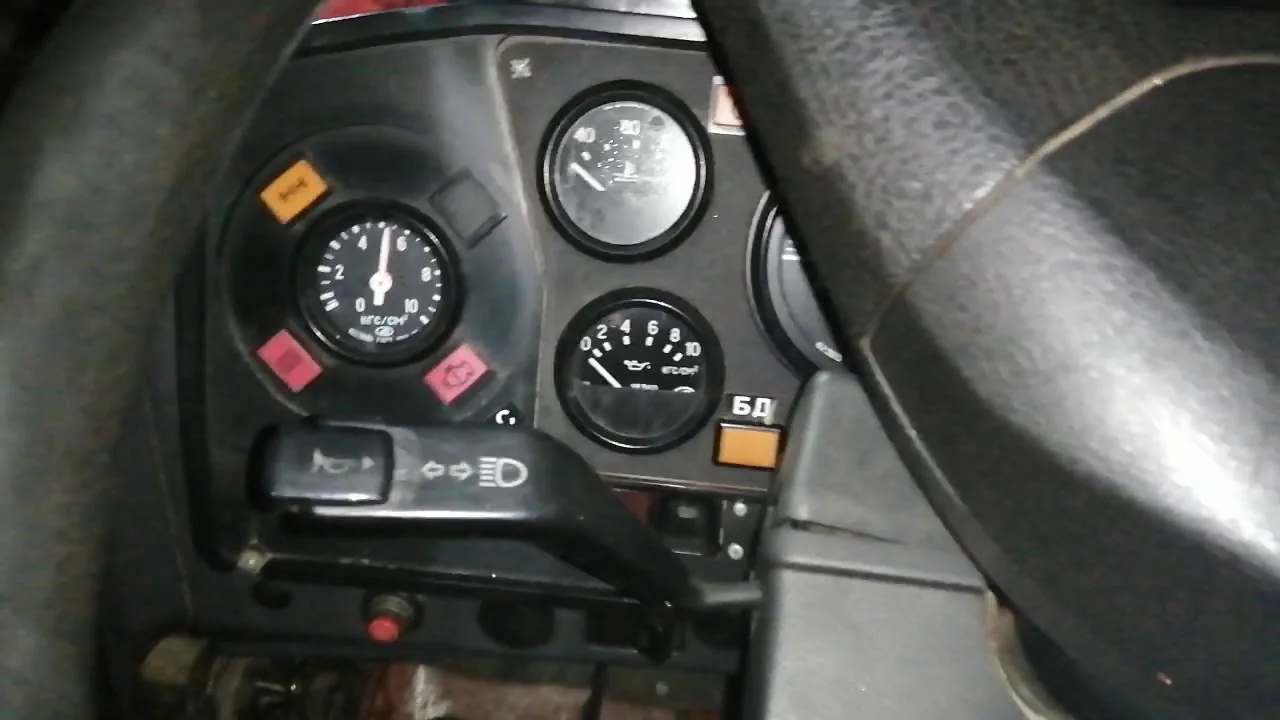

Когда датчик и проводка исправны, следует обратить внимание на приемное устройство — приборную панель или блок управления. В модели Урал 4320 с электронным двигателем тахометр интегрирован в электронный щиток, который получает данные через цифровую шину. Ошибки в программном обеспечении или повреждения печатной платы могут вызывать сбои в отображении сегментов.
Одной из распространенных проблем является плохой контакт в разъеме подключения приборной панели. Вибрации при движении грузовика могут ослабить контакты, особенно в нижнем ряду разъема. Небольшое подергивание жгута проводов при работающем двигателе может временно восстановить показания, что указывает на проблемы с контактами.

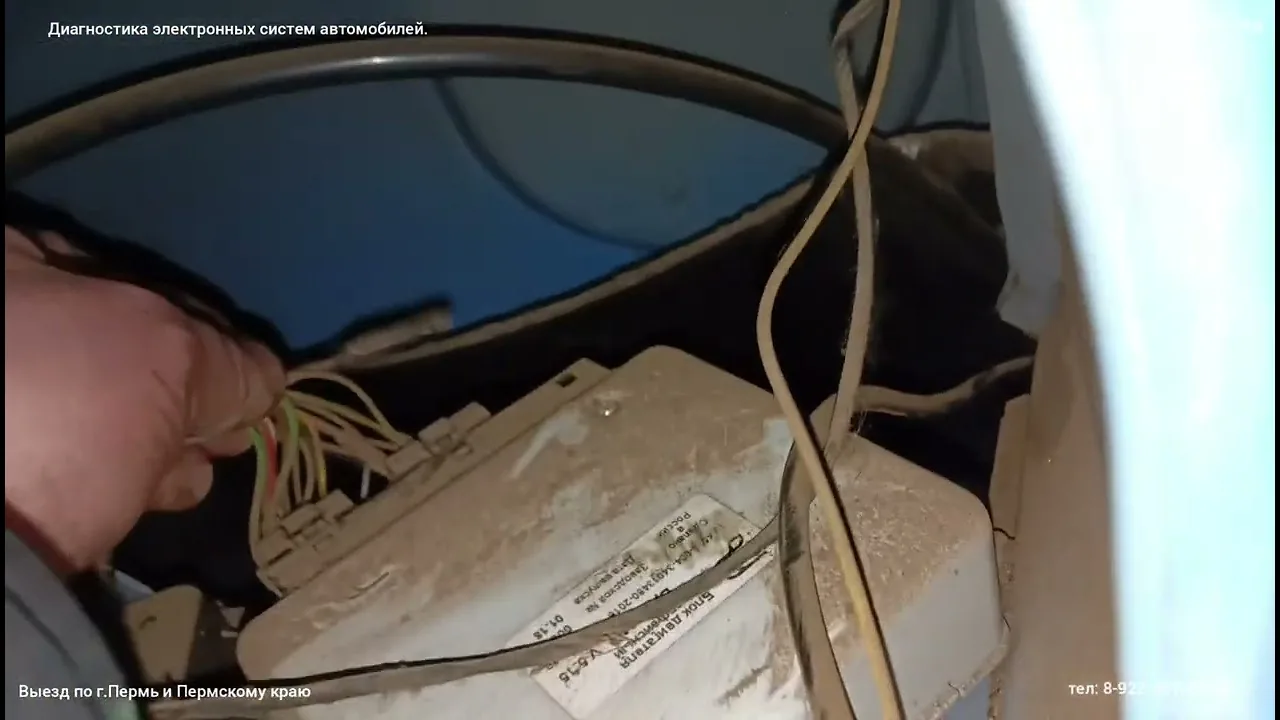

В системах с отдельным блоком обработки сигналов (например, в старых системах с электронным тахометром ТЭ) неисправность может быть связана с сгоревшим резистором или конденсатором внутри блока. Ремонт таких устройств требует навыков радиолюбителя и схемы, так как некоторые элементы могут быть залиты защитным компаундом.
Диагностика электронного щитка приборов
Для диагностики щитка приборов рекомендуется выполнить самодиагностику, если такая функция предусмотрена. На некоторых моделях при включении зажигания стрелки должны пройти полный диапазон движения. Если тахометр не реагирует даже во время тестирования, это может указывать на неисправность шагового двигателя или платы.
Если возможно, попробуйте установить исправный щиток приборов от аналогичного автомобиля. Это самый быстрый способ исключить неисправность устройства. Однако на автомобилях с иммобилайзером или сложной электроникой простая замена может потребовать программной настройки.
При разборке щитка приборов внимательно осмотрите состояние пайки контактов на обратной стороне платы. Трещины в пайке выводов трансформатора или разъемов — распространенная причина периодических сбоев. Пропайка контактов может восстановить работоспособность устройства без необходимости покупки нового.
Влияние генератора и бортовой сети

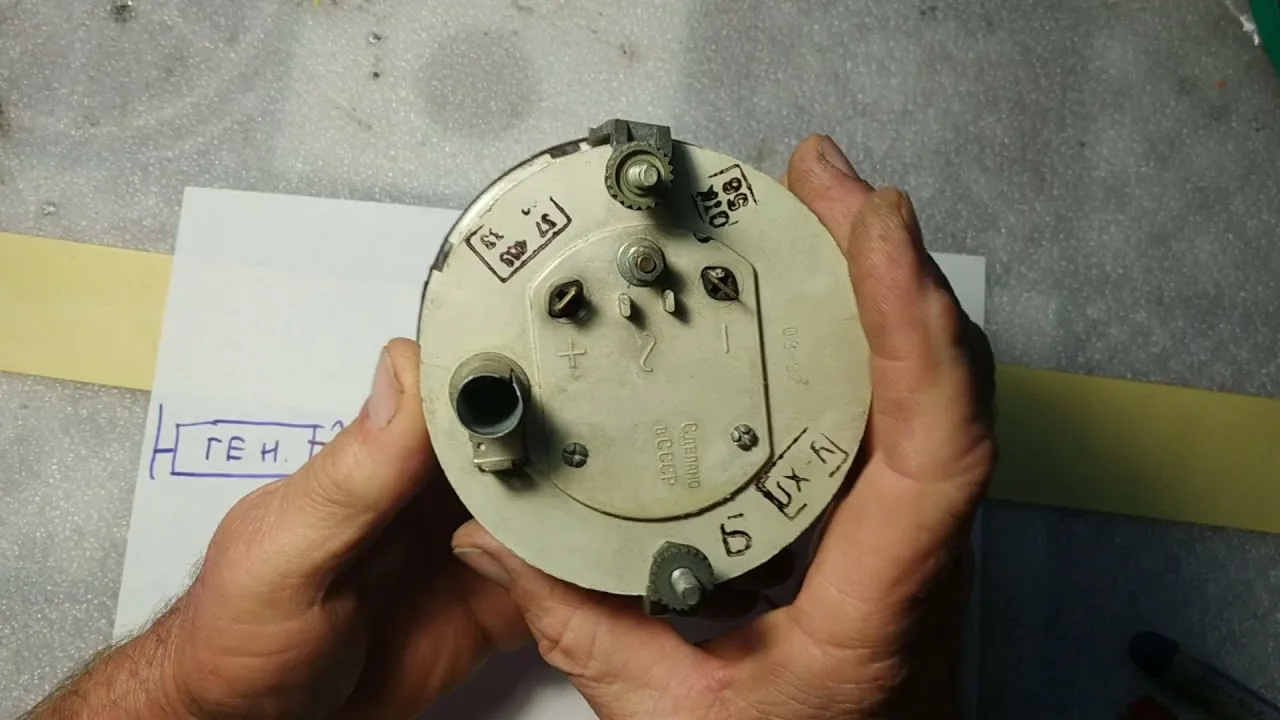

На различных версиях Урал 4320, особенно с двигателями ЯМЗ-236/238 без электронного управления, сигнал для тахометра поступает с выхода «W» генератора. Неисправность диодного моста или регулятора напряжения может существенно повлиять на показания прибора. Пульсации напряжения или отсутствие сигнала на выходе генератора могут привести к тому, что тахометр перестанет работать.
Если тахометр подключен к генератору, проверку следует начинать с измерения напряжения на соответствующем выводе генератора при работающем двигателе. Наличие переменного напряжения указывает на исправность системы генерации сигнала. Если напряжение отсутствует, это может означать необходимость ремонта или замены выпрямительного блока генератора.
Нестабильное напряжение в бортовой сети также может вызывать проблемы в работе электронного тахометра. Колебания напряжения, вызванные неисправным регулятором генератора, могут привести к непредсказуемому поведению стрелки или полному отказу прибора. Измерение напряжения следует проводить при различных оборотах двигателя.
Важно помнить, что замена генератора на неоригинальную модель может вызвать несовместимость сигнала. Некоторые современные генераторы с интегральными регуляторами могут выдавать сигнал, который не подходит для стандартных тахометров Урал, что может потребовать установки дополнительного преобразователя частоты.
Типичные ошибки при ремонте
В процессе восстановления тахометра владельцы и специалисты часто совершают распространенные ошибки, которые затрудняют диагностику и могут привести к новым неисправностям. Избежание этих ошибок помогает сэкономить время и ресурсы.
- Игнорирование заземления — часто забывают проверить соединение «массы» двигателя и кузова. Плохой контакт массы может создавать паразитные токи, искажающие слабый сигнал от датчика. В результате тахометр может показывать неверные данные или вовсе не работать.
- Замена датчика без проверки зазора — установка нового датчика без предварительной очистки отверстия и проверки зазора может привести к быстрому загрязнению нового элемента стружкой или неправильной работе из-за неверного расстояния до венца.
- Использование неподходящих аналогов — установка датчиков от легковых автомобилей или других моделей грузовиков без учета параметров сопротивления может вызывать неверные показания или выход из строя входа тахометра.
- Нарушение полярности при подключении — во время ремонта проводки иногда происходит путаница с проводами питания и сигнала. Для цифровых систем это может иметь серьезные последствия, вплоть до необходимости замены ЭБУ или приборной панели.
Обеспечение стабильной работы системы
После завершения ремонта или замены деталей важно убедиться в стабильной работе системы в различных условиях эксплуатации. Длительная работа двигателя на холостом ходу и под нагрузкой помогает выявить скрытые неисправности, которые могут не проявляться во время статической проверки. Точность показаний тахометра критична для долговечности двигателя.
Рекомендуется регулярно очищать разъемы от окислов и обрабатывать их специальной смазкой для электрических соединений. Это предотвратит попадание влаги и образование оксидной пленки, особенно в северных регионах или при мойке двигателя. Защита контактов увеличивает срок службы всей системы управления двигателем.
Своевременная замена изношенных проводов и крепежных элементов датчиков помогает избежать неожиданных сбоев во время поездки. Вибрация — главный враг электрической системы Урал 4320, поэтому надежная фиксация жгутов и разъемов должна быть приоритетом при любом техническом обслуживании. Комплексный подход обеспечивает долгую и безпроблемную эксплуатацию автомобиля.
Инструменты и оборудование для диагностики тахометра
Для успешной диагностики тахометра на Урал 4320 необходимо использовать специализированные инструменты и оборудование, которые помогут выявить неисправности и провести необходимые замеры. В этом разделе мы рассмотрим основные инструменты, которые могут понадобиться для диагностики тахометра.
1. Мультиметр
Мультиметр является одним из самых важных инструментов для диагностики тахометра. Он позволяет измерять напряжение, ток и сопротивление, что помогает определить, работает ли тахометр корректно. При помощи мультиметра можно проверить целостность цепей, а также измерить выходное напряжение тахометра при различных оборотах двигателя.
2. Осциллограф
Осциллограф позволяет визуализировать электрические сигналы, что особенно полезно для диагностики тахометров, работающих на основе импульсных сигналов. С его помощью можно увидеть форму сигнала, его амплитуду и частоту, что поможет выявить проблемы, связанные с работой тахометра, такие как искажения или нестабильность сигнала.
3. Стробоскоп
Стробоскоп используется для проверки точности работы тахометра. Он позволяет визуально определить, соответствует ли показание тахометра реальным оборотам двигателя. С помощью стробоскопа можно "заморозить" движение метки на шкиве, что позволяет точно сравнить показания тахометра с реальными оборотами.
4. Специальные адаптеры и переходники
Для подключения диагностического оборудования к тахометру могут потребоваться специальные адаптеры и переходники. Они обеспечивают совместимость между различными устройствами и позволяют проводить диагностику без необходимости разбирать прибор.
5. Компьютерное диагностическое оборудование
Современные системы диагностики могут включать в себя компьютерное оборудование, которое позволяет проводить более глубокий анализ работы тахометра. Такие системы могут считывать данные с электронных блоков управления и предоставлять информацию о состоянии тахометра в реальном времени.
6. Инструменты для механической проверки
Для проверки механической части тахометра могут понадобиться стандартные инструменты, такие как отвертки, ключи и плоскогубцы. Эти инструменты помогут разобрать тахометр для визуального осмотра и замены неисправных деталей, таких как шестерни или пружины.
7. Техническая документация
Не менее важным элементом диагностики является наличие технической документации на тахометр. В ней содержатся схемы подключения, характеристики и рекомендации по ремонту, что значительно упрощает процесс диагностики и ремонта.
Используя указанные инструменты и оборудование, можно эффективно диагностировать тахометр на Урал 4320, выявлять неисправности и проводить необходимые ремонтные работы. Правильный выбор инструментов и их грамотное использование являются залогом успешной диагностики и надежной работы тахометра в дальнейшем.
Рекомендации по выбору мультиметра и осциллографа
При диагностике и ремонте тахометра на Урал 4320 важным аспектом является правильный выбор инструментов, таких как мультиметр и осциллограф. Эти устройства помогут вам точно определить причины неисправностей и провести необходимые измерения.
Выбор мультиметра
Мультиметр — это универсальный инструмент, который позволяет измерять напряжение, ток и сопротивление. При выборе мультиметра для диагностики тахометра следует обратить внимание на следующие характеристики:
- Диапазон измерений: Убедитесь, что мультиметр способен измерять как постоянное, так и переменное напряжение в диапазоне, соответствующем параметрам тахометра. Обычно это 0-20 В для постоянного и 0-50 В для переменного напряжения.
- Точность измерений: Выбирайте мультиметр с высокой точностью, чтобы минимизировать погрешности в измерениях. Оптимально, если точность составляет не менее 1%.
- Функция измерения частоты: Для диагностики тахометра полезно иметь мультиметр с функцией измерения частоты, так как тахометр работает на основе преобразования частоты вращения в электрический сигнал.
- Наличие функции автоопределения диапазона: Это упростит процесс измерений, так как мультиметр сам подберет нужный диапазон для измеряемого параметра.
Выбор осциллографа
Осциллограф — это более сложный инструмент, который позволяет визуализировать электрические сигналы в виде графиков. Он особенно полезен для анализа сигналов тахометра. При выборе осциллографа обратите внимание на следующие моменты:
- Полоса пропускания: Для диагностики тахометра достаточно осциллографа с полосой пропускания от 20 МГц. Это обеспечит возможность анализа сигналов, возникающих при работе тахометра.
- Частота дискретизации: Выбирайте осциллограф с высокой частотой дискретизации (не менее 100 МГц), чтобы получить точные данные о быстроменяющихся сигналах.
- Количество каналов: Для более комплексного анализа может быть полезен осциллограф с двумя и более каналами, что позволит одновременно наблюдать несколько сигналов, например, входной и выходной сигналы тахометра.
- Удобство использования: Обратите внимание на интерфейс и функциональность осциллографа. Наличие встроенных функций анализа, таких как автоматическое измерение параметров сигнала, значительно упростит работу.
Правильный выбор мультиметра и осциллографа существенно упростит процесс диагностики и ремонта тахометра на Урал 4320, позволяя точно выявить неисправности и провести необходимые измерения для восстановления его работоспособности.
Порядок замены неисправного тахометра
Замена неисправного тахометра на Урал 4320 — это процесс, требующий внимательности и аккуратности. Прежде чем приступить к замене, необходимо убедиться в том, что тахометр действительно неисправен. Для этого рекомендуется провести предварительную диагностику, которая включает в себя проверку проводки, соединений и самого прибора.
Первым шагом в замене тахометра является отключение аккумулятора. Это необходимо для предотвращения короткого замыкания и других электрических проблем во время работы. После этого следует снять приборную панель, чтобы получить доступ к тахометру. Обычно для этого нужно открутить несколько винтов, которые крепят панель к кузову.
После снятия панели необходимо аккуратно отсоединить проводку от тахометра. Важно запомнить или сделать фотографию расположения проводов, чтобы правильно подключить новый прибор. Обычно тахометры имеют несколько контактов: питание, сигнал от генератора и заземление. Если проводка повреждена, ее также следует заменить.
Теперь можно приступить к демонтажу самого тахометра. Для этого нужно открутить крепежные винты, которые фиксируют его в приборной панели. После этого аккуратно извлеките тахометр, стараясь не повредить окружающие элементы.
Перед установкой нового тахометра рекомендуется проверить его работоспособность. Для этого можно подключить его к источнику питания и проверить, реагирует ли он на изменения оборотов. Если тахометр исправен, можно переходить к установке.
Установка нового тахометра осуществляется в обратном порядке. Сначала вставьте тахометр в монтажное место и закрепите его винтами. Затем подключите провода, следуя ранее сделанным заметкам или фотографиям. Убедитесь, что все соединения надежны и не имеют коррозии.
После завершения установки тахометра, необходимо вернуть на место приборную панель и закрепить ее. Затем подключите аккумулятор и проведите тестирование нового устройства. Запустите двигатель и проверьте, правильно ли тахометр отображает обороты. Если все работает корректно, можно считать замену завершенной.
Важно помнить, что при замене тахометра следует использовать только качественные и совместимые с Урал 4320 детали. Это обеспечит надежную работу прибора и продлит срок его службы.
Этапы демонтажа и установки нового устройства
Демонтаж тахометра на Урал 4320 требует внимательности и аккуратности, так как это устройство является важной частью системы контроля работы двигателя. Перед началом работ необходимо подготовить инструменты: отвертки, ключи, мультиметр и, возможно, специальный съемник для приборов.
Первым шагом является отключение аккумулятора. Это необходимо для предотвращения короткого замыкания и повреждения электроники автомобиля. После этого следует снять защитную крышку приборной панели, чтобы получить доступ к тахометру. Обычно она крепится на винтах или защелках, которые нужно аккуратно открутить или отщелкнуть.
Когда панель снята, необходимо отсоединить электрические разъемы, подключенные к тахометру. Для этого аккуратно подденьте фиксатор разъема и вытяните его. Важно помнить, что некоторые разъемы могут быть довольно тугими, поэтому не следует прилагать чрезмерные усилия, чтобы не повредить провода.
После отсоединения проводов можно перейти к демонтажу самого тахометра. Обычно он крепится с помощью нескольких винтов, которые нужно открутить. После этого аккуратно извлеките тахометр из панели. Если он застрял, проверьте, нет ли дополнительных креплений, которые могли быть упущены.
Теперь, когда старый тахометр снят, можно установить новый. Убедитесь, что новый прибор соответствует характеристикам и типу, установленному на вашем Урале. Установка нового тахометра начинается с его размещения в том же месте, где находился старый. Закрепите его с помощью винтов, убедившись, что он надежно зафиксирован.
После установки тахометра подключите электрические разъемы. Убедитесь, что они плотно сидят на своих местах, и фиксатор надежно зафиксирован. Затем установите защитную крышку приборной панели, аккуратно зафиксировав ее на месте.
Завершив установку, подключите аккумулятор и проверьте работу нового тахометра. Запустите двигатель и убедитесь, что прибор показывает правильные обороты. Если тахометр не работает или показывает некорректные данные, возможно, потребуется проверить соединения и целостность проводов.
Таким образом, демонтаж и установка тахометра на Урал 4320 — это процесс, который требует внимательности и аккуратности, но при соблюдении всех этапов можно успешно выполнить эту задачу самостоятельно.
Профилактика и обслуживание тахометра
Профилактика и обслуживание тахометра на Урал 4320 играют ключевую роль в обеспечении его надежной работы и точности измерений. Тахометр, как прибор, предназначенный для измерения частоты вращения коленчатого вала, требует регулярного контроля и обслуживания, чтобы избежать возможных неисправностей и обеспечить долговечность.
Первым шагом в профилактике тахометра является регулярная проверка его подключения и состояния проводки. Необходимо убедиться, что все контакты надежно закреплены и не имеют коррозии. Плохой контакт может привести к неправильным показаниям или полной остановке работы прибора. Рекомендуется периодически очищать контакты от загрязнений и окислов с помощью специальных средств или мелкой наждачной бумаги.
Следующим важным аспектом является проверка механической части тахометра. Для этого необходимо снять прибор с панели и осмотреть его на наличие механических повреждений. Важно обратить внимание на состояние шестерен и подшипников, которые могут изнашиваться со временем. Если обнаружены признаки износа, такие как люфт или шум при вращении, следует заменить поврежденные детали.
Также стоит обратить внимание на калибровку тахометра. Со временем прибор может терять точность, поэтому рекомендуется проводить его калибровку в соответствии с рекомендациями производителя. Для этого можно использовать специальное оборудование или обратиться в сервисный центр, где специалисты проведут необходимые измерения и настройки.
Не менее важным является регулярная проверка состояния самого тахометра на наличие трещин, сколов или других повреждений корпуса. Если корпус тахометра поврежден, это может привести к попаданию влаги и пыли внутрь устройства, что негативно скажется на его работе. В случае обнаружения повреждений, рекомендуется заменить тахометр на новый или отремонтировать его в специализированной мастерской.
Кроме того, стоит уделить внимание условиям эксплуатации тахометра. При работе в условиях повышенной вибрации или температуры, необходимо использовать дополнительные средства защиты, такие как амортизирующие прокладки или защитные кожухи. Это поможет снизить риск повреждения прибора и продлить срок его службы.
Наконец, стоит помнить о необходимости ведения журнала обслуживания тахометра. Записывая все проведенные проверки, ремонты и замены деталей, вы сможете отслеживать состояние прибора и вовремя реагировать на возможные проблемы. Такой подход позволит значительно увеличить надежность и точность работы тахометра на Урал 4320.
