Как устроен и как отремонтировать вентилятор охлаждения КАМАЗ Евро 2

Опубликовано: 02.10.2026

Вентилятор охлаждения является ключевым элементом системы охлаждения двигателя КАМАЗ Евро 2, обеспечивая оптимальную температуру работы агрегата и предотвращая его перегрев. В данной статье мы подробно рассмотрим устройство вентилятора, его схемы подключения, а также предоставим пошаговую инструкцию по диагностике и ремонту, включая проверку пневмоклапана и замену компонентов. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся самостоятельно поддерживать исправность своего транспортного средства и продлить срок его службы.

Конструкция и принцип работы системы охлаждения

На двигателях КАМАЗ серии 740, соответствующих экологическому стандарту Евро 2, вентилятор приводится в действие механической передачей от коленчатого вала с помощью фрикционной муфты. Основная особенность этой системы — пневматический привод, управляемый термостатическим клапаном. При низкой температуре жидкости в радиаторе вентилятор отключается, что способствует более быстрому прогреву двигателя и снижению уровня шума.

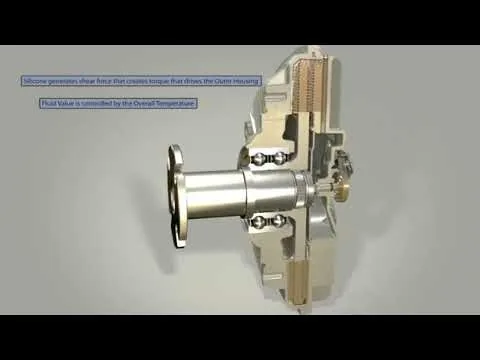

В качестве рабочей жидкости в муфте используется специальное силиконовое масло, вязкость которого изменяется в зависимости от температуры. Критически важным компонентом для двигателей КАМАЗ Евро 2 является пневмоцилиндр, отвечающий за физическое соединение фрикционных дисков. Если в системе пневмопривода отсутствует давление воздуха, вентилятор не будет вращаться, независимо от температуры.

Роль пневмоцилиндра и муфты

Пневматический цилиндр, установленный на корпусе муфты, получает сигнал от термостата. Когда температура достигает установленного порога (обычно 85-90 градусов), термостат активирует подачу сжатого воздуха. Это приводит в движение поршень, который прижимает ведущий диск к ведомому, и крыльчатка начинает вращаться с высокой скоростью. Надежность манжет пневмоцилиндра — основа стабильной работы всей системы.

Вязкостная муфта, взаимодействующая с пневмоприводом, выполняет роль демпфера и дополнительного регулятора. Она сглаживает рывки при включении и предотвращает проскальзывание под нагрузкой. Если муфта изношена, вентилятор может включаться с задержкой или не достигать максимальных оборотов, что приводит к колебаниям температуры.

Проверка механической части начинается с визуального осмотра. Обратите внимание на состояние ремня привода вентилятора. Его натяжение должно находиться в пределах нормы: прогиб ветви при нажатии с усилием 4 кгс должен составлять 12-15 мм. Недостаточное натяжение приведет к проскальзыванию и снижению эффективности охлаждения.

Компонент	Описание	Рекомендации по ремонту
Лопасти вентилятора	Изготавливаются из пластика или металла.	Проверить на наличие трещин и деформаций.
Мотор вентилятора	Электрический или механический.	Проверить работоспособность и смазать подшипники.
Корпус вентилятора	Защищает внутренние компоненты.	Осмотреть на наличие коррозии и повреждений.

Интересные факты

Вот несколько интересных фактов о вентиляторе охлаждения КАМАЗ Евро 2, его устройстве и ремонте:

Принцип работы: Вентилятор охлаждения на КАМАЗах Евро 2 обычно работает по принципу механической передачи от коленчатого вала через ременную передачу. Это позволяет вентилятору автоматически регулировать свою скорость в зависимости от температуры двигателя, что способствует более эффективному охлаждению и экономии топлива.
Материалы и конструкция: Вентиляторы на КАМАЗах часто изготавливаются из легких, но прочных материалов, таких как композитные пластики или алюминий. Это снижает общий вес конструкции и увеличивает срок службы, так как такие материалы менее подвержены коррозии и механическим повреждениям.
Ремонт и обслуживание: Ремонт вентилятора охлаждения КАМАЗ Евро 2 может включать замену подшипников, лопастей или даже всего узла в случае серьезных повреждений. Важно регулярно проверять состояние вентилятора и системы охлаждения, так как неисправности могут привести к перегреву двигателя и серьезным поломкам. Профилактическое обслуживание, такое как очистка от грязи и проверка натяжения ремня, может значительно продлить срок службы вентилятора.

Диагностика неисправностей и поиск причин

Если стрелка термометра движется в красную зону, а звук работающего вентилятора отсутствует, сначала проверьте наличие воздуха, поступающего к пневмоцилиндру. Для этого отключите шланг, подающий воздух, от штуцера на корпусе муфты, при этом двигатель должен быть включен. Если воздух не поступает при повышении температуры, проблема может быть в магистрали или клапане.

Если воздух поступает, но вентилятор не запускается, проверьте пневмоцилиндр. Поршень может заедать из-за коррозии или износа уплотнительных элементов. В этом случае необходимо снять узел и провести его диагностику. Также проверьте работу термостата, который управляет системой включения.

Проверка термостата включения

Термостат (клапан активации) — это устройство, реагирующее на температуру охлаждающей жидкости. Внутри него находится термоэлемент, который при нагревании расширяется и открывает воздушный канал. Если клапан застревает в закрытом положении, воздух не может достичь пневмоцилиндра. Для проверки работоспособности термостата достаточно опустить его в горячую воду и оценить, проходит ли воздух.

Одной из распространенных проблем является загрязнение канала термостата, вызванное коррозией или маслом из пневмосистемы. Это может привести к неполному открытию клапана. В результате вентилятор может включаться, но работать неэффективно, что не обеспечивает необходимого обдува радиатора. Чистота пневмосистемы существенно влияет на срок службы термостата.

⚠️ Важно: Проверку функционирования термостата и пневмоцилиндра следует проводить с осторожностью. Двигатель должен быть прогрет, а охлаждающая жидкость — под давлением. Не открывайте крышку расширительного бачка на горячем двигателе, чтобы избежать ожогов.

Для более точной диагностики можно использовать манометр, подключенный к пневмолинии. Давление в системе активации должно соответствовать давлению в ресиверах (обычно 6-8 атм). Падение давления указывает на возможные утечки. Таблица ниже поможет классифицировать симптомы.

Симптом	Вероятная причина	Метод проверки
Вентилятор не запускается	Неисправен термостат или повреждена магистраль	Проверка подачи воздуха на входе в муфту
Вентилятор издает шум	Износ подшипников или дисбаланс	Визуальный осмотр и покачивание крыльчатки
Вентилятор постоянно работает	Заклинил термостат или пневмоцилиндр	Отключение подачи воздуха должно остановить вращение

Процесс замены и регулировки компонентов

Если в процессе диагностики обнаружена неисправность пневмоцилиндра или муфты, необходимо произвести демонтаж этого узла. На двигателях КАМАЗ Евро 2 этот этап требует особой осторожности, так как доступ может быть затруднен из-за расположения элементов кабины или радиатора. В первую очередь следует слить часть охлаждающей жидкости, чтобы предотвратить её попадание на ремень и другие компоненты.

Демонтаж начинается с удаления защитного кожуха и ослабления натяжения ремня. Затем необходимо отвинтить болты, крепящие кронштейн вентилятора к блоку цилиндров. Важно зафиксировать шкив коленвала с помощью специального стопора или монтажной лопатки, чтобы открутить гайку, удерживающую вентилятор. Резьбовые соединения могут быть сильно прикипевшими, поэтому рекомендуется использовать проникающую смазку для облегчения процесса.

Замена пневмоцилиндра

Замена пневмоцилиндра может эффективно решить проблему «невключения» без полной замены муфты. Для этого снимите стопорное кольцо, удерживающее цилиндр, и извлеките поршень. Обязательно осмотрите внутреннюю поверхность цилиндра: если обнаружите глубокие царапины, это станет основанием для замены всего корпуса.

При сборке используйте новые уплотнительные кольца, предварительно смазанные термостойкой смазкой. Это обеспечит надежную герметичность и свободное движение поршня. После установки соберите узел в обратном порядке и проверьте функционирование системы на прогретом двигателе.

Отсоедините воздухопровод от пневмоцилиндра.
Снимите стопорное кольцо и извлеките цилиндр из корпуса муфты.
Очистите место установки от загрязнений и остатков масла.
Установите новый цилиндр с новыми уплотнениями и закрепите его стопором.
Подключите шланг и проверьте герметичность соединения с помощью мыльного раствора.

Регулировка натяжения ремня

После установки вентилятора важно правильно натянуть ремень. На КАМАЗ Евро 2 натяжной механизм обычно представлен регулировочным болтом на кронштейне генератора или отдельным натяжным роликом. Излишнее натяжение может привести к быстрому износу подшипников насоса и вентилятора, а недостаточное — к проскальзыванию ремня.

Для проверки натяжения нажмите большим пальцем на середину длинной ветви ремня. Оптимальное усилие должно составлять примерно 4 кгс. Если ремень новый, его нужно подтянуть повторно через 15-20 минут работы, так как в этот период происходит первоначальная усадка материала.

Типичные ошибки при обслуживании

В процессе ремонта и обслуживания системы охлаждения водители и механики часто совершают ошибки, которые могут свести на нет все усилия. Понимание этих нюансов поможет избежать повторных поломок и продлить срок службы двигателя. Опыт показывает, что большинство проблем возникает из-за невнимательности к деталям.

Игнорирование состояния пневмолиний — старые резинотехнические изделия могут трескаться и терять герметичность. Это приводит к недостаточному давлению для активации муфты, даже если клапан работает исправно.
Использование неподходящих масел — заправка муфты обычным моторным маслом вместо специализированного силиконового может изменить вязкостные характеристики и вызвать сбои в работе системы.
Отсутствие проверки термостата — замена пневмоцилиндра без предварительной проверки термостата часто оказывается бесполезной, так как причиной неисправности может быть именно датчик температуры.
Перетяжка ремня — чрезмерное натяжение ремня может привести к быстрому выходу из строя подшипников водяного насоса и вентилятора.

⚠️ Внимание: Не стоит эксплуатировать автомобиль с постоянно работающим вентилятором в зимний период. Это может вызвать переохлаждение двигателя, увеличить расход топлива и привести к повышенному износу цилиндропоршневой группы.

Сравнительный анализ методов ремонта

Когда система привода вентилятора выходит из строя, владельцу необходимо решить, ремонтировать существующий узел или заменить его на новый. У каждого варианта есть свои плюсы и минусы. Ремонт, как правило, дешевле, но требует времени и наличия необходимых запчастей. Замена узла в сборе происходит быстрее, но стоит дороже.

Ремонт пневмоцилиндра может существенно сэкономить бюджет, если корпус муфты не поврежден. Однако это требует тщательной диагностики и наличия ремкомплекта.
Замена муфты в сборе восстанавливает заводские характеристики, но цена оригинальных запчастей КАМАЗ может быть высокой.
Установка электровентиляторов (тюнинг) является радикальным решением, но требует вмешательства в электрическую схему и установки мощного генератора.

Рассмотрим параметры совместимости и характеристики в таблице ниже.

Параметр	Ремонт (Ремкомплект)	Замена (Узел в сборе)
Стоимость	Низкая	Высокая
Время работы	2-4 часа	30-60 минут
Гарантия	Отсутствует	По чеку магазина

Если нет возможности быстро заменить неисправный узел в пути, можно временно отключить пневмопривод и зафиксировать муфту в рабочем состоянии. Для этого предусмотрен аварийный режим, который позволяет жестко соединить валы. Продолжайте движение с включенным вентилятором до ближайшего сервиса, внимательно следя за температурой. Учтите, что это нештатный режим, и долго передвигаться таким образом не рекомендуется.

Эксплуатация в сложных условиях

Работа грузовика в горных условиях или в летнюю жару требует особого внимания к системе охлаждения. В таких ситуациях вентилятор работает практически без остановки. Важно следить за чистотой радиатора: забитые пылью и насекомыми соты могут свести эффективность даже исправного вентилятора к нулю. Регулярная продувка радиатора сжатым воздухом должна стать неотъемлемой частью обслуживания.

Также необходимо обращать внимание на состояние антифриза. Старая охлаждающая жидкость теряет теплопроводящие свойства и может способствовать образованию накипи, что ухудшает теплоотвод. Регулярная замена жидкости и промывка системы обязательны для надежной работы двигателя КАМАЗ.

Соблюдение графика технического обслуживания, своевременная смазка узлов и замена изношенных компонентов помогут избежать перегрева. Система охлаждения КАМАЗ Евро 2 достаточно надежна и проста в ремонте, если знать принципы её работы и не игнорировать первые признаки неисправностей.

Поддержание системы охлаждения в хорошем состоянии — это не только комфорт для водителя, но и экономия топлива, а также продление срока службы двигателя. Правильно функционирующий вентилятор обеспечивает оптимальный тепловой режим, необходимый для полного сгорания топлива и минимизации вредных выбросов. Внимательное отношение к деталям гарантирует длительный пробег без серьезных поломок.

Обзор современных аналогов и заменителей

Вентилятор охлаждения КАМАЗ Евро 2 является важным элементом системы охлаждения двигателя, обеспечивая необходимую циркуляцию воздуха и предотвращая перегрев. Однако, в процессе эксплуатации могут возникнуть ситуации, когда требуется замена вентилятора. На рынке существует множество аналогов и заменителей, которые могут быть использованы вместо оригинальной детали.

Современные аналоги вентиляторов охлаждения для КАМАЗа Евро 2 могут отличаться по материалам, конструкции и производительности. Основные производители, предлагающие такие детали, включают как отечественные, так и зарубежные компании. К числу популярных аналогов можно отнести вентиляторы от брендов, таких как Техноавиа, Сибтех и КамАЗ (оригинальные запчасти). Эти производители предлагают как полностью совместимые детали, так и улучшенные версии, которые могут обеспечить более высокую эффективность охлаждения.

При выборе аналога важно учитывать несколько факторов:

Совместимость: Необходимо убедиться, что выбранный вентилятор подходит по размерам и креплениям к конкретной модели КАМАЗа. Неправильный выбор может привести к проблемам с установкой и функционированием.
Качество материалов: Вентиляторы могут быть изготовлены из различных материалов, таких как пластик, металл или композитные материалы. Металлические вентиляторы, как правило, более долговечны, но могут быть тяжелее и дороже.
Производительность: Важно обратить внимание на характеристики вентилятора, такие как скорость вращения и объем воздуха, который он способен прокачивать. Это поможет выбрать оптимальный вариант для конкретных условий эксплуатации.
Цена: Стоимость аналогов может значительно варьироваться. Важно найти баланс между ценой и качеством, чтобы не переплачивать за бренд, но и не экономить на качестве.

Кроме того, стоит обратить внимание на отзывы пользователей и рекомендации механиков, которые могут подсказать, какие аналоги зарекомендовали себя лучше всего. Некоторые механики также рекомендуют использовать вентиляторы от других моделей КАМАЗа, которые могут быть более доступными и при этом не уступают по качеству.

В заключение, выбор современного аналога или заменителя вентилятора охлаждения КАМАЗ Евро 2 требует внимательного подхода и анализа. Правильный выбор позволит не только сэкономить средства, но и обеспечить надежную работу системы охлаждения, что в свою очередь продлит срок службы двигателя и повысит его эффективность.

Преимущества и недостатки альтернативных решений

В процессе эксплуатации автомобилей, особенно грузовых, таких как КАМАЗ Евро 2, важным аспектом является поддержание оптимальной температуры двигателя. В этом контексте вентилятор охлаждения играет ключевую роль. Однако, в некоторых случаях владельцы и механики могут рассматривать альтернативные решения, которые могут предложить свои преимущества и недостатки.

Одним из альтернативных решений является установка электрического вентилятора вместо стандартного механического. Электрические вентиляторы имеют ряд преимуществ: они могут быть включены и выключены в зависимости от температуры, что позволяет экономить топливо и снижать нагрузку на двигатель. Кроме того, они могут быть установлены в более компактные пространства, что может быть полезно в случае ограниченного места под капотом.

Однако, у электрических вентиляторов есть и свои недостатки. Во-первых, они требуют наличия надежной электрической системы, что может быть проблемой для старых моделей. Во-вторых, электрические вентиляторы могут быть менее эффективными при высоких нагрузках, когда требуется максимальное охлаждение. Это может привести к перегреву двигателя в условиях интенсивной эксплуатации.

Еще одним вариантом является использование вентиляторов с изменяемой геометрией лопастей. Эти устройства могут адаптироваться к условиям работы, изменяя угол наклона лопастей в зависимости от скорости движения и температуры двигателя. Это позволяет значительно повысить эффективность охлаждения. Однако такие системы могут быть сложными в установке и обслуживании, а также требуют более высоких затрат на приобретение.

Кроме того, стоит рассмотреть возможность использования радиаторов с повышенной эффективностью. Они могут обеспечить лучшее теплоотведение, что в свою очередь снижает нагрузку на вентилятор. Однако, такие радиаторы могут быть дороже и требуют более тщательной установки, что может увеличить время и стоимость ремонта.

В заключение, выбор альтернативных решений для вентилятора охлаждения КАМАЗ Евро 2 должен основываться на конкретных условиях эксплуатации, бюджете и предпочтениях владельца. Каждый из вариантов имеет свои плюсы и минусы, и важно тщательно взвесить все аспекты перед принятием решения.

Частота обслуживания и профилактические меры

Частота обслуживания вентилятора охлаждения КАМАЗ Евро 2 напрямую зависит от условий эксплуатации автомобиля и интенсивности его использования. Рекомендуется проводить регулярные проверки и обслуживание системы охлаждения не реже одного раза в 10 000 километров пробега. Это позволит своевременно выявить возможные неисправности и предотвратить серьезные поломки.

Основные профилактические меры включают в себя:

Визуальный осмотр: Регулярно проверяйте состояние вентилятора, лопастей и креплений. Обратите внимание на наличие трещин, деформаций или коррозии.
Очистка: Периодически очищайте вентилятор от пыли и грязи, так как накопление загрязнений может привести к снижению его эффективности и перегреву двигателя.
Проверка натяжения ремня: Убедитесь, что ремень, приводящий вентилятор в действие, правильно натянут. Слабый ремень может привести к пробуксовке и снижению производительности вентилятора.
Проверка электропроводки: Осмотрите электрические соединения и провода на наличие повреждений или коррозии. Неправильное соединение может привести к сбоям в работе вентилятора.
Замена масла: Если вентилятор имеет подшипники, убедитесь, что они смазаны. Регулярная замена масла в подшипниках продлит срок службы вентилятора.

Кроме того, важно следить за состоянием системы охлаждения в целом. Проверяйте уровень охлаждающей жидкости, состояние радиатора и термостата. Если система охлаждения работает неправильно, это может привести к перегреву двигателя и, как следствие, к повреждению вентилятора.

При обнаружении любых неисправностей рекомендуется обратиться к специалистам для диагностики и ремонта. Профилактическое обслуживание и своевременный ремонт вентилятора охлаждения КАМАЗ Евро 2 помогут избежать серьезных проблем и обеспечат надежную работу автомобиля в любых условиях.
