Гидромуфта является ключевым элементом системы охлаждения автомобилей Камаз, обеспечивая эффективное управление работой вентилятора в зависимости от температуры двигателя. В данной статье мы подробно рассмотрим устройство гидромуфты, типичные неисправности, а также предоставим пошаговую инструкцию по ремонту и регулировке привода вентилятора. Знание этих аспектов поможет владельцам и механикам своевременно выявлять и устранять проблемы, что в свою очередь повысит надежность и долговечность транспортного средства.

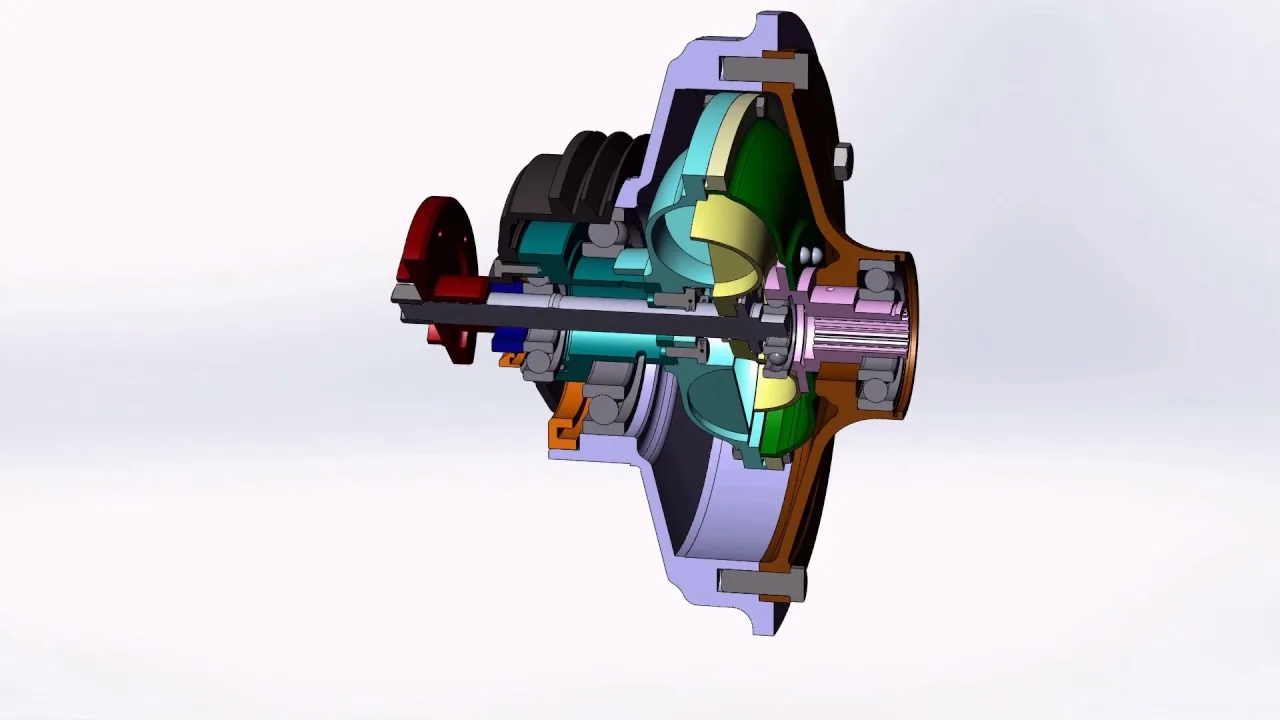

Принцип работы и устройство привода
Гидромуфта — устройство, использующее гидравлическую передачу, основанное на изменении объема рабочей жидкости в контуре. Ключевыми компонентами являются ведущее колесо (насос), жестко соединенное с коленчатым валом двигателя, и ведомое колесо (турбина), присоединенное к валу вентилятора. Между ними находится корпус, заполненный маслом, которое служит передаточным элементом.
Скорость вращения вентилятора регулируется изменением объема масла в рабочей полости муфты. Этот процесс контролирует термостатический клапан, реагирующий на температуру охлаждающей жидкости. Когда двигатель холодный, масло отводится из рабочей полости, и вентилятор почти не вращается, что способствует быстрому прогреву двигателя.
С увеличением температуры антифриза термостатический клапан открывает подачу масла в рабочую полость гидромуфты. Центробежная сила заставляет жидкость перемещаться к краям лопастей, создавая крутящий момент на ведомом валу. Чем больше масла в системе, тем выше скорость вращения вентилятора. При полной нагрузке гидромуфта может передавать до 90-95% крутящего момента, обеспечивая максимальную эффективность охлаждения.
Современные узлы, такие как Фан-Хаб и аналогичные системы на базе Behr, включают редукционный клапан, предотвращающий избыточное давление при высоких оборотах. Важным элементом является система смазки, которая может быть общей с двигателем или автономной, что влияет на срок службы подшипников и уплотнений.
Типичные неисправности и диагностика
Диагностика состояния гидромуфты начинается с визуального осмотра и анализа работы системы охлаждения в различных режимах двигателя. Если вентилятор не активируется при прогретом двигателе или издает гул на холодном моторе, это может указывать на проблемы с циркуляцией масла или заклиниванием управляющего клапана. Часто причиной таких неисправностей становятся загрязненные масляные каналы, вызванные износом деталей или использованием некачественного масла.
Одной из распространенных проблем является износ подшипников вентилятора. Это проявляется характерным гулом или свистом, который усиливается с увеличением оборотов двигателя. В запущенных случаях может возникнуть люфт крыльчатки, что приводит к биению и повреждению радиаторных патрубков. Проверку люфта следует проводить только при выключенном и остывшем двигателе, осторожно покачивая крыльчатку в разных направлениях.
Утечка рабочей жидкости — еще один важный признак неисправности. Масло может вытекать через сальники или через систему вентиляции картера, если она забита. Это проявляется в виде масляных пятен под автомобилем или маслянистого налета на корпусе гидромуфты и соседних элементах. Недостаток рабочей жидкости приводит к проскальзыванию и невозможности достичь необходимых оборотов вентилятора.
Для более точной диагностики можно использовать метод проверки работы термостатического клапана. При нагреве двигателя клапан должен открываться, позволяя маслу проходить. Если этого не происходит, возможно, клапан заклинил или нарушена герметичность пневматической системы управления (на моделях с пневмоприводом). Также стоит проверить натяжение приводных ремней, так как их проскальзывание может создавать иллюзию неисправности муфты.
| Параметр | Описание | Возможные неисправности и их решение |
|---|---|---|
| Устройство | Гидромуфта состоит из корпуса, рабочего колеса, статора и масла. | Износ подшипников: замена подшипников. |
| Принцип работы | Передача крутящего момента за счет вязкости масла между рабочим колесом и статором. | Неправильная работа: проверка уровня масла, замена масла. |
| Обслуживание | Регулярная проверка уровня масла и состояния уплотнений. | Утечка масла: замена уплотнений, проверка на герметичность. |
| Ремонт | Замена поврежденных деталей, восстановление герметичности. | Поломка корпуса: замена гидромуфты. |
Интересные факты
Вот несколько интересных фактов о гидромуфтах, используемых в автомобилях КамАЗ:
Принцип работы: Гидромуфта КамАЗ работает на основе принципа гидродинамической передачи. Она использует жидкость для передачи крутящего момента от двигателя к трансмиссии. Это позволяет сглаживать передачи и уменьшать удары при переключении, что особенно важно для тяжелых грузовиков, работающих в сложных условиях.
Неисправности и диагностика: Одной из распространенных неисправностей гидромуфты является перегрев, который может быть вызван недостатком жидкости или загрязнением. Для диагностики состояния гидромуфты часто используют специальные приборы, которые измеряют температуру и давление в системе, что позволяет выявить проблемы на ранней стадии.
Ремонт и обслуживание: Ремонт гидромуфты может включать замену уплотнителей, фильтров и жидкости. Важно проводить регулярное обслуживание, включая проверку уровня жидкости и состояния фильтров, чтобы избежать серьезных поломок. Некоторые владельцы предпочитают замену гидромуфты целиком, так как это может быть более экономически целесообразным в долгосрочной перспективе.
Диагностика пневматического привода
На большинстве моделей грузовиков управление активацией гидромуфты осуществляется с помощью пневматического крана. Проблема может заключаться не в самой муфте, а в системе подачи воздуха. Первым шагом необходимо проверить давление в пневмосистеме автомобиля. Если оно ниже нормы, кран управления может не открываться полностью, что приведет к тому, что вентилятор не выйдет на рабочий режим.
Следующим этапом является проверка целостности пневмопроводов и герметичности соединений. Утечки воздуха часто возникают в местах изгиба трубок или на резьбовых соединениях из-за вибраций. Характерный свист, возникающий при работе двигателя, может указывать на место разгерметизации. Также стоит внимательно осмотреть пневмоклапан на наличие механических повреждений и коррозии штока.
Техническое обслуживание и регулировка
Регулярное техническое обслуживание гидромуфты значительно увеличивает её срок службы и помогает избежать неожиданных поломок во время движения. Ключевым мероприятием в этом процессе является контроль уровня и качества рабочей жидкости. Для гидромуфт используются специализированные масла с определёнными фрикционными характеристиками, которые необходимо заменять согласно рекомендациям производителя.
Не менее важным этапом обслуживания является удаление загрязнений с внешних поверхностей, таких как грязь, пыль и масляные отложения. Загрязнённый корпус хуже отводит тепло, что может нарушить температурный режим работы узла. Кроме того, грязь может попасть в область вращения уплотнений, ускоряя их износ. Очистку рекомендуется проводить с использованием сжатого воздуха или специальных обезжиривающих средств.
Регулировка момента включения вентилятора — это процедура, требующая высокой точности и соблюдения температурных норм. Настройка осуществляется путём изменения положения термостатического клапана или регулировки натяжения пружины, в зависимости от конструкции. Основная цель этой регулировки — обеспечить включение вентилятора при температуре охлаждающей жидкости в диапазоне 85-90 градусов Цельсия.
| Параметр | Нормативное значение | Метод проверки |
|---|---|---|
| Температура включения | 85-90 °C | Термометр / Бортовой компьютер |
| Давление в пневмосистеме | 6.5 - 8.0 кгс/см² | Манометр |
| Люфт вала вентилятора | Не более 0.5 мм | Индикатор часового типа |
Замена рабочей жидкости
Процесс замены масла в гидромуфте зависит от конкретной модели устройства. В некоторых случаях для слива масла есть специальное отверстие, в других может потребоваться частичная разборка корпуса. Перед началом процедуры важно дать двигателю остыть, чтобы избежать ожогов и предотвратить разбрызгивание горячего масла.
После слива старой жидкости рекомендуется промыть внутренние поверхности гидромуфты специальным промывочным маслом или керосином. Это поможет удалить шлам и продукты износа, накопившиеся в процессе эксплуатации. Заливка нового масла должна производиться до уровня, указанного в технической документации, а контроль уровня часто осуществляется через смотровое отверстие или щуп.
Порядок демонтажа и разборки узла
Если диагностика показала необходимость ремонта или замены гидромуфты, следует приступить к её демонтажу. Эта процедура требует определенных навыков и специального инструмента. Перед началом работ обязательно отключите аккумулятор и убедитесь, что двигатель остыл.
Демонтаж начинается с удаления защитных кожухов и ослабления натяжения приводных ремней. Затем отсоедините патрубки для подвода и отвода масла, а также пневматические линии (если они есть). Важно не потерять уплотнительные кольца и прокладки, так как их повторное использование может привести к утечкам.
Крепежные болты фланца гидромуфты могут быть сильно затянуты, поэтому рекомендуется использовать вороток или пневматический инструмент. После откручивания крепежа аккуратно снимите узел с вала, стараясь не повредить шлицевое соединение или фланец коленчатого вала.
Разборка корпуса гидромуфты в мастерской требует специального съемника и пресса. Без соответствующего оборудования и опыта не рекомендуется разбирать узел, так как это может повредить прецизионные поверхности насосного и турбинного колес. В большинстве случаев целесообразнее заменить узел целиком или обратиться в специализированный сервис.
- Отключите минусовую клемму аккумулятора и закройте кран подачи топлива.
- Слейте охлаждающую жидкость из радиатора в чистую емкость.
- Ослабьте натяжение ремней привода вентилятора и снимите их.
- Отсоедините масляные и воздушные магистрали от гидромуфты, заглушив отверстия.
- Открутите болты крепления фланца гидромуфты к фланцу коленчатого вала.
- Аккуратно снимите гидромуфту в сборе с вентилятором.
Типичные ошибки при ремонте
Ремонт системы охлаждения грузовика часто сопровождается ошибками, которые могут свести на нет все усилия и вызвать новые неисправности. Осознание этих моментов поможет избежать распространенных проблем и продлить срок службы отремонтированного узла.
- Применение неподходящего масла — использование моторного или трансмиссионного масла вместо специализированного гидравлического может изменить вязкость и нарушить работу муфты.
- Игнорирование состояния ремней — установка новой гидромуфты на старые, изношенные ремни приведет к проскальзыванию и снижению эффективности системы охлаждения.
- Неверная настройка термостата — установка слишком низкой температуры включения заставляет вентилятор работать постоянно, что увеличивает расход топлива и создает лишний шум.
- Нарушение моментов затяжки — недостаточно затянутые болты фланца могут вызвать биение и разрушение крепления, в то время как чрезмерная затяжка может привести к обрыву резьбы.
⚠️ Важно: При сборке узла обязательно используйте новые уплотнительные кольца и прокладки. Повторное использование старых уплотнителей недопустимо, так как они теряют эластичность и могут стать причиной утечки масла под давлением.
⚠️ Важно: Не пытайтесь принудительно провернуть вал гидромуфты или вентилятора при выключенном двигателе, если муфта заблокирована. Это может повредить внутренние лопасти или механизм блокировки.
Сравнение методов ремонта и замены
Когда у грузовика возникает неисправность, владельцу нужно решить, стоит ли ремонтировать старый узел или устанавливать новый. У каждого варианта есть свои плюсы и минусы, которые следует учитывать с точки зрения финансовых затрат и доступности запчастей.
Ремонт гидромуфты обычно дешевле, особенно если нужно заменить лишь уплотнения или термостатический клапан. Однако найти качественные ремкомплекты для некоторых моделей может быть сложно. Кроме того, для успешного ремонта требуется высокая квалификация специалиста и наличие специального инструмента.
Замена узла на новый или восстановленный (exchange) вариант занимает меньше времени и обеспечивает гарантию на работу всей системы. Новые гидромуфты, особенно от известных брендов, часто обладают улучшенными характеристиками и большим сроком службы. Однако цена такого решения может значительно превышать стоимость ремонтного комплекта.
| Критерий | Ремонт узла | Замена в сборе |
|---|---|---|
| Стоимость | Низкая / Средняя | Высокая |
| Время работ | Длительное (поиск деталей, дефектовка) | Минимальное |
| Гарантия | Только на замененные компоненты | На весь узел |
Эксплуатация в различных условиях
Работа гидромуфты зависит от условий эксплуатации автомобиля. В зимний период, когда температура воздуха значительно понижается, система должна эффективно нагревать двигатель до рабочей температуры и поддерживать её. В это время вентилятор работает минимально, что позволяет экономить топливо и снижать уровень шума.
Летние условия или движение в горной местности требуют от системы охлаждения максимальной эффективности. Гидромуфта должна активно включаться на полные обороты при подъёмах и движении с полной нагрузкой. Важно следить за состоянием радиатора, так как загрязнённые соты могут существенно снизить эффективность работы даже исправного вентилятора.
При передвижении по сложным маршрутам или в условиях высокой запыленности необходимо регулярно проверять состояние воздушных фильтров и чистоту подкапотного пространства. Пыль, смешиваясь с маслом, образует абразивную массу, которая ускоряет износ трущихся пар гидромуфты и подшипников.
Финальные рекомендации по обслуживанию
Гидромуфта играет ключевую роль в системе охлаждения современных грузовиков. Её исправное функционирование напрямую влияет на надежность и долговечность двигателя. Регулярные визуальные проверки, мониторинг температур и своевременная замена рабочей жидкости помогают избежать серьезных поломок во время поездки.
При первых признаках неисправности — необычные звуки, утечки масла или колебания температуры — необходимо незамедлительно провести диагностику. Затягивание с этим может привести к перегреву двигателя, что обернется более серьезными и затратными последствиями, чем ремонт вентилятора. Используйте только качественные запасные части и рекомендованные смазочные жидкости.
Не забывайте, что система охлаждения функционирует как единое целое: состояние радиатора, термостата, патрубков и самой гидромуфты взаимосвязано. Комплексный подход к обслуживанию всех компонентов обеспечит надежную работу грузовика в любых климатических условиях и на любых дорогах.
Советы по выбору запчастей для ремонта
При ремонте гидромуфты Камаз выбор запчастей играет ключевую роль в обеспечении надежности и долговечности работы системы. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти против аналогов
Первое, что стоит учитывать, это выбор между оригинальными запчастями и их аналогами. Оригинальные запчасти, как правило, имеют более высокое качество и гарантируют совместимость с вашим автомобилем. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашей моделью гидромуфты. Убедитесь, что номер детали соответствует спецификациям вашего автомобиля. Это поможет избежать ненужных затрат и проблем с установкой.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные компоненты, такие как алюминий или специальные сплавы, обеспечивают лучшую теплоотдачу и устойчивость к износу. Избегайте дешевых пластиковых деталей, которые могут быстро выйти из строя.
4. Рейтинг и отзывы производителей
Перед покупкой запчастей стоит ознакомиться с рейтингами и отзывами производителей. Это поможет вам выбрать надежного поставщика и избежать некачественных товаров. Рекомендуется обращаться к проверенным магазинам и сервисам, которые имеют положительные отзывы от клиентов.
5. Гарантия на запчасти
При покупке запчастей обязательно уточняйте наличие гарантии. Надежные производители предоставляют гарантию на свои изделия, что является дополнительной гарантией качества. Это также позволит вам вернуть или обменять деталь в случае ее неисправности.
6. Консультация с профессионалами
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться за консультацией к профессионалам. Механики и специалисты по ремонту автомобилей могут дать полезные советы и рекомендации, основанные на их опыте.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти для ремонта гидромуфты Камаз, что обеспечит надежную и долгосрочную эксплуатацию вашего автомобиля.
Обзор современных аналогов и заменителей
Гидромуфта является важным элементом трансмиссии автомобилей КамАЗ, обеспечивая плавное соединение и разъединение двигателя и трансмиссии. Однако, в процессе эксплуатации может возникнуть необходимость в замене гидромуфты или её компонентов. На рынке существует множество аналогов и заменителей, которые могут быть использованы для ремонта или модернизации системы.
Одним из наиболее распространённых аналогов гидромуфты КамАЗ является продукция от таких производителей, как ГАЗ и МАЗ. Эти компании предлагают детали, которые могут быть использованы в качестве заменителей оригинальных запчастей. Однако, перед покупкой стоит обратить внимание на совместимость и технические характеристики, чтобы избежать проблем с установкой и эксплуатацией.
Также стоит упомянуть о наличии китайских аналогов, которые часто предлагают более низкую цену, но могут уступать в качестве и долговечности. При выборе таких запчастей важно учитывать отзывы пользователей и репутацию производителя. Низкая цена может обернуться дополнительными расходами на ремонт в будущем.
Кроме того, на рынке можно найти ремонтные комплекты для гидромуфт, которые включают в себя все необходимые детали для восстановления работоспособности устройства. Такие комплекты могут быть выгодным решением, если основная часть гидромуфты находится в хорошем состоянии, и требуется заменить лишь некоторые компоненты, такие как уплотнители или подшипники.
Не стоит забывать и о оригинальных запчастях, которые предлагаются официальными дилерами. Хотя их стоимость может быть выше, они гарантируют высокое качество и полное соответствие стандартам производителя. Использование оригинальных запчастей особенно рекомендуется для новых или высоконагруженных автомобилей, где надежность и долговечность критически важны.
При выборе аналога или заменителя гидромуфты КамАЗ важно учитывать не только цену, но и качество, а также отзывы других владельцев. Рекомендуется проконсультироваться с профессионалами или механиками, которые могут дать рекомендации по выбору наиболее подходящего варианта для конкретной модели автомобиля и условий эксплуатации.
Преимущества и недостатки альтернативных решений
В современных грузовых автомобилях, таких как Камаз, гидромуфта играет ключевую роль в системе трансмиссии, обеспечивая плавное переключение передач и защиту от перегрузок. Однако, несмотря на свои достоинства, существуют и альтернативные решения, которые могут быть рассмотрены для замены или дополнения гидромуфты. Рассмотрим их преимущества и недостатки.
1. Механические муфты
Механические муфты, такие как сцепления с прямым приводом, могут быть использованы в некоторых случаях вместо гидромуфт. Они обеспечивают более прямую передачу мощности и могут быть проще в обслуживании.
- Преимущества: Простота конструкции, меньшая вероятность поломок, отсутствие необходимости в жидкости для работы.
- Недостатки: Более резкое переключение передач, что может привести к повышенному износу трансмиссии и снижению комфорта при вождении.
2. Электронные муфты
Электронные муфты, использующие электромеханические системы, становятся все более популярными благодаря своей высокой эффективности и возможности точного контроля.
- Преимущества: Высокая точность управления, возможность интеграции с системами управления двигателем, что позволяет оптимизировать расход топлива и повысить эффективность работы.
- Недостатки: Сложность конструкции, высокая стоимость и необходимость в специализированном обслуживании.
3. Гидравлические системы
Гидравлические системы, использующие насосы и цилиндры для передачи мощности, также могут служить альтернативой гидромуфтам. Они обеспечивают плавное переключение и могут быть адаптированы под различные условия эксплуатации.
- Преимущества: Высокая надежность, возможность работы в экстремальных условиях, хорошая адаптивность к различным нагрузкам.
- Недостатки: Сложность установки и обслуживания, необходимость в регулярной замене гидравлической жидкости.
4. Варианты с использованием вариаторов
Вариаторы, которые обеспечивают бесступенчатую передачу мощности, также могут рассматриваться как альтернатива. Они позволяют добиться максимальной эффективности работы двигателя.
- Преимущества: Плавное изменение передаточного отношения, что обеспечивает оптимальную работу двигателя в различных режимах.
- Недостатки: Высокая стоимость, сложность конструкции и необходимость в регулярном обслуживании.
В заключение, выбор альтернативного решения вместо гидромуфты зависит от конкретных условий эксплуатации, требований к надежности и стоимости. Каждое из предложенных решений имеет свои сильные и слабые стороны, и важно учитывать их при принятии решения о замене или модернизации трансмиссии автомобиля Камаз.
