Демонтаж гидромуфты на Камазе — это важный процесс, который требует внимательности и точности, так как от правильного выполнения зависит дальнейшая работа автомобиля. В данной статье представлено пошаговое руководство, которое поможет вам разобраться в необходимых инструментах, этапах работ и спецификациях болтов, а также избежать типичных ошибок, возникающих при ремонте. Это руководство будет полезно как опытным механикам, так и новичкам, стремящимся самостоятельно выполнить демонтаж гидромуфты и обеспечить надежную работу своего транспортного средства.
Подготовка рабочего места и инструментария
Перед началом снятия гидромуфты важно обеспечить свободный доступ к передней части двигателя, где расположен приводной механизм.
Работы следует выполнять на ровной площадке с твердым покрытием, чтобы избежать смещения автомобиля или падения демонтируемых компонентов.
Необходимо подготовить специальный инструмент, так как крепежные элементы системы охлаждения часто имеют высокий момент затяжки и могут быть закисшими.
Для успешного выполнения задачи потребуется набор рожковых и накидных ключей, вороток с удлинителем и специализированный съемник для снятия шкива.
Также стоит подготовить емкость для слива остатков охлаждающей жидкости и ветошь для очистки поверхностей от загрязнений и масла.
Безопасность при проведении работ является первоочередной задачей, поэтому необходимо зафиксировать автомобиль стояночным тормозом и установить противооткатные упоры.
Если доступ к узлу затруднен из-за облицовки или брызговиков, их следует снять заранее, чтобы не отвлекаться во время основной работы.
Особое внимание стоит уделить состоянию крепежных элементов: старые болты могут ломаться при откручивании, поэтому рекомендуется иметь запасные метизы под рукой.
Необходимый инструмент и расходные материалы
Качество и скорость выполнения задач зависят от правильного выбора инструментов и наличия необходимых расходных материалов для сборки.
Основной набор инструментов включает ключи размером от 10 до 24 мм, так как крепеж может варьироваться по диаметрам резьбы.
Для работы с приводным ремнем может понадобиться натяжной ключ или вороток для ослабления натяжного ролика.
Динамометрический ключ — незаменимый инструмент, который поможет затянуть ответственные соединения с нужным усилием при обратной установке.
| Инструмент | Назначение | Примечание |
|---|---|---|
| Ключи 13-19 мм | Основной крепеж | Предпочтительнее накидные |
| Съемник шкивов | Снятие шкива коленвала | Обязателен для Камаз |
| Динамометрический ключ | Контроль затяжки | Диапазон до 200 Нм |
В качестве расходных материалов следует приобрести новую прокладку для корпуса гидромуфты и герметик для резьбовых соединений.
Рекомендуется заранее позаботиться о новом приводном ремне, так как старый может деформироваться или иметь скрытые дефекты после снятия.
Наличие проникающей смазки, такой как WD-40 или ее аналоги, значительно упростит процесс откручивания закисших болтов крепления корпуса.
| Шаг | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Подготовка автомобиля (подъем на эстакаду) | Подъемник или эстакада |
| 2 | Снятие защитного кожуха | Отвертка, ключи |
| 3 | Отсоединение трубок охлаждения | Ключи, контейнер для жидкости |
| 4 | Снятие креплений гидромуфты | Ключи, трещотка |
| 5 | Извлечение гидромуфты | Подъемник, помощник |
| 6 | Проверка состояния деталей | Визуальный осмотр |
| 7 | Установка новой гидромуфты | Ключи, трещотка |
| 8 | Подключение трубок охлаждения | Ключи |
| 9 | Установка защитного кожуха | Отвертка |
| 10 | Проверка работы системы | Запуск двигателя |
Интересные факты
Вот несколько интересных фактов о демонтаже гидромуфты Камаз:
Специфика конструкции: Гидромуфта на Камазе играет ключевую роль в системе охлаждения и трансмиссии. Она позволяет плавно передавать крутящий момент от двигателя к вентилятору, что особенно важно для работы в тяжелых условиях. При демонтаже важно учитывать, что неправильные действия могут привести к повреждению как самой муфты, так и других компонентов.
Пошаговый алгоритм: Демонтаж гидромуфты включает несколько этапов, таких как отключение аккумулятора, снятие защитных кожухов, отсоединение шлангов и крепежей. Каждый шаг требует внимательности и точности, чтобы избежать повреждений. Например, перед снятием муфты необходимо убедиться, что двигатель остыл, чтобы избежать ожогов.
Использование специального инструмента: Для успешного демонтажа гидромуфты часто требуется специализированный инструмент, такой как съемник. Это позволяет избежать повреждений резьбы и других элементов, что особенно важно для последующей установки новой муфты. Правильный инструмент значительно упрощает процесс и повышает его безопасность.
Демонтаж приводных элементов и шкивов
Процесс демонтажа гидромуфты начинается с создания свободного пространства вокруг узла, что требует удаления препятствующих элементов привода.
Сначала необходимо ослабить натяжение ремня, соединяющего вентилятор и генератор, чтобы снять нагрузку с валов.
На двигателях серии КамАЗ-740 и их вариациях ремень проходит через систему шкивов, и его снятие требует внимательности.
После удаления ремня открывается доступ к шкиву коленчатого вала, который передает крутящий момент на гидромуфту.
Центральный болт шкива коленвала может иметь левую резьбу или быть затянут с большим усилием, поэтому для его откручивания часто требуется зафиксировать маховик.
Фиксацию можно выполнить через специальное отверстие в картере сцепления или уперев монтировку в зубья маховика.
Резкое усилие на воротке позволяет открутить болт, после чего его извлечение происходит без затруднений.
Снятие шкива коленчатого вала
Демонтаж шкива — один из самых сложных процессов, так как он устанавливается с натяжением и фиксируется шпонкой.
Запрещено использовать молоток или кувалду, так как это может повредить торцевую поверхность коленчатого вала или сам шкив.
Для снятия шкива рекомендуется применять специальный съемник, который опирается на болты крепления шкива и оказывает давление на торец коленчатого вала.
Вращение винта съемника создает равномерное усилие, позволяя аккуратно выдавить шкив из посадочного места без перекосов.
Если шкив слишком плотно зафиксирован, можно осторожно прогреть его внутреннюю обойму с помощью строительного фена, но открытый огонь использовать нельзя.
После демонтажа шкива коленвала открывается доступ к корпусу гидромуфты и ее крепежным элементам.
В некоторых версиях двигателей вместе со шкивом может сниматься промежуточная шестерня привода, которую также следует извлекать с осторожностью.
Важно не потерять шпонку, расположенную в пазу вала, и сохранить ее для последующей установки.

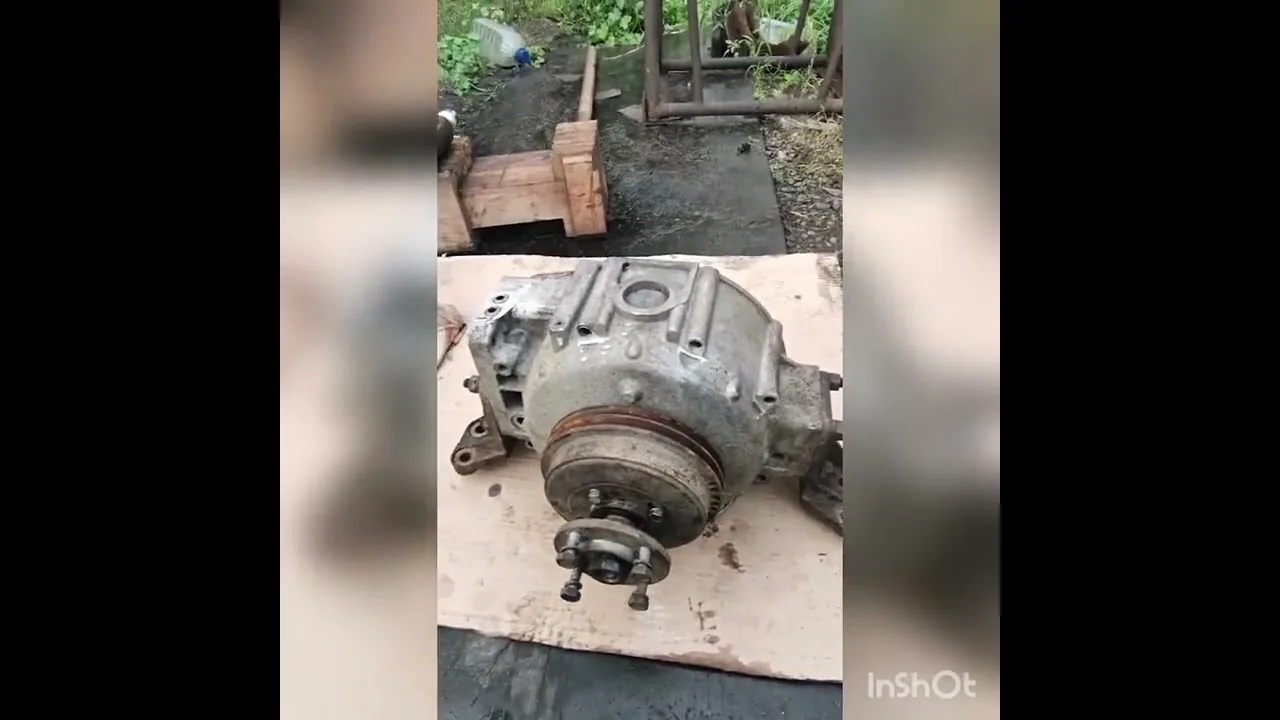

Демонтаж корпуса гидромуфты
Снятие гидромуфты требует аккуратного отворачивания болтов, фиксирующих ее корпус к блоку цилиндров или передней крышке.
Крепежные элементы располагаются по окружности фланца и могут иметь разные размеры, что требует повышенного внимания при сборке.
Перед откручиванием болтов убедитесь, что все трубки системы охлаждения отсоединены от корпуса муфты.
Часто к корпусу подключены подводящая трубка от термостата и сливной шланг, которые могут мешать полному снятию узла.
Отворачивание болтов рекомендуется выполнять по диагонали, чтобы избежать перекоса корпуса и заклинивания резьбы.
Если болты не поддаются, не прикладывайте чрезмерные усилия, чтобы не повредить грани или не сломать головку.
Применение проникающей смазки и ожидание 10-15 минут часто помогает освободить резьбу от коррозии.
После снятия всех болтов корпус гидромуфты осторожно отводится вперед и снимается с направляющих.
Особенности снятия на разных модификациях двигателей
Конструкция вентилятора может различаться в зависимости от модели двигателя и года выпуска автомобиля.
На двигателях КамАЗ-740.10 и 740.11 гидромуфта устанавливается на переднюю крышку блока с помощью четырех или шести болтов.
В более современных моделях с электронным управлением или измененной системой охлаждения может быть предусмотрен дополнительный кронштейн.
На некоторых версиях корпус гидромуфты состоит из двух частей, и для снятия требуется удалить только внешнюю часть с крыльчаткой.
| Модель двигателя | Способ крепления | Количество болтов |
|---|---|---|
| КамАЗ-740.10 | Фланцевое | 6 штук М10 |
| КамАЗ-7403 (Турбо) | Через проставку | 4 штуки М12 |
| КамАЗ-740.62 (Евро-3) | Усиленное фланцевое | 6 штук М12 |
При демонтаже корпуса важно следить за положением внутренних шлицов, соединяющих вал муфты с приводом.
Если внутри корпуса остался вал привода, его следует извлечь, зафиксировав стопорным кольцом или аккуратно вытянув с помощью пассатижей.
Внутреннее пространство корпуса часто заполнено маслом или эмульсией, поэтому узел рекомендуется снимать вертикально, подставив подходящую емкость.
Дефектовка и очистка узлов
После снятия гидромуфты необходимо тщательно очистить все демонтированные компоненты и поверхности, соприкасающиеся с двигателем.
Привалочная поверхность на блоке цилиндров должна быть идеально чистой, без остатков старой прокладки и загрязнений.
Очистку рекомендуется выполнять металлическим скребком или щеткой, при этом важно не повредить алюминиевую поверхность.
Гидромуфту следует промыть дизельным топливом или керосином для удаления старой рабочей жидкости и продуктов износа.
Визуальный осмотр корпуса поможет выявить трещины, сколы или деформации, которые могли появиться в процессе эксплуатации.
Особое внимание стоит уделить состоянию лопастей вентилятора: трещины у основания лопастей требуют немедленной замены крыльчатки.
Проверка подшипникового узла гидромуфты осуществляется путем покачивания вала: люфт или шум указывают на необходимость замены узла.
Анализ состояния рабочей жидкости
Выделившаяся из гидромуфты жидкость может предоставить важную информацию о состоянии системы и причинах возможных неисправностей.
Оптимальным вариантом является наличие чистой силиконовой жидкости, свободной от посторонних частиц и металлической стружки.
Присутствие эмульсии (смеси с антифризом) может указывать на проблемы с герметичностью теплообменника или уплотнительных элементов.
Обнаружение металлической стружки свидетельствует о возможном разрушении подшипников или трении металлических компонентов внутри муфты.
При выявлении эмульсии необходимо проверить давление в системе охлаждения и состояние крышки расширительного бачка.
Замена жидкости в исправной гидромуфте должна производиться только с использованием специальной силиконовой жидкости, предназначенной для этих целей.
Применение масел или других жидкостей недопустимо, так как они могут изменить вязкостные характеристики при нагревании.
Типичные ошибки и меры предосторожности
Снятие гидромуфты может показаться простым, но даже опытные механики часто допускают распространенные ошибки.
Несоблюдение мер безопасности или неправильное выполнение процедуры может повредить дорогостоящие компоненты двигателя.
Предлагаем вашему вниманию список частых ошибок и советы по их предотвращению.
- Снятие шкива без съемника — использование молотка может повредить передний сальник коленвала или деформировать ступицу шкива, что потребует замены всего узла.
- Неполный слив жидкости — если откручивать корпус без предварительного слива или подстановки емкости, агрессивная жидкость может попасть на ремень и резиновые патрубки, что приведет к их разрушению.
- Игнорирование состояния прокладки — установка старой прокладки или использование неподходящего герметика может вызвать утечки охлаждающей жидкости и перегрев двигателя.
- Нарушение момента затяжки — слишком сильная затяжка болтов корпуса может привести к трещинам в алюминиевом корпусе, а недостаточная затяжка — к вибрациям и разрушению крепления.
⚠️ Важно: Использование неподходящих жидкостей для заполнения гидромуфты (например, моторного масла) может изменить температурный режим работы и привести к выходу узла из строя.
При сборке строго следуйте последовательности установки деталей и рекомендованным моментам затяжки резьбовых соединений.
После установки нового узла или прокладки проведите пробный запуск двигателя и проверьте систему на наличие утечек.
Финальная проверка и запуск системы
Заключительным этапом процесса является сборка всех компонентов в обратном порядке и первичный запуск двигателя.
Перед запуском двигателя необходимо добавить охлаждающую жидкость до нужного уровня и удалить воздушные пробки из системы.
Запуск осуществляется на холодном двигателе. Важно внимательно следить за показаниями термометра.
В первые минуты работы вентилятор может не включаться, что нормально для холодной системы. Однако по мере нагрева должен быть слышен характерный звук включения муфты.
Отсутствие вибраций, посторонних шумов и утечек свидетельствует о качественно выполненных работах.
Рекомендуется после пробега в 100-200 км снова проверить натяжение ремня и затяжку болтов, крепящих корпус.
Регулярный мониторинг работы системы охлаждения поможет своевременно выявить неисправности и избежать затратного ремонта.
Подбор и замена новых компонентов
При демонтаже гидромуфты Камаз важным этапом является подбор и замена новых компонентов. Этот процесс требует внимательности и точности, так как от качества новых деталей зависит дальнейшая работа автомобиля. Рассмотрим основные аспекты, которые необходимо учитывать при выборе и замене компонентов.
1. Определение необходимых деталей
Перед тем как приступить к замене, необходимо точно определить, какие компоненты требуют замены. Это могут быть:
- Гидромуфта
- Прокладки
- Шланги
- Крепежные элементы
Рекомендуется провести визуальный осмотр старых деталей на наличие повреждений, износа или коррозии. Также стоит обратить внимание на наличие утечек жидкости, что может свидетельствовать о необходимости замены прокладок или шлангов.
2. Выбор качественных запчастей
При выборе новых компонентов важно ориентироваться на качество и совместимость с вашим автомобилем. Рекомендуется использовать оригинальные запчасти или детали от проверенных производителей. Это обеспечит надежность и долговечность работы гидромуфты. Обратите внимание на следующие моменты:
- Совместимость с моделью Камаз
- Качество материалов
- Гарантия от производителя
3. Подбор прокладок и шлангов
Прокладки и шланги играют ключевую роль в герметичности системы. При их замене необходимо учитывать:
- Размеры и форму прокладок
- Материал, из которого они изготовлены (например, резина, силикон)
- Давление, которое они должны выдерживать
Рекомендуется использовать прокладки, которые идут в комплекте с новой гидромуфтой, так как они уже адаптированы под конкретную модель.
4. Установка новых компонентов
После подбора всех необходимых деталей можно приступать к их установке. Важно следовать инструкции производителя и соблюдать последовательность действий:
- Очистите место установки от старых прокладок и загрязнений.
- Установите новые прокладки на место, убедившись в их правильной ориентации.
- Закрепите новую гидромуфту, следя за равномерным затягиванием крепежных элементов.
- Подключите шланги, проверяя их на наличие повреждений и правильность установки.
5. Проверка работоспособности
После завершения установки новых компонентов необходимо провести проверку работоспособности системы. Запустите двигатель и дайте ему поработать на холостом ходу. Обратите внимание на:
- Отсутствие утечек жидкости
- Работу гидромуфты при различных режимах работы двигателя
- Температуру системы охлаждения
Если все проверки пройдены успешно, можно считать, что замена компонентов выполнена правильно, и автомобиль готов к эксплуатации.
Рекомендации по выбору гидромуфты
При выборе гидромуфты для автомобиля Камаз необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу системы. В первую очередь, важно обратить внимание на совместимость гидромуфты с конкретной моделью автомобиля. Разные модели Камаз могут иметь различные требования к гидромуфтам, поэтому рекомендуется ознакомиться с технической документацией или проконсультироваться с профессионалами.
Следующий аспект — это качество и производитель гидромуфты. На рынке представлено множество брендов, и не все из них могут гарантировать высокое качество. Рекомендуется выбирать продукцию известных и зарекомендовавших себя производителей, которые предлагают гарантии на свою продукцию и имеют положительные отзывы от пользователей.
Также стоит обратить внимание на технические характеристики гидромуфты, такие как максимальная температура, рабочее давление и другие параметры, которые могут повлиять на ее работу в условиях эксплуатации. Например, если автомобиль будет использоваться в тяжелых условиях, таких как частые перегрузки или высокие температуры, необходимо выбирать гидромуфту, способную выдерживать такие нагрузки.
Не менее важным является и цена гидромуфты. Хотя низкая цена может показаться привлекательной, она часто свидетельствует о низком качестве. Лучше инвестировать в качественную деталь, которая прослужит долго и не потребует частой замены. В этом контексте стоит сравнить цены на аналогичные модели от разных производителей, чтобы найти оптимальный вариант по соотношению цена-качество.
Наконец, рекомендуется учитывать отзывы и рекомендации других владельцев Камазов, которые уже сталкивались с выбором гидромуфты. Это может помочь избежать распространенных ошибок и выбрать наиболее подходящую модель для вашего автомобиля.
Тестирование системы после установки
После завершения процесса установки гидромуфты на Камаз, крайне важно провести тестирование системы, чтобы убедиться в правильности выполненных работ и отсутствии возможных неисправностей. Тестирование позволит выявить любые проблемы, которые могут возникнуть в процессе эксплуатации, и предотвратить более серьезные поломки в будущем.
Первым шагом в тестировании является визуальный осмотр установленной гидромуфты. Убедитесь, что все крепежные элементы надежно затянуты, а соединения не имеют видимых утечек масла. Проверьте, что все шланги и провода находятся в правильном положении и не подвергаются механическим повреждениям.
Далее, необходимо запустить двигатель и дать ему поработать на холостом ходу. Внимательно слушайте звуки, исходящие от гидромуфты. Нормальная работа должна быть бесшумной, без посторонних стуков или скрипов. Если вы заметили необычные звуки, это может указывать на неправильную установку или наличие дефектов в самой гидромуфте.
После этого следует провести тестирование на различных режимах работы. Для этого необходимо проехать на автомобиле по различным дорожным условиям: от городских улиц до загородных трасс. Обратите внимание на поведение автомобиля при ускорении и торможении. Гидромуфта должна обеспечивать плавное переключение и отсутствие рывков. Если вы заметили резкие изменения в работе трансмиссии, это может свидетельствовать о проблемах с гидромуфтой.
Не забудьте также проверить температуру работы системы. Для этого можно использовать инфракрасный термометр. Нормальная температура работы гидромуфты должна находиться в пределах 70-90 градусов Цельсия. Если температура превышает эти значения, это может указывать на перегрев и потенциальные проблемы с системой охлаждения.
В заключение, после завершения всех тестов, рекомендуется провести пробный заезд на длительное расстояние. Это позволит убедиться в надежности работы гидромуфты в условиях реальной эксплуатации. Если в процессе тестирования не было выявлено никаких проблем, можно считать установку завершенной и готовой к дальнейшей эксплуатации.
Проверка на наличие утечек и шумов
Перед началом демонтажа гидромуфты Камаз важно провести предварительную проверку на наличие утечек и шумов, так как это поможет определить состояние агрегата и избежать возможных проблем в процессе работы. Следуйте пошаговому алгоритму для выполнения этой проверки.
- Подготовка к проверке:
- Убедитесь, что автомобиль находится на ровной поверхности и установлен на стояночный тормоз.
- Откройте капот и обеспечьте доступ к гидромуфте.
- Подготовьте необходимые инструменты: фонарик, тряпки для протирания, а также контейнер для сбора жидкости, если потребуется.
- Проверка на наличие утечек:
- Осмотрите гидромуфту и соединения на предмет видимых следов масла или жидкости. Обратите внимание на места соединений, так как именно там чаще всего возникают утечки.
- Если вы заметили утечку, используйте тряпку для протирания и определения источника. Это поможет понять, требуется ли замена уплотнителей или других компонентов.
- Также проверьте уровень жидкости в системе охлаждения и трансмиссии, так как утечки могут указывать на более серьезные проблемы.
- Проверка на наличие шумов:
- Запустите двигатель и дайте ему поработать на холостом ходу. Прислушайтесь к звукам, исходящим от гидромуфты.
- Обратите внимание на посторонние шумы, такие как стуки, скрипы или гудения. Эти звуки могут свидетельствовать о наличии износа подшипников или других внутренних повреждений.
- Если шумы присутствуют, попробуйте определить их источник, аккуратно постучав по корпусу гидромуфты. Это может помочь выявить место, где произошел износ или повреждение.
- Запись результатов проверки:
- Задокументируйте все найденные утечки и шумы, чтобы иметь возможность обратиться к ним в процессе демонтажа и ремонта.
- Если вы обнаружили серьезные проблемы, рекомендуется проконсультироваться с профессионалом перед продолжением работ.
Проведение тщательной проверки на наличие утечек и шумов является важным этапом перед демонтажем гидромуфты. Это поможет избежать дополнительных затрат и времени на устранение неполадок, которые могут возникнуть в процессе работы.
