Воздушные трубки являются неотъемлемой частью пневмосистемы автомобилей КАМАЗ, обеспечивая надежную работу тормозной системы и других важных механизмов. В данной статье мы подробно рассмотрим схемы расположения воздушных трубок, их размеры, а также предоставим практические рекомендации по замене и устранению утечек воздуха в контурах. Эта информация будет полезна как владельцам и водителям КАМАЗ, так и специалистам по ремонту, позволяя повысить эффективность и безопасность эксплуатации транспортных средств.
Классификация и маркировка пневмомагистралей
Основой любой пневматической системы грузового автомобиля являются трубки для подачи сжатого воздуха. В технической документации и каталогах запчастей они классифицируются по внешнему диаметру и материалу. Для автомобилей КАМАЗ стандартом стали полиамидные (нейлоновые) трубки, которые заменили медные и стальные аналоги благодаря гибкости и стойкости к коррозии. Важно различать их по размерам, так как использование трубки меньшего диаметра может снизить давление, а большего — вызвать проблемы с фитингами.
Наиболее распространенным типоразмером является трубка с внешним диаметром 12 мм, обозначаемая как D12 или 12х1.5. Этот размер используется в основных магистралях тормозной системы, для подачи воздуха к ресиверам и кранам управления. В системе управления двигателем, пневмоподвеске или вспомогательных контурах могут применяться магистрали диаметром 8 мм, 10 мм или 14 мм. При заказе запчастей крайне важно указывать не только диаметр, но и тип материала, так как полиамидные трубки имеют различную степень жесткости.
Маркировка на трубке обычно нанесена черной краской вдоль всей длины и содержит информацию о производителе, стандарте (например, DIN или ISO), материале (PA12) и размере. Если маркировка стерлась, определить размер можно с помощью штангенциркуля, измерив внешний диаметр. Внутренний диаметр также важен для пропускной способности, но при подборе фитингов ориентируются именно на внешние размеры.
Трубки могут быть разных цветов, хотя черный является наиболее распространенным. Встречаются синие, красные или прозрачные варианты, которые часто используются для обозначения различных контуров (например, красный для подачи, синий для выхлопа). Однако в заводской комплектации КАМАЗ чаще всего используется единый черный цвет для всех магистралей, что требует внимательности при сборке.
| Типоразмер (Внешний Ø) | Обозначение | Основное применение |
|---|---|---|
| 8 мм | D8 | Система управления двигателем, пневмоцилиндры |
| 10 мм | D10 | Вспомогательные контуры, управление КПП |
| 12 мм | D12 | Тормозная система, основные магистрали |
| 14 мм / 16 мм | D14 / D16 | Пневмоподвеска, мощные потребители |
Схема расположения и трассировка магистралей
Понимание схемы прокладки воздушных трубок на автомобилях КАМАЗ важно для быстрого и эффективного ремонта. Пневматическая система грузовика представляет собой сложную сеть, начинающуюся от компрессора и заканчивающуюся различными потребителями, такими как тормозные камеры, клапаны и механизмы управления. Расположение магистралей варьируется в зависимости от модели шасси и года выпуска. На классических моделях с кабиной, расположенной над двигателем (КАМАЗ-5320, КАМАЗ-5511), основная магистраль часто проходит вдоль лонжеронов рамы и защищена пластиковыми хомутами.
Современные модели с кабиной над двигателем или бескапотной компоновкой (КАМАЗ-65115, КАМАЗ-6520) имеют более компактную, но и более сложную схему. Воздух от компрессора поступает в фильтр-осушитель, а затем распределяется по контурам. Основные трубки направляются к ресиверам, расположенным на раме. От ресиверов воздух идет к тормозному крану, крану стояночного тормоза и другим узлам. Важно следить, чтобы трубки не соприкасались с острыми краями кузова, выпускным коллектором или подвижными частями подвески.
Между рамой и кабиной трубки проходят через специальные гофрированные рукава или защитные чехлы. Это место подвергается наибольшим нагрузкам на излом и трение при движении кабины. Часто именно здесь происходят обрывы или повреждения изоляции. При диагностике утечек в первую очередь следует обратить внимание на места входа и выхода трубок из защитных гофр. Также уязвимыми являются участки рядом с поперечинами рамы, где могут возникать вибрационные нагрузки.
Для упрощения поиска неисправностей на многих моделях КАМАЗ используется цветовая маркировка или нумерация на схемах, хотя на практике все трубки имеют черный цвет. Поэтому при самостоятельном обслуживании рекомендуется делать фотофиксацию или помечать трубки маркером перед их демонтажом. Это особенно важно при замене кранов или клапанов, где количество соединений может превышать десять на одном узле.
| Наименование | Размеры (мм) | Рекомендации по замене |
|---|---|---|
| Воздушная трубка 1 | 10x12, 15x20 | Проверять на наличие трещин и износа, заменять каждые 100 000 км |
| Воздушная трубка 2 | 8x10, 12x15 | Регулярно осматривать на предмет утечек, менять при первых признаках повреждений |
| Воздушная трубка 3 | 6x8, 10x12 | Заменять при каждом ТО, особенно если есть признаки старения материала |
Интересные факты
Вот несколько интересных фактов о воздушных трубках КАМАЗ:
Функция и конструкция: Воздушные трубки на КАМАЗ играют ключевую роль в системе подачи воздуха к двигателю и другим компонентам. Они обеспечивают необходимое давление и поток воздуха, что критически важно для эффективной работы двигателя и системы охлаждения. Конструкция трубок часто включает в себя специальные изгибы и соединения, чтобы минимизировать потери давления и обеспечить надежность.
Материалы и размеры: Воздушные трубки КАМАЗ изготавливаются из различных материалов, включая резину и пластик, что позволяет им выдерживать высокие температуры и давление. Размеры трубок могут варьироваться в зависимости от модели автомобиля и его конфигурации, что делает важным правильный выбор при замене.
Замена и обслуживание: Замена воздушных трубок является важной частью технического обслуживания КАМАЗ. Неправильная установка или использование неподходящих трубок может привести к утечкам воздуха, что негативно скажется на производительности двигателя. Рекомендуется регулярно проверять состояние трубок на наличие трещин и износа, особенно в условиях эксплуатации с высокими нагрузками.

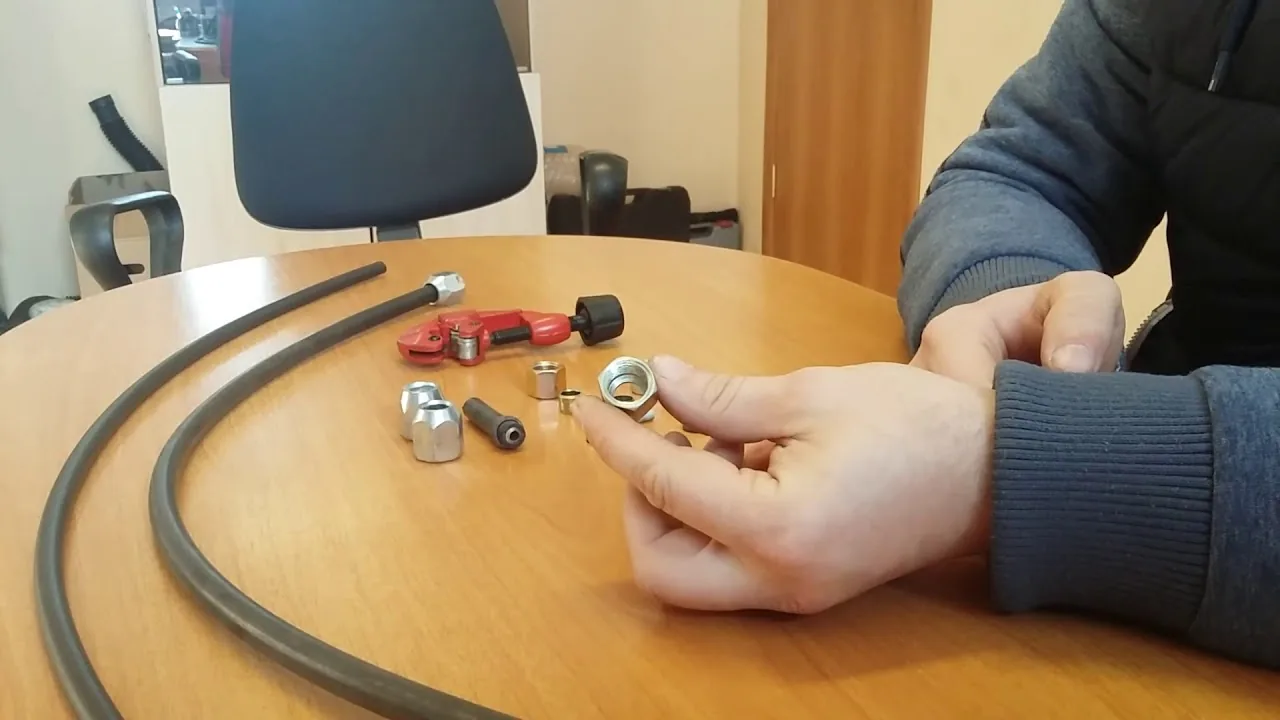

Технология замены и соединения трубок
Замена воздушной магистрали — процесс, требующий внимательности и соблюдения технологий. Неправильный срез или недостаточно вставленная трубка могут привести к утечкам или разрыву магистрали под давлением. Для работы необходим специальный труборез, который обеспечивает идеальный срез без заусенцев. Использование ножовки или кусачек строго не рекомендуется, так как это может деформировать торец и нарушить герметичность соединения с фитингом.
Процесс замены начинается с удаления воздуха из системы. Для этого откройте краны для слива конденсата на ресиверах и дождитесь, пока давление не упадет до нуля. После этого можно отсоединять поврежденный участок. Если трубка застряла в фитинге, не применяйте чрезмерную силу или нагрев, так как это может расплавить пластик. Лучше воспользоваться специальным съемником или аккуратно отжать фиксирующую цангу фитинга с помощью плоской отвертки, одновременно вытягивая трубку.
Подготовка нового отрезка трубки включает измерение необходимой длины с запасом и выполнение ровного среза перпендикулярно оси. Торец должен быть гладким. Затем трубка вставляется в фитинг до упора. Характерный щелчок или ощущение упора указывает на то, что стопорное кольцо зафиксировало трубку. После установки обязательно проверьте герметичность под давлением.
В некоторых случаях, когда поврежден небольшой участок, возможно использование ремонтной вставки. Для этого применяются специальные соединительные муфты или штуцеры, которые соединяют два конца трубки. Однако этот метод считается временным. Полноценный ремонт подразумевает замену всей магистрали от узла до узла, чтобы избежать старения материала на других участках.
- Удалите воздух из пневмосистемы, открыв сливные краны.
- Снимите поврежденный участок, отжав цангу фитинга.
- Отрежьте новый кусок трубки нужной длины с помощью трубореза.
- Вставьте трубку в фитинг до упора, убедившись в ее фиксации.
- Накачайте систему и проверьте соединение на наличие утечек.
Типичные неисправности и методы их устранения
В процессе эксплуатации грузовиков пневматическая система может столкнуться с рядом типичных проблем. Одной из наиболее распространенных является растрескивание трубок при низких температурах. Полиамид, из которого они изготовлены, становится хрупким при температурах ниже -30°C. Если в этот период выполнять резкие маневры или подвергать раму скручиванию, трубка может треснуть. Решение заключается в использовании морозостойких трубок из полиамида и регулярном визуальном осмотре в зимний сезон.
Еще одной частой проблемой является перетирание трубок о кузовные элементы. Это происходит из-за вибраций и смещения узлов относительно друг друга. Если трубка установлена слишком натянуто или имеет избыточную петлю, риск повреждения возрастает. Для предотвращения этого необходимо правильно закрепить магистраль штатными хомутами, оставив небольшой запас длины для компенсации вибраций.
Также может возникнуть проблема «выдувания» трубки из фитинга. Это происходит, если трубка не вставлена до конца или если внутренняя поверхность фитинга повреждена (царапины, коррозия). В таких случаях воздух начинает выходить с характерным свистом. Для ремонта требуется перевставить трубку (предварительно обрезав поврежденный край) или заменить фитинг.
Загрязнение внутренней поверхности трубки маслом и конденсатом может привести к образованию пробок и залипанию клапанов. Хотя сама трубка может оставаться целой, проходимость воздуха нарушается. В этом случае рекомендуется продувка системы сжатым воздухом и, при необходимости, замена участков, где накопилось значительное количество масляного нагара.
- Растрескивание полиамида при экстремально низких температурах.
- Механическое перетирание о раму или подвижные части.
- Негерметичность соединений из-за недосада трубки.
- Раздутие трубки («грыжа») при превышении рабочего давления.
⚠️ Внимание: При работе с пневмосистемой обязательно используйте защитные очки. Вылетающая из фитинга трубка или металлическая стружка могут причинить вред глазам.
⚠️ Внимание: Не проводите ремонт пневмосистемы на работающем двигателе, если это не требуется для проверки компрессора. Высокое давление и движущиеся механизмы представляют опасность.
Типичные ошибки при обслуживании пневматики
Неопытные механики и водители часто совершают ошибки, которые могут свести на нет все усилия по ремонту или даже привести к новым поломкам. Изучение распространенных ситуаций помогает составить список действий, которых следует избегать. Пренебрежение этими рекомендациями может вызвать отказ тормозов во время движения.
- Использование неподходящих инструментов для резки — применение ножниц по металлу или ножовки может привести к сплющиванию трубки и образованию заусенцев. Это мешает фитингу надежно обжать соединение и вызывает утечку.
- Нарушение минимального радиуса изгиба — попытка согнуть трубку под острым углом без углового фитинга может привести к заломам, которые перекрывают поток воздуха, или к быстрому разрушению материала в месте изгиба.
- Игнорирование чистоты торца — если после резки не удалить стружку или пыль с края трубки, это может привести к попаданию частиц внутрь клапана и нарушению его работы, что, в свою очередь, может вызвать подклинивание тормозов.
- Попытка разогреть трубку открытым огнем — некоторые пытаются нагреть полиамид зажигалкой, чтобы сделать его более гибким для вставки в фитинг. Это строго запрещено, так как материал теряет прочностные характеристики и может треснуть под давлением.
Особенности эксплуатации в зимний период
Зимняя эксплуатация грузовиков КАМАЗ требует особого внимания к пневматическим системам. Главной угрозой в этот период является конденсат, который может замерзнуть в трубках и нарушить подачу воздуха. Несмотря на наличие осушителей, влага может проникать в систему. Поэтому важно регулярно (каждые 2-3 дня) продувать ресиверы, открывая сливные краны при максимальном давлении.
Если трубка замерзла, строго запрещается отогревать её открытым огнем или паяльной лампой, так как это может привести к расплавлению полиамида. Для разморозки лучше использовать теплую воду или специальные средства, а также можно загнать автомобиль в теплое помещение. Применение «быстрого старта» или эфира для запуска двигателя может повредить элементы пневмосистемы, если пары попадут в воздушный тракт компрессора.
В условиях сильных морозов рекомендуется использовать незамерзающую жидкость для пневмосистемы, добавляя её в специальный бачок осушителя или непосредственно в контур (если конструкция позволяет). Это поможет избежать образования ледяных пробок в узких каналах трубок, ведущих к клапанам ABS и EBS.
Обеспечение долговечности пневмопроводов
Срок службы воздушных трубок зависит от условий эксплуатации и качества установки. Чтобы система работала долго и без сбоев, важно регулярно проверять состояние крепежных элементов. Пластиковые хомуты со временем теряют свои свойства, становятся хрупкими и могут ломаться. В рамках планового технического обслуживания рекомендуется заменять их на новые, предпочтительно металлические с резиновыми прокладками. Это обеспечит более надежное крепление магистралей и уменьшит вибрации.
Также следует обращать внимание на соседние компоненты. Если трубка соприкасается с тросом сцепления, рычагом коробки передач или острыми краями кронштейна, необходимо изменить ее направление или установить дополнительную защиту, такую как кембрик или гофру. Профилактика перетирания занимает меньше времени, чем поиск утечек в системе.
Регулярная диагностика с использованием мыльного раствора позволяет выявить микротрещины на ранних стадиях. Нанесение раствора на подозрительные участки при накачанной системе сразу покажет образующиеся пузыри. Это дает возможность заменить проблемный участок до его окончательного выхода из строя.
| Параметр | Норма | Критическое значение |
|---|---|---|
| Рабочее давление | 6.5 - 9.0 атм | Выше 12.5 атм |
| Температурный режим | -40...+80 °C | Кратковременно до +100 °C |
| Материал | Полиамид PA12 | ПВХ (не рекомендуется) |
Рекомендации по выбору материалов для трубок
При выборе материалов для воздушных трубок КАМАЗ важно учитывать несколько ключевых факторов, которые напрямую влияют на долговечность, надежность и эффективность работы системы. Основные материалы, используемые для изготовления воздушных трубок, включают резину, полиуретан и специальные композитные материалы.
Резина является наиболее распространенным материалом для воздушных трубок. Она обладает хорошей эластичностью и устойчивостью к воздействию высоких температур и давления. Однако резина может быть подвержена старению и трещинообразованию при длительном воздействии ультрафиолетового излучения и агрессивных химических веществ. Поэтому рекомендуется выбирать резину, содержащую специальные добавки, которые увеличивают ее устойчивость к внешним воздействиям.
Полиуретан – это более современный материал, который сочетает в себе высокую прочность и гибкость. Он менее подвержен старению и обладает отличной стойкостью к механическим повреждениям. Полиуретановые трубки также лучше справляются с воздействием химических веществ, что делает их идеальными для использования в условиях, где возможны контакты с маслами и другими агрессивными жидкостями.
При выборе трубок также стоит обратить внимание на композитные материалы, которые могут включать в себя комбинации резины и полиуретана. Такие трубки обеспечивают дополнительную прочность и устойчивость к внешним воздействиям, что делает их отличным выбором для тяжелых условий эксплуатации.
Кроме того, важно учитывать размеры и диаметр трубок. Неправильный выбор диаметра может привести к снижению эффективности работы системы, а также к повышенному износу компонентов. Рекомендуется использовать трубки, соответствующие оригинальным спецификациям производителя, чтобы обеспечить оптимальную работу системы.
Не менее важным аспектом является проверка сертификатов качества на выбранные материалы. Использование сертифицированных трубок гарантирует, что они прошли необходимые испытания и соответствуют стандартам безопасности и надежности.
В заключение, выбор материалов для воздушных трубок КАМАЗ требует внимательного подхода. Учитывая характеристики различных материалов, их устойчивость к внешним воздействиям и соответствие оригинальным спецификациям, можно значительно повысить надежность и срок службы системы. Рекомендуется консультироваться с профессионалами и использовать только качественные компоненты, чтобы избежать проблем в будущем.
Советы по диагностике состояния воздушных трубок
Диагностика состояния воздушных трубок КАМАЗ является важным этапом в обслуживании и ремонте грузовиков. Правильная проверка этих компонентов позволяет избежать серьезных поломок и обеспечить надежную работу двигателя. Ниже представлены основные советы по диагностике воздушных трубок.
1. Визуальный осмотр
Первым шагом в диагностике является визуальный осмотр трубок. Необходимо проверить их на наличие видимых повреждений, таких как трещины, разрывы или деформации. Обратите внимание на места соединений, так как именно здесь чаще всего возникают утечки. Также стоит проверить состояние крепежных элементов и уплотнителей.
2. Проверка на утечки
Для выявления утечек можно использовать метод "мыльной воды". Нанесите мыльный раствор на трубки и соединения. Если образуются пузырьки, это указывает на наличие утечки. Также можно воспользоваться специализированными средствами для обнаружения утечек, которые позволяют более точно выявить проблемные места.
3. Оценка жесткости и эластичности
Воздушные трубки должны быть достаточно жесткими, но при этом сохранять эластичность. Проверьте, не стали ли трубки слишком жесткими или, наоборот, слишком мягкими. Это может указывать на старение материала или его повреждение. Если трубка легко сгибается или ломается, ее необходимо заменить.
4. Проверка температуры
Во время работы двигателя трубки подвергаются воздействию высоких температур. Если вы заметили, что трубки становятся горячими на ощупь, это может свидетельствовать о проблемах с системой охлаждения или о том, что трубки не справляются с нагрузкой. Важно следить за температурным режимом и при необходимости проводить замену.
5. Проверка давления
Для более точной диагностики состояния воздушных трубок рекомендуется использовать манометр для измерения давления в системе. Нормальные показатели давления должны соответствовать техническим характеристикам, указанным в руководстве по эксплуатации. Снижение давления может указывать на утечки или повреждения трубок.
6. Регулярное обслуживание
Регулярное обслуживание и профилактика – ключ к долговечности воздушных трубок. Рекомендуется проводить диагностику не реже одного раза в год или при каждом плановом обслуживании автомобиля. Это позволит своевременно выявлять и устранять проблемы, что в свою очередь повысит надежность работы автомобиля.
Следуя данным рекомендациям, вы сможете поддерживать воздушные трубки КАМАЗ в хорошем состоянии, что обеспечит надежную работу вашего грузовика и снизит риск возникновения серьезных поломок в будущем.
Сравнение оригинальных и аналоговых трубок КАМАЗ
При выборе воздушных трубок для автомобилей КАМАЗ важно учитывать различия между оригинальными и аналоговыми изделиями. Оригинальные трубки производятся непосредственно заводом-изготовителем и соответствуют всем стандартам качества и безопасности. Они проходят строгий контроль на всех этапах производства, что гарантирует их надежность и долговечность. В большинстве случаев оригинальные трубки имеют более высокую цену, но это оправдано их качеством и долговечностью.
Аналоговые трубки, в свою очередь, производятся сторонними компаниями и могут варьироваться по качеству. Некоторые из них могут быть вполне приемлемыми и служить долго, однако есть риск приобрести некачественный продукт, который не будет соответствовать необходимым стандартам. При выборе аналоговых трубок важно обращать внимание на репутацию производителя, отзывы пользователей и наличие сертификатов качества.
Сравнивая оригинальные и аналоговые трубки, стоит отметить несколько ключевых аспектов:
- Качество материалов: Оригинальные трубки изготавливаются из высококачественных материалов, что обеспечивает их устойчивость к воздействию высоких температур и агрессивных сред. Аналоговые трубки могут использовать менее качественные материалы, что может привести к их быстрому износу.
- Соответствие стандартам: Оригинальные изделия проходят сертификацию и соответствуют всем требованиям, установленным для автомобильной промышленности. Аналоговые трубки могут не всегда соответствовать этим стандартам, что может негативно сказаться на работе системы.
- Гарантия: При покупке оригинальных трубок обычно предоставляется гарантия от производителя, что дает дополнительную уверенность в их качестве. Аналоговые трубки могут не иметь гарантии или предлагать её на менее выгодных условиях.
- Цена: Оригинальные трубки, как правило, стоят дороже, чем их аналоги. Однако, учитывая их долговечность и надежность, такая инвестиция может быть оправданной.
В итоге, выбор между оригинальными и аналоговыми трубками КАМАЗ зависит от конкретных условий эксплуатации автомобиля, бюджета и предпочтений владельца. Если важна надежность и долговечность, лучше отдать предпочтение оригинальным изделиям. Если же бюджет ограничен, стоит тщательно изучить рынок аналогов и выбрать проверенные варианты от надежных производителей.
