В данной статье мы подробно рассмотрим фитинги для воздушных трубок КАМАЗ, которые играют ключевую роль в функционировании пневмосистемы автомобилей этой марки. Вы узнаете о различных типах и размерах фитингов, их маркировке, а также получите таблицу совместимости, что поможет вам выбрать необходимые компоненты для ремонта или замены. Кроме того, мы предоставим пошаговую инструкцию по установке фитингов, что сделает процесс более понятным и доступным даже для тех, кто не имеет большого опыта в ремонте. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся поддерживать свою технику в исправном состоянии.
Классификация и конструктивные особенности соединителей

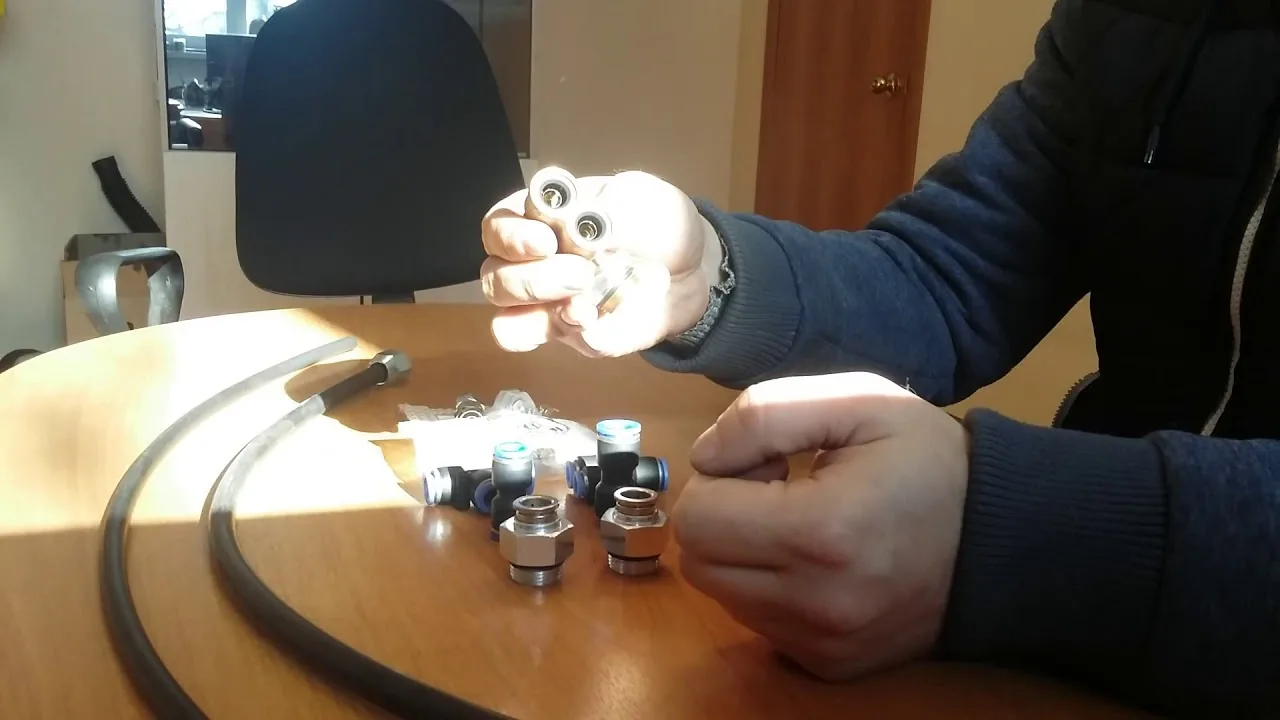

Основой пневматической системы грузовика являются соединительные компоненты, которые обеспечивают надежное соединение гибких шлангов и жестких трубок. В ассортименте запасных частей для автомобилей КАМАЗ преобладают изделия, изготовленные по технологии Push-in. Фиксация в таких системах осуществляется с помощью цангового зажима при вдавливании трубки. Эта конструкция позволяет устанавливать и снимать компоненты без специального инструмента, что особенно важно при ремонте на дороге.
Стандартный фитинг включает корпус, цангу (зажимную втулку), уплотнительное кольцо и резьбовую часть. Корпус изготавливается из латуни или никелированной латуни, что предотвращает коррозию, поскольку конденсат в системе неизбежен. Уплотнение достигается с помощью термостойкой резины, устойчива к воздействиям масел и способной выдерживать температурные колебания от -40 до +80 градусов Цельсия.
Прямые и угловые соединения
Наиболее распространёнными являются прямые соединители, которые соединяют две трубки одинакового диаметра или обеспечивают переход с одного диаметра на другой. Они используются на прямых участках трубопроводов, где не требуется изменение направления воздушного потока. Угловые фитинги позволяют изменять направление магистрали под углом 90 или 45 градусов, что необходимо для обхода конструктивных элементов, таких как рама или двигатель.
При выборе угловых соединителей важно учитывать гидравлическое сопротивление, которое они создают. Резкие изменения направления потока воздуха могут вызывать турбулентность и снижать давление у удалённых потребителей, например, в клапанах ускоренного растормаживания. Поэтому на длинных участках предпочтительнее использовать плавные изгибы трубок или прямые фитинги с гибкими шлангами.
Существуют также тройники и крестовины, которые позволяют разветвлять воздушный поток. Тройники могут быть равнопроходными или иметь отверстия разных диаметров. При установке таких элементов важно следить за направлением потока, если на корпусе есть соответствующая маркировка стрелками. Однако для большинства пассивных соединителей направление не имеет критического значения.
| Тип соединения | Применение | Особенности монтажа |
|---|---|---|
| Прямой (Union) | Удлинение магистрали | Необходим ровный срез трубки |
| Угловой (Elbow) | Обход препятствий, повороты | Создаёт локальное сопротивление |
| Резьбовой (Male/Female) | Стыковка с агрегатами | Требует применения герметика |
Интересные факты
Вот несколько интересных фактов о фитингах для воздушных трубок КАМАЗ:
Разнообразие фитингов: Фитинги для воздушных трубок КАМАЗ бывают различных типов и размеров, что позволяет использовать их в различных системах автомобиля. Они могут быть как прямыми, так и угловыми, а также с различными резьбами и соединениями, что обеспечивает гибкость в монтаже и ремонте.
Материалы и устойчивость: Фитинги изготавливаются из различных материалов, таких как латунь, сталь и пластик. Латунные фитинги, например, обладают высокой коррозионной стойкостью и долговечностью, что делает их идеальными для использования в условиях повышенной влажности и загрязненности.
Правильный монтаж: Правильный монтаж фитингов критически важен для обеспечения герметичности системы. Неправильная установка может привести к утечкам воздуха, что негативно скажется на работе пневматических систем автомобиля. Поэтому важно следовать инструкциям производителя и использовать специальные инструменты для затяжки соединений.
Маркировка, размеры и совместимость с моделями КАМАЗ
Вопрос совместимости фитингов для воздушных трубок на автомобилях КАМАЗ разных моделей решается через знание стандартов диаметров. Ключевым параметром является внешний диаметр пневматической трубки, который имеет стандартизированные значения. На грузовиках КАМАЗ чаще всего используются трубки диаметром 6, 8, 10 и 12 мм. В некоторых специфических узлах могут встречаться размеры 14, 16 и 18 мм, но они используются реже.
На корпусе фитинга обычно имеется маркировка, указывающая на диаметр присоединяемой трубки и тип резьбы. Например, обозначение 10-1/4 говорит о том, что фитинг подходит для трубки диаметром 10 мм и имеет наружную резьбу 1/4 дюйма. Важно различать метрическую резьбу (М) и дюймовую (BSPP или NPT), так как они не могут заменяться без использования переходников.
Специфика пневмосистем КАМАЗ-5490 и КАМАЗ-6520
Современные грузовики, такие как КАМАЗ-5490 (Neo), оснащены пневматическими системами западного производства, чаще всего от компаний Wabco или Knorr-Bremse. В этих системах используются полиамидные трубки с высокой точностью изготовления. Применение фитингов от более ранних моделей КАМАЗ, например, серии 5320, на новых автомобилях недопустимо из-за различий в допусках и материалах уплотнений.
Классические модели, такие как КАМАЗ-5320, КАМАЗ-65115 и КАМАЗ-6520 первых выпусков, используют более толстые трубки и фитинги с резьбой М22х1.5 или М16х1.5 для подключения к кранам. Однако наблюдается тенденция к унификации с европейскими стандартами, что часто требует перехода на современные размеры при замене узлов.
Важно учитывать материал трубок. Полиамид (PA) и полиуретан (PU) требуют различных усилий для обжима. Если фитинг предназначен для полиамидной трубки, установка полиуретановой может привести к недостаточному обжатию и, как следствие, утечкам. На КАМАЗах обычно используется полиамид оранжевого или черного цвета, который выдерживает давление до 16 бар.
| Диаметр трубки (мм) | Типичное применение на КАМАЗ | Соответствующая резьба (пример) |
|---|---|---|
| 6 мм | Пневмоподушки, мелкие клапаны | M10x1.25, 1/8" |
| 8 мм | Управление тормозами прицепа | M12x1.5, 1/4" |
| 10 мм | Магистрали к тормозным кранам | M16x1.5, 3/8" |
| 12 мм | Питание ресиверов, главные магистрали | M22x1.5, 1/2" |
Технология монтажа и замены фитингов
Замена фитинга для воздушных трубок на КАМАЗе требует соблюдения определенной последовательности действий для обеспечения надежной герметичности. Прежде чем приступить к работе, необходимо полностью стравить воздух из пневмосистемы, открыв краны для слива конденсата на ресиверах. Главное условие безопасности при разъединении пневмолиний — отсутствие давления.

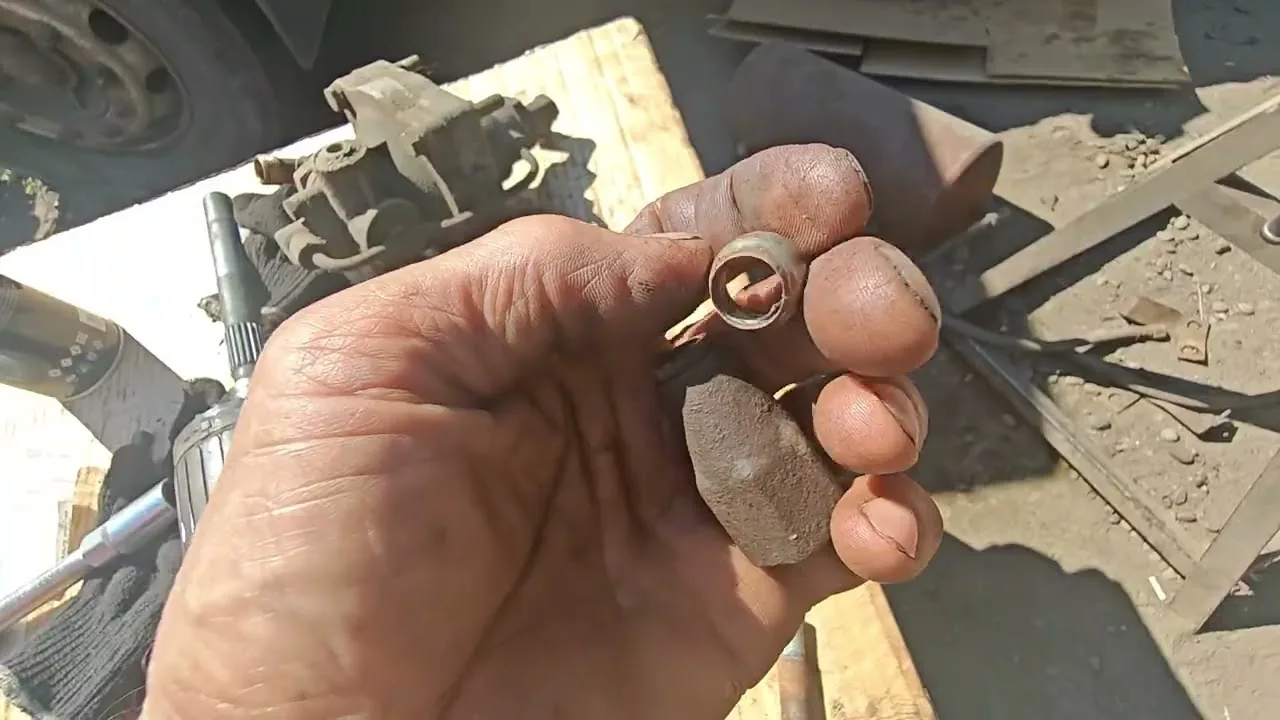

Чтобы снять старый фитинг, если он исправен и планируется повторное использование (хотя это не рекомендуется для цанговых зажимов), нужно вдавить фиксирующую цангу до упора в корпус и одновременно вытянуть трубку. Если фитинг поврежден или корродирован, проще всего срезать его вместе с участком трубки, если длина магистрали это позволяет.
- Подготовьте новый фитинг и отрезок трубки нужного диаметра. Убедитесь, что срез трубки выполнен строго перпендикулярно оси с помощью специального трубореза.
- Очистите конец трубки от заусенцев и загрязнений. Поверхность должна быть гладкой, чтобы не повредить уплотнительное кольцо внутри фитинга.
- Вставьте трубку в фитинг до упора. Вы должны почувствовать характерный щелчок или сопротивление, когда трубка пройдет через цангу и упрется в ограничитель.
- Потяните трубку назад (не надавливая на цангу), чтобы убедиться, что она зафиксирована. Затем наденьте фитинг на резьбу агрегата, предварительно нанеся анаэробный герметик или использовав нить.
При нарезке резьбы на ответных частях (например, на новых кранах) важно не перетянуть соединение. Чрезмерное усилие может привести к трещине в латунном корпусе фитинга. Крутящий момент должен быть умеренным, достаточным для сжатия уплотнителя, но не для деформации металла.
⚠️ Внимание: Запрещено использовать обычную льняную паклю без масляной краски или специального герметика в пневмосистеме. Разбухая от конденсата, лен может перекрыть каналы или попасть в клапаны, что может привести к отказу тормозов.

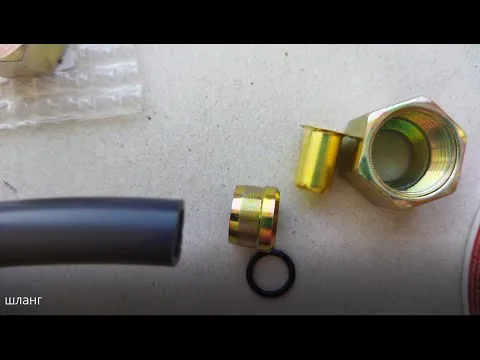

Если устанавливается фитинг с накидной гайкой, убедитесь, что гайка надета на трубку до начала монтажа. Резьбовые соединения типа Banjo (болт с отверстиями посередине) требуют установки медных шайб-прокладок с обеих сторон для герметизации. Эти шайбы являются одноразовыми и должны быть заменены при повторной сборке.
Типичные ошибки и диагностика неисправностей
Даже при наличии качественного инструмента и оригинальных запчастей ошибки при установке возникают довольно часто. Главной причиной таких проблем является человеческий фактор и игнорирование технологий подготовки поверхностей. Осознание распространенных ошибок помогает минимизировать время простоя автомобиля.
- Использование неподходящего режущего инструмента — обрезка трубки ножом или ножницами приводит к сплющиванию и неровным краям, что мешает цанге надежно зажать трубку и вызывает утечку. Для этого необходим специализированный труборез.
- Повторное использование одноразовых элементов — попытка установить старый фитинг или шайбу часто заканчивается тем, что цанга теряет упругость, а резина становится жесткой, что приводит к пропуску воздуха под нагрузкой.
- Недостаточная глубина посадки — если трубка не вставлена до конца, цанга фиксирует ее на гладкой части, но уплотнение не достигается, что может привести к выбросу трубки при увеличении давления.
- Игнорирование чистоты — попадание пыли или металлической стружки внутрь фитинга во время монтажа разрушает уплотнительное кольцо и повреждает трубку, создавая путь для утечки.
Диагностика неисправностей начинается с визуального осмотра. Если на фитинге заметны следы маслянистой грязи, это явный признак утечки, так как воздух уносит масло из компрессора, и оно прилипает к пыли. Также стоит обратить внимание на цвет трубки у входа в фитинг: если она побелела или деформировалась, это может указывать на то, что соединение работает на пределе или было установлено с перекосом.
В сложных случаях, когда утечку невозможно обнаружить визуально, применяется метод последовательного отключения контуров. Перекрывая краны подачи воздуха на различные потребители, можно изолировать участок с неисправностью. Часто проблема заключается не в самом фитинге, а в микротрещине на трубке сразу за ним, вызванной вибрацией.
⚠️ Внимание: При обнаружении постоянной утечки не пытайтесь «заглушить» проблему увеличением оборотов двигателя. Это может привести к перегреву компрессора и возможному разрыву ресиверов.
Обеспечение долговечности пневмосистемы
Эффективность тормозной системы и других пневматических узлов зависит от качества соединительных элементов. Регулярная замена фитингов при каждом втором демонтаже трубки, использование оригинальных или сертифицированных аналогов, а также строгое соблюдение технологии установки обеспечивают стабильное давление в системе. Правильно собранная магистраль может служить долгие годы без вмешательства.
Мониторинг состояния пневматических систем должен стать частью ежедневного осмотра автомобиля. Только комплексный подход к обслуживанию гарантирует безопасность водителя и груза.
Рекомендации по выбору материалов для фитингов
При выборе материалов для фитингов, используемых в воздушных трубках КАМАЗ, необходимо учитывать несколько ключевых факторов, которые напрямую влияют на долговечность, надежность и эффективность работы системы. Основными материалами, применяемыми для производства фитингов, являются сталь, алюминий и пластик. Каждый из этих материалов имеет свои преимущества и недостатки.
Сталь является наиболее распространенным материалом для фитингов благодаря своей высокой прочности и устойчивости к механическим повреждениям. Стальные фитинги способны выдерживать значительные нагрузки и давления, что делает их идеальными для использования в условиях повышенной вибрации и ударных нагрузок. Однако стоит учитывать, что сталь подвержена коррозии, поэтому для повышения ее устойчивости к внешним воздействиям рекомендуется использовать оцинкованные или нержавеющие фитинги.
Алюминий также часто используется для производства фитингов благодаря своей легкости и устойчивости к коррозии. Алюминиевые фитинги значительно легче стальных, что может быть важным фактором при проектировании системы. Они обладают хорошими антикоррозийными свойствами и могут использоваться в условиях повышенной влажности. Однако алюминий менее прочен, чем сталь, и может быть менее устойчив к механическим повреждениям.
Пластик представляет собой еще один вариант для фитингов, особенно в тех случаях, когда требуется легкость и устойчивость к коррозии. Пластиковые фитинги обычно используются в системах, где давление не превышает определенных значений. Они не подвержены коррозии и имеют низкую теплопроводность, что может быть полезно в некоторых приложениях. Однако стоит отметить, что пластиковые фитинги могут быть менее устойчивыми к механическим повреждениям и высоким температурам.
При выборе материала для фитингов необходимо также учитывать условия эксплуатации. Например, в условиях низких температур или при наличии агрессивных химических веществ предпочтение следует отдавать более устойчивым материалам, таким как нержавеющая сталь или специальные виды пластика, устойчивые к химическим воздействиям.
Кроме того, важно обратить внимание на совместимость материалов фитингов с самими трубками. Использование фитингов, изготовленных из различных материалов, может привести к коррозии и другим проблемам, связанным с несовместимостью. Рекомендуется выбирать фитинги и трубки одного производителя, чтобы минимизировать риск возникновения подобных ситуаций.
В заключение, выбор материала для фитингов воздушных трубок КАМАЗ должен основываться на анализе условий эксплуатации, механических и химических нагрузок, а также на требованиях к долговечности и надежности системы. Правильный выбор материалов позволит обеспечить эффективную и безопасную работу системы в течение длительного времени.
Сравнение металлических и пластиковых фитингов
При выборе фитингов для воздушных трубок КАМАЗ важно учитывать материал, из которого они изготовлены. Наиболее распространенными являются металлические и пластиковые фитинги, каждый из которых имеет свои преимущества и недостатки.
Металлические фитинги обычно изготавливаются из стали или алюминия. Они обладают высокой прочностью и устойчивостью к механическим повреждениям, что делает их идеальными для использования в условиях повышенных нагрузок. Металлические фитинги также хорошо переносят высокие температуры и давление, что особенно важно для систем, работающих с сжатым воздухом. Однако, стоит отметить, что они подвержены коррозии, особенно в условиях повышенной влажности или при воздействии агрессивных химических веществ. Для предотвращения коррозии многие производители покрывают металлические фитинги специальными защитными составами.
Пластиковые фитинги изготавливаются из различных полимерных материалов, таких как полиэтилен или полипропилен. Они легкие, устойчивы к коррозии и не подвержены воздействию большинства химических веществ. Пластиковые фитинги также имеют хорошую гибкость, что позволяет использовать их в системах с ограниченным пространством. Однако, их прочность и устойчивость к высоким температурам и давлению значительно ниже, чем у металлических аналогов. Это делает пластиковые фитинги менее подходящими для тяжелых условий эксплуатации.
При выборе между металлическими и пластиковыми фитингами необходимо учитывать следующие факторы:
- Условия эксплуатации: Если система будет работать в условиях высокой температуры и давления, лучше выбрать металлические фитинги. В противном случае, для менее нагруженных систем подойдут пластиковые.
- Коррозионная стойкость: В условиях повышенной влажности или воздействия химических веществ предпочтительнее использовать пластиковые фитинги.
- Вес и монтаж: Пластиковые фитинги легче и проще в монтаже, что может быть важным фактором при установке.
В заключение, выбор между металлическими и пластиковыми фитингами для воздушных трубок КАМАЗ зависит от специфики эксплуатации и требований к системе. Правильный выбор поможет обеспечить надежную и долговечную работу системы сжатого воздуха.
Уход и обслуживание фитингов
Уход и обслуживание фитингов для воздушных трубок КАМАЗ являются важными аспектами, которые напрямую влияют на надежность и долговечность системы пневматического управления автомобиля. Правильный уход за фитингами позволяет избежать утечек воздуха, что может привести к снижению эффективности работы тормозной системы и других пневматических механизмов.
Первым шагом в уходе за фитингами является регулярная проверка их состояния. Необходимо осматривать фитинги на наличие трещин, коррозии или других повреждений. Если вы заметили какие-либо дефекты, такие как износ резьбы или деформация, фитинг следует заменить. Использование поврежденных фитингов может привести к серьезным последствиям, включая аварии.
Также важно следить за чистотой фитингов. Загрязнения, такие как пыль, грязь или остатки масла, могут негативно сказаться на герметичности соединений. Для очистки фитингов рекомендуется использовать мягкую тряпку и, при необходимости, специальные чистящие средства, которые не повредят материал. Избегайте использования абразивных материалов, так как они могут поцарапать поверхность и привести к утечкам.
При монтаже и демонтаже фитингов следует соблюдать осторожность. Используйте подходящие инструменты, чтобы избежать повреждения резьбы или корпуса фитинга. Рекомендуется использовать динамометрический ключ для затяжки соединений, чтобы обеспечить необходимый уровень натяжения без риска перетяжки.
Кроме того, важно следить за состоянием воздушных трубок, к которым подключены фитинги. Трубки не должны иметь трещин или других повреждений, которые могут привести к утечкам. Регулярная проверка и замена трубок при необходимости также являются частью общего ухода за системой.
Не забывайте о смазке резьбовых соединений. Использование специальной смазки для резьбы поможет предотвратить коррозию и облегчит последующий демонтаж фитингов. Однако следует избегать избыточного количества смазки, так как это может привести к загрязнению системы.
В заключение, регулярный уход и обслуживание фитингов для воздушных трубок КАМАЗ являются необходимыми мерами для обеспечения надежной работы пневматической системы. Следуя рекомендациям по проверке, очистке и замене фитингов, вы сможете значительно продлить срок службы вашего автомобиля и повысить его безопасность на дороге.
Часто задаваемые вопросы по фитингам для воздушных трубок КАМАЗ
Фитинги для воздушных трубок КАМАЗ играют важную роль в системе пневматического управления и обеспечивают надежное соединение между различными компонентами. Вопросы, касающиеся выбора, установки и обслуживания фитингов, часто возникают у владельцев и механиков. Ниже представлены наиболее распространенные вопросы и ответы на них.
1. Какие типы фитингов используются в системе воздушных трубок КАМАЗ?
В системе воздушных трубок КАМАЗ используются различные типы фитингов, включая:
- Резьбовые фитинги: Обеспечивают надежное соединение с помощью резьбы. Чаще всего используются для соединения трубок с компрессорами и другими компонентами.
- Клипсовые фитинги: Позволяют быстро и легко соединять и разъединять трубки без использования инструментов.
- Фитинги с уплотнением: Обеспечивают герметичность соединений, предотвращая утечки воздуха.
2. Как выбрать подходящий фитинг для воздушной трубки?
При выборе фитинга необходимо учитывать следующие факторы:
- Диаметр трубки: Фитинг должен соответствовать диаметру используемой трубки, чтобы обеспечить надежное соединение.
- Материал: Фитинги могут быть изготовлены из различных материалов, таких как латунь, сталь или пластик. Выбор материала зависит от условий эксплуатации и требований к прочности.
- Тип соединения: Убедитесь, что фитинг подходит для вашего типа соединения (резьбовое, клипсовое и т.д.).
3. Как правильно установить фитинги на воздушные трубки?
Правильная установка фитингов является ключевым моментом для обеспечения надежности системы. Следуйте этим шагам:
- Очистите концы трубок от грязи и повреждений.
- Если используете резьбовые фитинги, нанесите на резьбу герметик или фум-ленту для предотвращения утечек.
- Установите фитинг на трубку, убедившись, что он правильно зафиксирован.
- При необходимости затяните фитинг с помощью инструмента, но не переусердствуйте, чтобы не повредить резьбу.
4. Как часто нужно проверять фитинги на наличие утечек?
Рекомендуется регулярно проверять фитинги на наличие утечек, особенно в условиях интенсивной эксплуатации. Визуальный осмотр и использование мыльного раствора для выявления пузырьков помогут определить наличие утечек. Если обнаружены проблемы, фитинги следует заменить немедленно.
5. Где можно приобрести фитинги для воздушных трубок КАМАЗ?
Фитинги можно приобрести в специализированных магазинах автозапчастей, а также через интернет-магазины. При покупке важно выбирать проверенных поставщиков, чтобы гарантировать качество и соответствие стандартам.
