В данной статье мы рассмотрим технологию заглушки тормозной магистрали, которая является важным аспектом обслуживания и ремонта тормозных систем грузовых автомобилей. Правильная герметизация тормозной системы не только предотвращает утечки тормозной жидкости, но и обеспечивает безопасность на дороге. Мы подробно обсудим выбор заглушек, подготовку резьбы, методы опрессовки и контроль безопасности, что поможет вам эффективно выполнить эту задачу и избежать потенциальных проблем в будущем.
Классификация методов временной герметизации
Выбор метода заглушки зависит от характера повреждения, доступных материалов и места разрыва в гидравлической или пневматической системе. В тормозной системе грузового автомобиля используются два основных подхода: механическое перекрытие потока с помощью запорной арматуры и физическая блокировка отверстия заглушками. Механический способ считается более безопасным, так как позволяет в любой момент восстановить подачу воздуха или жидкости без разборки элементов системы.
Для пневматических систем, часто встречающихся на автомобилях КАМАЗ, стандартным решением являются резьбовые заглушки или шаровые краны. Резьбовые заглушки надежно блокируют поток и устанавливаются на концах отрезанных трубок или выходах кранов. Шаровые краны предпочтительны, когда необходимо периодически включать и выключать потребитель, например, при подключении дополнительного пневмооборудования или тестировании узлов.
В экстренных ситуациях, когда стандартные средства недоступны, можно использовать подручные материалы, но с осторожностью. Применение деревянных клиньев, болтов с намотанной изоляционной лентой или самодельных пробок из мягких металлов допустимо лишь для временной транспортировки автомобиля к месту ремонта на минимальной скорости. Такие соединения не выдерживают длительных вибраций и перепадов температур, характерных для работы грузовиков.
Гидравлические системы, такие как сцепление или тормоза с гидроприводом (в редких модификациях), требуют использования конусных заглушек или пережимания трубок специальными зажимами. Важно помнить, что перегибание медных или стальных трубок без соответствующего инструмента может привести к их сплющиванию и нарушению проходимости, что в дальнейшем потребует замены всего участка магистрали после ремонта.

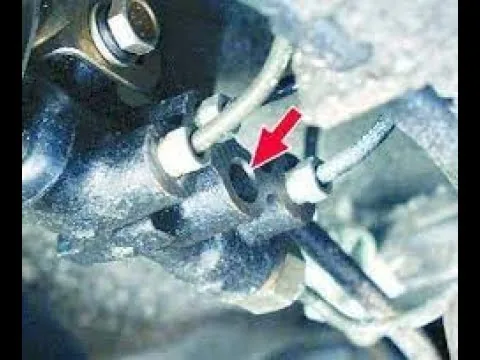

Механические заглушки и краны

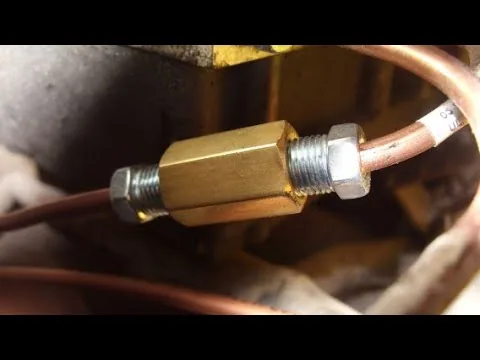

Штатные заглушки — это металлические компоненты, чаще всего из латуни или стали, с наружной или внутренней резьбой, соответствующей стандартам. Для грузовиков КАМАЗ наиболее распространены метрические резьбы М10х1, М12х1.25 и М16х1.5, а также дюймовые трубные резьбы G1/4 и G3/8. Конструкция заглушки обычно включает уплотнительный конус или плоскую поверхность для прокладки, что обеспечивает герметичность без чрезмерного затягивания.
Шаровые краны, устанавливаемые в разрыв трубопровода, должны быть рассчитаны на рабочее давление не менее 16 бар. Корпус таких кранов изготавливается из никелированной латуни или нержавеющей стали. При выборе крана важно учитывать тип уплотнения штока: сальниковое уплотнение со временем может пропускать воздух, в то время как шаровые механизмы с тефлоновыми кольцами более долговечны в условиях вибрации.
Монтаж механических заглушек следует производить только после полного сброса давления из системы. Для этого необходимо открыть краны для слива конденсата из ресиверов и дождаться характерного звука выходящего воздуха. Установка заглушки под давлением строго запрещена, так как поток воздуха может выбросить мелкие детали или повредить резьбу, что сделает дальнейшую герметизацию невозможной.
| Параметр | Описание | Применение |
|---|---|---|
| Назначение | Обеспечение безопасности при ремонте тормозов | Используется для предотвращения утечек |
| Типы заглушек | Металлические, пластиковые, резинотехнические | Выбор в зависимости от условий эксплуатации |
| Установка и снятие | Простота установки, необходимость специальных инструментов | Быстрая замена при обслуживании |
Интересные факты
Вот несколько интересных фактов о технологии заглушки тормозной магистрали:
Безопасность на первом месте: Заглушка тормозной магистрали используется как временная мера для обеспечения безопасности в случае утечки тормозной жидкости или повреждения тормозной системы. Это позволяет водителю безопасно доехать до ближайшего сервиса для ремонта, минимизируя риск аварийной ситуации.
Простота и эффективность: Технология заглушки тормозной магистрали основана на простом принципе — блокировке потока тормозной жидкости в поврежденной части системы. Это позволяет сохранить работоспособность остальных тормозов, что особенно важно для автомобилей с многоконтурной тормозной системой.
Широкое применение: Заглушки тормозной магистрали не только используются в легковых автомобилях, но и находят применение в грузовых автомобилях, автобусах и даже в некоторых специализированных транспортных средствах. Это делает их универсальным решением для различных типов транспортных средств, обеспечивая их безопасность на дороге.
Аварийные методы и подручные средства
Если во время поездки произошла неисправность и нет стандартных заглушек, водители часто используют болты подходящего размера. Болт вкручивается в отверстие трубопровода, но для герметичности необходимо нанести герметик на резьбу, обмотать фум-лентой или использовать резиновую прокладку, прижимаемую концом болта. Этот способ является временным и требует постоянного контроля.
Другой вариант — пережимание гибких шлангов. Если повреждение произошло на участке резинового рукава, соединяющего металлические трубки, место утечки можно зажать мощным зажимом или жгутом. Затем шланг следует перегнуть и зафиксировать изолентой. Пережимать металлические трубки не рекомендуется из-за риска их повреждения, но в экстренных случаях можно использовать специальные обжимные клещи для деформации трубки и остановки потока.
Применение «холодной сварки» или эпоксидных составов возможно только на неподвижных участках, не подверженных вибрации, и после тщательной очистки поверхности от жира. Однако на тормозных магистралях, которые постоянно подвергаются вибрации, такие составы часто трескаются. Поэтому данный метод подходит лишь для герметизации корпуса крана или тройника, но не для соединения подвижных элементов.
| Метод | Давление (бар) | Надежность | Применение |
|---|---|---|---|
| Стандартная заглушка | до 20 | Высокая | Постоянное глушение |
| Шаровой кран | до 16 | Высокая | Периодическое отключение |
| Болт + герметик | до 10 | Средняя | Аварийный ремонт |
| Пережим шланга | до 12 | Низкая | Экстренная ситуация |

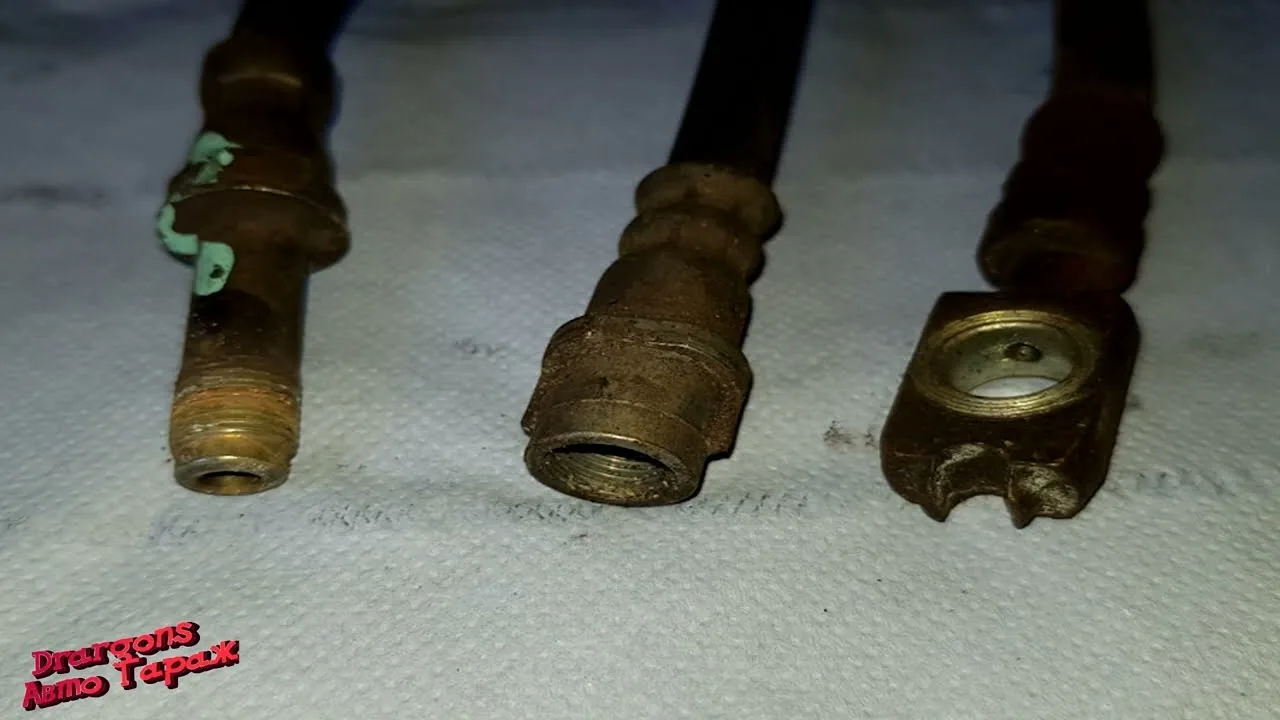

Подготовка резьбовых соединений и герметизация
Качество герметизации тормозной системы на 80% зависит от правильной подготовки резьбового соединения. Даже самая надежная заглушка не удержит давление, если резьба повреждена, загрязнена или не обработана уплотнительным материалом. В пневматических системах автомобилей КАМАЗ используются различные типы резьбы, и их неправильное сочетание или недостаточная подготовка могут привести к утечкам.
Первый шаг в подготовке — визуальный и тактильный осмотр резьбы в ответном отверстии. На ней не должно быть задиров, коррозии или остатков старого герметика. При необходимости резьбу следует очистить металлической щеткой или продуть сжатым воздухом. Если резьба повреждена или имеет значительные дефекты, необходимо использовать метчик или плашку для восстановления профиля.
Выбор уплотнительного материала имеет решающее значение. В тормозных системах, где возможен контакт с маслами (например, во влагомаслоотделителе или компрессоре), нельзя использовать материалы, которые разрушаются под воздействием нефтепродуктов. Обычная льняная пакля может разбухнуть от масла и разрушиться, поэтому предпочтительнее применять синтетические нити или специализированные анаэробные герметики.
Выбор уплотнительных материалов
Фум-лента — это фторопластовый уплотнительный материал, который пользуется популярностью благодаря своей химической стойкости и простоте использования. Она наматывается по направлению резьбы, создавая скользящий слой, который заполняет мелкие неровности. Для тормозных систем рекомендуется использовать ленту с повышенной плотностью, так как тонкая версия может сжиматься при затягивании.
Анаэробные герметики — это жидкие составы, которые полимеризуются в отсутствие воздуха при контакте с металлическими поверхностями. Они обеспечивают прочное соединение, способное выдерживать высокие давления и вибрации. При использовании герметиков важно следовать технологии: сначала обезжирьте поверхности, затем нанесите состав на одну из соединяемых частей и дождитесь первичной полимеризации перед приложением давления.
Ниточные уплотнители, такие как Loctite 55 или Tangit Unilock, сочетают удобство намотки и надежность синтетических волокон, пропитанных герметизирующим составом. Они позволяют корректировать положение соединения после сборки без утраты герметичности, что особенно важно при установке кранов, где требуется точное позиционирование рукоятки управления.
Маслостойкая резина и паронит используются в качестве прокладок для плоских торцов заглушек. При использовании конусных заглушек, где герметизация осуществляется за счет конусной формы на резьбе, прокладки не нужны и могут даже навредить, так как могут привести к перекосу и повреждению резьбы. Важно правильно определить тип торцевания резьбы перед выбором метода уплотнения.
Технология нанесения и контроль
Процесс нанесения уплотнителя требует внимательности. Начинать наматывать фум-ленту или нить следует со второго витка от края трубы, двигаясь к торцу. Это поможет избежать выдавливания материала внутрь системы при закручивании. Уплотнитель, попавший в магистраль, может заблокировать каналы кранов или попасть в клапаны, что приведет к неисправности тормозов.
При затяжке заглушки рекомендуется использовать динамометрический ключ, если это возможно, или затягивать вручную с умеренным усилием, а затем проверить с помощью ключа. Избыточное усилие может повредить корпус тройника или крана, особенно если они изготовлены из силумина или латуни. Стальные заглушки в алюминиевых корпусах требуют особой осторожности из-за различий в коэффициентах теплового расширения металлов.
После завершения сборки и подачи давления в систему необходимо проверить герметичность. Для этого используется мыльный раствор, который наносится на соединение с помощью кисти. Появление пузырьков указывает на утечку воздуха. В случае обнаружения утечки следует сбросить давление и разобрать соединение, добавив уплотнитель или заменив заглушку.
Этапы герметизации:
Сбросить давление из контура.
Очистить резьбу щеткой и обезжирить.
Нанести выбранный уплотнитель (нить/лента/герметик).
Ввернуть заглушку вручную до упора.
Дотянуть ключом (не прикладывая чрезмерных усилий).
Подать давление и проверить с мыльным раствором.
Особенности работы с пневмосистемой КАМАЗ
Пневматическая система грузовиков КАМАЗ имеет ряд конструктивных особенностей, которые важно учитывать при отключении магистралей. Многоконтурная схема с отдельными ресиверами позволяет изолировать неисправный участок, в то время как остальные тормозные контуры продолжают работать. Однако неверное отключение может нарушить давление и работу клапанов ограничения давления.
При отключении одного из потребителей, например, привода вспомогательного тормоза или пневмоподвески сиденья, необходимо убедиться, что это не повлияет на работу тормозного клапана. В некоторых схемах давление от отключаемого контура используется для управления другими элементами, и его потеря может вызвать сбои в системе.
Особое внимание следует уделить крану управления тормозами прицепа. Отключение магистралей, идущих к разъемам прицепа (рукоятка крана), должно производиться только при наличии заглушек на ответной части (на прицепе) или с использованием кранов с функцией отсечки. В противном случае система будет постоянно терять воздух через открытые разъемы.
Работа с контурами I и II
Первый и второй контуры тормозной системы предназначены для торможения различных осей автомобиля. Если одна из магистралей повреждена, система автоматически переключается на оставшийся контур, что снижает эффективность торможения. Заглушка поврежденного участка должна быть установлена так, чтобы не блокировать подачу воздуха в аварийные ресиверы.
Если повреждение произошло до двухсекционного крана тормоза, отключение магистрали полностью нарушит работу соответствующего контура. В этом случае движение возможно только с повышенной осторожностью из-за увеличенного тормозного пути. Рекомендуется использовать заглушки с встроенным обратным клапаном, если конструкция это позволяет, чтобы сохранить давление в ресиверах.
При заглушке магистралей стояночного тормоза важно помнить, что пружинные энергоаккумуляторы находятся под постоянным давлением. Сброс воздуха из этого контура без механической фиксации штоков может привести к срабатыванию тормоза. Для безопасного выполнения работ используются винты для растормаживания энергоаккумуляторов.
Специфика резьбовых соединений
В пневматической системе КАМАЗ в основном используются конические резьбы, которые обеспечивают герметичность за счет натяжения металла. Также встречаются цилиндрические резьбы с уплотнением по торцевой части. Важно не путать эти два типа: установка конической заглушки в цилиндрическое отверстие без прокладки не обеспечит герметичность, а установка цилиндрической заглушки в коническое отверстие может привести к заклиниванию или повреждению.
Диаметры резьбы стандартные, однако шаг может варьироваться. Например, резьбы М18х1.5 и М18х2.5 внешне схожи, но не взаимозаменяемы. Попытка установить неподходящую заглушку может привести к срыву витков. Перед установкой рекомендуется «примерить» заглушку без уплотнителя — она должна легко накручиваться от руки на несколько оборотов.
Для быстрого соединения и герметизации в современных моделях КАМАЗов применяются быстроразъемные соединения (БРС). Они позволяют быстро заглушить магистраль, просто установив защитный колпачок с клапаном. Такие колпачки являются стандартным средством герметизации и предпочтительнее любых самодельных решений.
| Тип узла | Тип резьбы | Уплотнение | Особенность |
|---|---|---|---|
| Ресиверы | М22х1.5 / G3/4 | Конус / Прокладка | Высокое давление |
| Краны управления | М10х1 / М12х1.25 | Конус | Тонкостенный корпус |
| Энергоаккумуляторы | M16x1.5 | Конус | Опасно при разборке |
| Быстросъемы | Push-in | O-ring | Только штатные колпачки |
Типичные ошибки и меры безопасности
Процесс герметизации тормозной системы связан с определенными рисками, которые часто упускаются из виду в спешке. Одной из распространенных ошибок является использование материалов, не предназначенных для работы под высоким давлением. Обычная изолента, скотч или полиэтилен не выдерживают давления в 8-10 атмосфер и могут быть легко сорваны потоком воздуха, превращаясь в опасные снаряды.
Еще одной частой ошибкой является недостаточная очистка резьбы. Песок или грязь, попавшие между витками, действуют как абразив, повреждая резьбу и создавая пути для утечек. Твердые частицы могут попасть в клапанный механизм крана, что может привести к его заклиниванию в открытом или закрытом положении, что крайне опасно.
Важно помнить о необходимости проверки после завершения ремонта. Визуальный осмотр не всегда позволяет обнаружить мелкие свищи, которые со временем могут привести к падению давления в системе во время стоянки. Это может стать причиной неожиданного затормаживания автомобиля или невозможности снять его с тормоза утром.
- Использование свинцовых заглушек или пробок – свинец слишком мягкий и под воздействием вибрации и давления может начать «течь», что ослабляет соединение и приводит к внезапной разгерметизации. Лучше использовать стальные или латунные изделия.
- Применение герметиков, отвердевающих в камень – такие составы могут потребовать высверливания заглушки при последующей разборке, что невозможно в полевых условиях. Лучше использовать фиксаторы средней прочности.
- Заглушка магистралей под давлением – попытка ввернуть пробку в работающую систему может привести к выбросу заглушки с большой силой. Всегда следует стравливать воздух из контура перед вмешательством.
- Ошибочное определение типа резьбы – использование дюймовой заглушки в метрическом отверстии (или наоборот) создает ложное ощущение затяжки, но не обеспечивает герметичность. Рекомендуется использовать резьбомер или штангенциркуль для проверки шага.
⚠️ Важно: После выполнения любых работ с тормозной системой обязательно выполните несколько полных циклов нажатия на тормоза при работающем двигателе, чтобы проверить заполнение контуров и отсутствие утечек перед началом движения.
⚠️ Важно: Если во время движения загорелась сигнализация о падении давления, немедленно остановитесь. Продолжение движения с неисправной тормозной системой запрещено и представляет опасность для жизни.
Финальная проверка и контроль системы
Завершающим этапом работы является проверка герметичности и эффективности тормозной системы. После установки заглушек и сборки контура необходимо запустить двигатель и дождаться, пока компрессор накачает давление до максимума (обычно 8-9 атмосфер). Важно внимательно прислушиваться к системе на предмет шипения.
Обязательно проводится тест на падение давления при выключенном двигателе. После достижения максимального давления и отключения компрессора давление в контурах не должно снижаться более чем на 0.2-0.4 бар в минуту. Более резкое падение указывает на утечку, которую следует устранить до начала эксплуатации.
Также проверяется работа стояночного тормоза. При отключении подачи воздуха в контур управления (в условиях имитации) пружинные энергоаккумуляторы должны сработать, и автомобиль должен надежно остановиться. Если заглушка установлена неправильно и блокирует необходимый канал, торможение или растормаживание может не произойти.
Регулярный мониторинг состояния заглушек в процессе эксплуатации обязателен. Вибрация грузовика может ослабить даже надежно затянутое соединение. Рекомендуется при каждой остановке в первые часы после ремонта визуально проверять место вмешательства и при необходимости подтягивать соединения.
Правильно выполненная заглушка тормозной магистрали обеспечивает безопасную эксплуатацию автомобиля до полного ремонта. Соблюдение технологии, использование качественных материалов и тщательный контроль за выполнением работ гарантируют надежность тормозной системы в любых дорожных условиях.
Советы по выбору инструментов для заглушки
Выбор правильных инструментов для заглушки тормозной магистрали является критически важным этапом в процессе ремонта или обслуживания тормозной системы автомобиля. Неправильный выбор инструментов может привести к неэффективной работе тормозов и даже к аварийным ситуациям. Рассмотрим основные аспекты, которые следует учитывать при выборе инструментов для заглушки.
1. Тип заглушки
Существует несколько типов заглушек, которые могут быть использованы для тормозной магистрали. Наиболее распространенные из них – это резиновые и пластиковые заглушки. Резиновые заглушки обеспечивают хорошую герметичность и могут использоваться в условиях высоких температур, в то время как пластиковые заглушки легче и дешевле, но могут не выдерживать высоких давлений. Выбор типа заглушки зависит от конкретных условий эксплуатации и требований к тормозной системе.
2. Размеры и совместимость
При выборе инструментов для заглушки тормозной магистрали необходимо учитывать размеры трубок и фитингов. Заглушка должна точно соответствовать диаметру тормозной магистрали, чтобы избежать утечек. Рекомендуется иметь под рукой набор заглушек различных размеров, чтобы быть готовым к любым ситуациям. Также важно учитывать совместимость заглушек с материалами, из которых изготовлены тормозные магистрали.
3. Качество материалов
Качество материалов, из которых изготовлены заглушки и инструменты, играет ключевую роль в их долговечности и надежности. Рекомендуется выбирать заглушки от проверенных производителей, которые зарекомендовали себя на рынке. Это поможет избежать проблем с утечками и обеспечит безопасность при эксплуатации автомобиля.
4. Удобство использования
Инструменты для заглушки должны быть удобными в использовании. Это включает в себя как саму заглушку, так и инструменты, необходимые для ее установки. Например, наличие специального ключа или насадки может значительно упростить процесс установки заглушки. Также стоит обратить внимание на вес и размеры инструментов, чтобы они были удобны для работы в ограниченном пространстве под капотом автомобиля.
5. Рекомендации по безопасности
При работе с тормозной системой автомобиля необходимо соблюдать меры предосторожности. Используйте защитные перчатки и очки, чтобы избежать контакта с тормозной жидкостью, которая может быть токсичной. Также рекомендуется работать в хорошо проветриваемом помещении или на открытом воздухе. Перед началом работы убедитесь, что автомобиль надежно зафиксирован и не может сдвинуться с места.
В заключение, правильный выбор инструментов для заглушки тормозной магистрали является важным шагом для обеспечения безопасности и эффективности тормозной системы. Учитывая все вышеперечисленные аспекты, вы сможете выбрать подходящие инструменты и выполнить работу качественно и безопасно.
Рекомендации по выбору материалов для заглушки
При выборе материалов для заглушки тормозной магистрали необходимо учитывать несколько ключевых факторов, которые напрямую влияют на безопасность и эффективность работы тормозной системы. Важно, чтобы используемые материалы обладали высокими эксплуатационными характеристиками и соответствовали требованиям, предъявляемым к тормозным системам автомобилей.
Первым аспектом, который следует рассмотреть, является термостойкость материала. Тормозные магистрали подвергаются значительным температурным нагрузкам, особенно в условиях интенсивного вождения. Поэтому рекомендуется использовать материалы, способные выдерживать высокие температуры без потери своих свойств. Например, силиконовые или резинотехнические изделия, специально разработанные для автомобильной промышленности, могут стать хорошим выбором.
Вторым важным критерием является химическая стойкость. Тормозные жидкости содержат различные химические вещества, которые могут негативно воздействовать на материалы заглушки. Поэтому необходимо выбирать такие материалы, которые не будут реагировать с тормозной жидкостью и сохранят свою целостность на протяжении всего срока службы. Полимерные материалы, такие как фторопласт или специальные композиты, могут обеспечить необходимую защиту от химических воздействий.
Третий аспект — это механическая прочность. Заглушка должна быть способна выдерживать давление, возникающее в тормозной системе, а также механические нагрузки, возникающие при движении автомобиля. Для этого подойдут металлические заглушки, выполненные из нержавеющей стали или алюминия, которые обеспечивают необходимую прочность и долговечность.
Также стоит обратить внимание на простоту установки. Материалы, которые легко монтируются и демонтируются, значительно упрощают процесс обслуживания тормозной системы. Например, заглушки с резьбой или специальные зажимы могут быть более удобными в использовании по сравнению с клеевыми соединениями.
Наконец, не стоит забывать о стоимости материалов. При выборе заглушки важно найти баланс между качеством и ценой. Иногда более дорогие материалы могут оправдать свою стоимость за счет долговечности и надежности, что в конечном итоге сэкономит средства на ремонте и обслуживании.
В заключение, выбор материалов для заглушки тормозной магистрали — это ответственный процесс, требующий внимательного подхода. Учитывая термостойкость, химическую стойкость, механическую прочность, простоту установки и стоимость, можно обеспечить надежную и безопасную работу тормозной системы автомобиля.
Обзор современных технологий и инноваций в заглушке
Заглушка тормозной магистрали является важным элементом в процессе обслуживания и ремонта тормозной системы автомобиля. Современные технологии и инновации в этой области направлены на повышение безопасности, эффективности и удобства использования заглушек. В последние годы разработчики представили ряд новых решений, которые значительно улучшили характеристики заглушек и их применение в различных условиях.
Одним из ключевых направлений является использование новых материалов для производства заглушек. Современные заглушки изготавливаются из высококачественных полимеров и композитных материалов, которые обладают высокой прочностью и устойчивостью к воздействию химических веществ, таких как тормозные жидкости. Это позволяет избежать коррозии и продлить срок службы заглушек, что особенно важно в условиях эксплуатации автомобилей в различных климатических зонах.
Кроме того, инновационные технологии производства позволяют создавать заглушки с улучшенной герметичностью. Современные модели оснащены специальными уплотнительными кольцами, которые обеспечивают надежное соединение и предотвращают утечку тормозной жидкости. Это особенно актуально для автомобилей с высокими требованиями к безопасности, где даже небольшая утечка может привести к серьезным последствиям.
Важным аспектом является также разработка заглушек с учетом удобства их использования. Многие производители предлагают модели с эргономичным дизайном, которые легко устанавливаются и снимаются без необходимости использования специальных инструментов. Это значительно упрощает процесс обслуживания тормозной системы и позволяет сократить время на выполнение ремонтных работ.
Современные технологии также включают в себя применение цифровых решений. Некоторые производители начали внедрять системы мониторинга состояния тормозной системы, которые могут предупреждать водителя о необходимости замены заглушек или других компонентов. Это позволяет избежать неожиданных поломок и повысить общую надежность автомобиля.
В заключение, современные технологии и инновации в области заглушек тормозной магистрали направлены на повышение безопасности, эффективности и удобства использования. Использование новых материалов, улучшение герметичности, эргономичный дизайн и внедрение цифровых решений делают заглушки более надежными и удобными в эксплуатации, что в свою очередь способствует улучшению общей безопасности дорожного движения.
