Соединение топливных трубок — это ключевой процесс, который требует внимательного подхода и знаний о правильных технологиях и материалах. В данной статье мы подробно рассмотрим, как правильно соединять топливные трубки, какие фитинги выбрать для различных типов труб, а также методы герметизации, которые обеспечат надежность и безопасность системы. Мы также обсудим работу с медными и пластиковыми трубками, а также распространенные ошибки, которых следует избегать. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно выполнять работы по ремонту и обслуживанию своих транспортных средств.
Подбор материалов и компонентов системы
Ключевым аспектом надежности систем является правильный выбор материалов для трубок и соединительных элементов. Стальные магистрали отличаются высокой прочностью, но подвержены коррозии. Пластиковые трубки, такие как Nylon или PA12, имеют хорошую устойчивость к химическим веществам, но могут быть уязвимы к механическим повреждениям.
При соединении металлических частей часто используют медные трубки, которые легко изгибаются и обжимаются. Однако медь может подвергаться наклепу и трещинам из-за вибрации. Для участков с высокой вибрацией лучше применять никелированные стальные трубки, так как они более устойчивы к деформациям и способны выдерживать высокое давление.
Важно учитывать совместимость материала уплотнителей с типом используемого топлива. Резина NBR подходит для дизельного и бензинового топлива, но может разрушаться при контакте с биотопливом, содержащим много спиртов. В таких случаях предпочтительнее использовать фторкаучуковые уплотнения Viton.
Диаметр трубки должен строго соответствовать проектным требованиям. Уменьшение проходного канала может снизить производительность топливного насоса. Увеличение диаметра также недопустимо, так как это может затруднить качественный обжим фитинга и повысить риск его разрыва под давлением.
Типы фитингов и переходников
Соединение труб осуществляется с использованием различных фитингов, выбор которых зависит от давления в системе и типа трубопровода. Резьбовые соединения требуют точного соответствия шага резьбы, иначе обеспечить герметичность не удастся, даже при использовании анаэробных герметиков.
Штуцерные соединения с накидной гайкой (например, Banjo или метрические) широко применяются в системах подачи топлива к форсункам и насосам. Важным элементом здесь является конусная или сферическая посадка, которая обеспечивает уплотнение при затяжке, а не сама резьба.
Быстросъемные соединители (Quick Connect) стандартизированы по цвету и диаметру, что упрощает их замену. Однако для демонтажа без повреждений требуется специальный инструмент. Попытка снять такой фитинг с помощью отвертки часто приводит к поломке фиксирующих усиков и утечке топлива.
Ниже представлена таблица, иллюстрирующая основные различия в типах соединений для различных участков топливной системы:
| Тип соединения | Применение | Особенности монтажа |
|---|---|---|
| Конусная резьба (NPT) | Низконапорные линии, слив | Необходим герметик или лента ФУМ |
| Метрическая резьба (M) | ТНВД, рампа, фильтры | Уплотнение по конусу/сфере, без герметика |
| Quick Connect | Подкачка, обратка, магистраль | Монтаж до щелчка, требуется съемник |
Интересные факты
Вот несколько интересных фактов о соединении топливных трубок, технологиях и материалах:
Методы соединения: Существует несколько методов соединения топливных трубок, включая сварку, пайку, использование фитингов и хомутов. Каждый из этих методов имеет свои преимущества и недостатки. Например, сварка обеспечивает прочное и герметичное соединение, но требует специального оборудования и навыков, тогда как фитинги позволяют быстро и легко разбирать соединения для обслуживания.
Материалы: Топливные трубки могут быть изготовлены из различных материалов, включая сталь, алюминий и пластиковые композиты. Стальные трубки обеспечивают высокую прочность и устойчивость к высоким давлениям, в то время как пластиковые трубки легче и устойчивы к коррозии, что делает их популярными в современных автомобилях.
Технологии контроля утечек: Современные технологии позволяют обнаруживать утечки в топливных системах с помощью ультразвуковых датчиков и инфракрасных камер. Эти технологии помогают предотвратить экологические катастрофы и обеспечивают безопасность, так как утечки топлива могут привести к пожарам и загрязнению окружающей среды.
Технология соединения металлических трубок
Работа с медными и стальными трубопроводами требует высокой точности при резке и гибке, чтобы не нарушить форму прохода. Заусенцы внутри труб могут привести к засорению форсунок или клапанов, что вызовет необходимость дорогостоящего ремонта.
Для резки следует использовать только специализированный труборез, который обеспечивает ровный срез без искажений стенок. Применение ножовки по металлу строго запрещено, так как образующаяся стружка может повредить прецизионные элементы топливного насоса.
После резки необходимо обработать торец с помощью калибратора или надфиля, удаляя внутренние и внешние фаски. Это важно для того, чтобы при обжиме фитинга материал трубки равномерно заполнил пространство уплотнителя.
Гибка трубок осуществляется с использованием трубогиба, подходящего по диаметру, чтобы избежать образования заломов. Минимальный радиус изгиба обычно составляет три наружных диаметра трубки; несоблюдение этого правила может привести к истончению стенки на внешнем радиусе.
Методы герметизации резьбовых соединений
При монтаже резьбовых соединений важно учитывать методы уплотнения: по резьбе или по торцевой поверхности. Если соединение требует уплотнения по конусной или сферической поверхности, использование герметика на резьбе может загрязнить топливную систему химическими веществами.
Для резьб, где уплотнение происходит по виткам (например, конусная резьба), подходят специализированные топливостойкие анаэробные герметики. Обычная ФУМ-лента может со временем размокнуть и вызвать утечку, особенно в узлах, подверженных вибрации.
Затяжку соединений следует выполнять с помощью динамометрического ключа, строго соблюдая момент, указанный производителем. Недостаточная затяжка может привести к утечкам, а чрезмерная — к деформации штуцера или срыву резьбы, что потребует замены дорогостоящего компонента.
На практике часто допускается ошибка, когда мастера используют масло для смазки резьбы с целью облегчения сборки. Это допустимо только при использовании чистого топлива или специальной смазки, так как минеральные масла могут негативно влиять на резиновые уплотнения внутри узла.
Работа с пластиковыми топливными магистралями
Пластиковые трубки становятся все более популярными в современных автомобилях благодаря легкости и устойчивости к коррозии. Однако для их соединения необходимо строго соблюдать температурные параметры и использовать специальные инструменты, чтобы избежать микротрещин.
Основным способом соединения пластиковых трубок являются быстроразъемные фитинги, которые фиксируются пластиковыми или металлическими кольцами. При установке трубку следует аккуратно вставлять до характерного щелчка, который свидетельствует о правильной работе фиксатора.
Если пластиковая трубка утратила эластичность из-за времени или низких температур, ее нельзя вставлять в фитинг. В этом случае материал нужно прогреть с помощью фена или теплой воды до температуры 60-80 градусов, чтобы вернуть ему пластичность и избежать повреждений.
При прокладке новых участков трубопровода важно учитывать расстояние до горячих элементов двигателя. Пластик может плавиться при температурах, которые для металлических частей являются нормальными, поэтому рекомендуется использовать термоэкраны или увеличивать зазор.
Ремонт и сращивание полимерных линий

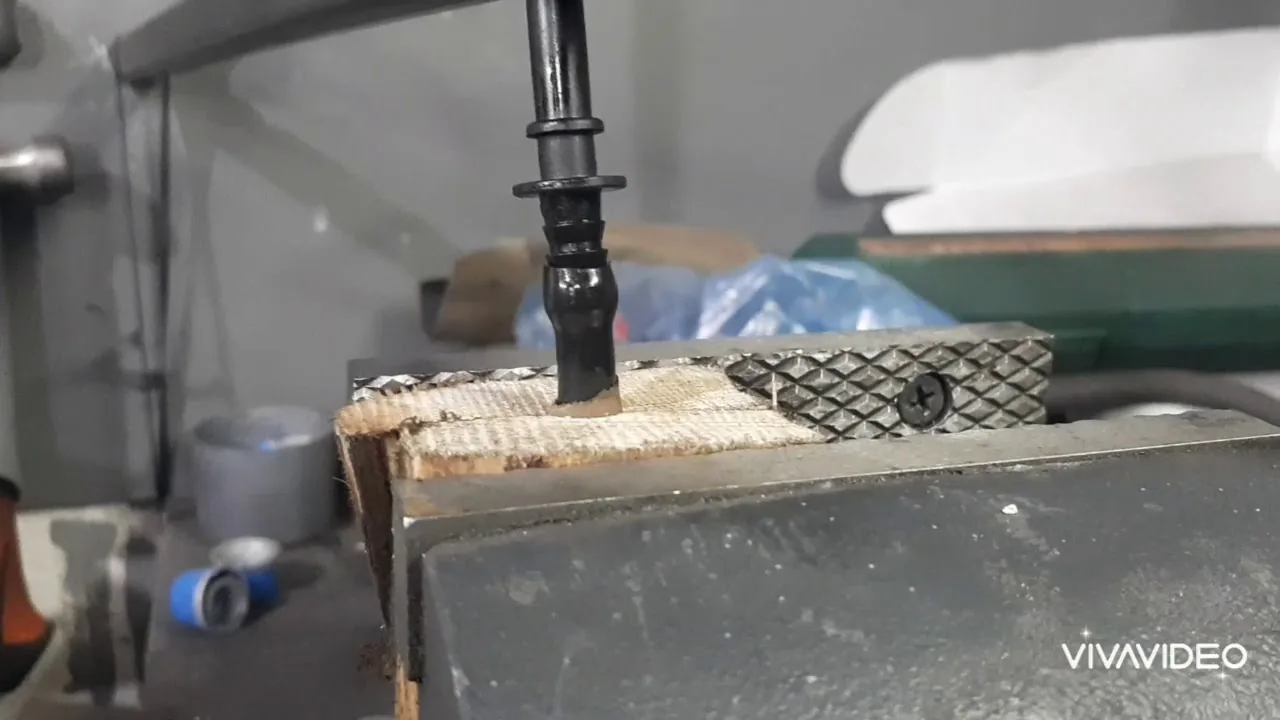

При повреждении пластиковых трубопроводов возможно их восстановление с помощью ремонтной вставки. Для этого нужно вырезать поврежденный участок и соединить концы труб с помощью специального пластикового или металлического штуцера, используя соединительные муфты.
Не рекомендуется применять металлические хомуты для соединения пластиковых труб встык, так как они могут сжимать мягкий материал, что нарушает проходимость канала. Следует использовать только соединители, соответствующие конкретному диаметру и типу пластика.
Важно тщательно проверять состояние поверхности трубки в месте установки фитинга. Царапины, потертости или следы от топлива (набухание) указывают на необходимость замены всего участка, а не только поврежденной части.
Таблица совместимости материалов поможет избежать ошибок при выборе компонентов для ремонта:
| Материал трубки | Совместимые фитинги | Несовместимые среды |
|---|---|---|
| Полиамид (PA 11/12) | Сталь, латунь, пластик | Хлорированные углеводороды |
| Фторопласт (PTFE) | Металл с тефлоновой оплеткой | Расплавленные щелочные металлы |
| Резина (NBR/FKM) | Сталь, алюминий | Кетоны, сложные эфиры (для NBR) |
Инструмент и контроль качества
Качество соединений зависит от используемого инструмента. Недорогие китайские труборезы часто оставляют вмятины, а их лезвия быстро теряют остроту, сминая материал вместо резки. Профессиональные инструменты обеспечивают аккуратный рез и длительный срок службы.
Для работы с фитингами Quick Connect нужен комплект съемников различных диаметров. Попытка извлечь фиксатор с помощью подручных средств, таких как пинцет или отвертка, почти всегда приводит к поломке пластиковых лапок фиксатора.
Динамометрический ключ — это не просто удобство, а важный инструмент при работе с топливной аппаратурой. Затяжные моменты в таких случаях минимальны, и усилие, приложенное «от руки», часто оказывается избыточным, что может привести к деформации алюминиевых корпусов фильтров или насосов.
После сборки системы необходимо проверить герметичность. Визуального осмотра недостаточно; нужно создать рабочее давление и выдержать систему под нагрузкой в течение определенного времени, чтобы выявить медленно проявляющиеся утечки.
Диагностика герметичности
Проверка начинается с визуального анализа всех соединений на наличие капель или влажных пятен. Даже небольшое увлажнение резьбы или корпуса фитинга может указывать на проблемы с герметичностью, которые со временем усугубятся.
Эффективным способом обнаружения микроутечек является применение мыльного раствора или специальной пенной жидкости. Появление пузырьков воздуха укажет на место утечки топлива или подсоса воздуха (в случае всасывающей системы).
Для всасывающих систем (от бака к насосу) особенно важно выявить подсос воздуха. Использование дымовой машины, запущенной в систему, или проверка работы двигателя с пережатой подачей помогут определить место утечки.
Если после сборки двигатель работает нестабильно, рекомендуется еще раз проверить все соединения. Часто причиной проблем могут быть перекрученная трубка или недостаточно затянутая гайка, которую забыли подтянуть после первой обкатки.
Типичные ошибки при монтаже
Ошибки при монтаже топливных магистралей могут дорого обойтись владельцу автомобиля, вызывая пожары или повреждения двигателя. Анализ обращений в сервисные центры позволяет выделить несколько распространенных ошибок, которых следует избегать.
- Использование неподходящих хомутов — применение червячных хомутов на топливных шлангах высокого давления может привести к повреждению и утечкам. Рекомендуется использовать только хомуты с постоянным усилием натяжения или оригинальные клипсы.
- Нарушение момента затяжки — чрезмерная затяжка без динамометрического ключа часто приводит к срыву резьбы на алюминиевых деталях или поломке штуцеров, что требует замены целых узлов.
- Игнорирование чистоты — попадание пыли, грязи или волокон от тряпок внутрь трубки при соединении может вызвать заклинивание плунжерных пар ТНВД и форсунок.
- Неправильный выбор длины — слишком натянутая трубка может лопнуть от вибрации, а слишком длинная будет тереться о другие элементы, что приведет к протиранию стенки и утечке.
⚠️ Важно: Работы с топливной системой следует проводить только в хорошо проветриваемом помещении, вдали от источников огня. Пары топлива тяжелее воздуха и могут скапливаться в низинах, создавая опасную взрывоопасную смесь.
⚠️ Важно: Перед разъединением любых топливных магистралей необходимо сбросить остаточное давление в системе. Обычно это делается путем отключения топливного насоса и работы двигателя до его остановки или стравливания давления через специальный клапан.
Безопасность и завершающая проверка
Заключительный этап работы включает проверку на утечки и контроль общей безопасности конструкции. Трубки должны быть надежно закреплены штатными держателями, чтобы исключить резонансные колебания.
После первого запуска двигателя необходимо повторно проверить все соединения. Тепловое расширение материалов может изменить форму стыков, и герметичность, которая была идеальной в холодном состоянии, может нарушиться при нагреве.
Важно убедиться, что топливные трубки не соприкасаются с острыми краями кузова или двигателя. В местах, где трубки проходят через перегородки, обязательно должны использоваться резиновые втулки для защиты магистрали от перетирания.
Регулярный осмотр топливных магистралей является частью технического обслуживания. Своевременное обнаружение мелких дефектов, таких как потертости или коррозия гаек, помогает предотвратить серьезные аварии на дороге.
Правильное соединение топливных трубок — критически важный этап обслуживания автомобиля, влияющий на безопасность и экономичность. Выбор подходящих материалов, использование специализированного инструмента и соблюдение технологии монтажа обеспечивают надежную работу системы питания в любых условиях.
Соблюдение чистоты во время работы и внимание к деталям помогают избежать проблем, связанных с утечками и подсосом воздуха. Регулярная диагностика состояния магистралей продлевает срок службы дорогостоящей топливной аппаратуры.
Выбор технологии соединения для различных типов трубок
При выборе технологии соединения топливных трубок необходимо учитывать несколько факторов, включая тип материала трубок, рабочие условия, давление и температуру, а также требования к герметичности и долговечности соединений. Существует несколько основных технологий, которые могут быть использованы для соединения топливных трубок, каждая из которых имеет свои преимущества и недостатки.
1. Сварка
Сварка является одним из самых надежных способов соединения металлических трубок. Этот метод обеспечивает прочное и герметичное соединение, которое может выдерживать высокие давления и температуры. Существует несколько видов сварки, включая дуговую, TIG и MIG. Выбор конкретного метода зависит от типа металла и толщины стенок трубок. Однако сварка требует высокой квалификации специалистов и специального оборудования, что может увеличить затраты на производство.
2. Клеевые соединения
Клеевые соединения становятся все более популярными, особенно для пластиковых трубок. Использование специальных клеев позволяет создать прочное и герметичное соединение без необходимости применения тепла. Клеевые соединения могут быть выполнены как на основе эпоксидных смол, так и на основе полиуретанов. Однако важно учитывать, что клеевые соединения могут быть чувствительны к воздействию химических веществ и температурным колебаниям, что может ограничить их применение в некоторых условиях.
3. Резьбовые соединения
Резьбовые соединения являются одним из самых распространенных способов соединения трубок, особенно в системах, где требуется возможность разборки. Они обеспечивают хорошую герметичность при правильной затяжке и использовании уплотнительных материалов, таких как фум-лента или уплотнительные пасты. Однако резьбовые соединения могут быть подвержены коррозии и износу, что может привести к утечкам со временем.
4. Хомуты и зажимы
Хомуты и зажимы используются для соединения гибких трубок и шлангов. Этот метод прост в использовании и позволяет быстро производить соединения без специального оборудования. Однако хомуты могут не обеспечивать достаточную герметичность при высоких давлениях, и их необходимо периодически проверять и подтягивать. Для повышения надежности соединения можно использовать дополнительные уплотнительные элементы.
5. Фланцевые соединения
Фланцевые соединения представляют собой один из наиболее надежных способов соединения трубок, особенно в системах с высоким давлением. Они обеспечивают отличную герметичность и позволяют легко разбирать соединения для обслуживания. Фланцы могут быть выполнены из различных материалов, включая сталь, нержавеющую сталь и пластик. Однако установка фланцев требует точности и может быть более трудоемкой по сравнению с другими методами.
При выборе технологии соединения топливных трубок важно учитывать не только технические характеристики, но и экономические аспекты, такие как стоимость материалов и работ, а также доступность необходимых инструментов и оборудования. Правильный выбор технологии соединения поможет обеспечить надежность и безопасность работы топливной системы.
Сравнение сварки, пайки и механических соединений
При соединении топливных трубок существует несколько технологий, каждая из которых имеет свои преимущества и недостатки. Наиболее распространенными методами являются сварка, пайка и механические соединения. Рассмотрим их более подробно.
Сварка является одним из самых надежных способов соединения трубок, особенно когда речь идет о металлических материалах. Этот процесс включает в себя нагрев краев соединяемых деталей до температуры плавления, после чего они соединяются под давлением. Сварка обеспечивает прочное и герметичное соединение, что особенно важно для топливных систем, где утечки могут привести к серьезным последствиям. Однако сварка требует специального оборудования и квалифицированного персонала, что может увеличить стоимость и время на выполнение работ.
Существует несколько видов сварки, включая дуговую, газовую и лазерную. Каждый из этих методов имеет свои особенности и подходит для различных типов материалов и условий эксплуатации. Например, дуговая сварка часто используется для соединения стальных труб, в то время как газовая сварка может быть более подходящей для легких алюминиевых конструкций.
Пайка представляет собой процесс соединения трубок с использованием припоя, который расплавляется и заполняет зазор между соединяемыми частями. Этот метод часто используется для соединения медных и латунных трубок, так как он обеспечивает хорошую герметичность и устойчивость к коррозии. Пайка может быть выполнена как с использованием открытого пламени, так и с помощью электрического нагрева, что делает ее более универсальным методом по сравнению со сваркой.
Однако пайка имеет свои ограничения. Она не всегда подходит для соединения трубок из нержавеющей стали или других высокопрочных материалов, так как температура, необходимая для пайки, может быть недостаточной для достижения необходимой прочности соединения. Кроме того, в процессе пайки может возникнуть риск перегрева, что может привести к повреждению трубок.
Механические соединения включают в себя использование различных крепежных элементов, таких как гайки, болты, хомуты и фланцы. Этот метод является наиболее простым и быстрым способом соединения трубок, так как он не требует специального оборудования или навыков. Механические соединения могут быть легко разобраны и повторно собраны, что делает их удобными для обслуживания и ремонта.
Тем не менее, механические соединения могут быть менее надежными по сравнению с сваркой и пайкой, особенно в условиях высоких температур и давления. Уплотнительные элементы, используемые в таких соединениях, могут со временем изнашиваться, что может привести к утечкам. Поэтому важно правильно выбирать тип механического соединения в зависимости от условий эксплуатации и требований к герметичности.
В заключение, выбор метода соединения топливных трубок зависит от множества факторов, включая тип материала, условия эксплуатации и требования к прочности и герметичности. Сварка, пайка и механические соединения имеют свои уникальные преимущества и недостатки, и правильный выбор может существенно повлиять на надежность и безопасность топливной системы.
Устойчивость материалов к коррозии и химическим воздействиям
При выборе материалов для топливных трубок особое внимание следует уделить их устойчивости к коррозии и химическим воздействиям. Топливные системы подвергаются воздействию различных агрессивных сред, включая бензин, дизельное топливо, спирты и другие добавки, которые могут содержаться в современных топливах. Поэтому правильный выбор материала является ключевым фактором для обеспечения долговечности и надежности системы.
Одним из наиболее распространенных материалов для изготовления топливных трубок является сталь. Однако, несмотря на свою прочность, сталь подвержена коррозии, особенно в условиях повышенной влажности и при наличии кислорода. Для повышения устойчивости стали к коррозии часто применяются различные покрытия, такие как оцинковка или использование нержавеющей стали. Нержавеющая сталь, в частности, обладает высокой стойкостью к коррозии и может использоваться в условиях, где обычная сталь быстро выходит из строя.
Пластиковые материалы, такие как полиэтилен и полипропилен, также находят широкое применение в производстве топливных трубок. Они обладают хорошей устойчивостью к химическим воздействиям и коррозии, что делает их идеальными для использования в топливных системах. Однако стоит отметить, что пластиковые трубки могут быть менее устойчивыми к механическим повреждениям по сравнению с металлическими аналогами, что требует дополнительной осторожности при установке и эксплуатации.
Кроме того, для повышения устойчивости к химическим воздействиям используются специальные композитные материалы, которые сочетают в себе преимущества различных веществ. Например, композиты на основе углеродных волокон могут обеспечить высокую прочность и легкость, а также отличную стойкость к коррозии. Такие материалы становятся все более популярными в современных топливных системах, особенно в высокопроизводительных автомобилях и спортивных машинах.
Важно также учитывать влияние температуры на материалы трубок. Некоторые пластики могут терять свои свойства при высоких температурах, что может привести к деформации или утечкам. Поэтому при выборе материала необходимо учитывать не только химическую стойкость, но и температурные характеристики, чтобы обеспечить надежную работу системы в различных условиях.
В заключение, устойчивость материалов к коррозии и химическим воздействиям является критически важным аспектом при проектировании и изготовлении топливных трубок. Выбор подходящего материала, будь то металл, пластик или композит, должен основываться на тщательном анализе условий эксплуатации и требований к долговечности системы. Это позволит минимизировать риски, связанные с утечками и поломками, и обеспечить надежную работу топливной системы на протяжении всего срока службы автомобиля.
Тестирование на долговечность и надежность
Тестирование на долговечность и надежность топливных трубок является важным этапом в процессе их производства и установки. Эти трубки должны выдерживать различные механические и химические нагрузки, а также воздействие высоких температур и давления. Для обеспечения их долговечности и надежности необходимо проводить ряд испытаний, которые помогут выявить потенциальные слабые места и гарантировать безопасность эксплуатации.
Одним из основных методов тестирования является испытание на давление. Оно позволяет определить, насколько хорошо трубки могут выдерживать внутреннее давление, возникающее в процессе работы двигателя. Для этого трубки заполняются жидкостью и подвергаются воздействию давления, превышающего рабочие параметры. Если в процессе испытания не обнаруживается утечек или деформаций, это свидетельствует о высоком качестве материала и надежности соединений.
Кроме того, важным аспектом является тестирование на коррозионную стойкость. Топливные трубки часто подвергаются воздействию агрессивных химических веществ, содержащихся в топливе. Для оценки коррозионной стойкости используются специальные растворы, имитирующие условия эксплуатации. Трубки помещаются в такие растворы на определенное время, после чего оценивается степень коррозии и повреждений. Это позволяет определить, насколько долго трубки смогут служить без необходимости замены.
Также стоит отметить испытания на механическую прочность. Топливные трубки могут подвергаться различным механическим воздействиям, таким как вибрация и удары. Для проверки механической прочности используются специальные стенды, на которых трубки подвергаются циклическим нагрузкам. Это помогает выявить возможные места усталости материала и предотвратить их разрушение в процессе эксплуатации.
Не менее важным является тестирование на термостойкость. Топливные трубки должны сохранять свои свойства при высоких температурах, которые могут возникать в процессе работы двигателя. Для этого трубки помещаются в камеры с контролируемой температурой, где они подвергаются воздействию высоких температур в течение определенного времени. После этого оценивается, как изменились их физические и химические свойства.
В заключение, тестирование на долговечность и надежность топливных трубок включает в себя множество различных методов и подходов. Каждый из них направлен на выявление слабых мест и обеспечение безопасности эксплуатации. Комплексный подход к тестированию позволяет гарантировать высокое качество и долговечность трубок, что, в свою очередь, способствует надежной работе всего топливного системы автомобиля.
Нормативные требования и стандарты
При соединении топливных трубок необходимо учитывать ряд нормативных требований и стандартов, которые обеспечивают безопасность, надежность и долговечность системы. Эти требования могут варьироваться в зависимости от типа топлива, условий эксплуатации и специфики применения. В большинстве стран существуют национальные и международные стандарты, регулирующие проектирование, изготовление и монтаж топливных систем.
Одним из основных стандартов, применяемых в данной области, является ISO 7840, который устанавливает требования к гибким топливным шлангам для морских судов. Этот стандарт охватывает такие аспекты, как устойчивость к воздействию топлива, механическая прочность и стойкость к воздействию окружающей среды. Важно, чтобы используемые материалы соответствовали требованиям по химической стойкости и не выделяли вредных веществ в топливо.
Для наземных транспортных средств применяются стандарты SAE J30 и ISO 4639, которые определяют требования к топливным шлангам и трубкам. Эти стандарты включают в себя испытания на прочность, гибкость и устойчивость к воздействию различных химических веществ, а также к температурным колебаниям. Например, шланги должны выдерживать высокие давления и не терять своих свойств при длительном контакте с топливом.
Кроме того, важно учитывать требования к соединительным элементам, таким как фитинги и хомуты. Стандарты, такие как ISO 8434, регулируют характеристики соединений, включая прочность на сжатие и устойчивость к коррозии. Правильный выбор и установка соединительных элементов критически важны для предотвращения утечек и обеспечения герметичности системы.
Также следует обратить внимание на требования к монтажу и обслуживанию топливных трубок. Например, в некоторых странах существуют регламенты, касающиеся периодической проверки состояния трубок и соединений, а также их замены по истечении определенного срока службы. Это позволяет минимизировать риски, связанные с утечками и авариями.
В заключение, соблюдение нормативных требований и стандартов при соединении топливных трубок является обязательным условием для обеспечения безопасности и надежности топливных систем. Перед началом работ необходимо ознакомиться с актуальными стандартами и рекомендациями, а также проконсультироваться с квалифицированными специалистами.
