Соты радиатора и технология их ремонта

Соты радиатора играют ключевую роль в системе охлаждения автомобиля, обеспечивая эффективный теплообмен и предотвращая перегрев двигателя. В данной статье мы подробно рассмотрим классификацию радиаторных сот, их материалы, такие как латунь и алюминий, а также технологии восстановления, включая методы пайки и устранение течей. Этот технический гид поможет вам не только выбрать подходящие соты для вашего радиатора, но и освоить правильные методы их ремонта и монтажа, что значительно продлит срок службы вашего автомобиля и повысит его надежность.

Конструкция и принцип работы теплообменника

Основу любого автомобильного радиатора составляют тонкие металлические пластины, пронизанные трубками, по которым движется горячая жидкость. Эта ячеистая структура, известная как соты, обеспечивает максимальную площадь контакта металла с потоком воздуха. Эффективность теплоотдачи зависит от плотности расположения элементов и качества материала.

В современных конструкциях часто используются ленточно-пластинчатые или трубчато-пластинчатые схемы сборки. В первом варианте между плоскими трубками размещаются гофрированные ленты, создающие завихрения воздуха и улучшающие охлаждение. Во втором варианте трубки проходят через набор пластин, что упрощает производство, но может потребовать более мощного вентилятора.

Надежность паяных соединений между трубками и бачками критически важна. Любое нарушение герметичности в местах соединения может привести к быстрому снижению уровня антифриза и образованию паровых пробок, блокирующих циркуляцию. Также важна механическая прочность сот, так как они подвергаются вибрационным нагрузкам от работающего двигателя и ударам от дороги.

Материалы изготовления: латунь против алюминия

Традиционно радиаторы изготавливались из меди и латуни, что обеспечивало им высокую ремонтопригодность и стойкость к коррозии, но они имели значительный вес. Латунные соты обладают отличной теплопроводностью и легко поддаются пайке с использованием мягких припоя, что позволяет восстанавливать их даже в полевых условиях.

Современная промышленность активно переходит на алюминиевые сплавы, которые легче и дешевле в производстве, но их восстановление требует более сложных технологий. Алюминий быстро окисляется при взаимодействии с воздухом, образуя прочную защитную пленку, которую необходимо удалять с помощью специальных флюсов при высокотемпературной пайке.

Выбор материала влияет не только на вес конструкции, но и на подверженность электрохимической коррозии, особенно при использовании некачественных антифризов. Латунные радиаторы более устойчивы к агрессивным средам, в то время как алюминиевые требуют строгого контроля за химическим составом охлаждающей жидкости.

Параметр	Латунь/Медь	Алюминий
Теплопроводность	Высокая (около 380 Вт/мК)	Средняя (около 200 Вт/мК)
Вес конструкции	Высокий	Низкий
Ремонтопригодность	Высокая (пайка оловом)	Сложная (аргоновая сварка или специальная пайка)

Интересные факты

Вот несколько интересных фактов о сотах радиатора, их классификации, материалах и технологиях восстановления:

1. Классификация сот радиатора: Соты радиатора могут быть классифицированы по различным критериям, включая форму (плоские, круглые, многослойные), материал (алюминий, медь, сталь) и способ производства (литые, сварные, экструзированные). Например, алюминиевые соты часто используются в легковых автомобилях из-за их легкости и высокой теплопроводности.

2. Материалы и их свойства: Алюминий является наиболее распространенным материалом для сот радиатора благодаря своей коррозионной стойкости и способности эффективно отводить тепло. Однако медные соты, несмотря на их большую стоимость, обеспечивают лучшую теплопроводность и используются в высокопроизводительных системах охлаждения, таких как гоночные автомобили.

3. Технологии восстановления: Восстановление сот радиатора может включать методы, такие как пайка, использование специальных клеев или даже 3D-печать для создания новых элементов. Современные технологии позволяют не только восстанавливать поврежденные соты, но и улучшать их характеристики, например, за счет применения новых композитных материалов, которые могут значительно повысить эффективность теплообмена.

Типичные неисправности и диагностика повреждений

Наиболее распространенной проблемой является механическое повреждение передней части радиатора, вызванное ударами камней или насекомых. Это приводит к деформации мягких пластин, которые могут перекрывать поток воздуха. В результате возникают локализованные зоны перегрева, которые могут не проявляться сразу, но в конечном итоге снижают общий срок службы системы.

Коррозия металла изнутри может возникать при использовании воды вместо антифриза или смешивании несовместимых охлаждающих жидкостей. Продукты коррозии забивают узкие каналы, уменьшая их пропускную способность, и могут привести к образованию сквозных отверстий, особенно в местах соединений.

Вибрационное разрушение часто происходит из-за неисправностей в креплении радиатора или патрубков. Постоянные вибрации могут вызвать усталостное растрескивание металла в зонах наибольшего напряжения, обычно у входа трубок в бачки. Для диагностики таких повреждений необходим тщательный визуальный осмотр и проверка системы под давлением.

Методы обнаружения утечек

Для обнаружения микроскопических трещин, невидимых невооруженным глазом, используется метод опрессовки. Радиатор плотно закрывается заглушками, подключается к компрессору и помещается в ванну с водой. Утечки будут видны в виде поднимающихся пузырьков воздуха.

Полезен также визуальный осмотр на наличие следов антифриза или характерных потеков белого, зеленого или красного цвета на внешней стороне радиатора. Если утечка проявляется только при нагретом двигателе, это может указывать на расширение металла и образование трещины при повышении температуры.

Использование ультрафиолетовой лампы с флуоресцентным красителем, добавленным в охлаждающую жидкость, позволяет выявить даже самые мелкие утечки. Краситель будет циркулировать с жидкостью и под воздействием света лампы ярко светиться в местах выхода.

1. Проверьте внешнюю поверхность на наличие механических повреждений и загрязнений.
2. Убедитесь в достаточном уровне охлаждающей жидкости в расширительном бачке.
3. Запустите двигатель и дайте ему прогреться до рабочей температуры.
4. Внимательно осмотрите стыки и поверхности на наличие капель или пара.

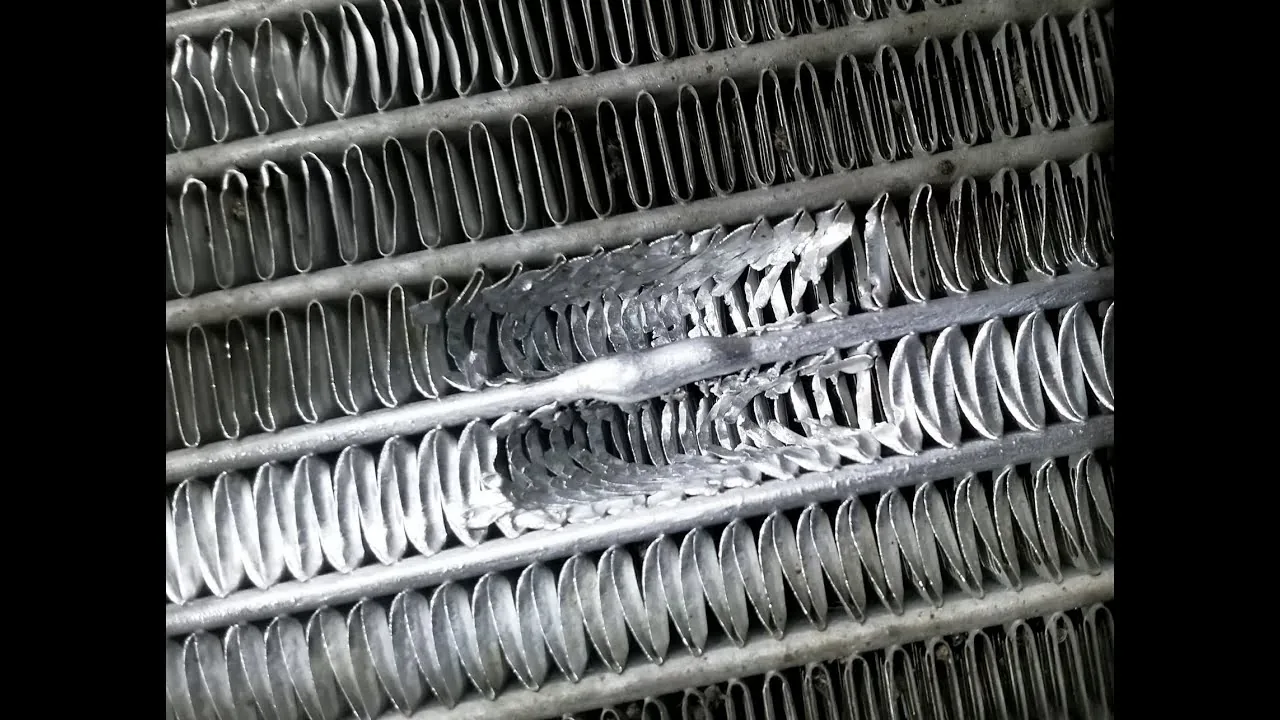

Технология ремонта: пайка и герметизация

Восстановление герметичности радиатора можно выполнить разными способами, в зависимости от материала и характера повреждений. Для латунных моделей традиционным методом является пайка с использованием мягкого припоя, а в качестве флюса применяются паяльная кислота или канифоль.

Алюминиевые радиаторы требуют особого подхода: здесь нужно использовать высокотемпературные припои на основе цинка или аргонодуговую сварку. Качество пайки алюминия зависит от подготовки поверхности: оксидную пленку следует удалить механическим или химическим способом сразу перед нанесением припоя.

Химические герметики, такие как «стоп-течь», являются временным решением и не рекомендуются для длительного использования. Эти составы могут заблокировать не только место утечки, но и узкие каналы радиатора, а также термостат, что может привести к перегреву двигателя в будущем.

Процесс пайки мягким припоем

Перед началом работ необходимо тщательно подготовить поврежденный участок. Очистите его до блеска металла, удалив все окислы и загрязнения. На подготовленную поверхность нанесите флюс, который предотвратит окисление металла при нагревании и улучшит текучесть припоя.

С помощью мощного паяльника или газовой горелки прогрейте участок до температуры, при которой припой начинает плавиться. Затем прикладывайте пруток припоя к поврежденной зоне. Расплавленный металл должен заполнить трещину, создавая прочное соединение и обволакивая края повреждения.

После остывания места пайки проверьте его на герметичность. Остатки агрессивного флюса обязательно смойте водой или нейтрализуйте, чтобы избежать дальнейшей коррозии металла под слоем припоя.

Промывка и обслуживание системы охлаждения

Регулярная очистка системы охлаждения — важная процедура для удаления накипи, ржавчины и остатков антифриза, которые могут негативно влиять на теплообмен. Забитые соты радиатора мешают эффективному отведению тепла, что может привести к повышению температуры двигателя, даже если термостат работает исправно.

Для очистки системы используются специальные химические средства, способные растворять отложения. В случае серьезных загрязнений могут применяться слабые кислоты. После обработки химическими составами крайне важно тщательно промыть систему чистой водой, чтобы избежать повреждения новых уплотнений и алюминиевых компонентов остатками реагентов.

Продувка радиатора сжатым воздухом в обратном направлении потока помогает удалить загрязнения, такие как грязь, пух и насекомые, которые могут застрять между сотами. Этот процесс следует выполнять аккуратно, чтобы избежать деформации мягких пластин под высоким давлением.

Тип загрязнения	Средство для очистки	Метод применения
Накипь и ржавчина	Кислотный очиститель	Циркуляция в системе 30-40 минут
Масляная пленка	Щелочной раствор	Кипячение или длительная промывка
Пыль и пух	Вода под давлением	Продувка с внешней стороны

Типичные ошибки при восстановлении

Владельцы техники часто пытаются устранить утечки с помощью холодной сварки или эпоксидных клеев, не учитывая температурное расширение металла. Такие временные решения часто отваливаются уже при первом цикле нагрева и остывания, так как коэффициенты расширения клея и металла различаются.

Использование обычной воды вместо дистиллированной для разбавления концентрата антифриза приводит к быстрому образованию накипи на стенках радиатора. Накипь действует как теплоизолятор, значительно снижая эффективность охлаждения и вызывая локальный перегрев.

Замена только прокладок без проверки состояния теплообменника может привести к повторной поломке в короткие сроки. Если соты имеют скрытую коррозию, новый антифриз быстро вымоет продукты распада и снова забьет систему.

1. Игнорирование проверки давления — запуск двигателя без предварительной опрессовки отремонтированного радиатора может привести к разрыву шва под давлением.
2. Использование агрессивной химии — применение сильных кислот (например, соляной) для промывки алюминия может вызвать сквозную коррозию и разрушение тонких стенок радиатора.
3. Нарушение пропорций смеси — использование чистого антифриза или слишком большого количества воды изменяет температуру кипения и замерзания, а также ухудшает смазывающие свойства.
4. Отсутствие защиты от гальванической коррозии — установка алюминиевого радиатора без замены магниевого или цинкового анода (если это предусмотрено) ускоряет электрохимическое разрушение.

Установка и проверка работоспособности

Монтаж нового или восстановленного радиатора требует внимательности, чтобы не повредить хрупкие соты. Патрубки следует надевать с усилием, но без перекосов. Хомуты затягивайте с указанным моментом, чтобы избежать повреждения пластиковых элементов.

После сборки системы важно правильно удалить воздушные пробки, которые могут препятствовать циркуляции жидкости. Для этого двигатель прогревают с открытой крышкой расширительного бачка (или специальной пробкой), что позволяет воздуху выйти и уровню жидкости стабилизироваться.

Заключительная проверка включает контроль уровня антифриза после нескольких циклов нагрева и остывания, а также визуальный осмотр соединений на наличие запотеваний. Стабильная рабочая температура двигателя под нагрузкой подтверждает правильность выполненных работ.

Хорошее состояние сот радиатора — залог надежной работы двигателя в любых условиях. Регулярное обслуживание, правильный выбор материалов для ремонта и использование качественных расходных материалов значительно продлевают срок службы системы охлаждения.

Восстановление радиатора — экономически оправданная процедура, если основная часть сот в порядке и не подвержена серьезной коррозии. Правильный подход к диагностике и ремонту обеспечивает надежность техники и предотвращает серьезные поломки двигателя.

Регулярный контроль уровня и состояния охлаждающей жидкости, а также поддержание чистоты внешней поверхности теплообменника — простые, но эффективные меры профилактики. Соблюдение этих рекомендаций поможет избежать неожиданных остановок и дорогостоящего ремонта в пути.

Сравнение различных технологий восстановления

Восстановление сот радиатора является важной процедурой, позволяющей продлить срок службы устройства и улучшить его эффективность. Существует несколько технологий восстановления, каждая из которых имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные методы.

1. Пайка

Пайка — это один из самых традиционных методов восстановления сот радиатора. Он включает в себя использование паяльника и припоя для соединения поврежденных участков. Этот метод подходит для небольших трещин и отверстий. Пайка обеспечивает прочное соединение, однако требует высокой квалификации мастера, так как неправильная техника может привести к еще большему повреждению радиатора.

2. Использование эпоксидных смол

Эпоксидные смолы становятся все более популярными благодаря своей простоте в использовании и высокой прочности. Для восстановления сот радиатора с помощью эпоксидной смолы необходимо очистить поврежденный участок, нанести смолу и дать ей высохнуть. Этот метод подходит для небольших повреждений и не требует специальных навыков. Однако, в случае больших трещин, прочность соединения может быть недостаточной.

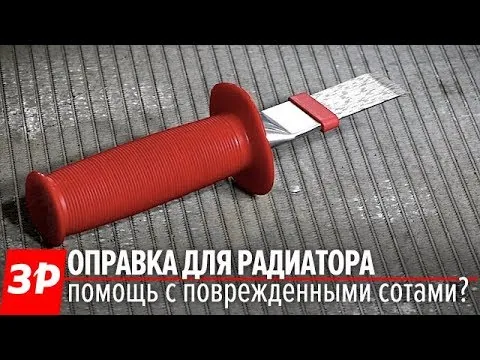

3. Механическое восстановление

Механическое восстановление включает в себя использование специальных инструментов для выпрямления и восстановления формы сот радиатора. Этот метод может быть эффективным для устранения вмятин и деформаций, но не решает проблемы с утечками. Механическое восстановление часто комбинируется с другими методами, такими как пайка или использование смол, для достижения наилучшего результата.

4. Химическое восстановление

Химическое восстановление подразумевает использование специальных составов, которые заполняют трещины и отверстия. Эти составы могут быть как на основе смол, так и на основе металлических порошков. Химическое восстановление позволяет быстро и эффективно устранить утечки, однако его долговечность может быть ниже по сравнению с пайкой или механическим восстановлением.

5. Замена сот

В некоторых случаях, когда повреждения слишком серьезные, может потребоваться полная замена сот радиатора. Этот метод является наиболее затратным, но в то же время обеспечивает наилучший результат. Замена сот позволяет устранить все проблемы и восстановить радиатор до первоначального состояния. Однако, этот метод требует значительных затрат времени и ресурсов.

Выводы

Выбор технологии восстановления сот радиатора зависит от характера повреждений, бюджета и доступных ресурсов. Пайка и механическое восстановление подходят для небольших повреждений, в то время как химическое восстановление и использование эпоксидных смол могут быть более эффективными для устранения утечек. Замена сот является крайним вариантом, который стоит рассматривать только в случае серьезных повреждений. Важно учитывать, что правильный выбор технологии восстановления может значительно продлить срок службы радиатора и повысить его эффективность.

Преимущества и недостатки каждого метода

Восстановление сот радиатора может быть выполнено различными методами, каждый из которых имеет свои преимущества и недостатки. Рассмотрим наиболее распространенные подходы к восстановлению и их особенности.

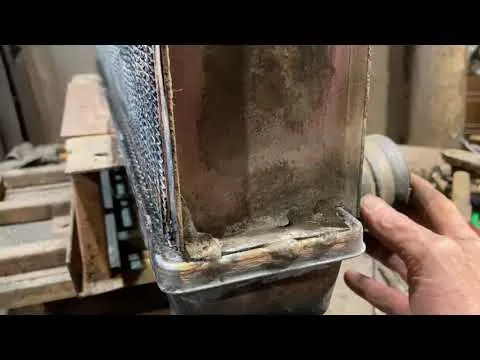

1. Сварка

Сварка является одним из самых популярных методов восстановления сот радиатора. Этот процесс включает в себя соединение металлических частей с помощью высоких температур, что позволяет создать прочное и долговечное соединение.

• Преимущества:
  • Высокая прочность соединения, что обеспечивает долговечность ремонта.
  • Подходит для различных типов металлов, используемых в радиаторах.
  • Позволяет восстановить сложные формы и конфигурации сот.
• Недостатки:
  • Необходимость в наличии специального оборудования и навыков сварщика.
  • Риск перегрева и повреждения соседних участков радиатора.
  • Возможность появления коррозии в местах сварки, если не будет проведена качественная обработка.

2. Пайка

Пайка используется для соединения металлических частей с помощью расплавленного припоя. Этот метод менее агрессивен по сравнению со сваркой и может быть использован для более тонких и деликатных материалов.

• Преимущества:
  • Меньший риск повреждения радиатора из-за более низких температур.
  • Подходит для ремонта мелких трещин и отверстий.
  • Не требует сложного оборудования, достаточно паяльника и припоя.
• Недостатки:
  • Менее прочное соединение по сравнению со сваркой, что может привести к повторным повреждениям.
  • Не всегда подходит для всех типов металлов и сплавов.
  • Может потребоваться дополнительная обработка для предотвращения коррозии.

3. Использование эпоксидных смол

Эпоксидные смолы представляют собой современный метод восстановления, который позволяет заполнять трещины и отверстия в сотах радиатора. Этот метод не требует высоких температур и может быть выполнен в домашних условиях.

• Преимущества:
  • Простота применения и доступность материалов.
  • Отсутствие необходимости в специальном оборудовании.
  • Хорошая адгезия к различным материалам и высокая устойчивость к химическим воздействиям.
• Недостатки:
  • Меньшая прочность по сравнению с механическими методами, такими как сварка или пайка.
  • Необходимость в тщательной подготовке поверхности для достижения хорошего результата.
  • Ограниченный срок службы, особенно при воздействии высоких температур.

4. Замена сот

В некоторых случаях, когда повреждения слишком серьезные, может потребоваться полная замена сот радиатора. Этот метод наиболее радикален, но иногда является единственным решением.

• Преимущества:
  • Гарантия полной исправности радиатора после замены.
  • Возможность установки более современных и эффективных сот.
  • Устранение всех потенциальных проблем, связанных с повреждениями.
• Недостатки:
  • Высокая стоимость замены по сравнению с другими методами восстановления.
  • Необходимость в профессиональной установке для обеспечения правильной работы радиатора.
  • Время, затрачиваемое на замену, может быть значительным.

Каждый из методов восстановления сот радиатора имеет свои уникальные особенности, и выбор подходящего способа зависит от конкретной ситуации, типа повреждения и доступных ресурсов. Важно учитывать как преимущества, так и недостатки каждого метода, чтобы обеспечить долговечность и эффективность ремонта.

Экологические аспекты использования радиаторов

Использование радиаторов в системах отопления и охлаждения имеет значительное влияние на окружающую среду. Важно рассмотреть как положительные, так и отрицательные аспекты, связанные с производством, эксплуатацией и утилизацией радиаторов.

Во-первых, радиаторы, особенно те, которые изготовлены из алюминия или стали, могут быть переработаны. Алюминий, в частности, является одним из наиболее перерабатываемых материалов, что позволяет значительно сократить количество отходов и снизить потребление первичных ресурсов. Переработка алюминия требует всего 5% энергии, необходимой для его первичного производства, что делает этот процесс более экологически чистым.

С другой стороны, производство радиаторов связано с выбросами углекислого газа и других загрязняющих веществ. Процесс добычи и переработки металлов, таких как алюминий и сталь, требует значительных энергетических затрат, что может способствовать изменению климата. Поэтому важно выбирать радиаторы, произведенные с использованием экологически чистых технологий и из переработанных материалов.

Эксплуатация радиаторов также имеет свои экологические аспекты. Эффективные радиаторы могут значительно снизить потребление энергии в системах отопления, что, в свою очередь, уменьшает выбросы парниковых газов. Современные технологии, такие как термостатические клапаны и автоматизированные системы управления, позволяют оптимизировать работу радиаторов, обеспечивая комфортную температуру при минимальных затратах энергии.

Однако неправильная установка или недостаточное обслуживание радиаторов могут привести к снижению их эффективности и увеличению потребления энергии. Например, забитые или поврежденные радиаторы могут не обеспечивать должного тепла, что заставляет пользователей увеличивать температуру в системе отопления, что негативно сказывается на экологии.

Наконец, утилизация радиаторов в конце их жизненного цикла также требует внимания. Многие старые радиаторы содержат вредные вещества, такие как свинец или асбест, которые могут представлять опасность для здоровья и окружающей среды. Поэтому важно следовать установленным нормам и правилам утилизации, чтобы минимизировать негативное воздействие на природу.

В заключение, экологические аспекты использования радиаторов являются многогранными и требуют комплексного подхода. Выбор материалов, технологии производства, эффективность эксплуатации и правильная утилизация — все это играет ключевую роль в снижении негативного воздействия на окружающую среду.

Будущее технологий в производстве радиаторов

С развитием технологий и увеличением требований к энергоэффективности, будущее производства радиаторов обещает быть динамичным и инновационным. В последние годы наблюдается значительный прогресс в области материалов, конструкций и производственных процессов, что открывает новые горизонты для создания более эффективных и долговечных радиаторов.

Одним из ключевых направлений является использование новых материалов, таких как композитные и наноматериалы. Эти материалы обладают высокой прочностью и легкостью, что позволяет создавать радиаторы с улучшенными теплообменными свойствами. Например, использование графена в производстве радиаторов может значительно повысить их теплопроводность, что, в свою очередь, улучшит эффективность отопительных систем.

Кроме того, технологии 3D-печати начинают активно внедряться в производство радиаторов. Этот метод позволяет создавать сложные геометрические формы, которые невозможно реализовать традиционными способами. 3D-печать также снижает количество отходов и позволяет сократить время на разработку и производство новых моделей радиаторов. Это открывает возможности для индивидуального подхода к каждому проекту, что особенно важно в условиях растущей конкуренции на рынке.

Также стоит отметить развитие технологий автоматизации и цифровизации в производственных процессах. Внедрение систем управления производством на основе искусственного интеллекта и интернета вещей (IoT) позволяет оптимизировать процессы, улучшить качество продукции и сократить затраты. Например, использование сенсоров для мониторинга температуры и давления в реальном времени может помочь в выявлении проблем на ранних стадиях и предотвратить аварии.

Важным аспектом будущего технологий в производстве радиаторов является также устойчивое развитие. Производители все чаще обращают внимание на экологические аспекты своей деятельности, стремясь минимизировать воздействие на окружающую среду. Это включает в себя использование перерабатываемых материалов, снижение энергозатрат на производство и внедрение технологий, которые позволяют уменьшить выбросы углекислого газа.

Таким образом, будущее технологий в производстве радиаторов обещает быть многообещающим. Инновации в материалах, производственных процессах и подходах к устойчивому развитию создают новые возможности для повышения эффективности и качества отопительных систем, что, в свою очередь, способствует улучшению комфорта и снижению затрат для конечных пользователей.
