Радиатор охлаждения — ключевой элемент системы, обеспечивающий эффективное отведение тепла от двигателя автомобиля. Однако его разрыв может привести к серьезным последствиям, включая перегрев двигателя и дорогостоящий ремонт. В данной статье мы подробно рассмотрим основные причины, по которым рвет радиатор, такие как избыточное давление, коррозия и гидроудары, а также предложим методы диагностики и ремонта. Знание этих аспектов поможет автовладельцам предотвратить поломки и продлить срок службы радиатора, что в конечном итоге сэкономит время и деньги.
Критическое давление и гидравлические удары
Основной причиной выхода радиатора из строя является превышение допустимого давления в системе охлаждения. Стандартные системы работают при избыточном давлении от 0.9 до 1.5 бар, что контролируется клапаном на крышке радиатора. Если этот клапан заедает в закрытом положении, система становится замкнутым сосудом, и любое повышение температуры приводит к резкому увеличению давления.
Гидравлический удар также способствует разрушению. Он возникает, когда в системе появляются паровые пробки или происходит резкое изменение скорости потока жидкости. Например, при быстром закрытии дроссельной заслонки или остановке двигателя на высоких оборотах инерция потока может создать область с высоким давлением, что приводит к разрыву тонких стенок трубок.
Коррозия играет значительную роль в разрушении. Если в системе используется обычная вода вместо антифриза или некачественная охлаждающая жидкость, электрохимические реакции начинают разъедать металл изнутри. Алюминиевые сплавы, применяемые в современных радиаторах, особенно подвержены питтинговой коррозии, которая образует микроскопические отверстия, становящиеся местами разрыва.
Вибрационные нагрузки также влияют на состояние радиатора. Во время работы двигателя возникают вибрации, и если подушки крепления изношены, эта вибрация передается на радиатор. Постоянные микросдвиги могут привести к усталости металла в местах соединения трубок с коллекторами, что в конечном итоге вызывает трещины и утечку.
Неисправности клапанной группы крышки

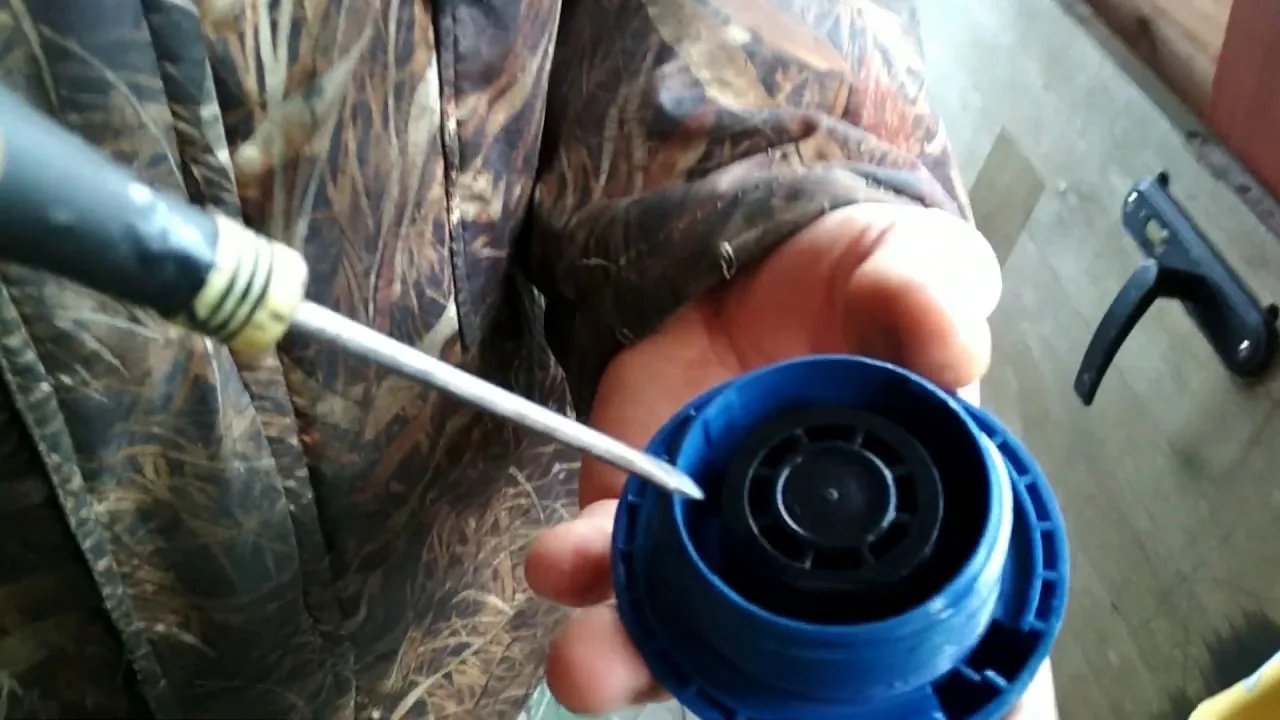

Крышка радиатора — это сложный механизм с клапанами. Внутри нее находятся два типа клапанов: впускной (воздушный) и выпускной (паровой). Если выпускной клапан не срабатывает при достижении критического давления, это может привести к разрыву радиатора. Поэтому проверка крышки — первый шаг в диагностике причин разрыва.
Впускной клапан компенсирует объем жидкости при охлаждении двигателя. Если он заедает, в системе может возникнуть вакуум, что приведет к схлопыванию радиатора под атмосферным давлением, а затем к его деформации и разрыву при следующем нагреве. Это особенно часто наблюдается на старых автомобилях с резиновыми уплотнителями.
На современных автомобилях с электронным контролем температуры крышка может быть встроена в расширительный бачок. В таких случаях давление регулируется датчиками, однако механический клапан остается важным элементом защиты. Его неисправность может вызвать серьезные проблемы в системе охлаждения.
Важно помнить, что использование крышек с неподходящими параметрами давления (например, от другого автомобиля) недопустимо. Даже небольшая разница в 0.2 бара может оказаться критической для радиатора, спроектированного под строго определенные условия.
| Тип неисправности клапана | Последствия для системы | Визуальные признаки |
|---|---|---|
| Заклинивание выпускного клапана | Разрыв радиатора или шлангов | Вздутие бачка, пар из-под капота |
| Заклинивание впускного клапана | Схлопывание шлангов, сбой циркуляции | Деформированные шланги после охлаждения |
| Низкое давление открытия | Раннее закипание, утечка антифриза | Следы антифриза на земле после стоянки |
Интересные факты
Вот несколько интересных фактов о причинах и последствиях разрыва радиатора:
Переполнение системы охлаждения: Одной из основных причин разрыва радиатора является переполнение системы охлаждения. Когда уровень охлаждающей жидкости превышает норму, это может привести к повышенному давлению в системе. Если радиатор не может выдержать это давление, он может треснуть или разорваться. Это подчеркивает важность регулярной проверки уровня жидкости и состояния радиатора.
Коррозия и старение материалов: Со временем радиаторы подвержены коррозии, особенно если в системе охлаждения используется некачественная охлаждающая жидкость. Коррозия может ослабить стенки радиатора, что делает его более уязвимым к механическим повреждениям и разрывам. Регулярная замена охлаждающей жидкости и использование ингибиторов коррозии могут значительно продлить срок службы радиатора.
Температурные перепады: Резкие изменения температуры, например, при быстром нагреве или охлаждении двигателя, могут вызвать термическое напряжение в радиаторе. Это особенно актуально для старых радиаторов, которые могут иметь микротрещины. При резком изменении температуры эти трещины могут расширяться, что в конечном итоге приводит к разрыву. Поэтому важно следить за температурным режимом двигателя и избегать резких маневров, которые могут вызвать перегрев.
Термические перегрузки и закипание антифриза
Температурный режим работы двигателя напрямую влияет на состояние радиатора. Когда говорят, что радиатор «повело» или он треснул из-за температуры, имеют в виду термическое расширение материалов. Алюминий и пластик, из которого изготовлены бачки, имеют разные коэффициенты расширения, что создает напряжение в местах их соединения.
При перегреве двигателя антифриз начинает закипать, образуя пар. Объем пара значительно превышает объем жидкости, что приводит к образованию высокого давления. В этот момент слабое звено системы не выдерживает нагрузки. Чаще всего таким звеном оказывается место соединения трубок с пластиковым бачком.
Локальный перегрев также представляет серьезную угрозу. Если циркуляция нарушена (например, из-за забитых сот радиатора или неисправной помпы), в отдельных участках температура может достигать критических значений, в то время как датчик температуры показывает нормальные показатели. Это может привести к точечному прогару или размягчению материала радиатора.
Использование неподходящего антифриза может понизить температуру кипения. Смешивание различных типов охлаждающих жидкостей (например, G11 и G12) иногда приводит к образованию осадка, который забивает узкие каналы, вызывая локальное закипание и последующий разрыв.
Влияние качества охлаждающей жидкости
Качество антифриза влияет не только на его температуру замерзания, но и на устойчивость к коррозии в системе охлаждения. Низкокачественные жидкости, изготовленные с использованием кислотных технологий, могут негативно воздействовать на алюминиевые сплавы, что приводит к истончению стенок трубок. Со временем они становятся настолько тонкими, что не выдерживают обычного рабочего давления и разрываются.
Присадки в антифризе (ингибиторы коррозии) со временем теряют свою эффективность. Если не менять жидкость в установленные сроки, она утрачивает защитные свойства. Это может привести к активному окислению металла и образованию микротрещин, которые под давлением перерастают в свищи.
Для разбавления концентрата крайне важно использовать дистиллированную воду. Водопроводная вода содержит соли кальция и магния, которые при нагревании образуют накипь. Эта накипь оседает на стенках трубок, ухудшая теплоотдачу и создавая зоны перегрева, что может привести к деформации и разрыву.
На практике нередко наблюдается, что радиатор разрывается зимой. Это происходит из-за того, что при сильных морозах материал становится более хрупким. Если в системе находилась вода или слабый раствор антифриза, расширение жидкости при замерзании могло вызвать образование микротрещин, которые проявились только при первом запуске и нагреве.
Механические повреждения и внешние факторы
Проблема не всегда заключается в самой системе. Внешние механические воздействия часто повреждают радиатор. Например, камни, выбрасываемые из-под колес грузовиков, могут пробить защитную сетку и повредить соты. Даже небольшая вмятина может нарушить поток жидкости и создать зону повышенного напряжения.
Вибрация — скрытый враг радиатора. Если крепление ослаблено или резиновые демпферы повреждены, радиатор начинает двигаться вместе с кузовом и двигателем. Постоянные колебания могут расшатать соединения трубок. Металл со временем устает и может треснуть, особенно в углах, где напряжение наибольшее.
Ошибки при установке также могут вызвать серьезные проблемы. Если при замене радиатора слишком сильно затянуть болты крепления или неправильно установить патрубки, это может привести к перекосу корпуса. При нагреве такой перекос усугубляется, и корпус может треснуть в месте наибольшего натяжения.
Влияние вибрации и крепления
Крепления радиатора должны надежно фиксировать его в трех точках, допускается небольшое смещение для снижения вибраций. Со временем резиновые подушки могут терять эластичность или рваться. Если радиатор соприкасается металлической частью с кузовом, вибрация передается напрямую, что может быстро разрушить трубки в области основания.
Это особенно важно для грузовых автомобилей и внедорожников, где нагрузки на раму значительно выше. На таких транспортных средствах радиаторы часто дополнительно укрепляются распорками. Отсутствие или повреждение такой распорки почти наверняка приведет к вертикальному разрыву радиатора.
При установке нового радиатора важно тщательно очищать места его установки. Наличие грязи или остатков старого герметика может вызвать перекос. Даже небольшое смещение в миллиметр может стать серьезной проблемой при нагреве и привести к разгерметизации.
| Зона повреждения | Вероятная причина | Метод ремонта |
|---|---|---|
| Верхний/нижний бачок | Перегрев, старение пластика | Замена бачка или радиатора |
| Место впайки трубок | Вибрация, усталость металла | Аргонная сварка (сложно) |
| Центральная часть сот | Механический удар, коррозия | Заглушка трубки или замена |
Диагностика и типичные ошибки при ремонте
Когда радиатор поврежден, важно не только установить новый, но и выяснить причину поломки, чтобы избежать повторения ситуации. Диагностика должна быть всесторонней. Установка новой детали без анализа проблемы может привести к ее повреждению в короткие сроки.
Сначала проверьте давление в системе. Для этого используется специальный тестер-насос, который устанавливается вместо крышки радиатора. Давление накачивается до рабочего уровня (обычно 1.1-1.5 атм), и система оставляется под давлением на 10-15 минут. Если стрелка манометра опустится, это указывает на наличие утечки.
Обязательно проведите визуальный осмотр патрубков. Если они вздулись, треснули или стали липкими, их следует заменить вместе с радиатором. Старые шланги могут не выдержать давление новой системы или стать источником загрязнений.
Следующий шаг — проверка термостата и водяного насоса. Термостат помещают в горячую воду для проверки момента его открытия. Насос проверяют на наличие люфта вала и целостность лопастей. Неисправный насос часто становится причиной кавитации и разрывов.
- Игнорирование замены крышки — многие меняют радиатор, но оставляют старую крышку. Это ошибка, так как именно клапан мог стать причиной поломки. Правильно: заменять крышку при каждой установке нового радиатора.
- Использование герметиков для остановки течей — добавление порошков в систему может забить тонкие трубки нового радиатора, что приведет к перегреву. Правильно: использовать только качественный антифриз и воду.
- Пайка алюминиевых радиаторов оловом — алюминий нельзя паять обычным паяльником. Правильно: применять аргонную сварку или замену поврежденных элементов.
- Затяжка болтов «на глаз» — чрезмерная затяжка креплений бачка может привести к раздавливанию пластика. Правильно: использовать динамометрический ключ или затягивать до умеренного сопротивления.
Профилактика и обслуживание системы охлаждения
Чтобы избежать поломки радиатора, необходимо регулярно проводить техническое обслуживание. Это не требует сложного оборудования, но требует дисциплины. В первую очередь, следите за уровнем охлаждающей жидкости. Если уровень падает, это может указывать на утечку или проблемы с давлением, которые нужно устранять незамедлительно.
Промывка системы охлаждения должна проводиться при каждой замене антифриза. Накопившиеся отложения и ржавчина могут действовать как абразив для насоса и мешать теплообмену. Чистая система работает более эффективно и испытывает меньшее напряжение.
Своевременно заменяйте резинотехнические изделия — патрубки, хомуты и уплотнители крышки. Со временем резина теряет эластичность и становится жесткой. Лопнувший патрубок может вызвать гидроудар, что приведет к повреждению радиатора. Рекомендуется менять их каждые 60-80 тысяч километров или раз в 3-4 года.
Установка дополнительной защиты радиатора, такой как сетка, полезна для тех, кто часто передвигается по трассам или бездорожью. Мелкая металлическая сетка задерживает камни и насекомых, сохраняя соты радиатора в целости. Это недорогой способ предотвратить механические повреждения.
В заключение, радиатор — ключевой элемент системы охлаждения, и его состояние напрямую зависит от общего состояния автомобиля. Регулярные проверки, использование качественных расходных материалов и внимательное отношение к первым признакам перегрева помогут избежать дорогостоящих ремонтов и простоев. Профилактика всегда обходится дешевле, чем ремонт.
Если вы сталкиваетесь с частыми поломками радиатора, стоит искать причину глубже: возможно, проблема кроется в прокладке головки блока цилиндров, неисправности электронного блока управления или неправильной настройке системы. Комплексный подход к диагностике — залог надежной работы двигателя в любых условиях.
Коррозия и износ материалов радиатора
Коррозия и износ материалов радиатора являются одними из основных причин его повреждения и последующего разрыва. Радиаторы, как правило, изготавливаются из металлов, таких как алюминий или сталь, которые подвержены воздействию различных факторов, способствующих их деградации.
Первым и наиболее распространенным фактором, вызывающим коррозию, является воздействие антифризов и охлаждающих жидкостей. Многие из них содержат химические добавки, которые могут негативно влиять на металлические поверхности радиатора. Если антифриз не меняется вовремя или используется некачественный продукт, это может привести к образованию коррозионных процессов, которые со временем ослабляют структуру радиатора.
Кроме того, коррозия может быть вызвана электрохимическими процессами, происходящими в системе охлаждения. Если в системе присутствуют различные металлы, такие как медь и алюминий, это может привести к возникновению гальванической коррозии. В таких случаях один металл начинает корродировать быстрее, чем другой, что может привести к образованию отверстий и трещин в радиаторе.
Износ материалов радиатора также может происходить из-за механических повреждений. Например, при неправильной установке или обслуживании радиатора могут возникнуть трещины и деформации, которые со временем усугубляются. Вибрации от двигателя и дорожные неровности также могут способствовать износу, особенно если радиатор не закреплен должным образом.
Температурные колебания играют не менее важную роль в процессе износа. При резких изменениях температуры металл радиатора может расширяться и сжиматься, что приводит к образованию микротрещин. Со временем эти трещины могут увеличиваться, что в конечном итоге приводит к разрыву радиатора.
Важно отметить, что регулярное техническое обслуживание системы охлаждения может значительно снизить риск коррозии и износа радиатора. Проверка состояния антифриза, замена его по мере необходимости и использование качественных материалов помогут продлить срок службы радиатора и предотвратить его разрыв.
Влияние агрессивной среды на радиатор
Агрессивная среда, в которой функционирует радиатор, может существенно влиять на его долговечность и эффективность. В первую очередь, стоит отметить, что радиаторы часто подвергаются воздействию различных химических веществ, таких как антифризы, охлаждающие жидкости и даже продукты коррозии, которые могут накапливаться в системе охлаждения. Эти вещества могут вызывать коррозию металла, из которого изготовлен радиатор, что, в свою очередь, приводит к образованию трещин и утечкам.
Одной из наиболее распространенных причин коррозии является использование некачественных охлаждающих жидкостей. Многие из них содержат агрессивные добавки, которые могут разъедать внутренние стенки радиатора. Например, если в системе охлаждения используется антифриз, содержащий хлориды или сульфаты, это может привести к ускоренному разрушению металла. Важно выбирать охлаждающую жидкость, соответствующую рекомендациям производителя автомобиля, чтобы минимизировать риск коррозии.
Кроме того, температура окружающей среды также играет значительную роль. В условиях высокой влажности или при резких перепадах температур, радиатор может подвергаться дополнительным нагрузкам. Влага, попадая в систему, может способствовать образованию ржавчины, а резкие изменения температуры могут вызывать термические напряжения, что также может привести к образованию трещин.
Не менее важным фактором является качество самой конструкции радиатора. Радиаторы, изготовленные из низкокачественных материалов или с недостаточной защитой от коррозии, имеют более высокий риск повреждений. Например, алюминиевые радиаторы, хотя и легкие, могут быть более подвержены коррозии, чем медные или латунные. Поэтому при выборе радиатора стоит учитывать не только его стоимость, но и материал, из которого он изготовлен.
Также стоит упомянуть о необходимости регулярного обслуживания системы охлаждения. Накопление грязи, отложений и коррозионных продуктов может привести к ухудшению теплоотводящих свойств радиатора. Это, в свою очередь, может вызвать перегрев двигателя и, как следствие, его повреждение. Регулярная замена охлаждающей жидкости и промывка системы помогут предотвратить накопление вредных веществ и продлить срок службы радиатора.
В заключение, агрессивная среда, в которой работает радиатор, может существенно повлиять на его состояние и работоспособность. Важно учитывать все вышеперечисленные факторы и принимать меры для защиты радиатора от коррозии и других негативных воздействий, чтобы избежать серьезных поломок и дорогостоящего ремонта.
Неправильная установка и монтаж радиатора
Неправильная установка и монтаж радиатора могут стать одной из основных причин его повреждения и, как следствие, разрыва. Важно понимать, что радиатор – это сложный элемент системы отопления, который требует тщательной установки и соблюдения всех технических норм.
Во-первых, неправильный угол установки радиатора может привести к неравномерному распределению теплоносителя. Если радиатор установлен под неправильным углом, это может вызвать застой жидкости в его нижней части, что в свою очередь приведет к перегреву и, как следствие, к разрыву. Оптимальный угол наклона радиатора должен составлять 5-10 градусов, что обеспечивает свободный отток воздуха и равномерное распределение тепла.
Во-вторых, использование неподходящих крепежных элементов также может стать причиной проблем. Если радиатор установлен на слабые или некачественные кронштейны, это может привести к его смещению или даже падению. В результате, при возникновении давления в системе, радиатор может не выдержать нагрузки и разорваться. Поэтому важно использовать только те крепежи, которые рекомендованы производителем радиатора.
Третий аспект – это неправильное подключение к системе отопления. Если радиатор подключен к системе с неправильным давлением или температурой, это может вызвать его перегрев и, как следствие, разрыв. Например, если в системе отопления используется слишком горячая вода, это может привести к расширению металла радиатора, что в конечном итоге приведет к образованию трещин и разрывам.
Также стоит отметить, что недостаточная герметичность соединений при монтаже может привести к утечкам, что в свою очередь создаст дополнительные проблемы. Утечки могут вызвать коррозию, что значительно ослабляет материал радиатора и делает его более подверженным разрывам. Поэтому важно тщательно проверять все соединения на герметичность и использовать качественные уплотнительные материалы.
Наконец, стоит упомянуть о необходимости соблюдения инструкций производителя при установке радиатора. Каждая модель может иметь свои особенности, которые необходимо учитывать. Невыполнение рекомендаций может привести к серьезным последствиям, включая разрывы и необходимость замены радиатора.
Таким образом, неправильная установка и монтаж радиатора могут стать причиной его разрыва. Чтобы избежать подобных проблем, необходимо тщательно следить за процессом установки, использовать качественные материалы и соблюдать все рекомендации производителя.
Ошибки при замене радиатора
Замена радиатора – это процесс, который требует внимательности и знаний. Неправильные действия на любом этапе могут привести к серьезным последствиям, включая утечки, перегрев двигателя и даже его поломку. Рассмотрим основные ошибки, которые могут возникнуть при замене радиатора.
1. Неправильный выбор радиатора. При замене радиатора важно учитывать не только его размер и форму, но и материал, из которого он изготовлен. Например, алюминиевые радиаторы легче, но менее устойчивы к коррозии по сравнению с медными. Выбор неподходящего радиатора может привести к его быстрому выходу из строя.
2. Игнорирование системы охлаждения. Замена радиатора – это не только установка нового элемента, но и проверка всей системы охлаждения. Часто при замене радиатора забывают проверить шланги, термостат и насос. Если эти компоненты изношены, новый радиатор может быстро выйти из строя.
3. Неправильная установка. Установка радиатора требует точности. Неправильное крепление может привести к вибрациям и повреждениям. Также важно следить за тем, чтобы все соединения были герметичными, иначе это может вызвать утечки охлаждающей жидкости.
4. Пренебрежение прокладками и уплотнителями. При установке нового радиатора необходимо использовать новые прокладки и уплотнители. Старые элементы могут быть изношены и не обеспечивать должной герметичности, что приведет к утечкам.
5. Неправильная заливка охлаждающей жидкости. После установки нового радиатора необходимо правильно залить охлаждающую жидкость. Неправильное соотношение антифриза и воды или использование некачественной жидкости может привести к перегреву двигателя и другим проблемам.
6. Игнорирование проверки на утечки. После завершения установки радиатора обязательно нужно проверить систему на наличие утечек. Это можно сделать, запустив двигатель и дав ему поработать некоторое время. Если обнаружены утечки, их необходимо устранить до того, как автомобиль будет использоваться.
7. Неправильная утилизация старого радиатора. Утилизация старого радиатора также важна. Многие компоненты радиатора могут быть переработаны, и неправильная утилизация может негативно сказаться на экологии. Лучше всего сдать старый радиатор в специализированные пункты приема.
Избегая этих распространенных ошибок, можно значительно продлить срок службы нового радиатора и всей системы охлаждения автомобиля. Важно помнить, что замена радиатора – это не только техническая задача, но и ответственный процесс, требующий внимательности и аккуратности.
