Воздушный компрессор КАМАЗ 740 является ключевым элементом в системе пневматического управления грузовиков этой марки, обеспечивая надежную работу тормозов и других механизмов. В данной статье мы подробно рассмотрим устройство компрессора, его принцип работы, а также предоставим практические рекомендации по ремонту и регулировке давления. Это руководство будет полезно как опытным механикам, так и автолюбителям, желающим самостоятельно устранить неисправности и поддерживать компрессор в исправном состоянии.
Конструктивные особенности и принцип действия

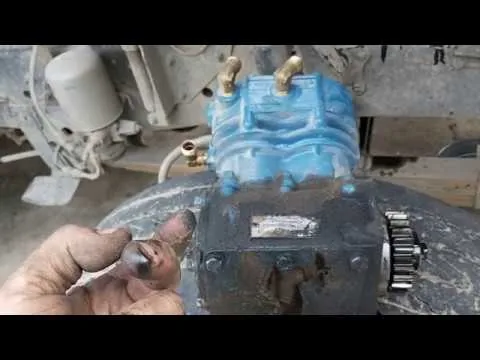

Воздушный компрессор, установленный на двигателе КАМАЗ 740, представляет собой двухцилиндровый поршневой агрегат с воздушным охлаждением. Он располагается на правой стороне блока цилиндров и приводится в движение от шестерен распределительного вала. Конструкция компрессора связана с системой смазки двигателя, которая использует моторное масло для уменьшения трения и отвода тепла от трущихся элементов.
Работа устройства осуществляется в два этапа: сжатие и нагнетание. Когда поршень движется вниз, атмосферный воздух поступает в цилиндры через впускные клапаны, предварительно очищаясь в воздушном фильтре компрессора. При движении поршня вверх воздух сжимается и через нагнетательные клапаны подается в пневматическую систему автомобиля.
Ключевым компонентом системы является регулятор давления (разгрузочное устройство). Он автоматически прекращает подачу воздуха, как только достигается установленный предел (обычно 800 кПа), переводя компрессор в режим холостого хода. В этом режиме клапаны открываются принудительно, что останавливает сжатие воздуха, снижая нагрузку на двигатель и предотвращая его перегрев.
Корпус компрессора выполнен из алюминиевого сплава, что обеспечивает эффективный теплоотвод, но требует осторожности при затяжке крепежных болтов, чтобы избежать повреждений в виде сколов и трещин. Шатунно-поршневая группа изготовлена из стали и проходит высокую термическую обработку для повышения износостойкости.
Типичные неисправности и методы диагностики
Эксплуатация грузовиков в сложных условиях часто приводит к характерным признакам неисправности компрессора. Основные симптомы включают: увеличенный расход масла, снижение производительности, посторонние звуки и перегрев. Если компрессор пропускает масло, это может свидетельствовать о износе поршневых колец или засорении системы вентиляции картера.
Снижение производительности, когда наполнение ресиверов до 8 атмосфер занимает слишком много времени, чаще всего связано с утечками в клапанах или износом поршневой группы. В таких случаях компрессор может работать без остановки, не переходя в режим разгрузки, что приводит к быстрому перегреву и риску заклинивания.
Посторонние звуки в компрессоре могут возникать по разным причинам: от ослабления крепления головки блока до износа шатунных вкладышей или поршневого пальца. Важно различать характер звука: глухой стук обычно указывает на проблемы с кривошипно-шатунным механизмом, тогда как звонкий звук может свидетельствовать о тепловых зазорах в клапанном механизме.
| Параметр | Описание | Рекомендации по ремонту и регулировке |
|---|---|---|
| Устройство | Компрессор с поршневым механизмом | Проверка состояния поршней и колец |
| Рабочее давление | 0,5 - 0,7 МПа | Регулировка давления с помощью регулятора |
| Частота обслуживания | Каждые 10 000 км или 6 месяцев | Замена масла и фильтров, проверка герметичности |
Интересные факты
Вот несколько интересных фактов о воздушном компрессоре КАМАЗ 740:
Принцип работы: Воздушный компрессор КАМАЗ 740 работает по принципу объемного сжатия воздуха. Он использует поршневую систему, где поршень, перемещаясь в цилиндре, создает разряжение, что позволяет всасывать воздух, а затем сжимает его, подавая в пневматическую систему автомобиля. Это обеспечивает надежное функционирование тормозной системы и других пневматических устройств.
Регулировка давления: Компрессор КАМАЗ 740 оснащен регулятором давления, который автоматически поддерживает необходимый уровень давления в системе. Это позволяет предотвратить как недостаточное, так и избыточное давление, что критически важно для безопасности и эффективности работы тормозов.
Ремонт и обслуживание: Ремонт воздушного компрессора КАМАЗ 740 часто включает замену поршневых колец, уплотнительных колец и других изнашивающихся деталей. Регулярное обслуживание, такое как замена масла и очистка фильтров, значительно продлевает срок службы компрессора и обеспечивает его надежную работу в условиях эксплуатации.
Диагностика клапанной группы
Проверка клапанов начинается с визуального осмотра и прослушивания работы двигателя. При работающем моторе приложите технический стетоскоп или длинную отвертку к головке блока. Если вы услышите свист или шипение, совпадающее с движением поршней, это может указывать на неплотное прилегание клапана к седлу или на поломку пружины.
Для более детальной диагностики снимите крышку головки блока цилиндров. Впускные и выпускные клапаны располагаются в шахматном порядке. Проверьте состояние клапанов на наличие трещин, деформаций или износа кромок. Любые обнаруженные дефекты требуют немедленной замены всего комплекта.
Также важно проверить упорные ограничители подъема клапанов. Если они повреждены или сломаны, это может привести к слишком высокому подъему клапана, что вызывает его быстрое разрушение. Убедитесь, что прокладка под головкой блока в хорошем состоянии и не имеет признаков прогара.
Проблемы с разгрузочным устройством
Разгрузочное устройство — это пневматический механизм, который контролирует работу впускных клапанов. Если компрессор не переходит в режим холостого хода и продолжает накачивать воздух до срабатывания предохранительного клапана, проблема может заключаться в этом устройстве. Наиболее распространенные неисправности — заедание поршня разгрузочного устройства или потеря герметичности мембраны.
При неисправности разгрузочного устройства давление в системе может превышать допустимые значения, что приводит к сбросу воздуха через предохранительный клапан регулятора давления. Это сопровождается характерным свистом и снижением эффективности торможения из-за нестабильного давления.
Для диагностики необходимо снять разгрузочное устройство и продувать его сжатым воздухом. Поршень должен свободно перемещаться, без заеданий. Также стоит проверить состояние уплотнительных колец и мембраны. Если на резиновых элементах есть трещины или задиры, потребуется замена всего узла.
| Симптом | Вероятная причина | Метод устранения |
|---|---|---|
| Компрессор не отключается | Заедание поршня разгрузочного устройства | Замена или ремонт разгрузочного устройства |
| Свист в головке блока | Негерметичность клапанов | Замена пластинчатых клапанов |
| Стук в картере | Износ шатунных вкладышей | Замена вкладышей и шлифовка шеек |
Технология разборки и сборки агрегата
Ремонт воздушного компрессора КАМАЗ 740 включает несколько этапов и требует специализированного инструмента. Перед началом работы необходимо слить масло из двигателя, отсоединить трубопроводы для подачи воздуха и масла, а также снять приводной ремень (если он есть) или отсоединить шестерню привода.
Демонтаж компрессора выполняется вместе с головкой блока цилиндров. Сначала ослабьте гайки, крепящие головку, затем аккуратно снимите её. Картер компрессора прикреплён к блоку двигателя болтами, которые также нужно выкрутить. Будьте внимательны, чтобы не потерять шпонку шестерни привода.
Разборка поршневой группы начинается с удаления крышек шатунов. Для этого установите поршень в нижнюю мертвую точку. После снятия крышек поршни вместе с шатунами извлекаются вверх через цилиндр. Шатунные пальцы запрессованы в верхнюю часть шатуна и имеют плавающую посадку, фиксируемую стопорными кольцами.
Дефектовка и замена деталей
После разборки все компоненты тщательно очищаются в дизельном топливе или специализированном растворителе. Затем проводится визуальный осмотр и измерение геометрических характеристик. Особое внимание уделяется состоянию цилиндров: наличие глубоких царапин, задиров или эллипсности более 0,05 мм требует расточки цилиндров до ремонтного размера или замены блока.
Поршни проверяются на наличие задиров и трещин. Зазор между поршнем и цилиндром не должен превышать предельно допустимых значений, указанных в технической документации. Поршневые кольца также проверяются на упругость и зазор в замке. Если кольца утратили упругость или зазор в замке увеличен, их следует заменить.
Коленчатый вал компрессора проверяется на биение и износ шеек. Если износ шеек превышает допустимые нормы, вал подлежит шлифовке под ремонтный размер вкладышей. Шатунные вкладыши обязательно заменяются при каждом ремонте, так как восстановлению не подлежат.
Сборка и установка
Сборка компрессора выполняется в обратном порядке. Перед установкой поршней в цилиндры их нужно обработать моторным маслом и смазать внутренние поверхности цилиндров. Установка поршневых колец осуществляется с помощью специального съемника. Важно следить, чтобы замковые части колец не совпадали и были направлены в разные стороны согласно маркировке.
При затягивании болтов, крепящих головку блока и крышки подшипников, обязательно используйте динамометрический ключ. Момент затяжки должен точно соответствовать установленным техническим параметрам. Чрезмерная затяжка может вызвать деформацию прокладок и утрату герметичности, а недостаточная — привести к разборке узла во время работы.
После установки компрессора на двигатель необходимо заполнить систему смазки маслом. Затем вручную проверьте коленчатый вал двигателя для заполнения масляных каналов. Только после этого можно запускать двигатель. В первые минуты работы важно следить за давлением масла и отсутствием утечек.
Момент затяжки гаек головки блока: 180-200 Нм (18-20 кгс·м)
Момент затяжки болтов крышек шатунов: 80-100 Нм (8-10 кгс·м)
Регулировка давления и обслуживание
Настройка момента включения и выключения компрессора осуществляется с помощью регулятора давления в пневматической системе. На двигателях КАМАЗ 740 с двухсекционным регулятором регулировка выполняется подбором шайб или вращением регулировочного винта, в зависимости от конструкции устройства.
Давление, при котором компрессор начинает разгрузку, должно составлять 800 ± 20 кПа (8,0 ± 0,2 кгс/см²), а давление включения — 650 ± 20 кПа (6,5 ± 0,2 кгс/см²). Если эти параметры выходят за установленные пределы, требуется регулировка с использованием высокоточных контрольных манометров.
Регулировка требует внимательности. При изменении жесткости пружины регулятора изменяется давление, при котором мембрана открывает или закрывает клапаны. После каждой настройки необходимо несколько раз прокачать систему до срабатывания регулятора, чтобы убедиться в надежности и стабильности установленных параметров.
Система смазки и охлаждения
Компрессор КАМАЗ 740 получает смазку маслом под давлением из главной масляной магистрали двигателя. Масло поступает через специальный канал в блоке цилиндров. Важно следить за состоянием масляных каналов и жиклеров, так как их засорение может привести к масляному голоданию и быстрому износу деталей трения.
Охлаждение компрессора осуществляется благодаря ребрам на его корпусе и потоку воздуха, создаваемому вентилятором двигателя. Ребра должны оставаться чистыми, без масляной пленки и загрязнений, которые могут действовать как теплоизолятор. Регулярная мойка двигателя помогает поддерживать эффективный теплообмен.
Если компрессор начинает перегреваться, проверьте натяжение ремня привода вентилятора (если он общий) и состояние самого вентилятора. Причиной перегрева также может быть слишком позднее зажигание в двигателе или неисправность термостата, что негативно сказывается на тепловом режиме.
| Параметр | Нормативное значение | Единица измерения |
|---|---|---|
| Давление включения | 650 ± 20 | кПа |
| Давление выключения | 800 ± 20 | кПа |
| Расход масла (угар) | до 30 | г/час |
Типичные ошибки при ремонте и эксплуатации
При ремонте и обслуживании воздушных компрессоров КАМАЗ 740 своими силами часто возникают ошибки, которые могут свести на нет все усилия или вызвать новые неисправности. Избежание таких ошибок поможет продлить срок службы узла и обеспечить его надежную работу.
- Применение неоригинальных прокладок и уплотнителей — использование материалов низкого качества может привести к быстрому прогоранию прокладок головки блока и утечкам масла, что потребует повторной разборки узла.
- Нарушение порядка затяжки болтов — затяжка гаек головки блока без соблюдения схемы и необходимых моментов может вызвать перекос головки, деформацию клапанов и утрату герметичности.
- Игнорирование чистоты при сборке — попадание пыли, грязи или металлической стружки в цилиндры или масляные каналы может вызвать задиры и мгновенный выход из строя новых деталей.
- Отсутствие проверки зазоров — установка поршневой группы без предварительного измерения зазоров в замках колец и между поршнем и цилиндром может привести к заклиниванию двигателя при нагреве.
Обеспечение долговечности пневмосистемы
Долговечность и надежность работы воздушного компрессора КАМАЗ 740 зависят не только от качества ремонта, но и от регулярного технического обслуживания. Своевременная замена воздушных фильтров, контроль уровня и качества масла, а также слив конденсата из ресиверов — простые, но важные действия, которые помогают избежать серьезных поломок.
Постоянный визуальный осмотр трубопроводов на наличие утечек и повреждений поддерживает оптимальное давление в системе, что снижает нагрузку на компрессор. Чистота в моторном отсеке позволяет вовремя обнаружить подтеки масла или топлива.
Знание устройства и принципов работы компрессора придает водителю или механику уверенность в устранении неисправностей в полевых условиях. Правильная эксплуатация и квалифицированный ремонт — залог того, что пневматическая система вашего КАМАЗа всегда будет готова к работе.
Выбор и замена воздушного фильтра
Воздушный фильтр является одним из ключевых элементов системы воздушного компрессора КАМАЗ 740. Его основная задача заключается в очистке воздуха, поступающего в компрессор, от пыли, грязи и других загрязняющих частиц. Правильный выбор и своевременная замена воздушного фильтра существенно влияют на эффективность работы компрессора и его долговечность.
При выборе воздушного фильтра для компрессора КАМАЗ 740 необходимо учитывать несколько факторов:
- Совместимость: Фильтр должен соответствовать техническим характеристикам компрессора. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с установкой и работой.
- Тип фильтра: Существуют различные типы воздушных фильтров, включая бумажные, синтетические и многоразовые. Каждый из них имеет свои преимущества и недостатки. Например, бумажные фильтры обычно дешевле, но менее долговечны, в то время как многоразовые фильтры могут быть более эффективными, но требуют регулярной очистки.
- Условия эксплуатации: Если компрессор работает в условиях повышенной запыленности или влажности, стоит выбирать фильтры с более высокой степенью фильтрации. Это поможет защитить компрессор от повреждений и продлить его срок службы.
Замена воздушного фильтра должна проводиться регулярно, в зависимости от условий эксплуатации и рекомендаций производителя. Обычно это происходит каждые 10 000 - 15 000 км пробега или раз в год. Однако, если компрессор работает в тяжелых условиях, интервал замены может быть сокращен.
Процесс замены фильтра включает несколько этапов:
- Подготовка: Перед началом работы необходимо отключить компрессор от питания и дождаться его полного остывания.
- Снятие старого фильтра: Обычно фильтр крепится с помощью зажимов или резьбовых соединений. Осторожно снимите его, избегая повреждений других компонентов.
- Установка нового фильтра: Убедитесь, что новый фильтр соответствует всем требованиям. Установите его на место, следуя инструкциям производителя. Проверьте, чтобы все соединения были надежными и герметичными.
- Проверка: После установки нового фильтра запустите компрессор и проверьте его работу. Убедитесь, что нет посторонних шумов и утечек воздуха.
Регулярная замена воздушного фильтра не только обеспечивает надежную работу воздушного компрессора КАМАЗ 740, но и способствует экономии топлива и снижению выбросов вредных веществ в атмосферу. Поэтому важно не пренебрегать этим процессом и следить за состоянием фильтра в течение всего срока эксплуатации компрессора.
Советы по эксплуатации в различных климатических условиях
Воздушный компрессор КАМАЗ 740, как и любое другое оборудование, требует особого внимания в зависимости от климатических условий, в которых он эксплуатируется. Правильная эксплуатация компрессора в различных температурных режимах и влажности воздуха может значительно продлить его срок службы и повысить эффективность работы.
Эксплуатация в холодном климате: В условиях низких температур важно учитывать, что масло в компрессоре может загустевать, что затрудняет его работу. Рекомендуется использовать масла, специально предназначенные для низких температур, которые сохраняют свои свойства даже при сильном охлаждении. Перед запуском компрессора в мороз необходимо убедиться, что он прогрет, а также проверить уровень масла и его состояние. Также стоит обратить внимание на систему обогрева, если такая предусмотрена, чтобы избежать замерзания конденсата в трубопроводах.
Эксплуатация в жарком климате: В условиях высоких температур важно следить за перегревом компрессора. Регулярная проверка системы охлаждения и уровня масла поможет избежать серьезных поломок. Рекомендуется использовать масла с высокой температурной стабильностью, которые не теряют своих свойств при нагреве. Также стоит обратить внимание на вентиляцию компрессорного помещения, чтобы обеспечить достаточный приток свежего воздуха и снизить температуру окружающей среды.
Эксплуатация в условиях высокой влажности: Влажный климат может привести к образованию конденсата в системе, что негативно сказывается на работе компрессора. Для предотвращения коррозии и других проблем рекомендуется устанавливать осушители воздуха и фильтры, которые помогут удалить влагу из системы. Также стоит регулярно проверять состояние всех уплотнителей и соединений, чтобы избежать утечек и попадания влаги внутрь компрессора.
Общие рекомендации: Независимо от климатических условий, важно регулярно проводить техническое обслуживание компрессора. Это включает в себя проверку и замену фильтров, масла, а также осмотр всех компонентов на наличие износа или повреждений. Важно следить за работой компрессора и при первых признаках неисправности обращаться к специалистам для диагностики и ремонта. Соблюдение этих рекомендаций поможет обеспечить надежную и эффективную работу воздушного компрессора КАМАЗ 740 в любых климатических условиях.
Обзор современных аналогов и заменителей компрессора
Воздушный компрессор КАМАЗ 740, используемый в грузовых автомобилях марки КАМАЗ, имеет свои уникальные характеристики и особенности. Однако на рынке существует множество аналогов и заменителей, которые могут быть использованы в качестве альтернативы. В этом разделе мы рассмотрим наиболее популярные модели, их преимущества и недостатки, а также особенности установки и эксплуатации.
Одним из наиболее распространенных аналогов компрессора КАМАЗ 740 является компрессор марки WABCO. Эта модель отличается высокой надежностью и долговечностью, что делает ее привлекательной для владельцев грузовых автомобилей. Компрессоры WABCO имеют хорошую производительность и способны обеспечивать стабильное давление воздуха, что критично для работы тормозной системы и пневматических устройств. Однако стоит отметить, что стоимость таких компрессоров может быть выше, чем у оригинальных моделей.
Другим популярным заменителем является компрессор Knorr-Bremse. Эта компания также зарекомендовала себя на рынке как производитель качественного оборудования для грузовых автомобилей. Компрессоры Knorr-Bremse имеют схожие характеристики с компрессорами КАМАЗ 740, но могут предложить дополнительные функции, такие как встроенные системы защиты от перегрева и избыточного давления. Однако, как и в случае с WABCO, цена на такие компрессоры может быть выше, что может стать решающим фактором для некоторых владельцев.
Среди более доступных альтернатив можно выделить компрессоры ТМЗ (Тверской механический завод). Эти компрессоры предлагают более низкую цену, что делает их привлекательными для владельцев, которые ищут экономичные решения. Тем не менее, стоит учитывать, что компрессоры ТМЗ могут иметь меньшую производительность и срок службы по сравнению с более дорогими аналогами. Поэтому перед покупкой стоит внимательно изучить отзывы и характеристики.
При выборе заменителя компрессора важно учитывать не только его стоимость, но и совместимость с вашим автомобилем. Некоторые модели могут требовать дополнительных адаптеров или модификаций для установки, что может увеличить общую стоимость замены. Также стоит обратить внимание на наличие сервисного обслуживания и запасных частей для выбранной модели, так как это может существенно упростить процесс ремонта в будущем.
В заключение, выбор аналогов и заменителей компрессора КАМАЗ 740 зависит от множества факторов, включая бюджет, требования к производительности и надежности. Рекомендуется тщательно изучить рынок, ознакомиться с отзывами пользователей и проконсультироваться с профессионалами перед принятием окончательного решения.
