Сборка компрессора КАМАЗ — это важный процесс, требующий внимательности и точности, так как от качества выполнения работ зависит надежность и эффективность работы всего автомобиля. В данной статье мы подробно рассмотрим этапы сборки воздушного компрессора, включая моменты затяжки, установку поршневой группы, проверку клапанов и тестирование узла. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно выполнять ремонт и обслуживание своих транспортных средств, обеспечивая их долгую и бесперебойную эксплуатацию.
Подготовка к сборке и дефектовка деталей
Перед началом сборки важно тщательно очистить все снятые компоненты от нагара, масляных отложений и металлической стружки. Особое внимание следует уделить масляным каналам в картере и коленчатом валу, которые часто забиваются продуктами износа и закоксованным маслом.

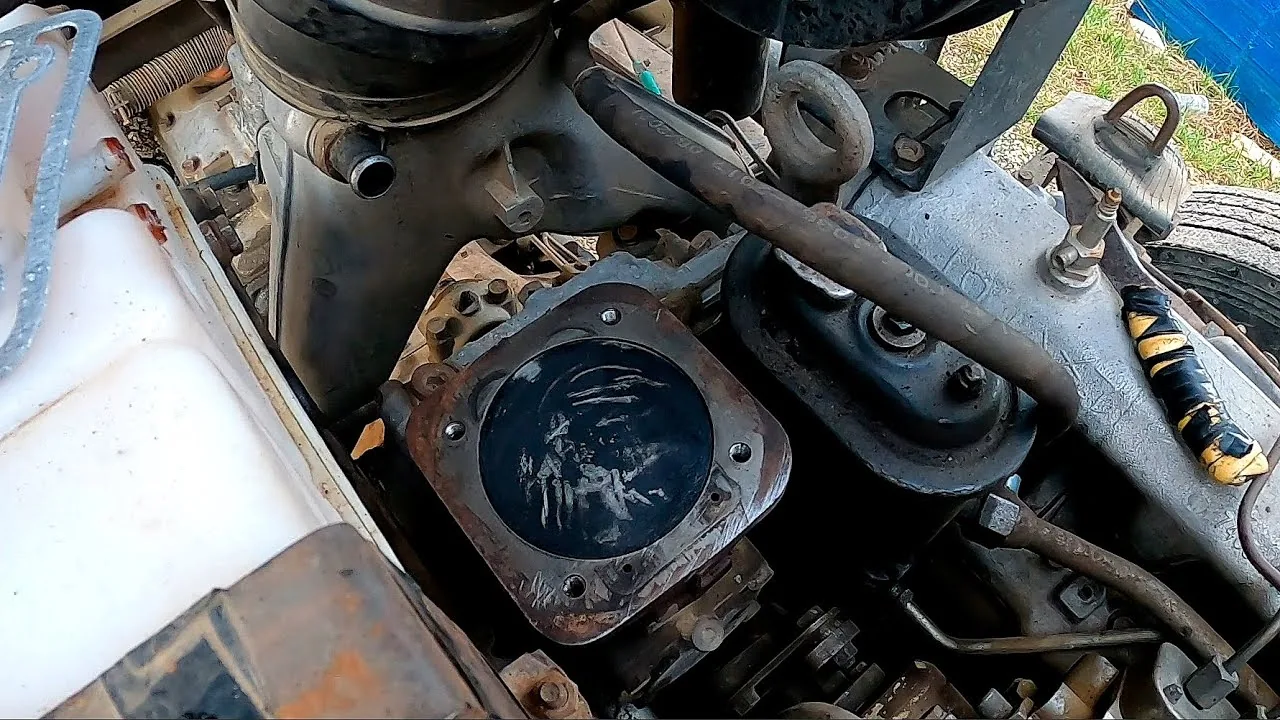

Для дефектовки цилиндров используется нутромер. Если износ превышает 0,15 мм от стандартного диаметра, расточка не даст результата, и потребуется замена гильз или всего блока цилиндров. Поверхность должна быть гладкой, без глубоких задиров и рисок, которые могут повредить новые поршневые кольца.
Коленчатый вал проверяется на биение шеек и наличие износа под подшипниками скольжения. Если на шейках есть глубокие царапины, их необходимо прошлифовать до ремонтного размера или заменить вал полностью. Шатунные болты являются одноразовыми деталями и должны заменяться при каждой разборке.
Клапанная пластина проверяется на плоскостность: она должна плотно прилегать к зеркалу цилиндра или корпусу клапанной доски без зазоров. Наличие трещин на пластинах или разрушение ограничителей хода клапанов является явным признаком необходимости замены, так как восстановить их целостность невозможно.
Монтаж кривошипно-шатунного механизма
Сборка начинается с размещения коленчатого вала в картере компрессора. Перед этим шейки и вкладыши следует смазать свежим моторным маслом. Важно правильно установить упорные шайбы, которые обеспечивают осевой зазор вала в пределах от 0,20 до 0,55 мм.
Поршни соединяются с шатуном с учетом меток ориентации: стрелка на нижней части поршня должна быть направлена к маховику (или в сторону вращения, в зависимости от модели КАМАЗ-740). Пальцы могут быть запрессованы в верхнюю часть шатуна или установлены с натягом в бобышки поршня, в зависимости от конструкции.
Поршневые кольца устанавливаются в канавки с учетом разворота замков: замки соседних колец должны находиться на расстоянии 180 градусов друг от друга, а маслосъемные — на 90 градусов относительно оси поршня. Верхнее компрессионное кольцо часто имеет маркировку «TOP» или точку, которую следует ориентировать вверх.
Установка шатунно-поршневой группы в цилиндры осуществляется с использованием специальной оправки, чтобы избежать повреждения колец. После установки поршней необходимо проверить легкость вращения коленчатого вала вручную: он должен свободно вращаться без заеданий и стуков.
| Этап сборки | Моменты затяжки (Нм) | Регулировка |
|---|---|---|
| Подготовка деталей | - | Проверка чистоты и состояния |
| Установка поршня | 30-35 | Проверка зазора между поршнем и цилиндром |
| Установка крышки | 25-30 | Проверка герметичности |
| Установка клапанов | 15-20 | Регулировка зазора клапанов |
| Установка компрессора | 40-45 | Проверка выравнивания |
| Подключение трубопроводов | 20-25 | Проверка на утечки |
| Финальная проверка | - | Проверка работы компрессора |
Интересные факты
Вот несколько интересных фактов о сборке компрессора КАМАЗ:
Многоступенчатая система: Компрессоры, используемые на автомобилях КАМАЗ, часто имеют многоступенчатую конструкцию, что позволяет достигать высокого давления сжатия. Это особенно важно для дизельных двигателей, которые требуют значительного давления воздуха для запуска и работы.
Точные моменты затяжки: При сборке компрессора критически важны моменты затяжки всех крепежных элементов. Неправильная затяжка может привести к утечкам воздуха или даже к повреждению деталей. Поэтому производители предоставляют точные значения для каждого соединения, которые должны строго соблюдаться.
Регулировка давления: Компрессоры КАМАЗ оснащены системами регулировки давления, которые позволяют адаптировать работу компрессора под различные условия эксплуатации. Это особенно важно для работы в сложных климатических условиях, где давление воздуха может существенно варьироваться. Регулировка осуществляется с помощью специальных клапанов и может быть выполнена как вручную, так и автоматически.
Сборка и установка клапанной группы
Клапанная группа — ключевой элемент компрессора, который играет важную роль в процессе всасывания и нагнетания воздуха. Сборка начинается с установки пластинчатых клапанов на седла. При этом необходимо внимательно проверять состояние пружин и ограничителей подъема.
На моделях с двухдисковыми клапанами важно не перепутать всасывающие и нагнетательные пластины, так как они различаются по геометрии и жесткости. Всасывающие клапаны обычно имеют меньшую толщину и больший ход, что способствует более эффективному заполнению цилиндра.
Крепление клапанной доски к блоку цилиндров осуществляется с новой уплотнительной прокладкой. Болты крепления следует затягивать крест-накрест с усилием 1,5-2,0 кгс·м для равномерного прижатия и предотвращения подсоса воздуха.
Установка головки цилиндров и регулировка зазоров
Головка цилиндров устанавливается на блок с новой прокладкой из паронита или асбеста. Она компенсирует неровности поверхностей и обеспечивает герметичность камер сжатия. Перед установкой важно тщательно очистить и обезжирить поверхности блока и головки, удалив остатки старой прокладки.
Затяжка болтов, фиксирующих головку, выполняется в три этапа с помощью динамометрического ключа по определенной схеме. Это необходимо для предотвращения перекоса и деформации плоскости. Моменты затяжки зависят от типа резьбы болтов, но в большинстве случаев составляют 12-14 кгс·м для стандартных болтов М12.
После завершения сборки головки следует проверить тепловые зазоры в клапанах (если конструкция позволяет их регулировать) или убедиться в правильной установке коромысел. На большинстве современных компрессоров КАМАЗ зазоры не подлежат регулировке, так как определяются конструкцией клапанной группы.
Монтаж крышки, шатунов и финальная сборка
Установка крышки компрессора выполняется с использованием герметика или уплотнительной прокладки, в зависимости от модели узла. В крышку встраивается вал привода шестерен (если предусмотрен) и сальник, который необходимо предварительно смазать маслом перед установкой.
Шатун компрессора (в случае двухцилиндровых моделей) или шатуны цилиндров соединяются с коленчатым валом через шатунные вкладыши. Болты шатунных крышек затягиваются с моментом 8-10 кгс·м. После этого нужно проверить свободное движение шатуна на шейке вала.
На вал устанавливается шкив или шестерня привода, которые фиксируются гайкой с контролем затяжки с помощью динамометра. Шпонка должна быть установлена плотно, без люфтов, чтобы избежать срезания и нарушения фаз газораспределения.
Тестирование и регулировка производительности
Перед установкой компрессора на двигатель рекомендуется проверить его на стенде или временно установить для тестирования системы. Ключевым параметром является время, необходимое для наполнения ресиверов от 0 до 8 атмосфер при повышенных оборотах двигателя.
Во время работы следует следить за отсутствием посторонних звуков, вибраций и чрезмерного нагрева головки цилиндров. Температура головки не должна превышать 180-200 градусов Цельсия, что можно контролировать с помощью бесконтактного термометра или термочувствительных красок.
Регулировка момента срабатывания регулятора давления (разгрузочного устройства) осуществляется подбором толщины прокладок под клапаном или регулировкой винта, если конструкция это позволяет. Давление, при котором начинается разгрузка, должно составлять 8,0-8,2 атмосферы, а давление включения — 6,5-7,0 атмосферы.
Типичные ошибки при сборке компрессора
- Неправильная установка поршневых колец — установка колец с замками в одну сторону или без необходимого смещения может привести к утечкам газов и масла. Это снижает компрессию и загрязняет пневматику.
- Повторное использование старых шатунных болтов — использование болтов, которые уже подвергались растяжению, часто приводит к их обрыву и повреждению шатуна или блока.
- Нарушение порядка затяжки головки — затягивание болтов головки в произвольном порядке может вызвать перекос плоскости, что приводит к пробою прокладки и неравномерному износу цилиндров.
- Пренебрежение чистотой масляных каналов — загрязнения или металлическая стружка в каналах смазки могут вызвать масляное голодание подшипников и быстрое заклинивание компрессора.
Технические параметры и совместимость
Для корректной сборки необходимо учитывать модификацию двигателя и тип установленного компрессора, так как размеры поршневой группы и клапанов могут различаться. Ниже представлены ключевые параметры для наиболее популярных моделей.
| Параметр | Компрессор 1118 (Одноцилиндровый) | Компрессор 328 (Двухцилиндровый) |
|---|---|---|
| Диаметр цилиндра | 76 мм | 60 мм |
| Ход поршня | 55 мм | 40 мм |
| Производительность (л/мин) | 160-180 | 350-400 |
Имейте в виду, что характеристики могут немного изменяться в зависимости от года выпуска двигателя и производителя компрессора. Перед заказом ремкомплекта обязательно сверяйте маркировку на корпусе с каталожными данными.
| Двигатель КАМАЗ | Тип компрессора | Примечание |
|---|---|---|
| 740.10, 7403.10 | 1118 (Одноцилиндровый) | Базовая модель, простая конструкция |
| 740.30, 740.50 (Евро 2/3) | 328 (Двухцилиндровый) | Повышенная производительность |
| Современные Евро 4/5 | 328 или импортный аналог | Необходима точная настройка клапанов |
Обеспечение долговечности собранного узла
Долговечность восстановленного компрессора зависит не только от качества сборки, но и от состояния системы смазки двигателя. Высокое давление масла или изношенные детали, такие как турбокомпрессор и поршневая группа, могут привести к тому, что даже новый компрессор начнет пропускать масло.
Регулярная замена воздушных фильтров имеет ключевое значение. Пыль, попадающая в цилиндры, действует как абразив, что вызывает быстрый износ зеркала цилиндра и колец всего за несколько тысяч километров. Чистота воздуха, поступающего в двигатель, обеспечивает долговечность поршневой группы.
После первых 500-1000 км пробега рекомендуется повторно проверить затяжку болтов головки цилиндров и крышки, так как прокладка может усаживаться. Своевременное устранение мелких неисправностей поможет избежать капитального ремонта в будущем.
Инструменты и оборудование для сборки компрессора
Для успешной сборки компрессора КАМАЗ необходимо использовать определённые инструменты и оборудование, которые обеспечат качественное выполнение всех этапов работы. Важно заранее подготовить всё необходимое, чтобы избежать задержек и обеспечить высокую точность сборки.
1. Основные инструменты:
- Набор ключей: Для работы с различными крепежными элементами понадобятся как рожковые, так и торцевые ключи. Рекомендуется иметь набор ключей разных размеров, чтобы обеспечить удобство и скорость работы.
- Отвертки: Плоские и крестовые отвертки различных размеров необходимы для работы с винтами и болтами, которые могут находиться в труднодоступных местах.
- Динамометрический ключ: Этот инструмент крайне важен для соблюдения необходимых моментов затяжки при сборке компрессора. Он позволяет точно контролировать силу затяжки, что предотвращает повреждение деталей.
- Плоскогубцы и кусачки: Эти инструменты могут понадобиться для работы с проводами и мелкими деталями, а также для удержания крепежных элементов во время их установки.
2. Оборудование:
- Стол для сборки: Удобный и устойчивый рабочий стол поможет организовать процесс сборки. Он должен быть достаточно большим, чтобы разместить все детали компрессора и инструменты.
- Система освещения: Хорошее освещение рабочего места критически важно для точной сборки. Рекомендуется использовать яркие LED-лампы, которые обеспечат равномерное освещение.
- Контейнеры для деталей: Для удобства работы стоит подготовить контейнеры или органайзеры для хранения мелких деталей и крепежа. Это поможет избежать потери элементов и упростит процесс сборки.
3. Дополнительные материалы:
- Смазочные материалы: Для обеспечения долгой службы компрессора необходимо использовать качественные масла и смазки, которые подходят для конкретной модели. Они помогут снизить трение и износ деталей.
- Уплотнительные материалы: В процессе сборки могут понадобиться уплотнительные кольца и прокладки, которые обеспечат герметичность соединений и предотвратят утечки.
Подготовка всех необходимых инструментов и оборудования перед началом сборки компрессора КАМАЗ позволит значительно упростить процесс и повысить качество выполненной работы. Следует помнить, что использование качественных инструментов и материалов напрямую влияет на надежность и долговечность собранного компрессора.
Проверка герметичности и устранение утечек
Проверка герметичности компрессора КАМАЗ является важным этапом, который необходимо выполнять после его сборки. Герметичность обеспечивает надежную работу устройства и предотвращает утечки воздуха, что может привести к снижению эффективности работы двигателя и другим проблемам. Для проверки герметичности используются несколько методов, каждый из которых имеет свои особенности.
Первый метод заключается в визуальном осмотре всех соединений и уплотнений. Необходимо внимательно проверить места стыковки деталей, такие как фланцы, прокладки и резьбовые соединения. Если на этих участках видны следы масла или конденсата, это может свидетельствовать о наличии утечек. Важно также убедиться, что все крепежные элементы затянуты до необходимого момента, что поможет избежать ослабления соединений в процессе эксплуатации.
Второй метод включает использование специального раствора для проверки утечек. Для этого на поверхности компрессора и соединений наносится мыльный раствор. При наличии утечек на поверхности появятся пузырьки, что укажет на проблемные места. Этот метод позволяет быстро и эффективно выявить утечки, которые могут быть незаметны при визуальном осмотре.
Третий метод — это использование манометра для проверки давления в системе. После сборки компрессора необходимо запустить его и дать поработать некоторое время. Затем следует остановить компрессор и проверить, сохраняется ли давление в системе. Если давление падает, это может указывать на утечку воздуха в каком-либо из соединений или повреждение уплотнителей.
Если в процессе проверки были выявлены утечки, их необходимо устранить. В первую очередь следует затянуть все соединения, которые могут быть ослаблены. Если это не помогает, возможно, потребуется заменить прокладки или уплотнители. Важно использовать оригинальные запчасти, так как они обеспечивают необходимую герметичность и долговечность работы компрессора.
После устранения всех утечек рекомендуется повторно провести проверку герметичности, чтобы убедиться в правильности выполненных работ. Только после этого можно переходить к следующему этапу сборки компрессора и его настройке для оптимальной работы.
Обслуживание и уход за компрессором после сборки
После завершения сборки компрессора КАМАЗ крайне важно уделить внимание его обслуживанию и уходу. Правильное обслуживание не только продлевает срок службы устройства, но и обеспечивает его эффективную работу. Рассмотрим основные аспекты, на которые следует обратить внимание.
1. Первоначальная проверка
После сборки компрессора необходимо провести первоначальную проверку всех соединений и узлов. Убедитесь, что все крепежные элементы затянуты в соответствии с рекомендованными моментами затяжки. Это поможет избежать утечек воздуха и других возможных неисправностей. Рекомендуется использовать динамометрический ключ для точного контроля момента затяжки.
2. Проверка герметичности
После сборки компрессора важно проверить его герметичность. Для этого можно использовать мыльный раствор, который наносится на все соединения. При наличии утечек на поверхности появятся пузырьки. В случае обнаружения утечек необходимо повторно затянуть соединения или заменить уплотнители.
3. Регулировка давления
Следующим шагом является регулировка давления в системе. Для этого нужно установить манометр на выходе компрессора и отрегулировать давление в соответствии с техническими характеристиками, указанными в руководстве по эксплуатации. Регулировка давления осуществляется с помощью специального клапана, который позволяет установить необходимый уровень давления для работы системы.
4. Смазка компрессора
Смазка является ключевым аспектом обслуживания компрессора. Необходимо использовать рекомендованное масло, которое соответствует требованиям производителя. Проверьте уровень масла в картере и при необходимости долейте его до нужного уровня. Регулярная замена масла также важна для предотвращения износа деталей и обеспечения надежной работы компрессора.
5. Очистка фильтров
Фильтры компрессора должны регулярно очищаться и заменяться. Загрязненные фильтры могут привести к снижению производительности и увеличению нагрузки на компрессор. Рекомендуется проверять состояние фильтров каждые 500-1000 часов работы и очищать их при необходимости.
6. Визуальный осмотр
Регулярный визуальный осмотр компрессора поможет выявить возможные проблемы на ранней стадии. Обратите внимание на наличие трещин, коррозии, утечек и других повреждений. При обнаружении каких-либо аномалий следует немедленно принять меры для их устранения.
7. Подготовка к эксплуатации
Перед началом эксплуатации компрессора необходимо убедиться, что все системы работают корректно. Проверьте наличие всех необходимых инструментов и запасных частей, а также убедитесь, что компрессор установлен на ровной поверхности и надежно закреплен.
Соблюдение всех этих рекомендаций по обслуживанию и уходу за компрессором КАМАЗ после сборки позволит обеспечить его надежную и долгосрочную работу, а также снизит риск возникновения серьезных поломок в будущем.
