Одноцилиндровый компрессор МАЗ является ключевым элементом в системе пневматического управления и обеспечения работы различных механизмов автомобиля. В данной статье мы подробно рассмотрим устройство компрессора, его основные узлы и функции, а также предоставим практическое руководство по диагностике и ремонту. Вы узнаете, как выявлять и устранять распространенные неисправности, такие как утечки масла и неправильное давление, а также получите рекомендации по регулировке и замене поршневой группы. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся поддерживать свой автомобиль в исправном состоянии.
Конструктивные особенности и принцип работы узла
Одноцилиндровый компрессор, установленный на грузовиках МАЗ, представляет собой поршневой механизм, приводимый в действие от коленчатого вала двигателя. Это может происходить через шестерни газораспределения или с помощью ременной передачи, в зависимости от модификации двигателя. Основные компоненты устройства включают цилиндр, поршень с компрессионными и маслосъемными кольцами, шатун, коленчатый вал (или кривошип) и систему клапанов для всасывания и нагнетания. Корпус агрегата обычно изготавливается из чугуна или алюминиевого сплава, что обеспечивает необходимую прочность и эффективный теплоотвод.
Принцип работы компрессора основан на возвратно-поступательном движении поршня внутри цилиндра. Когда поршень движется вниз, в цилиндре создается разрежение, и атмосферный воздух через открытый всасывающий клапан попадает в рабочую камеру, предварительно проходя через воздушный фильтр. При движении поршня вверх всасывающий клапан закрывается, и начинается процесс сжатия воздуха. Как только достигается определенное давление, открывается нагнетательный клапан, и сжатый воздух подается в пневматическую систему автомобиля, проходя через воздушный охладитель.
Ключевым элементом системы является регулятор давления, который контролирует работу разгрузочного механизма. Когда давление в системе достигает установленного уровня (обычно 8 атмосфер), регулятор направляет сжатый воздух в разгрузочные поршни, поднимая лепестки всасывающих клапанов. Это приводит к тому, что компрессор переходит в режим холостого хода, прекращая нагнетание воздуха, но продолжая вращение. Такой механизм предотвращает превышение критического давления в системе и снижает нагрузку на привод.
Смазка трущихся частей осуществляется за счет разбрызгивания масла из картера двигателя или под давлением через систему каналов, в зависимости от конструкции. Крайне важно, чтобы уровень масла в двигателе был в пределах нормы, так как его нехватка может привести к быстрому износу вкладышей шатуна и поршневой группы. Избыточное давление картерных газов также может увеличивать расход масла через компрессор.
Сравнение модификаций компрессоров
Разные модели двигателей оснащаются компрессорами с различными характеристиками производительности и размерами. Знание этих различий важно при выборе запасных частей для ремонта.
| Параметр | Компрессор с воздушным охлаждением | Компрессор с жидкостным охлаждением |
|---|---|---|
| Тип охлаждения | Ребристый, с воздушным потоком | Через охлаждающую рубашку (антифриз) |
| Ресурс | Ниже, подвержен перегреву | Выше, стабильный температурный режим |
| Установка | Проще, меньше соединительных трубок | Необходима интеграция с системой охлаждения |
Система воздушного охлаждения чаще встречается на старых моделях техники, где простота конструкции важнее эффективности. Жидкостное охлаждение позволяет компрессору работать в более щадящих температурных условиях, что особенно важно при длительной эксплуатации двигателя под нагрузкой в жарком климате или в горной местности.
| Элемент компрессора | Описание | Возможные неисправности и диагностика |
|---|---|---|
| Цилиндр | Основной элемент, где происходит сжатие | Износ стенок, трещины, утечки воздуха |
| Поршень | Двигается внутри цилиндра, сжимает воздух | Залипание, повреждение уплотнений |
| Клапаны | Регулируют поток воздуха в цилиндре | Заклинивание, износ, неправильная установка |
| Масляный насос | Обеспечивает смазку движущихся частей | Низкое давление масла, утечки |
| Ремень привода | Передает вращение от двигателя к компрессору | Износ, повреждение, неправильная натяжка |
| Фильтр | Очищает воздух перед сжатием | Засорение, необходимость замены |
| Радиатор охлаждения | Удаляет тепло от сжатого воздуха | Забитость, недостаточная эффективность охлаждения |
Интересные факты
Вот несколько интересных фактов о одноцилиндровом компрессоре МАЗ:
Простота конструкции: Одноцилиндровые компрессоры, используемые в автомобилях МАЗ, имеют простую и надежную конструкцию. Это делает их легкими в обслуживании и ремонте, что особенно важно для грузовых автомобилей, работающих в условиях повышенных нагрузок и частых ремонтов.
Диагностика по звуку: Одним из методов диагностики состояния компрессора является анализ звуков, которые он издает во время работы. Изменения в звуковом фоне могут указывать на проблемы, такие как износ поршня или утечки воздуха, что позволяет своевременно выявлять неисправности.
Эффективность работы: Одноцилиндровые компрессоры МАЗ обеспечивают высокую эффективность сжатия воздуха, что критично для работы пневматических систем автомобиля. Они способны поддерживать необходимое давление даже при высоких нагрузках, что делает их незаменимыми в грузовых автомобилях, используемых для перевозки тяжелых грузов.
Типичные неисправности и методы их выявления
Диагностика состояния компрессора начинается с анализа работы всей пневматической системы. Если манометры фиксируют медленный рост давления или стрелка давления падает быстрее, чем обычно, когда система находится в покое, это может быть первым признаком неисправностей. Часто водители ошибочно связывают проблемы с компрессором с утечками в тормозных кранах или ресиверах, поэтому важно точно определить источник неисправности.
Одной из распространенных проблем является попадание масла в пневматическую систему. Если при сбросе конденсата из ресиверов наблюдается выход эмульсии или чистого масла, это может указывать на износ или неправильную работу маслосъемных колец поршня, а также на повышенное давление картерных газов двигателя. Масло в тормозной системе недопустимо, так как оно разрушает резиновые уплотнения тормозных камер и кранов, что может привести к значительным затратам на ремонт автомобиля.
Стук и шум во время работы компрессора также являются тревожными признаками. Легкий стук может свидетельствовать о износе поршневого пальца или втулки верхней части шатуна. Более громкий и глубокий стук часто указывает на проблемы с вкладышами коленчатого вала или шатуна. Если компрессор издает «стук», дальнейшая эксплуатация может привести к серьезным повреждениям, таким как разрушение шатуна и пробитие блока цилиндров двигателя, что является крайне серьезной поломкой.

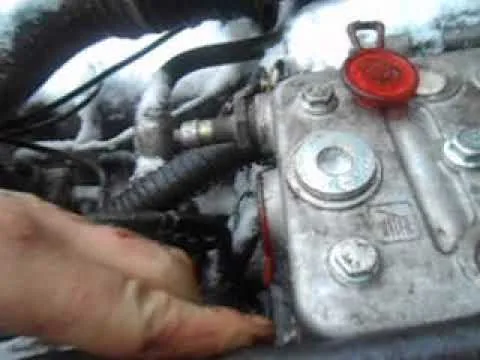

Диагностика утечек и производительности
Для оценки производительности используется метод контроля времени заполнения ресиверов. Двигатель запускается, и фиксируется время, необходимое для повышения давления в системе с минимального рабочего уровня до максимального. Если этот период значительно превышает значения, указанные в технической документации (обычно несколько минут для полной зарядки системы), это свидетельствует о необходимости ремонта компрессора.
Утечки воздуха можно выявить как на слух, так и с помощью мыльного раствора. Особое внимание следует уделить соединениям трубопроводов, самому компрессору (прокладка головки блока) и регулятору давления. Свистящий звук при работе двигателя на холостом ходу может указывать на неплотное прилегание клапанных пластин или наличие трещин в головке цилиндра.
Перегрев компрессора — еще одна распространенная проблема, которую можно легко определить на ощупь (будьте осторожны, температура может быть высокой). Если головка цилиндра раскаляется до красного цвета или из-под нее идет дым, это может свидетельствовать о прогаре прокладки, закоксовке выходного отверстия или неисправности системы охлаждения (для моделей с жидкостным охлаждением). Перегрев может привести к быстрому разрушению поршневой группы и заклиниванию устройства.
⚠️ Важно! При проверке температуры и герметичности работающего двигателя будьте внимательны. Вращающиеся элементы привода компрессора и горячие поверхности могут представлять опасность для здоровья.

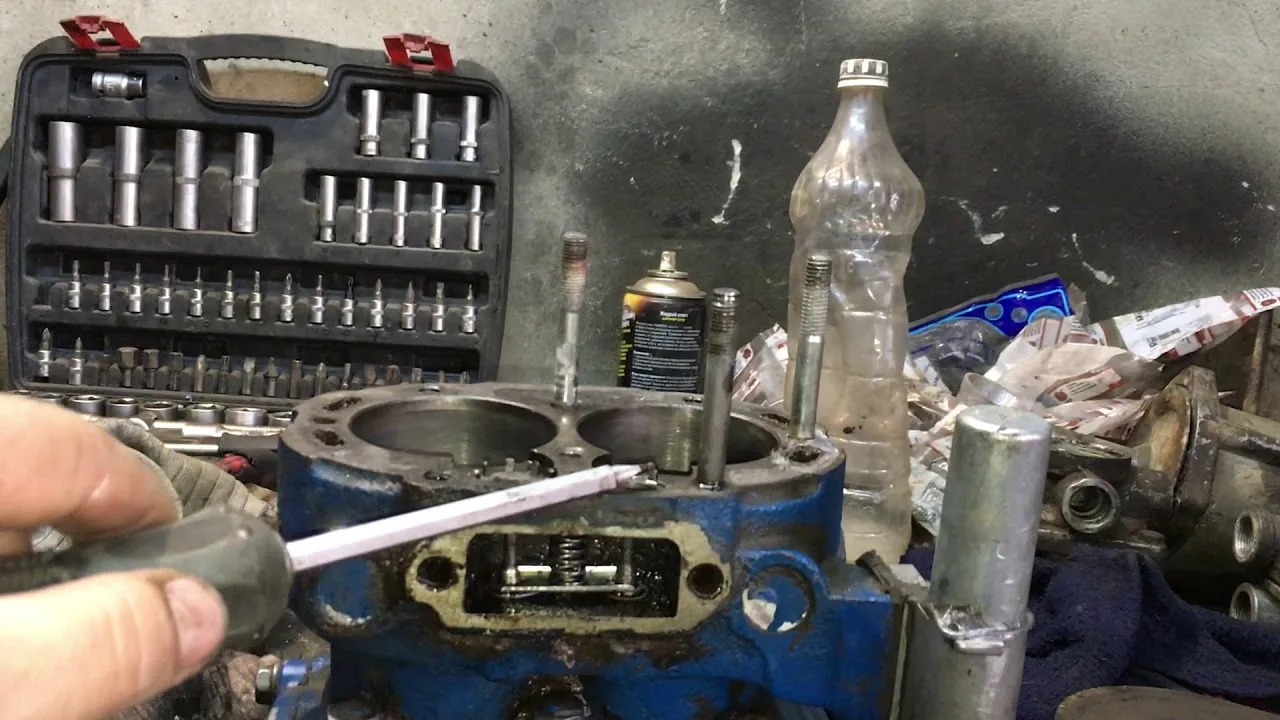

Технология разборки и дефектовки деталей
Ремонтный процесс начинается с демонтажа компрессора с двигателя. Прежде чем его снять, необходимо слить масло из картера двигателя (если компрессор использует общую систему смазки) или отсоединить подводящие трубки. После снятия агрегата его следует полностью разобрать на специальном стенде или чистом рабочем месте. Важно соблюдать порядок действий и поддерживать чистоту, чтобы избежать повреждения сопрягаемых поверхностей.
Сначала отвинтите гайки, крепящие головку цилиндра, затем снимите головку и пластины клапанов. После этого, поворачивая коленчатый вал, извлеките поршни вместе с шатунами. При дефектовке в первую очередь осмотрите цилиндр: его поверхность должна быть свободна от задиров, рисок и ступенчатого износа. Допустимые нормы износа цилиндра строго определены, и в случае их превышения потребуется расточка под ремонтный размер или замена гильзы.
Поршневая группа проверяется на наличие трещин и состояние канавок для колец. Зазор в замках поршневых колец измеряется с помощью щупа: если он превышает допустимые значения, кольца необходимо заменить. Шатун проверяется на наличие трещин (часто с использованием магнитной дефектовки) и состояние отверстия для втулки верхней головки. Коленчатый вал проверяется на биение и износ шеек.
Ремонт клапанной группы и поршневой
Клапанная группа — ключевой элемент компрессора. Пластины клапанов должны быть ровными и плотно прилегать к седлам. Нагар и повреждения на седлах устраняются притиркой или заменой седла. Пружины клапанов не должны иметь трещин и должны обеспечивать необходимое усилие для закрытия. Слабая пружина может привести к потере мощности и перегреву, а слишком жесткая — к поломке пластины.
При сборке поршневой группы важно правильно расположить замки колец. Они должны быть распределены по окружности на 120 градусов (для трех колец) или 180 градусов (для двух), чтобы минимизировать утечку газов. Установка колец производится с помощью специального съемника или аккуратно вручную, чтобы избежать повреждения хрупкого чугуна. Маслосъемные кольца устанавливаются так, чтобы их расширитель корректно функционировал в канавке.
Сборка компрессора выполняется в обратном порядке. Болты крепления головки затягиваются с использованием динамометрического ключа. При этом следует строго соблюдать момент затяжки, указанный в технической документации. Несоблюдение порядка или момента затяжки может привести к деформации головки и повторному пробою прокладки.
| Деталь | Допустимый износ / Зазор | Метод восстановления |
|---|---|---|
| Зеркало цилиндра | До 0.2 мм (условно) | Расточка, хонингование |
| Замки колец | До 1.5 - 2.0 мм | Замена колец |
| Клапанные пластины | Плоскостность 0.02 мм | Притирка, шлифовка |
Регулировка давления и устранение неисправностей
После установки и сборки компрессора необходимо настроить давление включения и отключения. Эту функцию выполняет регулятор давления, который часто называют «трик» или «колдунчик». Настройка осуществляется вращением регулировочного винта, что изменяет натяжение пружины, воздействующей на разгрузочный поршень.
Для точной настройки подключите манометр к системе. Запустите двигатель, начнется процесс накачки воздуха. Давление отключения должно находиться в пределах 8.0–8.2 атмосферы (в зависимости от модели и года выпуска МАЗа). Если компрессор не отключается, давление в системе будет расти до срабатывания предохранительного клапана, что представляет опасность.
Порядок регулировки регулятора давления:
Ослабьте контргайку регулировочного винта.
Вращая винт по часовой стрелке, увеличьте давление отключения.
Вращая винт против часовой стрелки, уменьшите давление.
Зафиксируйте положение винта контргайкой и проверьте срабатывание.

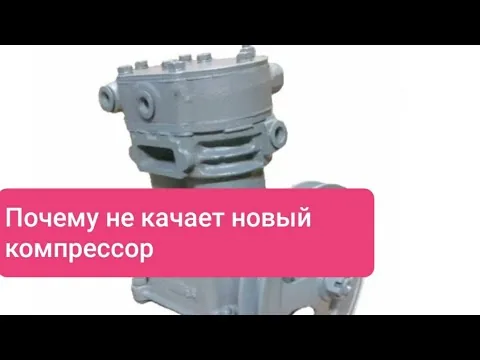

Если компрессор не развивает давление, даже при исправной поршневой группе, проверьте работу разгрузочного механизма. Возможно, поршни разгрузки заедают или повреждены уплотнительные кольца. Также проверьте герметичность трубки, соединяющей регулятор и компрессор: утечка в ней может помешать срабатыванию разгрузочного механизма или, наоборот, удерживать клапаны открытыми.
Устранение повышенного расхода масла
Если после завершения ремонта или в процессе эксплуатации вы заметили значительное потребление масла, обратите внимание на систему вентиляции картера двигателя. Засоренный сапун может привести к повышенному давлению картерных газов, что вызывает выдавливание масла через компрессионные кольца. Часто очистка вентиляционной системы двигателя помогает устранить проблему, известную как «масляный компрессор».
Также причиной может быть неверная установка маслосъемных колец или их низкое качество. Недорогие аналоги могут не справляться с эффективным удалением масла со стенок цилиндра. В таких случаях необходимо провести повторную разборку и установить оригинальные запчасти или детали от проверенных производителей.
Типичные ошибки при обслуживании
При ремонте и обслуживании компрессорных установок МАЗ часто возникают ошибки, которые могут свести на нет все усилия или даже привести к новым поломкам. Знание этих нюансов поможет избежать распространенных проблем.
- Игнорирование чистоты при сборке — даже небольшие частицы металлической стружки или песка, попавшие между поршнем и цилиндром, могут вызвать задирание и быстрое разрушение узла. Все компоненты должны быть тщательно очищены и продуты сжатым воздухом.
- Неправильная затяжка болтов головки — чрезмерная затяжка может привести к деформации резьбы или самой головки, а недостаточная затяжка вызовет прорыв газов и повреждение прокладки. Обязательно используйте динамометрический ключ.
- Установка колец без проверки зазоров — новые кольца могут иметь увеличенный замок, что приведет к прорыву газов в картер и снижению эффективности работы. Всегда проверяйте зазоры, даже на новых деталях.
- Отсутствие проверки регулятора давления — установка компрессора без проверки работы регулятора может вызвать резкий рост давления в системе и разрыв ресиверов или тормозных камер.
Соблюдение технологий ремонта и использование качественных запасных частей обеспечит долговечную и надежную работу пневматической системы грузовика. Регулярное техническое обслуживание, включая замену воздушного фильтра и слив конденсата, значительно увеличивает срок службы компрессора.
Обеспечение долговечности пневмосистемы
Долговечность компрессора и всей пневматической системы МАЗа зависит не только от качества ремонта, но и от условий эксплуатации. Регулярная проверка уровня масла в двигателе, своевременная замена воздушного фильтра и контроль натяжения приводных ремней (если они есть) — основные правила, которые нельзя игнорировать. Загрязненный воздух является главным врагом поршневой группы, вызывая абразивный износ цилиндров.
Важно следить за температурным режимом двигателя. Перегрев силового агрегата может негативно сказаться на работе компрессора, особенно если он оснащен воздушным охлаждением и находится в зоне с высокими температурами. В зимний период стоит обратить внимание на осушитель воздуха и регулятор давления, чтобы избежать их замерзания.
Своевременное обнаружение мелких неисправностей, таких как утечки или посторонние звуки, позволяет устранить их с минимальными затратами. Задержка в таких случаях часто приводит к необходимости полной замены узла или капитального ремонта двигателя. Внимательное отношение к состоянию компрессора — залог безопасности на дороге.
⚠️ Важно! Ремонт тормозной системы и ее компонентов, включая компрессор, требует высокой квалификации. Если у вас нет достаточного опыта и необходимых инструментов, лучше обратиться в специализированный сервис.
Советы по выбору компрессора для различных условий эксплуатации
Выбор одноцилиндрового компрессора для различных условий эксплуатации требует внимательного подхода и учета множества факторов. Правильный выбор компрессора может значительно повысить эффективность работы, снизить затраты на обслуживание и продлить срок службы оборудования. Рассмотрим ключевые аспекты, на которые стоит обратить внимание при выборе компрессора.
1. Определение потребностей в сжатом воздухе
Первым шагом в выборе компрессора является определение потребностей в сжатом воздухе. Необходимо рассчитать, сколько воздуха потребуется для выполнения конкретных задач. Это может включать в себя такие факторы, как:
- Тип и количество инструментов, которые будут использоваться (например, пневматические гайковерты, краскопульты и т.д.);
- Частота и продолжительность работы инструментов;
- Необходимое давление и объем воздуха.
2. Условия эксплуатации
Условия, в которых будет работать компрессор, также играют важную роль. Если компрессор будет использоваться в закрытых помещениях, необходимо учитывать уровень шума и вентиляцию. В случае работы на открытом воздухе следует обратить внимание на защиту от влаги и пыли. Также стоит учитывать температурный режим, в котором будет работать компрессор, так как это может повлиять на его производительность и долговечность.
3. Мобильность и размер компрессора
Если компрессор планируется использовать в различных местах, стоит обратить внимание на его мобильность. Мобильные компрессоры обычно имеют меньшие размеры и вес, что позволяет легко перемещать их. Однако, если компрессор будет использоваться стационарно, можно рассмотреть более крупные модели с большей производительностью.
4. Энергоэффективность
Энергоэффективность компрессора — еще один важный аспект. Выбор компрессора с высоким коэффициентом полезного действия поможет снизить затраты на электроэнергию. Обратите внимание на модели с инверторным управлением, которые могут автоматически регулировать скорость работы в зависимости от потребностей.
5. Обслуживание и ремонт
При выборе компрессора стоит учитывать и его обслуживание. Некоторые модели требуют более частого технического обслуживания, чем другие. Узнайте, какие запчасти могут понадобиться для ремонта, и насколько легко их можно найти. Также стоит обратить внимание на наличие сервисных центров и квалифицированных специалистов в вашем регионе.
6. Бренд и репутация производителя
Наконец, не забывайте о репутации производителя. Изучите отзывы пользователей и рейтинги различных моделей. Надежные бренды обычно предлагают гарантии и качественное послепродажное обслуживание, что может существенно снизить риски при покупке.
В заключение, выбор одноцилиндрового компрессора требует тщательного анализа потребностей и условий эксплуатации. Учитывая все вышеперечисленные факторы, вы сможете выбрать оптимальную модель, которая будет эффективно выполнять поставленные задачи и прослужит долго.
Рекомендации по обслуживанию и уходу за компрессором
Обслуживание одноцилиндрового компрессора МАЗ является ключевым аспектом, который напрямую влияет на его производительность и срок службы. Правильный уход позволяет избежать серьезных поломок и продлить эксплуатационный период устройства. Рассмотрим основные рекомендации по обслуживанию и уходу за компрессором.
Регулярная проверка масла
Одной из важнейших задач является контроль уровня и состояния масла в компрессоре. Рекомендуется проверять уровень масла не реже одного раза в месяц. Масло должно быть чистым и прозрачным, без посторонних примесей. При необходимости замените масло, следуя рекомендациям производителя. Используйте только те масла, которые соответствуют спецификациям, указанным в инструкции по эксплуатации.
Очистка фильтров
Фильтры компрессора играют важную роль в его работе, так как они защищают внутренние компоненты от загрязнений. Регулярная очистка или замена фильтров должна проводиться в зависимости от условий эксплуатации. В условиях повышенной запыленности рекомендуется проводить эту процедуру чаще. Загрязненные фильтры могут привести к снижению производительности и перегреву компрессора.
Проверка герметичности соединений
Герметичность соединений компрессора также требует внимания. Регулярно проверяйте все соединения на наличие утечек воздуха. Утечки могут привести к снижению давления и, как следствие, к ухудшению работы компрессора. В случае обнаружения утечек необходимо заменить уплотнители или затянуть соединения.
Контроль температуры работы
Температура работы компрессора должна находиться в пределах, указанных в технической документации. Перегрев может привести к серьезным повреждениям. Установите термометр или используйте встроенные датчики для контроля температуры. Если компрессор перегревается, проверьте систему охлаждения и убедитесь, что она работает эффективно.
Регулярная диагностика
Проводите регулярную диагностику компрессора для выявления возможных неисправностей на ранних стадиях. Это может включать в себя проверку давления, осмотр на наличие трещин и повреждений, а также прослушивание работы устройства на предмет посторонних шумов. Рекомендуется проводить полную диагностику не реже одного раза в год.
Соблюдение режима работы
Соблюдение рекомендованного режима работы компрессора также играет важную роль в его долговечности. Избегайте перегрузок и длительной работы на максимальных нагрузках. Следите за тем, чтобы компрессор не работал без перерывов слишком долго, так как это может привести к перегреву и быстрому износу деталей.
Хранение компрессора
Если компрессор не будет использоваться длительное время, необходимо правильно его хранить. Убедитесь, что устройство находится в сухом и защищенном от влаги месте. Перед хранением рекомендуется провести полное обслуживание, включая замену масла и очистку фильтров. Это поможет избежать коррозии и других повреждений во время простоя.
Следуя данным рекомендациям, вы сможете значительно увеличить срок службы одноцилиндрового компрессора МАЗ и обеспечить его надежную работу в любых условиях эксплуатации.
Анализ экономической эффективности эксплуатации компрессора
Экономическая эффективность эксплуатации одноцилиндрового компрессора МАЗ является важным аспектом, который необходимо учитывать при его использовании в различных сферах. Этот анализ включает в себя оценку затрат на эксплуатацию, техническое обслуживание, а также потенциальные доходы от использования компрессора в производственных процессах.
Первым шагом в анализе экономической эффективности является определение основных затрат, связанных с эксплуатацией компрессора. К ним относятся:
- Энергетические затраты: Компрессоры требуют значительных объемов электроэнергии для работы. Важно учитывать не только стоимость электроэнергии, но и эффективность самого компрессора, которая может варьироваться в зависимости от его состояния и условий эксплуатации.
- Техническое обслуживание: Регулярное обслуживание компрессора включает замену масла, фильтров и других расходных материалов. Эти затраты могут существенно влиять на общую стоимость эксплуатации.
- Ремонтные расходы: В случае поломки компрессора, затраты на его ремонт могут быть значительными. Важно учитывать вероятность возникновения неисправностей и их влияние на общие затраты.
Следующим этапом является оценка доходов, которые может приносить компрессор. Это может включать:
- Производительность: Чем выше производительность компрессора, тем больше объема продукции можно произвести за единицу времени. Это напрямую влияет на доходы предприятия.
- Качество продукции: Использование качественного сжатого воздуха может повысить качество конечного продукта, что также может привести к увеличению доходов.
- Снижение времени простоя: Эффективная работа компрессора позволяет снизить время простоя оборудования, что также положительно сказывается на финансовых показателях.
Для более точной оценки экономической эффективности эксплуатации компрессора можно использовать различные методы, такие как анализ затрат и выгод, расчет срока окупаемости и другие финансовые показатели. Эти методы помогут определить, насколько целесообразно использование компрессора в конкретных условиях и какие меры можно предпринять для повышения его эффективности.
В заключение, анализ экономической эффективности эксплуатации одноцилиндрового компрессора МАЗ требует комплексного подхода, который включает в себя оценку всех затрат и потенциальных доходов. Правильное понимание этих аспектов позволит оптимизировать эксплуатацию компрессора и повысить его рентабельность.
