В данной статье мы подробно рассмотрим процесс замены главного цилиндра сцепления (ГЦС) на грузовом автомобиле КАМАЗ 65115. Правильная работа сцепления является ключевым фактором для безопасного и эффективного управления автомобилем, поэтому важно уметь диагностировать его неисправности и своевременно проводить замену. Мы предоставим полезные советы по выявлению признаков неисправности, прокачке системы, выбору качественных запчастей, а также разберем типичные ошибки, которые могут возникнуть в процессе работы. Эта информация поможет вам не только сэкономить время и деньги, но и обеспечить надежность вашего автомобиля.
Конструктивные особенности и признаки неисправности ГЦС
На самосвалах КАМАЗ 65115 с моторами КАМАЗ-740 или Cummins используется гидравлический привод для отключения сцепления. Ключевым элементом этого привода является главный цилиндр сцепления (ГЦС).
ГЦС работает как гидравлический насос, преобразующий механическое усилие, приложенное ногой водителя, в давление тормозной жидкости. Это давление передается на рабочий цилиндр, расположенный на картере трансмиссии.

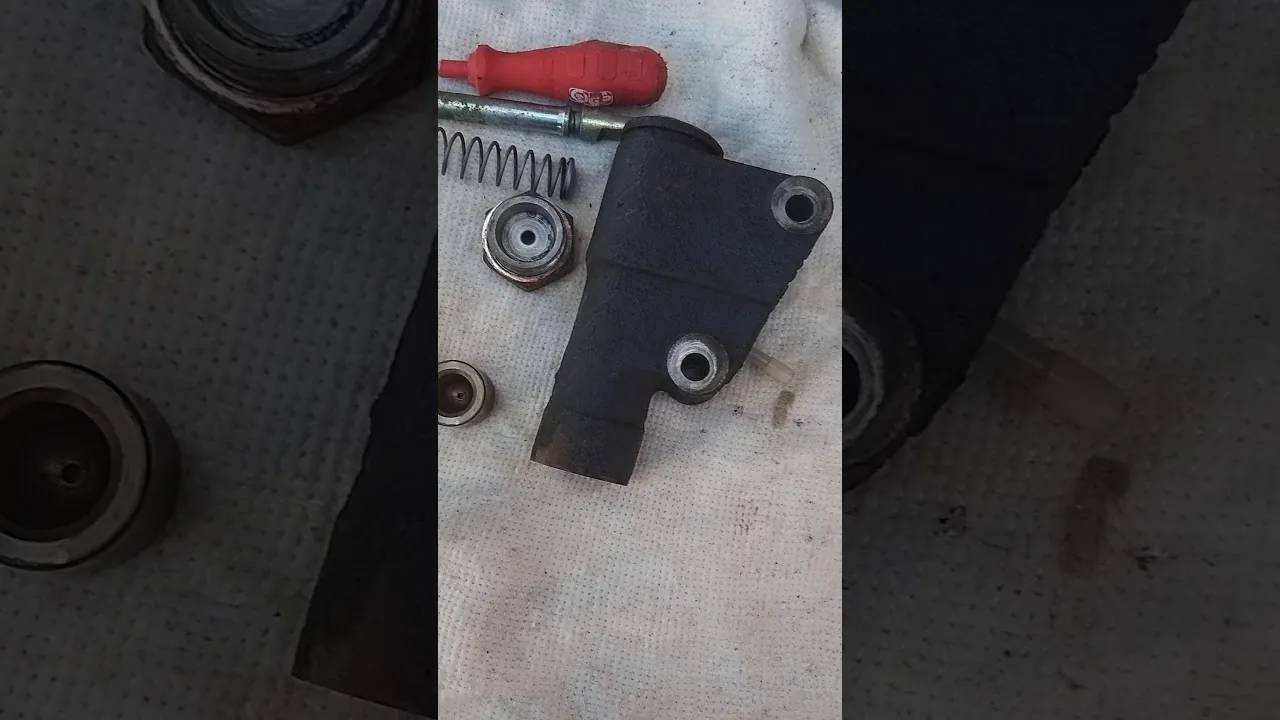

Корпус цилиндра обычно изготавливается из чугуна или прочного сплава. Внутри него движется поршень с манжетами, которые обеспечивают герметичность системы и необходимое давление при нажатии на педаль.
Износ уплотнительных элементов может привести к утечке жидкости внутри цилиндра. Это может не проявляться внешними признаками, но нарушает функциональность узла.
Диагностика начинается с визуального осмотра и проверки уровня жидкости в резервуаре. Его снижение может указывать на утечку через манжеты поршня или внешние сальники.
Типичные признаки неисправности включают отсутствие свободного хода педали, ее проваливание при удержании под нагрузкой, а также появление жидкости под ковриком водителя или на корпусе цилиндра.
Анализ симптомов и первичная проверка
Если педаль сцепления не возвращается в исходное положение, проверьте наличие воздуха в системе. Это может быть вызвано низким уровнем жидкости или некачественной прокачкой.
Если сцепление «ведет» и не размыкается полностью при полностью выжатой педали, вероятно, поршень главного цилиндра сцепления не проходит весь рабочий ход. Причиной могут быть разбухание манжет или коррозия внутренней поверхности цилиндра.
Для проверки герметичности системы выполните несколько резких нажатий на педаль, затем удерживайте ее в нижнем положении. Если педаль медленно поднимается, это указывает на проблему с перепускным клапаном или манжетами поршня.
⚠️ Важно: Использование автомобиля с неисправным главным цилиндром сцепления строго запрещено, так как это может привести к поломке выжимного подшипника и повреждению корзины сцепления.
Для более точной диагностики рекомендуется снять защитный кожух и осмотреть соединение штока с педалью, а также проверить наличие люфтов в креплении цилиндра к раме.
| Этап | Описание действий | Необходимые инструменты |
|---|---|---|
| Диагностика | Проверка уровня жидкости в бачке, осмотр на утечки | Уровнемер, ключи, тряпка |
| Снятие цилиндра | Отключение трубок, снятие креплений | Ключи, отвертка |
| Установка нового | Установка нового цилиндра, подключение трубок | Ключи, отвертка, герметик |
| Прокачка системы | Прокачка сцепления для удаления воздуха | Помощник, тряпка |
| Проверка работы | Тестирование сцепления на предмет корректной работы | Тест-драйв |
Интересные факты
Вот несколько интересных фактов о главном цилиндре сцепления КАМАЗ 65115, его диагностике и замене:
Принцип работы: Главный цилиндр сцепления КАМАЗ 65115 работает по принципу гидравлической передачи усилия. При нажатии на педаль сцепления поршень в цилиндре создает давление в гидравлической системе, что позволяет разъединить двигатель и трансмиссию. Это обеспечивает плавное переключение передач и предотвращает износ компонентов.
Диагностика утечек: Одним из основных признаков неисправности главного цилиндра является утечка тормозной жидкости. При диагностике важно проверять не только сам цилиндр, но и соединительные шланги и уплотнения. Утечки могут привести к снижению эффективности сцепления и даже к полной его потере.
Процесс замены: Замена главного цилиндра сцепления на КАМАЗ 65115 требует определенных навыков и инструментов. Важно правильно прокачать систему после установки нового цилиндра, чтобы удалить воздух из гидравлической системы. Неправильная прокачка может привести к неэффективной работе сцепления и преждевременному износу компонентов.
Подготовка к демонтажу и выбор комплектующих
Перед началом работ важно подготовить рабочую зону, так как замена главного цилиндра сцепления на КАМАЗ 65115 требует свободного доступа к пространству под кабиной и в области рамы.
Выбор запасной части является ключевым моментом. На рынке представлено множество аналогов, однако для коммерческого транспорта лучше использовать оригинальные компоненты или сертифицированные заменители от надежных производителей.
Учтите, что на различные годы выпуска КАМАЗ 65115 могли устанавливаться цилиндры с разным диаметром поршня. Это влияет на усилие на педали и объем перемещаемой жидкости.
Для выполнения работы потребуется стандартный набор слесарных инструментов, включая рожковые и накидные ключи, плоскогубцы, емкость для слива тормозной жидкости и ветошь для протирки.
Обязательно приобретите новую тормозную жидкость стандарта DOT-4, так как повторное использование старой жидкости категорически не рекомендуется из-за потери её свойств и наличия влаги.
Совместимость и артикулы запчастей
При заказе запчастей важно проверить артикул с каталожным номером, который можно найти в паспорте автомобиля или на корпусе старого цилиндра. Это поможет избежать проблем при установке.
На моделях КАМАЗ 65115 обычно устанавливаются цилиндры, подходящие для различных грузовых автомобилей, производимых на Камском автозаводе. Однако могут встречаться версии с изменённым штоком толкателя.
| Параметр | Оригинал КАМАЗ | Аналог (пример) |
|---|---|---|
| Артикул | 5320-1602510 | Fenox C21007 |
| Диаметр поршня | 35 мм | 35 мм |
| Тип крепления | Фланцевое | Фланцевое |
Если вы решили приобрести ремкомплект вместо целого узла, убедитесь, что в комплект входят не только манжеты, но и пружина возврата. Усадка этой пружины может повлиять на работу механизма.
При замене цилиндра в сборе рекомендуется одновременно заменить медные шайбы на штуцерах тормозных трубок. Это обеспечит надежную герметичность соединений.
Пошаговая инструкция по замене главного цилиндра
Замена компонента начинается с обеспечения доступа к узлу. На КАМАЗ 65115 это часто требует откидывания кабины или демонтажа защитных экранов, в зависимости от комплектации.
Сначала важно очистить область вокруг цилиндра от грязи и масла, чтобы предотвратить попадание абразивных частиц в гидравлическую систему во время разборки.
Затем нужно отсоединить шланг подачи жидкости от бачка и слить остатки жидкости в подготовленную емкость, избегая попадания агрессивной жидкости на окрашенные поверхности кузова.
После этого отворачивается гайка, крепящая тормозную трубку к выходному штуцеру главного цилиндра. Трубку аккуратно отводят в сторону и фиксируют, чтобы избежать повреждений.
Крепежные гайки или болты, удерживающие корпус цилиндра на кронштейне пневматического узла, отворачиваются с помощью ключа нужного размера, после чего узел снимается со шпилек.
Установка нового цилиндра осуществляется в обратном порядке с обязательной заменой уплотнительных колец и тщательной затяжкой всех резьбовых соединений.
Установка и первичная сборка
При установке нового узла важно правильно разместить толкатель, чтобы обеспечить необходимый зазор между ним и поршнем. Этот зазор регулируется эксцентриковым пальцем, который крепит педаль.
Резьбовые соединения трубок следует затягивать с усилием, указанным в технической документации. Это предотвратит повреждение резьбы на мягком материале штуцера и обеспечит герметичность соединений.
После установки всех компонентов необходимо провести визуальный осмотр. Это поможет убедиться в правильности сборки и отсутствии перекосов в соединениях шлангов и трубок.
Прокачка системы и регулировка привода
Завершающим и важным этапом процесса является удаление воздуха из гидравлической системы привода. Даже малейший пузырек воздуха может привести к нестабильной работе сцепления.
Процесс прокачки выполняется в паре: один человек находится в кабине и управляет педалью, а второй следит за выпускным клапаном на рабочем цилиндре.
Бачок главного цилиндра должен постоянно содержать жидкость, чтобы избежать засасывания воздуха через компенсационное отверстие при возврате поршня.
Нажимая на педаль 3-4 раза и удерживая ее в нижнем положении, помощник немного открывает перепускной клапан, позволяя выйти смеси жидкости и воздуха, после чего закрывает его до возврата педали.
Эту процедуру повторяют, пока из шланга не начнет поступать чистая жидкость без видимых пузырьков, что указывает на успешное удаление воздушных пробок.
После завершения прокачки необходимо проверить уровень жидкости в бачке и довести его до отметки «MAX». Затем проведите тестирование работы сцепления как на заглушенном, так и на работающем двигателе.
Регулировка свободного хода педали
Свободный ход сцепления на КАМАЗ 65115 должен составлять 30-40 мм. Это обеспечивает полное включение сцепления и предотвращает его пробуксовку.
Регулировка осуществляется изменением длины штока толкателя главного цилиндра или перемещением пальца, соединяющего педаль с толкателем.
Неправильная настройка может вызвать быстрый износ выжимного подшипника, если зазор слишком мал, или неполное выключение сцепления, если зазор слишком велик.
Для проверки используйте линейку. Приложите её к полу кабины и измерьте расстояние от верхнего края педали до пола как в спокойном состоянии, так и при начале свободного хода.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Свободный ход педали | 30-40 мм | ±5 мм |
| Полный ход педали | 150-160 мм | ±10 мм |
Если после регулировки педаль остается жесткой или слишком мягкой, повторно проверьте систему на наличие воздуха или механических повреждений компонентов.
Типичные ошибки при обслуживании ГЦС
Несоблюдение технологии замены и прокачки может привести к быстрому выходу нового цилиндра из строя или к неправильной работе системы.
Частой проблемой является использование несовместимых тормозных жидкостей, что вызывает химическую реакцию и разрушение уплотнительных резинок.
Также часто игнорируется состояние металлических трубок и шлангов, которые могут иметь внутренние расслоения или микротрещины, что снижает эффективность замены цилиндра.
- Прокачка системы при пустом бачке — это приводит к попаданию воздуха в систему, который сложно удалить, что требует повторного выполнения всей процедуры.
- Использование старых медных шайб — повторное применение одноразовых уплотнителей почти гарантирует появление течи в месте соединения трубки и цилиндра под давлением.
- Неправильная регулировка штока — если шток слишком длинный, клапан в цилиндре остается приоткрытым, что приводит к росту давления в системе и пробуксовке сцепления.
- Попадание грязи в цилиндр — протирка внутренних поверхностей ветошью с ворсом или попадание пыли во время сборки может вызвать задирания на зеркале цилиндра и ускоренный износ манжет.
⚠️ Важно: Никогда не используйте минеральные масла или другие технические жидкости в системе гидропривода сцепления, предназначенной исключительно для гликолевых жидкостей DOT.
Соблюдение чистоты и использование только рекомендованных расходных материалов обеспечит долгий срок службы нового узла и стабильную работу трансмиссии.
Эксплуатация после ремонта и ресурс узла
После успешной замены и настройки узла необходимо провести его обкатку в щадящем режиме, избегая резких стартов и перегрузок в первые сотни километров.
Срок службы главного цилиндра сцепления на КАМАЗ 65115 зависит от стиля вождения, качества жидкости и регулярности технического обслуживания системы.
Рекомендуется проверять уровень жидкости и состояние уплотнений каждые 15-20 тысяч километров, а также обращать внимание на изменения усилия на педали.
Своевременная замена тормозной жидкости (раз в 2 года или каждые 60 тыс. км) предотвращает коррозию внутренних поверхностей цилиндров и сохраняет свойства резинок.
Внимательное отношение к гидроприводу сцепления помогает избежать дорогостоящего ремонта коробки передач и простоя автомобиля в пути.
Правильная замена главного цилиндра сцепления на КАМАЗ 65115 восстанавливает заводские характеристики трансмиссии и обеспечивает безопасность управления грузовиком.
Соблюдение всех технологических нюансов, от выбора качественных запчастей до тщательной прокачки системы, является залогом надежной работы узла в сложных условиях эксплуатации.
Регулярный контроль состояния гидропривода позволяет заранее планировать обслуживание, предотвращая неожиданные поломки и обеспечивая стабильную работу автомобиля.
Инструменты и оборудование для замены ГЦС
Для успешной замены главного цилиндра сцепления (ГЦС) на КАМАЗ 65115 необходимо подготовить определённые инструменты и оборудование. Правильный выбор инструментов не только ускорит процесс замены, но и обеспечит безопасность и качество выполняемой работы.
1. Основные инструменты:
- Набор ключей: Для демонтажа и монтажа ГЦС потребуется набор гаечных ключей, включая ключи на 10, 12 и 14 мм. Также может понадобиться трещотка с головками.
- Отвертки: Плоские и крестовые отвертки помогут в работе с креплениями и разъёмами.
- Плоскогубцы: Используются для снятия хомутов и манипуляций с шлангами.
2. Специальные инструменты:
- Съемник: Если ГЦС установлен плотно, может понадобиться съемник для его извлечения.
- Приспособление для прокачки системы: Для удаления воздуха из гидравлической системы после установки нового цилиндра.
3. Оборудование:
- Подъемник или домкрат: Для поднятия автомобиля и обеспечения доступа к главному цилиндру сцепления.
- Контейнер для жидкости: Для сбора утечек тормозной жидкости во время замены.
- Рабочая поверхность: Убедитесь, что у вас есть чистая и ровная поверхность для размещения инструментов и деталей.
4. Дополнительные материалы:
- Тормозная жидкость: Необходимо иметь запас тормозной жидкости, соответствующей спецификациям производителя.
- Уплотнительные кольца и прокладки: Рекомендуется заменить все уплотнительные элементы при установке нового ГЦС.
Подготовка всех необходимых инструментов и материалов перед началом работы поможет избежать задержек и обеспечит более эффективный процесс замены главного цилиндра сцепления на КАМАЗ 65115. Убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию.
Необходимые инструменты и их подготовка
Перед началом диагностики и замены главного цилиндра сцепления на КАМАЗ 65115 необходимо подготовить ряд инструментов и материалов, которые помогут упростить процесс и обеспечить его безопасность. Правильная подготовка инструментов также минимизирует риск повреждения деталей автомобиля и ускоряет выполнение работы.
Список необходимых инструментов:
- Набор ключей: Вам понадобятся как рожковые, так и торцевые ключи различных размеров. Обычно для работы с главным цилиндром сцепления требуются ключи на 10, 12 и 14 мм.
- Отвертки: Плоская и крестовая отвертка помогут открутить крепежные элементы и снять защитные крышки.
- Плоскогубцы: Используются для снятия и установки хомутов на трубках гидравлической системы.
- Гидравлический домкрат: Для поднятия автомобиля и обеспечения доступа к нижней части кузова, где расположен главный цилиндр сцепления.
- Подставки под автомобиль: Обязательно используйте подставки для обеспечения безопасности при работе под автомобилем.
- Контейнер для жидкости: Понадобится для сбора старой тормозной жидкости, которая может вытекать во время замены цилиндра.
- Тормозная жидкость: Обязательно имейте под рукой новую тормозную жидкость, соответствующую спецификациям вашего автомобиля.
- Ткань или ветошь: Для протирания инструментов и удаления пролитой жидкости.
- Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать контакта с химическими веществами и грязью.
Подготовка рабочего места:
Перед началом работы убедитесь, что у вас есть достаточно пространства для выполнения всех манипуляций. Уберите лишние предметы, чтобы не мешать процессу. Также проверьте наличие хорошего освещения, так как работа с мелкими деталями требует внимательности.
После того как все инструменты собраны и рабочее место подготовлено, можно переходить к диагностике и замене главного цилиндра сцепления. Следует помнить, что правильная подготовка является залогом успешного выполнения работы и минимизации возможных проблем в будущем.
Проверка состояния других компонентов системы сцепления
При диагностике главного цилиндра сцепления КАМАЗ 65115 важно не только проверить его состояние, но и обратить внимание на другие компоненты системы сцепления, так как они могут влиять на работу главного цилиндра и, соответственно, на общую эффективность сцепления.
Первым делом стоит проверить рабочий цилиндр сцепления. Он отвечает за передачу усилия от главного цилиндра к сцеплению. Если рабочий цилиндр имеет утечки или повреждения, это может привести к недостаточному давлению в системе и, как следствие, к плохому сцеплению. Для проверки рабочего цилиндра необходимо осмотреть его на наличие видимых повреждений, а также провести тест на наличие утечек жидкости.
Следующим важным элементом является педаль сцепления. Педаль должна свободно перемещаться и не иметь заеданий. Если педаль сцепления заедает или требует значительных усилий для нажатия, это может указывать на проблемы в системе, такие как загрязнение или износ подшипников. Также стоит проверить, правильно ли отрегулирована педаль, так как неправильная регулировка может привести к неправильной работе всей системы.
Не менее важным является трубопровод сцепления, который соединяет главный и рабочий цилиндры. Трубопровод должен быть целым, без трещин и коррозии. Любые повреждения трубопровода могут привести к утечкам жидкости и, как следствие, к снижению давления в системе. Рекомендуется также проверить соединения на герметичность.
Кроме того, стоит обратить внимание на сцепление в целом. Износ дисков сцепления, повреждение пружин или других компонентов может негативно сказаться на работе главного цилиндра. Для диагностики состояния сцепления необходимо провести визуальный осмотр и, при необходимости, произвести его демонтаж для более детального анализа.
Наконец, не забывайте о жидкости сцепления. Она должна быть чистой и находиться на нужном уровне. Загрязненная или стареющая жидкость может привести к снижению эффективности работы системы. Рекомендуется периодически менять жидкость согласно рекомендациям производителя.
Таким образом, для полноценной диагностики главного цилиндра сцепления КАМАЗ 65115 необходимо учитывать состояние всех компонентов системы сцепления. Это позволит не только выявить существующие проблемы, но и предотвратить их возникновение в будущем.
Диагностика и замена рабочих цилиндров
Рабочие цилиндры сцепления являются важной частью системы управления сцеплением автомобиля КАМАЗ 65115. Их правильная работа обеспечивает надежное сцепление и расцепление трансмиссии, что критически важно для безопасного и эффективного управления автомобилем. В данной части статьи мы рассмотрим основные методы диагностики и замены рабочих цилиндров сцепления.
Диагностика рабочих цилиндров
Первым шагом в диагностике рабочих цилиндров является визуальный осмотр. Необходимо проверить наличие утечек жидкости, трещин или повреждений на корпусе цилиндра. Утечки могут указывать на износ уплотнительных колец или повреждение самого цилиндра.
Следующий этап диагностики включает проверку уровня жидкости в бачке гидравлической системы сцепления. Низкий уровень жидкости может свидетельствовать о наличии утечек или о необходимости замены жидкости. Также стоит обратить внимание на цвет и состояние жидкости: она должна быть прозрачной и не содержать примесей.
Для более глубокой диагностики можно использовать манометр для проверки давления в системе. Нормальное рабочее давление должно соответствовать техническим характеристикам, указанным в руководстве по эксплуатации. Если давление ниже нормы, это может указывать на износ или повреждение рабочих цилиндров.
Замена рабочих цилиндров
Если в процессе диагностики было установлено, что рабочие цилиндры требуют замены, необходимо подготовиться к этому процессу. Для начала потребуется собрать все необходимые инструменты и материалы: новый рабочий цилиндр, гидравлическая жидкость, ключи, отвертки и, возможно, специальные инструменты для снятия и установки цилиндров.
Замена рабочего цилиндра начинается с отключения аккумулятора для предотвращения короткого замыкания. Затем необходимо слить гидравлическую жидкость из системы. Для этого откройте крышку бачка и открутите сливной винт на рабочем цилиндре. После слива жидкости можно приступать к снятию старого цилиндра.
Снимите крепежные болты, которые удерживают рабочий цилиндр на месте, и аккуратно извлеките его из монтажного места. Убедитесь, что все соединения и шланги отключены. Установка нового цилиндра производится в обратном порядке: сначала установите новый цилиндр на место, затем закрепите его болтами и подключите все необходимые шланги.
После установки нового рабочего цилиндра необходимо заполнить систему гидравлической жидкостью и удалить воздух из системы. Для этого откройте клапан на рабочем цилиндре и, удерживая его открытым, прокачайте педаль сцепления до тех пор, пока не начнет выходить чистая жидкость без пузырьков воздуха. Закройте клапан и проверьте уровень жидкости в бачке, при необходимости добавьте жидкость.
Завершив все этапы замены, проверьте работу сцепления, нажав на педаль несколько раз. Если сцепление работает плавно и без посторонних звуков, замена выполнена успешно.
Советы по профилактическому обслуживанию ГЦС
Профилактическое обслуживание главного цилиндра сцепления (ГЦС) является важной частью технического обслуживания автомобиля КАМАЗ 65115. Правильный уход за этой деталью может значительно продлить её срок службы и предотвратить серьезные поломки. Ниже представлены несколько советов, которые помогут вам в этом процессе.
- Регулярная проверка уровня жидкости: Убедитесь, что уровень тормозной жидкости в резервуаре ГЦС всегда находится на оптимальном уровне. Низкий уровень жидкости может привести к недостаточному давлению в системе и, как следствие, к проблемам с работой сцепления.
- Осмотр на наличие утечек: Периодически проверяйте соединения и шланги на наличие утечек жидкости. Утечки могут быть вызваны износом уплотнителей или повреждением шлангов, что требует немедленного внимания.
- Очистка и смазка: Регулярно очищайте область вокруг ГЦС от грязи и пыли. Это поможет избежать попадания загрязнений внутрь системы. Также рекомендуется смазывать подвижные части цилиндра, чтобы обеспечить их нормальную работу.
- Проверка состояния цилиндра: Осматривайте главный цилиндр на наличие трещин, коррозии или других повреждений. Если вы заметили какие-либо дефекты, лучше всего заменить цилиндр, чтобы избежать дальнейших проблем.
- Проверка работы сцепления: Обратите внимание на работу сцепления во время вождения. Если сцепление начинает "пробуксовывать" или не полностью отключается, это может быть признаком неисправности ГЦС или других компонентов системы.
- Замена жидкости: Рекомендуется менять тормозную жидкость каждые два года или в соответствии с рекомендациями производителя. Старая жидкость может терять свои свойства и приводить к ухудшению работы системы.
- Профессиональная диагностика: Если вы заметили какие-либо проблемы с работой сцепления, не откладывайте обращение к специалистам. Профессиональная диагностика поможет выявить неисправности на ранней стадии и предотвратить более серьезные поломки.
Следуя этим простым рекомендациям, вы сможете значительно улучшить состояние главного цилиндра сцепления вашего КАМАЗа 65115 и обеспечить его надежную работу на протяжении долгого времени.
