Датчик температуры ПЖД 14 играет ключевую роль в системе управления двигателем, обеспечивая точное измерение температуры охлаждающей жидкости и способствуя оптимизации работы агрегата. В данной статье мы подробно рассмотрим устройство данного датчика, его проверку и процесс замены, что поможет вам избежать возможных неисправностей и продлить срок службы двигателя. Вы найдете схемы подключения, коды ошибок и таблицы сопротивлений, что сделает диагностику и настройку более понятными и доступными.
Принцип работы и конструктивные особенности сенсора
Датчик температуры ПЖД 14 — это полупроводниковый терморезистор с отрицательным температурным коэффициентом сопротивления (NTC-термистор).
При повышении температуры теплоносителя его электрическое сопротивление снижается, а при охлаждении — возрастает. Такой принцип работы позволяет блоку управления точно определять состояние системы.
Элемент помещен в герметичный корпус из латуни или бронзы с резьбовым соединением, что обеспечивает надежный контакт с охлаждающей жидкостью.
Технические характеристики и диапазоны измерений
Для правильной диагностики важно учитывать, что стандартный датчик ПЖД 14 имеет сопротивление 2 кОм при температуре 25 градусов Цельсия.
Рабочий диапазон устройства составляет от минус 40 до плюс 120 градусов, что полностью удовлетворяет потребности систем предпускового подогрева грузовых автомобилей.
Ключевым параметром является точность измерений в момент запуска, так как от этого зависит работа насоса и свечи накаливания.
Ниже представлена таблица зависимости сопротивления от температуры, используемая для проверки работоспособности элемента с помощью мультиметра.
| Температура, °C | Сопротивление, кОм (min) | Сопротивление, кОм (max) |
|---|---|---|
| 0 | 6.8 | 7.4 |
| 25 | 1.9 | 2.1 |
| 80 | 0.35 | 0.45 |
При проверке следует помнить, что показания могут иметь небольшую погрешность. Однако резкие изменения или обрыв цепи указывают на неисправность.
Если мультиметр показывает бесконечность или ноль при комнатной температуре, элемент необходимо заменить.
Также важно проверять целостность изоляции проводов, так как окисление контактов в разъеме может искажать показания.
⚠️ Внимание: Перед началом измерений обязательно отключите питание подогревателя и дайте двигателю остыть, чтобы избежать ожогов и короткого замыкания.
| Параметр | Описание | Рекомендации по проверке и замене |
|---|---|---|
| Устройство | Датчик температуры ПЖД 14 | Проверить целостность и отсутствие повреждений |
| Рабочий диапазон | -40°C до +150°C | Проверить точность показаний при разных температурах |
| Способ проверки | Мультиметр или тестер температуры | Заменить при несоответствии показаний или повреждении |
| Замена | Процесс замены датчика | Следовать инструкции производителя, использовать оригинальные запчасти |
| Частота проверки | Каждые 10 000 км пробега или 1 раз в год | Регулярно проверять для предотвращения неисправностей |
Интересные факты
Вот несколько интересных фактов о датчике температуры ПЖД 14:
Принцип работы: Датчик температуры ПЖД 14 основан на изменении электрического сопротивления в зависимости от температуры. Это позволяет ему точно измерять температуру в диапазоне, необходимом для работы различных систем, таких как двигатели и трансмиссии.
Проверка и диагностика: Для проверки работоспособности датчика температуры ПЖД 14 можно использовать мультиметр. Измеряя сопротивление датчика при различных температурах, можно определить, соответствует ли его поведение заданным характеристикам. Это позволяет заранее выявить неисправности и избежать серьезных поломок.
Замена и обслуживание: Замена датчика температуры ПЖД 14 обычно не требует сложных инструментов и может быть выполнена самостоятельно. Однако важно соблюдать порядок снятия и установки, чтобы избежать повреждения соединений и обеспечить надежную работу нового датчика. Регулярная проверка и замена этого компонента могут значительно повысить эффективность работы двигателя и снизить расход топлива.
Диагностика неисправностей и коды ошибок
Современные системы управления предпусковыми подогревателями оснащены функцией самодиагностики. Она отображает коды ошибок на экране пульта управления или сигнализирует о них миганием светодиода.
Наиболее распространенные проблемы с температурным датчиком проявляются в виде кодов, указывающих на обрыв цепи или короткое замыкание.
Однако в некоторых случаях система может работать неправильно, не выдавая явного кода ошибки. Это происходит, если показания датчика выходят за пределы допустимого диапазона, хотя электрическая цепь остается исправной.
Анализ типовых сценариев отказа
Если при включении подогревателя он активируется, работает всего несколько секунд и затем отключается с ошибкой перегрева, это может указывать на низкое сопротивление датчика.
Блок управления "считает", что температура жидкости достигла критического уровня, и автоматически прекращает процесс горения.
Если двигатель холодный, но подогрев не запускается, причиной может быть слишком высокое сопротивление датчика, создающее иллюзию, что мотор уже прогрет.
Для точного выявления проблемы необходимо использовать диагностический сканер или мультиметр для проверки цепи.
Важно проверить не только сам датчик, но и состояние проводки, ведущей к блоку управления.
Часто поврежденные жгуты в области рамы или окислившиеся контакты в разъеме могут создавать впечатление неисправного датчика.
Если сопротивление в норме, но ошибка продолжает появляться, проблема может заключаться в самом блоке управления или в программном сбое.
Процедура замены и настройка системы
Замена датчика температуры ПЖД 14 — процесс, не требующий сложного оборудования, но важно строго следовать технологии установки.
Первым этапом всегда является слив охлаждающей жидкости из системы или зажатие патрубков выше места установки сенсора.
Это необходимо, чтобы избежать утечки антифриза после удаления старого элемента.
Демонтаж и установка нового элемента

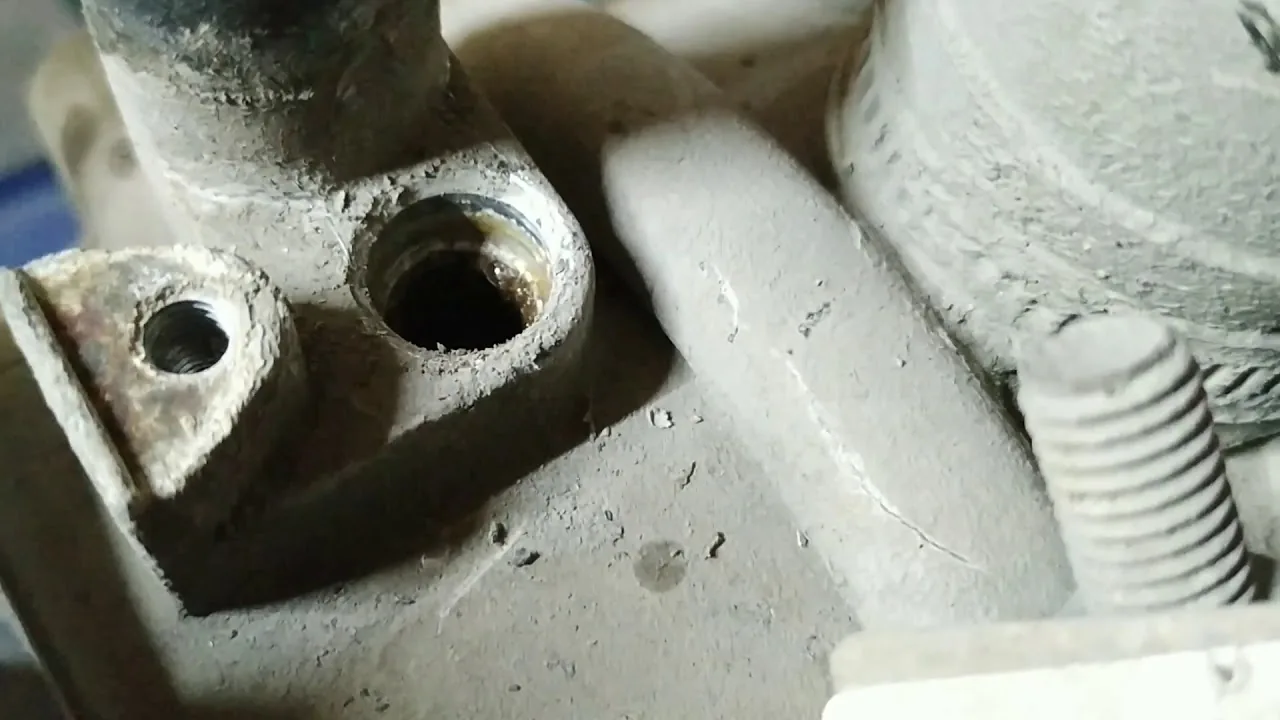

Для демонтажа вам понадобится ключ нужного размера, чаще всего рожковый ключ на 19 или 22 мм, в зависимости от версии корпуса.
Осторожно выкрутите датчик, стараясь не повредить резьбу в теплообменнике подогревателя.
Перед установкой нового элемента рекомендуется обработать его термостойким герметиком или использовать новую медную уплотнительную шайбу.
Закручивайте датчик с умеренной силой, чтобы избежать повреждения резьбы и обеспечить надежную герметичность соединения.
- Обесточьте автомобиль, отсоединив минусовую клемму аккумулятора.
- Слейте часть антифриза из системы охлаждения до уровня ниже датчика.
- Отсоедините электрический разъем от неисправного датчика.
- С помощью ключа выкрутите датчик и извлеките его из корпуса.
- Установите новый датчик с новой прокладкой и затяните его.
- Подключите разъем и залейте охлаждающую жидкость.
- Удалите воздушные пробки из системы.
- Включите питание и проверьте работу ПЖД.
После установки важно удалить воздух из системы, так как воздушный пузырь у датчика может привести к неверным показаниям температуры.
Для этого запустите двигатель и дайте ему поработать на холостых оборотах с открытой крышкой расширительного бачка (если конструкция это позволяет) или прокачайте систему вручную.
Типичные ошибки при обслуживании
В процессе ремонта и диагностики специалисты часто совершают ошибки, которые могут привести к повторным поломкам или неправильной работе системы.
Одной из распространенных проблем является пренебрежение состоянием электрических контактов разъема.
Даже новый датчик может работать некорректно, если в разъеме есть окисление или влага.
- Использование неподходящего герметика — применение обычного силикона вместо термостойкого может привести к разрушению уплотнения при высоких температурах.
- Отсутствие прокачки системы — если не удалить воздух, датчик будет показывать температуру воздуха, а не жидкости, что может вызвать сбои в работе.
- Замена без проверки проводки — установка нового датчика при поврежденном проводе не решит проблему, так как сигнал не дойдет до блока управления.
- Игнорирование качества антифриза — агрессивная или старая охлаждающая жидкость может быстро вывести из строя новый сенсор.
Также важно помнить, что некоторые блоки управления требуют калибровки или сброса ошибок после замены датчика.
Без этой процедуры система может продолжать работать в аварийном режиме, основываясь на устаревших данных.
Рекомендации по эксплуатации в зимний период
Использование предпусковых подогревателей при низких температурах требует внимательного отношения к состоянию датчиков.
Резкие изменения температуры могут вызывать микротрещины в корпусе сенсора или нарушать контакт внутри его элементов.
Перед началом зимнего сезона рекомендуется проводить профилактическую проверку сопротивления датчика.
Профилактика и уход
Регулярно проверяйте разъемы датчиков на наличие влаги и загрязнений.
При мойке двигателя избегайте направлять струю высокого давления на электрические соединения системы подогрева.
Выбирайте качественные антифризы, которые не оставляют отложений на чувствительных компонентах системы.
Если ваш автомобиль долгое время находится на улице, утеплите блок подогревателя, чтобы снизить нагрузку на датчик при запуске.
Следование этим рекомендациям поможет избежать неожиданных сбоев в работе системы подогрева в самый неподходящий момент.
Надежная работа датчика температуры — залог эффективного прогрева двигателя и комфортной эксплуатации грузовика зимой.
Датчик температуры системы подогрева 14 является ключевым элементом, обеспечивающим безопасность и эффективность работы оборудования.
Регулярная проверка его параметров и своевременная замена при выявлении отклонений помогут избежать серьезных поломок и простоев техники.
Использование оригинальных запчастей и соблюдение технологии установки обеспечивают стабильную работу подогревателя в любых климатических условиях.
Сравнение с другими типами датчиков температуры
Датчики температуры играют ключевую роль в различных отраслях, включая промышленность, медицину и бытовую технику. В этом контексте датчик температуры ПЖД 14 выделяется благодаря своим уникальным характеристикам и преимуществам. Однако для более полного понимания его места на рынке важно сравнить его с другими типами датчиков температуры, такими как термопары, термисторы и RTD (резистивные температурные детекторы).
Термопары представляют собой один из самых распространенных типов датчиков температуры. Они работают на основе эффекта Зеебека, при котором возникает электрический потенциал при соединении двух различных металлов. Термопары могут измерять широкий диапазон температур и обладают высокой скоростью реакции. Однако их точность может быть ниже, чем у ПЖД 14, особенно в низкотемпературных диапазонах. Кроме того, термопары требуют калибровки и могут быть подвержены влиянию электромагнитных помех.
Термисторы — это полупроводниковые устройства, которые изменяют свое сопротивление в зависимости от температуры. Они обеспечивают высокую чувствительность и точность в ограниченном диапазоне температур, что делает их идеальными для применения в медицинских и бытовых устройствах. Однако термисторы имеют более узкий диапазон измерений по сравнению с ПЖД 14 и могут быть менее стабильными при высоких температурах.
RTD — это еще один тип датчиков, который использует изменение сопротивления проводника (обычно платины) для определения температуры. RTD известны своей высокой точностью и стабильностью, особенно в широком диапазоне температур. Однако они могут быть более дорогими и менее чувствительными по сравнению с ПЖД 14, что делает их менее подходящими для некоторых приложений, где требуется высокая скорость реакции.
В отличие от вышеперечисленных типов, датчик температуры ПЖД 14 сочетает в себе преимущества различных технологий. Он обеспечивает высокую точность, стабильность и широкий диапазон измерений, что делает его универсальным решением для многих промышленных и бытовых приложений. Кроме того, ПЖД 14 отличается простотой установки и эксплуатации, что снижает затраты на обслуживание и повышает надежность системы в целом.
Таким образом, выбор между датчиком температуры ПЖД 14 и другими типами датчиков зависит от конкретных требований приложения, включая диапазон температур, необходимую точность и бюджет. ПЖД 14 может стать оптимальным выбором для тех, кто ищет надежное и эффективное решение для измерения температуры в различных условиях.
Преимущества и недостатки ПЖД 14
Датчик температуры ПЖД 14 является одним из наиболее распространенных устройств, используемых в различных отраслях, включая промышленность, бытовую технику и системы отопления. Его популярность обусловлена рядом преимуществ, однако, как и любое другое устройство, он имеет свои недостатки.
Преимущества ПЖД 14
- Высокая точность измерений: Датчик ПЖД 14 обеспечивает точные и стабильные показания температуры, что особенно важно в процессах, требующих строгого контроля температурного режима.
- Широкий диапазон рабочих температур: Устройство может функционировать в широком диапазоне температур, что делает его универсальным для различных приложений.
- Надежность: ПЖД 14 отличается высокой надежностью и долговечностью, что позволяет использовать его в условиях, где другие датчики могут выйти из строя.
- Простота установки: Датчик легко устанавливается и подключается к системам, что сокращает время на монтаж и наладку.
- Доступность: ПЖД 14 является экономически выгодным решением, так как его стоимость относительно невысока по сравнению с аналогичными устройствами.
Недостатки ПЖД 14
- Чувствительность к внешним воздействиям: Датчик может быть подвержен влиянию внешних факторов, таких как вибрации или электромагнитные помехи, что может негативно сказаться на точности измерений.
- Ограниченная совместимость: В некоторых случаях ПЖД 14 может не подходить для использования с определенными системами или оборудованием, что требует дополнительных затрат на адаптацию.
- Необходимость в регулярной калибровке: Для поддержания высокой точности измерений требуется периодическая калибровка, что может быть неудобно для пользователей.
- Ограниченная защита от влаги и пыли: В стандартной комплектации датчик может не иметь достаточной защиты от агрессивных сред, что ограничивает его применение в условиях с высокой влажностью или запыленностью.
Таким образом, датчик температуры ПЖД 14 обладает рядом значительных преимуществ, которые делают его привлекательным выбором для многих приложений. Однако, потенциальные пользователи должны учитывать и его недостатки, чтобы обеспечить правильный выбор и эксплуатацию устройства в соответствии с конкретными условиями и требованиями.
Влияние окружающей среды на работу датчика
Датчик температуры ПЖД 14, как и любое другое электронное устройство, подвержен влиянию окружающей среды, что может существенно сказаться на его работе и точности измерений. Основные факторы, влияющие на функционирование датчика, включают температуру окружающего воздуха, влажность, атмосферное давление и наличие загрязняющих веществ.
Температура окружающей среды играет ключевую роль в работе датчика. Датчики, как правило, имеют определенный диапазон рабочих температур, в пределах которого они могут функционировать корректно. Если температура выходит за пределы этого диапазона, это может привести к искажению показаний или даже к поломке устройства. Например, при слишком низких температурах может произойти замерзание элементов датчика, а при высоких температурах — перегрев, что также негативно скажется на его работоспособности.
Влажность воздуха также является важным фактором. Высокая влажность может привести к конденсации влаги на поверхности датчика, что может вызвать короткое замыкание или коррозию внутренних компонентов. Это особенно актуально для датчиков, которые не имеют защиты от влаги. В таких случаях рекомендуется использовать датчики с защитой от влаги или устанавливать их в местах, где вероятность конденсации минимальна.
Атмосферное давление может оказывать влияние на работу датчика, особенно если он используется в условиях значительных перепадов высоты. Изменения давления могут привести к изменению характеристик датчика, что, в свою очередь, может сказаться на точности измерений. Поэтому важно учитывать условия эксплуатации датчика и, при необходимости, проводить его калибровку в зависимости от высоты над уровнем моря.
Наличие загрязняющих веществ в окружающей среде также может негативно сказаться на работе датчика. Пыль, грязь и химические вещества могут оседать на поверхности датчика, что приводит к ухудшению его чувствительности и точности. Для защиты от загрязнений рекомендуется устанавливать датчики в защищенные корпуса или использовать фильтры, которые будут предотвращать попадание частиц на чувствительные элементы устройства.
В заключение, для обеспечения надежной работы датчика температуры ПЖД 14 необходимо учитывать влияние окружающей среды. Правильный выбор места установки, использование защитных средств и регулярная проверка состояния датчика помогут минимизировать негативные последствия и продлить срок службы устройства.
Температурные и влажностные условия
Температурные и влажностные условия, в которых функционирует датчик температуры ПЖД 14, играют ключевую роль в его работе и долговечности. Данный датчик предназначен для измерения температуры в диапазоне от -40°C до +125°C, что делает его подходящим для использования в различных климатических условиях, включая как холодные, так и жаркие регионы.
Важно отметить, что точность измерений датчика может значительно зависеть от внешних факторов, таких как влажность воздуха. ПЖД 14 способен работать при относительной влажности до 100%, что позволяет ему использоваться в условиях высокой влажности, например, в теплицах или на морских платформах. Однако, при повышенной влажности необходимо учитывать возможность конденсации влаги на поверхности датчика, что может привести к искажению показаний. Поэтому рекомендуется устанавливать датчик в местах, защищенных от прямого воздействия влаги.
Кроме того, температурные колебания могут влиять на стабильность работы датчика. Резкие изменения температуры могут вызвать термическое расширение материалов, из которых изготовлен датчик, что в свою очередь может привести к его повреждению или снижению точности. Поэтому важно следить за тем, чтобы датчик не подвергался резким температурным перепадам, особенно в процессе его установки и эксплуатации.
Для обеспечения надежной работы датчика в различных температурных и влажностных условиях рекомендуется проводить регулярные проверки его состояния и калибровки. Это позволит избежать ошибок в измерениях и продлить срок службы устройства. Также стоит учитывать, что при установке датчика в помещениях с высокой влажностью или температурными колебаниями, необходимо использовать дополнительные защитные элементы, такие как защитные кожухи или обогреватели, которые помогут поддерживать стабильные условия работы.
В заключение, правильный выбор места установки и регулярное обслуживание датчика температуры ПЖД 14 в соответствии с температурными и влажностными условиями эксплуатации являются залогом его надежной работы и точности измерений. Следуя этим рекомендациям, можно значительно повысить эффективность использования данного устройства в различных сферах деятельности.
Советы по выбору и покупке датчика
При выборе и покупке датчика температуры ПЖД 14 важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить надежную работу устройства в дальнейшем.
1. Определите тип датчика: Датчики температуры ПЖД 14 могут различаться по типу используемого сенсора. Наиболее распространенные типы включают термисторы и термопары. Выбор типа зависит от условий эксплуатации и требуемой точности измерений. Например, термисторы обеспечивают высокую точность в узком диапазоне температур, тогда как термопары могут использоваться в более широком диапазоне.
2. Учитывайте диапазон температур: Перед покупкой обязательно ознакомьтесь с диапазоном температур, в котором будет работать датчик. Убедитесь, что выбранный вами датчик способен функционировать в условиях, соответствующих вашим требованиям. Например, если датчик будет использоваться в условиях высоких температур, убедитесь, что он имеет соответствующую защиту и может выдерживать такие условия.
3. Проверьте точность и разрешение: Точность измерений и разрешение датчика также являются важными параметрами. Узнайте, какая точность необходима для ваших задач, и выберите датчик, который соответствует этим требованиям. Например, для промышленных приложений может потребоваться высокая точность, в то время как для бытовых нужд может быть достаточно менее точного устройства.
4. Обратите внимание на материал корпуса: Корпус датчика должен быть выполнен из материалов, устойчивых к воздействию окружающей среды, в которой он будет использоваться. Например, если датчик будет установлен в агрессивной среде, выбирайте модели с защитой от коррозии и механических повреждений.
5. Изучите отзывы и рекомендации: Перед покупкой полезно ознакомиться с отзывами других пользователей и рекомендациями специалистов. Это поможет вам избежать распространенных ошибок и выбрать надежный продукт. Обратите внимание на репутацию производителя и качество его продукции.
6. Сравните цены: Цены на датчики температуры ПЖД 14 могут значительно варьироваться в зависимости от производителя и характеристик. Сравните предложения различных поставщиков, чтобы найти оптимальное соотношение цены и качества. Не стоит экономить на качестве, так как это может привести к дополнительным затратам на замену или ремонт в будущем.
7. Убедитесь в наличии гарантии: При покупке датчика обязательно уточните условия гарантии. Надежные производители предлагают гарантию на свою продукцию, что свидетельствует о высоком качестве и надежности устройства. Гарантия также может защитить вас от возможных дефектов и проблем в будущем.
Следуя этим советам, вы сможете выбрать и приобрести датчик температуры ПЖД 14, который будет соответствовать вашим требованиям и обеспечит надежную работу в течение длительного времени.
