В данной статье мы подробно рассмотрим устройство, замену и регулировку датчиков положения (флажков) коробки передач и раздатки автомобилей Камаз. Эти датчики играют ключевую роль в обеспечении корректной работы трансмиссии, а их неисправности могут привести к серьезным проблемам в эксплуатации транспортного средства. Мы предоставим схемы, разберем возможные ошибки и предложим методы их устранения, что поможет владельцам и механикам эффективно диагностировать и устранять неисправности, обеспечивая надежность и безопасность работы автомобилей Камаз.
Устройство и принцип работы индуктивных датчиков положения
Датчик положения, также известный как «флажок», представляет собой индуктивный элемент, который реагирует на изменения магнитного поля при прохождении металлической метки.
В системе управления двигателем Камаз-740 и его версиях эти устройства установлены на картере маховика и корпусе трансмиссии. Это позволяет отслеживать положение коленчатого вала и валов трансмиссии.
Принцип работы основан на электромагнитной индукции: когда вращается зубчатый венец или специальный диск с прорезями, в обмотке датчика возникает электродвижущая сила.
Форма и амплитуда сигнала зависят от расстояния между торцом датчика и зубьями эталонного диска, а также от скорости вращения контролируемого вала.
Датчики коленчатого вала и синхронизации
На двигателях серии Камаз-740.30 и более поздних моделях установлены два ключевых датчика синхронизации на маховике.
Первый датчик считывает данные с венца маховика, имеющего пропуски зубьев. Это позволяет блоку управления (ЭБУ) определять верхнюю мертвую точку (ВМТ) первого цилиндра.
Второй датчик, часто называемый датчиком фазы, реагирует на специальный диск, закрепленный на шестерне распределительного вала или на самом валу.
Точность сигналов этих датчиков важна для определения момента впрыска топлива и угла опережения зажигания. Поэтому их исправное функционирование критически необходимо для работы двигателя.
Если зазор между датчиком и зубьями превышает установленные нормы, сигнал становится недостаточно сильным для обработки микропроцессором блока управления.
| Параметр | Описание | Рекомендации по замене и регулировке |
|---|---|---|
| Устройство флажков | Флажки представляют собой датчики, отвечающие за контроль различных параметров работы автомобиля. | Проверять состояние флажков при каждом ТО. |
| Замена датчиков | Замена производится при неисправности или при достижении срока службы. | Использовать оригинальные запчасти для замены. |
| Регулировка датчиков | Регулировка необходима для точного считывания данных. | Регулировку проводить в сервисном центре с использованием специального оборудования. |
Интересные факты
Вот несколько интересных фактов о флажках в Камазе, их устройстве, замене и регулировке датчиков:
Флажки как индикаторы состояния: Флажки в Камазе используются для отображения состояния различных систем автомобиля, таких как система управления двигателем и трансмиссией. Они помогают водителю быстро оценить состояние автомобиля и выявить возможные неисправности.
Регулировка датчиков: Для правильной работы флажков необходимо точно настраивать датчики, которые отвечают за их активацию. Неправильная регулировка может привести к ложным срабатываниям или, наоборот, к отсутствию сигналов, что может негативно сказаться на безопасности и управляемости автомобиля.
Замена флажков: Замена флажков в Камазе может быть необходима не только в случае их физического повреждения, но и при устаревании или выходе из строя датчиков. Важно использовать оригинальные запчасти и следовать рекомендациям производителя для обеспечения надежной работы системы.
Датчики положения валов КПП и раздаточной коробки
В трансмиссиях моделей 152, 154, ZF установлены датчики, определяющие передачу и скорость вращения выходного вала.
Эти устройства отправляют сигналы на спидометр и в блок управления бортовой системой, что позволяет точно отображать скорость автомобиля.
В раздаточных коробках «флажки» контролируют активацию переднего моста, формируя сигнал для индикатора на приборной панели.
Механическое повреждение штока или смещение датчика могут привести к тому, что система будет «видеть» включенную передачу, даже если вал фактически неподвижен.
Часто проблема заключается не в самом электронном элементе, а в загрязнении торца металлической стружкой или нарушении геометрии крепления.
Симптомы неисправности и методы диагностики
Определить неисправность или неправильную работу датчика положения можно по нескольким характерным признакам, проявляющимся в поведении автомобиля.
Самый очевидный признак — невозможность запустить двигатель с помощью стартера. Стартер может не реагировать или делать несколько оборотов и останавливаться.
Также могут наблюдаться колебания холостого хода, рывки во время движения и увеличенный расход топлива, что связано с рассинхронизацией фаз впрыска.
В некоторых случаях на панели приборов может беспорядочно мигать индикатор нейтрали, а спидометр — показывать неверные значения скорости.
Анализ ошибок через диагностический сканер
Современная диагностика автомобилей начинается с подключения сканера к диагностическому разъему OBD-II или специализированному разъему Камаз.
Блок управления сохраняет коды ошибок, которые указывают на проблемы с сигналами или их несоответствие установленным стандартам.
Наиболее распространены ошибки, связанные с обрывом цепи датчика коленвала или датчика фазы, а также с рассинхронизацией сигналов.
Важно учитывать не только наличие ошибки, но и ее статус — «Активная» или «Сохраненная». Это позволяет определить, является ли проблема актуальной.
Если сканер фиксирует отсутствие сигнала при запуске двигателя с помощью стартера, необходимо проверить целостность жгута проводов и разъемов.
Проверка электрических параметров мультиметром
Если у вас нет диагностического сканера, вы можете провести проверку с помощью мультиметра, установив его в режим измерения сопротивления.
Для этого отключите разъем датчика и измерьте сопротивление между его контактами. Затем сопоставьте полученные данные с указанными в технической документации.
Обычно нормальное сопротивление обмотки индуктивного датчика составляет от 500 до 2000 Ом, в зависимости от модели.
Важно также проверить наличие замыкания на корпус («массу»), что может произойти из-за повреждения изоляции проводов в жгуте.
Кроме того, необходимо измерить напряжение питания, если датчик активный (например, эффект Холла), хотя большинство датчиков на Камазах являются пассивными индуктивными.
| Параметр проверки | Нормальное значение | Признак неисправности |
|---|---|---|
| Сопротивление обмотки | 700 - 1500 Ом | Обрыв (бесконечность) или КЗ (0 Ом) |
| Изоляция на корпус | Бесконечность | Любое значение сопротивления |
| Амплитуда сигнала | Более 1 В (при прокрутке) | Сигнал отсутствует или слишком слабый |
Технология замены и регулировка зазоров
Замена датчика положения требует внимательности и соблюдения технических допусков, от которых зависит надежность сигнала.
Ошибочная установка нового компонента может свести на нет все усилия по ремонту, поэтому важно строго следовать инструкциям.
Работы выполняются на смотровой яме или подъемнике, так как доступ к датчикам маховика и коробки передач часто затруднен.
Замена датчика на картере маховика
Для замены датчика на двигателе необходимо получить доступ к картеру маховика, сняв защитные кожухи при необходимости.
После отключения аккумулятора и разъема датчика выкрутите крепежный болт, фиксирующий устройство в посадочном месте.
Новый датчик устанавливается на прежнее место, но перед окончательной затяжкой важно правильно установить тепловой зазор.
Зазор между датчиком и зубьями венца маховика должен составлять от 0,6 до 1,2 мм. Это можно проверить с помощью набора щупов.
Регулировка зазора осуществляется установкой шайб под корпус датчика или вращением эксцентриковой втулки, если конструкция это позволяет.

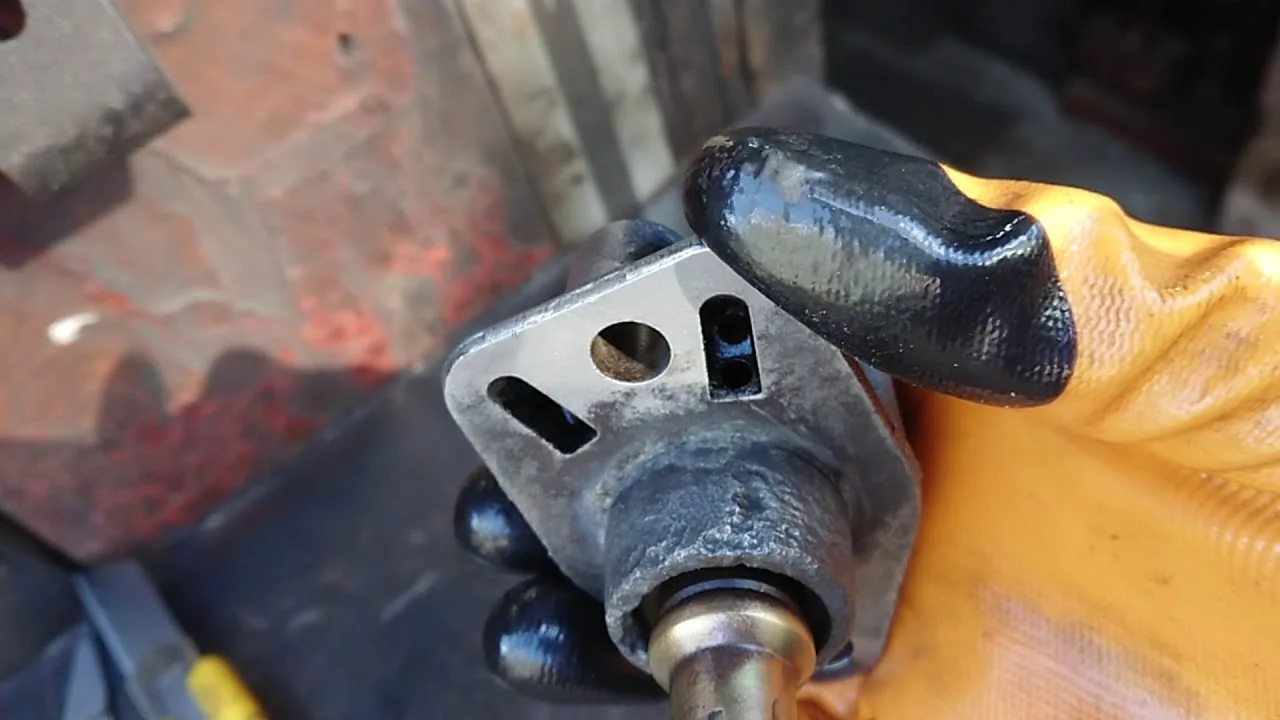

Установка датчиков на КПП и раздатке
Замена на коробках передач осуществляется аналогично: нужно открутить фиксирующий болт и удалить старый элемент.
При установке нового «флажка» важно убедиться, что уплотнительное кольцо в порядке и обеспечивает герметичность, предотвращая утечку масла.
Зазор также имеет значение, но часто он регулируется конструкцией резьбы или прокладками.
После установки проверьте надежность крепления, так как вибрации во время работы грузовика могут ослабить фиксацию.
Заключительный этап — проверка функционирования спидометра и индикаторов на приборной панели после запуска двигателя.
⚠️ Внимание: При установке датчика избегайте чрезмерного давления на корпус, так как пластик может треснуть, что приведет к попаданию влаги внутрь.
Типичные ошибки при обслуживании и ремонте
В процессе диагностики и замены датчиков положения механики и водители часто совершают ошибки, затрудняющие выявление неисправностей.
Недостаток знаний о работе индуктивных систем может привести к замене исправных компонентов и ненужным финансовым расходам.
Рассмотрим распространенные мифы и технические ошибки, чтобы избежать их в будущем.
- Игнорирование металлической стружки — на поверхности магнита датчика скапливаются металлические частицы и стружка, что может экранировать сигнал. Перед установкой нового датчика или возвратом старого необходимо тщательно очистить его торец.
- Отсутствие проверки зазора — установка датчика «на глаз» без использования щупов часто приводит к слишком большому зазору, из-за чего сигнал может пропадать при нагреве двигателя из-за теплового расширения.
- Замена без проверки проводки — проблема может заключаться не в датчике, а в поврежденном проводе или окисленном контакте в разъеме. Замена датчика в таких случаях не даст желаемого результата.
- Использование неоригинальных аналогов — недорогие китайские аналоги могут отличаться по магнитной индуктивности или геометрии, что приводит к неправильной работе ЭБУ даже при соблюдении правильного зазора.
Сравнение методов контроля и влияние на эксплуатацию
Понимание различий между пассивными и активными датчиками, а также между механическими и электронными методами контроля, играет ключевую роль в выборе стратегии ремонта.
На старых моделях Камаз использовались механические приводы спидометра. В качестве «флажка» выступал простой вал, который передавал вращение через трос.
С переходом на электронные системы управления надежность значительно возросла, но появилась зависимость от качества электрических сигналов.
Электронные датчики позволяют реализовать сложные функции, такие как ограничение скорости и мониторинг износа фрикционов, но требуют высокой чистоты сигналов.
Влияние состояния датчиков на ресурс агрегатов
Неправильная работа датчиков положения валов может вызвать некорректное переключение передач в автоматических трансмиссиях. Это, в свою очередь, приводит к ускоренному износу синхронизаторов и фрикционных дисков, что значительно сокращает срок службы дорогостоящей коробки передач.
В двигателе сбившиеся фазы могут вызвать работу на переобогащенной смеси, что может привести к прогару поршней или образованию нагара на форсунках.
Регулярная диагностика и замена «флажков» — важные меры, которые помогают сохранить ресурс ключевых узлов автомобиля.
| Тип датчика | Применение | Особенности установки |
|---|---|---|
| Индуктивный (пассивный) | ДПКВ, ДФ, КПП | Необходим точный зазор, не требует питания |
| Холла (активный) | Современные ЭБУ | Требует подключения питания, менее чувствителен к зазору |
⚠️ Внимание: Использование автомобиля с неисправным датчиком коленвала может привести к неожиданной остановке двигателя во время движения, что создает опасные ситуации на дороге.
Обеспечение надежности системы синхронизации
Надежная работа системы управления двигателем и трансмиссией Камаз зависит от состояния датчиков положения.
Регулярный визуальный контроль разъемов и проводки помогает выявить проблемы до их критического состояния.
Использование качественных запасных частей и соблюдение технологии регулировки зазоров обеспечивают длительный срок службы узлов.
В условиях активной эксплуатации грузовика незаметные детали, такие как «флажки», часто становятся решающим фактором надежности.
Правильная диагностика этих компонентов позволяет сэкономить время и средства, предотвращая серьезные поломки силового агрегата.
Рекомендации по выбору качественных датчиков
При выборе качественных датчиков для флажков в Камазе необходимо учитывать несколько ключевых факторов, которые могут значительно повлиять на их производительность и долговечность. В первую очередь, стоит обратить внимание на производителя. Известные бренды, зарекомендовавшие себя на рынке, часто предлагают более надежные и проверенные решения, что может снизить риск поломок и необходимости частой замены.
Вторым важным аспектом является совместимость датчиков с конкретной моделью Камаза. Необходимо убедиться, что выбранные датчики соответствуют техническим характеристикам и требованиям вашего автомобиля. Это поможет избежать проблем с установкой и дальнейшей эксплуатацией.
Также стоит обратить внимание на материал, из которого изготовлены датчики. Качественные датчики должны быть выполнены из устойчивых к коррозии и механическим повреждениям материалов. Это особенно важно для автомобилей, которые эксплуатируются в сложных условиях, таких как строительные площадки или регионы с суровым климатом.
Не менее важным является и уровень защиты датчиков от внешних воздействий. Датчики с высоким классом защиты (например, IP67) обеспечивают надежную работу в условиях повышенной влажности, пыли и грязи, что критично для грузовых автомобилей.
При выборе датчиков также стоит учитывать их функциональные характеристики, такие как диапазон измерений, точность и скорость реакции. Эти параметры могут варьироваться в зависимости от назначения датчиков и условий эксплуатации, поэтому важно выбрать оптимальные значения для вашего автомобиля.
Наконец, рекомендуется ознакомиться с отзывами других пользователей и специалистами в области обслуживания грузовых автомобилей. Это поможет получить представление о реальной надежности и эффективности выбранных датчиков, а также выявить возможные недостатки.
Следуя этим рекомендациям, вы сможете выбрать качественные датчики для флажков в Камазе, которые обеспечат надежную и бесперебойную работу вашего автомобиля на протяжении долгого времени.
Проверка совместимости с моделью Камаз
Перед тем как приступить к замене или регулировке флажков на Камазе, необходимо убедиться в их совместимости с конкретной моделью автомобиля. Разные модели Камаз могут иметь различные типы датчиков и флажков, что может повлиять на их функциональность и работоспособность.
Для проверки совместимости следует выполнить несколько шагов:
- Изучение технической документации: В первую очередь, необходимо обратиться к руководству по эксплуатации вашего Камаза. В нем содержится информация о типах используемых датчиков и флажков, а также их характеристиках.
- Сравнение номеров запчастей: На флажках и датчиках обычно указываются номера запчастей. Сравните их с номерами, указанными в документации, чтобы убедиться, что они совпадают.
- Консультация с продавцом: Если вы планируете приобрести новые флажки, рекомендуется проконсультироваться с продавцом или специалистом в магазине автозапчастей. Они могут помочь вам выбрать подходящие детали, основываясь на модели вашего Камаза.
- Проверка на совместимость по характеристикам: Обратите внимание на технические характеристики флажков, такие как размеры, рабочее напряжение и другие параметры. Они должны соответствовать требованиям вашего автомобиля.
Также стоит учитывать, что некоторые модели Камаз могут иметь модификации, которые влияют на конструкцию флажков и датчиков. Например, изменения в электронике или механике могут потребовать установки специфических запчастей. Поэтому, если у вас есть сомнения, лучше проконсультироваться с профессионалом или обратиться в сервисный центр.
В заключение, правильная проверка совместимости флажков с моделью Камаз является важным этапом, который поможет избежать проблем с установкой и функционированием новых датчиков. Это не только сэкономит ваше время и деньги, но и обеспечит надежную работу автомобиля в дальнейшем.
Обзор популярных производителей датчиков
На современном рынке существует множество производителей датчиков, которые предлагают широкий ассортимент флажков для автомобилей КамАЗ. Эти устройства играют ключевую роль в обеспечении безопасности и надежности работы транспортных средств. Рассмотрим подробнее несколько популярных брендов, которые зарекомендовали себя на рынке.
1. КамАЗ
Компания КамАЗ, как производитель самих автомобилей, предлагает оригинальные датчики, которые идеально подходят для их моделей. Эти флажки отличаются высоким качеством, надежностью и соответствием всем стандартам. Использование оригинальных запчастей гарантирует долгий срок службы и минимальные проблемы с совместимостью.
2. Bosch
Компания Bosch является одним из ведущих мировых производителей автомобильных компонентов. Датчики, выпускаемые этой компанией, отличаются высокой точностью и долговечностью. Bosch предлагает широкий ассортимент флажков, которые подходят для различных моделей КамАЗ, обеспечивая надежную работу систем автомобиля.
3. Valeo
Valeo — еще один известный производитель, который предлагает качественные датчики для автомобилей. Продукция этой компании отличается инновационными технологиями и высоким уровнем надежности. Датчики Valeo часто используются в качестве альтернативы оригинальным запчастям, обеспечивая отличное соотношение цены и качества.
4. Delphi
Delphi — это компания, которая специализируется на производстве автомобильных компонентов, включая датчики. Продукция Delphi известна своей высокой производительностью и долговечностью. Датчики этого бренда часто выбирают для замены оригинальных флажков, так как они обеспечивают стабильную работу систем автомобиля.
5. Denso
Denso — японская компания, известная своим качественным оборудованием для автомобилей. Датчики Denso отличаются высокой точностью и надежностью, что делает их популярным выбором среди владельцев КамАЗов. Продукция этой компании часто используется как в оригинальных, так и в послепродажных решениях.
При выборе датчиков для КамАЗ важно учитывать не только производителя, но и спецификации, совместимость с конкретной моделью автомобиля, а также отзывы других пользователей. Это поможет избежать проблем с установкой и эксплуатацией, а также обеспечит надежную работу всех систем автомобиля.
Профилактика и обслуживание датчиков
Профилактика и обслуживание датчиков флажков в Камазе являются важными аспектами, которые способствуют надежной работе автомобиля и предотвращают возможные поломки. Датчики флажков отвечают за контроль различных параметров работы двигателя и других систем, и их исправность напрямую влияет на безопасность и эффективность эксплуатации транспортного средства.
Первым шагом в профилактике является регулярная проверка состояния датчиков. Это включает в себя визуальный осмотр на наличие механических повреждений, коррозии или загрязнений. Важно убедиться, что все соединения надежно закреплены и не имеют признаков износа. При обнаружении повреждений необходимо заменить датчик или его компоненты.
Следующим этапом является проверка работоспособности датчиков с помощью диагностического оборудования. Современные сканеры могут предоставить информацию о состоянии датчиков, их отклонениях и возможных ошибках. Регулярная диагностика позволяет выявить проблемы на ранних стадиях и избежать серьезных поломок в будущем.
Кроме того, необходимо следить за состоянием проводки и разъемов, которые соединяют датчики с бортовой системой автомобиля. Плохой контакт или поврежденные провода могут привести к неправильной работе датчиков, что в свою очередь может вызвать сбои в работе двигателя или других систем. Рекомендуется периодически очищать разъемы от загрязнений и проверять их на наличие коррозии.
Замена датчиков должна проводиться в соответствии с рекомендациями производителя. Обычно это происходит в случае, если датчик не подлежит ремонту или его работоспособность не может быть восстановлена. При замене важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью.
Регулировка датчиков также является важной частью обслуживания. Некоторые датчики требуют настройки для обеспечения точности измерений. Это может включать в себя установку определенных параметров в бортовом компьютере или механическую регулировку положения датчика. Необходимо следовать инструкциям производителя и использовать специализированное оборудование для выполнения этой процедуры.
В заключение, профилактика и обслуживание датчиков флажков в Камазе требуют системного подхода и регулярного внимания. Это не только продлевает срок службы автомобиля, но и обеспечивает безопасность на дороге. Следуя рекомендациям по обслуживанию и замене, владельцы Камазов могут значительно снизить риск возникновения неисправностей и повысить общую эффективность работы транспортного средства.
