В данной статье мы подробно рассмотрим устройство и принцип работы воздушных манометров на автомобилях КАМАЗ, а также предоставим пошаговую инструкцию по их диагностике и замене. Правильная работа манометров критически важна для обеспечения надежности пневматической системы тормозов, что напрямую влияет на безопасность движения. Мы также обсудим методы калибровки и устранения распространенных неисправностей, что поможет владельцам и механикам избежать серьезных проблем и продлить срок службы оборудования.
Устройство и принцип работы измерительных приборов
Конструкция стандартного указателя давления на автомобилях КАМАЗ включает механический измеритель и электрический датчик. Механическая часть основана на трубчатой пружине, которая деформируется под воздействием сжатого воздуха. Эта деформация передается через передаточный механизм на стрелку, показывающую значение на циферблате. Надежность узла зависит от качества манжетных уплотнений и отсутствия коррозии внутри механизма.
Электрическая часть, называемая датчиком указателя давления, преобразует механическое перемещение подвижной части в изменение электрического сопротивления. Внутри устройства расположен реостат, ползунок которого движется вместе с трубчатой пружиной. Изменение сопротивления влияет на силу тока в цепи, что отображается отклонением стрелки на приборной панели. Нарушение контакта в реостатной части часто приводит к непредсказуемому поведению стрелки.

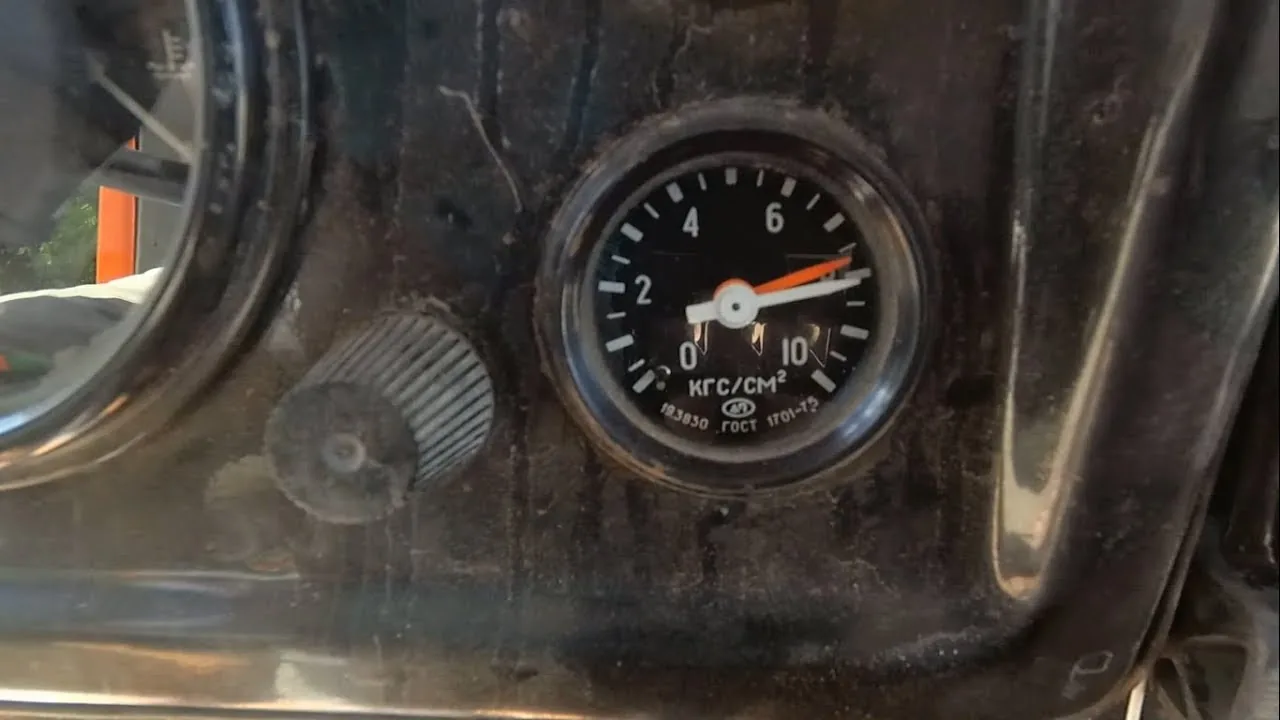

В системе обычно установлены два основных измерительных прибора: один для контроля давления в тормозных контурах, другой — для ресиверов и других потребителей. Каждый из них имеет свой диапазон измерений и класс точности. Несоответствие показаний механического манометра и бортового компьютера может указывать на неисправность электрического датчика, а не на проблемы в пневматической системе.
Герметичность соединения прибора с пневмопроводом обеспечивается резьбовым штуцером. В этом месте часто возникают микротрещины или ослабление затяжки из-за вибрации. Проверка герметичности должна проводиться регулярно, так как даже незначительная утечка в месте установки датчика может искажать реальные показания давления в системе. Использование уплотнительных материалов, устойчивых к воздействию масла и высоких температур, является обязательным требованием при установке.
Типы датчиков и совместимость
Для различных моделей двигателей и их годов выпуска используются разные типы датчиков. Основные различия заключаются в номинальном сопротивлении и конструкции корпуса. На старых версиях, таких как КАМАЗ-5320 и КАМАЗ-5511, применялись датчики с сопротивлением от 159 до 270 Ом. Более современные модели, например, КАМАЗ-65115 и КАМАЗ-5490, могут быть оснащены устройствами с другими электрическими характеристиками.
В таблице ниже представлены основные типы датчиков давления, используемых в технике КАМАЗ:
| Модель датчика | Диапазон сопротивления (Ом) | Применяемость |
|---|---|---|
| 23.3839 | 159–270 | Классические модели (КАМАЗ-5320, 5511) |
| 30.3839 | 240–330 | Современные модификации и Euro-2/3 |
| ММ393 | 133–270 | Аналоги для различных модификаций |
При выборе запасной части важно учитывать не только маркировку, но и тип резьбы. Стандартными размерами для установки в тройник пневмосистемы являются резьбы М10х1 и М12х1,5. Неправильный шаг резьбы может повредить тройник или затруднить герметичную установку. В каталогах запчастей часто можно найти взаимозаменяемые номера, однако электрические параметры должны точно соответствовать схеме конкретного автомобиля.
| Параметр | Описание | Рекомендации по замене |
|---|---|---|
| Тип манометра | Механический или электронный | Заменять на аналогичный тип |
| Диапазон измерений | Укажите диапазон (например, 0-0.5 МПа) | Выбирайте манометр с аналогичным диапазоном |
| Признаки неисправности | Утечка воздуха, неправильные показания | Заменить при первых признаках неисправности |
Интересные факты
Вот несколько интересных фактов о диагностике и замене воздушных манометров на КАМАЗ:
Функция манометра: Воздушные манометры на КАМАЗах играют ключевую роль в системе пневматического торможения. Они обеспечивают точное измерение давления воздуха в системе, что критически важно для безопасной работы тормозов. Неправильные показания манометра могут привести к недостаточному или избыточному давлению, что увеличивает риск аварий.
Диагностика с помощью мультиметра: Для диагностики воздушных манометров можно использовать мультиметр, который позволяет проверить целостность электрических цепей и правильность показаний. Это позволяет быстро выявить неисправности и избежать ненужной замены компонентов, что экономит время и средства.
Замена манометра: При замене воздушного манометра на КАМАЗ важно учитывать не только сам манометр, но и состояние трубопроводов и соединений. Часто проблемы с показаниями давления могут быть вызваны утечками в системе или загрязнением, поэтому перед установкой нового манометра рекомендуется провести полную проверку всей пневматической системы.
Диагностика неисправностей и проверка показаний
Первым сигналом о неисправности измерительной системы является несоответствие показаний манометров, расположенных слева и справа. Если разница между ними превышает допустимые пределы, указанные в технической документации, необходимо незамедлительно провести проверку. Например, если один манометр показывает 6 атмосфер, а другой — 8, нельзя ориентироваться на среднее значение, так как это может привести к неправильной работе тормозных кранов.
Для точной диагностики следует использовать эталонный манометр. Этот прибор подключается к контрольному штуцеру в пневматической системе, который обычно находится на одном из ресиверов или в области тормозной панели. Сравнение показаний стандартного манометра с эталоном позволяет выявить погрешность. Если она превышает 0,15–0,2 МПа, прибор необходимо откалибровать или заменить.
Часто встречающейся проблемой является залипание стрелки или её дрожание. Дрожание обычно вызвано пульсацией воздуха от компрессора при неисправном регуляторе или наличием конденсата в подводящей трубке. Залипание стрелки указывает на механическое повреждение внутренних компонентов устройства или попадание грязи. В некоторых случаях нестабильные показания могут быть вызваны окислением контактов в разъеме подключения датчика.
Проверку электрической цепи следует начинать с визуального осмотра проводки. Если на разъемах обнаружены окислы или влага, их необходимо очистить и высушить. Использование мультиметра для прозвонки цепи позволяет выявить обрыв провода или короткое замыкание на массу. Сопротивление датчика должно плавно изменяться при подаче давления, а резкие колебания показаний на омметре свидетельствуют о износе токопроводящей дорожки внутри датчика.
Методы проверки электрической цепи
Для точного анализа состояния датчика необходимо использовать мультиметр в режиме измерения сопротивления. Процесс проверки требует внимательности и четкого соблюдения последовательности действий. В первую очередь, отсоедините колодку проводов от датчика. Затем измерьте сопротивление между контактами датчика при различных уровнях давления (если есть возможность подать воздух) или в статическом состоянии.
- Отключите аккумулятор автомобиля для безопасности.
- Снимите электрический разъем с датчика давления.
- Подключите щупы мультиметра к контактам датчика.
- Запишите начальное значение сопротивления (без давления).
- Подайте воздух и наблюдайте за изменением показаний.
Если мультиметр показывает бесконечность или ноль вне зависимости от давления, это указывает на неисправность датчика. Рекомендуется также проверить сопротивление изоляции, чтобы исключить возможность утечки тока на корпус. Если нет специального оборудования, можно использовать метод замены — установить исправный датчик. Если показания вернулись в норму, старый прибор следует утилизировать.
Замена датчика и регулировка системы

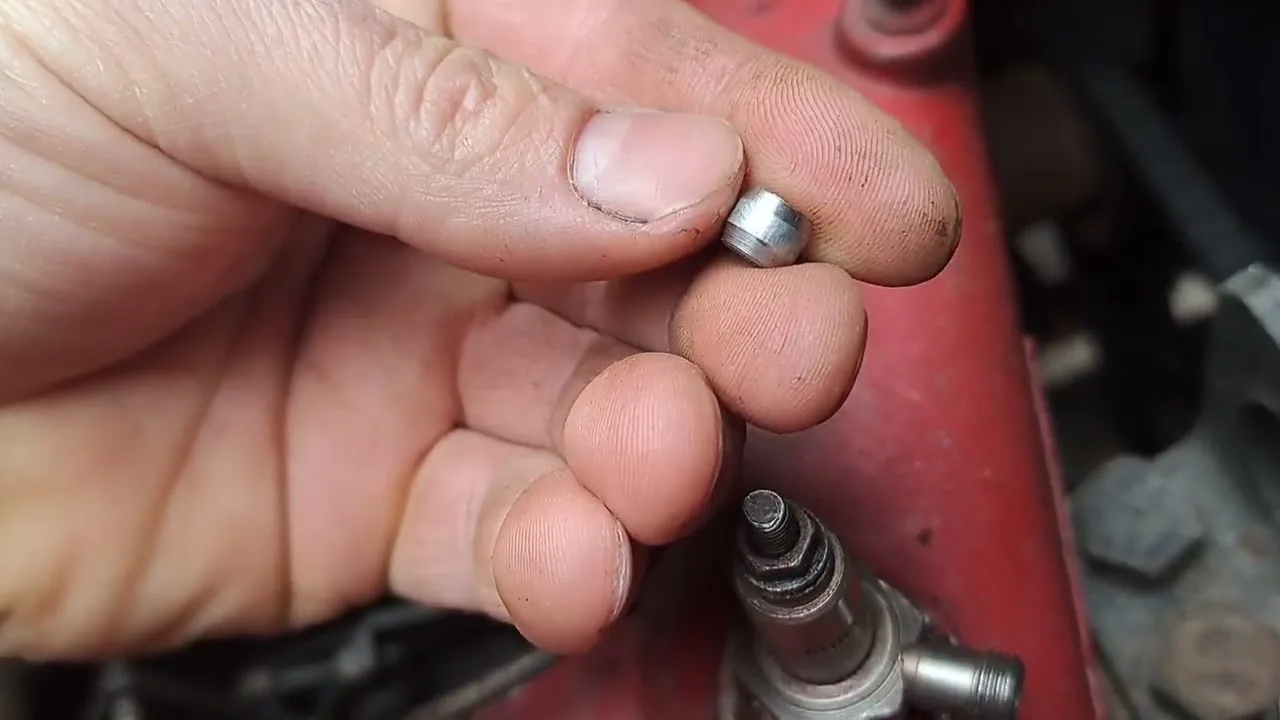

Процесс замены датчика давления на КАМАЗе технически несложен, но требует соблюдения мер безопасности и последовательности действий. Главное условие — полное удаление воздуха из системы перед демонтажом. Пренебрежение этим правилом может привести к выбросу датчика под давлением, что опасно для здоровья. После снятия старого датчика важно тщательно очистить резьбовое отверстие от загрязнений, масла и коррозийных отложений.
Установка нового датчика осуществляется с использованием уплотнительной прокладки или герметика, устойчивого к воздействию масла и высоким температурам. Следует избегать чрезмерного усилия при затягивании, так как это может повредить корпус датчика или сорвать резьбу в алюминиевом тройнике. Рекомендуется использовать динамометрический ключ или действовать с умеренной силой. После установки необходимо проверить соединение на наличие утечек с помощью мыльного раствора.
После замены датчика или манометра важно проверить работоспособность всей системы. Запустите двигатель и дождитесь, пока компрессор накачает воздух до отсечки. Внимательно наблюдайте за поведением стрелок: они должны подниматься плавно, без резких колебаний. Достижение рабочего давления (обычно 6.5–8 атмосфер) должно сопровождаться срабатыванием сигнализатора и переходом компрессора в режим разгрузки.
Калибровка и настройка показаний
В некоторых случаях, особенно при установке неоригинальных устройств, может потребоваться корректировка показаний. Механические манометры иногда имеют регулировочный винт на лицевой панели или на задней стороне корпуса. Поворачивая этот винт, можно установить стрелку в положение «ноль» или откорректировать показания при рабочем давлении. Однако, если погрешность значительная по всей шкале, калибровка не решит проблему — прибор будет неисправен.
На старых моделях КАМАЗ электрическая калибровка отсутствует, и точность обеспечивается конструкцией реостата. В современных автомобилях с электронными блоками управления возможна программная калибровка через диагностический сканер. Для этого специалист подключается к разъему DLC и в меню параметров вводит эталонные значения давления, получая их с образцового манометра.
Манометр лишь отображает информацию, тогда как регулятор отвечает за включение и выключение компрессора. Если манометр работает исправно, но компрессор не отключается при достижении 8 атмосфер, причина кроется в регуляторе, а не в самом измерительном приборе.
⚠️ Важно: Если после замены датчика стрелка показывает нестабильные значения, проверьте состояние массы двигателя и кузова. Плохой контакт массы может вызвать колебания напряжения в бортовой сети, что напрямую сказывается на показаниях электроприборов.
Типичные ошибки при обслуживании
В процессе эксплуатации и ремонта пневматических систем КАМАЗ могут возникать ошибки, которые сводят на нет усилия по диагностике. Часто водители и механики заменяют исправные датчики, не проверив базовые элементы. Осознание распространенных заблуждений помогает сэкономить время и предотвратить повторные поломки.
- Игнорирование состояния трубки подвода — если медная или пластиковая трубка, ведущая к датчику, загрязнена масляным нагаром или пережата, это может привести к занижению или запозданию показаний давления. Перед установкой нового устройства обязательно продуйте канал.
- Использование неподходящих уплотнителей — применение льняной пакли или некачественных герметиков может вызвать их разбухание в масле и повреждение чувствительных частей датчика. Рекомендуется использовать только тефлоновую ленту или медные шайбы.
- Замена только электрической части — при неисправности зачастую меняют лишь сам датчик, оставляя старый тройник, который может быть поврежден вибрацией. Трещины в тройнике могут привести к его внезапному разрушению под давлением.
- Отсутствие проверки после замены — установка нового элемента без последующей проверки герметичности и показаний под нагрузкой. Обязательно проведите цикл накачки и сброса давления после любого вмешательства в систему.
Своевременное выявление и устранение неисправностей манометров помогает поддерживать тормозную систему в рабочем состоянии. Регулярный визуальный осмотр приборов во время движения и плановые проверки с использованием эталонного оборудования — залог безопасности на дороге. Не стоит дожидаться появления красной лампы аварийного давления, так как к этому моменту резерв воздуха может оказаться критически низким.
⚠️ Внимание: Эксплуатация автомобиля с неисправными или отсутствующими манометрами запрещена правилами дорожного движения и техническими регламентами. Это представляет прямую угрозу жизни водителя и окружающих.
В заключение, манометр воздушный КАМАЗ — это не просто стрелка на панели, а ключевой элемент системы активной безопасности. Его исправность обеспечивает водителю достоверную информацию о готовности тормозов к работе. Соблюдение регламентов замены, использование качественных запчастей и грамотная диагностика помогают избежать серьезных аварийных ситуаций на дороге.
Рекомендации по выбору манометра
Выбор воздушного манометра для автомобилей КАМАЗ является важной задачей, так как от его точности и надежности зависит безопасность и эффективность работы транспортного средства. При выборе манометра следует учитывать несколько ключевых факторов.
1. Тип манометра: Существует два основных типа манометров: аналоговые и цифровые. Аналоговые манометры имеют стрелочный механизм и могут быть более привычными для водителей, однако цифровые манометры обеспечивают более высокую точность и легкость считывания показаний. Выбор типа зависит от предпочтений водителя и условий эксплуатации.
2. Диапазон измерений: Важно, чтобы манометр имел подходящий диапазон измерений, соответствующий рабочим условиям автомобиля. Для КАМАЗа, как правило, требуется манометр с диапазоном от 0 до 1,5 бар, но в зависимости от модификации и условий эксплуатации этот диапазон может варьироваться. Перед покупкой стоит уточнить технические характеристики конкретной модели.
3. Качество и надежность: При выборе манометра стоит обращать внимание на производителя и отзывы о его продукции. Рекомендуется выбирать манометры от известных брендов, которые зарекомендовали себя на рынке. Это поможет избежать проблем с точностью измерений и долговечностью устройства.
4. Устойчивость к внешним воздействиям: Манометры, устанавливаемые на КАМАЗ, должны быть устойчивыми к вибрациям, температурным колебаниям и воздействию агрессивных сред. Поэтому стоит обратить внимание на материалы, из которых изготовлен манометр, а также на его защитные свойства.
5. Установка и совместимость: Перед покупкой манометра необходимо убедиться в его совместимости с системой автомобиля. Некоторые модели могут требовать дополнительных адаптеров или креплений. Также стоит учитывать, что установка манометра должна быть выполнена в соответствии с рекомендациями производителя для обеспечения точности работы устройства.
6. Дополнительные функции: Некоторые современные манометры могут обладать дополнительными функциями, такими как возможность подключения к бортовому компьютеру, наличие сигнализации о превышении допустимого давления и другие. Эти функции могут значительно повысить удобство эксплуатации и безопасность автомобиля.
В заключение, выбор воздушного манометра для КАМАЗа требует внимательного подхода и учета множества факторов. Правильный выбор поможет обеспечить надежную работу системы, повысить безопасность и продлить срок службы автомобиля.
Обзор производителей и моделей
Воздушные манометры являются важными компонентами системы пневматического управления на автомобилях КАМАЗ. Они предназначены для измерения давления воздуха в пневматических системах, что позволяет контролировать работу тормозов, подвески и других систем, использующих сжатый воздух. На рынке представлено множество производителей и моделей манометров, что позволяет выбрать оптимальный вариант для конкретной модели КАМАЗа.
Среди наиболее известных производителей воздушных манометров можно выделить следующие компании:
- ТМ "КамАЗ" - собственное производство манометров, которые идеально подходят для всех моделей автомобилей этой марки. Эти манометры отличаются высокой надежностью и точностью измерений.
- ТМ "Волга" - предлагает широкий ассортимент манометров, которые также могут использоваться на автомобилях КАМАЗ. Продукция этой компании известна своей долговечностью и устойчивостью к агрессивным условиям эксплуатации.
- ТМ "Электрон" - производит цифровые манометры, которые обеспечивают более точные показания и удобство в использовании. Эти устройства могут быть интегрированы в электронные системы автомобиля.
- ТМ "Сигнал" - предлагает механические манометры, которые отличаются простотой конструкции и надежностью. Они хорошо зарекомендовали себя в условиях эксплуатации на российских дорогах.
Каждый из этих производителей предлагает различные модели манометров, которые могут отличаться по следующим параметрам:
- Диапазон измерений - манометры могут иметь разные диапазоны измерения давления, что позволяет выбрать устройство в зависимости от требований конкретной системы.
- Тип подключения - манометры могут иметь различные типы соединений, такие как резьбовые или фланцевые, что также важно учитывать при замене.
- Материал корпуса - манометры могут быть выполнены из различных материалов, таких как металл или пластик, что влияет на их устойчивость к внешним воздействиям.
- Класс точности - для некоторых приложений может потребоваться высокая точность измерений, поэтому стоит обратить внимание на класс точности выбранного манометра.
При выборе воздушного манометра для КАМАЗа важно учитывать не только технические характеристики, но и совместимость с существующими системами автомобиля. Рекомендуется также обращать внимание на отзывы пользователей и рекомендации специалистов, чтобы выбрать наиболее подходящую модель для конкретных условий эксплуатации.
Профилактика и обслуживание манометров
Профилактика и обслуживание воздушных манометров на автомобилях КАМАЗ являются важными аспектами, которые способствуют надежной работе системы пневматического торможения и других компонентов, использующих сжатый воздух. Регулярное внимание к этим устройствам позволяет избежать серьезных поломок и обеспечить безопасность эксплуатации автомобиля.
Первым шагом в профилактике манометров является их регулярная проверка на наличие механических повреждений и утечек. Визуальный осмотр должен включать проверку целостности корпуса манометра, состояния соединительных шлангов и фитингов. Если обнаружены трещины, вмятины или другие повреждения, манометр необходимо заменить.
Следующим этапом является проверка точности показаний манометра. Для этого можно использовать эталонный манометр или обратиться в специализированный сервис. Если показания манометра отличаются от эталонных более чем на 5%, это может указывать на необходимость его калибровки или замены.
Также важно следить за состоянием системы сжатого воздуха в целом. Загрязненный фильтр или неисправный компрессор могут привести к неправильной работе манометра. Регулярная замена фильтров и обслуживание компрессора помогут поддерживать систему в исправном состоянии.
При обслуживании манометров следует учитывать и условия эксплуатации автомобиля. В условиях повышенной запыленности или влажности манометры могут быстрее выходить из строя. Поэтому в таких случаях рекомендуется проводить более частые проверки и обслуживание.
Не менее важным аспектом является правильная установка манометра. Он должен быть установлен в соответствии с рекомендациями производителя, чтобы избежать неправильных показаний и повреждений. Установка манометра в местах, подверженных вибрациям или механическим воздействиям, также может негативно сказаться на его работе.
В случае обнаружения неисправностей, таких как постоянное падение давления или отсутствие показаний, необходимо немедленно провести диагностику. Если манометр не подлежит ремонту, его следует заменить на новый, соответствующий техническим характеристикам автомобиля.
Таким образом, регулярная профилактика и обслуживание воздушных манометров на КАМАЗ являются ключевыми факторами, обеспечивающими надежность и безопасность работы автомобиля. Следуя рекомендациям по проверке, обслуживанию и замене манометров, владельцы и операторы автомобилей могут значительно продлить срок службы системы пневматического торможения и избежать дорогостоящих ремонтов.
Частота проверки и замены
Воздушные манометры на автомобилях КАМАЗ играют важную роль в обеспечении безопасной и эффективной работы тормозной системы и пневматических устройств. Регулярная проверка и замена этих приборов необходимы для поддержания их функциональности и предотвращения потенциальных аварийных ситуаций.
Частота проверки воздушных манометров зависит от условий эксплуатации автомобиля, а также от рекомендаций производителя. В общем случае, рекомендуется проводить проверку манометров каждые 10 000 километров пробега или раз в полгода, в зависимости от того, что наступит раньше. В условиях интенсивной эксплуатации, например, при частых поездках по сложным маршрутам или в условиях повышенной запыленности, проверку следует проводить чаще.
При проверке манометров необходимо обращать внимание на их показания. Если манометр показывает значения, которые значительно отличаются от нормальных (например, слишком низкое или слишком высокое давление), это может указывать на неисправность устройства или проблемы в системе. В таких случаях рекомендуется немедленно провести диагностику и, при необходимости, заменить манометр.
Замена воздушного манометра должна проводиться в соответствии с рекомендациями производителя. Обычно это включает в себя отключение питания системы, снятие старого манометра и установку нового. Важно также проверить герметичность соединений и убедиться, что новый манометр правильно откалиброван.
Кроме того, стоит учитывать, что манометры могут подвергаться механическим повреждениям, коррозии или загрязнению, что также может потребовать их замены. Поэтому регулярная визуальная проверка состояния манометра и его соединений является важной частью обслуживания автомобиля.
В заключение, регулярная проверка и замена воздушных манометров на КАМАЗ являются ключевыми аспектами поддержания безопасности и надежности автомобиля. Следуя рекомендациям по частоте проверок и обращая внимание на состояние манометров, водители могут значительно снизить риск возникновения неисправностей и обеспечить бесперебойную работу транспортного средства.
Влияние неисправностей на работу двигателя
Неисправности воздушных манометров могут существенно повлиять на работу двигателя КАМАЗ. Эти устройства отвечают за измерение давления воздуха в системе, что критически важно для правильной работы пневматических систем автомобиля, включая тормоза и подвеску. Пониженное или повышенное давление воздуха может привести к различным проблемам, включая ухудшение тормозных характеристик, нестабильную работу двигателя и даже его повреждение.
Одной из основных функций воздушного манометра является контроль давления в системе. Если манометр неисправен, это может привести к неправильным показаниям, что, в свою очередь, может вызвать недостаточное или избыточное давление в пневматической системе. Например, недостаточное давление может привести к тому, что тормоза не сработают должным образом, что создаст опасные ситуации на дороге. С другой стороны, избыточное давление может вызвать повреждение компонентов системы, таких как шланги и клапаны.
Кроме того, неисправный манометр может затруднить диагностику других проблем в системе. Водитель или механик может не заметить, что давление воздуха не соответствует норме, и, следовательно, не сможет выявить и устранить основную причину неисправности. Это может привести к более серьезным поломкам и дорогостоящему ремонту в будущем.
Важно отметить, что регулярная проверка и калибровка воздушных манометров являются необходимыми мерами для поддержания надежной работы автомобиля. Рекомендуется проводить диагностику манометров не реже одного раза в год или при каждом техническом обслуживании. При обнаружении неисправностей необходимо незамедлительно заменить манометр, чтобы избежать негативных последствий для работы двигателя и системы в целом.
В заключение, неисправности воздушных манометров могут оказать значительное влияние на работу двигателя КАМАЗ. Поэтому важно следить за состоянием этих устройств и проводить их диагностику и замену при необходимости. Это поможет обеспечить безопасность и надежность автомобиля на дороге.
