Датчик аварийного давления воздуха на автомобилях Камаз играет ключевую роль в обеспечении безопасности и надежности работы системы пневматического торможения. В данной статье мы подробно рассмотрим процесс диагностики этого важного элемента, а также предоставим информацию о кодах ошибок, которые могут возникнуть в ЭСУ, и пошаговую инструкцию по его замене. Знание о том, как правильно проверять и устранять неисправности датчика, поможет избежать серьезных проблем на дороге и продлить срок службы вашего автомобиля.
Принцип работы и расположение датчиков в системе
Пневматическая система грузовиков Камаз состоит из нескольких контуров, каждый из которых управляется своими датчиками. Датчик аварийного давления, также называемый датчиком включения сигнализатора, — это электрическое устройство, которое может быть нормально замкнутым или нормально разомкнутым. Он реагирует на изменения давления воздуха. Когда давление достигает установленного порога, обычно в диапазоне 45-65 кПа (0.45-0.65 кгс/см²), контакты либо размыкаются, либо замыкаются, что приводит к отключению или включению цепи контрольной лампы.

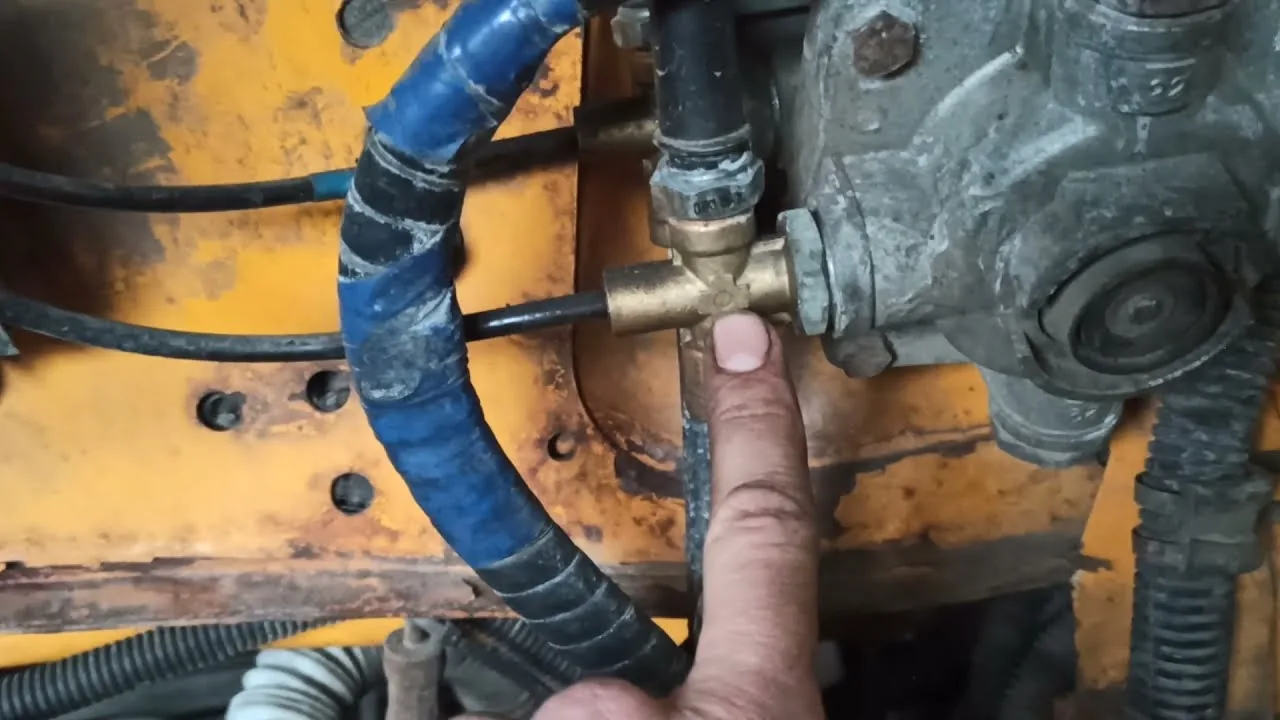

Расположение контрольных элементов зависит от модели шасси и года выпуска автомобиля. На традиционных моделях с распределительным приводом тормозов датчики размещаются непосредственно на ресиверах или рядом с тормозными кранами. В более современных версиях с электронным управлением (EBS) информация о давлении считывается электронными сенсорами, которые передают данные по шине CAN. Однако резервные механические датчики для аварийной лампы обычно сохраняются.
Конструкция и типы датчиков
В основе конструкции лежит мембранный механизм, который под давлением сжатого воздуха преодолевает сопротивление пружины и перемещает шток с контактами. В зависимости от модели, датчики могут быть одноконтактными, контролирующими один контур, или двухконтактными, обслуживающими сразу две цепи. Наиболее распространены устройства с резьбовым соединением М22х1.5, что является стандартом для пневматических систем грузовых автомобилей.
Электрическая часть устройства выполнена в герметичном корпусе с разъемом, который защищает контакты от влаги и загрязнений. Важно помнить, что внутри датчика могут скапливаться конденсат и продукты износа компрессора, что приводит к окислению контактов и ложным срабатываниям. Регулярная продувка системы и слив конденсата из ресиверов помогут продлить срок службы этих элементов.
⚠️ Внимание: Перед заменой датчика обязательно заглушите двигатель, установите автомобиль на стояночный тормоз и полностью стравите воздух из пневмосистемы. Демонтаж датчика под давлением может быть опасен из-за возможного вылета деталей или резкого выхода воздуха.
Существует два основных типа датчиков по принципу работы: на размыкание и на замыкание цепи. В стандартной проводке Камаз чаще всего используется схема, при которой при нормальном давлении контакты разомкнуты, и лампа не горит. При снижении давления контакты замыкаются на массу, и загорается сигнализатор. Знание типа установленного датчика необходимо для корректной диагностики с помощью мультиметра.
| Признак неисправности | Возможные причины | Способы устранения |
|---|---|---|
| Индикатор давления не загорается | Неисправен датчик | Заменить датчик |
| Индикатор давления горит постоянно | Повреждение проводки или разъемов | Проверить и восстановить соединения |
| Давление воздуха ниже нормы | Утечка воздуха в системе | Проверить систему на утечки |
| Давление воздуха выше нормы | Неисправность регулятора давления | Проверить и заменить регулятор |
| Периодические сбои в показаниях | Неправильная установка датчика | Перепроверить установку и калибровку |
| Шум или вибрация при работе датчика | Механическое повреждение | Проверить на наличие повреждений |
Интересные факты
Вот несколько интересных фактов о датчике аварийного давления воздуха на Камазе, его диагностике и устранении неисправностей:
Функция безопасности: Датчик аварийного давления воздуха на Камазе играет критическую роль в системе пневматического торможения. Он обеспечивает безопасность, предупреждая водителя о падении давления в системе, что может привести к потере тормозной эффективности. Это особенно важно для грузовых автомобилей, которые перевозят тяжелые грузы.
Диагностика с помощью мультиметра: Для диагностики датчика аварийного давления воздуха можно использовать мультиметр. Проверка его сопротивления и напряжения позволяет определить, работает ли датчик корректно. Если значения выходят за пределы нормы, это может указывать на неисправность самого датчика или проблемы в проводке.
Частые причины неисправностей: Одной из распространенных причин неисправностей датчика является загрязнение или повреждение его мембраны, что может происходить из-за попадания влаги или частиц грязи в систему. Регулярная проверка и обслуживание пневматической системы могут значительно продлить срок службы датчика и предотвратить аварийные ситуации.
Диагностика неисправностей и коды ошибок
Проверка работоспособности датчика начинается с визуального анализа проводки и разъемов. Окисление контактов, поврежденные провода или ненадежные соединения разъемов — распространенные причины нестабильной работы системы сигнализации. Если внешних дефектов не обнаружено, следует перейти к инструментальной проверке с использованием манометра и мультиметра. Показания штатных приборов на панели могут быть неточными, поэтому рекомендуется использовать калиброванный контрольный манометр.
Для автомобилей с электронным управлением двигателем важным шагом является считывание кодов ошибок. Система самодиагностики может фиксировать обрыв цепи датчика или короткое замыкание. Например, в системе Bosch могут возникать коды, указывающие на низкий уровень сигнала в цепи тормозов или сцепления. Расшифровка этих кодов помогает сузить область поиска неисправностей.
Проверка электрической цепи мультиметром
Для проверки необходимо отсоединить разъем от датчика. Включите зажигание, но не запускайте двигатель. С помощью мультиметра в режиме прозвонки или измерения сопротивления проверьте наличие напряжения на контактах разъема. Один из проводов должен иметь положительный потенциал (обычно 24В), поступающий от контрольной лампы или ЭСУ.
Затем проверьте сам датчик. При отсутствии давления в системе (двигатель выключен, воздух стравлен) контакты датчика должны быть замкнуты (сопротивление близко к нулю). Если подать воздух от компрессора или другого источника и повысить давление выше 6 атмосфер, контакты должны разомкнуться (сопротивление должно быть бесконечным). Если датчик показывает связь в обоих состояниях или не реагирует вовсе, он неисправен.
В таблице ниже представлены стандартные параметры для проверки работоспособности датчика:
| Параметр | Нормальное значение | Допустимое отклонение |
|---|---|---|
| Давление включения (замыкание) | 45-65 кПа | ±10 кПа |
| Давление выключения (размыкание) | 65-85 кПа | ±10 кПа |
| Сопротивление изоляции | > 10 МОм | - |
Анализ кодов ошибок ЭСУ
При подключении диагностического сканера к разъему OBD-II или специализированному разъему Камаз важно обратить внимание на активные и сохраненные коды ошибок. Ошибки, связанные с датчиком давления, обычно имеют коды в диапазоне P0xxx или Sxxx, в зависимости от используемого протокола. Например, ошибка «Низкое давление в контуре 1» может указывать как на реальную утечку, так и на неисправность самого датчика.
Важно различать ошибки «обрыв цепи» и «некорректный сигнал». Обрыв цепи чаще всего означает физический разрыв провода или отсутствие контакта в разъеме. Некорректный сигнал указывает на то, что датчик работает электрически, но его мембрана может быть залипшей или калибровка сбилась, что приводит к передаче неверных данных о давлении в системе.
Если сканер показывает наличие давления в системе (например, 8 бар), а индикатор аварийного давления продолжает гореть, это может свидетельствовать о неисправности цепи аварийной сигнализации или отдельного аварийного датчика, который не связан с основным контуром управления тормозами. В таких случаях проверка с помощью мультиметра обеспечит наиболее точные результаты.
Процедура замены и регулировка давления
Замена датчика аварийного давления — процесс, не требующий специализированного инструмента, но требующий внимательности и аккуратности. Главная цель — обеспечить надежную герметичность соединения и корректную электрическую связь. Перед началом работы убедитесь, что давление в ресиверах полностью сброшено через конденсатные клапаны.
Снятие старого датчика выполняется с помощью ключа нужного размера, обычно 24 или 27 мм. После выкручивания датчика рекомендуется тщательно продуть место установки сжатым воздухом, чтобы удалить грязь, которая может попасть в новый датчик или забить канал для подвода давления.
Установка нового элемента
Новый датчик устанавливается вручную до упора, затем его нужно затянуть ключом. Важно помнить, что чрезмерное усилие при затяжке может повредить резьбу или деформировать корпус датчика, поэтому следует быть осторожным. Рекомендуемый момент затяжки составляет 30-40 Нм. После установки подключите электрический разъем до характерного щелчка фиксаторов.
После завершения сборки запустите двигатель и проверьте процесс накачки воздуха. Индикатор аварийного давления должен погаснуть, как только стрелки манометров достигнут отметки 5-6 атмосфер. Если индикатор гаснет позже или не гаснет вовсе, необходимо повторно проверить систему.
В некоторых случаях, особенно при использовании неоригинальных запчастей, может потребоваться подобрать датчик с другими характеристиками срабатывания. Регулировка стандартных датчиков невозможна, так как они запаяны или залиты компаундом на заводе. Если параметры не соответствуют, необходимо заменить изделие.
Типичные ошибки при обслуживании
В процессе диагностики и ремонта автомобилей водители и механики часто совершают ошибки, затрудняющие выявление неисправностей. Изучение этих ошибок помогает быстрее находить решения и предотвращать повторные поломки. Ниже представлен список наиболее распространенных заблуждений.
- Игнорирование состояния проводки — часто заменяют датчик, хотя настоящая проблема заключается в окисленном разъеме или поврежденном проводе, ведущем к лампе. Всегда начинайте с проверки электрической цепи.
- Использование неподходящих уплотнителей — применение льняной пакли или силиконового герметика может привести к засорению внутреннего канала датчика, что делает его нечувствительным к изменениям давления.
- Неверная интерпретация показаний — диагностика системы только по штатным манометрам на панели может быть ошибочной, так как они могут иметь значительную погрешность или быть неисправными.
- Отсутствие продувки перед установкой — установка нового датчика в загрязненное гнездо без предварительной очистки и продувки канала.
Сравнение методов диагностики показывает, что комплексный подход обеспечивает наилучшие результаты. Использование только визуального метода часто приводит к ошибочным выводам, тогда как сочетание инструментальной проверки и анализа кодов ошибок позволяет выявить проблему с точностью до 95%.
| Метод | Эффективность | Необходимое оборудование |
|---|---|---|
| Визуальный осмотр | Низкая (30%) | Нет |
| Диагностический сканер | Высокая (80%) | Ноутбук, адаптер, ПО |
| Мультиметр + манометр | Максимальная (95%) | Тестер, контрольный манометр |
⚠️ Внимание: Эксплуатация автомобиля с неисправным датчиком аварийного давления запрещена. Вы можете не заметить критическое падение давления в тормозной системе, что может привести к аварии. При частом загорании лампы без видимых причин немедленно обратитесь в сервис.
Для владельцев автомобилей с большим пробегом актуальна проблема вибрации контактов. Постоянные колебания могут вызывать кратковременное размыкание цепи исправного датчика, что приводит к миганию лампы. В таких случаях полезно проверить надежность крепления датчика и жгута проводов.
Обеспечение безопасности тормозной системы
Надежность датчика аварийного давления критически важна для безопасности на дороге. Этот компактный элемент соединяет механическую часть пневмосистемы с водителем. Быстрая реакция на его сигналы помогает избежать отказа тормозов в критических ситуациях.
Регулярное техническое обслуживание, включая проверку давления, удаление конденсата и визуальный осмотр электрооборудования, значительно снижает риск неожиданных поломок. Использование оригинальных запчастей или аналогов от проверенных производителей гарантирует соответствие характеристик срабатывания требованиям завода-изготовителя.
Таким образом, поддержание исправности системы контроля давления — это не только соблюдение правил дорожного движения, но и забота о своей безопасности и безопасности других участников. Знание принципов работы и умение быстро выявлять неисправности датчика позволяют водителю уверенно оценивать техническое состояние своего грузовика и сохранять мобильность.
Методы тестирования датчика на стенде
Тестирование датчика аварийного давления воздуха на стенде является важным этапом диагностики, позволяющим выявить неисправности и оценить его работоспособность. Для проведения тестирования необходимо использовать специальное оборудование, которое имитирует условия работы датчика. Рассмотрим основные методы и этапы тестирования.
1. Подготовка к тестированию
Перед началом тестирования необходимо подготовить стенд, который будет включать в себя манометр, источник сжатого воздуха, а также соединительные элементы для подключения датчика. Убедитесь, что все компоненты находятся в исправном состоянии и соответствуют требованиям безопасности.
2. Подключение датчика
Датчик аварийного давления воздуха подключается к стенду с помощью шлангов и переходников. Важно обеспечить герметичность соединений, чтобы избежать утечек воздуха, которые могут исказить результаты тестирования. Также следует проверить, что датчик правильно ориентирован и установлен в соответствии с рекомендациями производителя.
3. Проведение теста на давление
После подключения датчика к стенду можно начинать тестирование. Постепенно увеличивайте давление в системе, используя источник сжатого воздуха. Важно следить за показаниями манометра и фиксировать значения давления, при которых датчик должен срабатывать. Обычно для этого используются два уровня давления: рабочий и аварийный.
4. Сравнение показаний
При достижении заданных уровней давления необходимо сравнить показания, которые выдает датчик, с показаниями манометра. Если значения совпадают или находятся в допустимых пределах, датчик функционирует корректно. В противном случае следует провести дальнейшую диагностику, чтобы определить причину неисправности.
5. Проверка на герметичность
После завершения теста на давление важно проверить герметичность самого датчика. Для этого можно использовать метод погружения в воду или специальные герметизирующие жидкости. Если на поверхности датчика появляются пузырьки, это свидетельствует о наличии утечек, что требует замены или ремонта устройства.
6. Анализ результатов
По окончании тестирования необходимо проанализировать полученные результаты. Если датчик не соответствует установленным стандартам, следует рассмотреть возможность его ремонта или замены. Также важно учитывать, что неисправности могут быть вызваны не только самим датчиком, но и другими компонентами системы, такими как компрессор или трубопроводы.
7. Документация и рекомендации
Все результаты тестирования должны быть задокументированы. Это поможет в будущем при проведении планового обслуживания и диагностики. Рекомендуется также составить список рекомендаций по эксплуатации и обслуживанию датчика, чтобы минимизировать риск возникновения неисправностей.
Таким образом, тестирование датчика аварийного давления воздуха на стенде является важным процессом, который позволяет обеспечить надежную работу системы и предотвратить возможные аварийные ситуации. Правильное выполнение всех этапов тестирования гарантирует точность результатов и долговечность оборудования.
Использование специализированного оборудования
Для диагностики и устранения неисправностей датчика аварийного давления воздуха на автомобилях Камаз необходимо использовать специализированное оборудование, которое позволяет точно определить состояние датчика и его работоспособность. К таким инструментам относятся манометры, мультиметры, а также специализированные диагностические сканеры.
Манометры используются для измерения давления в системе пневматики. С их помощью можно проверить, соответствует ли давление в системе нормам, установленным производителем. Для этого манометр подключается к соответствующему выходу системы, и производится замер давления. Если показания манометра значительно отличаются от нормальных значений, это может указывать на неисправность датчика или других компонентов системы.
Мультиметры, в свою очередь, позволяют проверить электрические параметры датчика. С их помощью можно измерить сопротивление, напряжение и ток, что поможет выявить возможные проблемы в электрической цепи. Для проверки датчика необходимо отключить его от системы и подключить мультиметр к выводам датчика. Сравнив полученные значения с техническими характеристиками, можно определить, исправен ли датчик или требует замены.
Специализированные диагностические сканеры позволяют проводить более глубокую диагностику системы. Они могут считывать коды ошибок, которые возникают в результате неисправностей, а также предоставлять информацию о состоянии различных датчиков и систем автомобиля. Использование сканера значительно упрощает процесс диагностики, так как позволяет быстро выявить проблему и определить ее источник.
Кроме того, важно учитывать, что для корректной работы датчика аварийного давления воздуха необходимо регулярное техническое обслуживание всей пневматической системы автомобиля. Это включает в себя проверку герметичности соединений, состояние шлангов и трубок, а также чистоту фильтров. Наличие загрязнений или повреждений в системе может привести к неправильной работе датчика, что в свою очередь может вызвать серьезные проблемы в эксплуатации автомобиля.
Таким образом, использование специализированного оборудования для диагностики и устранения неисправностей датчика аварийного давления воздуха на Камазе является необходимым этапом, который позволяет обеспечить надежную и безопасную работу автомобиля. Регулярные проверки и своевременное устранение неисправностей помогут избежать серьезных поломок и продлить срок службы транспортного средства.
Рекомендации по профилактическому обслуживанию
Профилактическое обслуживание датчика аварийного давления воздуха на автомобилях Камаз является важной частью общего технического обслуживания. Правильная эксплуатация и регулярная проверка данного устройства помогут избежать серьезных поломок и обеспечить безопасность на дороге.
1. Регулярная проверка состояния датчика
Рекомендуется проводить визуальный осмотр датчика аварийного давления воздуха не реже одного раза в месяц. Обратите внимание на наличие механических повреждений, коррозии или загрязнений. Если датчик имеет видимые повреждения, его необходимо заменить.
2. Проверка электрических соединений
Проблемы с электрическими соединениями могут привести к неправильной работе датчика. Регулярно проверяйте состояние проводов и разъемов, убедитесь, что они надежно закреплены и не имеют повреждений. При необходимости очистите контакты от окислов и грязи.
3. Калибровка датчика
Калибровка датчика должна проводиться в соответствии с рекомендациями производителя. Это поможет обеспечить точность показаний и предотвратить ложные срабатывания. Если вы заметили, что показания датчика не соответствуют реальному давлению, рекомендуется обратиться к специалистам для проведения калибровки.
4. Замена фильтров
Загрязненные фильтры могут негативно сказаться на работе датчика. Регулярно проверяйте и при необходимости заменяйте фильтры в системе подачи воздуха. Это поможет избежать попадания частиц грязи и пыли в датчик, что может привести к его выходу из строя.
5. Обслуживание системы пневматики
Датчик аварийного давления воздуха является частью системы пневматики автомобиля. Поэтому важно следить за состоянием всей системы: проверять герметичность соединений, состояние шлангов и компрессора. Устранение утечек и своевременная замена изношенных элементов системы помогут продлить срок службы датчика.
6. Использование качественных запчастей
При замене датчика или его компонентов всегда выбирайте оригинальные или качественные аналоги. Использование некачественных запчастей может привести к быстрому выходу из строя устройства и, как следствие, к аварийным ситуациям на дороге.
7. Обучение персонала
Если вы управляете автопарком, важно обучить персонал основам диагностики и обслуживания датчиков аварийного давления. Это поможет своевременно выявлять и устранять неисправности, что в свою очередь повысит безопасность эксплуатации автомобилей.
Следуя данным рекомендациям, вы сможете значительно снизить риск возникновения неисправностей в системе аварийного давления воздуха и обеспечить надежную работу вашего автомобиля Камаз.
Частота проверок и замены датчиков
Датчики аварийного давления воздуха на автомобилях Камаз играют ключевую роль в обеспечении безопасности и надежности работы пневматической системы. Регулярная проверка и замена этих датчиков необходимы для предотвращения серьезных поломок и аварийных ситуаций. Частота проверок и замены датчиков зависит от нескольких факторов, включая условия эксплуатации автомобиля, его возраст и пробег.
В идеальных условиях, когда автомобиль используется в умеренном климате и на хороших дорогах, рекомендуется проводить проверку датчиков каждые 10 000 - 15 000 километров пробега. Однако в условиях тяжелой эксплуатации, таких как работа в условиях повышенной запыленности, высоких или низких температур, а также при частых перегрузках, частоту проверок следует увеличить до каждых 5 000 - 7 000 километров.
Замена датчиков должна проводиться не реже одного раза в два года, даже если визуальный осмотр не выявил явных повреждений. Это связано с тем, что со временем датчики могут терять свою точность и надежность, что может привести к неправильной работе системы и, как следствие, к аварийным ситуациям.
Важно также учитывать, что при замене датчиков следует использовать только оригинальные запчасти или качественные аналоги, так как это напрямую влияет на эффективность работы всей пневматической системы. Некачественные или несовместимые датчики могут привести к неправильным показаниям и, как следствие, к неэффективной работе тормозной системы и других элементов автомобиля.
Кроме того, стоит отметить, что перед заменой датчиков необходимо провести диагностику всей пневматической системы, чтобы исключить возможность наличия других неисправностей, которые могут повлиять на работу датчиков. Это включает в себя проверку состояния компрессора, воздушных фильтров, трубопроводов и других компонентов системы.
В заключение, регулярная проверка и замена датчиков аварийного давления воздуха на автомобилях Камаз являются важными мероприятиями, которые способствуют поддержанию безопасности и надежности транспортного средства. Соблюдение рекомендованных интервалов проверок и замены поможет избежать серьезных поломок и обеспечит долгий срок службы автомобиля.
