Ускорительный клапан полуприцепа играет ключевую роль в обеспечении безопасной и эффективной работы тормозной системы, отвечая за регулировку давления в пневматической системе. В данной статье мы подробно рассмотрим устройство ускорительного клапана, его основные функции и возможные неисправности, а также предоставим пошаговую инструкцию по диагностике, ремонту и настройке. Знание этих аспектов поможет владельцам и механикам своевременно выявлять и устранять проблемы, что в свою очередь повысит надежность и безопасность эксплуатации полуприцепа.
Принцип работы и конструктивные особенности узла
Ускорительный клапан — это пневматическое устройство, предназначенное для сокращения времени срабатывания тормозов колес прицепа. В традиционной системе сигнал от тормозного крана тягача проходит через все соединительные рукава и трубки до тормозных камер, что занимает много времени из-за большого объема пневмосистемы автопоезда. Конструкция клапана позволяет использовать сжатый воздух непосредственно из ресиверов полуприцепа, реагируя на изменения давления в управляющей магистрали.
Внутри устройства находится поршень с эластичной манжетой, который разделяет внутреннюю полость на две части. На одну сторону подается управляющее давление от тягача, а на другую — рабочее давление от ресивера прицепа через впускной клапан. Ключевым моментом является балансировка этих давлений: как только давление в управляющей магистрали снижается (при торможении), поршень смещается, открывая доступ воздуху из ресивера к выходным патрубкам на тормозные камеры. Это обеспечивает практически мгновенное заполнение камер воздухом.

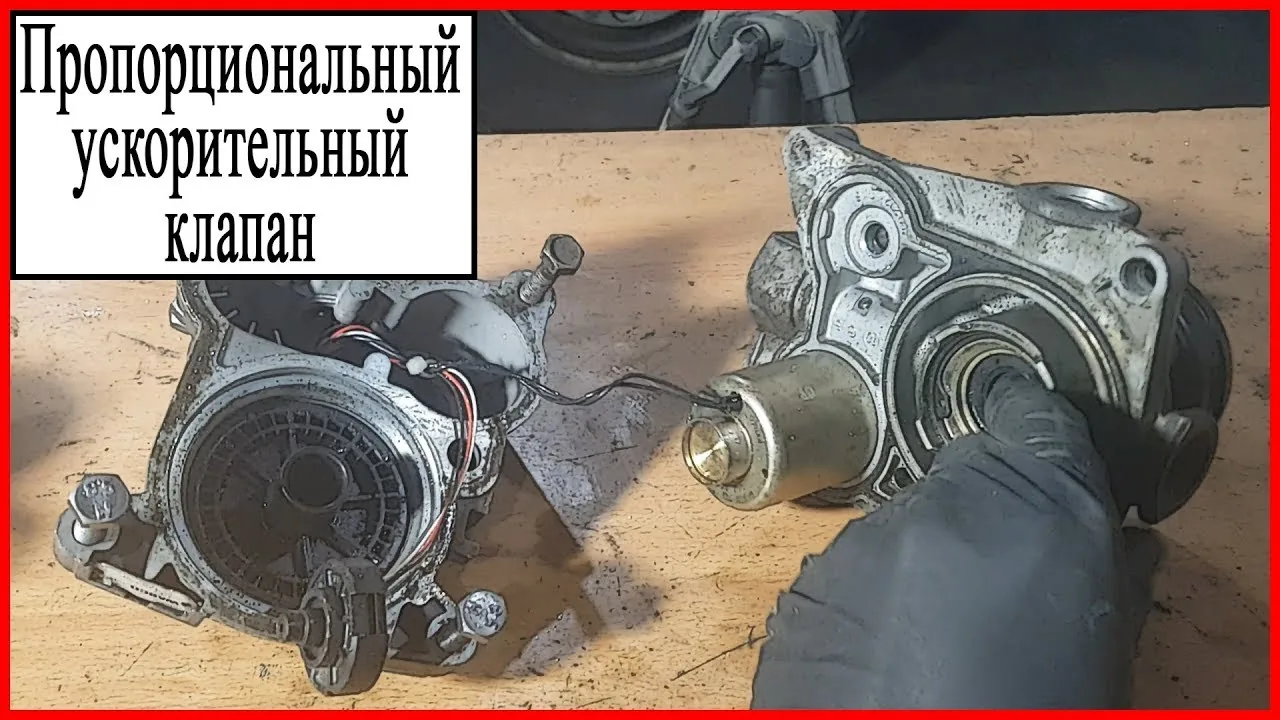

Современные версии, такие как Knorr-Bremse или Wabco, часто имеют дополнительные функции, например, ограничитель давления или встроенный обратный клапан. Эти устройства могут быть оснащены несколькими входными и выходными портами, а также дополнительными управляющими каналами для систем EBS или ABS. Несмотря на различия в компоновке портов, основной принцип работы остается одинаковым для большинства производителей: управление потоком большого объема воздуха с помощью небольшого управляющего сигнала.
⚠️ Важно: Запрещается вскрывать корпус ускорительного клапана в полевых условиях без специального ремкомплекта и чистого помещения. Попадание пыли или песка на резиновые уплотнения может привести к необратимым повреждениям зеркальных поверхностей и утрате герметичности.
Эффективность работы устройства напрямую зависит от качества подаваемого воздуха. Если в системе присутствуют масло или конденсат, резиновые элементы разбухают, а металлические поверхности подвергаются коррозии. Регулярная продувка системы и замена воздушных фильтров тягача являются профилактическими мерами, которые помогают продлить срок службы не только ускорительного клапана, но и всей тормозной системы полуприцепа.
Типичные неисправности и методы диагностики
Диагностика ускорительного клапана начинается с визуального осмотра и прослушивания работы пневматической системы. Одной из распространенных проблем является утечка воздуха через контрольное отверстие или выходные патрубки в состоянии торможения. Это может свидетельствовать о износе уплотнительных манжет поршня или попадании инородных частиц под клапан. Характерный свист или шипение, продолжающееся более нескольких секунд после нажатия на тормоз, указывает на негерметичность.
Еще одним признаком неисправности является залипание поршня в крайнем положении. Если поршень не возвращается в исходное состояние после отпускания тормоза, тормоза прицепа могут остаться поджатыми. Это приведет к перегреву барабанов, закипанию смазки в ступицах и увеличению расхода топлива. Проверить это можно простым тактильным методом: после поездки диски колес полуприцепа должны быть холодными или слегка теплыми, но не горячими.
Для более точной диагностики применяется метод исключения. Если наблюдается медленное торможение, необходимо проверить давление в ресиверах полуприцепа и на входе в ускорительный клапан. Разница в показаниях манометров не должна превышать допустимые нормы, указанные в технической документации. Также следует проверить целостность диафрагм в тормозных энергоаккумуляторах, так как их повреждение может создать ложное впечатление о неисправности ускорителя.
| Этап работы | Описание действий | Рекомендуемые инструменты |
|---|---|---|
| Диагностика | Проверка на утечки воздуха | Манометр, мыльный раствор |
| Осмотр на наличие механических повреждений | Визуальный осмотр, фонарик | |
| Проверка работы клапана в различных режимах | Тестовый стенд, компрессор | |
| Ремонт | Замена поврежденных деталей | Набор инструментов, герметик |
| Чистка клапана от загрязнений | Очиститель, щетка | |
| Регулировка пружины | Динамометр, ключи | |
| Настройка | Установка давления срабатывания | Манометр, регулировочный ключ |
| Проверка на правильность работы | Тестовый стенд, манометр | |
| Финальная проверка и тестирование | Тестовый стенд, компрессор |
Интересные факты
Вот несколько интересных фактов о ускорительном клапане полуприцепа, связанных с его диагностикой, ремонтом и настройкой:
Принцип работы: Ускорительный клапан полуприцепа отвечает за управление тормозной системой, обеспечивая более быстрое и эффективное торможение. Он регулирует давление в тормозных цилиндрах, что позволяет улучшить реакцию тормозов и повысить безопасность при движении с грузом.
Диагностика неисправностей: Одним из распространенных методов диагностики ускорительного клапана является проверка его работы с помощью манометра. Измеряя давление на входе и выходе клапана, можно определить, правильно ли он функционирует. Неправильные показания могут указывать на необходимость замены или ремонта.
Настройка под груз: Ускорительные клапаны могут быть настроены в зависимости от типа и веса груза, который перевозится. Это позволяет оптимизировать тормозные характеристики полуприцепа, что особенно важно при перевозке тяжелых или негабаритных грузов. Правильная настройка способствует не только безопасности, но и снижению износа тормозной системы.
Диагностика залипания и механических повреждений
Залипание часто происходит из-за накопления смолистых отложений, вызванных использованием некачественного масла в пневматической системе. В таких случаях необходимо снять клапан и очистить его специализированными средствами. Механические повреждения корпуса, такие как трещины или сколы, встречаются редко и обычно возникают из-за ударов камней или неосторожного монтажа. Однако их наличие требует немедленной замены узла, так как восстановить герметичность невозможно.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Постоянный шум выходящего воздуха | Износ манжет поршня или загрязнение седла клапана | Замена ремкомплекта или очистка |
| Тормоза не освобождаются | Залипание поршня в нижнем положении | Разборка, очистка, смазка или замена |
| Медленное торможение | Узкое проходное сечение или низкое давление | Проверка давления и целостности магистралей |
Пошаговая инструкция по замене и обслуживанию
Процесс замены ускорительного клапана требует стандартного набора инструментов и соблюдения правил безопасности. Перед началом работ необходимо полностью стравить воздух из пневмосистемы автопоезда, убедившись, что давление в ресиверах достигло нуля. Пренебрежение этим правилом может привести к травмам из-за случайного срабатывания механизмов или вылета деталей под давлением.
Демонтаж начинается с отсоединения пневматических трубок. Рекомендуется помечать каждую трубку маркером или использовать схему, чтобы избежать путаницы при сборке магистралей подачи и управления. После снятия трубок откручиваются гайки или болты, фиксирующие клапан на кронштейне рамы. Часто резьбовые соединения могут закиснуть, поэтому целесообразно предварительно обработать их проникающей смазкой.
- Отключите электрический разъем датчика износа тормозных накладок, если он входит в систему управления клапаном (для систем EBS).
- Осторожно снимите старый клапан, избегая его падения, так как внутренние компоненты могут быть чувствительны к ударам.
- Очистите место установки на раме от грязи, ржавчины и остатков старой смазки.
- Установите новый клапан, убедившись, что направление потоков, указанное стрелками на корпусе, соответствует схеме пневмосистемы.
- Подсоедините пневматические трубки, следуя маркировке, и затяните фитинги с рекомендованным моментом.
После установки необходимо проверить герметичность соединений. Для этого поднимите давление в системе и обильно смазывайте места стыков мыльным раствором. Появление пузырей укажет на недостаточную затяжку или дефект уплотнительных колец. Качество сборки напрямую влияет на надежность работы тормозов, поэтому не следует экономить на уплотнителях или использовать старые хомуты.
Регулировка и настройка давления
Некоторые модели ускорительных клапанов, особенно в системах с ограничением давления, имеют регулировочный винт. Этот элемент позволяет установить порог давления, при котором клапан начинает пропускать воздух к тормозным камерам. Регулировка выполняется с подключенным манометром к контрольному выходу. Вращение винта по часовой стрелке обычно повышает давление срабатывания, а против часовой стрелки — снижает его.
При регулировке необходимо проявлять осторожность. Слишком высокое давление может привести к тому, что тормоза не сработают при легком нажатии на педаль, а слишком низкое значение вызовет преждевременный износ накладок и «клевки» автопоезда. Номинальные значения давления указаны в технической документации производителя полуприцепа и могут варьироваться в зависимости от загрузки осей.
⚠️ Важно: Регулировку давления следует выполнять только на прогретой системе, после нескольких полных циклов торможения. Холодный воздух и загустевшая смазка могут искажать показания манометра и реальное поведение клапана.
Сравнительный анализ моделей и совместимость
На рынке запасных частей представлено множество аналогов ускорительных клапанов от различных производителей. Оригинальные изделия от компаний Wabco и Knorr-Bremse отличаются долговечностью и стабильными характеристиками, но их цена высока. В то же время китайские и турецкие аналоги предлагают более низкую стоимость, однако качество резинок и точность обработки металлических частей часто уступают оригиналам, что может привести к более частым поломкам.
При выборе замены важно учитывать не только внешний вид, но и технические характеристики: рабочее давление, пропускную способность (Kv) и размеры присоединительных портов. Неправильная пропускная способность может привести к тому, что клапан не обеспечит необходимый объем воздуха в нужный момент, что снизит эффективность торможения.
Совместимость клапанов зависит от типа резьбы и расположения портов. Универсальных решений не существует, поэтому перед покупкой важно сверить каталожный номер старого устройства с номером нового. В некоторых случаях возможно установить клапан с дополнительными функциями (например, с обратным клапаном) вместо простого, если конструкция пневмосистемы это позволяет, но обратная замена не всегда допустима.
| Параметр | Оригинальный клапан | Бюджетный аналог |
|---|---|---|
| Ресурс (тыс. км) | 500+ | 100-200 |
| Температурный режим | -40...+80 °C | -20...+60 °C |
| Качество резины | Высокое, не дубеет | Среднее, возможны задубения |
Типичные ошибки при обслуживании
В процессе эксплуатации и ремонта тормозной системы могут возникать ошибки, которые сводят на нет усилия по восстановлению работоспособности техники. Осознание этих ошибок поможет избежать повторных поломок и обеспечит безопасность на дороге. Опытные механики знают, что детали имеют решающее значение, и игнорирование мелочей может привести к значительным затратам.
- Применение неподходящих смазок — использование обычных литиевых или графитных смазок вместо специализированных силиконовых составов для пневмосистем может вызвать разбухание резинок и потерю их эластичности, что приведет к заклиниванию клапана.
- Игнорирование подготовки воздуха — установка нового клапана без предварительной проверки состояния осушителя воздуха и регулятора давления на тягаче обречена на неудачу, так как новая деталь быстро выйдет из строя из-за масла и влаги.
- Нарушение моментов затяжки — чрезмерная затяжка фитингов пневмотрубок может деформировать корпус клапана или резьбу, а недостаточная затяжка создаст утечки, которые трудно обнаружить визуально.
- Отсутствие проверки после ремонта — установка узла без последующего тестирования на стенде или в статическом режиме с проверкой всех рабочих параметров является серьезным нарушением технологии ремонта.
Обеспечение долговечности тормозной системы
Долговечность и надежность работы ускорительного клапана, а также всей тормозной системы полуприцепа зависят от комплексного подхода к их обслуживанию. Регулярная замена воздушных фильтров компрессора, контроль работы воздушного осушителя и своевременный слив конденсата из ресиверов — основные мероприятия, которые уменьшают нагрузку на исполнительные механизмы. Чистый и сухой воздух — залог надежной работы пневматической системы.
Важно также следить за состоянием соединительных головок и шлангов между тягачом и полуприцепом. Проникновение грязи и влаги через негерметичные соединения сводит на нет усилия по очистке воздуха в тягаче. Применение защитных колпачков при отсоединении прицепа и регулярная визуальная проверка магистралей помогают поддерживать систему в рабочем состоянии.
Ускорительный клапан — небольшой, но важный элемент безопасности грузового автопоезда. Его исправное функционирование обеспечивает предсказуемое и эффективное торможение в любых дорожных условиях. Своевременная диагностика, использование качественных запасных частей и соблюдение технологий ремонта помогают избежать аварийных ситуаций и обеспечивают экономичную эксплуатацию транспортного средства. Экономия на безопасности тормозной системы недопустима.
Рекомендации по выбору запчастей и расходных материалов
При выборе запчастей и расходных материалов для ускорительного клапана полуприцепа необходимо учитывать несколько ключевых факторов, которые напрямую влияют на эффективность работы системы и долговечность компонентов.
1. Оригинальные запчасти против аналогов
Первым шагом в выборе запчастей является решение о том, использовать ли оригинальные детали или их аналоги. Оригинальные запчасти, как правило, имеют более высокое качество и соответствуют всем стандартам производителя, что обеспечивает надежную работу системы. Однако они могут быть значительно дороже. Аналоги могут быть более доступными по цене, но важно выбирать детали от проверенных производителей, чтобы избежать проблем с совместимостью и качеством.
2. Проверка совместимости
Перед покупкой запчастей необходимо убедиться в их совместимости с конкретной моделью полуприцепа. Для этого рекомендуется обращаться к технической документации или консультироваться с профессионалами. Неправильный выбор запчастей может привести к серьезным поломкам и дополнительным затратам на ремонт.
3. Качество материалов
Качество материалов, из которых изготовлены запчасти, играет важную роль в их долговечности. Рекомендуется выбирать детали, изготовленные из высококачественных сплавов и полимеров, которые способны выдерживать высокие нагрузки и агрессивные условия эксплуатации. Обратите внимание на наличие сертификатов качества и соответствия стандартам.
4. Рекомендуемые бренды
Существует множество брендов, производящих запчасти для полуприцепов. Некоторые из них зарекомендовали себя на рынке благодаря высокому качеству и надежности своей продукции. Рекомендуется ознакомиться с отзывами и рейтингами производителей, чтобы выбрать наиболее подходящий вариант. Бренды, такие как WABCO, Knorr-Bremse и Haldex, часто предлагают надежные решения для систем торможения и управления.
5. Учет условий эксплуатации
Важно также учитывать условия эксплуатации полуприцепа. Если он используется в тяжелых условиях, таких как частые поездки по бездорожью или в регионах с экстремальными температурами, стоит выбирать более прочные и устойчивые к износу детали. Это поможет избежать частых ремонтов и снизить общие затраты на обслуживание.
6. Консультация с профессионалами
Если у вас возникают сомнения при выборе запчастей, рекомендуется обратиться за консультацией к специалистам. Механики и технические эксперты смогут дать рекомендации по выбору наиболее подходящих деталей, исходя из опыта и знаний о конкретной модели полуприцепа.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти и расходные материалы для ускорительного клапана полуприцепа, что обеспечит надежную и безопасную эксплуатацию транспортного средства.
Влияние климатических условий на работу ускорительного клапана
Ускорительный клапан полуприцепа, как важный элемент системы торможения, подвержен влиянию различных климатических условий. Температура, влажность, осадки и другие атмосферные факторы могут существенно повлиять на его работу и, соответственно, на безопасность движения.
В холодное время года, особенно при низких температурах, масло в системе может загустевать, что приводит к замедлению реакции ускорительного клапана. Это может вызвать задержку в торможении, что особенно опасно на скользких дорогах. Важно регулярно проверять состояние масла и при необходимости заменять его на более подходящее для зимних условий.
В условиях высокой температуры, например, в жаркие летние дни, ускорительный клапан может перегреваться. Это может привести к его заклиниванию или снижению эффективности работы. Важно следить за состоянием системы охлаждения и обеспечивать достаточный уровень жидкости, чтобы избежать перегрева.
Влажность и осадки также играют значительную роль в работе ускорительного клапана. Вода, попадающая в систему, может вызвать коррозию металлических частей, что приведет к их быстрому износу. Кроме того, влага может вызвать образование конденсата, что также негативно сказывается на работе клапана. Рекомендуется регулярно проверять герметичность соединений и состояние уплотнителей, чтобы предотвратить попадание влаги в систему.
Кроме того, в условиях повышенной влажности и частых дождей необходимо уделять внимание состоянию электрических соединений и проводки, так как они могут подвергаться коррозии и окислению. Это может привести к сбоям в работе системы управления ускорительным клапаном.
Таким образом, климатические условия оказывают значительное влияние на работу ускорительного клапана полуприцепа. Регулярная диагностика, своевременный ремонт и настройка системы в зависимости от сезона помогут обеспечить надежную и безопасную работу транспортного средства в любых условиях.
Профилактические меры для предотвращения неисправностей
Для обеспечения надежной работы ускорительного клапана полуприцепа и предотвращения его неисправностей необходимо соблюдать ряд профилактических мер. Эти меры помогут не только продлить срок службы устройства, но и снизить вероятность возникновения серьезных поломок, которые могут привести к дорогостоящему ремонту или даже авариям на дороге.
Регулярная проверка состояния системы пневматического торможения. Ускорительный клапан является частью системы пневматического торможения, поэтому важно регулярно проверять все компоненты этой системы. Необходимо следить за состоянием воздухопроводов, соединений и манометров. Убедитесь, что нет утечек воздуха, так как это может привести к неправильной работе клапана.
Очистка и смазка. Важно периодически очищать ускорительный клапан от загрязнений и пыли, которые могут накапливаться в процессе эксплуатации. Для этого можно использовать сжатый воздух или специальные чистящие средства. Также рекомендуется смазывать подвижные части клапана, чтобы избежать их заедания и обеспечить плавную работу.
Проверка герметичности. Герметичность ускорительного клапана можно проверить с помощью специального оборудования или простым визуальным осмотром. Если вы заметили признаки утечки, такие как следы масла или конденсата, необходимо немедленно устранить проблему, так как это может привести к снижению эффективности торможения.
Контроль давления в системе. Убедитесь, что давление в пневматической системе соответствует требованиям производителя. Низкое или высокое давление может негативно сказаться на работе ускорительного клапана. Для этого используйте манометры и следите за показателями во время эксплуатации.
Регулярная диагностика. Рекомендуется проводить регулярную диагностику ускорительного клапана и всей системы пневматического торможения. Это можно сделать как самостоятельно, так и с помощью специалистов. Профессиональная диагностика позволит выявить потенциальные проблемы на ранних стадиях и предотвратить их развитие.
Обучение персонала. Важно, чтобы водители и механики, работающие с полуприцепами, были обучены правильной эксплуатации и обслуживанию системы пневматического торможения. Знание основных принципов работы ускорительного клапана и его роли в системе поможет избежать ошибок, которые могут привести к неисправностям.
Следуя этим профилактическим мерам, можно значительно снизить риск возникновения неисправностей ускорительного клапана полуприцепа и обеспечить его надежную работу в любых условиях эксплуатации.
