Ускорительный клапан КАМАЗ играет ключевую роль в системе управления двигателем, обеспечивая оптимальное давление топлива и улучшая его подачу в цилиндры. В данной статье мы подробно рассмотрим устройство и принцип работы этого важного элемента, а также выявим основные признаки неисправностей, которые могут возникнуть в процессе эксплуатации. Кроме того, вы найдете таблицу давления и пошаговую инструкцию по замене ускорительного клапана своими руками, что поможет вам поддерживать ваш автомобиль в исправном состоянии и избежать серьезных поломок.
Функциональное назначение и принцип действия
Основная функция устройства — уменьшение времени реакции тормозных систем, особенно тех, что находятся далеко от главного управляющего крана. В длиннобазовых автомобилях и автопоездах воздуху требуется время, чтобы пройти через трубопроводы большого объема. Ускорительный клапан решает эту проблему, используя воздух из ближайшего ресивера для мгновенного заполнения камер тормозных цилиндров.
Принцип работы клапана основан на разнице давлений. Когда подается сигнал от ножного крана, клапан открывается и пропускает сжатый воздух из питающей магистрали к исполнительным механизмам. В то же время он отключает выходную магистраль от атмосферы, обеспечивая герметичность системы. Это позволяет избежать задержек, характерных для систем с длинными трубопроводами.
Важно различать ускорительный клапан и регулятор тормозных сил. Первый отвечает за скорость подачи воздуха, второй — за его объем в зависимости от нагрузки автомобиля. Путаница между этими понятиями может привести к ошибкам при диагностике неисправностей. На современных моделях КАМАЗ, таких как КАМАЗ-5490 или КАМАЗ-6520, эти функции могут быть объединены в сложные модули, но основная физика остается неизменной.
⚠️ Внимание: Установка клапана с неправильным проходным сечением может привести к блокировке колес прицепа или недостаточному торможению оси.
Эффективность работы этого узла напрямую влияет на безопасность маневрирования. При резком торможении на высокой скорости задержка даже в 0.2 секунды может увеличить тормозной путь на несколько метров. Поэтому исправность этого элемента критически важна при прохождении технического осмотра. Регулярная проверка его работоспособности должна быть включена в список обязательных процедур при сезонном обслуживании.
Отличия в конструкциях разных поколений
На автомобилях классической серии, таких как КАМАЗ-5320 и КАМАЗ-740, используются механические поршневые клапаны. Эти устройства отличаются простотой конструкции и высокой ремонтопригодностью. Ключевым элементом является подвижный поршень, который открывает проходное отверстие под воздействием давления. Такие клапаны чувствительны к качеству воздуха и требуют регулярной смазки и очистки.
Современные модели, например, КАМАЗ-65115 и обновленные версии, оснащены более продвинутыми мембранными клапанами. Они менее подвержены загрязнениям и имеют более длительный срок службы. В их конструкции используется эластичная мембрана, которая реагирует на небольшие изменения давления, обеспечивая более плавное и точное управление воздушным потоком.
| Параметр | Поршневой тип | Мембранный тип |
|---|---|---|
| Ресурс | Средний | Высокий |
| Чувствительность | Низкая | Высокая |
| Ремонтопригодность | Высокая | Средняя |
При выборе типа клапана для замены следует опираться на рекомендации производителя для конкретной модели шасси. Установка более современного мембранного клапана на старый автомобиль может потребовать доработки посадочных мест или изменения конфигурации трубопроводов. Однако в большинстве случаев современные аналоги полностью совместимы с оригинальными деталями.
| Параметр | Описание | Способы диагностики |
|---|---|---|
| Назначение | Ускорительный клапан регулирует подачу воздуха в систему тормозов | Проверка работы при нажатии на тормоза |
| Устройство | Состоит из корпуса, мембраны, пружины и клапана | Визуальный осмотр на наличие повреждений |
| Признаки неисправности | Неправильная работа тормозов, утечка воздуха, шумы при работе | Измерение давления в системе, прослушивание |
Интересные факты
Вот несколько интересных фактов о ускорительном клапане КАМАЗ:
Назначение и принцип работы: Ускорительный клапан на КАМАЗе предназначен для повышения мощности двигателя при резком нажатии на педаль акселератора. Он регулирует подачу воздуха в систему впуска, что позволяет улучшить отклик двигателя и повысить его производительность в критических ситуациях, таких как обгон или подъем в гору.
Устройство и конструкция: Ускорительный клапан обычно состоит из мембраны, пружины и управляющего механизма. При нажатии на акселератор, создается разряжение, которое открывает клапан, позволяя большему объему воздуха поступать в двигатель. Это устройство может быть как механическим, так и электронным, в зависимости от модели и года выпуска автомобиля.
Диагностика и неисправности: Одной из распространенных проблем с ускорительным клапаном является его загрязнение или заклинивание, что может привести к снижению мощности двигателя и увеличению расхода топлива. Для диагностики состояния клапана механики часто используют вакуумный манометр, а также проверяют герметичность соединений и состояние мембраны. Регулярное техническое обслуживание и чистка могут значительно продлить срок службы этого важного компонента.

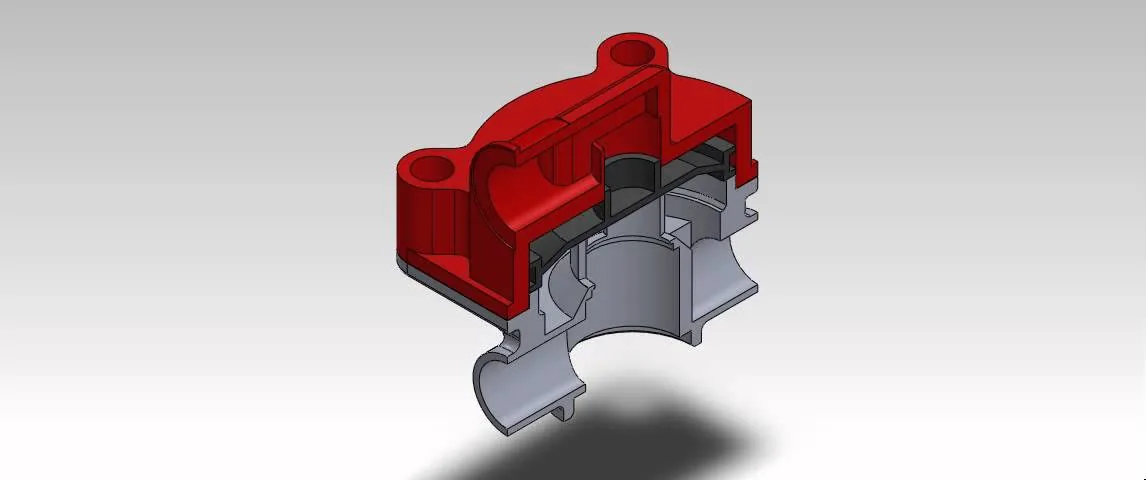

Конструктивные особенности и схема устройства
Типичный ускорительный клапан имеет цилиндрическую форму, внутри которой находятся подвижные элементы для регулирования потока. Корпус изготавливается из алюминиевого сплава или прочной стали, что защищает от коррозии и механических повреждений. Внутри располагаются входные и выходные патрубки, соединяющиеся с магистралями системы.
Основным элементом является запорный механизм — поршень или мембрана, который открывает или закрывает доступ к воздуху. В состоянии покоя этот элемент удерживается пружиной, блокируя проход. При получении управляющего сигнала давление преодолевает силу пружины, и клапан открывается. Конструкция включает уплотнительные кольца, предотвращающие утечки воздуха.
Еще одним важным элементом является разгрузочное отверстие, соединенное с атмосферой. Оно необходимо для сброса воздуха из тормозных камер при отпускании тормоза. Если это отверстие забивается, тормоза могут «прихватывать», что приводит к перегреву и быстрому износу тормозных накладок. Также в конструкции предусмотрен фильтр-сетка на входе, защищающий внутренние части от крупных частиц грязи.
Основные узлы и детали
Внутреннее устройство состоит из нескольких ключевых компонентов, от состояния которых зависит эффективность всего механизма. Поршень или мембрана должны иметь идеальную форму и эластичность. Изменения в их геометрии могут привести к утечкам или заеданию клапана. Пружины должны сохранять упругие характеристики, не будучи ни слишком растянутыми, ни слишком сжатыми.
Уплотнительные элементы, такие как манжеты и кольца, изготавливаются из специальной резины, устойчивой к воздействиям масел и низких температур. Со временем резина теряет эластичность, становится жесткой или трескается, что является одной из основных причин утечек. При ремонте рекомендуется заменять весь комплект уплотнителей, даже если они выглядят исправными.
- Корпус с резьбовыми отверстиями для подключения трубопроводов.
- Подвижный элемент (поршень или мембрана) с возвратной пружиной.
- Седло клапана, обеспечивающее герметичность перекрытия потока.
- Уплотнительные кольца и манжеты.
- Защитный колпачок или фильтр для входного отверстия.
На некоторых моделях, например, для КАМАЗ-43118, предусмотрена возможность ручной блокировки или тестирования. Это позволяет проверить герметичность системы без запуска двигателя. Наличие таких функций значительно упрощает диагностику в полевых условиях. Однако ручное вмешательство не должно заменять регулярное обслуживание.
Симптомы неисправностей и методы диагностики
Неисправность ускорительного клапана можно определить по характерным признакам, проявляющимся в работе тормозной системы. Одним из первых сигналов является увеличение времени реакции тормозов. Водитель может ощутить это как «ватную» педаль или задержку между нажатием на тормоза и их фактическим срабатыванием. Это особенно заметно при резких маневрах или экстренных остановках.
Другим распространенным признаком является подтормаживание колес после отпускания тормозной педали. Это происходит, если клапан не полностью перекрывает подачу воздуха или не обеспечивает должный сброс давления в атмосферу. В результате автомобиль начинает потреблять больше топлива, а тормозные барабаны могут перегреваться. Ступицы могут быть горячее, чем обычно.
Утечка воздуха — еще один явный признак проблем. Характерный свист при работающем двигателе и накачанных ресиверах указывает на нарушение герметичности. Воздух может уходить через разгрузочное отверстие или уплотнения штока. Для выявления утечки можно использовать мыльный раствор, нанеся его на соединения и выходные отверстия клапана.
⚠️ Важно: Постоянная утечка воздуха через клапан может привести к падению давления в системе и отказу тормозов во время движения.
Проверка давления и герметичности
Для точной диагностики системы необходимо использовать манометр, подключенный к контрольным выводам. Оптимальное давление в контурах должно соответствовать техническим требованиям и находиться в диапазоне от 6.5 до 8 атмосфер. Значительные отклонения в сторону уменьшения могут указывать на неисправность регулятора или ускорительного клапана.
Проверка герметичности проводится при выключенном двигателе и полностью накачанной системе. После достижения максимального давления следует зафиксировать показания манометра и начать отсчет времени. Если давление падает более чем на 0.2 атмосферы за минуту, это свидетельствует о наличии утечки. В этом случае необходимо последовательно проверять участки магистрали, начиная с клапана.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Задержка торможения | Залипание поршня | Чистка или замена клапана |
| Подтормаживание | Неполный сброс воздуха | Замена мембраны или пружины |
| Свист воздуха | Износ уплотнений | Замена ремкомплекта |
Технология замены и обслуживания
Замена ускорительного клапана требует выполнения определенных шагов и наличия нужного инструмента. Прежде чем приступить к работе, важно полностью освободить пневматическую систему от воздуха. Для этого откройте краны для слива конденсата на ресиверах, пока давление не упадет до нуля. Пренебрежение этим этапом может привести к травмам из-за резкого разъединения соединений под давлением.
Демонтаж старого клапана начинается с отсоединения пневматических трубок. Рекомендуется заранее пометить каждую трубку маркером или биркой, чтобы избежать путаницы при повторной сборке. Трубки аккуратно отводят в сторону, чтобы не повредить их и не загрязнить внутренние поверхности. Затем откручиваются крепежные болты, и клапан снимается с установленного места.
Установка нового клапана осуществляется в обратном порядке. Важно уделить особое внимание чистоте резьбовых соединений и состоянию трубок. Перед подключением рекомендуется продувка магистралей сжатым воздухом для удаления возможной грязи и влаги. После завершения сборки необходимо проверить герметичность и провести тестовое торможение на безопасном участке дороги.
Регулировка и настройка
Большинство современных ускорительных клапанов не требуют сложной настройки после установки, так как они уже откалиброваны на заводе. Однако в некоторых случаях может понадобиться корректировка давления срабатывания. Для этого на корпусе предусмотрены специальные регулировочные винты или шайбы. Изменяя количество или толщину регулировочных шайб, можно варьировать жесткость пружины и момент открытия клапана.
Регулировку следует проводить осторожно, внося небольшие изменения и проверяя результаты с помощью тестов. Слишком высокое давление открытия может привести к несвоевременному срабатыванию клапана, а слишком низкое — к постоянной работе клапана и его быстрому изнашиванию. Оптимальным считается такое значение, при котором торможение происходит быстро и равномерно.
- Удалите защитную крышку с регулировочного узла.
- Подберите шайбы нужной толщины для регулировки.
- Установите шайбы и соберите узел обратно.
- Проведите тестовое торможение и измерьте давление.
- При необходимости повторите процесс с другими шайбами.
Типичные ошибки при эксплуатации и ремонте
Неправильное обслуживание или игнорирование признаков неисправностей может привести к серьезным последствиям. Водители и механики часто совершают распространенные ошибки, сокращающие срок службы тормозной системы. Избежать этих проблем можно, следуя рекомендациям производителей и соблюдая технические нормы.
- Применение неоригинальных ремкомплектов — недорогие аналоги резинок могут быстро разрушаться под воздействием масел и температур, что приводит к неожиданному отказу тормозов.
- Игнорирование влагоотделителя — если не сливать конденсат из ресиверов, влага попадает в клапан, вызывая коррозию и замерзание зимой, что блокирует его работу.
- Отсутствие смазки подвижных частей — сухое трение металлических элементов может привести к задирам и заклиниванию поршня, поэтому использование специальной смазки для пневмосистем обязательно.
- Нарушение последовательности сборки — перепутанные вход и выход или неправильная установка пружин делают клапан неработоспособным и опасным для использования.
Своевременное выявление и устранение неисправностей ускорительного клапана обеспечивает безопасность на дороге и сохранность грузового автомобиля. Регулярные проверки, использование качественных запасных частей и соблюдение технологии ремонта помогают поддерживать тормозную систему в отличном состоянии. Не забывайте, что экономия на деталях тормозной системы недопустима, ведь от их надежности зависит жизнь.
Ускорительный клапан — важная часть эффективной тормозной системы КАМАЗа. Его корректная работа обеспечивает синхронность и скорость реакции всех тормозных механизмов. Понимание принципов его функционирования и умение диагностировать неисправности — необходимые навыки для каждого водителя и механика, стремящегося поддерживать технику в исправном состоянии.
Регулярное техническое обслуживание, включающее проверку давления, герметичности и внешнего состояния узла, помогает избежать неожиданных поломок в пути. При обнаружении любых признаков неправильной работы необходимо немедленно провести диагностику и, при необходимости, заменить дефектные элементы. Безопасность на дороге начинается с исправности каждого компонента автомобиля.
Влияние ускорительного клапана на динамику автомобиля
Ускорительный клапан является важным элементом системы управления двигателем, который существенно влияет на динамику автомобиля, особенно в условиях повышенных нагрузок. Его основная функция заключается в оптимизации процесса впуска воздуха в цилиндры двигателя, что, в свою очередь, позволяет улучшить характеристики разгона и общую производительность транспортного средства.
При открытии ускорительного клапана происходит увеличение объема воздуха, поступающего в двигатель, что приводит к более полному сгоранию топлива. Это обеспечивает более высокую мощность и крутящий момент, что особенно важно при старте с места или при обгоне. В результате, автомобиль становится более отзывчивым на нажатие педали акселератора, что положительно сказывается на его динамических характеристиках.
Кроме того, ускорительный клапан помогает поддерживать оптимальное соотношение воздух-топливо, что критически важно для работы двигателя в различных режимах. При увеличении нагрузки на двигатель, например, при подъеме в гору или при буксировке, ускорительный клапан открывается, позволяя двигателю получать больше воздуха и, соответственно, больше топлива. Это предотвращает "заваливание" двигателя и обеспечивает его стабильную работу даже в сложных условиях.
Однако, несмотря на все преимущества, неправильная работа ускорительного клапана может привести к ухудшению динамики автомобиля. Заклинивание клапана в открытом или закрытом положении может вызвать проблемы с ускорением, а также привести к увеличению расхода топлива и повышению выбросов вредных веществ. Поэтому регулярная диагностика и обслуживание этого элемента системы являются необходимыми для поддержания оптимальной работы автомобиля.
В заключение, ускорительный клапан играет ключевую роль в обеспечении динамики автомобиля. Его правильная работа способствует улучшению характеристик разгона, повышению мощности и крутящего момента, что делает вождение более комфортным и безопасным. Поэтому владельцам автомобилей КАМАЗ следует уделять внимание состоянию этого компонента и проводить его диагностику в рамках регулярного технического обслуживания.
Совместимость с другими системами автомобиля
Ускорительный клапан КАМАЗ является важным элементом системы управления двигателем и непосредственно влияет на его производительность и экономичность. Для обеспечения эффективной работы автомобиля необходимо учитывать совместимость ускорительного клапана с другими системами, такими как система впуска, система управления двигателем и система выхлопа.
Во-первых, ускорительный клапан взаимодействует с системой впуска, регулируя количество воздуха, поступающего в двигатель. Это критически важно для поддержания оптимального соотношения воздух-топливо, что, в свою очередь, влияет на мощность и эффективность сгорания. Неправильная работа клапана может привести к недостатку или избытку воздуха, что негативно скажется на работе двигателя.
Во-вторых, ускорительный клапан также связан с системой управления двигателем, которая отвечает за электронное управление подачей топлива и зажиганием. Современные автомобили КАМАЗ оснащены электронными блоками управления (ЭБУ), которые принимают данные от различных датчиков, включая датчики положения дроссельной заслонки и давления воздуха. Если ускорительный клапан не совместим с ЭБУ или не работает должным образом, это может привести к сбоям в работе двигателя и снижению его производительности.
Кроме того, необходимо учитывать совместимость ускорительного клапана с системой выхлопа. Правильная работа клапана влияет на уровень выбросов, что особенно важно для соблюдения экологических норм. Неправильная настройка или неисправность клапана могут привести к увеличению выбросов вредных веществ, что может вызвать проблемы с экологическими инспекциями и штрафами.
Также стоит отметить, что при замене ускорительного клапана важно использовать оригинальные запчасти или качественные аналоги, которые соответствуют спецификациям производителя. Это гарантирует, что новый клапан будет полностью совместим с остальными системами автомобиля и обеспечит его надежную и эффективную работу.
В заключение, совместимость ускорительного клапана КАМАЗ с другими системами автомобиля является ключевым фактором для обеспечения его надежности и производительности. Важно следить за состоянием клапана и проводить регулярную диагностику, чтобы избежать возможных проблем, связанных с его работой.
Рекомендации по выбору и покупке ускорительного клапана
При выборе и покупке ускорительного клапана для автомобилей КАМАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу системы. В первую очередь, важно обратить внимание на совместимость детали с конкретной моделью автомобиля. Ускорительные клапаны могут различаться по своим характеристикам, и использование неподходящей детали может привести к снижению производительности или даже поломке системы.
Следующим важным аспектом является качество материала, из которого изготовлен клапан. Рекомендуется выбирать детали от проверенных производителей, которые используют высококачественные сплавы и устойчивые к коррозии материалы. Это обеспечит долговечность и надежность работы клапана в различных условиях эксплуатации.
Также стоит обратить внимание на наличие сертификатов качества и соответствия стандартам. Это может служить дополнительной гарантией того, что вы приобретаете надежный и безопасный продукт. Не лишним будет ознакомиться с отзывами других пользователей о конкретной модели клапана, чтобы понять, насколько она эффективна и долговечна.
При покупке ускорительного клапана рекомендуется также учитывать условия эксплуатации автомобиля. Если автомобиль используется в сложных условиях, таких как частые перегрузки или работа в экстремальных температурах, стоит рассмотреть более прочные и надежные модели, которые способны выдерживать такие нагрузки.
Не забудьте уточнить у продавца условия гарантии на товар. Надежные производители обычно предоставляют гарантию на свои изделия, что может служить дополнительным показателем их качества. Важно также учитывать возможность возврата или обмена детали в случае, если она не подошла по каким-либо причинам.
Наконец, стоит обратить внимание на цену. Хотя высокая цена не всегда гарантирует высокое качество, слишком низкая стоимость может свидетельствовать о низком качестве материала или производственного процесса. Поэтому рекомендуется искать оптимальное соотношение цены и качества, основываясь на вышеуказанных критериях.
