Ускорительный клапан является ключевым элементом пневмосистемы тормозов грузовиков, таких как КАМАЗ, обеспечивая эффективное и безопасное торможение. В данной статье мы подробно рассмотрим функциональное назначение ускорительного клапана, его принцип работы, схемы подключения, а также методы диагностики возможных неисправностей. Понимание работы этого устройства поможет водителям и механикам лучше ориентироваться в системе торможения, что, в свою очередь, повысит безопасность эксплуатации грузового транспорта и снизит риск аварийных ситуаций.
Принцип действия и роль в пневмоприводе
Ускорительный клапан — это пневматическое устройство, работающее по принципу мембранного переключателя. Его основная задача — сокращение времени реакции тормозных камер, расположенных далеко от управляющего элемента (тормозного крана). Устройство действует как реле для воздушного потока: слабый управляющий сигнал открывает доступ к мощному источнику сжатого воздуха, находящемуся рядом с потребителем.
Внутри корпуса клапана находится эластичная мембрана, разделяющая пространство на две камеры. Когда водитель нажимает на тормоз, сжатый воздух от тормозного крана поступает в управляющую камеру клапана. Под давлением мембрана изгибается, открывая впускной клапан, который соединяет ресивер (источник высокого давления) с рабочей магистралью, ведущей к тормозным камерам.
Важно отметить, что ускорительный клапан не увеличивает давление в системе выше уровня, установленного тормозным краном. Если водитель нажал на педаль наполовину, создав давление в 2 атмосферы, то через ускорительный клапан к колесам поступит воздух с тем же давлением, но значительно быстрее, чем если бы воздух шел напрямую от педали. Это обеспечивает синхронность торможения всех осей автомобиля.
Конструктивные особенности и схема работы

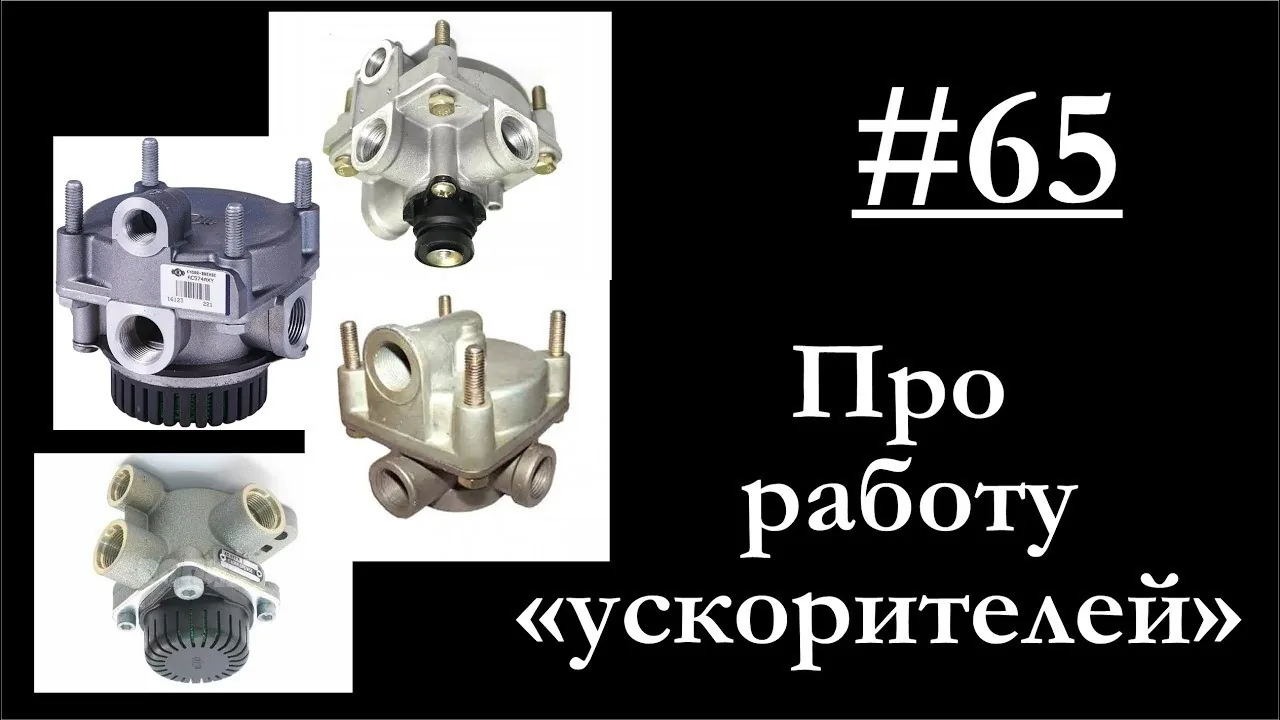

Ускорительные клапаны, устанавливаемые на грузовики КАМАЗ, представляют собой единый узел, который не требует регулировки в процессе эксплуатации. Основные компоненты включают корпус из алюминия или чугуна, резиновую мембрану, впускной и выпускной клапаны, а также пружины. Впускной клапан подает воздух из ресивера, а выпускной стравливает воздух из тормозных камер при отпускании тормоза.
Принцип работы устройства цикличен и зависит от положения тормозной педали. В начальном состоянии, когда педаль отпущена, впускной клапан закрыт, а выпускной открыт, соединяя тормозные камеры с атмосферой. При нажатии на педаль воздух под давлением воздействует на мембрану, закрывая выпускное отверстие и открывая впускное. Воздух из ближайшего ресивера поступает в тормозные камеры.
При резком отпускании педали давление в управляющей полости снижается. Мембрана, под воздействием возвратной пружины и повышенного давления в тормозных камерах, возвращается в исходное положение. Впускной клапан закрывается, изолируя ресивер, а выпускной открывается, позволяя сжатому воздуху из тормозных камер быстро выйти в атмосферу. Это обеспечивает мгновенное растормаживание колес.
Ключевым показателем эффективности работы клапана является пропускная способность его каналов. Чем больше диаметр проходных отверстий и эластичнее мембрана, тем быстрее реагирует система. На современных моделях устанавливаются клапаны с увеличенным сечением, что особенно важно для автопоездов с большими тормозными камерами.
⚠️ Внимание: Замена ускорительного клапана должна проводиться только при полностью стравленном давлении в контурах тормозной системы. Остаточное давление может привести к травмам или неконтролируемому движению автомобиля во время демонтажа.
| Функциональное назначение | Описание | Применение |
|---|---|---|
| Регулирование потока воздуха | Ускорительный клапан позволяет изменять скорость потока сжатого воздуха в системе, обеспечивая необходимое давление и производительность. | Используется в пневматических приводах и системах автоматизации. |
| Увеличение скорости реакции | Ускорительный клапан обеспечивает быструю реакцию системы на изменения в управлении, что позволяет повысить эффективность работы оборудования. | Применяется в робототехнике и автоматизированных производственных линиях. |
| Защита от перегрузок | Ускорительный клапан может предотвращать избыточное давление в системе, что защищает оборудование от повреждений. | Используется в системах с высоким давлением и в условиях переменных нагрузок. |
Интересные факты
Вот несколько интересных фактов о функциональном назначении ускорительного клапана в пневмосистемах:
Ускорение реакции системы: Ускорительный клапан позволяет значительно сократить время реакции пневмосистемы. Он обеспечивает мгновенное поступление сжатого воздуха в цилиндры или другие элементы системы, что особенно важно в автоматизированных производственных процессах, где требуется высокая скорость и точность.
Эффективность управления: Ускорительные клапаны могут использоваться для улучшения управления движением исполнительных механизмов. Они позволяют точно регулировать скорость и силу движения, что особенно полезно в системах, где требуется плавное и контролируемое перемещение.
Снижение износа компонентов: Благодаря быстрому и точному управлению потоком воздуха, ускорительные клапаны помогают снизить механический износ компонентов пневмосистемы. Это приводит к увеличению срока службы оборудования и снижению затрат на обслуживание, что делает системы более экономичными и надежными.
Влияние на эффективность торможения и безопасность
Основная функция ускорительного клапана в тормозной системе заключается не только в ускорении процесса, но и в обеспечении стабильности и предсказуемости торможения. В длинных автопоездах, таких как КАМАЗ с полуприцепом, длина пневматических магистралей может быть значительной. Без ускорительных клапанов воздух сначала заполнил бы магистрали, а затем начал бы поступать в тормозные камеры прицепа. Это могло бы привести к опасному «клеву» или складыванию состава.
Ускорители позволяют реализовать систему, при которой тормоза тягача и прицепа срабатывают практически одновременно. Управляющий сигнал от крана передается по тонкой трубке малого диаметра, что обеспечивает его быстрое поступление к клапану, установленному рядом с тормозными камерами прицепа или задней оси. Затем клапан открывает доступ к локальному ресиверу, что позволяет торможению происходить с минимальной задержкой.
На практике это сокращает тормозной путь. Для загруженного грузовика, движущегося со скоростью 60 км/ч, наличие исправных ускорительных клапанов может уменьшить расстояние до полной остановки на 5-7 метров по сравнению с системой без них. В экстренной ситуации именно эти метры могут стать решающими для безопасной остановки и предотвращения столкновения.
Работа в системе с прицепами
В сцепках с прицепами ускорительный клапан выполняет важную функцию. Обычно его устанавливают на раме прицепа или на седельно-сцепном устройстве. Управляющий сигнал поступает через соединительную головку «ручник» или специальную управляющую магистраль. При получении сигнала клапан открывает доступ воздуха из ресиверов прицепа к тормозным камерам.
Ключевой особенностью работы автопоезда является необходимость синхронизации торможения. Если тягач резко затормозит, а прицеп сделает это с задержкой, может возникнуть динамический удар, способный повредить сцепное устройство или привести к опрокидыванию. Ускорительный клапан помогает минимизировать эту задержку, обеспечивая слаженную работу тормозной системы.
Также стоит упомянуть о функции «двойного управления». В некоторых схемах ускорительный клапан позволяет тормозить прицеп как с крана на тягаче, так и с крана, установленного на прицепе (например, при использовании перегоняемого шасси). Это достигается благодаря конструкции перепускных клапанов внутри устройства.
Диагностика неисправностей и методы проверки
Несмотря на простоту, ускорительный клапан может изнашиваться и повреждаться. Наиболее частой причиной неисправности является утрата эластичности резиновой мембраны или загрязнение клапанов. В зимний период в России серьезной проблемой становится конденсат, который, замерзая, может заблокировать подвижные элементы механизма или нарушить герметичность.
Первым сигналом неисправности является увеличение времени срабатывания тормозов или их «подклинивание», когда колеса не освобождаются после отпускания тормозной педали. Также на проблему может указывать постоянный свист воздуха из области клапана, даже когда тормозная педаль не нажата. Это свидетельствует о негерметичности впускного или выпускного клапана.
Для диагностики необходимо провести внешний осмотр и проверить работу пневмосистемы под давлением. В первую очередь проверяется герметичность соединений. Если утечек снаружи не обнаружено, но воздух продолжает выходить через атмосферное отверстие клапана, это указывает на нарушение герметичности внутренних уплотнений. В таком случае потребуется демонтаж и дефектовка узла.
Проверка времени срабатывания осуществляется с помощью специализированных стендов или манометров с секундомером. Измеряется время от начала движения штока тормозного крана до начала движения штоков тормозных камер. Нормативные значения для грузовых автомобилей обычно не превышают 0.2-0.4 секунды для контуров с ускорителями.
| Симптом неисправности | Вероятная причина | Метод устранения |
|---|---|---|
| Постоянный свист воздуха из клапана | Износ резинок или загрязнение | Замена ремкомплекта или промывка |
| Медленное срабатывание тормозов | Заедание подвижных частей или повреждение мембраны | Дефектовка и замена неисправных элементов |
| Самоторможение колес | Неполное открытие выпускного клапана | Проверка чистоты каналов и состояния пружин |
Типичные ошибки при обслуживании
- Игнорирование влагоотделителей — накопившаяся влага может попасть в ускорительный клапан, что приведет к коррозии и заклиниванию. Регулярно сливайте конденсат из ресиверов.
- Использование неподходящих смазок — не применяйте обычные литиевые смазки при ремонте, так как они могут разбухать от масла. Используйте только специализированные смазочные материалы на силиконовой основе для пневматических систем.
- Неправильная установка клапана — некоторые модели ускорительных клапанов чувствительны к положению. Установка в перевернутом виде может нарушить работу гравитационного стока конденсата.
- Отсутствие проверки после замены — после установки нового клапана обязательно проверьте герметичность и время срабатывания. Простая установка «на глаз» недопустима.
Техническое обслуживание и замена компонентов
Регулярное техническое обслуживание тормозной системы грузового автомобиля обязательно включает проверку ускорительных клапанов. В рамках сезонного обслуживания, особенно перед зимой, рекомендуется проводить полную диагностику пневмосистемы. Это поможет выявить скрытые неисправности до того, как они станут причиной аварий на дороге.

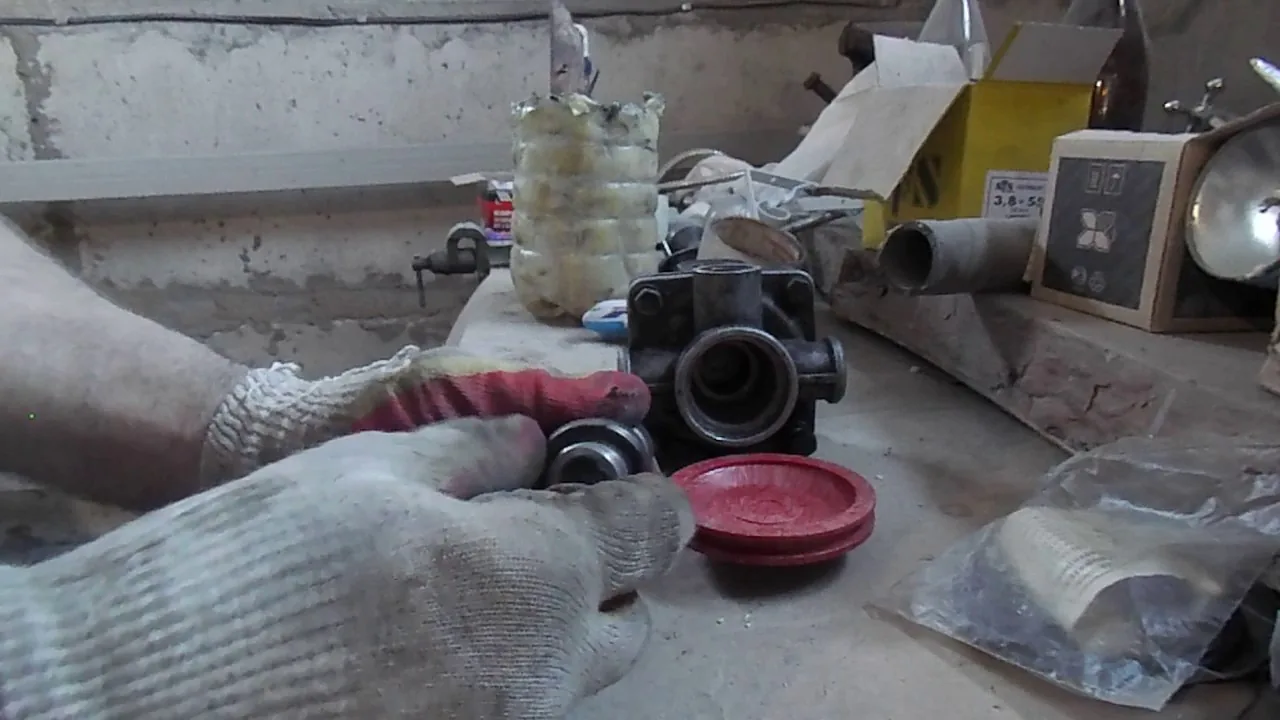

Замена ускорительного клапана не требует сложного инструмента, но требует внимательности. Первым шагом всегда является сброс давления из всех контуров. Затем необходимо отсоединить пневматические трубки. Важно отметить, какая трубка к какому месту подключена, так как путаница между управляющей и рабочей магистралями может привести к неработоспособности системы.
При установке нового клапана следует убедиться в чистоте резьбовых соединений и пневмотрубок. Даже мелкие частицы металлической стружки, попавшие внутрь нового клапана, могут вывести его из строя в первые минуты эксплуатации. Перед окончательной сборкой рекомендуется продуть магистрали сжатым воздухом.
После сборки и подачи давления необходимо провести тестирование. Следует несколько раз резко нажать и отпустить тормозную педаль, контролируя отсутствие утечек и работу механизма. Штоки тормозных камер должны двигаться быстро и без задержек. Также важно проверить полное растормаживание колес.
Подбор запчастей и совместимость
При выборе запасных частей для замены ускорительного клапана важно учитывать модель автомобиля и особенности тормозной системы. На различных моделях КАМАЗ могут использоваться клапаны от разных производителей, таких как WABCO, Knorr-Bremse или отечественные аналоги. Несмотря на схожий внешний вид, внутренние параметры, такие как ход клапана и жесткость пружин, могут значительно различаться.
Существуют универсальные клапаны, подходящие для большинства стандартных схем, и специализированные, предназначенные для систем с электронным управлением (EBS). Установка универсального клапана в систему EBS без соответствующей адаптации может привести к неправильной работе электроники и ошибкам на приборной панели.
Запчасти рекомендуется приобретать только у надежных поставщиков, которые могут гарантировать оригинальность или высокое качество аналогов. Дешевые подделки часто изготавливаются из материалов низкого качества, что приводит к быстрому износу под воздействием температурных колебаний и агрессивной среды (масло, влага, реагенты).
| Параметр | Оригинальный клапан | Аналог низкого качества |
|---|---|---|
| Материал корпуса | Литье без дефектов, качественное покрытие | Тонкий металл, возможны недостатки литья |
| Ресурс мембраны | Высокий, сохраняет эластичность при низких температурах | Дубеет на холоде, может трескаться |
| Точность срабатывания | Стабильное давление при открытии/закрытии | Разброс параметров, возможное залипание |
Оптимальная работа системы в различных условиях
Эффективность работы ускорительного клапана зависит от состояния всей пневматической системы. Даже если клапан функционирует идеально, он не обеспечит быстрое торможение при пустых ресиверах или неправильном давлении. Поддержание оптимального давления в системе (обычно 6.5–8 атмосфер) является необходимым условием.
Зимой требования к качеству воздуха в системе становятся более строгими. Влага в пневмолиниях может привести к образованию ледяных пробок, блокирующих работу клапана. Использование спиртовых инжекторов или антифризов для пневмосистем (в допустимых концентрациях) помогает предотвратить замерзание конденсата в критических узлах, включая ускорительные клапаны.
Для водителей в горной местности исправность ускорительных клапанов критически важна. Частые торможения на спусках требуют мгновенного и четкого срабатывания системы. Задержка в растормаживании может привести к перегреву тормозных механизмов из-за постоянного трения колодок о барабаны.
Своевременная диагностика и замена изношенных компонентов помогают избежать дорогостоящего ремонта тормозных камер и колонок в будущем. Экономия на качественном ускорительном клапане недопустима, так как его стоимость не сопоставима с рисками отказа во время движения.
Понимание принципов работы ускорительного клапана позволяет водителю или механику быстрее выявлять проблемы с тормозами. Вместо проверки всей системы, зная функцию этого узла, можно целенаправленно проверить его работу. Это экономит время простоя автомобиля и обеспечивает уверенность в его исправности.
В заключение, ускорительный клапан — это не просто вспомогательный элемент, а важный компонент тормозной системы тяжелого грузовика. Его значение для безопасности движения невозможно переоценить. Регулярный контроль, правильное обслуживание и использование качественных запасных частей гарантируют, что этот механизм всегда выполнит свою функцию в нужный момент.
Техническая грамотность в вопросах устройства пневмопривода позволяет эффективно ремонтировать технику и грамотно ее эксплуатировать, предугадывая возможные неисправности. Для владельцев и водителей КАМАЗов знание устройства ускорительного клапана является частью базовой квалификации, необходимой для безопасной работы на дорогах.
Влияние на расход сжатого воздуха
Ускорительный клапан в пневмосистеме играет ключевую роль в управлении расходом сжатого воздуха, что непосредственно влияет на эффективность работы всего оборудования. Основная функция этого устройства заключается в быстром изменении потока воздуха, что позволяет оптимизировать процессы, требующие высокой скорости реакции.
При использовании ускорительного клапана, система получает возможность значительно сократить время, необходимое для достижения заданного давления в пневмоцилиндрах. Это достигается за счет того, что клапан открывается и закрывается с минимальной задержкой, позволяя сжатому воздуху поступать в рабочие элементы системы в нужный момент. Таким образом, ускорительный клапан способствует более точному и быстрому выполнению операций, что особенно важно в автоматизированных производственных процессах.
Кроме того, ускорительные клапаны могут быть настроены на различные режимы работы, что позволяет адаптировать их под конкретные требования системы. Например, в некоторых случаях может потребоваться максимальная скорость открытия клапана для быстрого запуска оборудования, в то время как в других ситуациях предпочтительнее более плавное регулирование потока для предотвращения резких колебаний давления.
Важно отметить, что неправильная настройка или выбор ускорительного клапана может привести к неэффективному расходу сжатого воздуха. Это может вызвать как недостаток давления в системе, так и его избыточное значение, что негативно скажется на производительности и надежности оборудования. Поэтому при проектировании пневмосистемы необходимо тщательно анализировать требования к расходу воздуха и выбирать соответствующие компоненты.
В заключение, ускорительный клапан является незаменимым элементом в пневмосистемах, обеспечивая необходимую скорость и точность управления расходом сжатого воздуха. Его правильная эксплуатация и настройка способствуют повышению общей эффективности системы, снижению затрат на энергоресурсы и увеличению срока службы оборудования.
Анализ производительности в различных режимах работы
Ускорительный клапан в пневмосистеме играет ключевую роль в управлении потоком сжатого воздуха, что непосредственно влияет на производительность всей системы. Его основное назначение заключается в обеспечении быстрого и эффективного переключения потоков воздуха, что позволяет оптимизировать работу пневматических приводов и механизмов. Важно отметить, что производительность ускорительного клапана может варьироваться в зависимости от различных режимов работы, таких как старт, остановка и режимы нагружения.
В режиме старта, когда требуется быстрое нажатие на пневматический привод, ускорительный клапан открывается, позволяя большому объему воздуха поступать в систему. Это обеспечивает мгновенное движение механизма, что особенно важно в автоматизированных производственных процессах, где время реакции критично. В этом режиме производительность клапана определяется его конструктивными особенностями, такими как диаметр проходного сечения и тип используемого привода (пневматический или электрический).
При остановке системы ускорительный клапан также выполняет важную функцию. Он должен быстро закрываться, чтобы предотвратить утечку воздуха и сохранить давление в системе. Эффективность работы клапана в этом режиме зависит от его времени срабатывания и способности герметично закрываться. Неправильная работа клапана может привести к снижению давления в системе и, как следствие, к ухудшению производительности пневматических приводов.
В режимах нагружения, когда пневмосистема работает под постоянной нагрузкой, производительность ускорительного клапана также имеет решающее значение. В этом случае клапан должен обеспечивать стабильный поток воздуха, что позволяет поддерживать необходимое давление и скорость работы механизмов. Важно, чтобы клапан мог адаптироваться к изменениям нагрузки, что требует от него высокой чувствительности и быстроты реагирования.
Кроме того, производительность ускорительного клапана может зависеть от температуры и влажности воздуха, а также от состояния самой пневмосистемы. Например, загрязнение фильтров или износ трубопроводов могут негативно сказаться на работе клапана, что приведет к снижению его эффективности. Поэтому регулярное техническое обслуживание и контроль состояния системы являются необходимыми мерами для обеспечения надежной работы ускорительного клапана и, как следствие, всей пневмосистемы.
Таким образом, анализ производительности ускорительного клапана в различных режимах работы позволяет выявить его критические параметры и оптимизировать работу пневмосистемы в целом. Это, в свою очередь, способствует повышению эффективности производственных процессов и снижению затрат на обслуживание оборудования.
Современные технологии и инновации в конструкции клапанов
Современные технологии и инновации в конструкции ускорительных клапанов значительно изменили подход к проектированию и эксплуатации пневмосистем. Ускорительные клапаны, как важный элемент пневматических систем, предназначены для управления потоком сжатого воздуха, обеспечивая быстрое и эффективное переключение между различными режимами работы оборудования.
Одной из ключевых инноваций в конструкции ускорительных клапанов является использование современных материалов, таких как композиты и легкие сплавы, которые обеспечивают высокую прочность и устойчивость к коррозии. Это позволяет значительно увеличить срок службы клапанов и снизить затраты на их обслуживание и замену.
Кроме того, в последние годы активно внедряются технологии автоматизации и цифровизации. Ускорительные клапаны теперь могут быть оснащены датчиками, которые позволяют в реальном времени отслеживать их состояние и производительность. Это дает возможность оперативно реагировать на изменения в работе системы, предотвращая потенциальные неисправности и повышая общую надежность пневмосистем.
Современные ускорительные клапаны также часто имеют модульную конструкцию, что упрощает их установку и замену. Модульные элементы могут быть легко адаптированы под различные требования и условия эксплуатации, что делает их универсальными для применения в различных отраслях, от производства до автоматизации процессов.
Важным аспектом является также улучшение аэродинамических характеристик клапанов. Современные технологии позволяют создавать конструкции, которые минимизируют потери давления и обеспечивают более эффективное использование сжатого воздуха. Это не только повышает производительность системы, но и способствует снижению энергозатрат, что является актуальным в условиях растущих цен на энергоносители.
Наконец, стоит отметить, что современные ускорительные клапаны часто интегрируются с системами управления, что позволяет реализовать более сложные алгоритмы работы и оптимизировать процессы. Это открывает новые горизонты для применения пневмосистем в автоматизированных производственных линиях и робототехнике, где скорость и точность работы имеют критическое значение.
Перспективы развития и новые материалы
В последние годы наблюдается значительный прогресс в области разработки и применения новых материалов для ускорительных клапанов в пневмосистемах. Эти изменения обусловлены необходимостью повышения эффективности, надежности и долговечности компонентов, используемых в различных отраслях, таких как автомобилестроение, аэрокосмическая промышленность и автоматизация производственных процессов.
Одним из ключевых направлений является использование композитных материалов, которые обладают высокой прочностью и легкостью. Такие материалы позволяют снизить вес клапанов, что особенно важно в авиации и автомобилестроении, где каждый грамм имеет значение. Кроме того, композиты могут обеспечивать отличную коррозионную стойкость, что увеличивает срок службы клапанов в агрессивных средах.
Также активно исследуются полимеры с улучшенными характеристиками, такими как термостойкость и устойчивость к воздействию химических веществ. Это позволяет расширить область применения ускорительных клапанов, включая использование в условиях высокой температуры и давления, а также в средах с агрессивными химическими веществами.
Важным аспектом является и внедрение технологий 3D-печати, которые позволяют создавать сложные геометрические формы клапанов, что невозможно или крайне затруднительно при традиционных методах производства. Это открывает новые горизонты для оптимизации конструкции, улучшения аэродинамических характеристик и, как следствие, повышения общей эффективности работы пневмосистем.
Кроме того, современные разработки направлены на интеграцию интеллектуальных систем управления, которые позволяют более точно регулировать работу ускорительных клапанов. Использование датчиков и систем мониторинга в реальном времени позволяет не только повысить эффективность работы, но и снизить вероятность аварийных ситуаций, связанных с неправильной работой клапанов.
Таким образом, перспективы развития ускорительных клапанов в пневмосистемах связаны с внедрением новых материалов и технологий, что открывает новые возможности для повышения их функциональности и надежности. Эти изменения будут способствовать улучшению работы пневмосистем в целом и расширению их применения в различных отраслях промышленности.
