Форсунка КАМАЗ Евро-5 и ее обслуживание

Опубликовано: 02.10.2026

Форсунка КАМАЗ Евро-5 является ключевым элементом системы впрыска, обеспечивающим эффективное сгорание топлива и минимизацию выбросов вредных веществ. В данной статье мы подробно рассмотрим устройство форсунки, методы диагностики и восстановления, а также предоставим информацию о кодах ошибок и параметрах впрыска. Эта статья будет полезна как владельцам грузовиков, так и специалистам по ремонту, так как поможет разобраться в тонкостях работы форсунок, их настройке и замене, что в конечном итоге способствует повышению надежности и производительности автомобилей КАМАЗ.

Конструктивные особенности и принцип действия системы Common Rail

Топливная система двигателей КАМАЗ, соответствующих стандартам Евро-5, основана на технологии аккумуляторного впрыска Common Rail. В этой системе давление топлива создается независимо от режима работы двигателя и угла поворота коленчатого вала. В отличие от традиционных систем с рядным топливным насосом высокого давления (ТНВД), насос здесь подает топливо в общую магистраль (рампу), а впрыск осуществляется по сигналу электронного блока управления.

Центральным элементом системы является электрогидравлическая форсунка, управляемая либо быстродействующим соленоидом, либо пьезоэлементом. В двигателях КАМАЗ чаще всего используются форсунки с соленоидным управлением, что обеспечивает высокую надежность и разумные затраты на обслуживание. Эффективность работы этих устройств зависит от зазоров в плунжерной паре, измеряемых в микронах.

Электронный блок управления (ЭБУ) получает информацию от множества датчиков и рассчитывает оптимальное время и продолжительность впрыска для каждого рабочего цикла. Многоступенчатый впрыск, включающий предварительный, основной и послевпрыск, снижает уровень шума двигателя и уменьшает выбросы токсичных веществ в выхлопных газах. Сбой в работе любой из форсунок может нарушить весь процесс сгорания.

Устройство электрогидравлической форсунки

Форсунка — это сложный механизм, состоящий из корпуса, распылителя, иглы, возвратной пружины и управляющего клапана. Топливо под высоким давлением поступает в внутреннюю полость форсунки и воздействует на иглу распылителя благодаря гидравлической разгрузке. Пока клапан закрыт, давление в управляющей камере уравновешивает давление топлива на иглу, удерживая её в закрытом положении.

Когда электронный блок управления (ЭБУ) отправляет электрический сигнал, соленоид открывает сливной канал. Это приводит к резкому снижению давления в управляющей камере, и игла поднимается, позволяя впрыскивать топливо в камеру сгорания. Скорость срабатывания клапана составляет доли миллисекунды, что требует идеального состояния всех подвижных элементов. Форсунки Bosch, устанавливаемые на КАМАЗ, имеют съемный наконечник с электромагнитом, что теоретически позволяет их ремонтировать, хотя на практике это требует высокоточного оборудования.

Параметр	Описание	Методы восстановления
Устройство форсунки	Электронно-управляемая форсунка с пьезоэлектрическим механизмом	Замена поврежденных компонентов
Диагностика	Проверка давления, тестирование на утечки, анализ распыла	Чистка форсунки, замена фильтров
Признаки неисправности	Неровная работа двигателя, повышенный расход топлива, черный дым	Ремонт или замена форсунки

Интересные факты

Вот несколько интересных фактов о форсунках КАМАЗ Евро-5, их устройстве, диагностике и методах восстановления:

Технология расп喷ения: Форсунки Евро-5 КАМАЗ используют высокоточные технологии расп喷ения топлива, что позволяет значительно улучшить эффективность сгорания и снизить выбросы вредных веществ. Это достигается за счет многократного расп喷ения топлива в цилиндре, что обеспечивает более равномерное смешивание с воздухом.
Диагностика с помощью компьютерных систем: Современные системы диагностики позволяют быстро выявлять неисправности форсунок. Например, с помощью специализированного оборудования можно проводить тестирование на стенде, где имитируются условия работы двигателя, что позволяет точно определить, работает ли форсунка в пределах заданных параметров.
Методы восстановления: Восстановление форсунок КАМАЗ Евро-5 может включать в себя как механическую чистку, так и замену изношенных деталей. Одним из популярных методов является ультразвуковая чистка, которая позволяет эффективно удалять отложения и загрязнения, не повреждая саму форсунку. Это значительно продлевает срок службы устройства и восстанавливает его рабочие характеристики.

Совместимость и модификации двигателей

Двигатели КАМАЗ Евро-5, такие как 740.61, 740.70, 740.73 и более современные модели 5490, могут быть оснащены различными версиями топливной аппаратуры. Основным производителем является компания Bosch, но могут встречаться и другие варианты в зависимости от года выпуска и комплектации транспортного средства. Перед заказом запасных частей важно точно определить тип установленной форсунки по каталожному номеру.

Различия между модификациями касаются таких параметров, как производительность распылителя, сопротивление обмотки соленоида и конструкция подводящих каналов. Установка форсунки от другого двигателя без соответствующей настройки программного обеспечения ЭБУ может привести к неправильной работе мотора. Ниже представлена таблица с основными параметрами совместимости для популярных модификаций.

Модель двигателя	Тип системы	Давление в рампе (бар)	Тип управления
КАМАЗ-740.61-320	Common Rail	1600	Электромагнитное
КАМАЗ-740.70-280	Common Rail	1600	Электромагнитное
КАМАЗ-740.73-300	Common Rail	1600-1800	Электромагнитное

Симптоматика неисправностей и методы компьютерной диагностики

Первым сигналом неисправности форсунки или её компонентов является изменение работы двигателя на холостом ходу. Мотор может начать работать неравномерно, усиливаются вибрации в кузове и рулевом колесе, а обороты колеблются. Визуально можно заметить изменения в цвете выхлопных газов: черный дым указывает на переобогащение топливной смеси, а белый или сизый цвет свидетельствует о наличии несгоревшего топлива или попадании масла.

Электронная система управления двигателем (ЭСУД) постоянно отслеживает работу каждого цилиндра. При выявлении аномалий в скорости вращения коленчатого вала (например, пропуски воспламенения) или отклонений в регулировке топливоподачи электронный блок управления (ЭБУ) фиксирует соответствующие коды ошибок в своей памяти. Диагностика с помощью сканера — необходимый первый этап при обнаружении проблем с системой подачи топлива.

Для подключения диагностического оборудования нужно найти диагностический разъем, который на автомобилях КАМАЗ обычно располагается в кабине, под панелью приборов или рядом с местом водителя. После соединения ноутбука или планшета с адаптером (например, J1939 или специализированным для КАМАЗ) необходимо запустить программное обеспечение для считывания параметров в реальном времени.

Анализ кодов ошибок и параметров в реальном времени

Наиболее значимыми показателями для оценки состояния форсунок являются коррекции топливоподачи по каждому цилиндру. Эти данные показывают, насколько ЭБУ необходимо изменять длительность впрыска для обеспечения равномерной работы двигателя. Если коррекция достигает крайних значений (например, +4 или -4 мг/такт), это может указывать на механическую неисправность форсунки.

Также стоит обратить внимание на параметр «Рассогласование по цилиндрам» или «Uniformity». Он демонстрирует разницу в работе цилиндров в процентах или условных единицах. Резкие колебания этого показателя при увеличении нагрузки могут свидетельствовать о нестабильности факела распыла или залипании иглы. Коды ошибок, такие как P0201-P0206 (неисправность цепи форсунки) или P0207-P0212 (обрыв/короткое замыкание), помогают выявить электрические проблемы.

Важно уметь различать электрические неисправности (обрыв обмотки, короткое замыкание на массу) и механические (износ распылителя, заедание клапана). Электрические проблемы часто проявляются в виде постоянных кодов ошибок, в то время как механический износ может проявляться только в определенных режимах работы или при различных температурных условиях.

Проверка электрической цепи и сопротивления

Если диагностика указывает на неисправность конкретной форсунки, важно проверить состояние электрической цепи. Для этого нужно заглушить двигатель, отключить аккумулятор и снять разъемы с подозреваемых форсунок. С помощью мультиметра в режиме измерения сопротивления проверьте обмотку соленоида.

Нормальное сопротивление соленоида форсунки КАМАЗ Евро-5 составляет от 0.2 до 1.0 Ом (для низкоомных форсунок) или 10-15 Ом, в зависимости от модели и года выпуска. Значительное отклонение от этих значений может указывать на витковое замыкание или обрыв. Также проверьте каждый контакт на наличие соединения с массой, чтобы исключить возможность короткого замыкания в проводах.

Тип проверки	Нормальное значение	Возможная причина отклонения
Сопротивление обмотки	0.2 - 1.0 Ом	Витковое замыкание, обрыв
Сопротивление изоляции	Бесконечность (∞)	Пробой на корпус, влага

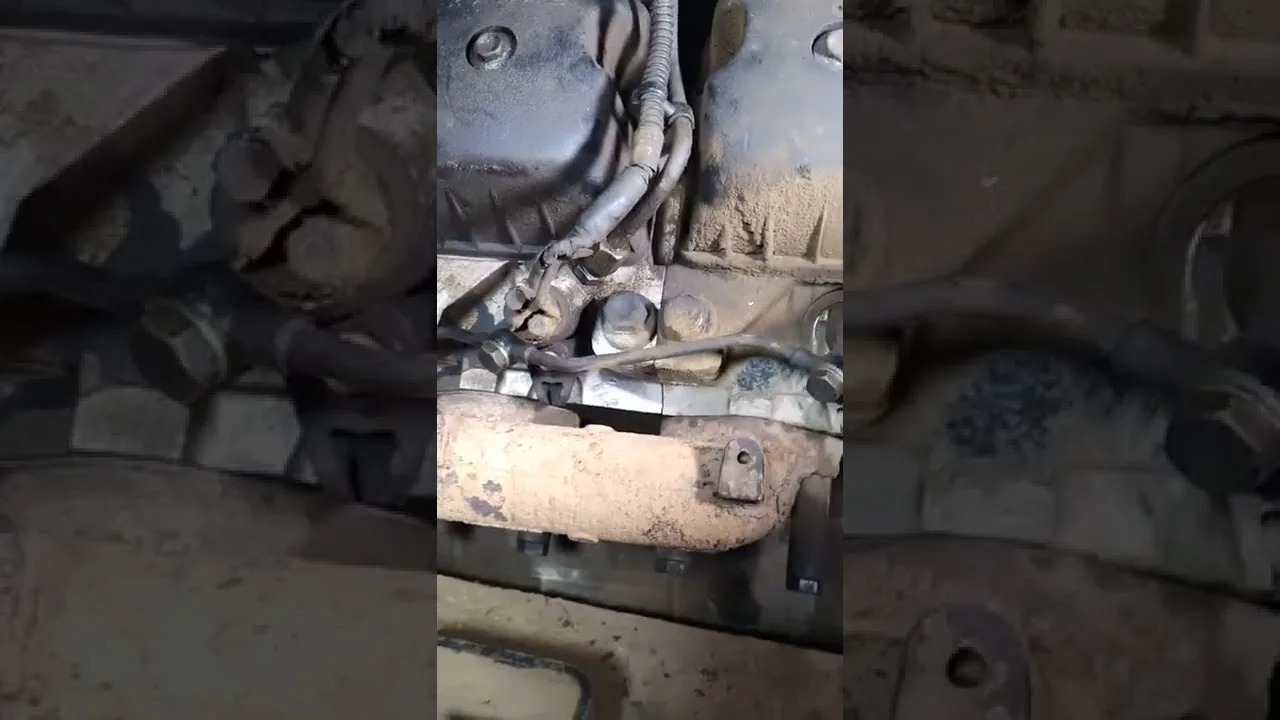

Процедура снятия, установки и регулировки форсунок

Процесс снятия форсунок на двигателях КАМАЗ Евро-5 требует тщательной подготовки рабочего пространства и соблюдения норм чистоты. Попадание даже мельчайших частиц загрязнений в топливную систему при демонтаже компонентов может привести к выходу из строя как новых, так и отремонтированных деталей. Перед началом работ необходимо тщательно очистить область установки форсунок на головке блока цилиндров.

Сначала нужно сбросить давление в топливной системе. Это можно сделать, выкрутив предохранитель топливного насоса и прокручивая двигатель стартером, или оставив автомобиль в покое на несколько часов после последней поездки. Затем отсоединяются высоконапорные топливные магистрали и электрические соединения. Сливные трубки требуют осторожного обращения, так как они часто изготовлены из меди и могут легко сломаться при повторной установке.

Для извлечения форсунки используется специальный съемник или вороток. Если форсунка «прикипела» из-за нагара, применение чрезмерной силы может повредить корпус или сорвать резьбу в головке. В таких случаях рекомендуется использовать специальные размачивающие жидкости и аккуратно простукивать.

Замена уплотнений и монтажных элементов

При демонтаже форсунки необходимо заменить все уплотнительные элементы. Это касается как верхних резинок, предотвращающих утечку топлива в сливную систему, так и нижнего медного кольца (шайбы), обеспечивающего герметичность в камере сгорания. Повторное использование старых уплотнителей недопустимо, так как они теряют эластичность и форму под воздействием высоких температур.

Важно обратить внимание на состояние посадочного места в головке блока цилиндров. Нагар, скапливающийся на торце форсунки и в колодце, следует аккуратно удалить с помощью специального инструмента или чистой ветоши, избегая оставления ворса. Если на поверхности седла есть повреждения, может потребоваться обработка разверткой, но только опытным специалистом.

Момент затяжки форсунки и прижимной скобы должен строго соответствовать рекомендациям производителя. Недостаточная затяжка может привести к утечке газов и повреждению форсунки, в то время как чрезмерная затяжка может вызвать деформацию корпуса или срыв резьбы. Для контроля усилия обязательно используйте динамометрический ключ.

Кодирование и адаптация новых форсунок

Современные форсунки для двигателей КАМАЗ Евро-5 имеют уникальные коррекционные коды (IMA-коды), которые завод присваивает каждому экземпляру. Эти коды помогают компенсировать технологические отклонения и обеспечивают равномерную работу всех цилиндров. При установке новой форсунки важно внести эти данные в память электронного блока управления (ЭБУ).

Процесс кодирования осуществляется с помощью диагностического сканера через раздел «Программирование форсунок» или аналогичный. Вводятся алфавитно-цифровые коды, указанные на корпусе новой форсунки. Если этот шаг не будет выполнен, двигатель может работать неравномерно, даже если форсунки исправны, так как ЭБУ будет использовать усредненные значения.

После установки и кодирования необходимо провести процедуру «Обучение системы» или «Адаптация». В ходе этой операции ЭБУ выполняет тестовые впрыски и корректирует базовые настройки для оптимальной работы с новыми компонентами. В этот момент двигатель может глохнуть или работать нестабильно — это нормальная часть процесса обучения.

Типичные ошибки при обслуживании и эксплуатации

Обслуживание топливной системы Common Rail требует высокой квалификации и строгого соблюдения технологий. Часто стремление сэкономить или недостаток знаний ухудшают состояние оборудования. Анализ распространенных ошибок помогает избежать ненужных затрат и простоев техники.

Игнорирование замены топливных фильтров — попытка продлить срок службы фильтров или использование некачественных аналогов может привести к попаданию абразивной пыли и воды в плунжерные пары. Это вызывает задиры и заклинивание форсунок. Фильтры необходимо менять строго по регламенту, а при подозрении на плохое топливо — чаще.
Отсутствие кодирования при замене — установка новых форсунок без ввода коррекционных кодов в электронный блок управления (ЭБУ) приводит к дисбалансу в работе двигателя, повышенному шуму и ускоренному износу. Система не учитывает индивидуальные характеристики каждой форсунки.
Использование «народных» методов очистки — добавление агрессивных химических добавок в бак или промывка без снятия форсунок на работающем двигателе может растворить отложения в баке. Это забивает фильтры и повреждает насос, а также разрушает резиновые уплотнения.
Повторное использование одноразовых элементов — установка старых медных шайб или болтов крепления (если они указаны как одноразовые) нарушает герметичность, что может привести к подсосу воздуха или прорыву газов. Это, в свою очередь, может вызвать прогар форсунки или даже пожар.

Профилактика и продление ресурса топливной системы

Долговечность форсунок КАМАЗ Евро-5 зависит от качества топлива и условий эксплуатации автомобиля. Система Common Rail чувствительна к воде в дизельном топливе, что может вызвать коррозию прецизионных деталей и кавитацию. Установка дополнительного сепаратора с подогревом и датчиком воды — эффективное решение для регионов с нестабильным качеством горючего.

Регулярный слив отстоя из топливного фильтра-отстойника должен стать привычкой водителей. Даже небольшое количество воды в ТНВД может вывести из строя всю систему. Важно также следить за состоянием воздушного фильтра: попадание пыли в двигатель может вызвать закоксовку распылителей форсунок и образование отложений на кольцах.

Использование качественных моторных масел и своевременная замена масла влияют на работу топливной системы, особенно если в двигателе предусмотрен масляный теплообменник для подогрева топлива (в некоторых модификациях). При первых признаках неисправности необходимо незамедлительно проводить диагностику, так как работа на неисправной форсунке может быстро повредить цилиндр двигателя.

Влияние качества топлива на ресурс оборудования

Главным врагом форсунок системы Common Rail являются не только механические загрязнения, но и недостаточная смазывающая способность топлива. Дизельное топливо важно для смазки плунжерных пар топливного насоса и форсунок. Использование топлива с низким цетановым числом или недостаточным содержанием серы, которая в определенных количествах способствует смазке, может привести к сухому трению и ускоренному износу.

На дорогах часто встречается топливо, не соответствующее стандартам Евро-5. В таких случаях целесообразно использовать сертифицированные многофункциональные добавки, которые улучшают смазывающие характеристики и очищают систему от лаковых отложений. Однако стоит помнить, что добавки не могут восстановить уже изношенные компоненты.

Эффективность методов восстановления и замены

Когда форсунка выходит из строя, владельцу автомобиля нужно решить, стоит ли её ремонтировать или лучше заменить на новую. Восстановление форсунок возможно только в специализированных сервисах с оборудованием для проверки и калибровки. Простая промывка или замена распылителя в домашних условиях не гарантирует, что форсунка вернется к заводским характеристикам.

Заводские форсунки проходят полный контроль на стендах, где тестируются при различных давлениях и частотах вращения. Восстановленные форсунки, если они собраны качественно, могут служить долго, но их срок службы обычно меньше, чем у новых оригинальных деталей. При этом цена качественной восстановленной форсунки составляет 50-70% от стоимости новой.

Если финансовые возможности позволяют, лучше устанавливать новые оригинальные форсунки или сертифицированные аналоги от известных брендов, таких как Bosch или Denso. Это обеспечивает уверенность в их долговечности и позволяет избежать повторных затрат на снятие и установку, что является трудоемким процессом.

Важно отметить, что топливная система КАМАЗ Евро-5 представляет собой высокотехнологичный узел, требующий внимательного подхода. Своевременная диагностика, использование качественных расходных материалов и соблюдение регламентных работ позволяют эксплуатировать автомобиль долго без значительных затрат. Понимание принципов работы и причин неисправностей помогает принимать обоснованные решения по обслуживанию техники.

Регулярный мониторинг работы двигателя через диагностический разъем позволяет выявлять проблемы на ранних стадиях, когда их устранение обходится недорого. Профилактика всегда дешевле и проще, чем капитальный ремонт двигателя, вызванный поломкой форсунки.

Следование этим простым, но важным рекомендациям по эксплуатации и обслуживанию обеспечит надежную работу силового агрегата, экономию топлива и соответствие экологическим стандартам на протяжении всего срока службы автомобиля.

Тестирование форсунок на стенде

Тестирование форсунок на стенде является важным этапом диагностики и оценки их работоспособности. Этот процесс позволяет выявить возможные неисправности, определить параметры распыла и давления, а также оценить общую эффективность работы форсунок. Для тестирования используются специализированные стенды, которые имитируют условия работы двигателя и позволяют проводить ряд измерений.

Стенды для тестирования форсунок могут быть как стационарными, так и мобильными. Они оснащены необходимыми датчиками и системами управления, которые позволяют точно контролировать параметры работы форсунок. Основные характеристики, которые проверяются на стенде, включают:

Давление распыла: Это один из ключевых параметров, влияющих на эффективность сгорания топлива. На стенде можно установить необходимое давление и проверить, соответствует ли оно заводским характеристикам.
Форма и размер распыла: Правильная форма распыла обеспечивает оптимальное смешивание топлива с воздухом, что критически важно для эффективного сгорания. Тестирование позволяет визуально оценить распыл и выявить возможные дефекты.
Количество впрыскиваемого топлива: На стенде можно измерить объем топлива, который форсунка подает за определенный промежуток времени. Это позволяет определить, не произошло ли засорение или износ форсунки.
Время открытия и закрытия: Эти параметры также важны для правильной работы системы впрыска. На стенде можно проверить, как быстро и точно форсунка реагирует на сигналы управления.

Процесс тестирования обычно включает следующие этапы:

Подготовка стенда: Перед началом тестирования необходимо убедиться, что стенд исправен и правильно откалиброван. Это включает проверку всех датчиков и систем управления.
Установка форсунок: Форсунки устанавливаются на стенд, где они подключаются к системе подачи топлива и управления.
Проведение тестов: На стенде проводятся различные тесты, включая проверку давления, распыла и времени открытия. Результаты фиксируются и анализируются.
Анализ результатов: Полученные данные сравниваются с заводскими характеристиками. В случае выявления отклонений принимаются решения о необходимости ремонта или замены форсунок.

Важно отметить, что тестирование форсунок на стенде не только помогает выявить неисправности, но и позволяет оценить эффективность работы всей системы впрыска. Регулярное тестирование форсунок может значительно повысить надежность и производительность двигателя, а также снизить расход топлива и уровень выбросов вредных веществ.

Таким образом, тестирование форсунок на стенде является неотъемлемой частью диагностики и обслуживания автомобилей, оснащенных двигателями стандарта Евро-5. Это позволяет не только поддерживать их в исправном состоянии, но и продлить срок службы, что в конечном итоге сказывается на экономии средств владельцев транспортных средств.

Сравнительный анализ новых и восстановленных форсунок

Форсунки являются одним из ключевых компонентов системы впрыска дизельных двигателей, и их состояние напрямую влияет на производительность и экономичность работы автомобиля. В последние годы на рынке наблюдается рост популярности восстановленных форсунок, что вызывает необходимость в сравнительном анализе новых и восстановленных изделий.

Новые форсунки, как правило, производятся с использованием современных технологий и материалов, что обеспечивает их высокую надежность и долговечность. Они проходят строгий контроль качества и тестирование на всех этапах производства. В результате новые форсунки обеспечивают оптимальное распыление топлива, что способствует улучшению сгорания и снижению выбросов вредных веществ. Однако высокая стоимость новых форсунок может стать значительным препятствием для владельцев старых или бюджетных автомобилей.

С другой стороны, восстановленные форсунки представляют собой более экономичный вариант. Процесс восстановления включает в себя очистку, замену изношенных деталей и тестирование на стенде. В большинстве случаев восстановленные форсунки могут обеспечить приемлемую производительность, сопоставимую с новыми. Однако качество восстановленных изделий может варьироваться в зависимости от используемых технологий и квалификации специалистов, проводящих восстановление. Поэтому важно выбирать надежные сервисные центры с хорошей репутацией.

Одним из основных факторов, влияющих на выбор между новыми и восстановленными форсунками, является их срок службы. Новые форсунки, как правило, имеют более длительный срок эксплуатации, что может оправдать их высокую стоимость. В то же время восстановленные форсунки могут требовать более частой замены, особенно если они были восстановлены некачественно или использовались в условиях, превышающих их эксплуатационные характеристики.

Также стоит отметить, что восстановленные форсунки могут иметь ограниченную гарантию, что может стать дополнительным риском для владельца автомобиля. В случае поломки новой форсунки, как правило, производитель предоставляет более длительный срок гарантии и возможность возврата или обмена.

В заключение, выбор между новыми и восстановленными форсунками зависит от множества факторов, включая бюджет, состояние автомобиля и требования к производительности. Владельцам автомобилей следует тщательно взвесить все «за» и «против», прежде чем принимать решение, а также консультироваться с профессионалами в области диагностики и ремонта дизельных двигателей.
