В данной статье мы рассмотрим проблему замыкания генератора на массу, которая может привести к серьезным неисправностям в электрической системе автомобиля. Правильная диагностика и своевременный ремонт генератора являются ключевыми факторами для обеспечения надежной работы автомобиля и предотвращения дальнейших повреждений. Мы предложим подробные методы проверки обмоток, диодного моста и изоляции, а также рекомендации по устранению причин короткого замыкания, что поможет вам самостоятельно справиться с этой распространенной проблемой.
Первичная диагностика и визуальный осмотр
Начинать диагностику неисправностей следует с визуального осмотра генератора и его соседних компонентов, не снимая его с автомобиля. Если генератор имеет пробой на массу, можно заметить следы копоти на корпусе, потемневшие контакты или расплавленные провода в области задней крышки. Визуальный анализ помогает выявить явные механические повреждения, которые могли привести к нарушению изоляции.
Проверка натяжения приводного ремня — ключевой этап, так как его чрезмерное натяжение может вызвать деформацию подшипников и смещение ротора. При смещении ротор начинает контактировать с обмоткой статора, что приводит к разрушению изоляции и короткому замыканию. Ослабленный ремень может проскальзывать, вызывая перегрев шкива и передачу тепла на внутренние элементы.
Особое внимание стоит уделить состоянию клеммы «30» (или «B+»), через которую проходит основной ток зарядки. Если эта клемма соприкасается с металлическим корпусом генератора или кузовом из-за повреждения изолирующей втулки, может произойти короткое замыкание на массу. В таких случаях часто сгорает плавкая вставка в проводке или срабатывает автоматический предохранитель.
Для первичной проверки потребуется мультиметр, установленный в режим измерения сопротивления (Ом) или прозвонки. Один щуп прибора следует прикрепить к металлическому корпусу генератора, а второй поочередно подносить к выходным контактам. Если прибор показывает нулевое или близкое к нулю сопротивление, это указывает на наличие пробоя.
Также стоит проверить целостность щеточного узла. Изношенные щетки могут застревать в держателе и вызывать искрение, что способствует образованию токопроводящего нагара на внутренних стенках. Этот нагар со временем может перекрывать зазоры между изолированными элементами и создавать путь для утечки тока на корпус.
Проверка целостности изоляции обмоток

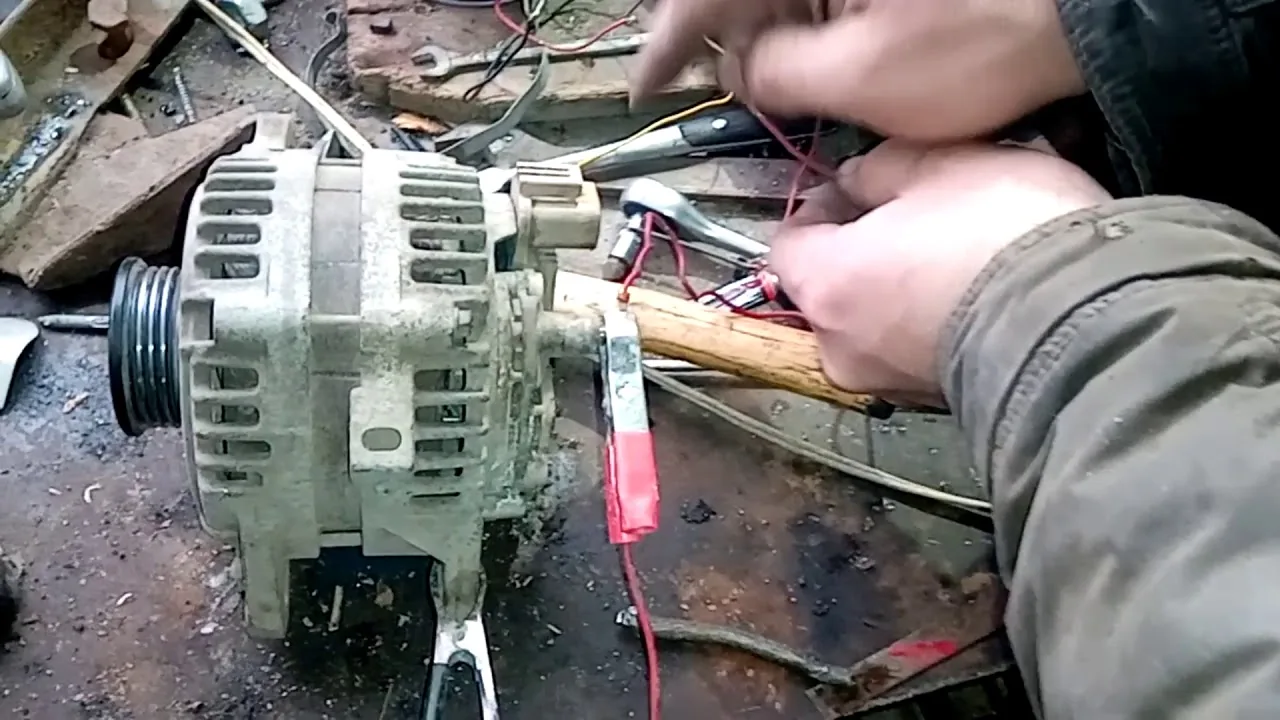

Если внешний осмотр не выявил повреждений, необходимо провести детальную диагностику обмоток статора и ротора. Замыкание на массу может возникать внутри пазов статора, где вибрации и высокие температуры разрушают изоляционное покрытие проводов. Для проверки отсоедините выводы обмоток от диодного моста, чтобы исключить влияние других компонентов схемы.
Один щуп мультиметра подключите к любому выводу обмотки статора, а второй — к металлическому корпусу генератора. Исправная обмотка должна показывать сопротивление изоляции не менее 10 кОм, а в идеале — бесконечное значение. Если стрелка прибора отклоняется или цифровой дисплей отображает конкретные значения сопротивления, это указывает на пробой обмотки на корпус.
Аналогичную проверку проводят для обмотки возбуждения ротора. Щупы прибора подключаются к контактным кольцам ротора и его валу. Наличие проводимости между этими элементами свидетельствует о межвитковом замыкании или пробое изоляции на валу. Эксплуатация генератора с такой неисправностью строго запрещена.
Если обнаружен пробой обмотки статора, ремонт часто оказывается экономически нецелесообразным, так как перемотка требует специализированного оборудования. В большинстве случаев более простым и надежным решением будет замена статорного узла или всего генератора на новый или восстановленный аналог.
| Признак проблемы | Возможные причины | Рекомендуемые действия |
|---|---|---|
| Генератор не выдает напряжение | Обрыв обмотки генератора | Проверка обмоток, замена генератора |
| Постоянное разряжение аккумулятора | Короткое замыкание на массу | Проверка проводки, замена поврежденных проводов |
| Увеличенный расход топлива | Неправильная работа генератора | Проверка системы зарядки, диагностика ЭБУ |
| Шум при работе генератора | Износ подшипников | Замена подшипников, проверка крепления |
| Появление запаха гари | Перегрев генератора | Проверка системы охлаждения, замена генератора |
| Индикатор зарядки не горит | Неисправен регулятор напряжения | Замена регулятора, проверка соединений |
Интересные факты
Вот несколько интересных фактов, связанных с темой "Генератор замыкает на массу: диагностика и ремонт":
Причины замыкания на массу: Замыкание генератора на массу может происходить по нескольким причинам, включая повреждение изоляции проводов, коррозию контактов или механические повреждения. Это может привести к перегреву и выходу из строя не только генератора, но и других электрических компонентов автомобиля.
Диагностика с помощью мультиметра: Для диагностики замыкания на массу можно использовать мультиметр. Проверка сопротивления между выводами генератора и массой автомобиля позволяет выявить наличие короткого замыкания. Если сопротивление равно нулю или близко к нему, это указывает на проблему.
Влияние на аккумулятор: Замыкание генератора на массу может привести к неправильной зарядке аккумулятора. Если генератор не работает должным образом, аккумулятор может либо не заряжаться, либо перезаряжаться, что сокращает его срок службы и может вызвать дополнительные проблемы в электрической системе автомобиля.
Эти факты подчеркивают важность регулярной диагностики и обслуживания генератора для предотвращения серьезных поломок.
Диагностика выпрямительного блока и щеточного узла
Одной из распространенных причин замыкания генератора на массу является неисправность диодного моста. Этот выпрямительный блок преобразует переменный ток в постоянный. Если один из диодов выходит из строя, ток может начать двигаться в обратном направлении или напрямую на корпус. Это может произойти из-за перегрузок, попадания влаги или заводского брака полупроводниковых элементов.

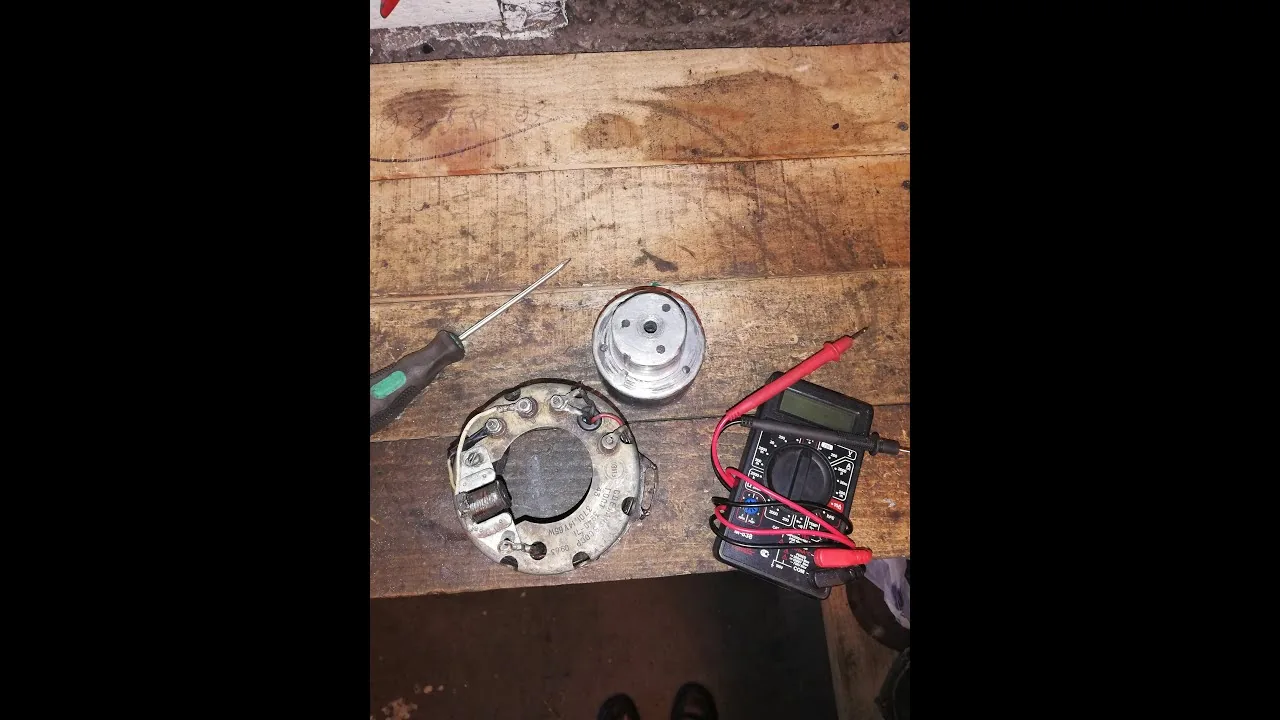

Чтобы проверить состояние диодов, снимите заднюю крышку генератора и получите доступ к платине выпрямителя. Каждый диод проверяется мультиметром в обоих направлениях. В прямом направлении исправный диод должен пропускать ток (сопротивление 400-800 Ом), а в обратном — блокировать цепь (показывать бесконечность). Если диод звонится в обе стороны или не звонится ни в одну, его следует заменить.
Особое внимание стоит уделить дополнительным диодам, которые питают обмотку возбуждения. Их выход из строя может привести к тому, что генератор будет работать даже при выключенном зажигании, что приведет к разрядке аккумулятора. Кроме того, короткое замыкание в этой цепи может затронуть основные силовые выводы.
Не менее важен тщательный осмотр щеточного узла. Графитовая пыль, образующаяся в процессе работы щеток, смешивается с маслом и образует токопроводящую массу. Если эта смесь заполняет пространство между плюсовым контактом и корпусом, может произойти замыкание. Регулярная очистка внутренней части генератора сжатым воздухом поможет избежать этой проблемы.
При сборке узла крайне важно не перепутать полярность диодов и правильно установить изолирующие прокладки. Использование неоригинальных компонентов или диодов с меньшим токовым номиналом может привести к их быстрому перегреву и повторному выходу из строя. Рекомендуется всегда использовать оригинальные запчасти или качественные аналоги, рекомендованные производителем.
Неисправности реле-регулятора напряжения
Реле-регулятор поддерживает напряжение в бортовой сети автомобиля в пределах 13.8–14.5 Вольт. Если устройство выходит из строя и не контролирует напряжение, это может привести к перезаряду аккумулятора и повреждению изоляции обмоток. В некоторых моделях корпус регулятора заземлен, и при нарушении связи или коротком замыкании возникают сбои в работе устройства.
Для проверки реле-регулятора измерьте напряжение на клеммах аккумулятора при запущенном двигателе. Если значение превышает 15 Вольт или колеблется в широком диапазоне, это указывает на неисправность регулятора. Внутреннее короткое замыкание в силовых ключах может подать полное напряжение генератора на обмотку возбуждения, что приведет к её перегреву и повреждению.
В современных автомобилях с цифровыми системами управления (CAN-шина) реле-регулятор может получать команды от блока управления двигателем. Замыкание в управляющей цепи может вызвать работу генератора в аварийном режиме или его отключение. Для диагностики таких систем требуется специализированный диагностический сканер.
При замене реле-регулятора рекомендуется одновременно обновить и щеточный узел, если они объединены в конструкции. Изношенные щетки могут повредить контактные кольца ротора, что в конечном итоге приведет к необходимости замены более дорогих компонентов генератора.
Методы устранения замыкания и восстановление изоляции
После определения места короткого замыкания генератора на массу можно приступать к ремонту. Если причина в загрязнении, внутреннюю часть генератора следует продуть сжатым воздухом и обработать специальным очистителем для контактов. Использование бензина или растворителей не рекомендуется, так как они могут повредить лакокрасочное покрытие обмоток и пластиковые элементы.
Если повреждена изоляция на выводах обмоток, можно восстановить её с помощью термоусадочных трубок или лакоткани. Поврежденное место нужно зачистить, обезжирить и аккуратно изолировать. Однако это временное решение, и при первой возможности лучше заменить дефектный узел.
Если короткое замыкание произошло из-за деформации корпуса или крышек, что приводит к контакту ротора со статором, необходимо исправить геометрию или заменить поврежденные детали. Биение ротора проверяется с помощью индикатора часового типа; допустимое значение не должно превышать 0.1 мм. Превышение этого показателя указывает на необходимость замены вала или ротора в сборе.

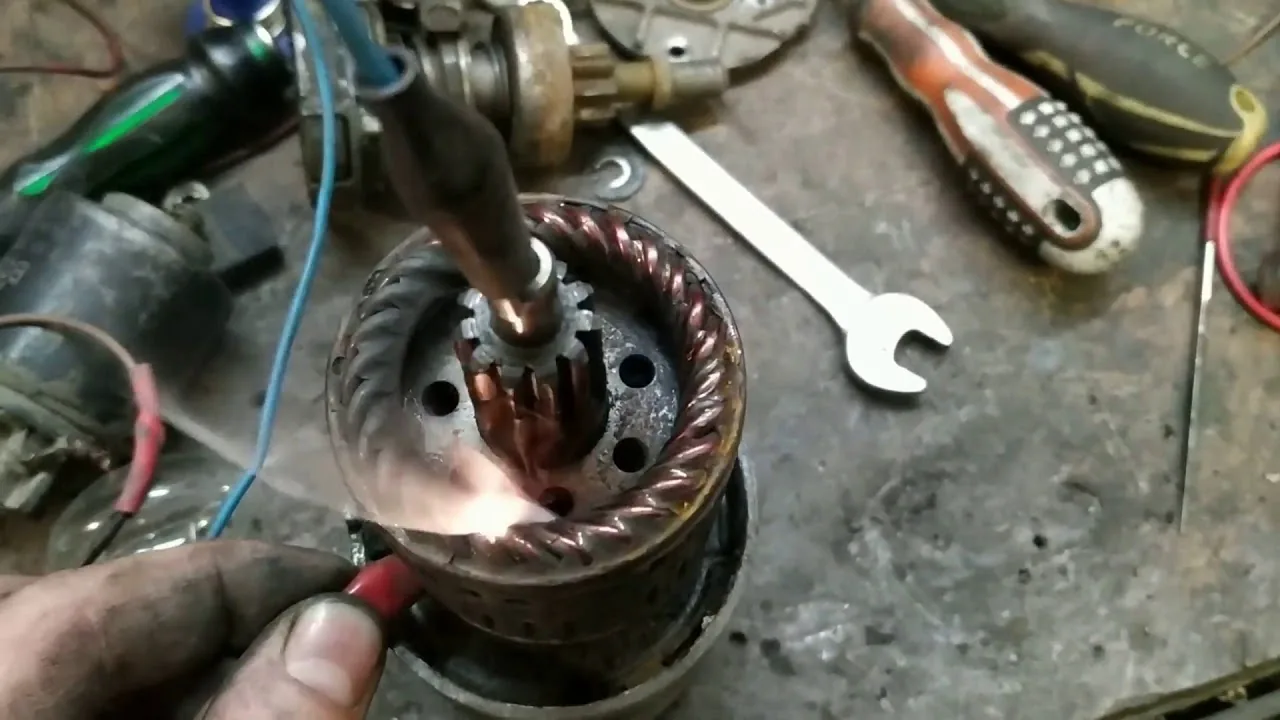

При повреждении изоляции обмотки статора иногда применяется метод «выжигания» короткого замыкания. На обмотку кратковременно подается высокое напряжение, чтобы сжечь место замыкания. Этот метод рискован и требует опыта, так как существует вероятность окончательно вывести генератор из строя. На практике для грузовых автомобилей проще приобрести новую обмотку или статор.
После завершения ремонта необходимо провести повторную сборку и проверить все соединения. Важно убедиться, что все болты затянуты с рекомендованным моментом, а контактные площадки очищены до металлического блеска. Применение графитовой смазки на втулках и подшипниках улучшает работу узла и снижает риск заклинивания.
Замена подшипников и восстановление геометрии
Износ подшипников ротора часто становится причиной коротких замыканий. Поврежденный подшипник вызывает вибрацию и смещение ротора, что приводит к трению о обмотку статора. Это трение разрушает изоляцию проводов, что может вызвать замыкание на массу или межвитковое замыкание.
Для замены подшипников необходимо полностью разобрать генератор. С помощью съемника старые подшипники снимаются с вала, а новые устанавливаются осторожно, чтобы избежать перекосов. Важно выбирать подшипники, соответствующие необходимому классу точности и температурному диапазону, так как генератор работает в условиях высоких температур.
После установки новых подшипников необходимо проверить легкость вращения ротора. Не должно быть заеданий, люфтов или посторонних шумов. Если ротор вращается с трудом, это может привести к перегреву и быстрому выходу из строя как подшипников, так и самого генератора.
Сборка генератора осуществляется в обратном порядке разборки. Особое внимание следует уделить центровке крышек и установке крепежных элементов. Неправильная сборка может вызвать перекос и повторное возникновение проблем с механической частью, что приведет к электрическим неисправностям.
Типичные ошибки при ремонте и профилактика
В процессе диагностики и ремонта могут возникать ошибки, которые усугубляют ситуацию. Осознание этих ошибок поможет избежать ненужных затрат времени и средств, а также обеспечит надежную работу электрооборудования в будущем. Опытные механики знают, что детали имеют огромное значение, и игнорирование мелочей часто приводит к повторному возникновению проблемы.
- Игнорирование проверки цепи массы — многие водители, меняя генератор, забывают удостовериться в качестве соединения минусового провода с кузовом и двигателем. Плохая масса может вызвать колебания напряжения и повреждение изоляции нового генератора.
- Использование неподходящих запчастей — установка диодов или реле-регуляторов с другими характеристиками (например, предназначенных для легковых автомобилей) может привести к их быстрому выходу из строя под нагрузкой грузового генератора.
- Нарушение технологии пайки — при замене диодов или выводов обмоток крайне важно избегать перегрева контактов. Длительное воздействие тепла от паяльника разрушает внутреннюю структуру полупроводников и изоляцию проводов, что может привести к скрытым дефектам.
- Отсутствие герметизации — после ремонта часто забывают установить уплотнительные кольца или герметик на стыки крышек. Проникновение влаги внутрь генератора неизбежно приведет к повторному замыканию на массу.
Профилактика неисправностей генератора заключается в регулярном обслуживании. Периодически, особенно перед сменой сезонов, стоит проверять натяжение ремня, чистоту контактов и отсутствие посторонних шумов. Своевременная замена изношенных компонентов продлевает срок службы агрегата.
Также важно следить за состоянием аккумулятора. Неисправная батарея с замкнутыми банками создает чрезмерную нагрузку на генератор, заставляя его работать на пределе возможностей, что может привести к перегреву и пробою. Исправный аккумулятор — залог долгой службы генератора.
Соблюдение этих простых рекомендаций и аккуратное выполнение ремонтных работ помогут поддерживать электрооборудование грузовика в хорошем состоянии. Генератор, не замыкающий на массу, обеспечивает стабильный запуск двигателя и работу всех систем, что критически важно для безопасности на дороге.
Безопасная эксплуатация электрооборудования
Стабильная работа генератора зависит не только от отсутствия коротких замыканий, но и от правильного взаимодействия с бортовой сетью автомобиля. Все изменения в системе зарядки должны выполняться в соответствии с установленными техническими нормами.
При добавлении нового оборудования, такого как освещение, лебедки или холодильники, важно учитывать нагрузку на генератор. Если общее потребление энергии превышает номинальный ток генератора, это приведет к перегрузке, что может вызвать перегрев и короткое замыкание. В таких случаях необходимо установить дополнительный генератор или заменить существующий на более мощный.
Крайне важно регулярно проверять состояние проводки, соединяющей генератор и аккумулятор. Окисление или повреждение изоляции силового кабеля могут создавать ложные признаки неисправности генератора. Визуальный осмотр жгутов на наличие износа поможет избежать неожиданных замыканий.
В заключение, качественная диагностика и ремонт генератора требуют не только наличия инструментов, но и понимания его работы. Внимательное отношение к деталям и соблюдение технологических процессов обеспечивают надежность вашего автомобиля в любых условиях эксплуатации.
Проверка состояния ремня генератора и натяжения
Первым шагом в диагностике проблемы с генератором, который замыкает на массу, является проверка состояния ремня генератора и его натяжения. Ремень генератора играет ключевую роль в передаче вращающего момента от коленчатого вала двигателя к генератору, обеспечивая его работу. Если ремень изношен, треснут или имеет неправильное натяжение, это может привести к недостаточной производительности генератора и даже к его повреждению.
Для начала необходимо визуально осмотреть ремень на наличие видимых повреждений. Обратите внимание на следующие признаки:
- Трещины и износ: Если на поверхности ремня видны трещины, это может указывать на его старение и необходимость замены.
- Скользящие участки: Если ремень имеет гладкие участки, это может быть признаком проскальзывания, что также требует внимания.
- Деформация: Ремень не должен иметь значительных изгибов или деформаций, которые могут повлиять на его работу.
После визуальной проверки следует проверить натяжение ремня. Неправильное натяжение может привести к недостаточной передаче мощности на генератор, что в свою очередь может вызвать его перегрев и замыкание на массу. Для проверки натяжения можно использовать специальный инструмент - натяжной gauge, или просто нажать на ремень в середине между шкивами. Правильное натяжение должно позволять ремню прогибаться на 1-2 см при умеренном нажатии.
Если натяжение недостаточное, необходимо отрегулировать его с помощью натяжного устройства, которое обычно находится на генераторе или на кронштейне двигателя. Важно следить за тем, чтобы натяжение было равномерным и не превышало допустимые значения, указанные в руководстве по эксплуатации автомобиля.
После проверки и, при необходимости, замены ремня или его натяжения, стоит также обратить внимание на состояние шкивов генератора. Они должны быть чистыми и не иметь повреждений, так как это может повлиять на работу ремня и генератора в целом.
Таким образом, регулярная проверка состояния ремня генератора и его натяжения является важной частью профилактического обслуживания автомобиля, что может предотвратить более серьезные проблемы, такие как замыкание на массу генератора.
Анализ работы системы охлаждения генератора
Система охлаждения генератора играет ключевую роль в обеспечении его надежной работы и долговечности. Генераторы, особенно те, которые работают в тяжелых условиях или на высоких нагрузках, подвержены перегреву. Это может привести к серьезным повреждениям, включая выход из строя обмоток и других критически важных компонентов. Поэтому важно регулярно проводить анализ работы системы охлаждения.
Основными компонентами системы охлаждения генератора являются радиатор, вентилятор, термостат и насос охлаждающей жидкости. Каждый из этих элементов выполняет свою функцию, и их неисправности могут привести к перегреву генератора.
Первым шагом в анализе работы системы охлаждения является проверка уровня охлаждающей жидкости. Низкий уровень может быть следствием утечек или испарения, что требует немедленного устранения проблемы. Утечки могут возникать из-за износа шлангов, прокладок или самого радиатора. Важно тщательно осмотреть все соединения и компоненты на наличие признаков коррозии или повреждений.
Следующим этапом является проверка состояния радиатора. Он должен быть чистым и свободным от загрязнений, которые могут препятствовать нормальному теплообмену. Если радиатор забит грязью или пылью, его необходимо промыть. Также стоит обратить внимание на состояние ребер радиатора: они не должны быть деформированы или повреждены, так как это также может снизить эффективность охлаждения.
Вентилятор, который обеспечивает циркуляцию воздуха через радиатор, также требует внимания. Необходимо проверить его работоспособность, а также убедиться, что он не заблокирован посторонними предметами. Если вентилятор не включается или работает с перебоями, это может указывать на проблемы с электропитанием или неисправности в самом вентиляторе.
Термостат отвечает за регулирование температуры охлаждающей жидкости. Если он заедает в закрытом положении, это может привести к перегреву генератора. Проверка термостата включает в себя его визуальный осмотр и тестирование на предмет правильной работы при различных температурах. Если термостат не открывается при заданной температуре, его следует заменить.
Наконец, насос охлаждающей жидкости должен обеспечивать достаточный поток жидкости через систему. Если насос не работает должным образом, это может привести к недостаточному охлаждению. Проверка насоса включает в себя осмотр на наличие утечек и проверку его производительности. Если насос издает необычные звуки или не прокачивает жидкость, его необходимо заменить.
Регулярный анализ работы системы охлаждения генератора позволяет выявить потенциальные проблемы на ранней стадии и предотвратить серьезные поломки. Рекомендуется проводить такие проверки не реже одного раза в год, а также перед началом сезона активной эксплуатации генератора. Это поможет обеспечить надежную работу оборудования и продлить его срок службы.
Тестирование генератора под нагрузкой
Тестирование генератора под нагрузкой является важным этапом диагностики, который позволяет определить его работоспособность и выявить возможные неисправности. Генератор, выполняющий функцию преобразования механической энергии в электрическую, должен обеспечивать стабильное напряжение и ток в различных условиях эксплуатации. Для проверки его эффективности необходимо провести тестирование под нагрузкой.
Перед началом тестирования важно убедиться, что генератор установлен правильно и все соединения надежны. Также необходимо проверить уровень масла и состояние системы охлаждения, так как перегрев может привести к неправильным показателям во время тестирования.
Для тестирования генератора под нагрузкой потребуется специальное оборудование, такое как нагрузочный резистор или тестер генератора. Нагрузочный резистор позволяет имитировать работу электрических устройств, подключенных к генератору, что дает возможность оценить его производительность в реальных условиях.
Процесс тестирования включает несколько этапов:
- Подключение оборудования: Подключите нагрузочный резистор к выходным клеммам генератора. Убедитесь, что все соединения надежны и не имеют коррозии.
- Запуск генератора: Запустите двигатель, который приводит в действие генератор. Убедитесь, что он работает на оптимальных оборотах, так как это влияет на выходное напряжение.
- Измерение выходного напряжения: С помощью мультиметра измерьте выходное напряжение генератора. Оно должно соответствовать номинальным значениям, указанным в технической документации.
- Нагрузочное тестирование: Постепенно увеличивайте нагрузку на генератор, добавляя резисторы. Следите за изменениями выходного напряжения и тока. Важно, чтобы напряжение оставалось в пределах допустимых значений при увеличении нагрузки.
- Анализ результатов: Если выходное напряжение значительно падает или генератор начинает перегреваться, это может указывать на проблемы с обмотками, диодами или другими компонентами генератора.
После завершения тестирования важно провести анализ полученных данных. Если генератор не справляется с нагрузкой, необходимо проверить его внутренние компоненты, такие как щетки, ротор и статор. Износ щеток или короткое замыкание в обмотках могут привести к снижению производительности генератора.
В случае выявления неисправностей, следует произвести их ремонт или замену поврежденных деталей. После завершения ремонта рекомендуется повторно провести тестирование генератора под нагрузкой, чтобы убедиться в его исправности и надежности.
Таким образом, тестирование генератора под нагрузкой является ключевым этапом в диагностике и ремонте, позволяющим выявить и устранить проблемы, обеспечивая надежную работу электрической системы автомобиля.
