Включение блокировок мостов на грузовиках КАМАЗ — это важный аспект управления автомобилем, который напрямую влияет на его проходимость и устойчивость в сложных дорожных условиях. Правильное использование межосевых и межколесных дифференциалов позволяет водителям эффективно справляться с различными препятствиями, повышая безопасность и надежность транспортировки грузов. В данной статье представлен подробный алгоритм включения блокировок, а также схемы и типы блокировок, что поможет водителям лучше ориентироваться в процессе эксплуатации и максимально использовать возможности своего автомобиля.
Принцип работы и типы блокировок дифференциала
Проходимость тяжелого грузовика зависит от способности перераспределять крутящий момент между колесами и осями. На обычных дорогах колеса вращаются с различной угловой скоростью при поворотах, что компенсируется дифференциалом. Однако на скользком участке дифференциал может перенаправить весь крутящий момент на колесо с меньшим сцеплением, что приводит к остановке машины. В таких ситуациях необходима принудительная блокировка, которая жестко соединяет элементы трансмиссии.
На автомобилях марки КАМАЗ используются два основных типа блокировок: межосевая и межколесная. Межосевая блокировка объединяет вращение переднего и заднего мостов ведущей оси, создавая фактически единый вал. Межколесная блокировка соединяет левое и правое колеса на одном мосту. Эффективность преодоления различных препятствий зависит от активированного типа блокировки.
Система управления блокировками на КАМАЗе работает на основе пневматической системы автомобиля. При нажатии кнопки или повороте крана сжатый воздух поступает в пневматические цилиндры, которые приводят в движение муфты блокировки. Процесс активации не происходит мгновенно: требуется время для заполнения пневмосистемы давлением и перемещения шестерен. Поэтому активацию следует производить заранее, до полной остановки или начала пробуксовки.
Межосевая блокировка
Этот вид блокировки является основным и наиболее распространённым при движении по скользким дорогам. Межосевая блокировка отключает дифференциал между передней и задней осью автомобиля, обеспечивая равномерное распределение крутящего момента в пропорции 50 на 50. Рекомендуется активировать этот режим на обледенелых участках, мокрой брусчатке или снежной каше.
Включение межосевой блокировки позволяет уверенно начинать движение на скользком покрытии и проходить повороты с меньшей вероятностью заноса, хотя радиус поворота при этом увеличивается. Важно помнить, что использование межосевой блокировки на сухом асфальте запрещено, так как это может привести к «циркуляции мощности» в трансмиссии, перегреву компонентов и ускоренному износу шин.
| Состояние дороги | Рекомендуемая блокировка мостов | Примечания |
|---|---|---|
| Асфальтированная дорога | Не требуется | Блокировки не нужны для движения. |
| Грунтовая дорога | Включить заднюю блокировку | Для улучшения сцепления и устойчивости. |
| Сложные условия (снег, грязь) | Включить переднюю и заднюю блокировки | Максимальная проходимость и контроль. |
| Подъем или спуск | Включить заднюю блокировку | Устойчивость на наклонах. |
| Перекресток или поворот | Включить блокировки только при необходимости | Для маневренности и контроля. |
Интересные факты
Вот несколько интересных фактов о правильном включении блокировок мостов на грузовиках КАМАЗ:
Улучшение проходимости: Блокировка мостов на грузовиках КАМАЗ позволяет равномерно распределять крутящий момент между колесами, что значительно улучшает проходимость в сложных дорожных условиях, таких как грязь, снег или песок. Это особенно важно для автомобилей, работающих в условиях бездорожья.
Система управления: На современных моделях КАМАЗа предусмотрены автоматические системы управления блокировками, которые позволяют водителю включать и отключать блокировки мостов с помощью кнопки. Это делает процесс более удобным и безопасным, так как водителю не нужно выходить из кабины для ручного включения.
Режимы работы: Важно помнить, что блокировки мостов следует включать только на низких скоростях и при необходимости, так как их использование на асфальте или твердых покрытиях может привести к износу трансмиссии и ухудшению управляемости автомобиля. Правильное использование блокировок помогает продлить срок службы автомобиля и повысить его надежность.
Межколесная блокировка
Межколесная блокировка — это «жесткий» инструмент для работы в экстремальных условиях, таких как глубокая грязь, песок или распутица. При активации системы левое и правое колеса моста соединяются жестко, заставляя их вращаться с одинаковой скоростью, независимо от уровня сопротивления. Это помогает освободить автомобиль, если одно из колес полностью утратило сцепление с дорогой.
Использование межколесной блокировки требует внимательности, так как она значительно изменяет управляемость транспортного средства. Радиус поворота увеличивается, и при маневрировании на твердых покрытиях существует риск повреждения полуосей или поломки шестерен дифференциала. Включать межколесную блокировку следует только в крайних случаях и исключительно на прямых участках или при движении с минимальной скоростью.
Алгоритм включения блокировок на КАМАЗе
Процесс активации блокировок требует от водителя строгого соблюдения последовательности действий. Ошибки в этом алгоритме могут привести к тому, что муфты не зацепятся или произойдет удар зубьев шестерен, что вызовет серьезные финансовые затраты на ремонт. Первым шагом всегда является снижение скорости. Для безопасного включения межосевого дифференциала скорость не должна превышать 20-30 км/ч, а для межколесного дифференциала движение должно быть практически остановлено.
Следующим шагом необходимо выжать педаль сцепления. Это действие снимает нагрузку с шестерен дифференциала, позволяя муфте легко зацепиться. Если попытаться активировать блокировку без выжима сцепления под нагрузкой, зубья муфты могут не совпасть с пазами шестерни, и включение не произойдет. После выжима сцепления следует переключить соответствующий тумблер или повернуть кран в положение «Вкл».
Следующий важный этап — ожидание. Пневматическому приводу требуется время (обычно 1-2 секунды) для срабатывания. В этот момент нужно плавно отпустить педаль сцепления и продолжить движение. Если включение прошло успешно, на приборной панели загорится соответствующий индикатор. Если индикатор не светится или горит тускло, это означает, что блокировка не активировалась полностью, и процедуру следует повторить.
- Уменьшите скорость до безопасного уровня (менее 20 км/ч для межосевой блокировки, менее 5 км/ч для межколесной).
- Полностью выжмите педаль сцепления, чтобы разгрузить трансмиссию.
- Активируйте переключатель блокировки (тумблер или кран) в нужное положение.
- Плавно отпустите педаль сцепления, позволяя муфте зацепиться.
- Проверьте, что на панели приборов загорелся индикатор включенной блокировки.
На различных моделях КАМАЗ расположение органов управления может варьироваться. На классических моделях (КАМАЗ-5320, 5511) используются механические краны, расположенные под панелью приборов или на полу. На более современных версиях (КАМАЗ-65115, 6520) установлены электрические тумблеры на передней панели, которые управляют пневматическими клапанами. Независимо от типа управления, принцип работы остается неизменным: разгрузка трансмиссии и подача воздуха.
Включение на классических моделях
На автомобилях с механическим управлением водителю необходимо использовать краны для активации блокировок. Обычно эти элементы расположены в нижней части панели приборов или на полу кабины между сиденьями. Чтобы активировать межосевой дифференциал, нужно повернуть рукоятку крана на 90 градусов. Характерный щелчок и изменение звука работы пневмосистемы сигнализируют о начале процесса.
После поворота крана следует удерживать сцепление нажатым в течение 1-2 секунд, пока муфты полностью не соединятся. Только после этого можно плавно увеличивать обороты двигателя. Если кран поворачивается с трудом, не стоит прикладывать чрезмерные усилия — это может свидетельствовать о несовпадении зубьев. В такой ситуации рекомендуется немного тронуться с места, чтобы провернуть валы, и повторить попытку.
Управление на современных модификациях

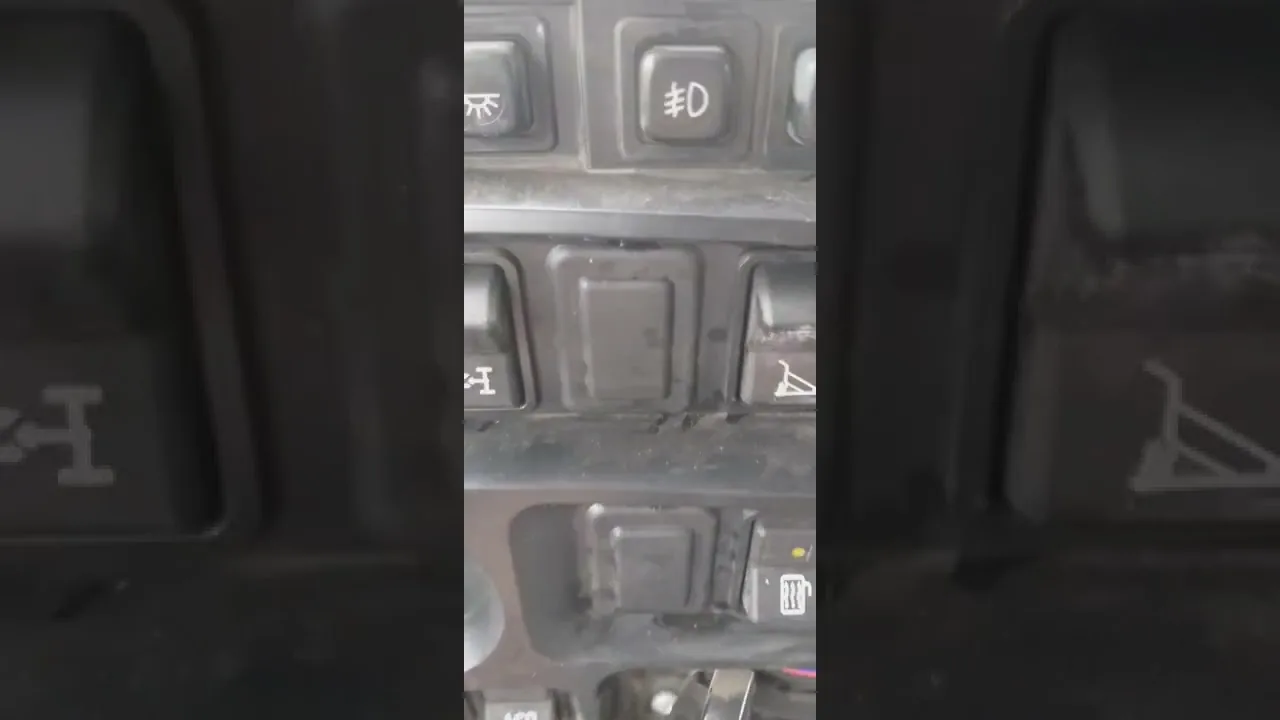

В современных кабинах КАМАЗ управление осуществляется через панель приборов с кнопками и тумблерами, оснащенными подсветкой. При нажатии на кнопку активируется электропневматический клапан. Преимущество этой системы — удобный визуальный контроль: подсветка кнопки загорается только после включения блокировки, что подтверждает успешное выполнение операции.
Технические особенности и схемы подключения
Понимание принципов работы системы блокировок важно для водителей, так как это помогает выявлять возможные неисправности. Пневматическая система автомобилей КАМАЗ устроена так, что воздух из ресиверов поступает к управляющему крану, а затем направляется к пневмоцилиндрам мостов. Внутри цилиндров поршень перемещает муфту, которая с помощью зубьев соединяется с венцом дифференциальной шестерни. Любая утечка воздуха или заедание поршня может привести к неработоспособности системы.
Схема подключения на большинстве моделей включает два контура: один для межосевой блокировки, другой — для межколесных. Часто используется зависимая схема, при которой активация межколесной блокировки автоматически включает и межосевую, но не наоборот. Это сделано для безопасности, чтобы избежать попыток включения только межколесной блокировки на высокой скорости.
| Тип блокировки | Минимальное давление в системе | Скорость активации |
|---|---|---|
| Межосевая | 6.5 атм | до 20-30 км/ч |
| Межколесная | 6.5 атм | до 5 км/ч (остановка) |
Особое внимание стоит уделить состоянию пневмоэлементов. Со временем манжеты пневмоцилиндров могут терять эластичность на морозе, что замедляет срабатывание системы. В зимний период рекомендуется перед началом работы несколько раз «продуть» систему, включив и выключив блокировки на стоянке с работающим двигателем. Это поможет прогреть резиновые уплотнения и проверить герметичность контуров.
Электрическая часть системы включает датчики положения муфт (герконы или концевые выключатели), которые отправляют сигнал на индикаторную лампу в кабине. Если лампа не загорается при включенном кране, это не всегда указывает на неисправность датчика — возможно, муфта просто не достигла своего положения из-за недостаточного давления или наличия механического препятствия.
Пневматическая система привода
Основным механизмом для выполнения задач является пневматический цилиндр, расположенный на картере межосевого или межколесного дифференциала. При подаче сжатого воздуха шток цилиндра выдвигается, что приводит в движение вилку, которая перемещает муфту. Для корректной работы ход штока должен быть свободным. Загрязнения, такие как грязь или лед в зимний период, могут препятствовать его нормальному движению.
Регулировка хода штока — важный этап технического обслуживания. Если ход окажется недостаточным, муфта не сможет полностью зацепиться, что приведет к ее выбиванию под нагрузкой. Если ход будет чрезмерным, поршень может упереться в стенку цилиндра, что может вызвать его повреждение. Регулировка выполняется с помощью регулировочных болтов, расположенных на вилке включения.
Электрическая схема индикации
Система мониторинга состояния блокировок отличается простотой и надежностью. Когда муфта достигает полного хода, шток пневмоцилиндра нажимает на датчик, замыкая электрическую цепь. В результате ток подается на контрольную лампу оранжевого или красного цвета на приборной панели. Если произойдет обрыв провода, сгорит лампа или возникнет неисправность датчика, индикация не сработает, даже если блокировка фактически активирована.
Типичные ошибки и меры предосторожности
Неопытные водители часто совершают ошибки, которые могут негативно сказаться на проходимости автомобиля или привести к его поломкам. Одной из самых распространенных является попытка активировать блокировку «на ходу» без выжима сцепления. В этом случае зубья муфты и шестерни не совпадают, что может привести к неудачному включению и сильному скрежету, повреждающему грани зубьев.
Еще одной частой ошибкой является движение с включенной блокировкой по твердым покрытиям. Многие водители забывают отключить блокировку после выезда из грязи и продолжают движение по асфальту. Это может вызвать рывки при поворотах, гул трансмиссии и ускоренный износ шин, особенно на передней оси, которая начинает «грести» в сторону.
- Включение на высокой скорости — может привести к ударным нагрузкам на зубья шестерен и даже к разрушению дифференциала.
- Движение с активированной блокировкой по асфальту — вызывает перегрев трансмиссии и ускоренный износ резины из-за циркуляции мощности.
- Игнорирование индикаторов — если лампа не горит, водитель может ошибочно полагать, что блокировка выключена, хотя на самом деле она активирована, и наоборот, что может привести к неправильным действиям.
- Недостаточное давление в системе — попытка включения при низком давлении в ресиверах не позволит муфте полностью зацепиться, что может привести к ее выбиванию под нагрузкой.
⚠️ Внимание: Долгосрочная эксплуатация автомобиля с включенной межколесной блокировкой на твердых дорогах неизбежно приведет к поломке полуосей или срезанию шлицов муфты.
Также стоит обратить внимание на ошибку, связанную с «натягом». Если после выезда на твердую дорогу блокировка не отключается (муфта заклинила из-за натяга), не следует пытаться выбить ее ударами или резким стартом. Важно проехать несколько метров задним ходом по прямой линии, чтобы снять напряжение в трансмиссии, и только после этого попробовать отключить блокировку.
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Блокировка не включается | Низкое давление, несовпадение зубьев | Добавить газу, выжать сцепление, повторить |
| Блокировка не выключается | Натяг в трансмиссии, замерзшая манжета | Проехать задним ходом, прогреть систему |
Обеспечение безопасности и долговечности трансмиссии
Блокировка дифференциалов — это аварийный режим работы трансмиссии, а не стандартный. Поэтому главное правило безопасности — минимизировать время, в течение которого система активна. Как только автомобиль преодолевает сложный участок и выезжает на дорогу с хорошим сцеплением, блокировку следует немедленно отключить. Это поможет сохранить ресурсы узлов и обеспечить безопасность других участников дорожного движения.
Регулярное техническое обслуживание пневматической системы критически важно для надежности блокировок. Слив конденсата из ресиверов, замена пневмоклапанов и проверка герметичности трубок должны выполняться в соответствии с установленным регламентом. Попадание масла или влаги в пневмоцилиндры блокировок может вызвать разбухание манжет и привести к отказу системы в самый неподходящий момент.
В зимний период эксплуатации необходимо следить за тем, чтобы в пневмосистеме не образовывался лед. Использование спиртовых растворов или специальных осушителей воздуха помогает избежать замерзания конденсата в кранах и цилиндрах. Замерзшая влага в цилиндре блокировки может полностью остановить его работу, оставив автомобиль в затруднительном положении перед снежным заносом.
⚠️ Важно: Перед началом зимнего сезона обязательно проверьте функционирование всех кранов и клапанов блокировок на прогретом автомобиле. Замерзший конденсат может стать причиной отказа системы в пути.
Водитель всегда должен следить за положением переключателей. Случайное нажатие тумблера коленом или сумкой может привести к неожиданному включению блокировки. На некоторых моделях предусмотрены защитные колпачки или необходимость двойного нажатия для активации межколесной блокировки, что снижает риск случайных действий.
Соблюдение этих простых, но важных рекомендаций позволит эффективно использовать возможности полноприводного или многоосного КАМАЗа в любых условиях. Умелое управление блокировками отличает профессионального водителя от любителя и является залогом успешного выполнения рейса в условиях бездорожья.
Рекомендации по эксплуатации блокировок в различных условиях
Эксплуатация блокировок мостов на грузовиках КАМАЗ требует особого внимания и соблюдения определенных рекомендаций, чтобы обеспечить безопасность и эффективность движения в различных условиях. Блокировки мостов предназначены для повышения проходимости автомобиля, особенно в сложных дорожных условиях, таких как грязь, снег или песок. Однако неправильное использование может привести к повреждению трансмиссии и других узлов автомобиля.
Во-первых, перед включением блокировок необходимо убедиться, что автомобиль находится в статическом положении. Включение блокировок на движущемся автомобиле может привести к заеданию колес и повреждению механизма. Рекомендуется остановить автомобиль, переключить трансмиссию в нейтраль и только после этого активировать блокировку.
Во-вторых, важно учитывать тип дорожного покрытия. Блокировки мостов следует включать только в условиях, когда это действительно необходимо. Например, на сухом асфальте или бетоне использование блокировок может привести к излишнему износу шин и трансмиссии. В таких условиях лучше ограничиться обычным режимом работы дифференциалов.
В условиях легкого бездорожья, например, на рыхлом грунте или в легком снегу, блокировки можно включать для улучшения сцепления колес с поверхностью. Это позволит избежать пробуксовки и обеспечит более стабильное движение. Однако следует помнить, что при движении по таким покрытиям необходимо поддерживать умеренную скорость, чтобы избежать резких маневров, которые могут привести к поломке.
На сложных участках, таких как глубокий снег, грязь или песок, блокировки мостов должны быть включены для обеспечения максимальной проходимости. В таких ситуациях важно также следить за давлением в шинах: снижение давления может улучшить сцепление и увеличить площадь контакта с поверхностью. Однако не следует забывать о том, что при использовании блокировок необходимо избегать резких поворотов и маневров, так как это может привести к перегреву и повреждению трансмиссии.
После завершения движения по сложным участкам рекомендуется отключить блокировки, чтобы избежать излишнего износа и повреждений при движении по твердым покрытиям. Важно также периодически проверять состояние механизмов блокировок и трансмиссии, чтобы своевременно выявлять и устранять возможные неисправности.
В заключение, правильное использование блокировок мостов на грузовиках КАМАЗ в различных условиях требует внимательности и соблюдения рекомендаций. Это не только продлит срок службы автомобиля, но и обеспечит безопасность водителя и пассажиров.
Включение блокировок на скользких поверхностях
Включение блокировок мостов на грузовиках КАМАЗ на скользких поверхностях является важной процедурой, которая позволяет улучшить сцепление колес с дорогой и повысить проходимость автомобиля в сложных условиях. Блокировки мостов предназначены для равномерного распределения крутящего момента между колесами, что особенно актуально при движении по льду, снегу или грязи.
Перед включением блокировок необходимо убедиться, что автомобиль находится в безопасном положении. Рекомендуется остановить грузовик на ровной поверхности и переключить трансмиссию в нейтраль. Это позволит избежать резких рывков и повреждений трансмиссии при активации блокировок.
Для включения блокировок мостов на грузовиках КАМАЗ следует выполнить следующие шаги:
- Проверка состояния дорожного покрытия: Перед активацией блокировок важно оценить состояние дороги. Если поверхность скользкая, но не имеет значительных препятствий, можно продолжать.
- Снижение скорости: Рекомендуется снизить скорость движения до минимально возможной, чтобы избежать пробуксовки колес при включении блокировок.
- Активация блокировок: В зависимости от модели КАМАЗа, блокировки могут включаться с помощью специальной кнопки или рычага. Важно следовать инструкции производителя, чтобы избежать повреждения системы.
- Проверка работы блокировок: После активации блокировок необходимо убедиться в их правильной работе. Для этого можно слегка прокатиться вперед и назад, наблюдая за поведением колес. Если они вращаются синхронно, блокировки работают корректно.
- Управление автомобилем: При движении по скользким поверхностям с включенными блокировками необходимо быть особенно внимательным. Рекомендуется избегать резких маневров и торможений, чтобы не потерять контроль над автомобилем.
Важно помнить, что блокировки мостов не являются универсальным решением для всех дорожных условий. Их использование должно быть оправдано конкретной ситуацией. Например, на сухом асфальте включение блокировок может привести к ухудшению управляемости и увеличению износа шин. Поэтому водителю следует быть внимательным и использовать блокировки только в тех случаях, когда это действительно необходимо.
Кроме того, регулярная проверка и обслуживание системы блокировок мостов также играют важную роль в их надежной работе. Необходимо следить за состоянием механизмов и при необходимости проводить диагностику, чтобы избежать поломок в критических ситуациях.
Использование блокировок в условиях бездорожья
Использование блокировок мостов на грузовиках КАМАЗ в условиях бездорожья является важным аспектом, который значительно влияет на проходимость и маневренность автомобиля. Блокировки мостов предназначены для повышения сцепления колес с поверхностью, что особенно актуально при движении по сложным маршрутам, где присутствуют грязь, песок, снег или каменистые участки.
Основная функция блокировок заключается в равномерном распределении крутящего момента между колесами, что позволяет избежать пробуксовки одного из колес при наличии различий в сцеплении. Это особенно важно в условиях бездорожья, где одно колесо может оказаться на твердой поверхности, а другое — на мягком грунте. В таких ситуациях включение блокировки позволяет передать мощность на колесо с лучшим сцеплением, что способствует преодолению препятствий.
Существует несколько типов блокировок, которые могут быть установлены на грузовики КАМАЗ. Наиболее распространены механические и электронные блокировки. Механические блокировки, как правило, более надежны и просты в эксплуатации, но требуют ручного включения. Электронные блокировки могут автоматически активироваться в зависимости от условий движения, что делает их более удобными для водителя.
При использовании блокировок в условиях бездорожья важно учитывать несколько факторов:
- Скорость движения: Блокировки следует включать на низких скоростях, чтобы избежать повреждения трансмиссии и мостов. Рекомендуется включать блокировку при остановке или на очень низкой скорости.
- Тип покрытия: Блокировки наиболее эффективны на скользких или рыхлых покрытиях. На твердых и ровных дорогах их использование может привести к избыточному износу шин и компонентов трансмиссии.
- Условия эксплуатации: Важно учитывать погодные условия и состояние дороги. В дождливую погоду или после снегопада блокировки могут значительно облегчить движение.
Перед включением блокировок необходимо убедиться, что автомобиль находится в стабильном положении, а колеса не вращаются. Это поможет избежать повреждений и обеспечит надежную работу системы. После преодоления сложного участка дороги блокировки следует отключить, чтобы вернуть автомобиль в нормальный режим работы и предотвратить износ трансмиссии.
В заключение, правильное использование блокировок мостов на грузовиках КАМАЗ в условиях бездорожья является ключевым моментом для обеспечения безопасности и эффективности эксплуатации автомобиля. Знание особенностей работы блокировок и умение их правильно применять помогут водителям успешно справляться с любыми трудностями на маршруте.
Регулярное обслуживание и диагностика систем блокировок
Регулярное обслуживание и диагностика систем блокировок на грузовиках КАМАЗ являются ключевыми аспектами, обеспечивающими надежность и безопасность эксплуатации транспортных средств. Системы блокировок мостов предназначены для повышения проходимости грузовиков в сложных дорожных условиях, таких как грязь, снег или песок. Правильное функционирование этих систем позволяет избежать пробуксовки колес и обеспечивает равномерное распределение тяги на все колеса.
Первым шагом в процессе обслуживания является визуальный осмотр системы блокировок. Важно проверить наличие видимых повреждений, коррозии или утечек масла в местах соединений. Также следует обратить внимание на состояние проводки и электрических соединений, так как они могут подвергаться воздействию влаги и пыли, что может привести к сбоям в работе системы.
Следующим этапом является проверка уровня масла в редукторах и дифференциалах. Низкий уровень масла может привести к перегреву и выходу из строя механических компонентов. Рекомендуется менять масло в редукторах согласно регламенту производителя, а также использовать только рекомендованные масла, которые обеспечивают необходимую защиту и смазку.
Диагностика систем блокировок также включает в себя проверку работы пневматических и электрических компонентов. Для этого можно использовать специальные диагностические приборы, которые позволяют выявить неисправности в системе управления блокировками. Важно проверить работу датчиков, которые отвечают за активацию и деактивацию блокировок, а также состояние пневматических клапанов, если система работает на пневматике.
Кроме того, необходимо проводить тестирование системы в реальных условиях. Это может включать в себя испытания на различных типах покрытия, где можно оценить эффективность работы блокировок. Важно следить за поведением автомобиля при включении и выключении блокировок, а также за реакцией на изменения в дорожных условиях.
Регулярное обслуживание и диагностика систем блокировок не только продлевают срок службы автомобиля, но и значительно повышают безопасность его эксплуатации. Пренебрежение этими процедурами может привести к серьезным последствиям, таким как аварии или поломки в пути. Поэтому владельцам грузовиков КАМАЗ настоятельно рекомендуется включить эти мероприятия в план технического обслуживания своих транспортных средств.
