В данной статье мы подробно рассмотрим устройство и принципы работы блокировки дифференциала на автомобилях КАМАЗ, а также методы управления и схемы, которые помогут в эффективной эксплуатации техники. Блокировка межосевого и межколесного дифференциала играет ключевую роль в повышении проходимости и устойчивости автомобиля на сложных участках дороги, что особенно важно для грузовых автомобилей, работающих в условиях бездорожья. Мы также предоставим полезные советы по диагностике возможных неисправностей, что позволит владельцам и механикам своевременно выявлять и устранять проблемы, обеспечивая надежную работу транспортного средства.
Принцип работы дифференциала и необходимость блокировки
Дифференциал в трансмиссии грузовика компенсирует различия в угловых скоростях колес во время поворотов.
Если колеса были бы жестко соединены, одно из них обязательно буксовало бы при маневрах, что привело бы к быстрому износу шин и повреждению полуосей.
Однако на скользкой поверхности свободный дифференциал может сыграть злую шутку, передавая весь крутящий момент на колесо с меньшим сцеплением.
Блокировка дифференциала превращает его в жесткую муфту, обеспечивая одинаковую скорость вращения колес независимо от сопротивления.
На грузовиках марки КАМАЗ используется пневматическая система блокировки, которую водитель может активировать из кабины.
Существует два основных типа блокировок: межколесная (между задними колесами одного моста) и межосевая (между мостами тележки).
Межосевая блокировка позволяет задействовать все шесть колес (или больше, в зависимости от конфигурации), превращая автомобиль в полноценный вездеход.
⚠️ Внимание: Включение блокировки на жестком сухом покрытии (асфальт, бетон) строго запрещено. Это может привести к «циркуляции мощности» в трансмиссии, перегрузке шестерен и поломке полуосей.
Система работает на основе сжатого воздуха, который подается в пневмоцилиндры, установленные на картерах мостов.
При подаче давления шестерни дифференциала блокируются специальными сухарями, что исключает их относительное вращение.
Современные модели КАМАЗ (например, серии КАМАЗ-5490, КАМАЗ-65115) используют электропневматическое управление, где сигнал от переключателя поступает на клапан, открывающий подачу воздуха.
Старые модели могут иметь механическое управление краном, который напрямую распределяет воздушный поток.
Понимание физики этого процесса помогает водителю избежать ошибок, когда автомобиль застревает в грязи.
Если начать буксовать без блокировки, можно «закопать» машину за считанные секунды.
Правильное использование пневмопривода может спасти ситуацию и позволить продолжить движение без посторонней помощи.
Устройство системы блокировки мостов КАМАЗ
Система блокировки на грузовиках КАМАЗ имеет сложную конструкцию, в которой гармонично сочетаются механические и пневматические компоненты.
Ключевым элементом этой системы является пневматический цилиндр, который воздействует на подвижную муфту внутри редуктора.
| Компонент | Описание | Примечания |
|---|---|---|
| Устройство дифференциала | Механизм, позволяющий колесам вращаться с разной скоростью при поворотах | Включает в себя шестерни и корпус |
| Система управления | Электронное или механическое устройство для активации блокировки | Может быть автоматическим или ручным |
| Схема подключения | Схема, показывающая соединения между компонентами системы блокировки | Включает в себя датчики и исполнительные механизмы |
Интересные факты
Вот несколько интересных фактов о блокировке дифференциала на автомобилях КАМАЗ:
Принцип работы: Блокировка дифференциала на КАМАЗах позволяет передавать крутящий момент на оба колеса одной оси, что особенно важно при движении по сложным и скользким поверхностям. Это достигается за счет механического или пневматического управления, которое позволяет заблокировать дифференциал, предотвращая проскальзывание одного из колес.
Типы блокировок: На КАМАЗах могут использоваться различные типы блокировок дифференциала, включая механические (например, с использованием шестерен) и пневматические (с помощью сжатого воздуха). Пневматические системы часто более предпочтительны для тяжелых условий эксплуатации, так как они обеспечивают более быстрое и надежное срабатывание.
Управление и схемы: Управление блокировкой дифференциала на КАМАЗах обычно осуществляется с помощью специального переключателя в кабине водителя. В современных моделях может быть реализована автоматическая система, которая сама определяет необходимость блокировки в зависимости от условий движения, что значительно упрощает управление и повышает безопасность.
Эти факты подчеркивают важность блокировки дифференциала для повышения проходимости и управляемости автомобилей КАМАЗ в различных условиях эксплуатации.

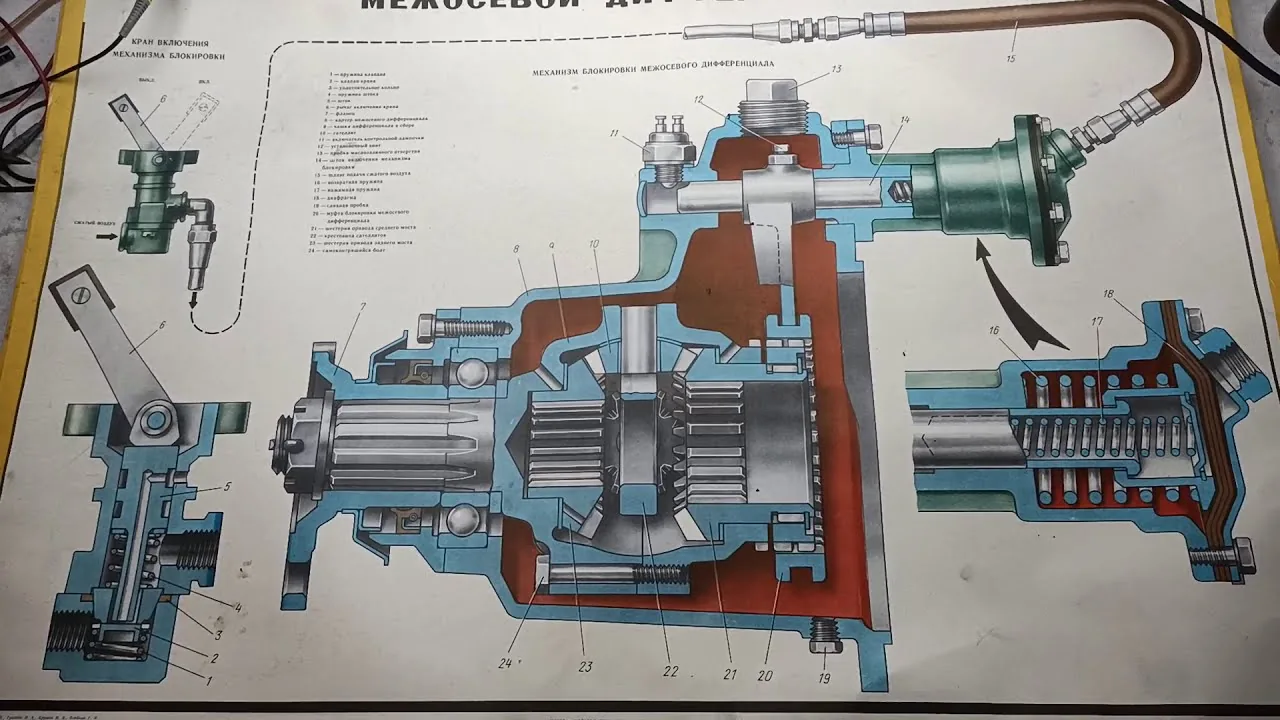

Механизм блокировки межосевого дифференциала
Межосевой дифференциал распределяет крутящий момент между средней и задней осью автомобиля.
В его конструкции есть подвижный зубчатый венец, который соединяет корпус дифференциала с одной из шестерен при смещении.
Смещение происходит под воздействием штока пневмоцилиндра, который перемещает вилку включения.
На практике это означает, что после активации крана в кабине воздух поступает в цилиндр, и механический замок фиксирует дифференциал.
На некоторых моделях КАМАЗ, например, КАМАЗ-43118, межосевая блокировка необходима для преодоления сложных участков дороги.
Без этой блокировки автомобиль фактически остается заднеприводным, так как крутящий момент передается на мост с меньшим сопротивлением.
Проверить включение можно только по индикатору на приборной панели, поскольку механизм скрыт внутри картера.
Герметичность системы обеспечивают резиновые уплотнители и манжеты, которые со временем теряют эластичность.
Попадание влаги в пневмоцилиндр может вызвать коррозию штока и заклинивание механизма зимой.
Механизм блокировки межколесных дифференциалов
Межколесные дифференциалы блокируются в задних мостах, как в среднем, так и в заднем.
Принцип их работы схож с межосевыми дифференциалами: пневматический цилиндр перемещает муфту, что приводит к блокировке сателлитов или полуосевых шестерен.
На автомобилях с конфигурацией 6x4 блокировка обоих мостов может происходить одновременно или по отдельности, в зависимости от схемы управления.
В конструкции используется система сухарей, которые зацепляются с соответствующими пазами при подаче давления.
Пневматический привод должен генерировать достаточное усилие, чтобы преодолеть сопротивление пружин и трение металла.
Если давление в системе оказывается ниже нормы (менее 6-7 атмосфер), блокировка может не сработать или сработать частично, что приведет к быстрому износу сухарей.
На моделях с бортовым поворотом или специализированными шасси схема может варьироваться, однако основной принцип остается прежним.
Водителю следует помнить, что межколесная блокировка активируется только при полной остановке автомобиля или при движении с минимальной скоростью по прямой.
⚠️ Важно: Попытка активировать блокировку во время движения при наличии сопротивления на колесах (например, если одно колесо застряло в яме) может привести к повреждению зубьев муфты включения.
Регулярная смазка шарниров пневмоцилиндров и проверка состояния штоков увеличивают срок службы всей системы.
Загрязнение механизма пылью и маслом ускоряет износ трущихся пар.
Схема управления и работа крана включения
Водитель управляет системой блокировки из кабины с помощью специального переключателя или крана.
Электрические и пневматические схемы могут различаться в зависимости от модели автомобиля и года выпуска.
Конструкция и работа пневматического крана
Пневматический кран, например, модели КАМАЗ-4310 или КАМАЗ-5320, служит распределителем воздушных потоков.
В нейтральном положении подача воздуха от ресивера блокируется, а в магистралях поддерживается атмосферное давление.
При переводе рукоятки крана в рабочее состояние открывается канал для подачи сжатого воздуха к пневмоцилиндрам мостов.
Также может активироваться канал для выпуска воздуха при отключении блокировки.
В современных кабинах механический кран заменен электрическим переключателем, который управляет электромагнитным клапаном.
Это упрощает компоновку кабины и позволяет интегрировать систему в общую схему управления (CAN-шина).
Электрический сигнал поступает на клапан, установленный на раме, который открывает подачу воздуха.
Неисправности крана могут проявляться в постоянной утечке воздуха или невозможности активировать блокировку.
Внутри крана могут изнашиваться резиновые уплотнения золотников, что требует замены ремкомплекта.
Электрическая схема и контрольные лампы
Электрическая схема системы включает выключатель, предохранитель, электромагнитный клапан и датчики для контроля включения.
На панели приборов расположены две контрольные лампы: одна для межосевой блокировки, другая — для межколесной.
Если лампа загорается, это указывает на замыкание электрической цепи, но не всегда свидетельствует о фактическом механическом включении.
Когда лампа светится, но блокировка не активирована, причина может быть в неисправности пневматической или механической части моста.
Датчики включения, чаще всего герконы или механические переключатели, устанавливаются на картерах мостов.
Они отслеживают положение штока пневмоцилиндра и замыкают цепь контрольной лампы.
Если произойдет обрыв провода, соединяющего датчик, лампа не загорится, даже если блокировка физически активирована.
Для диагностики электрической части рекомендуется использовать контрольную лампу или мультиметр.
Процесс проверки начинается с предохранителя, затем проверяется наличие напряжения на входе и выходе переключателя.
Своевременная замена перегоревших ламп критически важна для мониторинга состояния системы в темное время суток.
Отсутствие индикации может привести к тому, что водитель забудет отключить блокировку во время движения по трассе.
Порядок включения и выключения блокировки
Правильный порядок действий при активации и деактивации блокировок критически важен для защиты трансмиссии.
Несоблюдение установленного алгоритма может привести к заеданию механизма или повреждению зубьев.
Алгоритм включения блокировки
Блокировку следует включать только при остановленном автомобиле или при движении с минимальной скоростью по ровной поверхности.
Колеса должны находиться в положении, соответствующем прямолинейному движению, чтобы избежать боковой нагрузки на шестерни дифференциала.
После перевода переключателя в положение «Включено» необходимо дождаться, пока загорится контрольная лампа.
Только после этого можно начинать движение для преодоления препятствия.
Если автомобиль уже застрял и колеса буксуют, включение блокировки может быть затруднено из-за различий в скорости вращения шестерен.
В такой ситуации рекомендуется слегка нажать на педаль акселератора, чтобы колеса провернулись, и в этот момент активировать блокировку.
Иногда может потребоваться покачать автомобиль вперед и назад, чтобы детали зацепились.
На скользкой поверхности разрешается движение с включенной межосевой блокировкой для улучшения устойчивости.
Межколесную блокировку следует применять только для преодоления конкретных препятствий, таких как грязь, снег или подъемы.
Правила выключения и движения
Выключение блокировки следует производить сразу после преодоления сложного участка дороги.
Передвижение по твердым покрытиям с активированной блокировкой недопустимо и может быть опасным.
Чтобы отключить блокировку, нажмите на соответствующий переключатель и дождитесь, пока контрольная лампа погаснет.
В некоторых случаях для полного отключения может потребоваться проехать несколько метров, чтобы снять нагрузку с механизма.
Если блокировка не отключается (лампа неисправности горит или ощущается рывок), продолжать движение нельзя.
В этом случае остановитесь, заглушите двигатель, сбросьте давление в системе и повторно попытайтесь включить и выключить блокировку.
Иногда помогает движение задним ходом на небольшом участке для освобождения сухарей.
В зимний период перед активацией блокировки рекомендуется несколько раз нажать на тормоза для прогрева системы, чтобы избежать примерзания конденсата в пневмоцилиндрах.
Регулярное движение с включенной блокировкой может привести к перегреву трансмиссии и увеличению расхода топлива.
Водитель должен понимать, что это аварийный режим, а не стандартный для обычной дороги.
Типичные неисправности и методы их устранения
В процессе эксплуатации системы блокировки могут возникать неисправности, связанные с пневматическими и механическими компонентами.
Своевременная диагностика помогает избежать дорогостоящих ремонтов мостов.
Одной из распространенных проблем является утечка воздуха через уплотнения пневмоцилиндра или крана. Это может привести к снижению давления в системе и невозможности активации блокировки.
Также возможен износ сухарей и муфт, что проявляется шумами и вибрациями при включенной блокировке.
- Блокировка не активируется — может быть связано с низким давлением в ресиверах, неисправностью крана или обрывом тяги. Необходимо проверить давление, работу крана и целостность пневмопроводов.
- Блокировка не отключается — часто причиной является примерзание конденсата зимой или заклинивание штока. В этом случае потребуется отогрев, продувка системы или разборка цилиндра.
- Лампа горит, но тяги нет — это свидетельствует о замкнутой электрической цепи, но отсутствии механического соединения. Возможно, сломаны сухари или повреждены шлицы муфты.
- Постоянная утечка воздуха — указывает на негерметичность мембраны пневмоцилиндра или уплотнений крана. Необходима замена ремкомплекта.
Для устранения многих неисправностей достаточно иметь при себе ремкомплект для крана и пневмоцилиндра. Замена уплотнений занимает немного времени и позволяет восстановить работоспособность системы даже в полевых условиях.
Регулярная проверка состояния пневмосистемы (осушителя, регулятора давления) способствует продлению срока службы блокировок. Чистый и сухой воздух — залог долгого функционирования пневмоцилиндров.
| Неисправность | Вероятная причина | Метод устранения |
|---|---|---|
| Нет давления в цилиндре | Неисправен кран или клапан | Замена крана/клапана |
| Шум в мосту | Износ сухарей блокировки | Замена комплекта сухарей |
| Лампа не горит | Сгорела лампа или датчик | Замена лампы/датчика |
При первых признаках некорректной работы системы необходимо провести диагностику.
Рекомендации по эксплуатации и обслуживанию
Для стабильной работы системы блокировки дифференциалов важно соблюдать определенные правила эксплуатации.
Регулярное техническое обслуживание трансмиссии и пневмосистемы является необходимым условием.
Прежде всего, следует обращать внимание на качество воздуха в пневмосистеме.
Влага и масло могут привести к коррозии и повреждению уплотнительных резинок.
Необходимо периодически сливать конденсат из ресиверов и контролировать работу осушителя воздуха.
При замене масла в мостах (картерных маслах) важно обращать внимание на наличие металлической стружки.
Крупные металлические частицы могут указывать на износ механизмов блокировки.
Использование масел с соответствующей вязкостью и классом (ТАП-15В, ТСп-15К) критично для смазки трущихся пар.
Во время технического обслуживания следует проверять люфты в приводе и герметичность соединений.
Своевременная подтяжка креплений пневмоцилиндров поможет избежать их повреждения от вибраций.
Водителю полезно знать устройство своего автомобиля, чтобы в экстренной ситуации действовать уверенно.
Понимание принципов работы дифференциала помогает предотвратить ситуации, которые могут привести к поломкам.
| Параметр | Нормативное значение | Примечание |
|---|---|---|
| Давление включения | 6.0 - 7.0 атм | Минимум для надежной работы |
| Ход штока | 20 - 25 мм | Зависит от модели цилиндра |
Соблюдение этих рекомендаций поможет сохранить трансмиссию в хорошем состоянии на протяжении многих лет.
Блокировка дифференциала — мощный инструмент, который при правильном использовании может творить настоящие чудеса.
В заключение, безопасность движения на скользких участках напрямую зависит от исправности этой системы.
Не забывайте проверять работу блокировок перед выездом в зимний период или на сложные маршруты.
Сравнение различных типов блокировок дифференциалов
Блокировка дифференциала является важным элементом трансмиссии автомобилей, особенно в условиях сложного рельефа и плохих дорожных условий. Существует несколько типов блокировок дифференциалов, которые различаются по принципу действия, конструкции и области применения. Рассмотрим основные из них.
1. Механическая блокировка
Механическая блокировка дифференциала, как правило, реализуется с помощью зубчатых передач и фрикционных элементов. Она обеспечивает жесткое соединение между колесами, что позволяет передавать крутящий момент на колесо с лучшим сцеплением. Механическая блокировка может быть активирована вручную водителем или автоматически при определенных условиях, таких как пробуксовка одного из колес. Этот тип блокировки отличается высокой надежностью и простотой конструкции, однако требует от водителя внимательности и навыков управления.
2. Электронная блокировка
Электронные блокировки дифференциалов используют датчики и управляющие системы для автоматического контроля распределения крутящего момента между колесами. При пробуксовке одного из колес система активирует блокировку, перенаправляя мощность на колесо с лучшим сцеплением. Такой подход позволяет значительно улучшить управляемость автомобиля и повысить его проходимость. Однако электронные блокировки могут быть более сложными в обслуживании и требуют наличия электроники, что может увеличить риск поломок.
3. Гидравлическая блокировка
Гидравлические блокировки работают на основе жидкости, которая передает усилие от одного колеса к другому. При пробуксовке одного из колес, давление жидкости в системе увеличивается, что приводит к блокировке дифференциала. Гидравлические блокировки обеспечивают плавное и быстрое реагирование на изменения сцепления, что делает их идеальными для внедорожников и спортивных автомобилей. Однако они могут быть более чувствительными к перегреву и требуют регулярного обслуживания.
4. Лимитированное скольжение
Лимитированные скольжения, или LSD (Limited Slip Differential), представляют собой компромисс между открытым и полностью заблокированным дифференциалом. Они позволяют передавать крутящий момент на колесо с лучшим сцеплением, но при этом обеспечивают некоторую степень скольжения. Это делает их популярными для спортивных автомобилей, где важна управляемость и стабильность на высоких скоростях. Лимитированные скольжения могут быть как механическими, так и электронными, что дает возможность выбора в зависимости от предпочтений водителя.
Каждый из этих типов блокировок имеет свои преимущества и недостатки, и выбор конкретного решения зависит от условий эксплуатации автомобиля, стиля вождения и личных предпочтений водителя. Важно учитывать, что правильный выбор блокировки дифференциала может существенно повлиять на безопасность и комфорт при вождении, особенно в сложных дорожных условиях.
Влияние блокировки дифференциала на управляемость и безопасность
Блокировка дифференциала на автомобилях КАМАЗ играет ключевую роль в обеспечении управляемости и безопасности транспортного средства, особенно в условиях сложного рельефа и плохих дорожных условий. Основная функция блокировки дифференциала заключается в равномерном распределении крутящего момента между колесами, что позволяет избежать пробуксовки и улучшить сцепление с дорогой.
При включении блокировки дифференциала оба колеса на одной оси начинают вращаться с одинаковой скоростью, что особенно важно на скользких или неровных поверхностях. Это предотвращает ситуацию, когда одно колесо начинает буксовать, в то время как другое остается неподвижным. В результате, блокировка дифференциала значительно улучшает проходимость автомобиля, позволяя ему преодолевать трудные участки дороги, такие как грязь, снег или песок.
Однако стоит отметить, что использование блокировки дифференциала требует осторожности. При включенной блокировке дифференциала на твердых и ровных покрытиях, таких как асфальт, может возникнуть эффект "залипания" колес, что негативно сказывается на управляемости. Это связано с тем, что при поворотах колеса на внешней стороне поворота должны вращаться быстрее, чем на внутренней, и блокировка препятствует этому процессу. В результате, автомобиль может начать скользить или терять управляемость.
Для повышения безопасности водителя и пассажиров, а также для предотвращения повреждений автомобиля, многие модели КАМАЗ оснащены системами, которые автоматически отключают блокировку дифференциала при достижении определенной скорости. Это позволяет сохранить баланс между проходимостью и управляемостью, обеспечивая оптимальные условия для движения в различных дорожных ситуациях.
Кроме того, современные системы управления блокировкой дифференциала могут быть интегрированы с другими системами автомобиля, такими как антиблокировочная система тормозов (ABS) и система курсовой устойчивости (ESP). Это позволяет более эффективно контролировать поведение автомобиля в сложных условиях, минимизируя риск аварийных ситуаций.
В заключение, блокировка дифференциала является важным элементом, который значительно влияет на управляемость и безопасность автомобилей КАМАЗ. Правильное использование этой системы позволяет водителям уверенно преодолевать сложные участки дороги, обеспечивая надежность и безопасность в любых условиях.
Современные технологии и инновации в системах блокировки
Современные системы блокировки дифференциала на автомобилях КАМАЗ претерпели значительные изменения благодаря внедрению новых технологий и инновационных решений. Эти усовершенствования направлены на повышение надежности, эффективности и удобства эксплуатации транспортных средств в различных условиях.
Одной из ключевых инноваций является использование электронных систем управления блокировкой дифференциала. В отличие от традиционных механических систем, которые требуют ручного вмешательства водителя, электронные системы могут автоматически активировать блокировку в зависимости от условий движения. Это достигается за счет установки датчиков, которые отслеживают параметры, такие как скорость вращения колес, угол поворота и нагрузка на ось. При обнаружении пробуксовки одного из колес система автоматически активирует блокировку, что позволяет улучшить сцепление с дорогой и повысить проходимость.
Кроме того, современные системы блокировки дифференциала КАМАЗ могут быть интегрированы с другими системами автомобиля, такими как антиблокировочная система тормозов (ABS) и система курсовой устойчивости (ESP). Это позволяет создать комплексное решение, которое не только улучшает управляемость автомобиля, но и повышает безопасность при движении по сложным маршрутам.
Еще одной важной инновацией является использование пневматических и гидравлических систем для управления блокировкой дифференциала. Эти системы обеспечивают более плавное и быстрое включение и отключение блокировки, что особенно важно при движении по пересеченной местности. Пневматические системы, как правило, легче и проще в обслуживании, в то время как гидравлические системы могут обеспечить более высокую мощность и надежность.
В последние годы также наблюдается тенденция к использованию материалов с улучшенными характеристиками, таких как легкие сплавы и композиты, для изготовления компонентов систем блокировки. Это позволяет снизить вес автомобиля и улучшить его топливную экономичность, что является важным фактором в условиях современного рынка.
Наконец, стоит отметить, что производители автомобилей КАМАЗ активно работают над улучшением пользовательского интерфейса систем блокировки. Современные панели управления могут включать в себя дисплеи с графической информацией, которые информируют водителя о состоянии системы, а также позволяют настраивать параметры блокировки в зависимости от предпочтений водителя и условий эксплуатации.
Таким образом, современные технологии и инновации в системах блокировки дифференциала КАМАЗ значительно повышают эффективность и безопасность эксплуатации автомобилей, что делает их более конкурентоспособными на рынке и востребованными среди пользователей.
