Раздаточная коробка КамАЗ 53501 является ключевым элементом трансмиссии, обеспечивающим распределение крутящего момента между передними и задними осями автомобиля. Понимание устройства и принципа работы этой системы, а также знание методов регулировки и диагностики возможных неисправностей, крайне важно для поддержания надежности и долговечности грузовика. В данной статье мы подробно рассмотрим схему раздатки КамАЗ 53501, предоставим инструкции по ее регулировке, а также разберем типичные ошибки и способы их устранения, что поможет владельцам и механикам эффективно справляться с возникающими проблемами.
Конструктивные особенности и устройство узла
Раздаточная коробка модели 532, устанавливаемая на автомобили серии КамАЗ 53501, представляет собой двухступенчатый механизм с симметричным межосевым дифференциалом, который можно заблокировать. Основная функция агрегата — распределение крутящего момента между передним и задним мостами, а также переключение передач для изменения тягового усилия на колесах. Конструкция объединена с коробкой передач в одном картере, что требует комплексного подхода к диагностике.
Внутри картера находятся валы, шестерни и дифференциал, работающие в масляной ванне. Ключевым компонентом является механизм блокировки дифференциала, который соединяет валы, обеспечивая равномерную передачу момента на все колеса. Это особенно важно при движении по бездорожью, где проскальзывание одного из мостов недопустимо.
Управление режимами работы осуществляется дистанционно с помощью электропневматической системы. Водитель, используя переключатель на панели приборов, отправляет сигнал на электромагнитные клапаны, которые направляют сжатый воздух в пневмоцилиндры. Эти цилиндры перемещают муфты, соединяя или размыкая необходимые элементы трансмиссии.

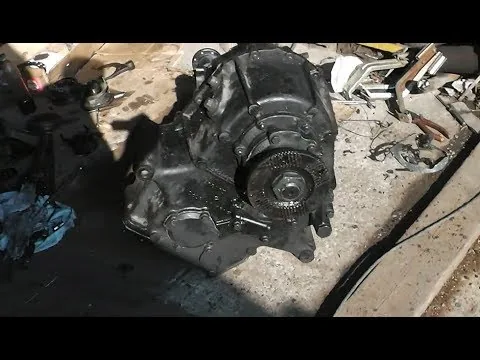

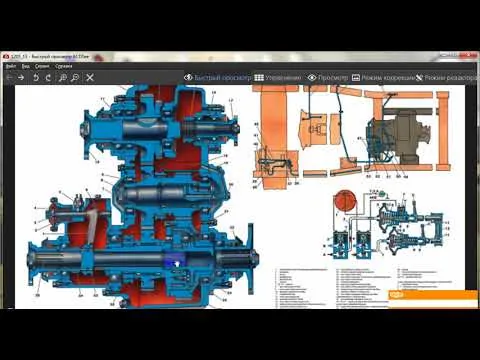

Кинематическая схема и передача момента
Кинематическая схема раздаточной коробки КамАЗ 53501 обеспечивает равномерное распределение нагрузки. Крутящий момент от выходного вала трансмиссии передается на входной вал раздаточной коробки. Затем, через шестерни первой или второй ступени, момент поступает на межосевой дифференциал.
Дифференциал распределяет момент между передними и задними выходными валами. При активации блокировки зубчатая муфта жестко соединяет корпус дифференциала с одним из валов, что предотвращает проскальзывание. Важно отметить, что движение с заблокированным дифференциалом по твердым покрытиям с хорошим сцеплением запрещено, так как это приводит к «циркуляции мощности» и быстрому износу шин и трансмиссии.
⚠️ Внимание: Длительное использование автомобиля с включенной блокировкой межосевого дифференциала на твердых дорогах может привести к поломке зубьев шестерен и повреждению карданных валов. Блокировку следует применять только на бездорожье или скользких поверхностях.
Смазка узлов осуществляется за счет разбрызгивания. Масло подается к подшипникам и зацеплениям шестерен через специальные каналы и желоба. Уровень смазки контролируется через контрольно-заливное отверстие в средней части картера.
| Параметр | Описание | Возможные ошибки и их устранение |
|---|---|---|
| Устройство | Раздаточная коробка с двумя режимами: полный и задний привод. | Неправильная работа привода: проверить уровень масла. |
| Регулировка | Регулировка осуществляется с помощью специальных винтов и шайб. | Неправильная регулировка: провести повторную настройку. |
| Признаки неисправностей | Шумы, вибрации, утечки масла, проблемы с переключением режимов. | Устранение утечек, замена изношенных деталей. |
Интересные факты
Вот несколько интересных фактов о схеме раздатки КамАЗ 53501:
Универсальность конструкции: Раздаточная коробка КамАЗ 53501 разработана с учетом различных условий эксплуатации, что позволяет использовать автомобиль как в городских, так и в условиях бездорожья. Это достигается благодаря наличию нескольких режимов работы, включая полный и частичный привод на колеса.
Регулировка и обслуживание: Регулировка раздатки включает в себя проверку уровня масла, его состояния и замены при необходимости. Неправильная регулировка может привести к перегреву и поломке, что подчеркивает важность регулярного обслуживания для обеспечения надежной работы автомобиля.
Ошибки и их последствия: Одной из распространенных ошибок при эксплуатации раздатки является переключение режимов на ходу, что может привести к повреждению механизма. Важно следовать рекомендациям производителя и переключать режимы только при остановленном автомобиле, чтобы избежать серьезных поломок и дорогостоящего ремонта.
Система управления и электрическая схема
Эффективность раздаточной коробки зависит от состояния системы управления. На модели КамАЗ 53501 используется электропневматический привод, который сочетает надежность пневматики и точность электрического управления. В систему входят блок управления, датчики, электромагнитные клапаны и исполнительные механизмы.
При смене режимов водитель использует переключатель в кабине. Сигнал передается на контроллер, который проверяет условия для переключения, например, скорость вращения валов. Если все условия соблюдены, открывается соответствующий электромагнитный клапан, и сжатый воздух направляется в пневматический цилиндр.
Пневмоцилиндр перемещает шток, который через вилку активирует муфту включения. В это время на приборной панели загораются индикаторы, информирующие о текущем состоянии трансмиссии. Диагностика начинается с проверки работы этих индикаторов и наличия характерного звука срабатывания клапанов.
Датчики и исполнительные механизмы
В системе управления используются несколько важных датчиков. Датчик активации переднего моста отслеживает состояние муфты и передает информацию на приборную панель. Аналогично работает датчик блокировки дифференциала. Поломка этих компонентов может привести к ситуации, когда мост фактически активирован, но индикатор на панели не светится, или, наоборот, индикатор горит, хотя мост не включен.
Электромагнитные клапаны (соленоиды) являются наиболее уязвимой частью электрической схемы. Они подвержены влиянию влаги, грязи и вибрации. При неисправности клапана воздух не поступает в цилиндр, что делает переключение невозможным. Проверка осуществляется с помощью мультиметра для прозвонки обмотки и проверки наличия напряжения.
Ниже представлена таблица с основными характеристиками элементов управления:
| Элемент | Напряжение питания | Сопротивление обмотки |
|---|---|---|
| Электромагнитный клапан | 24 В | 45-55 Ом |
| Датчик положения | 24 В | Контактная группа |
Регулировка и техническое обслуживание
Регулировка раздаточной коробки КамАЗ 53501 требует внимательности и строгости в выполнении шагов. Ключевым параметром, который необходимо контролировать, является момент активации муфт и корректность движения штоков пневмоцилиндров. Неправильная настройка может привести к неполному включению передач или заеданию механизма.
Перед началом регулировки важно убедиться в исправности пневмосистемы и отсутствии утечек воздуха. Рычаг управления (в старых моделях — механический) или переключатель должны работать без задержек и заеданий. В современных системах с электропневматическим управлением особое внимание стоит уделить длине хода штока.
Регулировка часто требует подъема автомобиля на домкраты или установки его на смотровую яму. Это необходимо для доступа к регулировочным гайкам и штокам, а также для проверки вращения валов в активированных режимах.
Порядок регулировки привода
Регулировка начинается с пневматического цилиндра, который включает передний мост. Для этого ослабьте контргайку и вращайте регулировочный винт, пока шток не займет правильное положение для полного зацепления муфты. Настройка привода блокировки дифференциала выполняется аналогично.
После механической регулировки проверьте электрическую часть системы. Убедитесь, что датчики срабатывают в момент полного включения муфты. Если индикатор загорается раньше или позже фактического включения, скорректируйте положение датчика или замените его.
Замена масла в раздаточной коробке должна проводиться в соответствии с регламентом технического обслуживания. Рекомендуется использовать трансмиссионное масло класса TM-5 (SAE 85W-90) или аналогичное по вязкости. Объем заливки составляет около 7 литров, но точное значение может варьироваться в зависимости от модификации и угла наклона при установке.
Типичные неисправности и методы диагностики

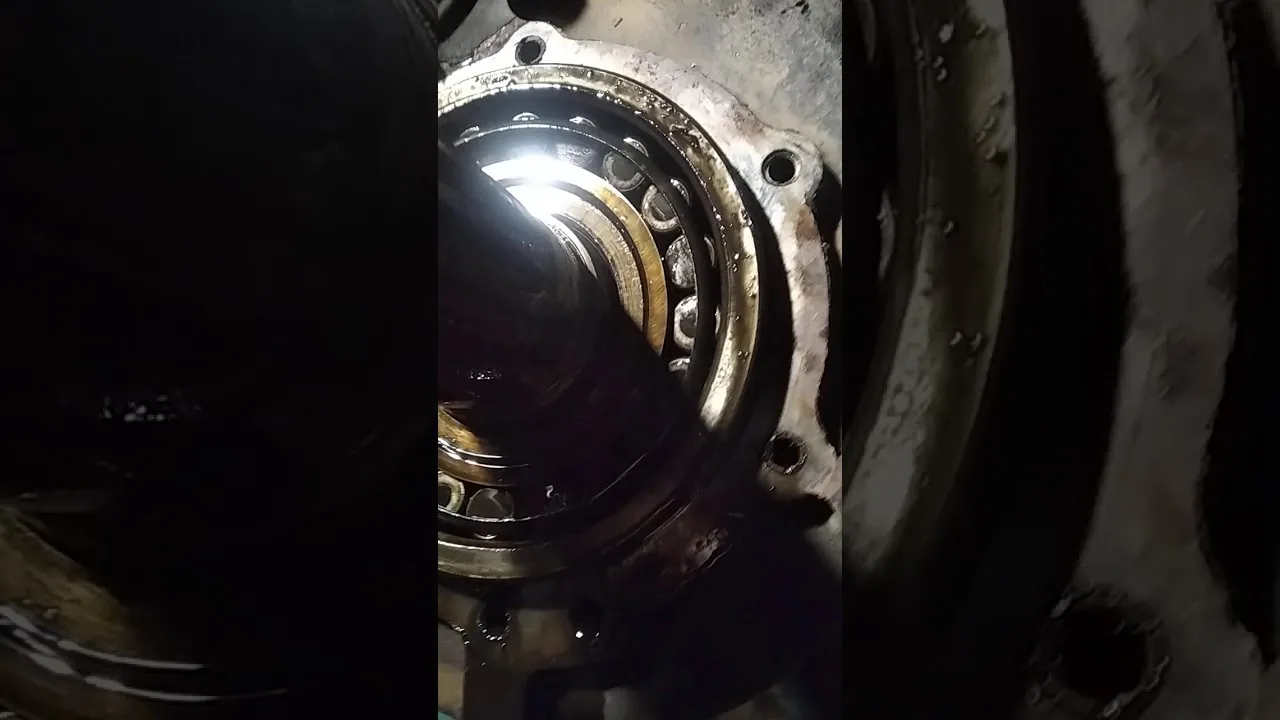

В процессе работы раздаточная коробка КамАЗ 53501 испытывает значительные нагрузки, что может приводить к поломкам. Одной из распространенных проблем является шум и гудение во время движения. Это может указывать на износ подшипников валов или нарушение зазоров в зубчатых соединениях.
Еще одной частой неисправностью является самопроизвольное отключение передачи или трудности с её включением. Обычно причина кроется в износе вилок переключения или заедании штоков, что может быть вызвано загустевшей смазкой или загрязнениями. Также стоит обратить внимание на состояние пружин фиксаторов.
Протечка масла через сальники валов или прокладки картера свидетельствует о нарушении герметичности. Долгосрочная эксплуатация при низком уровне масла может привести к задирам на шестернях и поломке узла. Поэтому важно оперативно устранять даже незначительные утечки.
Диагностика по симптомам
Если во время движения слышен вой, усиливающийся с увеличением скорости, это может указывать на износ подшипников. Если шум возникает только под нагрузкой, например, при ускорении или подъеме в гору, вероятной причиной могут быть зубья шестерен. Для точного определения проблемы необходимо вскрытие коробки передач и проверка деталей.
Вибрация карданного вала часто свидетельствует о проблемах с балансировкой или износом шлицевых соединений. Прежде чем снимать раздаточную коробку, стоит проверить состояние карданных валов и крестовин, так как они могут быть источником неполадок.
Сравнение методов диагностики:
| Метод | Преимущества | Недостатки |
|---|---|---|
| Визуальный осмотр | Быстрый и не требует разборки | Не позволяет увидеть внутренний износ |
| Разборка узла | Полная диагностика состояния | Требует значительных усилий и навыков |
- Игнорирование прогрева зимой — попытка включить мост или блокировку на холодном, застывшем масле может привести к поломке зубьев муфт. Перед активацией обязательно прогрейте трансмиссию кратковременным движением.
- Движение с заблокированным дифференциалом — езда по асфальту с включенной блокировкой создает перегрузку для трансмиссии и приводит к быстрому износу протектора шин. Всегда отключайте блокировку на твердых покрытиях.
- Несвоевременная замена масла — старое масло теряет смазывающие свойства, что может вызвать перегрев и образование задира. Меняйте масло строго по регламенту или чаще в условиях повышенной нагрузки.
- Неправильная регулировка тяг — если приводы отрегулированы неверно, муфта может не достигать полного хода или находиться под постоянным напряжением, что приводит к быстрому износу.
Оптимальные режимы эксплуатации и ресурс
Ресурс раздаточной коробки КамАЗ 53501 зависит от стиля вождения и условий эксплуатации. При аккуратной эксплуатации и регулярном обслуживании этот узел может прослужить сотни тысяч километров без капитального ремонта. Важно правильно использовать режимы работы.
На ровных и качественных дорогах рекомендуется использовать только задний привод. Это снижает расход топлива и уменьшает нагрузку на трансмиссию. Включать передний мост и блокировку дифференциала следует только при потере сцепления колес с дорогой или на сложных маршрутах.
Регулярная проверка уровня масла и состояния сальников поможет избежать неожиданных поломок во время поездки. Водителям стоит иметь запас масла и набор инструментов для быстрого устранения мелких неисправностей.
Следуя этим рекомендациям, можно значительно продлить срок службы трансмиссии и избежать дорогостоящих простоев техники. Раздаточная коробка — надежный элемент, но требует внимания и понимания принципов работы.
Советы по выбору запчастей и комплектующих
При выборе запчастей и комплектующих для раздатки КамАЗ 53501 важно учитывать несколько ключевых факторов, которые помогут обеспечить надежность и долговечность работы автомобиля. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти против аналогов
Первым шагом в выборе запчастей является решение о том, использовать ли оригинальные детали или их аналоги. Оригинальные запчасти, как правило, имеют более высокое качество и гарантируют полное соответствие стандартам производителя. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно выбирать проверенные бренды, чтобы избежать проблем с совместимостью и качеством.
2. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с вашей моделью раздатки. Убедитесь, что детали соответствуют спецификациям КамАЗ 53501. Для этого можно обратиться к технической документации или консультироваться с профессионалами в области ремонта и обслуживания грузовых автомобилей.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные компоненты должны быть выполнены из прочных и устойчивых к износу материалов. Например, детали, подверженные высоким нагрузкам, должны быть изготовлены из легированных сталей или других прочных сплавов.
4. Рейтинг и отзывы производителей
Перед покупкой запчастей рекомендуется изучить отзывы о производителях и их продукции. Это поможет избежать некачественных деталей и выбрать надежные компоненты. Обратите внимание на компании, которые зарекомендовали себя на рынке и имеют положительные отзывы от пользователей.
5. Гарантия и возврат
При покупке запчастей уточняйте условия гарантии и возможность возврата. Надежные продавцы предлагают гарантию на свои товары, что свидетельствует о высоком качестве продукции. В случае, если запчасть не подошла или оказалась дефектной, возможность возврата поможет избежать дополнительных затрат.
6. Консультация с профессионалами
Если вы не уверены в своем выборе, не стесняйтесь обращаться за консультацией к специалистам. Механики и продавцы запчастей могут дать полезные советы и рекомендации, основанные на их опыте работы с раздатками КамАЗ 53501.
Следуя этим советам, вы сможете выбрать качественные запчасти и комплектующие для раздатки КамАЗ 53501, что обеспечит надежную и долгосрочную эксплуатацию вашего автомобиля.
Рекомендации по замене и ремонту
При проведении ремонта или замены раздаточной коробки на КамАЗ 53501 важно учитывать несколько ключевых аспектов, чтобы обеспечить долговечность и надежность работы данного узла. Раздатка является одним из самых нагруженных элементов трансмиссии, и ее исправное состояние критично для эффективной работы автомобиля.
Первое, на что стоит обратить внимание, это регулярная проверка уровня и состояния трансмиссионного масла. Низкий уровень масла или его загрязнение могут привести к перегреву и износу деталей раздатки. Рекомендуется менять масло каждые 50 000 км пробега или раз в год, в зависимости от условий эксплуатации. Используйте только рекомендованные производителем масла, чтобы избежать повреждений.
При замене раздаточной коробки необходимо тщательно осмотреть все соединения и уплотнения. Убедитесь, что все детали установлены правильно и надежно закреплены. Неправильная установка может привести к утечкам масла и другим проблемам. Также стоит проверить состояние карданных валов и их крестовин, так как они могут быть причиной вибраций и шумов при работе раздатки.
Если вы заметили признаки неисправности, такие как посторонние звуки, вибрации или трудности с переключением передач, не откладывайте диагностику. Важно выявить проблему на ранней стадии, чтобы избежать более серьезных повреждений. Для диагностики можно использовать как визуальный осмотр, так и специализированное оборудование.
В случае необходимости ремонта раздаточной коробки, рекомендуется использовать оригинальные запчасти или качественные аналоги. Это обеспечит надежность и долговечность работы узла. При выполнении ремонта следуйте инструкциям производителя и используйте специализированные инструменты для сборки и разборки.
Также стоит учитывать, что некоторые проблемы могут быть вызваны неправильной эксплуатацией автомобиля. Избегайте резких стартов и перегрузок, так как это может негативно сказаться на состоянии раздаточной коробки. Регулярное техническое обслуживание и внимательное отношение к состоянию автомобиля помогут избежать многих проблем и продлить срок службы раздатки.
Сравнение с другими моделями раздаток
Раздаточные коробки различных моделей автомобилей имеют свои особенности и отличия, которые влияют на их эксплуатационные характеристики и надежность. В данном разделе мы рассмотрим, как раздатка КамАЗ 53501 соотносится с аналогичными устройствами других моделей, таких как КамАЗ 4310 и Урал 4320.
Раздатка КамАЗ 53501 отличается от раздатки КамАЗ 4310, прежде всего, конструкцией и назначением. Раздатка 4310 предназначена для более легких условий эксплуатации и имеет меньшую мощность, что делает ее менее подходящей для тяжелых грузовиков. В то время как раздатка 53501 спроектирована для работы в сложных условиях, обеспечивая высокую надежность и долговечность.
Кроме того, раздатка КамАЗ 53501 имеет более широкий диапазон передаточных чисел, что позволяет автомобилю лучше справляться с различными дорожными условиями. Это особенно важно для грузовиков, которые часто сталкиваются с пересеченной местностью. В отличие от нее, раздатка Урал 4320 имеет более простую конструкцию и менее гибкие настройки, что может ограничивать ее возможности в сложных условиях.
Еще одним важным аспектом является система управления раздаткой. КамАЗ 53501 оснащен более современными механизмами, которые позволяют водителю легко переключать режимы работы. В то время как в Урале 4320 управление раздаткой может быть менее интуитивным и требовать больше времени на привыкание.
Также стоит отметить, что раздатка КамАЗ 53501 имеет более высокую степень защиты от загрязнений и механических повреждений, что делает ее более надежной в условиях эксплуатации, где присутствуют пыль, грязь и вода. В этом плане раздатки других моделей могут уступать, так как они не всегда имеют такую же степень защиты.
В заключение, можно сказать, что раздатка КамАЗ 53501 представляет собой более продвинутое решение по сравнению с аналогичными устройствами других моделей, таких как КамАЗ 4310 и Урал 4320. Она обеспечивает лучшие характеристики, надежность и удобство в эксплуатации, что делает ее предпочтительным выбором для тяжелых грузовиков, работающих в сложных условиях.
Преимущества и недостатки схемы КамАЗ 53501
Схема раздатки КамАЗ 53501 представляет собой важный элемент трансмиссии, обеспечивающий передачу крутящего момента на передние и задние колеса. Рассмотрим основные преимущества и недостатки данной схемы.
Преимущества
- Надежность: Раздатка КамАЗ 53501 отличается высокой прочностью и долговечностью, что делает её способной выдерживать значительные нагрузки и экстремальные условия эксплуатации.
- Простота конструкции: Упрощенная схема позволяет легко производить диагностику и ремонт, что снижает затраты на обслуживание и увеличивает время безотказной работы.
- Универсальность: Раздатка может использоваться как на легковых, так и на грузовых автомобилях, что делает её популярной в различных сферах применения.
- Эффективность: Система обеспечивает оптимальное распределение крутящего момента между осями, что улучшает сцепление с дорогой и повышает проходимость автомобиля в сложных условиях.
- Легкость в управлении: Раздатка оснащена простым механизмом переключения режимов, что позволяет водителю легко адаптироваться к различным дорожным условиям.
Недостатки
- Шумность: В процессе работы раздатка может создавать значительный уровень шума, что может быть неприятно для водителя и пассажиров.
- Сложности с регулировкой: Несмотря на простоту конструкции, некоторые пользователи отмечают, что регулировка раздатки может быть затруднительной, особенно при отсутствии опыта.
- Чувствительность к перегреву: При длительной эксплуатации в тяжелых условиях раздатка может перегреваться, что приводит к снижению её эффективности и возможным поломкам.
- Необходимость в регулярном обслуживании: Для обеспечения надежной работы раздатки требуется регулярная замена масла и проверка состояния деталей, что может потребовать дополнительных затрат времени и средств.
- Ограниченная возможность модернизации: В отличие от более современных систем, схема раздатки КамАЗ 53501 не всегда позволяет легко интегрировать новые технологии или улучшения.
Таким образом, схема раздатки КамАЗ 53501 имеет свои сильные и слабые стороны. При правильном обслуживании и эксплуатации она может служить долго и эффективно, однако важно учитывать и возможные недостатки, чтобы избежать проблем в будущем.
