Раздаточная коробка КАМАЗ 65111 является ключевым элементом трансмиссии, обеспечивающим распределение крутящего момента между передними и задними осями автомобиля. Правильное понимание устройства и принципа работы этой системы, а также знание типичных неисправностей и методов их устранения, существенно повышает надежность и долговечность грузовика. В данной статье мы подробно рассмотрим конструкцию раздаточной коробки, схемы переключения, а также предоставим рекомендации по обслуживанию и ремонту, что поможет владельцам и механикам эффективно поддерживать работоспособность автомобиля.

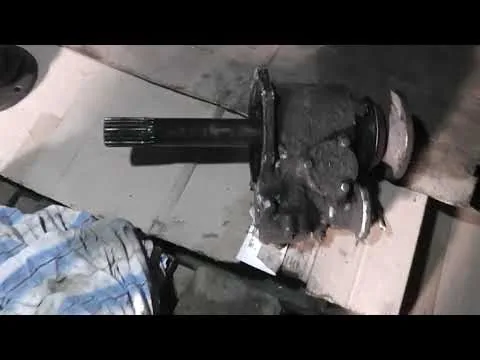

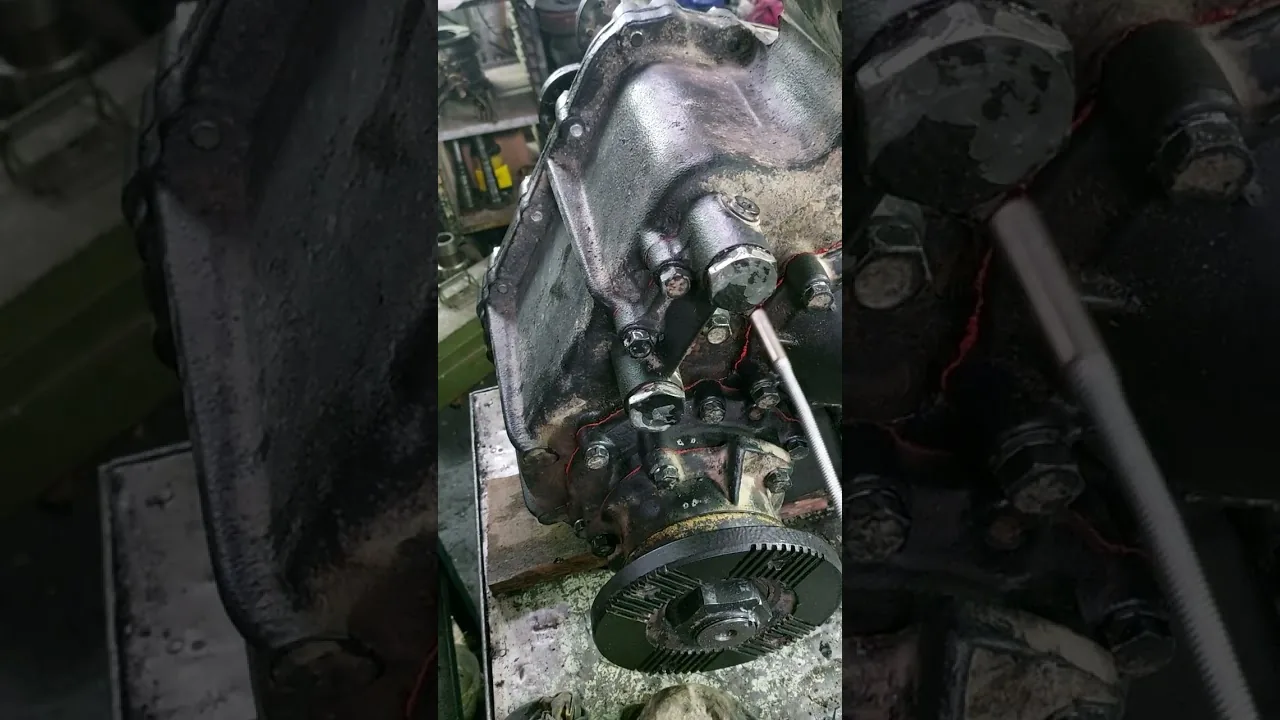

Конструктивные особенности и устройство узла

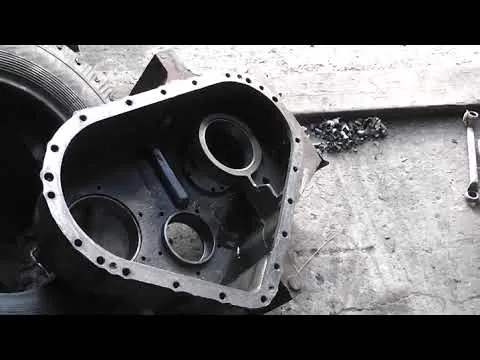

Основой конструкции является литой чугунный картер, внутри которого расположены валы, шестерни и дифференциальный механизм. Валы установлены на подшипниках качения, требующих регулярной смазки и контроля зазоров. В отличие от простых редукторов, здесь используется схема с блокируемым межосевым дифференциалом, что позволяет распределять крутящий момент между задними мостами и передней ведущей осью в соотношении 1:2 при активированном полном приводе.
Ключевым элементом системы является механизм переключения передач, состоящий из двух вилок: одна отвечает за выбор пониженной или повышенной передачи, другая — за включение переднего моста. Управление вилками осуществляется с помощью пневмоцилиндров, получающих команды от крана управления в кабине. Надежность работы системы зависит от состояния уплотнительных колец штоков и герметичности пневмомагистралей, так как утечки воздуха могут привести к самопроизвольному отключению передачи.
Смазка внутренних компонентов осуществляется разбрызгиванием трансмиссионного масла, залитого в картер до определенного уровня. Контроль уровня масла — обязательная процедура при каждом техническом обслуживании, так как его недостаток может вызвать перегрев подшипников и ускоренный износ зубчатых зацеплений. Конструкция включает сапун, который должен оставаться чистым для компенсации изменений давления внутри корпуса при нагреве.
⚠️ Внимание: Эксплуатация раздаточной коробки с уровнем масла ниже допустимого минимума или с использованием смазочных материалов неподходящей вязкости строго запрещена и может привести к необратимому повреждению подшипников.
Внутри корпуса установлен датчик включения переднего моста, который передает сигнал на панель приборов. Этот электрический элемент часто вызывает ложные показания индикатора, если его контакты окисляются или происходит обрыв проводки. Механическая часть датчика взаимодействует со штоком включения, поэтому при замене электрического компонента необходимо следить за целостностью уплотнений.
Схема передачи крутящего момента
Крутящий момент от трансмиссии через карданный вал поступает на входной вал раздаточной коробки. При движении по асфальтированным дорогам используется прямая передача, где шестерни находятся в зацеплении, обеспечивая передаточное число 1. В этом режиме дифференциал работает свободно, позволяя колесам на разных осях вращаться с различной скоростью, что необходимо для прохождения поворотов.
При переключении на пониженную передачу подвижная шестерня смещается и соединяется с промежуточной шестерней, изменяя передаточное число. Это увеличивает тяговое усилие на колесах, хотя скорость вращения снижается. Также может быть активирован привод переднего моста, который жестко соединяет переднюю ось с задними колесами через заблокированный дифференциал.
| Параметр | Прямая передача | Пониженная передача |
|---|---|---|
| Передаточное число | 1,0 | Около 1,54 |
| Скорость вращения выхода | Соответствует входу | Уменьшена |
| Тяговое усилие | Нормальное | Увеличенное |
Интересные факты
Вот несколько интересных фактов о раздаточной коробке КАМАЗ 65111, ее устройстве и обслуживании:
Многофункциональность: Раздаточная коробка КАМАЗ 65111 обеспечивает не только распределение крутящего момента между передними и задними осями, но и возможность выбора режимов работы. Это позволяет водителю адаптировать характеристики автомобиля к различным дорожным условиям, что особенно важно для грузовиков, работающих в сложных условиях.
Конструкция и материалы: Раздаточная коробка КАМАЗ 65111 изготовлена из высокопрочных материалов, что обеспечивает ее долговечность и надежность. В конструкции используются специальные сплавы, которые выдерживают высокие нагрузки и минимизируют износ деталей, что особенно важно для тяжелых грузовиков.
Обслуживание и диагностика: Регулярное обслуживание раздаточной коробки включает проверку уровня масла, его состояния и замены по мере необходимости. Современные технологии диагностики позволяют выявлять потенциальные проблемы на ранних стадиях, что помогает избежать серьезных поломок и продлить срок службы коробки. Важно также следить за состоянием уплотнителей и сальников, чтобы предотвратить утечки масла.
Эти факты подчеркивают важность раздаточной коробки в системе трансмиссии КАМАЗ 65111 и необходимость ее правильного обслуживания для обеспечения надежной работы автомобиля.
Принцип работы пневматического управления
Система управления раздаточной коробкой работает на сжатом воздухе, поступающем из ресиверов автомобиля. Главный элемент управления — кран, расположенный в кабине водителя. При перемещении рукоятки крана сжатый воздух направляется в камеры пневмоцилиндров, установленных на корпусе раздаточной коробки. Давление воздуха приводит в движение поршни, которые через штоки и вилки перемещают шестерни в нужное рабочее положение.
Для корректного включения полного привода или пониженной передачи необходимо поддерживать определённый уровень давления в пневмосистеме. Если давление ниже нормы, штоки могут не достигнуть конечной точки своего хода, что приведет к неполному зацеплению зубьев. В такой ситуации при возникновении нагрузки может произойти срезание зубьев или повреждение вилок включения. Поэтому перед попыткой включения важно убедиться, что манометры показывают необходимое рабочее давление.
Конструкция пневмоцилиндров включает возвратные пружины, которые возвращают штоки в исходное положение при сбросе давления. Герметичность системы обеспечивается манжетами и уплотнительными кольцами, которые со временем теряют эластичность и требуют замены. Утечки воздуха часто сопровождаются характерным шипением, слышимым в области картера раздаточной коробки при работающем двигателе.
Алгоритм переключения режимов
Правильная последовательность действий при смене режимов работы трансмиссии критически важна для долговечности устройства. Ошибки в этом процессе могут вызвать ударные нагрузки на зубья шестерен. Переключение следует выполнять только при полной остановке автомобиля или на минимальной скорости, обязательно выжимая сцепление для снятия нагрузки с валов.
- Уберите ногу с акселератора и полностью выжмите педаль сцепления, чтобы разорвать связь между двигателем и трансмиссией.
- Переместите рычаг управления в нужное положение (включение переднего моста или пониженной передачи).
- Аккуратно отпустите педаль сцепления, позволяя шестерням зацепиться под воздействием возвратных пружин и давления воздуха.
- Проверьте индикатор на панели приборов, чтобы убедиться, что режим активирован, и продолжайте движение.
При переходе с пониженной передачи на повышенную также необходимо полностью остановить автомобиль. В раздаточных коробках такого типа механизм синхронизации может отсутствовать или работать неэффективно, поэтому попытка переключения на ходу может привести к поломке. После переключения рекомендуется проехать несколько метров вперед и назад, чтобы убедиться в надежности включения.
Типичные неисправности и методы диагностики
В процессе работы раздаточная коробка испытывает значительные динамические нагрузки, что может привести к различным неисправностям. Одной из самых распространенных проблем является шум и гудение во время работы, что может свидетельствовать о износе подшипников валов или нарушении зазоров в зубчатых соединениях. Диагностика начинается с прослушивания узла, как на слух, так и с использованием стетоскопа при работе двигателя на холостом ходу.
Еще одной распространенной проблемой является случайное отключение передачи или невозможность ее включения. Это чаще всего связано с неисправностями в пневматической системе, такими как повреждение мембран пневмоцилиндров, заедание штоков или утечки воздуха. Механические причины могут включать износ фиксаторов вилок или поломку зубьев шестерен, что требует разборки агрегата для устранения неисправностей.
Утечка масла через уплотнения валов или по плоскости соединения картера указывает на износ сальников или повреждение прокладок. Замена сальников должна проводиться своевременно, так как попадание масла на тормозные механизмы или выхлопную систему может привести к возгоранию или отказу тормозов. Кроме того, причиной утечек может быть засорение сапуна, что приводит к повышению давления внутри картера.
⚠️ Важно: Появление металлической стружки в масле, сливаемом из раздаточной коробки, указывает на разрушение подшипников или зубчатых колес и требует немедленной остановки и ремонта.
Диагностика пневматической системы
Проверка пневматической системы начинается с осмотра труб и шлангов на наличие повреждений и износа. Затем протестируйте работу управляющего крана: при переключении рукоятки должен быть отчетливый звук выхода воздуха. Если воздух не поступает в цилиндры, это может указывать на неисправность крана или проблемы в магистрали, соединяющей ресивер.
Для проверки герметичности пневмоцилиндров раздатки подайте воздух в систему и обработайте соединения мыльным раствором. Появление пузырьков укажет на утечку. Часто причиной неисправности становятся манжеты поршней, которые теряют способность удерживать давление, в результате чего шток не может преодолеть сопротивление пружин или механическое сопротивление шестерен.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Шум во время работы | Износ подшипников | Замена подшипников |
| Передача не включается | Утечка воздуха | Замена манжет или ремонт крана |
| Передача выбивается | Износ фиксаторов | Замена фиксаторов и пружин |
Регулировка и техническое обслуживание
Регулярное техническое обслуживание раздаточной коробки КАМАЗ 65111 включает несколько ключевых этапов. В первую очередь, необходимо проверить надежность крепления агрегата к раме, контролировать уровень масла и смазывать шарниры карданных валов. Крепежные болты следует затягивать с усилием, установленным производителем, так как их ослабление может привести к перекосу валов и быстрому износу сальников.
Замена масла осуществляется согласно графику технического обслуживания, обычно каждые 50-70 тысяч километров пробега или раз в год. Перед заливкой нового масла рекомендуется промыть картер с использованием специальной промывочной жидкости или веретенного масла, чтобы удалить остатки износа и старую смазку. Важно выбирать масла, соответствующие климатическим условиям эксплуатации и рекомендациям производителя.
Регулировка хода штоков переключения передач выполняется с помощью регулировочных болтов на пневмоцилиндрах. Неправильная настройка может привести к тому, что шестерни не будут полностью зацепляться или будут заклинивать. Ход штока должен обеспечивать полное перемещение вилки в крайние положения без перекосов.
Замена сальников и уплотнений
Замена сальников требует снятия карданных валов и, в некоторых случаях, частичной разборки узла. Старые сальники аккуратно извлекаются с помощью отвертки или специального инструмента. Важно не повредить поверхности, на которых они устанавливаются. Перед установкой новых уплотнений рекомендуется смазать их маслом и использовать оправку, чтобы избежать перекоса.
При замене уплотнений необходимо тщательно очистить места установки от грязи и остатков старой смазки. Даже небольшие абразивные частицы, попавшие под край сальника, могут привести к быстрому износу и повторной утечке. После завершения сборки важно проверить, чтобы валы вращались свободно и не заедали.
Типичные ошибки при ремонте и эксплуатации
Множество проблем с раздаточной коробкой возникает из-за неверных действий специалистов при ремонте или неаккуратного использования. Осознание распространенных ошибок помогает избежать повторных поломок и увеличить срок службы устройства. Часто водители не обращают внимания на первые признаки неисправностей, что может привести к более серьезным последствиям.
- Игнорирование прогрева трансмиссии — попытка активировать полный привод или пониженную передачу на «холодную», когда масло еще не достигло нужной температуры, может повредить вилки включения. Важно дать агрегату прогреться или осторожно покачать автомобиль для равномерного распределения смазки.
- Использование некачественного масла — применение масел с неподходящими вязкостными характеристиками или добавками может привести к вспениванию, перегреву и ускоренному износу деталей трения. Необходимо строго придерживаться рекомендаций производителя.
- Нарушение порядка переключения — активация переднего моста без выключения сцепления или на высокой скорости создает ударные нагрузки, которые могут повредить зубья шестерен или привести к срезанию шлицов.
- Отсутствие контроля за пневмосистемой — игнорирование утечек воздуха в системе управления раздаткой может привести к тому, что в критический момент привод не сработает, и автомобиль окажется в затруднительном положении. Регулярная проверка герметичности системы обязательна.
Эффективность работы трансмиссии в разных условиях
Правильное использование функций раздаточной коробки значительно улучшает проходимость автомобиля и снижает нагрузку на его ключевые компоненты. В условиях грязи, снега или песка своевременное подключение переднего моста помогает равномерно распределить вес и тягу, что предотвращает застревание. Однако на твердых покрытиях полный привод не рекомендуется, так как это может привести к увеличенному износу шин и трансмиссии.
Пониженная передача становится незаменимой при движении по крутым склонам, спускам или буксировке тяжелых грузов. Она позволяет двигателю работать в оптимальном диапазоне оборотов, обеспечивая максимальный крутящий момент.
Регулярное обслуживание и правильная эксплуатация раздаточной коробки КАМАЗ 65111 гарантируют надежность автомобиля в любых дорожных условиях. Знание принципов работы пневмопривода и механической части помогает водителю быстро реагировать на изменения ситуации и избегать аварий. Постоянный контроль состояния узла — залог долгой и безотказной работы всей трансмиссии.
Советы по выбору запчастей для раздаточной коробки
При выборе запчастей для раздаточной коробки КАМАЗ 65111 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и долговечную работу трансмиссии. В первую очередь, необходимо обратить внимание на качество запчастей. Рекомендуется использовать оригинальные детали, так как они разрабатываются с учетом всех особенностей конструкции и эксплуатации автомобиля. Оригинальные запчасти гарантируют совместимость и соответствие стандартам, что снижает риск поломок и увеличивает срок службы раздаточной коробки.
Если по каким-либо причинам оригинальные запчасти недоступны, можно рассмотреть альтернативные варианты от проверенных производителей, которые зарекомендовали себя на рынке. Важно изучить отзывы и рекомендации других владельцев автомобилей КАМАЗ, чтобы избежать покупки некачественных деталей. Также стоит обратить внимание на наличие сертификатов качества у производителя, что подтверждает соответствие продукции установленным стандартам.
При выборе запчастей следует учитывать не только их стоимость, но и срок службы. Иногда более дорогие детали могут оказаться более выгодными в долгосрочной перспективе, так как они требуют реже замены и обеспечивают лучшую производительность. Также стоит обратить внимание на условия гарантии, предлагаемые производителем или продавцом. Наличие гарантии на запчасти может стать дополнительным фактором при принятии решения о покупке.
Не менее важным аспектом является совместимость запчастей с конкретной моделью раздаточной коробки. Перед покупкой рекомендуется уточнить информацию о номере детали и ее характеристиках. Это поможет избежать ошибок и ненужных затрат. Также стоит учитывать, что некоторые детали могут иметь разные модификации, поэтому важно уточнить, какая именно запчасть необходима для вашего автомобиля.
Наконец, не забывайте о том, что правильная установка запчастей также играет важную роль в их долговечности. Рекомендуется доверять установку профессионалам, которые имеют опыт работы с раздаточными коробками КАМАЗ. Неправильная установка может привести к быстрому износу деталей и даже к серьезным поломкам, что потребует дополнительных затрат на ремонт.
Рекомендации по производителям и качеству
При выборе раздаточной коробки для КАМАЗ 65111 важно учитывать не только производителя, но и качество продукции. На рынке представлено множество компаний, которые предлагают как оригинальные, так и неоригинальные запчасти. Оригинальные детали, как правило, производятся на тех же заводах, что и сам автомобиль, что гарантирует их высокое качество и надежность. Однако, они могут иметь более высокую цену.
Среди известных производителей оригинальных раздаточных коробок можно выделить такие компании, как КАМАЗ, ЗАО «КамАЗ-Лизинг» и ПАО «КамАЗ». Эти компании зарекомендовали себя на рынке благодаря высокому качеству своей продукции и соблюдению всех стандартов. Использование оригинальных запчастей позволяет избежать проблем с совместимостью и гарантирует долговечность работы узла.
Существует также множество производителей, предлагающих неоригинальные раздаточные коробки. При выборе таких деталей важно обращать внимание на репутацию компании, отзывы пользователей и наличие сертификатов качества. Некоторые из популярных брендов, которые предлагают качественные неоригинальные запчасти, включают Техноавиа, АвтоВАЗ и ТД «КамАЗ». Эти компании часто используют современные технологии и материалы, что позволяет им производить конкурентоспособные продукты.
При выборе раздаточной коробки стоит учитывать не только цену, но и условия гарантии. Надежные производители обычно предлагают длительный гарантийный срок, что свидетельствует о высоком качестве их продукции. Также стоит обратить внимание на наличие сервисных центров и возможность получения технической поддержки.
Важно помнить, что установка некачественной раздаточной коробки может привести к серьезным поломкам и дополнительным затратам на ремонт. Поэтому рекомендуется выбирать проверенные бренды и тщательно проверять детали перед покупкой. В конечном итоге, правильный выбор раздаточной коробки обеспечит надежную работу автомобиля и снизит риск возникновения неполадок в будущем.
Влияние раздаточной коробки на общий ресурс автомобиля
Раздаточная коробка является одним из ключевых узлов в трансмиссии автомобиля КАМАЗ 65111, и её состояние напрямую влияет на общий ресурс всего транспортного средства. Она предназначена для распределения крутящего момента между передними и задними осями, что особенно важно для автомобилей, работающих в сложных дорожных условиях. Правильная работа раздаточной коробки обеспечивает не только эффективное движение, но и долговечность других компонентов трансмиссии.
Одним из основных факторов, влияющих на ресурс раздаточной коробки, является качество масла, используемого в её системе. Регулярная замена масла и его фильтра позволяет избежать износа зубчатых передач и других деталей, что в свою очередь продлевает срок службы всей трансмиссии. Рекомендуется использовать масла, соответствующие спецификациям производителя, так как это обеспечивает оптимальные условия работы узла.
Кроме того, важным аспектом является правильная эксплуатация раздаточной коробки. Частые переключения режимов работы, особенно при движении на высоких скоростях или в условиях повышенной нагрузки, могут привести к перегреву и преждевременному износу. Водителям следует избегать резких маневров и перегрузок, что поможет сохранить целостность раздаточной коробки и других узлов автомобиля.
Также стоит отметить, что регулярное техническое обслуживание раздаточной коробки, включая проверку на наличие утечек, износа деталей и состояния креплений, является залогом её надежной работы. Важно следить за состоянием сальников и подшипников, так как их износ может привести к попаданию грязи и влаги в механизм, что негативно скажется на его работе.
В заключение, раздаточная коробка КАМАЗ 65111 играет важную роль в обеспечении надежности и долговечности автомобиля. Правильное обслуживание, использование качественных расходных материалов и соблюдение рекомендаций по эксплуатации помогут значительно увеличить общий ресурс транспортного средства, что в свою очередь снизит затраты на его содержание и ремонт.
Анализ износа и его последствия
Износ раздаточной коробки КАМАЗ 65111 является важным аспектом, который необходимо учитывать для обеспечения надежной работы автомобиля. Раздаточная коробка, как ключевой элемент трансмиссии, отвечает за распределение крутящего момента между передними и задними осями, что позволяет автомобилю эффективно справляться с различными дорожными условиями. Однако, со временем, износ компонентов раздаточной коробки может привести к серьезным проблемам.
Основные причины износа раздаточной коробки включают:
- Недостаток смазки: Неправильный уровень масла или использование некачественного смазочного материала может привести к повышенному трению между движущимися частями, что ускоряет износ.
- Перегрузка: Частое использование автомобиля в условиях, превышающих его технические характеристики, может привести к перегрузке раздаточной коробки и, как следствие, к ее быстрому износу.
- Неправильная эксплуатация: Резкие старты, частые переключения режимов работы и игнорирование рекомендаций производителя по эксплуатации могут негативно сказаться на состоянии раздаточной коробки.
Износ раздаточной коробки может проявляться в различных формах, включая:
- Шумы и вибрации: Появление посторонних звуков при работе раздаточной коробки может свидетельствовать о наличии износа подшипников или шестерен.
- Проблемы с переключением: Затруднения при переключении режимов работы могут указывать на износ синхронизаторов или других компонентов.
- Утечки масла: Появление масла на корпусе раздаточной коробки может быть признаком износа уплотнителей или прокладок.
Последствия износа раздаточной коробки могут быть весьма серьезными. В первую очередь, это может привести к поломке самого узла, что потребует его замены или капитального ремонта. Кроме того, износ раздаточной коробки может негативно сказаться на работе всего автомобиля, увеличивая расход топлива и снижая его маневренность.
Для предотвращения износа и продления срока службы раздаточной коробки КАМАЗ 65111 необходимо регулярно проводить техническое обслуживание, включая:
- Проверку уровня и состояния масла;
- Замена масла в соответствии с рекомендациями производителя;
- Осмотр на наличие утечек и повреждений;
- Проверка состояния подшипников и шестерен.
Таким образом, регулярный анализ состояния раздаточной коробки и своевременное обслуживание помогут избежать серьезных поломок и продлить срок службы автомобиля в целом.
