Раздаточная коробка (раздатка) является ключевым элементом трансмиссии КамАЗа, обеспечивая распределение крутящего момента между передними и задними осями. Правильное понимание ее расположения, доступ к ней и регулярное обслуживание играют важную роль в поддержании надежности и долговечности автомобиля. В данной статье мы подробно рассмотрим, где именно находится раздатка на КамАЗе, предоставим схемы для удобства ориентирования, а также обсудим важные аспекты проверки уровня масла и типичные ошибки, которые могут возникнуть при обслуживании этой важной детали.

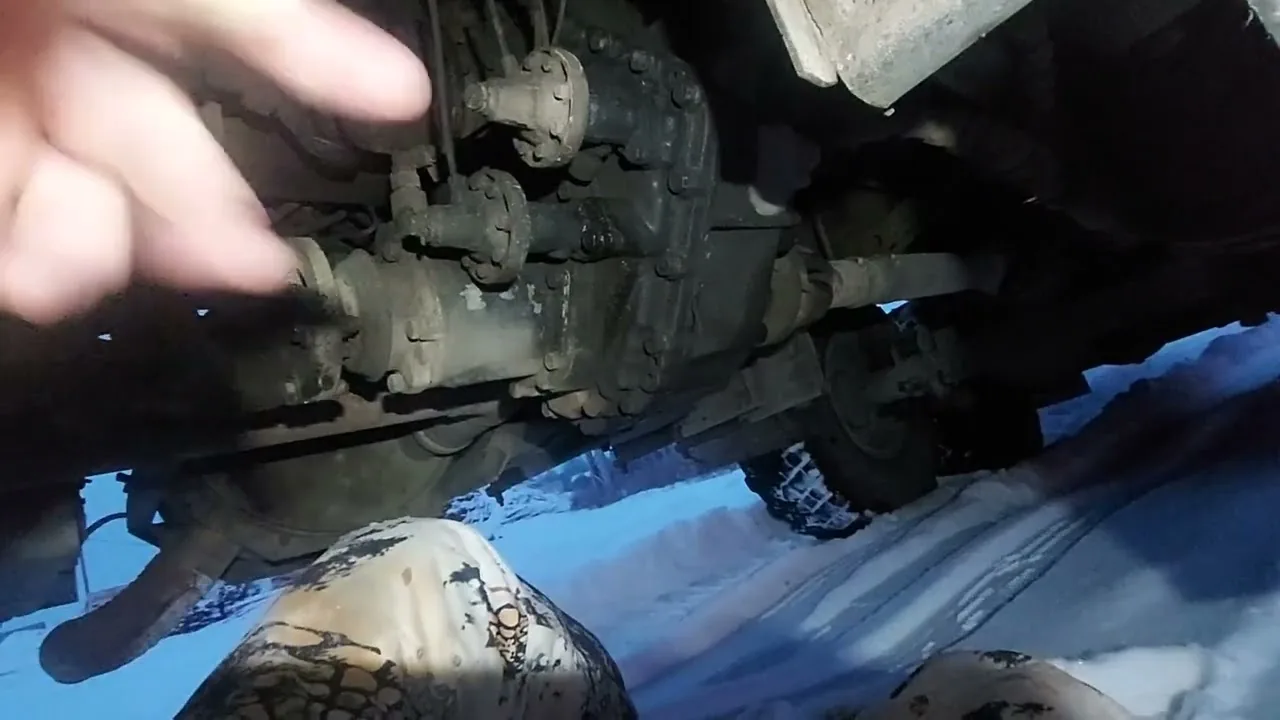

Конструктивное расположение узла на раме
Раздаточная коробка на автомобилях семейства КамАЗ с колесной формулой 6х6 расположена в центральной части шасси, сразу за коробкой передач. Такое продольное размещение сокращает длину карданного вала, который передает крутящий момент от КПП к раздатке, что снижает потери на трение и уменьшает вибрационные нагрузки.
Агрегат надежно фиксируется на лонжеронах рамы с помощью специальной опорной балки или кронштейнов, которые гасит вибрации от работающего двигателя. В зависимости от модели шасси и года выпуска, крепление может осуществляться через резиновые подушки, требующие регулярной проверки на целостность. Их повреждение может привести к смещению карданных валов.

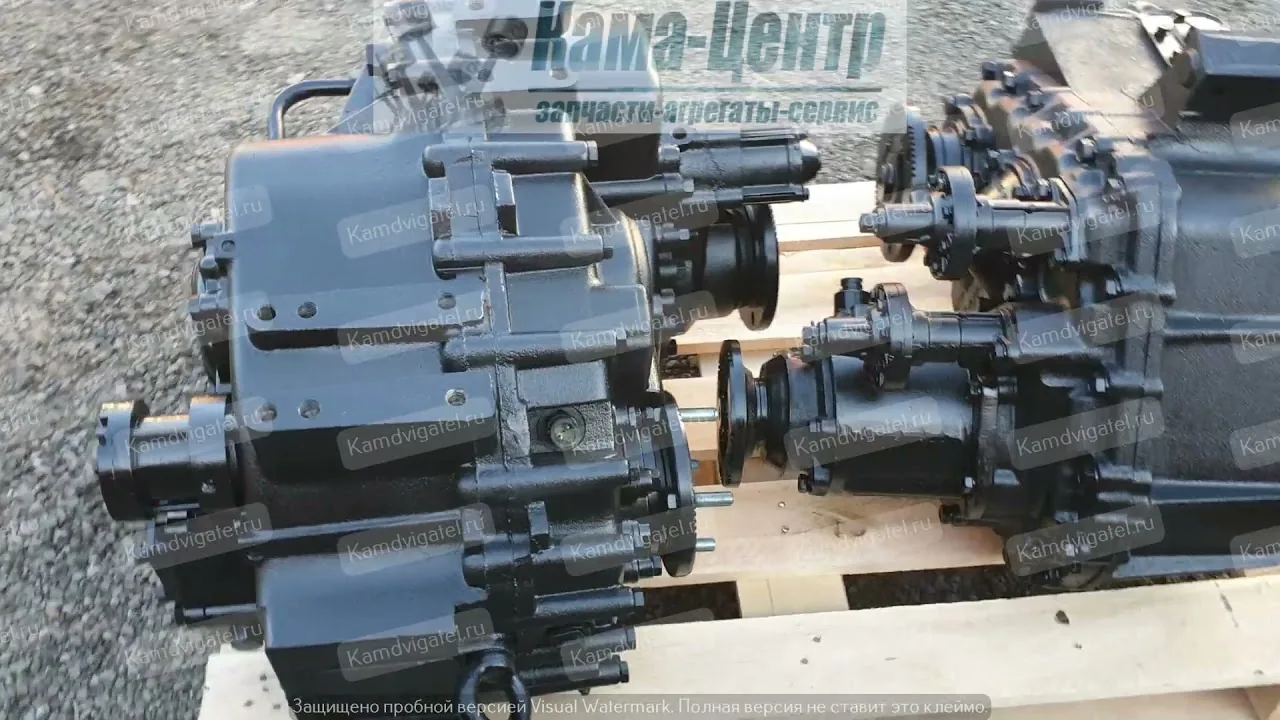

Внешний вид раздаточной коробки представляет собой массивный картер из чугуна или алюминия. Сзади к нему подсоединены два карданных вала, ведущие к мостам, а спереди — вал от коробки передач. На верхней части корпуса обычно имеется люк для отбора мощности (если он предусмотрен в комплектации), а сбоку или снизу расположены сливные и заливные отверстия.
⚠️ Внимание: При выполнении работ под автомобилем строго запрещается полагаться исключительно на штатные домкраты. Обязательно используйте надежные страховочные подставки под раму или мосты, так как вес трансмиссионных агрегатов велик, и случайное падение автомобиля может привести к серьезным травмам.
На длиннобазовых шасси, предназначенных для установки специальных надстроек, положение раздаточной коробки может быть смещено относительно колесных арок, однако ее связь с коробкой передач остается неизменной. Это знание позволяет быстро идентифицировать агрегат даже в условиях плохой видимости или при наличии дополнительного навесного оборудования.
Отличия компоновки на разных моделях

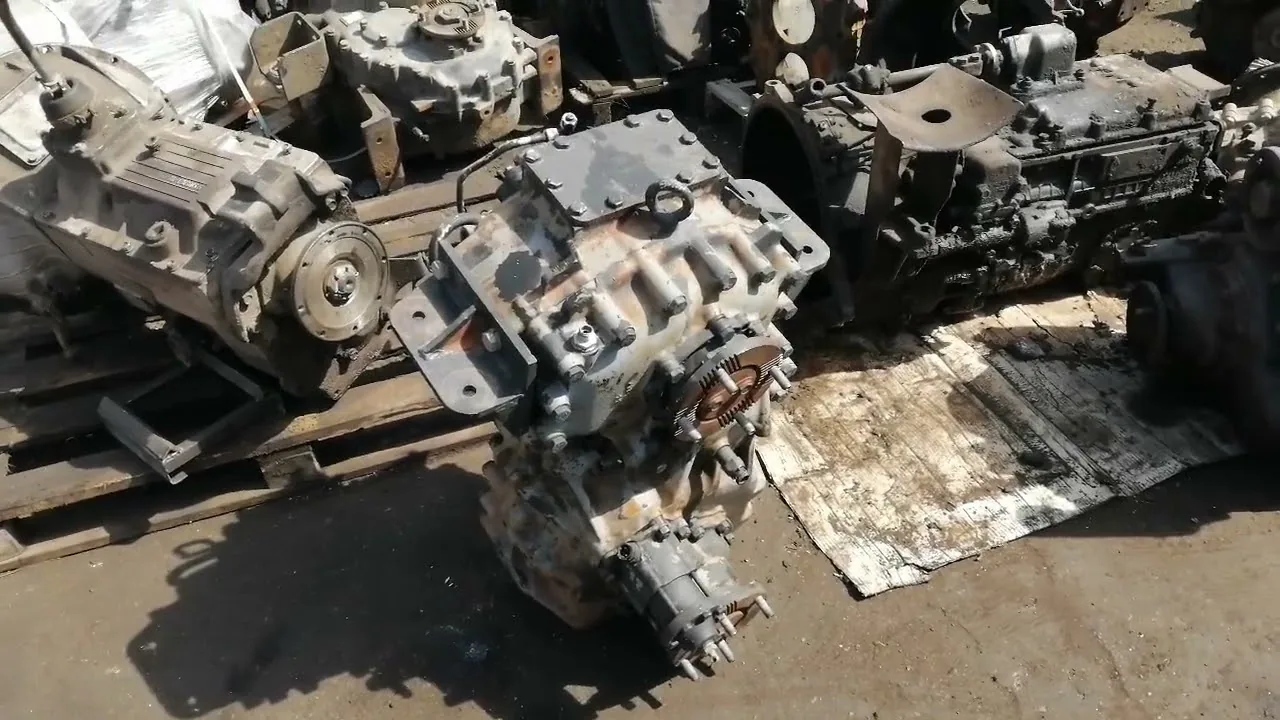

На традиционных моделях, таких как КамАЗ-43118 и КамАЗ-65117, раздаточная коробка выполнена в стандартной двухступенчатой конфигурации с симметричным распределением крутящего момента. Картер этих агрегатов имеет ребристую поверхность для улучшения теплоотведения, а доступ к нему осуществляется через специальные вырезы в лонжеронах рамы.
С появлением обновленных моделей серии КамАЗ-54901 и новой линейки К5 конструкция трансмиссии изменилась. В этих автомобилях могут использоваться раздаточные коробки с интегрированным валом отбора мощности или с измененным углом наклона карданных передач. Это требует внимательного изучения схемы конкретного автомобиля перед началом работ.
Для полноприводных самосвалов, таких как КамАЗ-6522, применяются усиленные версии раздаточных коробок с увеличенным запасом прочности подшипников. Расположение этих агрегатов часто защищено усиленными кожухами от ударов камней, что может затруднить первичный визуальный осмотр без снятия защиты.
| Параметр | Описание | Рекомендации по обслуживанию |
|---|---|---|
| Местоположение раздатки | Раздаточная коробка расположена между трансмиссией и задним мостом | Регулярно проверять уровень масла |
| Доступ к раздатке | Доступ через нижнюю часть автомобиля, возможно, потребуется поднять кузов | Убедиться в безопасности перед работой |
| Обслуживание | Замена масла каждые 30 000 км или раз в год | Использовать рекомендованное масло |
Интересные факты
Вот несколько интересных фактов о раздаточной коробке (раздатке) на КамАЗе:
Расположение и доступ: Раздаточная коробка на КамАЗе обычно расположена между трансмиссией и задним мостом. Это позволяет эффективно распределять мощность между передними и задними колесами. Для доступа к раздатке необходимо снять защитный кожух и, в некоторых случаях, отсоединить карданный вал, что требует определенных навыков и инструментов.
Схемы и модификации: Раздаточные коробки на КамАЗах могут различаться в зависимости от модели и года выпуска. Например, на более современных моделях используются раздатки с автоматическим управлением, что упрощает процесс переключения между режимами. Схемы подключения и обслуживания могут быть найдены в технической документации, что облегчает работу механиков.
Обслуживание и диагностика: Регулярное обслуживание раздаточной коробки включает проверку уровня масла, замену фильтров и осмотр на наличие утечек. Важно следить за состоянием сальников и подшипников, так как их износ может привести к серьезным поломкам. Современные диагностические приборы позволяют быстро выявлять проблемы, что значительно сокращает время на ремонт.
Доступ к агрегату и смотровые люки
Организация доступа к раздаточной коробке на грузовиках КамАЗ требует наличия смотровых люков в полу платформы или раме, если автомобиль оснащен соответствующим кузовом. На бортовых моделях доступ осуществляется через пространство между лонжеронами, однако для полноценного обслуживания часто необходимо поднять кабину или воспользоваться смотровой ямой.
Если на автомобиле установлен коробчатый кузов или фургон, доступ к верхней части раздаточной коробки может быть закрыт. В таких случаях техническое обслуживание, включая замену масла, выполняется через нижние сливные отверстия или специальные технологические люки в днище кузова, если они предусмотрены производителем.
Для детальной диагностики, такой как измерение осевого люка валов или замена манжет, часто требуется демонтаж карданных валов. Это требует предварительной маркировки фланцев, чтобы при сборке не нарушить балансировку и фазировку карданной передачи, что критически важно для предотвращения вибраций.
При работе с люками на раме следует помнить, что их края могут быть острыми из-за заводской обработки или коррозии. Использование защитных перчаток и осторожность при манипуляциях в ограниченном пространстве рамы помогут избежать порезов и травм рук.
Системы вентиляции и сапуны
Ключевым элементом в верхней части корпуса раздаточной коробки является сапун (система вентиляции). Его основная функция — выравнивание давления внутри корпуса при нагреве масла, что помогает избежать выдавливания сальников и утечек.
На старых моделях КамАЗ сапун часто представлен в виде простого резьбового штуцера с шариком, который со временем может забиваться грязью и загустевшим маслом. В современных версиях используются более эффективные фильтрующие элементы, требующие менее частой, но регулярной очистки.
| Тип сапуна | Место установки | Частота очистки |
|---|---|---|
| Шариковый | Верхняя крышка картера | Каждое ТО-1 |
| Фильтрующий | Боковая стенка или крышка | Каждое ТО-2 |
Забитый сапун — одна из наиболее распространенных причин выдавливания масла через манжету первичного вала. При повышении температуры в процессе эксплуатации давление газов внутри картера увеличивается. Если газы не могут выйти, они находят путь через наиболее слабое место — обычно это передний сальник, из которого масло попадает на диск сцепления.
Техническое обслуживание и контроль уровня
Регулярное обслуживание раздаточной коробки — ключ к её долговечности. Оно включает контроль уровня масла и его своевременную замену. Масло заполняет не только саму раздаточную коробку, но и связанные с ней картеры, если конструкция предполагает общий контур. Чаще всего это отдельный узел.
Проверка уровня масла осуществляется при холодном агрегате на ровной поверхности. Уровень масла должен находиться на уровне нижнего края заливного отверстия, которое обычно располагается на боковой стенке картера. В раздаточных коробках КамАЗ, как правило, не предусмотрено использование щупа, поэтому контроль производится визуально.
⚠️ Важно: Применение масел с вязкостью ниже рекомендованной (например, летних масел в зимний период) может привести к недостатку масла в подшипниках при запуске в условиях низких температур.
Для замены масла необходимо предварительно прогреть автомобиль, чтобы масло стало более текучим, а затем открутить сливную пробку. Важно полностью слить отработанное масло, так как в картере могут оставаться продукты износа и металлическая стружка, оседающая на магнитных пробках.
Во время обслуживания следует обращать внимание на цвет масла. Потемнение указывает на наличие продуктов износа или перегрев, а появление эмульсии (светло-коричневая пена) свидетельствует о попадании воды. Это может произойти при преодолении глубоких бродов с неисправным сапуном.
Замена масла и используемые материалы
Для раздаточных коробок КамАЗ рекомендуется использовать трансмиссионные масла класса API GL-4 или GL-5. Выбор вязкости зависит от климатических условий эксплуатации. Наиболее часто применяются масла с вязкостью SAE 80W-90 или SAE 85W-90, которые подходят для всесезонного использования в умеренном климате.
Объем масла для заливки составляет примерно 7 литров для стандартных двухступенчатых раздаточных коробок. Однако точное количество может варьироваться в зависимости от модели и года выпуска. Избегайте перелива масла, так как это может привести к его вспениванию и выдавливанию через сапун.
При заливке нового масла рекомендуется использовать воронку с длинным носиком или специальный шприц, так как заливное отверстие может находиться в неудобном месте. Процесс заливки может занять время, поэтому важно запастись терпением и не спешить, чтобы избежать образования воздушных пробок.
Типичные неисправности и диагностика
В процессе работы раздаточная коробка испытывает значительные нагрузки, что может привести к поломкам. Одной из распространенных проблем является появление посторонних звуков или гула, что может свидетельствовать о износе подшипников валов или зубьев шестерен.
Еще одной распространенной неисправностью является трудность с включением переднего моста или межосевого дифференциала. Это может быть связано с неисправностью пневматического привода, износом муфт включения или деформацией вилок переключения.
- Выдавливание масла через сальники — чаще всего возникает из-за засорения сапуна или использования масла с неподходящей вязкостью, что приводит к повышенному давлению в картере.
- Стук или вибрация при движении — указывает на износ шлицевых соединений карданных валов или повреждение подшипников, что требует немедленного вмешательства, чтобы избежать обрыва вала.
- Нагрев корпуса раздаточной коробки — свидетельствует о недостаточном уровне масла, использовании некачественного смазочного материала или чрезмерной затяжке подшипников.
- Самовыключение передачи — происходит из-за износа фиксаторов вилок или ослабления крепления крышек, что делает эксплуатацию автомобиля небезопасной.
Диагностику следует начинать с прослушивания работы агрегата с помощью технического стетоскопа или длинной отвертки, приложив ручку к уху. Это поможет определить источник шума и отличить неисправность раздаточной коробки от проблем с коробкой передач или мостами.
Проблемы пневматического управления
Управление раздаточной коробкой автомобилей КамАЗ осуществляется с помощью пневматического привода, который требует регулярного обслуживания. Неисправности в этой системе часто ошибочно принимаются за поломку самой раздаточной коробки, хотя проблема может заключаться в подаче воздуха.
Наиболее распространённые проблемы включают утечки воздуха через мембраны пневмокамер, заедание клапанов в управляющих кранах и повреждение трубок. Для проверки герметичности системы необходимо подать воздух и прислушаться к характерному шипению.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Мост не включается | Отсутствие воздуха в магистрали | Проверить кран и трубопроводы |
| Выключается во время движения | Износ манжет пневмокамеры | Заменить ремкомплект |
Для восстановления нормальной работы привода часто достаточно смазать подвижные соединения и заменить уплотнительные кольца. Регулярная проверка функционирования пневмосистемы является частью ежедневного технического обслуживания.
Практические рекомендации по эксплуатации
Для увеличения срока службы раздаточной коробки необходимо соблюдать правила эксплуатации полноприводных автомобилей. Главное правило: движение по твердым покрытиям с активированным передним мостом должно происходить только в крайнем случае, так как это приводит к быстрому износу шин и трансмиссии.
Включение и отключение переднего моста следует производить исключительно при нажатом сцеплении (для автомобилей с механической коробкой передач) или на низкой скорости. Резкое переключение на высоких скоростях может повредить зубья муфт.
Следует избегать резких стартов и пробуксовок, особенно на смешанных покрытиях, когда одно колесо имеет хорошее сцепление, а другое скользит. Такие ситуации создают крутильные колебания, которые негативно влияют на карданные валы и шестерни раздаточной коробки.
Регулярная мойка нижней части автомобиля также важна, так как позволяет своевременно обнаружить утечки масла или механические повреждения. Чистые агрегаты легче обслуживать и диагностировать, а отсутствие грязи способствует более эффективному охлаждению.
Обеспечение надежности трансмиссии в зимний период
Зимняя эксплуатация грузовиков КамАЗ требует особого внимания к трансмиссии. Низкие температуры загущают масло, что увеличивает нагрузку на подшипники и шестерни в первые минуты работы. Прогрев агрегатов без нагрузки помогает минимизировать риск поломок.
Важно следить за состоянием уплотнителей, так как на морозе резина становится жесткой и может пропускать масло. Использование качественных морозостойких смазок и масел обязательно для работы в северных регионах.
Если грузовик застрял в снегу, не стоит долго буксовать, так как это может привести к перегреву масла и раздаточной коробки. Лучше воспользоваться методами раскачивания или обратиться за помощью, чем пытаться выбраться, перегружая трансмиссию.
Знание расположения и принципов работы раздаточной коробки на КамАЗе позволяет водителю или механику быстро реагировать на изменения в поведении автомобиля. Правильное обслуживание этого узла гарантирует надежность всего транспортного средства, особенно в сложных дорожных условиях.
Регулярный визуальный осмотр, контроль уровня масла и чистота сапунов — простые, но эффективные меры, которые помогают избежать дорогостоящего ремонта и простоев техники. Внимание к деталям в обслуживании трансмиссии обеспечивает долгий срок службы автомобиля.
Сравнение раздаток различных производителей
Раздаточные коробки (раздатки) являются важным элементом трансмиссии автомобилей, предназначенных для работы в сложных условиях. На рынке представлено множество производителей раздаток, и каждая из них имеет свои особенности, преимущества и недостатки. В этом разделе мы рассмотрим раздатки, используемые на КамАЗах, и сравним их с аналогичными изделиями других производителей.
Раздатки, устанавливаемые на КамАЗ, в основном производятся на заводах, специализирующихся на производстве тяжелой техники. Они отличаются высокой надежностью и долговечностью, что особенно важно для грузовых автомобилей, работающих в условиях повышенных нагрузок. Основные характеристики раздаток КамАЗ включают:
- Нагрузка: Раздатки рассчитаны на высокие нагрузки, что позволяет использовать их в условиях бездорожья и при буксировке тяжелых грузов.
- Передаточные числа: Раздатки КамАЗ имеют различные передаточные числа, что позволяет оптимизировать работу автомобиля в зависимости от условий эксплуатации.
- Устойчивость к перегреву: Конструкция раздаток обеспечивает хорошую теплоотдачу, что предотвращает перегрев при длительной эксплуатации.
Сравнивая раздатки КамАЗ с аналогичными изделиями других производителей, таких как Урал, МАЗ и иностранные марки, можно выделить несколько ключевых аспектов:
- Качество материалов: Раздатки КамАЗ изготавливаются из высококачественных сплавов, что обеспечивает их долговечность. В то время как некоторые иностранные производители могут использовать более легкие и менее прочные материалы для снижения веса.
- Сервисное обслуживание: Раздатки КамАЗ имеют широкую сеть сервисных центров и доступность запчастей, что упрощает процесс обслуживания и ремонта. В отличие от некоторых иностранных аналогов, которые могут иметь ограниченное количество сервисных точек.
- Стоимость: Раздатки КамАЗ, как правило, имеют более доступную цену по сравнению с импортными аналогами, что делает их более привлекательными для владельцев грузовых автомобилей.
Однако, несмотря на все преимущества, раздатки других производителей могут предлагать более современные решения, такие как автоматические системы управления и более легкие конструкции, что может быть важным для некоторых пользователей. Например, раздатки, устанавливаемые на автомобили Mercedes-Benz, могут иметь более сложные системы управления, что позволяет лучше адаптироваться к различным условиям дороги.
В заключение, выбор раздатки для КамАЗ зависит от специфики эксплуатации автомобиля. Раздатки КамАЗ предлагают надежность и доступность, в то время как другие производители могут предложить более современные технологии и решения. Важно учитывать все аспекты, включая условия эксплуатации, бюджет и доступность сервисного обслуживания, прежде чем сделать окончательный выбор.
Преимущества и недостатки
Раздаточная коробка (раздатка) на КамАЗе играет ключевую роль в распределении крутящего момента между передней и задней осями, что особенно важно для внедорожных условий эксплуатации. Рассмотрим основные преимущества и недостатки раздатки на КамАЗе.
Преимущества:
- Улучшенная проходимость: Раздатка позволяет переключаться между режимами привода (полный и задний), что значительно улучшает проходимость автомобиля в сложных дорожных условиях.
- Надежность: Конструкция раздатки КамАЗа разработана с учетом тяжелых условий эксплуатации, что делает ее достаточно надежной и долговечной.
- Простота обслуживания: Раздатка имеет доступные узлы для обслуживания и ремонта, что позволяет сократить время простоя автомобиля.
- Экономия топлива: Возможность отключения переднего привода при движении по асфальтированным дорогам позволяет снизить расход топлива.
Недостатки:
- Вес: Раздатка добавляет дополнительный вес к автомобилю, что может негативно сказаться на общей грузоподъемности.
- Сложность конструкции: Несмотря на свою надежность, раздатка состоит из множества деталей, что может усложнить диагностику и ремонт в случае поломки.
- Износ: При частом переключении режимов привода может происходить износ механизмов, что требует регулярного контроля и обслуживания.
- Стоимость запчастей: В случае необходимости замены деталей раздатки, стоимость запчастей может быть достаточно высокой, что увеличивает общие затраты на обслуживание.
Таким образом, раздатка на КамАЗе обладает как преимуществами, так и недостатками, которые необходимо учитывать при эксплуатации и обслуживании автомобиля. Правильный подход к обслуживанию и внимательное отношение к состоянию раздатки помогут максимально использовать ее потенциал и продлить срок службы автомобиля.
Советы по модернизации раздатки
Модернизация раздаточной коробки (раздатки) на КамАЗе может значительно улучшить характеристики автомобиля, повысить его проходимость и надежность в сложных условиях эксплуатации. Рассмотрим несколько советов, которые помогут вам в этом процессе.
1. Установка более мощной раздатки. Если ваш КамАЗ используется в условиях повышенных нагрузок, стоит рассмотреть возможность установки раздатки от более мощной модели. Это позволит увеличить запас прочности и улучшить распределение крутящего момента между осями.
2. Замена масла и фильтров. Регулярная замена масла в раздаточной коробке и фильтров – это основа долговечности и надежности работы узла. Используйте качественные масла, рекомендованные производителем, и следите за состоянием фильтров, чтобы избежать загрязнения системы.
3. Установка блокировок. Для повышения проходимости можно установить блокировки межосевых и межколесных дифференциалов. Это поможет улучшить сцепление колес с дорогой в сложных условиях, таких как грязь или снег.
4. Улучшение системы охлаждения. В условиях интенсивной эксплуатации раздатка может перегреваться. Установка дополнительной системы охлаждения, например, радиатора, поможет избежать перегрева и продлит срок службы узла.
5. Регулировка и настройка. После установки новых компонентов или модификаций важно провести правильную настройку раздатки. Это включает в себя проверку и регулировку зазоров, а также проверку работы всех механизмов. Неправильная настройка может привести к быстрому износу или поломке.
6. Использование качественных запчастей. При модернизации раздатки используйте только оригинальные или высококачественные запчасти. Это обеспечит надежность и долговечность работы узла, а также снизит риск возникновения неисправностей.
Следуя этим советам, вы сможете значительно улучшить работу раздаточной коробки вашего КамАЗа, что в свою очередь положительно скажется на общей производительности и надежности автомобиля.
Улучшение характеристик и производительности
Улучшение характеристик и производительности раздаточной коробки (раздатки) на КамАЗе может значительно повысить эффективность работы автомобиля в различных условиях эксплуатации. Раздатка является ключевым элементом трансмиссии, который распределяет крутящий момент между передними и задними осями, что особенно важно для внедорожных условий.
Одним из основных способов улучшения характеристик раздатки является ее правильная настройка и обслуживание. Регулярная проверка уровня масла, его замена и использование качественных смазочных материалов помогут избежать износа деталей и продлить срок службы раздатки. Рекомендуется использовать масла, соответствующие требованиям производителя, так как это влияет на эффективность работы трансмиссии.
Также стоит обратить внимание на состояние приводных валов и соединительных элементов. Износ или повреждение этих компонентов может привести к неравномерному распределению крутящего момента, что негативно скажется на управляемости и устойчивости автомобиля. Регулярная диагностика и замена изношенных деталей помогут избежать серьезных поломок и улучшить общую производительность.
Кроме того, для повышения проходимости и маневренности КамАЗа в сложных условиях можно рассмотреть возможность установки дополнительного оборудования, такого как блокировка дифференциала. Это позволит улучшить сцепление колес с дорогой и повысить устойчивость автомобиля на сложных участках.
Не менее важным аспектом является правильная эксплуатация раздатки. Водителю следует учитывать особенности работы раздаточной коробки, особенно при переключении режимов. Неправильное переключение может привести к перегреву и повреждению механизма. Рекомендуется заранее ознакомиться с инструкцией по эксплуатации, чтобы избежать ошибок и обеспечить надежную работу раздатки.
В заключение, улучшение характеристик и производительности раздаточной коробки на КамАЗе требует комплексного подхода, включающего регулярное обслуживание, диагностику, использование качественных материалов и правильную эксплуатацию. Это позволит не только повысить эффективность работы автомобиля, но и значительно продлить его срок службы.
Часто задаваемые вопросы по обслуживанию раздатки
Как часто нужно обслуживать раздатку КамАЗа?
Обслуживание раздаточной коробки КамАЗа рекомендуется проводить каждые 10-15 тысяч километров пробега. Это включает в себя проверку уровня масла, его состояния и при необходимости замену. Также стоит обратить внимание на наличие утечек масла, которые могут указывать на износ уплотнителей или повреждение корпуса раздатки.
Как проверить уровень масла в раздатке?
Для проверки уровня масла в раздаточной коробке необходимо выполнить следующие шаги:
- Убедитесь, что автомобиль стоит на ровной поверхности.
- Снимите пробку заливного отверстия, расположенную на корпусе раздатки.
- Проверьте, чтобы масло доходило до нижнего края отверстия. Если уровень масла ниже, добавьте необходимое количество масла.
Какое масло использовать для раздатки КамАЗа?
Для раздаточной коробки КамАЗа рекомендуется использовать трансмиссионное масло, соответствующее спецификациям API GL-4 или GL-5. Важно учитывать климатические условия эксплуатации автомобиля, так как в холодное время года может потребоваться масло с низкой вязкостью.
Что делать при появлении шумов в раздатке?
Появление шумов в раздаточной коробке может свидетельствовать о различных проблемах, таких как износ подшипников, недостаток масла или повреждение зубьев шестерен. В случае возникновения шумов рекомендуется:
- Немедленно остановить автомобиль и проверить уровень масла.
- Если уровень масла в норме, обратитесь к специалисту для диагностики и ремонта.
Каковы признаки неисправности раздатки?
Признаки неисправности раздаточной коробки могут включать:
- Посторонние шумы при работе раздатки.
- Проблемы с переключением режимов (например, не включается полный привод).
- Утечки масла из раздатки.
- Неправильная работа индикаторов на приборной панели.
Можно ли самостоятельно ремонтировать раздатку?
Ремонт раздаточной коробки требует определенных знаний и навыков, а также наличия специального инструмента. Если у вас нет опыта в ремонте трансмиссий, лучше обратиться к профессионалам. Однако, если вы обладаете необходимыми знаниями, то можете выполнить некоторые работы самостоятельно, такие как замена масла или уплотнителей.
Как избежать поломок раздатки?
Чтобы минимизировать риск поломок раздаточной коробки, следуйте следующим рекомендациям:
- Регулярно проверяйте уровень и состояние масла.
- Не перегружайте автомобиль и избегайте резких маневров.
- Соблюдайте режимы работы раздатки, особенно при переключении между режимами.
- Проводите плановое техническое обслуживание.
