Муфта блокировки переднего моста КАМАЗ 43118 играет ключевую роль в обеспечении проходимости и управляемости автомобиля в сложных дорожных условиях. Правильная работа этой системы позволяет эффективно передавать крутящий момент на передние колеса, что особенно важно при движении по бездорожью или в условиях скользкой поверхности. В данной статье мы подробно рассмотрим устройство муфты, основные этапы ее регулировки, а также процесс ремонта, включая замену фрикционных дисков и диагностику пневмопривода. Эта информация будет полезна как владельцам КАМАЗ 43118, так и специалистам по ремонту, стремящимся поддерживать свои автомобили в оптимальном состоянии.
Конструктивные особенности и принцип действия узла
Конструкция муфты блокировки межколесного дифференциала переднего моста представляет собой фрикционное устройство, управляемое пневматикой. Основной компонент — корпус, внутри которого располагаются чередующиеся ведущие и ведомые диски. Ведущие диски имеют шлицы для соединения с корпусом муфты, а ведомые диски связаны с полуосью колеса. При подаче сжатого воздуха поршень сжимает пакет дисков, обеспечивая жесткую связь между полуосями дифференциала.
Ключевым параметром является зазор между фрикционными накладками. В процессе эксплуатации толщина накладок уменьшается, что приводит к увеличению хода поршня. Если этот ход превысит допустимые пределы, усилие сжатия станет недостаточным для передачи крутящего момента, и блокировка начнет «проскальзывать». Регулировка осуществляется путем изменения толщины регулировочных шайб или замены изношенных деталей.
Пневматический привод включает кран управления, установленный в кабине, пневмокамеру на картере моста и систему трубопроводов. Кран управляет подачей воздуха из ресивера в рабочую полость камеры. Внутри камеры находится пружина, которая возвращает поршень в исходное положение при сбросе давления, разблокируя дифференциал. Герметичность системы критична для надежной работы.
Типы применяемых муфт и их отличия
На автомобилях КАМАЗ 43118 устанавливаются различные версии муфт, в зависимости от года выпуска и конфигурации моста. Наиболее распространены фрикционные муфты с внешним расположением пневмокамеры. Эти муфты отличаются высокой ремонтопригодностью и позволяют заменять накладки без демонтажа всего моста. Такие узлы требуют регулярного контроля зазоров и замены уплотнительных элементов.
Существуют также конструкции с зубчатым зацеплением, где включение происходит за счет перемещения шестерни по шлицам. Эти системы менее подвержены износу от трения, но более чувствительны к состоянию зубьев и требуют точной синхронизации скоростей вращения полуосей для безударного включения. На практике фрикционные муфты зарекомендовали себя как более надежные в условиях постоянной эксплуатации в грязи.
При выборе запасных частей необходимо строго следовать каталожному номеру моста. Использование неоригинальных комплектующих сомнительного качества может привести к быстрому выходу из строя узла. Оригинальные детали обеспечивают заявленный ресурс и стабильную работу в широком диапазоне температур.
| Параметр | Фрикционная муфта | Зубчатая муфта |
|---|---|---|
| Принцип действия | Сжатие пакета дисков | Механическое зацепление |
| Включение на ходу | Возможно (с проскальзыванием) | Только при остановке |
| Ресурс | Зависит от стиля вождения | Высокий, если не срываются зубья |
Интересные факты
Вот несколько интересных фактов о ремонте и регулировке муфты блокировки переднего моста КАМАЗ 43118:
Принцип работы муфты: Муфта блокировки переднего моста КАМАЗ 43118 работает на основе механического принципа, который позволяет передавать крутящий момент на передние колеса только при необходимости. Это особенно важно для повышения проходимости автомобиля в сложных условиях, таких как грязь или снег.
Регулировка зазоров: В процессе ремонта и регулировки муфты необходимо учитывать зазоры между деталями. Неправильная регулировка может привести к преждевременному износу или даже поломке муфты. Поэтому важно следовать рекомендациям производителя и использовать специальные инструменты для точной настройки.
Использование специальных жидкостей: Для обеспечения надежной работы муфты блокировки необходимо использовать специальные трансмиссионные жидкости, которые обеспечивают необходимую вязкость и защиту от износа. Неправильный выбор жидкости может привести к ухудшению работы муфты и сокращению ее срока службы.
Диагностика неисправностей пневмопривода
Первым этапом диагностики неисправности является проверка давления в пневматической системе автомобиля. Если давление в ресиверах ниже 6,5 атмосфер, муфта может не включаться или включаться неполностью. Манометр на приборной панели должен находиться в зеленой зоне. Снижение давления может быть вызвано утечками в других участках тормозной системы или неисправностью компрессора.
Следующим шагом проверяется работа крана управления в кабине. При переключении рычага должен быть слышен четкий щелчок и выход воздуха. Если рычаг движется с трудом или не фиксируется в положении «включено», необходимо разобрать и проверить кран. Часто причиной таких проблем становятся поломка пластиковых деталей или износ уплотнительных колец внутри устройства.
Визуальный осмотр пневмокамеры на мосту поможет выявить внешние повреждения. Трещины на корпусе, сорванные шпильки крепления или пережатые шланги — явные признаки неисправности. Особое внимание стоит уделить сапуну пневмокамеры: если он забит грязью или замерз, поршень не сможет вернуться в исходное положение или не сдвинется с места.
Проверка герметичности и целостности магистрали
Для выявления утечек воздуха используйте мыльный раствор. Нанесите его на все соединения трубопроводов, краны и места выхода штока из пневмокамеры. Если появятся пузырьки, это указывает на утечку. Чаще всего воздух уходит в местах соединения гибкого шланга с металлической трубкой из-за износа или старения резины.
Если при активации блокировки слышен свист выходящего воздуха, но муфта не срабатывает, это может свидетельствовать о нарушении герметичности внутренней части пневмокамеры. Возможно, манжета поршня потеряла эластичность или порвалась. В таком случае необходимо заменить ремкомплект пневмокамеры. Ремонт лучше проводить в теплом помещении, так как резина становится жесткой на морозе и плохо устанавливается.
Обратите внимание на конденсат, который накапливается в пневмосистеме. Вода, попадая в пневмокамеру, может замерзнуть зимой и заблокировать движение поршня. Регулярная продувка системы и использование спиртового раствора для предотвращения замерзания помогут избежать этой проблемы. Если поршень примерз, не пытайтесь активировать блокировку резкими движениями — это может привести к поломке штока.
⚠️ Важно: Перед началом работ с пневмосистемой обязательно сбросьте давление из контуров. Остаточное давление может вызвать неожиданное срабатывание механизмов и травмы рук.
Технология разборки и замены фрикционных дисков
Замена фрикционных дисков необходима, если вы заметили пробуксовку даже при полном давлении в системе или ощутили запах гари из-под автомобиля. Процесс начинается с демонтажа пневмокамеры и отсоединения тяги включения. Затем снимается крышка корпуса муфты, что позволяет получить доступ к пакету дисков и пружинам.
При снятии крышки важно не потерять пружины и их направляющие. Поскольку пружины находятся в сжатом состоянии, их следует извлекать осторожно с помощью подходящего инструмента. После удаления пружин вынимаются поршень и ведомые диски. Ведущие диски, как правило, закреплены на корпусе и требуют проверки на наличие задиров и тепловых деформаций.
Перед установкой новых фрикционных накладок рекомендуется выдержать их в трансмиссионном масле несколько часов. Это обеспечит начальную смазку и предотвратит сухое трение в первые минуты работы. Сборка осуществляется в обратном порядке, при этом обязательно смазываются уплотнительные кольца и направляющие.

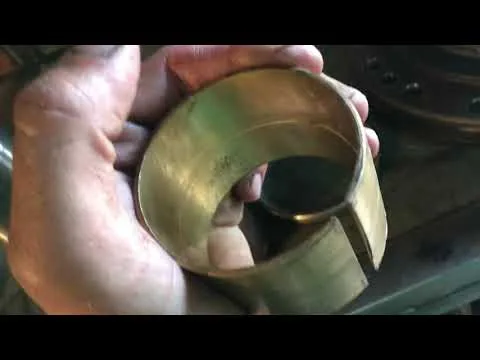

Дефектовка поверхностей и выбор запчастей
Поверхности трения ведущих дисков и соответствующих частей корпуса должны быть гладкими, без глубоких царапин и признаков побежалости. Появление синего оттенка на металле указывает на перегрев узла, что может привести к отпуску металла и снижению его прочности. Такие детали необходимо заменить, так как повторный перегрев может произойти очень быстро.
При выборе комплекта дисков рекомендуется отдавать предпочтение производителям, специализирующимся на запчастях для грузовой техники. Недорогие аналоги часто имеют неравномерную толщину фрикционного слоя, что может вызвать рывки при включении и неравномерный износ. Толщина новых накладок должна соответствовать заводским стандартам для конкретной модели моста.
При проверке состояния шлицевых соединений важно оценить их износ. Износ шлицев может привести к образованию люфтов, что вызывает ударные нагрузки при активации блокировки. Если люфт в шлицевом соединении ведомого диска и полуоси превышает допустимые значения, необходимо заменить полуось или сам диск в зависимости от конструкции.
| Элемент | Признак износа | Действие |
|---|---|---|
| Фрикционные накладки | Толщина менее 2 мм, сколы | Замена комплекта |
| Пружины | Просадка, трещины витков | Замена всего комплекта |
| Уплотнения поршня | Окаменение, порезы | Замена ремкомплектом |
Регулировка зазоров и настройка механизма
Ключевым моментом в восстановлении функциональности муфты является правильная настройка зазора между ведущими и ведомыми элементами. Неправильный зазор может привести к неполному включению (при слишком большом зазоре) или к постоянному трению и перегреву (при слишком малом зазоре). Регулировка осуществляется с помощью подбора регулировочных шайб или изменения положения упорного кольца.
Для регулировки необходимы точные измерительные инструменты, такие как щупы и индикаторы часового типа. Важно измерить ход поршня пневмокамеры и свободный ход тяги включения. Полученные данные сравниваются с заводскими характеристиками, указанными в руководстве по эксплуатации для конкретной модели автомобиля.
После первичной сборки и регулировки следует провести обкатку узла. Для этого автомобиль выезжает на площадку с твердым покрытием, где выполняются несколько циклов включения и выключения блокировки на низких скоростях. Это позволяет дискам притереться друг к другу и равномерно распределить смазку.
Порядок действий при регулировке
Сначала обеспечьте доступ к регулировочному механизму, сняв защитные кожухи и очистив узел от загрязнений. Затем ослабьте контргайки и выполните вращение регулировочного винта или замените шайбы до достижения необходимого значения. После фиксации контргайков проверьте значение снова, так как при затяжке оно может немного измениться.
Важно контролировать равномерность зазора по всей окружности. Неправильное положение диска может вызвать биение и вибрации во время движения с активированной блокировкой. Если равномерность не удается достичь, проверьте плоскостность сопрягаемых поверхностей и наличие деформаций на деталях механизма.
Заключительный этап — проверка работы индикатора включения блокировки на приборной панели. Лампочка должна загораться сразу после начала движения штока пневмокамеры и гаснуть только после полного возврата в исходное положение. Неисправность датчика может сбить водителя с толку относительно состояния муфты.
- Игнорирование очистки узла перед ремонтом — попадание абразивной пыли между дисками может привести к ускоренному износу и образованию задиров. Перед разборкой обязательно очищайте узел керосином или дизельным топливом.
- Использование неподходящего масла — заливка масла с неуместными присадками может вызвать набухание резинок или недостаточное сцепление фрикционных накладок. Применяйте только жидкости, рекомендованные производителем.
- Нарушение порядка затяжки болтов — неравномерная затяжка болтов крышки муфты может привести к перекосу корпуса и заклиниванию поршня. Затяжку выполняйте крест-накрест с указанным моментом.
- Отсутствие проверки после сборки — запуск двигателя и движение без проверки герметичности и хода штока могут привести к аварийной ситуации. Всегда проводите статическую проверку работы системы перед выездом.
Эксплуатационные нюансы и профилактика
Правильное использование муфты блокировки существенно увеличивает её срок службы. Главное правило — не активировать блокировку на твердых покрытиях с хорошим сцеплением. Это может привести к «циркуляции мощности» в трансмиссии, перегрузке полуосей и ускоренному износу шин переднего моста.
Регулярное техническое обслуживание включает удаление конденсата из пневмосистемы, проверку уровня масла в редукторе переднего моста и визуальный осмотр состояния тяг и шлангов. Своевременное выявление мелких неисправностей помогает избежать серьезных поломок в пути.
При эксплуатации в зимний период особое внимание следует уделить подготовке пневмосистемы. Использование влагоотделителей и спиртовых инжекторов защищает механизм от замерзания. Если включение блокировки затруднено на морозе, не стоит прилагать чрезмерные усилия — лучше прогреть узел или продуть систему.
Финальная проверка работоспособности системы
После завершения всех ремонтных и наладочных работ проводится всесторонняя проверка. Автомобиль устанавливают на ровной поверхности, запускают двигатель, и система накачивает воздух до необходимого давления. Водитель активирует блокировку и следит за показаниями манометра — падение давления должно быть кратковременным и быстро восстанавливаться.
Затем осуществляется контрольный заезд. На сухом асфальте при включенной блокировке водитель должен ощущать характерные рывки в трансмиссии во время поворота руля (из-за различной скорости вращения колес), что подтверждает правильную работу узла. Однако длительная эксплуатация в таком режиме не рекомендуется. На грунте или снегу активация блокировки должна устранять пробуксовку и обеспечивать надежный разгон.
Правильно отремонтированная и отрегулированная муфта блокировки — залог уверенности водителя в проходимости автомобиля. Соблюдение технологии ремонта и использование качественных запчастей восстанавливают заводские характеристики узла и помогают избежать повторных поломок в ближайшем будущем. Техническое состояние этого элемента напрямую влияет на безопасность и эффективность работы автомобиля в сложных условиях.
Инструменты и оборудование для ремонта муфты
Для успешного ремонта и регулировки муфты блокировки переднего моста КАМАЗ 43118 необходимо подготовить соответствующие инструменты и оборудование. Правильный выбор инструментов обеспечит высокое качество выполнения работ и снизит риск повреждения деталей.
1. Основные инструменты:
- Набор ключей: Для разборки и сборки муфты потребуется набор рожковых и торцевых ключей различных размеров. Особенно важны ключи на 10, 12 и 14 мм, так как они подходят для большинства крепежных элементов.
- Отвертки: Плоские и крестовые отвертки помогут в работе с винтами и креплениями, которые могут быть использованы в конструкции муфты.
- Плоскогубцы: Эти инструменты понадобятся для захвата и удержания мелких деталей, а также для работы с пружинами и другими элементами, требующими точности.
2. Специальные инструменты:
- Съемник подшипников: Этот инструмент необходим для извлечения подшипников из муфты без повреждения их посадочных мест. Съемник позволяет аккуратно и быстро снять подшипники, что особенно важно при замене.
- Калиперы и микрометры: Для точной регулировки зазоров и проверки состояния деталей потребуется измерительный инструмент. Калиперы помогут измерить внутренние и наружные размеры, а микрометры – толщину деталей.
3. Оборудование:
- Стол для сборки: Удобный и устойчивый стол позволит организовать рабочее место, на котором можно будет аккуратно разбирать и собирать муфту, не теряя мелкие детали.
- Станок для шлифовки: Если требуется восстановление поверхности деталей, может понадобиться шлифовальный станок для обработки изношенных элементов муфты.
- Компрессор: Для проверки герметичности и состояния уплотнителей может потребоваться компрессор, который обеспечит необходимое давление воздуха.
4. Дополнительные материалы:
- Смазочные материалы: Для обеспечения нормальной работы муфты необходимо использовать качественные смазочные материалы, соответствующие рекомендациям производителя. Это поможет продлить срок службы муфты и предотвратить ее преждевременный износ.
- Уплотнители и прокладки: При разборке муфты следует заменить все изношенные уплотнители и прокладки, чтобы избежать утечек масла и загрязнения внутренних компонентов.
Подготовка всех необходимых инструментов и оборудования перед началом ремонта муфты блокировки переднего моста КАМАЗ 43118 значительно упростит процесс и повысит его эффективность. Важно помнить, что качественное выполнение работ требует не только наличия инструментов, но и знаний о технологии ремонта и регулировки муфты.
Рекомендации по выбору и использованию
При выборе муфты блокировки переднего моста для КАМАЗ 43118 необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную работу и долговечность узла. В первую очередь, следует обратить внимание на производителя. Рекомендуется выбирать детали от известных и проверенных брендов, которые зарекомендовали себя на рынке запчастей для грузовых автомобилей. Это поможет избежать покупки некачественных комплектующих, которые могут привести к поломкам и дополнительным затратам на ремонт.
Также важно учитывать совместимость муфты с конкретной моделью автомобиля. Перед покупкой стоит ознакомиться с техническими характеристиками и рекомендациями производителя, чтобы убедиться, что выбранная деталь подходит для КАМАЗ 43118. Неправильный выбор может привести к неправильной работе системы блокировки и, как следствие, к ухудшению управляемости автомобиля.
При установке муфты блокировки следует соблюдать все инструкции и рекомендации, указанные в технической документации. Это включает в себя правильную последовательность сборки, использование необходимых инструментов и соблюдение момент затяжки крепежных элементов. Неправильная установка может привести к быстрому износу детали и снижению ее эффективности.
После установки муфты рекомендуется провести тестирование системы блокировки. Это можно сделать, проверив работу муфты в различных условиях: на скользкой поверхности, в условиях легкого бездорожья и т.д. Важно убедиться, что муфта срабатывает корректно и обеспечивает необходимую блокировку переднего моста.
Для продления срока службы муфты блокировки необходимо регулярно проводить ее обслуживание. Это включает в себя проверку уровня и состояния масла в редукторе, а также осмотр на наличие утечек и повреждений. При необходимости следует производить замену масла и фильтров, а также смазку подвижных частей.
Не забывайте о том, что правильная эксплуатация автомобиля также играет важную роль в долговечности муфты блокировки. Избегайте резких маневров и перегрузок, которые могут негативно сказаться на работе системы. Соблюдение этих рекомендаций поможет обеспечить надежную и долгосрочную работу муфты блокировки переднего моста КАМАЗ 43118.
Частые ошибки при ремонте и их последствия
При ремонте и регулировке муфты блокировки переднего моста КАМАЗ 43118 важно учитывать множество нюансов, так как ошибки на этом этапе могут привести к серьезным последствиям. Рассмотрим наиболее распространенные ошибки и их потенциальные последствия.
1. Неправильная установка деталей муфты
Одной из самых частых ошибок является неправильная установка компонентов муфты. Это может произойти из-за невнимательности или недостатка опыта. Если детали не будут установлены в соответствии с техническими требованиями, это может привести к неэффективной работе муфты, а в некоторых случаях – к ее поломке. Например, неправильная установка фрикционных дисков может вызвать их преждевременный износ.
2. Игнорирование износа деталей
При ремонте муфты блокировки необходимо тщательно проверять состояние всех ее компонентов. Игнорирование износа таких деталей, как подшипники, шестерни и фрикционные диски, может привести к ухудшению работы системы. Изношенные детали могут вызвать заедание муфты, что, в свою очередь, приведет к перегреву и поломке.
3. Неправильная регулировка зазоров
Регулировка зазоров между деталями муфты – это критически важный этап. Неправильные зазоры могут привести к тому, что муфта будет либо слишком жесткой, либо слишком свободной. В первом случае это может вызвать повышенный износ деталей, а во втором – недостаточную блокировку переднего моста, что негативно скажется на управляемости автомобиля.
4. Использование неподходящих смазочных материалов
Выбор смазки для муфты блокировки также играет важную роль. Использование неподходящих смазочных материалов может привести к ухудшению работы муфты и ее быстрому износу. Например, применение масел с низкой температурой застывания в условиях низких температур может привести к тому, что муфта будет работать неэффективно, а в некоторых случаях – полностью выйдет из строя.
5. Пренебрежение проверкой системы на герметичность
После завершения ремонта крайне важно проверить герметичность системы. Пренебрежение этой проверкой может привести к утечкам масла, что, в свою очередь, вызовет недостаток смазки и, как следствие, преждевременный износ муфты. Утечки также могут привести к загрязнению окружающей среды и увеличению затрат на обслуживание.
В заключение, для успешного ремонта и регулировки муфты блокировки переднего моста КАМАЗ 43118 необходимо уделять внимание каждой детали. Избежать распространенных ошибок поможет тщательная подготовка, соблюдение всех технических требований и рекомендаций производителя, а также использование качественных запчастей и материалов.
Как избежать распространенных проблем
Для обеспечения надежной работы муфты блокировки переднего моста КАМАЗ 43118 необходимо учитывать несколько ключевых аспектов, которые помогут избежать распространенных проблем. Первым делом стоит обратить внимание на регулярное техническое обслуживание. Это включает в себя проверку уровня и состояния трансмиссионного масла, которое должно быть чистым и не содержать металлических частиц. Загрязненное масло может привести к преждевременному износу деталей муфты.
Вторым важным моментом является правильная эксплуатация автомобиля. Необходимо избегать резких маневров и перегрузок, особенно на сложных участках дороги. Это поможет снизить нагрузку на муфту и продлить срок ее службы. Также стоит помнить о необходимости периодической проверки состояния карданных валов и других элементов трансмиссии, так как их неисправности могут негативно сказаться на работе муфты блокировки.
Третьим аспектом является своевременная диагностика. Если вы заметили, что муфта не срабатывает должным образом или возникают посторонние звуки при ее работе, это может быть признаком неисправности. В таком случае рекомендуется провести полную диагностику системы, включая проверку электрических соединений и состояния управляющего механизма. Наличие ошибок в системе управления может привести к неправильной работе муфты.
Также стоит обратить внимание на состояние самих деталей муфты. Регулярная проверка на наличие трещин, износа или коррозии поможет выявить проблемы на ранней стадии. Если вы обнаружили поврежденные элементы, их следует заменить, чтобы избежать более серьезных поломок в будущем.
Наконец, важно использовать только качественные запчасти и расходные материалы при ремонте и обслуживании муфты блокировки. Это обеспечит надежность и долговечность работы системы. Следуя этим рекомендациям, вы сможете значительно снизить риск возникновения распространенных проблем и обеспечить бесперебойную работу муфты блокировки переднего моста вашего КАМАЗа.
Советы по улучшению надежности муфты блокировки
Для повышения надежности муфты блокировки переднего моста КАМАЗ 43118 необходимо учитывать несколько ключевых аспектов, которые помогут избежать частых поломок и продлить срок службы данного узла.
1. Регулярная проверка состояния муфты: Важно периодически осматривать муфту на наличие видимых повреждений, трещин или износа. Обратите внимание на состояние уплотнительных колец и других элементов, которые могут привести к утечкам масла или загрязнению механизма.
2. Замена масла: Используйте только рекомендованное производителем масло для муфты блокировки. Регулярная замена масла поможет избежать образования отложений и загрязнений, которые могут ухудшить работу муфты. Рекомендуется менять масло каждые 10-15 тысяч километров пробега или по мере необходимости.
3. Правильная регулировка: Регулировка муфты блокировки должна проводиться в соответствии с техническими требованиями. Неправильная регулировка может привести к преждевременному износу или поломке. Используйте специальные инструменты и следуйте инструкциям производителя для достижения оптимальных результатов.
4. Проверка и замена деталей: В процессе эксплуатации муфты блокировки могут изнашиваться различные детали, такие как шестерни, подшипники и пружины. Регулярная проверка этих элементов и их замена при необходимости поможет избежать серьезных поломок и обеспечит надежную работу муфты.
5. Условия эксплуатации: Учитывайте условия, в которых эксплуатируется автомобиль. Частые поездки по сложным маршрутам, включая грязь, песок и камни, могут негативно сказаться на работе муфты. При необходимости адаптируйте режим эксплуатации и проводите дополнительные проверки после сложных поездок.
6. Обучение водителей: Важно обучить водителей правильному использованию системы блокировки. Неправильное использование может привести к перегреву и повреждению муфты. Объясните водителям, когда и как следует включать и выключать блокировку, чтобы избежать ненужных нагрузок на механизм.
7. Использование качественных запчастей: При ремонте или замене деталей муфты блокировки используйте только оригинальные или высококачественные запчасти. Это поможет избежать проблем с совместимостью и обеспечит надежную работу узла.
Следуя этим рекомендациям, можно значительно улучшить надежность муфты блокировки переднего моста КАМАЗ 43118, что в свою очередь повысит общую эффективность и безопасность эксплуатации автомобиля.
