В статье рассматривается конструкция и особенности рамы грузового автомобиля КАМАЗ 43118 Арок, который зарекомендовал себя как надежный и универсальный транспорт для различных условий эксплуатации. Мы подробно разберем основные элементы рамы, включая усиление лонжеронов, схемы проводки и типичные неисправности шасси. Эта информация будет полезна как владельцам и операторам автомобилей, так и специалистам по ремонту, позволяя лучше понять устройство и эксплуатационные характеристики рамы, что в свою очередь поможет в поддержании надежности и долговечности транспортного средства.
Архитектура несущей системы шасси
Основой любого грузовика из семейства КАМАЗ является лонжеронная рама. В модели 43118 Арок она имеет уникальные усиления, обусловленные высоким клиренсом и колесной формулой 6х6.

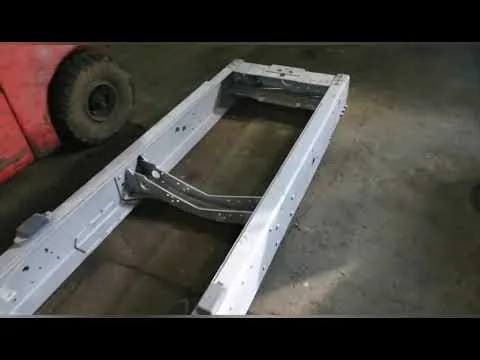

Конструкция базы состоит из двух продольных балок, соединенных поперечными элементами. В версиях Арок расстояние между лонжеронами и их жесткость рассчитаны на установку крупных кузовов.
Лонжероны изготовлены из высокопрочной стали с использованием штамповки, что сохраняет прочность при значительных крутильных нагрузках, возникающих при диагональном вывешивании колес.
В задней части рамы, где находятся балансиры задней тележки, металл испытывает наибольшие нагрузки. Поэтому здесь часто используются дополнительные усилительные накладки.
⚠️ Важно: При установке любой надстройки строго запрещается приваривать элементы крепления непосредственно к полке лонжерона без применения переходных кронштейнов.
Это означает, что жесткое соединение кузова с рамой нарушает распределение напряжений и может привести к быстрому образованию трещин в местах сварки.
Материалы и геометрия лонжеронов
Для изготовления лонжеронов используется сталь марки 09Г2С. Она обладает высокой свариваемостью и сохраняет пластичность даже при низких температурах, что особенно важно в северном климате.
Форма профиля разработана для обеспечения максимального момента сопротивления изгибу при минимальной массе конструкции.
Толщина металла в наиболее нагруженных участках может варьироваться. Стандартное значение для базовой модели составляет 8 миллиметров, в то время как для автомобилей марки Арок часто применяются усиленные варианты.
Поперечины рамы изготавливаются методом штамповки из листовой стали. Они поддерживают ширину колеи и предотвращают скручивание лонжеронов относительно друг друга.
| Параметр | Описание | Особенности |
|---|---|---|
| Материал рамы | Сталь высокой прочности | Обеспечивает долговечность и надежность |
| Конструкция | Лестничная рама с поперечными усилителями | Увеличивает жесткость и устойчивость к нагрузкам |
| Габариты | Длина: 6,8 м, Ширина: 2,5 м, Высота: 0,5 м | Оптимальные размеры для перевозки тяжелых грузов |
Интересные факты
Вот несколько интересных фактов о конструкции и особенностях рамы КАМАЗ 43118 Арок:
Усиленная конструкция: Рама КАМАЗ 43118 Арок выполнена из высокопрочной стали и имеет усиленную конструкцию, что позволяет автомобилю выдерживать значительные нагрузки и работать в сложных условиях. Это делает его идеальным для эксплуатации в условиях бездорожья и на строительных площадках.
Модульная система: Рама автомобиля имеет модульную конструкцию, что облегчает процесс ремонта и замены отдельных элементов. Это позволяет быстро восстанавливать работоспособность автомобиля после повреждений, что особенно важно для коммерческого транспорта.
Гибкость в использовании: Рама КАМАЗ 43118 Арок спроектирована так, чтобы на нее можно было устанавливать различные надстройки и оборудование, включая кузова для перевозки грузов, платформы для установки специальной техники и даже фургоны. Это делает автомобиль универсальным и подходящим для различных сфер деятельности, от сельского хозяйства до строительства и логистики.
Система крепления надстроек и оборудования
Монтаж вахтовых кузовов или буровых установок на шасси 43118 Арок требует строгого соблюдения правил крепления, так как центр тяжести таких конструкций находится на значительной высоте.
Крепление осуществляется с помощью стремянок или кронштейнов, которые обхватывают лонжероны. Это позволяет раме работать на скручивание независимо от кузова.
Промежутки между крепежными элементами и полкой лонжерона должны заполняться специальными демпферными прокладками, которые снижают вибрации.
В передней части рамы, над передней осью, обычно размещаются двигатель и кабина. Поэтому крепление надстройки в этом месте имеет свои особенности, исключающие взаимодействие с силовым агрегатом.
Распределение нагрузок по осям
Правильное распределение веса надстройки по осям важно для долговечности рамы, особенно для трехосных автомобилей с конфигурацией 6х6.
Нагрузка на переднюю ось не должна превышать паспортные значения, так как это может привести к перегрузке передних рессор и лонжеронов.
Основная масса должна сосредоточиваться на задних мостах, но и здесь есть предел, превышение которого может вызвать деформацию балансира.
При проектировании размещения оборудования на раме Арок инженеры используют расчетные схемы, учитывающие динамические коэффициенты, возникающие при движении по сложным маршрутам.
| Параметр | Значение для 43118 Арок | Примечание |
|---|---|---|
| Максимально допустимая нагрузка на переднюю ось | до 5200 кг | Зависит от типа шин и рессор |
| Максимально допустимая нагрузка на тележку | до 11600 кг | Суммарная нагрузка на две задние оси |
| Полная масса автомобиля | до 16800 кг | Без учета прицепа |
Превышение этих пределов приводит не только к ускоренному износу шин и тормозных колодок, но и к необратимым деформациям рамы.
Диагностика и выявление дефектов рамы
Регулярные проверки несущей конструкции должны быть важной частью технического обслуживания, особенно после длительных поездок по сложным маршрутам.
Первичный осмотр проводится визуально, с предварительной очисткой поверхностей от грязи и масла, так как жировая пленка может скрывать новые трещины.
Особое внимание следует уделять участкам с высокой концентрацией напряжений: отверстиям для крепежных болтов, углам поперечин и местам сварки усилителей.
Для обнаружения скрытых дефектов часто используют метод простукивания молотком. Звук изменяется в местах, где нарушена целостность металла.
Типичные места образования трещин
Статистика ремонтов показывает, что наиболее уязвимым участком является область над задней тележкой, где лонжерон подвергается максимальному изгибу. Трещины часто возникают в местах крепления кронштейнов реактивных штанг или стремянок рессор.
Еще одной проблемной зоной является передняя часть рамы, особенно если автомобиль оснащен тяжелым передним бампером или лебедкой, что создает дополнительный момент инерции. На шасси Арок с удлиненной базой или специфической надстройкой могут появляться трещины в средней части лонжерона между передней осью и тележкой.
- Игнорирование мелких трещин — даже самая маленькая трещина является источником напряжений и будет увеличиваться с каждым километром пробега, поэтому их следует устранять незамедлительно.
- Некачественная сварка при ремонте — использование неподходящих электродов или нарушение технологии сварки может привести к тому, что шов окажется либо прочнее, либо слабее основного металла, что вызовет новые разрывы рядом.
- Отсутствие усиления в местах сверловки — любое новое отверстие в лонжероне должно быть усилено накладкой, иначе трещина может начать развиваться от края отверстия.
- Попытка правки холодного металла — деформированный лонжерон можно исправлять только после локального нагрева, иначе металл может треснуть.
Своевременное выявление дефекта позволяет ограничиться установкой ремонтной накладки, в то время как запущенная трещина может потребовать полной замены целого пролета рамы.
Ремонт и усиление несущих элементов
Восстановление геометрии и целостности рамы КАМАЗ 43118 Арок — это сложный процесс, требующий специализированного оборудования и высокой квалификации специалистов.
Ремонт начинается с полной разгрузки рамы. Автомобиль устанавливают на ровную поверхность и демонтируют надстройку или кузов.
Поврежденные участки очищают до чистого металла, затем проводят дефектовку для определения глубины и направления трещин.
Для устранения трещин применяют сварку в среде защитных газов или ручную дуговую сварку с использованием специально подобранных электродов, обеспечивающих необходимую пластичность шва.
Технология установки ремонтных накладок
Укрепление поврежденных участков выполняется с помощью приварки накладок, которые перераспределяют нагрузку с ослабленных зон.
Накладка должна перекрывать трещину с запасом не менее 50 миллиметров с каждой стороны. Ее толщина должна соответствовать или немного превышать толщину лонжерона.
Края накладок обязательно скругляют для снижения концентрации напряжений. Сварка выполняется прерывистыми швами или в шахматном порядке.
После завершения сварочных работ швы очищаются и обрабатываются антикоррозийными средствами для предотвращения ржавчины.
Рекомендуемый режим сварки для стали 09Г2С:
Ток: 90-120 А
Диаметр электрода: 3 мм
Полярность: Обратная
Необходимо строго соблюдать температурный режим, чтобы избежать перегрева металла, что может изменить его кристаллическую структуру и снизить прочность.
Защита от коррозии
Антикоррозийная обработка рамы так же важна, как и механический ремонт, поскольку ржавчина значительно сокращает срок службы металла.
Очистка осуществляется с помощью пескоструйного оборудования или металлических щеток до уровня Sa 2.5, после чего поверхность обезжиривается.
Грунтовка выполняется с использованием эпоксидных составов, обеспечивающих хорошую адгезию и защиту от внешних факторов. Финишное покрытие должно быть устойчивым к механическим повреждениям.
Внутренние полости лонжеронов обрабатываются специальными средствами, такими как «Мовиль» или его аналогами, содержащими ингибиторы коррозии.
- Регулярная мойка рамы для удаления реагентов и загрязнений.
- Восстановление покрытия после каждого ремонта или механического повреждения.
- Применение только совместимых лакокрасочных материалов.
- Мониторинг состояния дренажных отверстий в лонжеронах.
Специфика электрооборудования и проводки на раме
Жгуты проводов на шасси 43118 Арок располагаются вдоль лонжеронов, что делает их уязвимыми к механическим повреждениям и воздействию агрессивных веществ.
Крепление проводки осуществляется с помощью специальных хомутов, которые должны надежно фиксировать жгут, не пережимая изоляцию.
В местах, где провода проходят через поперечины, устанавливаются резиновые втулки, предотвращающие перетирание о металлические элементы.
При установке дополнительного оборудования на раму Арок часто нарушается оригинальная схема прокладки проводов, что может привести к коротким замыканиям и пожарам.
| Тип проводки | Сечение, мм² | Назначение |
|---|---|---|
| Основная магистраль | 16.0 - 25.0 | Питание потребителей |
| Сигнальная линия | 0.75 - 1.5 | Датчики и приборы |
| Заземление | 10.0 - 16.0 | Масса двигателя и кузова |
Особое внимание следует уделить подключениям фонарей габаритов и поворотов, расположенным на концах рамы, так как они подвержены постоянным вибрациям.
Особенности заземления на раме Арок
Качественное заземление (масса) играет ключевую роль в работе электроники двигателя и навигационных систем.
Для надежного контакта между рамой, двигателем и кабиной необходимо использовать гибкие медные оплетки, так как рессоры и подушки двигателя являются диэлектриками.
На шасси моделей Арок, где рама часто покрыта толстым слоем грязи и краски, контактные точки очищаются до блеска и обрабатываются токопроводящей смазкой.
Недостаток надежной массы может привести к непредсказуемым показаниям датчиков и сбоям в работе электронного блока управления.
Эксплуатационные ограничения и рекомендации
Для увеличения срока службы рамы КАМАЗ 43118 Арок важно соблюдать установленный скоростной режим, особенно на грунтовых дорогах.
Движение на высокой скорости по неровной поверхности вызывает динамические удары, которые значительно превышают статические нагрузки, на которые рассчитана конструкция.
Следует избегать резких ускорений и торможений при полной загрузке, так как инерционные силы могут смещать надстройку относительно рамы.
Регулярная смазка шарнирных соединений (стремянок, реактивных штанг) помогает уменьшить передачу вибраций на лонжероны.
⚠️ Важно: Эксплуатация автомобиля с поврежденным лонжероном строго запрещена, так как это может привести к потере управления и опрокидыванию.
Соблюдение всех рекомендаций по техническому обслуживанию значительно продлевает срок службы несущей системы даже в сложных условиях эксплуатации.
Оптимальная конфигурация для тяжелых задач
Корректная эксплуатация и оперативный ремонт рамы КАМАЗ 43118 Арок обеспечивают автомобилю долгий срок службы и надежность в сложных условиях.
Знание принципов работы несущей конструкции помогает владельцам и механикам избегать серьезных неисправностей и сокращать время простоя техники.
Следование технологиям сварки, антикоррозийной защите и правилам установки надстроек является основой безопасности и экономической целесообразности эксплуатации грузовика.
Влияние рамы на управляемость и устойчивость
Рама автомобиля является одним из ключевых элементов, определяющих его управляемость и устойчивость на дороге. В случае с КАМАЗ 43118 Арок, конструкция рамы была разработана с учетом специфики эксплуатации в условиях сложных дорожных и климатических условий. Основные характеристики рамы, такие как жесткость, прочность и вес, напрямую влияют на поведение автомобиля на различных типах покрытия.
Рама КАМАЗ 43118 Арок выполнена из высокопрочной стали, что обеспечивает ей необходимую жесткость и устойчивость к деформациям. Это особенно важно при работе в условиях повышенных нагрузок, например, при перевозке тяжелых грузов или при движении по неровным и сложным маршрутам. Жесткая конструкция рамы позволяет минимизировать крены и колебания кузова, что в свою очередь улучшает управляемость автомобиля.
Кроме того, рама имеет оптимизированную геометрию, что способствует лучшему распределению нагрузок. Это позволяет избежать перегрузки отдельных элементов конструкции и продлевает срок службы автомобиля. Устойчивость на дороге обеспечивается также за счет правильного расположения осей и центра тяжести, что позволяет автомобилю сохранять стабильность при маневрировании и на поворотах.
Важным аспектом является и то, что рама КАМАЗ 43118 Арок спроектирована с учетом возможности установки различных надстроек и оборудования, что делает автомобиль универсальным для выполнения различных задач. Это также влияет на его управляемость, так как правильно установленное оборудование не нарушает баланс и не создает дополнительных трудностей при движении.
В условиях бездорожья, где часто встречаются ухабы и ямы, прочная и жесткая рама позволяет автомобилю сохранять устойчивость и управляемость, что критически важно для безопасности водителя и пассажиров. К тому же, конструкция рамы способствует лучшему сцеплению с дорогой, что особенно актуально при движении по скользким или рыхлым покрытиям.
Таким образом, рама КАМАЗ 43118 Арок играет ключевую роль в обеспечении управляемости и устойчивости автомобиля, что делает его надежным и эффективным средством для выполнения различных транспортных задач в самых разнообразных условиях.
Анализ динамических характеристик
Динамические характеристики рамы КАМАЗ 43118 Арок играют ключевую роль в обеспечении надежности и долговечности автомобиля, особенно в условиях эксплуатации на сложных и неровных дорожных покрытиях. Рама данного автомобиля выполнена из высокопрочной стали, что позволяет ей выдерживать значительные нагрузки и обеспечивать необходимую жесткость.
Одним из важных аспектов динамических характеристик является способность рамы к поглощению вибраций и ударных нагрузок. Это достигается благодаря специальной конструкции, которая включает в себя усиленные элементы и оптимизированные геометрические формы. В результате, рама эффективно распределяет нагрузки, возникающие при движении по неровной местности, что снижает риск повреждений как самой рамы, так и других компонентов автомобиля.
Кроме того, рама КАМАЗ 43118 Арок имеет продуманную систему крепления подвески, что также влияет на динамические характеристики. Подвеска, в свою очередь, играет важную роль в обеспечении комфорта водителя и пассажиров, а также в управляемости автомобиля. Правильное сочетание жесткости и эластичности подвески позволяет минимизировать колебания кузова и улучшить сцепление с дорогой.
В процессе проектирования рамы учитываются различные факторы, такие как центр тяжести автомобиля, распределение массы и динамика движения. Это позволяет достичь оптимального баланса между прочностью и весом конструкции, что в свою очередь влияет на экономичность и маневренность автомобиля. Легкая, но прочная рама способствует снижению расхода топлива и улучшению динамических показателей.
Также стоит отметить, что рама КАМАЗ 43118 Арок проходит множество испытаний на прочность и устойчивость к динамическим нагрузкам. Эти испытания включают в себя как статические, так и динамические тесты, которые позволяют выявить слабые места в конструкции и внести необходимые коррективы до начала серийного производства. Такой подход обеспечивает высокое качество и надежность конечного продукта.
В заключение, динамические характеристики рамы КАМАЗ 43118 Арок являются результатом комплексного подхода к проектированию и испытаниям, что обеспечивает автомобилю высокую производительность и долговечность в условиях эксплуатации. Это делает его идеальным выбором для различных задач, включая грузоперевозки и работу в сложных условиях.
Сравнение с другими моделями КАМАЗ
КАМАЗ 43118 Арок представляет собой универсальный грузовик, который отличается высокой проходимостью и надежностью. Однако, чтобы лучше понять его преимущества, необходимо сравнить его с другими моделями КАМАЗ, такими как КАМАЗ 43106 и КАМАЗ 6520.
Первое, на что стоит обратить внимание, это конструкция рамы. Рама КАМАЗ 43118 Арок выполнена из высокопрочной стали и имеет усиленную конструкцию, что позволяет ей выдерживать значительные нагрузки и обеспечивать долговечность. В отличие от КАМАЗ 43106, у которого рама также выполнена из стали, но не имеет такой же степени усиления, 43118 Арок лучше подходит для работы в сложных условиях, таких как строительные площадки или бездорожье.
Что касается КАМАЗ 6520, то его рама более ориентирована на перевозку грузов на дальние расстояния и имеет меньшую жесткость по сравнению с 43118 Арок. Это делает 6520 более комфортным для длительных поездок, но менее подходящим для тяжелых условий эксплуатации. Таким образом, если вам необходим грузовик для работы в сложных условиях, КАМАЗ 43118 Арок будет более предпочтительным выбором.
Еще одним важным аспектом является подвеска. У КАМАЗ 43118 Арок установлена зависимая подвеска с пружинами, что обеспечивает отличную проходимость и устойчивость на неровных поверхностях. В то время как у КАМАЗ 43106 используется более простая конструкция подвески, которая может не справляться с высокими нагрузками и сложными условиями эксплуатации. КАМАЗ 6520, в свою очередь, имеет более мягкую подвеску, что делает его более комфортным для водителя, но снижает его проходимость.
Также стоит отметить, что КАМАЗ 43118 Арок имеет более мощный двигатель по сравнению с 43106, что обеспечивает лучшую динамику и возможность перевозки более тяжелых грузов. Двигатель 43118 Арок развивает мощность до 260 л.с., в то время как у 43106 мощность составляет 240 л.с. Это дает 43118 Арок преимущество в производительности и экономии времени при выполнении задач.
В заключение, можно сказать, что КАМАЗ 43118 Арок является более универсальным и надежным вариантом по сравнению с другими моделями, такими как КАМАЗ 43106 и КАМАЗ 6520. Его конструкция, мощность и проходимость делают его идеальным выбором для работы в сложных условиях, в то время как другие модели могут быть более подходящими для специфических задач, таких как дальние перевозки или работа в городских условиях.
Преимущества и недостатки конструкции
Конструкция рамы КАМАЗ 43118 Арок представляет собой важный элемент, определяющий эксплуатационные характеристики и надежность автомобиля. Рама выполнена из высокопрочной стали, что обеспечивает ей необходимую жесткость и устойчивость к деформациям при эксплуатации в сложных условиях.
Одним из основных преимуществ конструкции рамы является ее модульность. Это позволяет легко адаптировать автомобиль под различные задачи, включая установку дополнительного оборудования и кузовов. Модульная конструкция также упрощает процесс ремонта и обслуживания, так как отдельные элементы рамы могут быть заменены без необходимости замены всей конструкции.
Еще одним важным аспектом является высокая грузоподъемность рамы. КАМАЗ 43118 Арок способен перевозить значительные объемы грузов, что делает его идеальным выбором для работы в условиях строительных площадок, лесозаготовок и других тяжелых условиях. Конструкция рамы обеспечивает равномерное распределение нагрузки, что снижает риск повреждения как самого автомобиля, так и перевозимого груза.
Однако, несмотря на множество преимуществ, конструкция рамы КАМАЗ 43118 Арок имеет и свои недостатки. Одним из них является вес рамы, который может негативно сказаться на общей массе автомобиля и его маневренности. Более тяжелая рама требует большего расхода топлива, что может быть критичным в условиях длительных поездок.
Кроме того, рама может быть подвержена коррозии, особенно при эксплуатации в условиях повышенной влажности или вблизи морских побережий. Для предотвращения этого недостатка необходимо регулярно проводить антикоррозийную обработку, что требует дополнительных затрат и времени.
В заключение, конструкция рамы КАМАЗ 43118 Арок обладает как значительными преимуществами, так и определенными недостатками. Понимание этих аспектов позволяет более эффективно использовать автомобиль в различных условиях и продлевает срок его службы.
Перспективы модернизации рамы
Рама КАМАЗ 43118 Арок, как основа шасси, играет ключевую роль в обеспечении надежности и долговечности автомобиля. В условиях современного рынка, где требования к грузовым автомобилям постоянно растут, модернизация рамы становится важным направлением для повышения эксплуатационных характеристик и адаптации к новым условиям работы.
Одним из основных направлений модернизации является использование новых материалов. Современные композитные и легкие сплавы могут значительно снизить вес рамы, что, в свою очередь, улучшит топливную эффективность и увеличит грузоподъемность автомобиля. Например, применение высокопрочной стали позволит не только уменьшить массу конструкции, но и повысить ее прочность и устойчивость к деформациям.
Также стоит отметить возможность интеграции новых технологий в процесс производства рамы. Внедрение автоматизированных систем контроля качества и роботизированных линий сборки может значительно повысить точность и скорость производства, что приведет к снижению затрат и улучшению качества конечного продукта.
Кроме того, перспективы модернизации рамы КАМАЗ 43118 Арок включают в себя улучшение антикоррозийной защиты. Использование современных покрытий и технологий, таких как горячее цинкование или порошковая покраска, позволит увеличить срок службы рамы, особенно в условиях эксплуатации в агрессивных средах.
Не менее важным аспектом является возможность адаптации рамы к различным типам кузовов и специального оборудования. Разработка модульных конструкций, которые могут быть легко адаптированы под конкретные задачи, позволит расширить функциональные возможности автомобиля и повысить его универсальность.
В заключение, модернизация рамы КАМАЗ 43118 Арок открывает широкие перспективы для повышения эксплуатационных характеристик, улучшения надежности и адаптации к современным требованиям рынка. Инвестиции в новые технологии и материалы, а также внимание к качеству и универсальности конструкции, станут залогом успешного развития модели в будущем.
Инновационные материалы и технологии
Рама КАМАЗ 43118 Арок представляет собой высокопрочную конструкцию, которая разрабатывалась с учетом современных требований к надежности и долговечности. В процессе создания рамы применяются инновационные материалы, которые обеспечивают ей легкость и прочность. Основным материалом для рамы является сталь, обладающая высокой прочностью на сжатие и растяжение, что позволяет выдерживать значительные нагрузки при эксплуатации в сложных условиях.
Одной из ключевых особенностей рамы является использование высокопрочных сталей, таких как сталь марки 09Г2С, которая обладает отличной коррозионной стойкостью и способна выдерживать воздействие агрессивных сред. Это особенно важно для автомобилей, предназначенных для работы в тяжелых условиях, таких как строительные площадки или районы с плохими дорожными покрытиями.
Кроме того, в конструкции рамы используются технологии, позволяющие снизить вес автомобиля без потери прочности. Например, применяются методы горячей штамповки, которые позволяют создавать детали с оптимальным соотношением прочности и массы. Это способствует улучшению динамических характеристик автомобиля и снижению расхода топлива.
Также стоит отметить, что рама КАМАЗ 43118 Арок имеет модульную конструкцию, что облегчает процесс ремонта и замены отдельных элементов. Это позволяет значительно сократить время на обслуживание и повысить общую эффективность эксплуатации автомобиля.
В процессе производства рамы используются современные методы сварки, такие как автоматическая и полуавтоматическая сварка, что обеспечивает высокое качество соединений и увеличивает срок службы конструкции. Кроме того, для повышения жесткости рамы применяются ребра жесткости, которые распределяют нагрузки и предотвращают деформацию при эксплуатации.
В заключение, инновационные материалы и технологии, применяемые в конструкции рамы КАМАЗ 43118 Арок, делают ее одной из самых надежных и долговечных в своем классе. Это позволяет автомобилю успешно справляться с любыми задачами, которые ставятся перед ним в условиях современного рынка.
