В данной статье мы подробно рассмотрим размеры и характеристики рам автомобилей КАМАЗ, включая их модификации и особенности конструкции. Понимание параметров рамы, таких как размеры, сечения и маркировка, является ключевым для специалистов в области грузоперевозок, ремонта и обслуживания техники. Мы также представим таблицы сечений и обсудим монтажные особенности для популярных моделей, таких как 5320, 65115 и 6520, что поможет вам сделать обоснованный выбор и обеспечить надежность эксплуатации автомобилей КАМАЗ.
Конструктивные особенности и геометрия лонжеронов

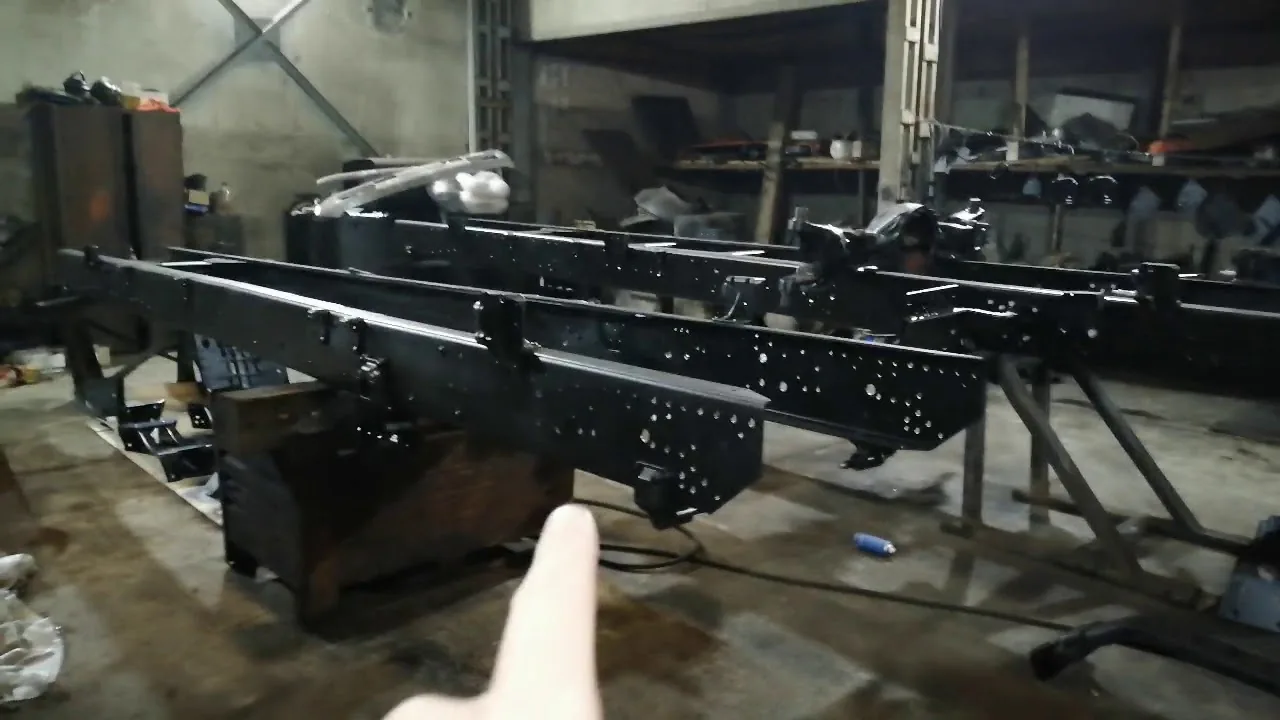

Основой любого грузовика марки КАМАЗ является лонжеронная рама, состоящая из двух продольных балок, соединенных поперечными элементами.
Лонжероны изготавливаются методом штамповки из низколегированной стали и имеют изменяемое сечение по длине. Это позволяет снизить вес конструкции, сохраняя прочность в наиболее нагруженных участках.
В передней части, где устанавливаются двигатель и передняя ось, сечение обычно усиливается. В то же время, к заднему свесу высота профиля может уменьшаться для снижения массы и центра тяжести.
Сечение и профиль стальных балок
Геометрия поперечного сечения лонжерона представляет собой сложную конструкцию с отбортовками и усилениями, а не просто прямоугольную форму.
Высота профиля зависит от типа шасси: для легких и среднетоннажных моделей она составляет примерно 260-290 мм, а для тяжелых самосвалов может достигать 300-320 мм.
Толщина металла также варьируется. В областях с максимальными нагрузками, таких как под двигателем и задней тележкой, используются более толстые листы, часто с усилительными накладками.
При расчетах прочности важно учитывать не только внешние размеры, но и радиусы закругления полок, так как они влияют на сопротивление кручению.
В качестве материала применяется сталь марок 09Г2С или аналогичные, обеспечивающие необходимую пластичность при низких температурах и высокую прочность на разрыв.
Если у вас есть чертеж или спецификация, обратите внимание на обозначение толщины стенки, которое часто указывается в долях миллиметра для повышения точности расчетов массы.
| Параметр | Стандартное значение (мм) | Усиленная версия (мм) |
|---|---|---|
| Высота лонжерона | 260 - 290 | 300 - 320 |
| Толщина полки | 7 - 8 | 9 - 10 |
Интересные факты
Вот несколько интересных фактов о размере рамы КАМАЗ и его модификациях:
Универсальность конструкции: Рамы КАМАЗ изготавливаются из высокопрочной стали и имеют модульную конструкцию, что позволяет легко адаптировать их под различные типы кузовов и назначение. Это делает КАМАЗ популярным выбором для множества отраслей, включая строительство, сельское хозяйство и транспортировку.
Разнообразие модификаций: Существует множество модификаций КАМАЗа, каждая из которых имеет свои уникальные характеристики рамы. Например, грузовики могут иметь разные длины и высоты рамы, что позволяет использовать их для перевозки различных грузов — от легких до тяжелых.
Способность к нагрузкам: Рамы КАМАЗ спроектированы для работы в тяжелых условиях и способны выдерживать значительные нагрузки. В зависимости от модели, грузоподъемность может достигать 10-20 тонн, что делает их идеальными для работы в сложных условиях, таких как строительные площадки или бездорожье.
Габаритные размеры и ширина колеи шасси
Ширина рамы — один из ключевых факторов, влияющих на совместимость шасси с кузовами и надстройками.
Для большинства традиционных моделей КАМАЗ, таких как 5320, 5511 и 65115, расстояние между внешними краями лонжеронов составляет 850 мм.
Этот параметр стал стандартом в отрасли, позволяя устанавливать кузова от различных производителей на шасси без создания переходных адаптеров.
Внешняя и внутренняя ширина
При разработке конструкции важно учитывать различия между внешней шириной (расстояние между наружными гранями лонжеронов) и внутренней шириной (расстояние между внутренними гранями).
Внутренняя ширина критична для размещения компонентов, таких как трансмиссия, топливные баки и аккумуляторы, а также для прокладки жгутов электропроводки и пневмопроводов.
На моделях с удлиненной базой или специализированных шасси (например, для лесовозов) ширина может увеличиваться до 900 мм и более, что улучшает устойчивость.
Длина рамной части варьируется: от коротких баз самосвалов до длиннобазных шасси, предназначенных для фургонов или эвакуаторов.
Задний свес рамы, расстояние от центра задней тележки до конца лонжерона, строго регулируется для обеспечения правильного угла съезда и распределения нагрузки на задние оси.
- Стандартная внешняя ширина рамы составляет 850 мм.
- Для тяжелых самосвалов ширина может достигать 900 мм.
- Расстояние между центрами отверстий для крепления поперечин обычно кратно 100 мм.
- Высота установки рамы над уровнем земли зависит от типа шин и рессор.
Для точного размещения агрегатов используется система отверстий с шагом 100 мм, что упрощает процесс монтажа.
В передней части рамы, перед двигателем, часто устанавливается буферный брус, размеры которого также следует учитывать при установке лебедок или дополнительного оборудования.
Маркировка, модификации и заводские индексы
Определение версии рамы осуществляется с помощью маркировочной таблички и VIN-кода автомобиля. Однако для специалистов важнее заводской индекс рамы.
Производственный завод КАМАЗ использует сложную систему кодирования, где каждая цифра обозначает тип сечения, материал и комплектацию отверстий.
Например, рама для шасси КАМАЗ-65115 отличается от рамы КАМАЗ-5320 не только геометрией, но и комплектом крепежных элементов.
Различия между поколениями и моделями
Классические модели, такие как 5320 и 5511, имели рамы с простым профилем, соответствующим нагрузкам своего времени.
С переходом на более тяжелые самосвалы серии 6520 и 6522 была разработана усиленная рама с лонжеронами, обладающими большей высотой и толщиной, а также измененной конфигурацией поперечин.
В современных моделях, таких как КАМАЗ-5490 и других тягачах нового поколения, используются рамы из высокопрочных сталей. Это позволяет уменьшить вес конструкции без ущерба для прочности.
Маркировка обычно наносится краской или выбивается на торце лонжерона в задней части рамы.
Важно проверить наличие усилительных накладок в области fifth wheel (седельно-сцепного устройства) на тягачах. Их отсутствие на раме стандартного бортового грузовика может привести к небезопасной эксплуатации автопоезда.
- Найдите маркировочную табличку на лонжероне (обычно она расположена справа по ходу движения).
- Считайте заводской номер рамы (он отличается от VIN автомобиля).
- Сравните номер с каталогом запчастей или технической документацией завода.
- Проверьте визуально наличие усилителей и поперечин, соответствующих данной модели.
Различия могут касаться расположения отверстий для крепления рессор и реактивных штанг, что особенно важно при полной замене рамы.
Для моделей с колесной формулой 6x6 рамы имеют дополнительные усиления в местах крепления балансира задней тележки.
Монтаж оборудования и сверление лонжеронов
Монтаж дополнительного оборудования, такого как гидроманипуляторы, компрессоры или дополнительные топливные баки, требует сверления лонжеронов.
Эта процедура крайне важна, и любое отклонение от технологии может привести к трещинам и повреждению рамы под воздействием динамических нагрузок.
Существуют четкие нормы, определяющие размеры отверстий, их размещение и необходимость установки усиленных втулок.
Правила сверления и усиления
Запрещено сверлить в зонах с максимальными напряжениями, которые обычно находятся между задней тележкой и двигателем.
Диаметр отверстий не должен превышать установленный процент от высоты полки лонжерона, чтобы избежать ослабления конструкции.
Все отверстия диаметром более 12 мм должны быть усилены специальными втулками или накладками для равномерного распределения нагрузки.
При установке кронштейнов следует использовать резиновые демпферы или специальные прокладки, чтобы предотвратить прямой контакт металлических частей с рамой. Это поможет избежать коррозии и передачи вибраций.
Края отверстий должны быть тщательно обработаны и защищены антикоррозийным составом сразу после сверления.
Рекомендуемый момент затяжки болтов, крепящих кронштейны к раме: 300-400 Нм (в зависимости от диаметра резьбы).
При установке тяжелого оборудования рекомендуется использовать поперечины, соединяющие лонжероны, чтобы нагрузка распределялась по всей ширине рамы, а не сосредотачивалась в одной точке.
В местах сварки необходимо удалить старое покрытие и краску, проводить сварочные работы в защитной газовой среде, а затем восстанавливать антикоррозийное покрытие.
| Тип операции | Требования | Инструмент |
|---|---|---|
| Сверление | Использовать только сверла по металлу HSS, применять смазку | Дрель/Сверлильный станок |
| Усиление | Втулки, накладки | Сварочный аппарат |
Типичные ошибки при работе с рамой
Незнание конструктивных характеристик рамы КАМАЗ часто приводит к ошибкам, которые могут проявиться не сразу, а лишь после значительного пробега.
Одной из распространенных проблем является пренебрежение требованиями к усилению отверстий, что приводит к быстрому износу посадочных мест.
Также часто наблюдается неверный выбор точки крепления для тяжелых агрегатов, что может вызвать перекос рамы и сбои в работе подвески.
- Сверление без втулок — это приводит к эллипсоидному износу отверстия и образованию радиальных трещин. Правильный подход: всегда использовать закаленные втулки для отверстий под болты М12 и выше.
- Нарушение симметрии — крепление оборудования только с одной стороны рамы создает скручивающий момент. Правильный подход: нагрузки должны быть сбалансированы или переданы через поперечины.
- Использование электросварки без предварительной подготовки — это приводит к перегреву металла и снижению прочности в области шва. Правильный подход: применять аргонодуговую сварку или полуавтомат с соблюдением правильной последовательности наложения швов.
- Игнорирование коррозии — оставление срезов металла без защиты. Правильный подход: немедленная обработка цинкосодержащими грунтами после любых механических воздействий.
Важно понимать, что рама представляет собой динамическую систему, постоянно подвергающуюся циклическим нагрузкам. Любое ослабление ее элементов может иметь накопительный эффект.
Регулярный визуальный осмотр, особенно после транспортировки тяжелых или негабаритных грузов, помогает выявить дефекты на ранних стадиях.
⚠️ Внимание: Если вы обнаружили трещину в лонжероне, не пытайтесь просто заварить её. Необходимо засверлить концы трещины, подготовить кромки и наложить усиление с перекрытием поврежденного участка.
⚠️ Внимание: Изменение конструкции рамы (удлинение, переварка) без соответствующей сертификации в лаборатории может привести к невозможности регистрации транспортного средства в ГИБДД.
Эксплуатационные нюансы и долговечность
Долговечность рамы КАМАЗ зависит от условий эксплуатации и соблюдения правил загрузки.
Даже кратковременная перегрузка может вызвать остаточные деформации металла, что со временем изменяет геометрию всего шасси.
Особенно опасны ударные нагрузки, возникающие при движении по сложным маршрутам или неосторожной работе погрузчиков.
Коррозия представляет серьезную угрозу для рамы, особенно в регионах, где активно применяются противогололедные реагенты.
Регулярная мойка нижней части автомобиля и восстановление лакокрасочного покрытия в местах повреждений — лучшая профилактика разрушения.
При правильной эксплуатации и отсутствии перегрузок рамы КАМАЗ могут проходить миллионы километров без капитального ремонта.
Знание принципов работы несущей системы помогает правильно устанавливать оборудование и грамотно эксплуатировать автомобиль, избегая ситуаций, которые могут привести к серьезным повреждениям.
В конечном итоге рама является основой грузовика, и ее состояние определяет срок службы всего автомобиля.
Влияние нагрузки на конструкцию рамы
Конструкция рамы КАМАЗ играет ключевую роль в обеспечении надежности и долговечности автомобилей, особенно в условиях эксплуатации с высокими нагрузками. Рама является основным несущим элементом, который принимает на себя все динамические и статические нагрузки, возникающие во время движения, а также при маневрировании и торможении.
При проектировании рамы учитываются различные факторы, включая тип кузова, назначение автомобиля и условия эксплуатации. Например, для грузовых автомобилей, предназначенных для перевозки тяжелых грузов, рама должна быть усиленной и способной выдерживать значительные нагрузки. Это достигается за счет использования высокопрочных сталей и оптимизации геометрии конструкции.
Нагрузка на раму может быть статической и динамической. Статическая нагрузка возникает при стоянке автомобиля с загруженным кузовом, тогда как динамическая нагрузка появляется во время движения, особенно на неровных дорогах. Динамические нагрузки могут значительно превышать статические, что требует от конструкции рамы высокой прочности и жесткости.
Кроме того, важным аспектом является распределение нагрузки по всей длине рамы. Неправильное распределение может привести к деформации и даже разрушению рамы. Поэтому при проектировании рамы КАМАЗ используются специальные методы расчета, которые позволяют определить оптимальное распределение нагрузки и обеспечить равномерное распределение усилий по всей конструкции.
Также стоит отметить, что рама должна быть устойчива к коррозии, так как автомобили часто эксплуатируются в неблагоприятных условиях. Для этого применяются различные антикоррозийные покрытия и технологии, которые увеличивают срок службы рамы и предотвращают ее разрушение под воздействием внешней среды.
Влияние нагрузки на конструкцию рамы КАМАЗ также проявляется в необходимости проведения регулярных проверок и технического обслуживания. Это позволяет выявить возможные повреждения и деформации на ранних стадиях, что способствует предотвращению серьезных аварий и продлению срока службы автомобиля.
Расчет прочности и устойчивости
Расчет прочности и устойчивости рамы КАМАЗ является ключевым аспектом, который влияет на эксплуатационные характеристики и долговечность автомобиля. Рама, как основная несущая конструкция, должна обеспечивать не только надежность, но и способность выдерживать значительные нагрузки, возникающие в процессе эксплуатации.
При проектировании рамы учитываются различные факторы, такие как тип кузова, назначение автомобиля, а также условия эксплуатации. Например, для грузовых автомобилей, предназначенных для перевозки тяжелых грузов, рама должна быть более прочной и устойчивой к деформациям. В этом контексте важным является использование высококачественных материалов, таких как сталь с высокой прочностью, что позволяет снизить вес конструкции без потери прочностных характеристик.
Для расчета прочности рамы применяются различные методы, включая аналитические и численные. Одним из наиболее распространенных методов является метод конечных элементов (МКЭ), который позволяет моделировать поведение рамы под воздействием различных нагрузок. С помощью этого метода можно выявить критические точки, где могут возникнуть максимальные напряжения, и, при необходимости, внести изменения в конструкцию для повышения ее прочности.
Устойчивость рамы также является важным параметром, который необходимо учитывать при проектировании. Устойчивость определяется способностью конструкции сохранять свою форму и не подвергаться деформациям под воздействием внешних сил. Для повышения устойчивости рамы КАМАЗ применяются различные усиления, такие как ребра жесткости и дополнительные элементы, которые распределяют нагрузки по всей конструкции.
Кроме того, необходимо учитывать динамические нагрузки, возникающие при движении автомобиля, такие как вибрации и удары. Эти нагрузки могут значительно повлиять на срок службы рамы, поэтому важно проводить испытания на прочность и устойчивость в условиях, максимально приближенных к реальным. В процессе испытаний рама подвергается различным нагрузкам, что позволяет оценить ее поведение и выявить возможные недостатки.
В заключение, расчет прочности и устойчивости рамы КАМАЗ является сложным и многогранным процессом, который требует учета множества факторов. Правильный подход к проектированию и тестированию рамы обеспечивает надежность и долговечность автомобиля, что, в свою очередь, влияет на его эксплуатационные характеристики и безопасность на дороге.
Материалы и технологии производства рамы
Рама КАМАЗ является одним из ключевых элементов конструкции грузовых автомобилей этой марки, обеспечивая необходимую жесткость и прочность. Для ее производства используются высококачественные материалы и современные технологии, что позволяет достичь оптимального соотношения между весом и прочностью.
Основным материалом для изготовления рамы КАМАЗ является сталь, которая обладает высокой прочностью и устойчивостью к деформациям. В зависимости от модели и назначения автомобиля, используются различные марки стали, которые могут иметь разные механические свойства. Например, для тяжелых грузовиков применяются более прочные стали, способные выдерживать значительные нагрузки.
Процесс производства рамы включает несколько этапов. Сначала изготавливаются отдельные элементы рамы, такие как боковые балки и поперечины. Эти элементы могут быть получены методом горячей или холодной прокатки, что позволяет достичь необходимой формы и размеров. Затем происходит сварка, которая соединяет все элементы в единую конструкцию. Важно отметить, что сварка выполняется с использованием современных технологий, что обеспечивает высокое качество соединений и долговечность рамы.
Кроме того, для повышения коррозионной стойкости рамы, ее поверхность может подвергаться специальной обработке, такой как горячее цинкование или нанесение защитных покрытий. Эти технологии помогают защитить раму от воздействия агрессивных внешних факторов, таких как влага, соль и химические вещества, что особенно важно для автомобилей, эксплуатируемых в сложных климатических условиях.
Современные технологии также позволяют применять методы компьютерного моделирования для оптимизации конструкции рамы. Это позволяет инженерам заранее оценить прочностные характеристики и поведение рамы под различными нагрузками, что способствует созданию более надежных и долговечных автомобилей.
В результате применения высококачественных материалов и современных технологий, рамы КАМАЗ отличаются высокой прочностью, надежностью и долговечностью, что делает их идеальными для эксплуатации в самых различных условиях.
Современные подходы к изготовлению
Изготовление рам для автомобилей КАМАЗ — это сложный и высокотехнологичный процесс, который требует применения современных методов и технологий. В последние годы на заводах КАМАЗ внедряются новые подходы, направленные на повышение качества и долговечности рам, а также на оптимизацию производственных процессов.
Одним из ключевых аспектов современного производства рам является использование высокопрочных сталей. Эти материалы обеспечивают необходимую прочность и устойчивость к деформациям, что особенно важно для грузовых автомобилей, работающих в тяжелых условиях. Применение легированных сталей позволяет значительно снизить вес рамы без потери прочностных характеристик, что в свою очередь способствует улучшению топливной эффективности и увеличению грузоподъемности.
Кроме того, на заводах КАМАЗ активно используются технологии автоматизированной сварки. Современные сварочные роботы обеспечивают высокую точность и качество соединений, что минимизирует риск возникновения дефектов и увеличивает срок службы рамы. Автоматизация процессов также позволяет сократить время на изготовление и повысить производительность труда.
Важным этапом в производстве рам является контроль качества на всех стадиях — от выбора материалов до окончательной сборки. На заводах КАМАЗ внедрены системы управления качеством, которые включают в себя как визуальный, так и инструментальный контроль. Это позволяет оперативно выявлять и устранять возможные недостатки, что в конечном итоге сказывается на надежности и безопасности автомобилей.
Современные подходы к проектированию рам также учитывают требования к эргономике и удобству эксплуатации. Инженеры КАМАЗ разрабатывают конструкции, которые обеспечивают легкий доступ к узлам и агрегатам, что упрощает процесс обслуживания и ремонта. Это особенно важно для коммерческих автомобилей, где время простоя может существенно влиять на экономику бизнеса.
В заключение, современные подходы к изготовлению рам для автомобилей КАМАЗ направлены на создание надежной, легкой и долговечной конструкции, способной выдерживать высокие нагрузки и обеспечивать безопасность на дороге. Инновационные технологии и материалы, используемые в производстве, делают автомобили КАМАЗ конкурентоспособными на рынке и соответствующими современным требованиям потребителей.
Сравнение с рамами других производителей
Размер рамы КАМАЗ и ее характеристики играют ключевую роль в определении грузоподъемности, маневренности и общей надежности автомобилей. Однако, чтобы полностью оценить преимущества рам КАМАЗ, необходимо сравнить их с рамами других производителей, таких как МАЗ, Урал и Scania.
Рамы КАМАЗ, как правило, изготавливаются из высококачественной стали, что обеспечивает им прочность и долговечность. Например, стандартная рама КАМАЗ имеет ширину около 700 мм и высоту 250 мм, что позволяет выдерживать значительные нагрузки. В отличие от рам МАЗ, которые могут быть менее устойчивыми к деформациям при высоких нагрузках, рамы КАМАЗ имеют усиленные участки, что делает их более надежными в условиях тяжелых эксплуатаций.
Сравнивая с рамами Урала, можно отметить, что хотя они также обладают высокой прочностью, их конструкция часто ориентирована на специфические условия эксплуатации, такие как бездорожье. Рамы Урал могут быть более тяжелыми, что в некоторых случаях снижает общую грузоподъемность автомобиля. В то же время, рамы КАМАЗ предлагают более сбалансированное сочетание веса и прочности, что делает их универсальными для различных типов грузов.
Что касается европейских производителей, таких как Scania, их рамы часто имеют более сложную конструкцию, включающую различные элементы для улучшения аэродинамики и экономии топлива. Однако, такие рамы могут быть менее приспособлены к суровым условиям эксплуатации, характерным для российских дорог. Рамы КАМАЗ, напротив, разрабатывались с учетом специфики эксплуатации в России, что делает их более подходящими для работы в сложных климатических и дорожных условиях.
Кроме того, стоит отметить, что рамы КАМАЗ могут быть легко модифицированы под различные задачи. Это позволяет производителям и владельцам автомобилей адаптировать их под специфические требования, такие как установка дополнительного оборудования или изменение конфигурации для перевозки различных грузов. В отличие от этого, модификация рам других производителей может быть ограничена из-за особенностей их конструкции.
Таким образом, рамы КАМАЗ представляют собой оптимальное решение для многих пользователей, обеспечивая высокую прочность, надежность и возможность адаптации под различные условия эксплуатации. Сравнение с рамами других производителей подчеркивает их преимущества и делает КАМАЗ одним из лидеров на рынке грузовых автомобилей.
