Как усилить раму Камаз вкладышами и что учесть при монтаже

Опубликовано: 02.10.2026

Усиление рамы грузовика Камаз — это важный процесс, который позволяет значительно повысить прочность и долговечность автомобиля, особенно при эксплуатации в условиях повышенных нагрузок. В данной статье мы подробно рассмотрим схемы и технологии монтажа вставок, выбор профилей для усиления, а также проведем расчет нагрузок, что поможет избежать типичных ошибок при сварке. Эта информация будет полезна как профессиональным механикам, так и владельцам Камазов, стремящимся улучшить характеристики своего транспортного средства.

Анализ состояния рамы и выбор схемы усиления

Перед началом работ важно провести детальную дефектовку несущей конструкции для выявления мест с повышенной концентрацией напряжений. Разрушения обычно начинаются в областях с резким изменением жесткости, таких как края накладных листов рессор или места крепления кронштейнов. Игнорирование этих участков может сделать усиление неэффективным, так как трещины могут возникнуть в соседних, не усиленных зонах.

Выбор схемы усиления зависит от типа установленного оборудования и характера нагрузок. Для самосвальных кузовов критически важна область над задней тележкой, где наблюдается максимальный изгибающий момент. Для тягачей с краном-манипулятором (КМУ) зона нагрузки смещается на пространство между кабиной и задней тележкой, а также на область установки опор КМУ. Неправильный выбор схемы может привести к деформации рамы в новом, неожиданном месте.

Существует несколько основных методов модернизации: установка вставок внутрь лонжерона, приварка профилей снаружи или полная замена участков рамы на более прочные. Внутренняя вставка является наиболее трудоемким, но эффективным методом, который сохраняет размеры рамы. Внешнее усиление проще в реализации, но требует проверки совместимости с навесным оборудованием. Комбинированный метод часто оказывается оптимальным решением для сложных условий эксплуатации.

При выборе материала для вставок необходимо учитывать совместимость марок стали. Использование слишком твердой стали может оставить основной лонжерон целым, но сварные швы могут треснуть из-за различий в коэффициентах линейного расширения. В то же время, слишком мягкий металл не обеспечит необходимой жесткости.

Визуальный осмотр должен включать проверку на наличие скрытых коррозионных очагов, которые могут стать центрами разрушения после начала работ. Если коррозия затронула более 30% толщины стенки лонжерона в зоне предполагаемого усиления, простая вставка не решит проблему — потребуется вырезка поврежденного участка.

Тип нагрузки	Зона риска	Рекомендуемая схема
Перевозка сыпучих грузов	Задняя консоль, рессоры	Внутренняя вставка + наружный пояс
Работа с КМУ	Пространство за кабиной	Усиленные лонжероны (замена)
Тягач с полуприцепом	Седельно-сцепное устройство	Локальное усиление под пластинами

Диагностика скрытых дефектов

Для обнаружения микротрещин, невидимых невооруженным глазом, применяют метод капиллярной дефектоскопии или магнитопорошковый контроль. Сначала поверхность рамы очищают до металлического состояния, затем обезжиривают и обрабатывают проявителем, который вытягивает краску из мельчайших трещин. Это позволяет точно определить длину повреждения и спланировать зону усиления с запасом 200-300 мм в каждую сторону от дефекта.

Особое внимание следует уделить состоянию заклепочных соединений, если рама не цельносварная. Расшатывающиеся заклепки свидетельствуют о том, что узел работает на срез, и усиление должно включать установку дополнительных накладок для перераспределения нагрузки. Замена заклепок на болты высокой прочности (класс 10.9 и выше) в зонах усиления часто является необходимым требованием.

Если рама имеет изгиб («винт»), перед усилением необходимо выполнить правку на гидравлическом стенде. Усиление искривленной рамы может зафиксировать напряжения, и металл продолжит «гулять», что приведет к быстрому усталостному разрушению сварных швов. Геометрия рамы должна быть восстановлена до заводских допусков.

Интересные факты

Вот несколько интересных фактов о усилении рамы КамАЗ:

Использование высокопрочных материалов: Для усиления рамы КамАЗ часто применяются специальные высокопрочные стали и композитные материалы. Это позволяет значительно увеличить прочность конструкции без значительного увеличения веса, что особенно важно для грузовых автомобилей, работающих в тяжелых условиях.
Разнообразие схем усиления: Существует множество схем усиления рамы, включая использование дополнительных вставок, поперечных и продольных балок. Каждая схема разрабатывается в зависимости от специфики эксплуатации автомобиля, например, для работы в условиях бездорожья или при перевозке тяжелых грузов.
Технология монтажа: Процесс монтажа усилений рамы включает в себя не только сварку, но и использование болтовых соединений, что позволяет облегчить демонтаж и замену элементов в случае необходимости. Современные технологии, такие как лазерная резка и роботизированная сварка, обеспечивают высокую точность и качество соединений, что критически важно для долговечности конструкции.

Технология подбора материалов и профилей для вставок

Ключевым аспектом модернизации является правильный выбор профиля для усиливающей вставки. Наиболее часто применяются швеллеры, двутавры или трубы с прямоугольным сечением. Выбор зависит от того, какую жесткость необходимо увеличить: на изгиб или на кручение. Для лонжеронов Камаз наиболее распространена схема, в которой швеллер устанавливается внутрь существующего профиля.

Толщина стенки вставки должна рассчитываться с учетом остаточной толщины основного лонжерона. Если оригинальная рама истончилась из-за коррозии, вставка должна компенсировать эту потерю с запасом. Однако не следует делать вставку слишком толстой, так как это увеличивает общую массу автомобиля и снижает его грузоподъемность без значительного прироста прочности.

Для вставок используется низколегированная конструкционная сталь с высокой пластичностью и ударной вязкостью. Обычная сталь Ст3 может не выдержать динамических нагрузок при низких температурах, становясь хрупкой. Применение сталей типа 09Г2С или 17Г1С обеспечивает надежность в широком диапазоне температур, что крайне важно для эксплуатации грузовиков.

При выборе размеров необходимо учитывать технологические зазоры для сварки. Вставка должна плотно входить в лонжерон, но без натяжения, которое может вызвать дополнительные напряжения. Оптимальный зазор составляет 1-2 мм по периметру для качественного провара корня шва и заполнения его сварочным материалом.

Длина вставки определяется на основе эпюры изгибающих моментов. Для задней тележки Камаз зона максимальных напряжений простирается от переднего края задней рессоры до заднего края передней рессоры балансира. Усиливающая вставка должна перекрывать эту зону с запасом, уходя в области с меньшими напряжениями, чтобы обеспечить плавное нарастание жесткости.

Сравнение методов усиления

Существует два основных метода усиления: вварка вставки внутрь лонжерона и приварка профиля снаружи (накладка). Внутреннее усиление предпочтительнее с механической точки зрения, так как увеличивает момент инерции сечения, не изменяя внешние размеры рамы. Это позволяет сохранить оригинальные точки крепления агрегатов и кузова.

Наружное усиление применяется, когда доступ к внутренней полости лонжерона затруднен или он сильно деформирован. В этом случае профиль приваривается к внешней стороне. Недостатком данного метода является смещение центра тяжести сечения и необходимость переваривания всех кронштейнов, крепящихся к внешней части рамы.

Внутренняя вставка сохраняет размеры рамы и точки крепления навесного оборудования.
Наружная накладка проще в установке, но требует доработки крепежных элементов.
Комбинированный метод обеспечивает максимальную прочность, но является наиболее трудоемким.
Использование трубчатых вставок эффективно против скручивания, но усложняет процесс стыковки.

При выборе метода важно учитывать доступность для сварки. Качественно проварить внутреннюю вставку по всему периметру без специального оборудования и доступа с торцов рамы невозможно. Поэтому часто используется схема, при которой вставка приваривается только по торцам и через технологические отверстия, что требует высокой квалификации сварщика.

⚠️ Внимание: При использовании наружных накладок категорически запрещается приваривать их только по краям. Необходимы прерывистые швы или шахматный порядок, чтобы избежать коробления рамы из-за термических напряжений.

Экономическая целесообразность также имеет значение. Полная замена лонжеронов на усиленные (например, от Камаз-6520 на раму 5320) может оказаться более выгодной и надежной, чем кустарное усиление, особенно при большом объеме работ. Однако для локального ремонта вставки остаются единственным разумным вариантом.

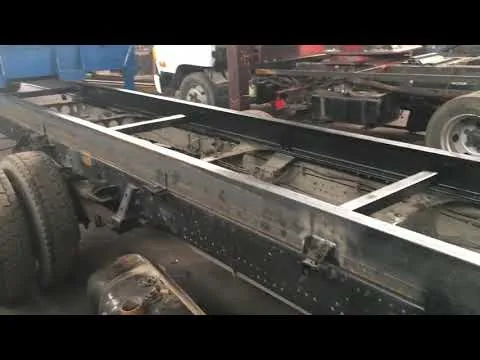

Процесс монтажа и технология сварочных работ

Монтаж усилительных вставок начинается с демонтажа всех компонентов, которые могут затруднить доступ к раме: это баки, аккумуляторы, элементы подвески и кузова. Раму необходимо полностью освободить и очистить от загрязнений, масла и ржавчины. Качество подготовки поверхности напрямую влияет на качество сварного соединения и долговечность ремонта.

После подготовки лонжерона осуществляется примерка вставки. Профиль обрезается до нужного размера с учетом скосов кромок для сварки (разделка кромок под углом 30-45 градусов обеспечивает глубокое проваривание). Вставка помещается внутрь лонжерона и фиксируется с помощью струбцин или временных прихваток.

Сварка производится в среде защитного газа (полуавтомат) или с использованием ручных дуговых электродов с основным покрытием. Предпочтение отдается полуавтоматической сварке, так как она обеспечивает меньшее тепловое воздействие и более стабильное качество шва. Сварка выполняется короткими валиками (10-15 мм) в разброс, чтобы избежать перегрева металла и изменения его структуры.

Режим сварки (примерный):

Ток: 180-220 А
Напряжение: 22-26 В
Скорость подачи проволоки: 3-5 м/мин
Диаметр проволоки: 1.0-1.2 мм

Важно соблюдать последовательность наложения швов. Сначала провариваются торцы вставки, затем выполняются швы через технологические отверстия или по кромкам. Не следует варить шов «за один проход» по всей длине — это может привести к значительному термическому короблению и образованию трещин в околошовной зоне.

После завершения сварочных работ швы очищаются от шлака и брызг. Проводится повторный визуальный контроль и, при необходимости, проверка с использованием ультразвука или магнитного метода. Поверхность рамы в зоне работ обезжиривается и обрабатывается антикоррозийным грунтом и финишной эмалью.

Особенности работы с различными моделями

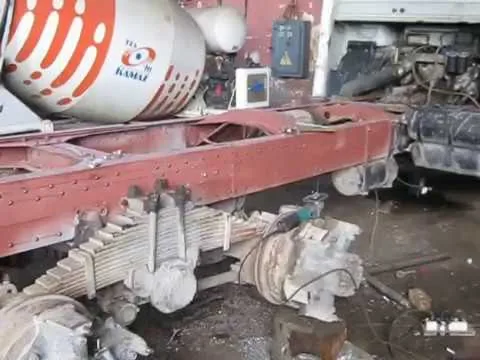

Рамы моделей Камаз-5320 и 53212 имеют клепаную конструкцию лонжеронов с вставками. При их усилении часто необходимо высверливать заклепки, устанавливать вставки и применять высокопрочные болтовые соединения. Сварка к клепаным элементам требует осторожности, чтобы не повредить материал заклепок.

В отличие от них, рама Камаз-65115 и современные модели серии 5490 обладают сварной конструкцией, что значительно упрощает процесс вваривания вставок. Однако к ним предъявляются более строгие требования к точности геометрии, так как рамы изготовлены из высокопрочных сталей, подверженных перегреву. Избыточный нагрев может снизить прочность стали в зоне термического воздействия.

При усилении рам для установки крана-манипулятора (КМУ) часто требуется добавление дополнительных поперечин. Эти поперечины привариваются исключительно к вертикальным стенкам лонжеронов и никогда не соединяются с горизонтальными полками, чтобы не нарушить работу рамы на скручивание. Конструкция поперечин должна эффективно передавать усилие от крана на всю ширину рамы.

Параметр	Ручная дуговая (ММА)	Полуавтомат (MIG/MAG)
Производительность	Низкая	Высокая
Качество шва	Среднее (зависит от квалификации сварщика)	Высокое и стабильное
Термическое воздействие	Высокое	Умеренное

Финишная обработка и защита от коррозии

После завершения механических работ и остывания металла необходимо провести антикоррозийную обработку. Сварные швы и зоны термического воздействия наиболее подвержены ржавчине. Пренебрежение этим этапом может свести на нет все усилия по укреплению, так как коррозия быстро разрушает даже самые прочные конструкции.

Первым этапом является механическая очистка швов и прилегающих зон до металлического блеска. Нужно удалить окалину, металлические брызги и остатки ржавчины. Поверхность должна быть гладкой, без острых краев и наплывов, которые могут стать местами скопления влаги.

Затем производится обезжиривание поверхности с помощью растворителя. На подготовленную поверхность наносится эпоксидный грунт, который обеспечивает хорошую адгезию и первичную защиту. Грунт должен полностью покрывать металл, включая труднодоступные участки и внутренние полости, если есть доступ.

Финальное покрытие выполняется износостойкой эмалью, устойчивой к ударам от гравия и воздействию горюче-смазочных материалов. В местах с повышенным трением (где рама соприкасается с элементами крепления кузова) рекомендуется использовать полимерные накладки или мастики. Регулярная мойка рамы от реагентов и грязи поможет продлить срок службы усиления.

Типичные ошибки

Приварка вставки «сплошняком» по всей длине приводит к перегреву металла, изменению его структуры (отпуску) и деформации рамы. Правильный подход: выполнять сварку короткими участками в разброс, позволяя металлу остывать между проходами.
Применение обычной конструкционной стали (Ст3) для вставок не выдерживает нагрузки, для которых усиливается рама, что может привести к разрушению или разрыву шва. Правильный выбор: использовать низколегированные стали (09Г2С) соответствующей толщины.
Недостаточная подготовка кромок и зазоров — сварка «внахлест» без качественного провара корня шва создает лишь видимость прочности, и под нагрузкой шов может разойтись. Правильный подход: выполнять разделку кромок и обеспечивать качественный провар корня.
Усиление только одной стороны рамы приводит к перекосу и скручиванию, что может вызвать новые разрушения. Правильное решение: симметрично усиливать оба лонжерона.

Ошибки в сварочной технологии, такие как использование влажных электродов или сварка на сквозняке, могут привести к образованию пор в шве. Поры уменьшают площадь рабочего сечения металла и становятся местами возникновения трещин. Поэтому соблюдение технологии критически важно не только для эстетики, но и для безопасности.

Неправильный расчет длины вставки также является распространенной ошибкой. Слишком короткая вставка создает резкий переход жесткости, что может привести к поломке рамы сразу за ее торцом. Слишком длинная вставка добавляет лишний вес конструкции. Точка окончания вставки должна находиться в зоне с минимальными напряжениями.

⚠️ Внимание: После усиления рамы и установки тяжелого оборудования необходимо повторно отрегулировать схождение колес и проверить углы установки кабины. Изменение жесткости рамы может повлиять на геометрию подвески.

Эксплуатация усиленной рамы и контроль состояния

Усиленная рама требует особого внимания в процессе эксплуатации. В первые 1000-2000 км после ремонта рекомендуется ежедневно проверять сварные швы и зоны усиления. Появление микротрещин в краске или ржавчины в швах указывает на наличие проблем, которые необходимо устранить незамедлительно.

Регулярная проверка и подтяжка крепежных элементов (стремянок, болтов, удерживающих кронштейны) обязательны, так как после усиления жесткости нагрузки на крепежные детали могут измениться. Ослабление стремянок рессор на усиленной раме недопустимо, так как это влияет на работу лонжерона при изгибе.

При эксплуатации в зимний период следует избегать резких ударных нагрузок на холодную раму, даже если она усилена. Металл при низких температурах теряет пластичность, и риск хрупкого разрушения возрастает, особенно в области сварных швов. Прогрев техники перед началом работы обязателен.

Соблюдение весовых ограничений, даже на усиленной раме, увеличивает срок службы других узлов автомобиля: двигателя, трансмиссии и тормозов. Усиление рамы не означает, что остальные агрегаты стали более мощными, поэтому комплексный подход к модернизации остается важным.

В заключение, качественно выполненное усиление рамы превращает стандартный грузовик в надежный инструмент для тяжелых работ. Правильный выбор материалов, соблюдение технологии сварки и регулярный контроль позволяют избежать проблем с «лопанием» рамы и сосредоточиться на выполнении транспортных задач. Это инвестиция в безопасность и долговечность техники.

Методы расчета нагрузки на усиленную раму

Для успешного усиления рамы Камаз необходимо провести тщательный расчет нагрузки, который позволит определить, какие элементы конструкции требуют дополнительной прочности и как именно следует их усиливать. В этом разделе рассмотрим основные методы расчета нагрузки на усиленную раму, а также факторы, влияющие на эти нагрузки.

Первым шагом в расчете нагрузки является определение всех возможных воздействий, которым будет подвергаться рама. К ним относятся:

Динамические нагрузки: возникают при движении автомобиля, включая ускорение, торможение и повороты. Эти нагрузки могут значительно варьироваться в зависимости от условий эксплуатации и состояния дорожного покрытия.
Статические нагрузки: включают вес самого автомобиля, грузов, которые он перевозит, а также дополнительные элементы, такие как кузов, оборудование и т.д.
Ударные нагрузки: возникают при преодолении неровностей на дороге, таких как ямы или выбоины. Эти нагрузки могут быть кратковременными, но их величина может превышать статические и динамические нагрузки.

Для более точного расчета нагрузки на раму можно использовать следующие методы:

Метод конечных элементов (МКЭ): это численный метод, который позволяет моделировать поведение конструкции под воздействием различных нагрузок. С помощью специализированного программного обеспечения можно создать модель рамы и провести анализ ее прочности, выявив наиболее уязвимые места.
Анализ по стандартам: существуют различные стандарты и рекомендации, которые описывают методы расчета нагрузок для грузовых автомобилей. Например, можно использовать методику, основанную на расчетах, предусмотренных ГОСТами или международными стандартами.
Экспериментальные методы: в некоторых случаях целесообразно провести испытания на образцах рамы, чтобы определить ее прочностные характеристики. Это может включать статические и динамические испытания, которые позволят получить реальные данные о поведении рамы под нагрузкой.

При проведении расчетов также необходимо учитывать следующие факторы:

Материалы: свойства материалов, из которых изготовлена рама, играют ключевую роль в ее прочности. Например, сталь различной марки имеет разные механические характеристики, что влияет на расчет нагрузки.
Конструкция рамы: геометрия и конструктивные особенности рамы также влияют на ее способность воспринимать нагрузки. Углы, соединения и наличие ребер жесткости могут существенно изменить распределение нагрузок.
Условия эксплуатации: климатические условия, типы дорог и режимы эксплуатации (городские, загородные, бездорожье) также должны быть учтены при расчете.

Таким образом, расчет нагрузки на усиленную раму Камаз является многогранной задачей, требующей комплексного подхода и учета множества факторов. Правильный расчет позволит не только увеличить срок службы рамы, но и обеспечить безопасность эксплуатации автомобиля в различных условиях.

Влияние условий эксплуатации на выбор схемы

При выборе схемы усиления рамы Камаз необходимо учитывать множество факторов, связанных с условиями эксплуатации автомобиля. Эти факторы могут существенно влиять на прочность и долговечность конструкции, а также на ее способность справляться с нагрузками, возникающими в процессе работы.

Первым и, пожалуй, самым важным аспектом является тип эксплуатации автомобиля. Для грузовых автомобилей, работающих в тяжелых условиях, таких как строительные площадки или карьерные работы, требуется более жесткая схема усиления. В таких случаях часто применяются дополнительные вставки и ребра жесткости, которые распределяют нагрузки по всей длине рамы и предотвращают ее деформацию.

Вторым фактором является климатическая зона, в которой будет эксплуатироваться Камаз. В условиях низких температур и повышенной влажности металл может подвергаться коррозии, что требует использования антикоррозийных покрытий и более прочных материалов для усиления рамы. В таких случаях рекомендуется использовать схемы, которые обеспечивают защиту от воздействия внешней среды, например, с использованием оцинкованных вставок.

Третий аспект — это тип груза, который будет перевозиться. Если автомобиль будет использоваться для транспортировки тяжелых и негабаритных грузов, то схема усиления должна быть адаптирована под эти условия. Например, для перевозки строительных материалов или оборудования могут потребоваться дополнительные элементы, такие как усиленные поперечины или специальные крепления, которые обеспечат надежную фиксацию груза и предотвратят его смещение во время движения.

Кроме того, стоит учитывать и дорожные условия, по которым будет передвигаться автомобиль. На плохих дорогах с большим количеством ям и неровностей рама испытывает дополнительные нагрузки, что также требует применения более надежных схем усиления. В таких случаях целесообразно использовать конструкции с увеличенной жесткостью и дополнительными элементами, которые помогут снизить риск повреждения рамы.

Наконец, не стоит забывать о сроке службы автомобиля и его техническом состоянии. Если рама уже имеет повреждения или коррозию, то выбор схемы усиления должен быть основан на необходимости восстановления прочности конструкции. В таких случаях может потребоваться комплексный подход, включающий не только усиление, но и полную замену поврежденных участков рамы.

Таким образом, выбор схемы усиления рамы Камаз должен основываться на тщательном анализе всех вышеперечисленных факторов. Это позволит обеспечить надежность и долговечность конструкции, а также повысить безопасность эксплуатации автомобиля в различных условиях.

Проверка качества выполненных работ

Проверка качества выполненных работ по усилению рамы Камаз является важным этапом, который позволяет гарантировать надежность и долговечность конструкции. Этот процесс включает в себя несколько ключевых аспектов, которые необходимо учитывать для достижения высоких стандартов качества.

Первым шагом в проверке качества является визуальный осмотр. Необходимо тщательно проверить все места соединений, сварные швы и участки, где были установлены вставки. Визуальный контроль позволяет выявить явные дефекты, такие как трещины, недостатки в сварке или неправильное расположение вставок. Особое внимание следует уделить местам, где рама подвергается максимальным нагрузкам, таким как задняя и передняя части.

Следующим этапом является проверка геометрии рамы. Для этого используются специальные инструменты, такие как нивелиры и рулетки. Необходимо убедиться, что рама не имеет деформаций и соответствует заводским параметрам. Неправильная геометрия может привести к неравномерному износу компонентов автомобиля и ухудшению его управляемости.

Также важно провести испытания на прочность. Для этого можно использовать метод статической нагрузки, при котором на раму устанавливаются специальные грузы, имитирующие рабочие условия. В процессе испытаний необходимо следить за поведением рамы и фиксировать любые изменения, такие как прогибы или деформации. Если рама выдерживает нагрузки без видимых изменений, это свидетельствует о качестве выполненных работ.

Кроме того, рекомендуется провести контроль сварных швов с помощью неразрушающих методов, таких как ультразвуковая или магнитно-порошковая дефектоскопия. Эти методы позволяют выявить скрытые дефекты, которые могут не быть видимыми при визуальном осмотре, но могут существенно повлиять на прочность конструкции.

Не менее важным аспектом является проверка качества используемых материалов. Все вставки и дополнительные элементы должны соответствовать установленным стандартам и требованиям. Для этого необходимо запросить сертификаты качества у поставщиков и убедиться, что все материалы прошли соответствующие испытания.

В заключение, проверка качества выполненных работ по усилению рамы Камаз требует комплексного подхода и внимательного отношения к деталям. Только при соблюдении всех вышеперечисленных этапов можно гарантировать, что усиленная рама будет надежной и безопасной в эксплуатации, что в свою очередь обеспечит долгий срок службы автомобиля и его высокую производительность.
