Ремонт рамы грузовика КАМАЗ — задача, требующая высокой квалификации и точности, так как от качества сварки зависит не только долговечность автомобиля, но и безопасность его эксплуатации. В данной статье мы подробно рассмотрим технологию правильной сварки лонжеронов, включая выбор электродов, методы усиления конструкции, последовательность выполнения работ и распространенные ошибки, которые могут возникнуть в процессе. Эта информация будет полезна как профессиональным сварщикам, так и владельцам КАМАЗа, стремящимся самостоятельно выполнить ремонт и продлить срок службы своего транспортного средства.
Подготовительные работы и дефектовка рамы
Работы следует начинать с тщательной мойки и очистки рамы от загрязнений, масла и антикоррозийных покрытий. Качественная подготовка поверхности — ключевой этап, так как даже незначительные загрязнения могут привести к образованию пор в шве и снижению его прочности. Рекомендуется применять пескоструйную обработку или механическую зачистку до металлического блеска в области ремонта и соседних участках.
После очистки необходимо провести детальный визуальный осмотр и дефектовку всей конструкции. Трещины могут углубляться в металл или распространяться по скрытым полкам лонжерона, поэтому поверхностного осмотра может быть недостаточно. Для выявления скрытых дефектов используют методы капиллярного контроля или магнитопорошковой дефектоскопии, что позволяет точно определить границы повреждений.
Если обнаружена сквозная трещина, следует просверлить ее концы сверлом диаметром 10-12 мм. Эта процедура снимает напряжение в металле на вершине трещины и предотвращает ее дальнейшее распространение во время сварки. Просверливание выполняется строго перпендикулярно плоскости детали до выхода сверла с обратной стороны.
Затем переходим к процессу разделки кромок под сварку. Толщина лонжеронов КАМАЗ обычно составляет 8 мм и более, что требует обязательной V-образной или X-образной разделки кромок под углом 45-50 градусов. Если фаска не будет снята, провар корня шва окажется неполным, и соединение не сможет выдерживать расчетные нагрузки. Обработку кромок осуществляют с помощью углошлифовальной машинки с зачистным кругом.
Оценка состояния металла и выбор метода ремонта
В зависимости от типа повреждений выбирается подходящий способ восстановления: это может быть заварка трещины, установка заплатки или полная замена части лонжерона. Если имеются многочисленные очаги коррозии или глубокие питтинги, локальная заварка нецелесообразна, так как металл в окружающих областях уже утратил свои механические характеристики. В таких случаях необходимо вырезать поврежденный участок и вварить новую вставку из материала, аналогичного оригиналу.
Перед началом работ важно оценить геометрию рамы. Если лонжероны смещены или искривлены из-за усталостных деформаций, сначала следует выправить их с использованием гидравлического оборудования. Сварка искривленных элементов может привести к образованию остаточных напряжений, что вызовет новые разрушения сразу после начала эксплуатации.
| Этап сварки | Описание процесса | Рекомендации |
|---|---|---|
| Подготовка деталей | Очистка и выравнивание сварочных поверхностей | Использовать шлифовальные инструменты и растворители |
| Выбор сварочного процесса | Определение метода сварки (MIG, TIG, дуговая) | Учитывать тип материала и толщину |
| Настройка оборудования | Регулировка параметров сварки (ток, напряжение) | Проверять настройки перед началом |
| Техника сварки | Правильное ведение сварочной дуги | Держать равномерное расстояние и угол |
| Контроль качества | Проверка швов на наличие дефектов | Использовать визуальный осмотр и ультразвуковую диагностику |
Интересные факты
Вот несколько интересных фактов о технологии сварки рам КАМАЗ:
Использование роботизированных систем: На современных заводах КАМАЗ активно применяются роботизированные сварочные установки, которые обеспечивают высокую точность и качество сварки. Это позволяет значительно сократить время на производство и уменьшить количество дефектов, что критично для надежности грузовиков.
Специальные сварочные материалы: Для сварки рам КАМАЗ используются специальные легированные стали, которые обладают высокой прочностью и устойчивостью к коррозии. Это позволяет раме выдерживать большие нагрузки и продлевает срок службы автомобиля в тяжелых условиях эксплуатации.
Контроль качества: В процессе сварки рам КАМАЗ применяется многоуровневая система контроля качества, включая ультразвуковую и рентгенографическую диагностику. Это позволяет выявлять скрытые дефекты и гарантировать, что каждая рама соответствует строгим стандартам безопасности и надежности.
Технология сварки и выбор расходных материалов

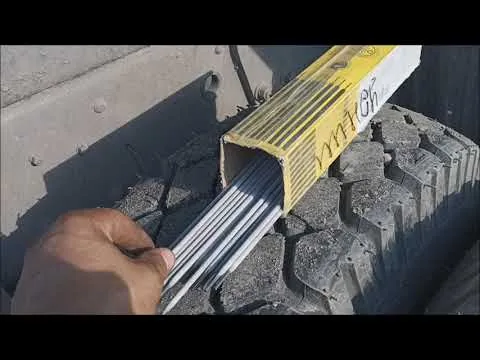

Основным способом восстановления рам грузовых автомобилей является дуговая сварка с использованием покрытых электродов (MMA) или в среде защитных газов (MIG/MAG). Для рам КАМАЗ чаще всего применяется ручная дуговая сварка, так как она позволяет работать в сложных условиях и обеспечивает глубокое проникновение шва. Важно правильно выбрать сварочные материалы, которые должны соответствовать марке стали рамы.
Рама КАМАЗ изготавливается из низколегированной стали марок 09Г2С, 10Г2С или их аналогов, обладающих пределом текучести не менее 345 МПа. Использование стандартных электродов для конструкционных сталей (например, АНО-4 или УОНИ-13/55 без специальной обработки) недопустимо, так как прочность шва может значительно отличаться от прочности основного металла, что приводит к неравномерному распределению нагрузок. Наилучшим вариантом являются электроды с основным покрытием, которые обеспечивают высокую ударную вязкость шва при низких температурах.
Перед использованием электроды необходимо прокалить в печи при температуре 300-350 градусов Цельсия в течение 1-2 часов. Это позволяет удалить влагу из покрытия, предотвращая насыщение шва водородом и образование пор. Игнорирование процесса сушки электродов — одна из распространенных причин возникновения холодных трещин в области сварного соединения.
Режимы сварки и техника наложения швов
Сварочный ток выбирается в зависимости от диаметра электрода и положения шва. Для электродов диаметром 4 мм, часто используемых при сварке рам, рекомендуется ток в диапазоне 140-180 Ампер. Сварку следует выполнять с короткой дугой, избегая поперечных колебаний или ограничивая их до минимума, чтобы обеспечить узкую зону термического воздействия.
При сварке толстых металлов (более 10 мм) применяется многослойная техника. Каждый новый слой накладывается только после полного остывания и очистки предыдущего от шлака. Эта методика позволяет термически обрабатывать предыдущие слои с помощью тепла последующих, что улучшает структуру металла шва и снижает внутренние напряжения.
Особое внимание следует уделить качеству провара корня шва. Если нет доступа с обратной стороны, можно использовать подкладку из меди или графита, либо выполнять сварку с полным проплавлением в воздухе (что требует высокой квалификации сварщика). Непровар корня — серьезный дефект, который может превратить соединение в источник напряжений.
Усиление рамы и установка заплаток
Если трещина возникла из-за постоянных перегрузок или конструктивных особенностей модели, простая заварка может быть недостаточной. В таких случаях необходимо усиление проблемной области с помощью приварки дополнительных накладок (заплаток). Обычно толщина накладки составляет 0,7-0,8 от толщины основного лонжерона, но не менее 6 мм.
Накладка должна перекрывать зону ремонта с запасом не менее 100-150 мм с каждой стороны. Форма заплатки должна быть округлой, без острых углов, так как они могут стать концентраторами напряжений. Углы прямоугольной заплатки обязательно должны быть скруглены радиусом не менее 20 мм.
Крепление усиливающих элементов может осуществляться как сваркой, так и с использованием высокопрочных болтовых соединений. Болтовой метод предпочтителен в зонах с высокими динамическими нагрузками, так как он позволяет избежать термического воздействия на основной металл. Однако для рам КАМАЗ чаще используется комбинированный метод: прихватка сваркой и окончательное крепление болтами или полная обварка по периметру с соблюдением шахматного порядка.
Параметры усиливающих элементов
Материал для заплаток должен совпадать с материалом рамы или иметь схожие механические свойства. Не рекомендуется использовать обычную конструкционную сталь (Ст3) для усиления рам из низколегированной стали, так как различия в пластичности могут привести к отсоединению накладки. Оптимальным вариантом являются листы из стали 09Г2С.
| Параметр | Значение / Требование |
|---|---|
| Материал накладки | Сталь 09Г2С, 10Г2С или аналогичные |
| Толщина накладки | 6-10 мм (в зависимости от лонжерона) |
| Перекрытие трещины | Не менее 100 мм с каждой стороны |
| Радиус скругления углов | Не менее 20 мм |
При установке накладок на полки лонжерона следует избегать заваривания технологических отверстий, если они предусмотрены проектом. Также важно не создавать жесткие замкнутые контуры, которые могут мешать естественным деформациям рамы при скручивании. Зазор между накладкой и рамой должен быть минимальным, но достаточным для качественного провара.
Термическая обработка и финишные операции
Завершающим и ключевым этапом является термическая обработка сварного соединения. В процессе сварки металл в области шва и вокруг него подвергается воздействию высоких температур, после чего быстро остывает. Это приводит к образованию закалочных структур и возникновению остаточных напряжений. Отпуск металла помогает устранить эти напряжения и улучшить пластичность шва.
Для рамы КАМАЗ рекомендуется осуществлять местный нагрев сварочной зоны до температуры 600-650 градусов Цельсия с последующим медленным охлаждением. Нагрев можно выполнять с использованием газовых горелок, индукционных нагревателей или угольных электродов, контролируя температуру с помощью термопар или термических карандашей. Время выдержки зависит от толщины металла и обычно составляет 1 час на каждые 25 мм толщины.
После завершения охлаждения необходимо провести зачистку шва. Усиление (валик шва) не должно значительно выступать над поверхностью основного металла, чтобы не образовывать резкую ступеньку. Переход от шва к основному металлу должен быть плавным, с углом перехода не более 10 градусов. Это снижает концентрацию напряжений в области перехода.
Контроль качества сварного соединения
После завершения всех операций проводится окончательная проверка качества. Визуально-измерительный контроль помогает выявить поверхностные недостатки, такие как подрезы, поры, свищи и неравномерная чешуйчатость. Глубина подрезов не должна превышать 0,5 мм, а их длина определяется техническими условиями.
Для критически важных узлов может потребоваться ультразвуковой контроль (УЗК) или радиографический контроль. Эти методы позволяют оценить внутреннюю структуру сварного шва. Отсутствие внутренних дефектов, таких как непровары, трещины и шлаковые включения, гарантирует надежность ремонта. Результаты проверки фиксируются в дефектной ведомости.
| Метод контроля | Выявляемые дефекты |
|---|---|
| Визуальный (ВИК) | Подрезы, поры, чешуйчатость, геометрия шва |
| Капиллярный (ПВК) | Микротрещины на поверхности |
| Ультразвуковой (УЗК) | Внутренние непровары, трещины, включения |
Типичные ошибки при ремонте рамы
Анализ аварийных ситуаций и повторных ремонтов выявляет распространенные ошибки, возникающие при восстановлении рам грузовиков. Избежание этих ошибок напрямую влияет на срок службы отремонтированного узла.
- Использование электродов без предварительной прокалки приводит к насыщению шва водородом, что может вызвать образование холодных трещин сразу после остывания или в процессе эксплуатации. Правильный подход: прокаливать электроды согласно рекомендациям производителя.
- Отсутствие разделки кромок — попытка заварить трещину «поверхностно» без снятия фаски. В результате шов не имеет провара корня и работает только на отрыв, что приводит к быстрому разрушению. Правильный подход: обязательно снимать фаску под углом 45 градусов.
- Резкое охлаждение шва — использование воды для охлаждения или работа на морозе без предварительного подогрева. Это вызывает закалку околошовной зоны, что делает металл хрупким. Правильный подход: обеспечивать медленное остывание и при необходимости укрывать теплоизоляционным материалом.
- Приварка заплаток «сплошняком» без учета возможных деформаций создает жесткий контур, который не позволяет раме работать на скручивание. Правильный подход: использовать прерывистые швы или комбинировать сварку с болтовыми соединениями.
Ремонт рамы КАМАЗ — сложный технологический процесс, требующий высокой квалификации сварщика и строгого соблюдения всех норм. Экономия на материалах или упрощение технологии недопустимы, так как рама является основой безопасности автомобиля. Качественно выполненный ремонт с соблюдением всех этапов позволяет восстановить ресурс узла практически до заводских показателей.
Регулярный осмотр рамы в процессе эксплуатации помогает своевременно выявить начинающиеся дефекты и устранить их на ранней стадии, что позволяет избежать дорогостоящего ремонта в будущем.
Соблюдение технологии, правильный выбор материалов и контроль качества на каждом этапе — залог успешного восстановления несущей способности грузовика. Игнорирование даже одного из этапов может свести на нет все усилия и привести к повторной поломке в самый неподходящий момент.
Безопасность при выполнении сварочных работ
Безопасность при выполнении сварочных работ является одним из самых важных аспектов, который необходимо учитывать на всех этапах процесса. Сварка рамы КАМАЗ требует высокой концентрации и соблюдения всех мер предосторожности, чтобы избежать несчастных случаев и обеспечить качество выполняемой работы.
Первым шагом к обеспечению безопасности является использование индивидуальных средств защиты (ИПЗ). Работники должны быть обеспечены защитными очками или масками, которые защищают глаза и лицо от яркого света и искр, возникающих в процессе сварки. Специальные сварочные перчатки и защитная одежда из огнеупорных материалов также необходимы для предотвращения ожогов и травм.
Важно также обеспечить хорошую вентиляцию в рабочем помещении. Сварка может выделять вредные газы и пары, которые могут негативно сказаться на здоровье сварщика. Поэтому рекомендуется проводить работы в хорошо проветриваемых помещениях или использовать вытяжные системы, которые помогут удалить вредные вещества из воздуха.
Перед началом сварочных работ необходимо тщательно проверить оборудование. Все сварочные аппараты должны быть исправны, а электрические соединения — надежными. Важно также убедиться, что рабочая зона свободна от горючих материалов и предметов, которые могут вызвать пожар. Наличие огнетушителей и средств первой помощи в зоне сварки является обязательным требованием.
При выполнении сварочных работ следует соблюдать правила электробезопасности. Работник должен быть обучен правильному обращению с электрическими инструментами и знать, как действовать в случае возникновения короткого замыкания или других аварийных ситуаций. Использование защитных устройств, таких как диэлектрические перчатки и обувь, также поможет снизить риск поражения электрическим током.
Кроме того, важно проводить регулярные инструктажи по безопасности и обучать сотрудников правилам поведения в случае возникновения чрезвычайных ситуаций. Знание алгоритма действий при пожаре, утечке газа или других авариях поможет минимизировать последствия и сохранить здоровье работников.
Наконец, следует помнить, что безопасность — это не только соблюдение правил, но и культура труда. Каждый работник должен осознавать свою ответственность за собственную безопасность и безопасность окружающих. Создание безопасной рабочей среды требует совместных усилий всех членов команды и постоянного контроля за выполнением установленных норм и правил.
Использование средств индивидуальной защиты
При выполнении сварочных работ на раме КАМАЗ, соблюдение правил безопасности и использование средств индивидуальной защиты (СИЗ) являются неотъемлемой частью процесса. Сварка — это высокоопасный вид деятельности, который может привести к серьезным травмам и заболеваниям, если не соблюдать необходимые меры предосторожности.
Первым и самым важным элементом СИЗ для сварщиков является защитная маска или щиток. Они должны быть оснащены фильтрами, которые защищают глаза от яркого света и вредного ультрафиолетового излучения, возникающего при сварке. Использование маски с автоматическим затемнением позволяет сварщику сосредоточиться на работе, не отвлекаясь на необходимость вручную регулировать уровень затемнения.
Кроме того, сварщики должны носить специальную защитную одежду, которая изготовлена из огнеупорных материалов. Это может быть комбинезон или куртка и брюки, которые защищают кожу от искр, брызг расплавленного металла и высоких температур. Важно, чтобы одежда была свободной, но не слишком объемной, чтобы не мешать движению.
Защита рук также играет ключевую роль в процессе сварки. Сварщики должны использовать специальные перчатки, которые обеспечивают защиту от тепла и механических повреждений. Перчатки должны быть изготовлены из прочных материалов, таких как кожа, и иметь хорошую термостойкость.
Не менее важным элементом является защита дыхательных путей. В процессе сварки выделяются вредные газы и пары, которые могут негативно сказаться на здоровье сварщика. Поэтому рекомендуется использовать респираторы или маски с фильтрами, которые способны задерживать вредные вещества. Важно также обеспечить хорошую вентиляцию рабочего места, чтобы минимизировать концентрацию вредных газов в воздухе.
Наконец, не следует забывать о защите слуха. При выполнении сварочных работ могут возникать громкие звуки, особенно если используются дополнительные инструменты, такие как шлифовальные машины. Использование берушей или наушников поможет защитить слух сварщика от возможных повреждений.
Соблюдение всех этих мер безопасности и использование средств индивидуальной защиты не только обеспечивает безопасность сварщика, но и способствует повышению качества выполняемых работ. Поэтому каждый сварщик должен осознавать важность применения СИЗ и строго следовать установленным нормам и правилам.
Обслуживание и уход за сварочным оборудованием
Обслуживание и уход за сварочным оборудованием являются важными аспектами, которые напрямую влияют на качество сварки и долговечность самого оборудования. Правильное обслуживание позволяет избежать множества проблем, связанных с работой сварочных аппаратов, и обеспечивает безопасность на рабочем месте.
Первым шагом в уходе за сварочным оборудованием является регулярная проверка его состояния. Это включает в себя осмотр всех компонентов, таких как кабели, электроды, горелки и другие элементы. Необходимо убедиться, что нет видимых повреждений, таких как трещины, изломы или коррозия. Если обнаружены дефекты, их следует устранить до начала работы.
Следующий важный аспект — это чистка оборудования. Сварочные аппараты и сопутствующие инструменты должны быть очищены от остатков сварочного материала, пыли и грязи. Для этого можно использовать специальные чистящие средства или просто протирать поверхности мягкой тканью. Особое внимание следует уделить вентиляционным отверстиям и фильтрам, которые могут забиваться и ухудшать работу аппарата.
Также необходимо регулярно проверять и заменять расходные материалы, такие как электроды и газовые баллоны. Использование качественных расходников не только улучшает качество сварки, но и продлевает срок службы оборудования. При замене электродов важно следить за их совместимостью с используемым аппаратом.
Не менее важным является контроль за настройками сварочного аппарата. Перед началом работы необходимо убедиться, что все параметры, такие как ток, напряжение и скорость подачи проволоки, установлены в соответствии с требованиями конкретного сварочного процесса. Неправильные настройки могут привести к дефектам сварного шва и повреждению оборудования.
Кроме того, стоит обратить внимание на условия эксплуатации сварочного оборудования. Оно должно использоваться в помещениях с хорошей вентиляцией, вдали от источников влаги и высокой температуры. Если оборудование используется на открытом воздухе, необходимо защищать его от дождя и снега, чтобы избежать короткого замыкания и других повреждений.
Наконец, важно проводить регулярные технические осмотры и профилактическое обслуживание сварочного оборудования. Это может включать в себя проверку электрических соединений, тестирование работоспособности системы охлаждения и замену изношенных деталей. Рекомендуется также вести журнал обслуживания, где фиксируются все проведенные работы и замены, что поможет отслеживать состояние оборудования и планировать его дальнейшее обслуживание.
Соблюдение всех этих рекомендаций позволит не только продлить срок службы сварочного оборудования, но и значительно повысить качество сварочных работ, что особенно важно при производстве рам для автомобилей КАМАЗ.
Профилактика и устранение неисправностей
Профилактика и устранение неисправностей в процессе сварки рамы КАМАЗ являются важными аспектами, которые напрямую влияют на качество и долговечность готового изделия. Для достижения оптимальных результатов необходимо учитывать несколько ключевых моментов.
Во-первых, регулярная проверка оборудования и инструментов, используемых для сварки, является обязательной. Это включает в себя осмотр сварочного аппарата, электродов, защитных средств и вспомогательных инструментов. Необходимо следить за состоянием кабелей, заземления и наличием необходимых расходных материалов. В случае обнаружения повреждений или износа, оборудование должно быть отремонтировано или заменено.
Во-вторых, важно контролировать параметры сварки, такие как ток, напряжение и скорость перемещения сварочного аппарата. Неправильные настройки могут привести к образованию дефектов, таких как поры, трещины или недостаточная прочность шва. Рекомендуется проводить регулярные замеры и тесты, чтобы убедиться, что все параметры находятся в пределах допустимых значений.
Третьим аспектом является подготовка поверхности, которая будет подвергаться сварке. Необходимо тщательно очистить металл от загрязнений, ржавчины и окалины, так как они могут стать причиной плохого соединения. Для этого можно использовать механические или химические методы очистки, в зависимости от степени загрязнения.
Четвертым важным моментом является контроль за температурным режимом во время сварки. Перегрев или недостаточный прогрев могут негативно сказаться на свойствах металла и привести к образованию дефектов. Рекомендуется использовать термометры или пирометры для мониторинга температуры в процессе сварки.
Если в процессе сварки возникают неисправности, такие как неправильное формирование шва или его недостаточная прочность, необходимо немедленно остановить работу и провести анализ причин. Это может быть связано с неправильными настройками оборудования, качеством используемых материалов или недостаточной квалификацией сварщика. Важно проводить обучение и повышение квалификации сотрудников, чтобы минимизировать вероятность ошибок.
Наконец, регулярное проведение технического обслуживания и профилактических осмотров оборудования поможет предотвратить многие проблемы. Создание графиков обслуживания и контроль за их выполнением позволит поддерживать оборудование в исправном состоянии и снизить риск возникновения неисправностей.
