В данной статье мы подробно рассмотрим кнопку переключения делителя на автомобилях КАМАЗ, её устройство, электрические схемы и возможные неисправности. Правильная работа этой кнопки критически важна для обеспечения надежности и безопасности эксплуатации грузовиков, так как она отвечает за переключение режимов трансмиссии. Мы предоставим полную инструкцию по диагностике и замене кнопки, включая проверку контактов, таблицу ошибок и пошаговый алгоритм ремонта, что поможет владельцам и механикам быстро и эффективно устранять проблемы, связанные с этой важной деталью.
Принцип работы электропневматики делителя
Система управления делителем передач на грузовых автомобилях КАМАЗ — это сложный электропневматический механизм. Здесь электрический сигнал от переключателя преобразуется в механическое действие пневматического цилиндра. Ключевым элементом является кнопка переключения режимов, которая выполняет роль первичного датчика. Она передает команду на электромагнитный клапан, установленный на корпусе делителя. При нажатии на кнопку замыкается электрическая цепь, и ток поступает на обмотку соленоида, открывающего доступ сжатому воздуху.
Электрическая и пневматическая части системы разделены, но работают в тесной взаимосвязи. Если электрический импульс не поступает из-за окисления контактов в кнопке или обрыва провода, пневмоклапан не сработает, даже если давление в ресиверах максимальное. На современных моделях, таких как КАМАЗ-5490 или КАМАЗ-6520 с коробками ZF, управление осуществляется через электронный блок управления (ЭБУ). Он обрабатывает сигнал от джойстика или кнопок, проверяет скорость вращения валов и только после этого подает команду на пневматику.
На классических моделях с механическими коробками передач, таких как КАМАЗ-14, 15, 152 или 154, схема работает напрямую, без сложной логики контроллера. В этом случае кнопка переключения делителя КАМАЗ является единственным элементом, который размыкает или замыкает цепь питания электромагнитного клапана. При переключении рычага в положение "высокая" или "низкая" передача водитель механически воздействует на шток делителя. Однако предварительная подготовка системы (подача воздуха) осуществляется по сигналу от кнопки. Если кнопка не активна, воздух не поступает в цилиндр делителя, и шестерни не могут занять рабочее положение.
Давление воздуха в системе критически важно для эффективной работы узла. Для надежного срабатывания делителя необходимо давление не менее 6,5 атмосфер. Если в пневматической системе есть утечки или компрессор не успевает накачать воздух, даже исправная кнопка не обеспечит корректного переключения. В таких случаях водитель может заметить "провалы" педали сцепления или услышать свист выходящего воздуха, что сигнализирует о необходимости проверки целостности пневмомагистралей перед заменой электрических компонентов.
⚠️ Важно: Перед началом любых работ с пневматической системой обязательно стравьте давление из ресиверов. Нахождение под давлением может привести к травмам или самопроизвольному движению механизмов.
Виды переключателей и их конструктивные особенности
В зависимости от года выпуска автомобиля и типа трансмиссии, конструкция и расположение управляющих элементов могут значительно варьироваться. На старых моделях КАМАЗ, оснащенных механическими коробками с делителем, управление часто осуществлялось с помощью кнопочного переключателя, размещенного на торце рычага переключения передач или на панели приборов. Эти кнопки имели простую конструкцию с двумя фиксированными положениями и работали по принципу прямого замыкания контактов.
С переходом на более современные версии и коробки ZF схема управления изменилась. В таких системах используется джойстик или подрулевой переключатель, который передает сигналы в цифровом формате. Кнопка переключения делителя КАМАЗ в этих системах интегрирована в рукоять рычага и представляет собой сложное электронное устройство с герметичным корпусом. Отказ такого элемента часто вызван не механическим износом, а окислением внутренней печатной платы или нарушением герметичности, что приводит к попаданию влаги.
| Тип переключателя | Применяемость | Особенности конструкции |
|---|---|---|
| Механическая кнопка | КАМАЗ-5320, 5511, старые 5490 | Прямое замыкание контактов, простота замены, низкая стоимость |
| Электронный джойстик | КАМАЗ-6520, 65115 (рестайлинг), ZF | Цифровой сигнал, интеграция с ЭБУ, высокая точность, сложная диагностика |
Особое внимание стоит уделить переключателям, устанавливаемым на рычагах типа "Mini". Они отличаются компактными размерами и повышенной чувствительностью. В конструкции таких кнопок часто применяются микропереключатели (микрики), которые имеют ограниченный ресурс нажатий. При интенсивной эксплуатации в городских условиях, где переключения происходят часто, ресурс таких элементов может исчерпываться за 2-3 года. Признаками износа микрика становятся необходимость сильного нажатия или характерный треск внутри рукояти.
Герметичность корпуса переключателя является важным фактором для долговечности. В условиях эксплуатации грузовика на пыльных дорогах или в зимний период, когда дороги обрабатываются реагентами, внутрь корпуса может проникать влага и абразивные частицы. Это приводит к образованию оксидной пленки на контактах, что увеличивает сопротивление цепи. В результате ток, проходящий через кнопку, становится недостаточным для надежного срабатывания электромагнитного клапана, что проявляется в нестабильной работе делителя.
| Параметр | Описание | Рекомендации по диагностике и замене |
|---|---|---|
| Симптомы неисправности | Не работает кнопка переключения делителя | Проверить предохранители и соединения |
| Проверка кнопки | Измерение сопротивления на контактах | Если сопротивление отсутствует, заменить кнопку |
| Замена делителя | Процесс замены делителя КАМАЗ | Сначала отключить аккумулятор, затем заменить детали |
Интересные факты
Вот несколько интересных фактов о кнопке переключения делителя на КАМАЗе, а также о диагностике и замене:
Функция делителя: Кнопка переключения делителя на КАМАЗе позволяет водителю изменять передаточное отношение трансмиссии, что значительно улучшает маневренность и проходимость автомобиля. Это особенно важно при движении по сложным маршрутам или в условиях бездорожья.
Диагностика кнопки: Для диагностики кнопки переключения делителя можно использовать мультиметр для проверки целостности цепи и наличия напряжения. Если кнопка не реагирует, это может указывать на проблемы не только с самой кнопкой, но и с проводкой или реле, что требует более глубокого анализа.
Замена кнопки: Замена кнопки переключения делителя на КАМАЗе обычно не требует специальных инструментов и может быть выполнена самостоятельно. Однако важно следить за правильной установкой, чтобы избежать проблем с переключением режимов в будущем. Рекомендуется также проверять состояние проводки и соединений при замене, чтобы обеспечить надежную работу системы.
Диагностика неисправностей электрической цепи
Начинать диагностику неисправности следует с проверки целостности электрической цепи, так как это наиболее вероятная причина сбоя в системе. Первым делом проверьте предохранитель, защищающий цепь управления делителем. В зависимости от модели КАМАЗ он может находиться в различных блоках предохранителей, поэтому стоит обратиться к электрической схеме конкретного автомобиля. Если предохранитель в порядке, проверьте наличие напряжения на контактах кнопки.
Для диагностики потребуется мультиметр или контрольная лампа. Сначала снимите декоративный кожух с рычага переключения передач, чтобы получить доступ к разъему кнопки. При включенном зажигании на одном из контактов должно быть напряжение бортовой сети (24 вольта). Если напряжение отсутствует, проблема может быть в проводке или блоке предохранителей. Если напряжение присутствует, проверьте, проходит ли сигнал через кнопку при нажатии.
Одной из распространенных проблем является обрыв провода в месте входа в рукоять рычага. Постоянные вибрации и механические нагрузки при переключении передач могут привести к перелому многожильного провода внутри изоляции. Внешне изоляция может выглядеть целой, но электрический контакт может отсутствовать. Для проверки этого участка "прозвоните" провод от разъема до контактов кнопки, одновременно изгибая жгут в разных направлениях для выявления возможного плавающего контакта.
- Установите мультиметр в режим измерения сопротивления (Ом).
- Один щуп прикрепите к контакту кнопки, второй — к соответствующему контакту разъема.
- Медленно изгибайте провод в месте входа в корпус рычага.
- Следите за показаниями прибора: резкие изменения сопротивления или его полное исчезновение укажут на место обрыва.
Если электрическая цепь исправна и напряжение на выходе кнопки присутствует при нажатии, но делитель не функционирует, проверьте электромагнитный клапан. Для этого подайте напряжение напрямую на клеммы клапана, минуя кнопку. Если клапан срабатывает и слышен характерный щелчок, а воздух начинает поступать, значит, проблема в кнопке или участке цепи до клапана. Если клапан не реагирует даже при прямом подключении, возможно, обмотка клапана сгорела или шток заклинило.

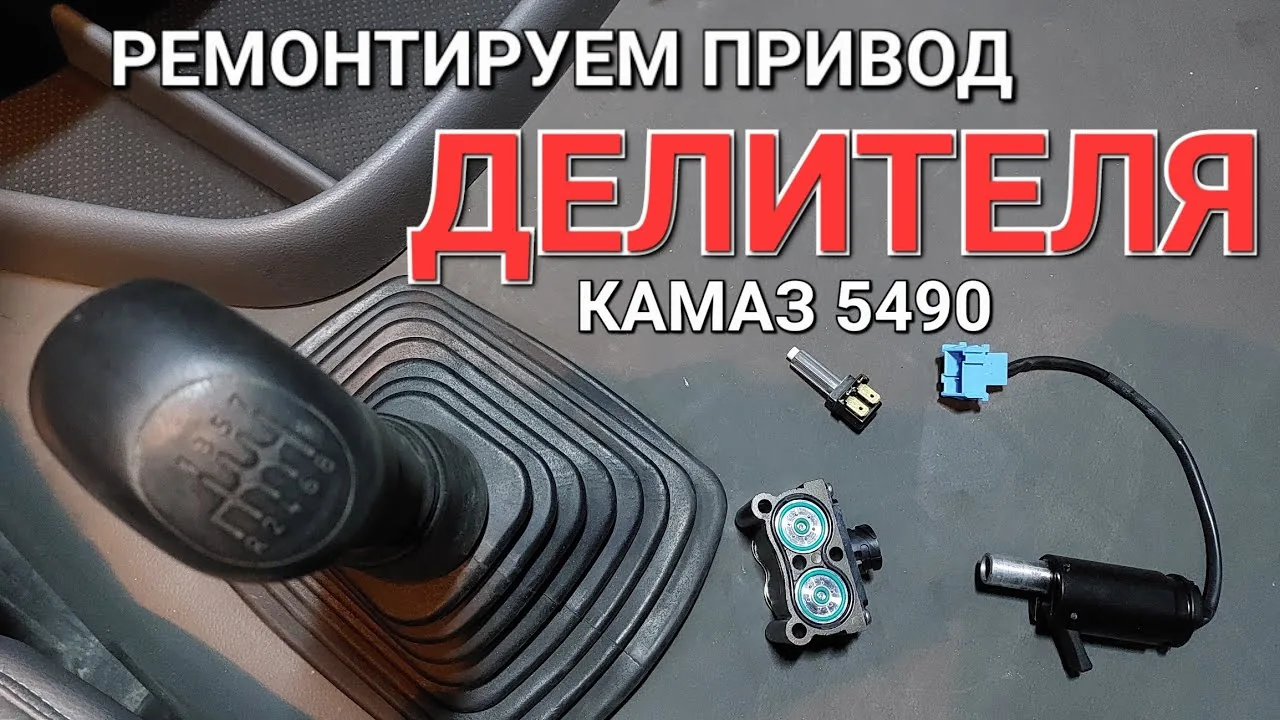

Замена и регулировка узла переключения
Процесс замены кнопки переключения делителя требует внимательности и четкого соблюдения последовательности действий. Прежде чем приступить к работе, отключите бортовую сеть автомобиля, сняв клемму с аккумулятора. Это предотвратит риск короткого замыкания. Затем снимите декоративные элементы рычага переключения передач. В зависимости от модели автомобиля это можно сделать либо откручиванием винтов, либо аккуратным отщелкиванием пластиковых защелок.
После получения доступа к кнопке отсоедините электрический разъем. Если разъем загрязнен или окислен, обработайте его контактным спреем перед установкой новой детали. Извлеките старую кнопку. Если она зафиксирована или впрессована, используйте тонкую отвертку для отжатия фиксаторов, стараясь не повредить корпус рукояти рычага.
Установку нового элемента выполняйте в обратном порядке. Убедитесь, что уплотнительные кольца или прокладки установлены правильно для обеспечения герметичности соединения. После сборки проверьте работоспособность системы. Включите зажигание, запустите двигатель и дождитесь достижения рабочего давления в пневмосистеме. Попробуйте переключить делитель во время движения или на стоянке (с выжатым сцеплением и включенной передачей), прислушиваясь к звуку работы пневмоцилиндра.
| Этап работ | Инструменты | Ключевые моменты |
|---|---|---|
| Демонтаж | Отвертки, набор головок | Избегать чрезмерного давления на пластиковые детали |
| Замена | Пассатижи, контактный спрей | Проверить состояние уплотнителей |

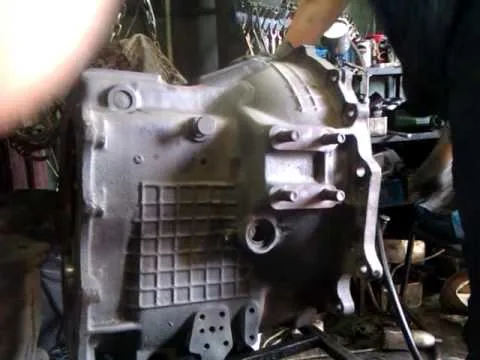

После замены может потребоваться регулировка хода штока делителя или настройка пневматического клапана, если это предусмотрено конструкцией. На некоторых моделях КАМАЗ с делителем 152 серии важно убедиться, что ход пневмоцилиндра достаточен для полного включения шестерен. Недостаточный ход может привести к проскальзыванию и быстрому износу, а избыточный — к затрудненному переключению или заклиниванию.
Типичные ошибки и методы их устранения
В процессе обслуживания и ремонта системы переключения делителя могут возникать ошибки, которые сводят на нет все усилия или приводят к новым поломкам. Одной из распространенных ошибок является замена только электрической части без проверки пневматической системы. Водитель меняет кнопку, но проблема остается, так как причина может заключаться в замерзшем конденсате в пневмоклапане или недостаточном давлении в ресивере. Поэтому важно проводить полную диагностику всей системы.
Еще одной частой ошибкой является использование неоригинальных запчастей низкого качества. Дешевые аналоги кнопок часто имеют плохую герметичность и контакты из металла низкого качества, которые быстро окисляются. Это приводит к тому, что через месяц-два проблема возвращается. Для грузового автомобиля, работающего под нагрузкой, экономия на таких компонентах недопустима, так как простой техники обходится дороже, чем качественная запчасть.
Некоторые мастера пытаются восстановить работоспособность старой кнопки, очищая контакты или добавляя смазку. Однако механическая очистка дает лишь временный эффект, так как слой напыления на контактах стирается, и окисление происходит снова еще быстрее. Смазка, попадая на контакты, собирает пыль и грязь, образуя изоляционный слой, что в конечном итоге полностью выводит узел из строя. В современных условиях правильным решением будет полная замена узла.
- Игнорирование состояния проводки — замена кнопки без проверки жгута проводов часто приводит к повторному отказу, так как перетертый провод может замыкать или обрывать цепь сразу после начала эксплуатации.
- Неправильная регулировка пневматики — если после замены электрической части не проверить ход штока, может возникнуть ситуация, когда электрический сигнал присутствует, а механическое включение не происходит из-за недостаточного хода.
- Нарушение герметичности при сборке — отсутствие уплотнителей или их повреждение во время монтажа может привести к попаданию влаги внутрь рукояти, что вызовет коррозию новой кнопки в кратчайшие сроки.
- Использование агрессивной химии — промывка контактов очистителями с агрессивными растворителями может повредить пластиковый корпус кнопки или смыть заводскую смазку с подвижных частей.
Профилактика и продление срока службы
Чтобы кнопка переключения делителя КАМАЗ и система управления трансмиссией работали долго и без сбоев, необходимо регулярно проводить профилактические мероприятия. В первую очередь, это касается контроля качества воздуха в пневмосистеме. Своевременная замена воздушных фильтров и слив конденсата из ресиверов помогут избежать попадания влаги и масла в пневмоклапаны делителя, что также влияет на нагрузку на электрическую часть системы.
В зимний период эксплуатации следует особенно внимательно защищать электрические разъемы от реагентов и влаги. Рекомендуется обрабатывать внешние поверхности разъемов и кнопок водоотталкивающими аэрозолями. Если автомобиль используется в условиях повышенной запыленности, полезно установить дополнительные защитные чехлы на рычаг переключения передач, чтобы предотвратить попадание абразивной пыли в зазоры кнопки.
Периодический визуальный осмотр проводки в области рычага КПП поможет выявить перетертости изоляции на ранних стадиях. При обнаружении даже небольших трещин на изоляции проводов их следует немедленно изолировать или заменить участок жгута. Вибрация — главный враг электрических систем грузовика, поэтому стоит проверять надежность крепления жгутов проводов к кузову и кабине, при необходимости устанавливая дополнительные хомуты.
Соблюдение этих рекомендаций поможет избежать неожиданных сбоев в системе переключения передач во время движения. Надежная работа делителя обеспечивает не только комфортное управление, но и экономичный расход топлива, так как двигатель всегда работает в оптимальном диапазоне оборотов. Не забывайте, что техническое состояние мелких элементов, таких как кнопка, напрямую влияет на ресурс дорогостоящих агрегатов, таких как коробка передач и двигатель.
⚠️ Внимание: При движении с неисправным делителем запрещено преодолевать затяжные подъемы на повышенной передаче. Это может привести к перегреву сцепления и повреждению деталей трансмиссии.
В заключение, кнопка переключения делителя — ключевой элемент управления грузовиком КАМАЗ, требующий внимательного подхода. Своевременная диагностика, использование качественных запасных частей и правильный монтаж обеспечивают стабильную работу трансмиссии в любых дорожных условиях. Понимание принципов работы электропневматики позволяет водителю или механику быстро устранять неисправности, минимизируя время простоя автомобиля.
Регулярное обслуживание электрических и пневматических систем — залог долгой службы автомобиля. Не стоит игнорировать первые признаки неисправности, такие как слабое свечение индикаторов или необходимость повторного нажатия кнопки. Устранение проблемы на ранней стадии всегда обходится дешевле и проще, чем ремонт последствий полной остановки автомобиля на трассе.
Советы по выбору качественных запчастей
При выборе запчастей для замены кнопки переключения делителя на КАМАЗ важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и долговечную работу автомобиля. Качество запчастей напрямую влияет на эксплуатационные характеристики и безопасность транспортного средства.
Первым шагом в выборе качественных запчастей является обращение к проверенным производителям и поставщикам. Рекомендуется отдавать предпочтение оригинальным запчастям, так как они разрабатываются с учетом всех особенностей конструкции автомобиля и проходят строгий контроль качества. Оригинальные детали, как правило, имеют более длительный срок службы и лучше подходят для конкретной модели КАМАЗа.
Если оригинальные запчасти недоступны или их стоимость слишком высока, можно рассмотреть альтернативные варианты от известных производителей, которые зарекомендовали себя на рынке. Важно изучить отзывы других владельцев КАМАЗов и ознакомиться с рейтингами производителей, чтобы избежать покупки некачественных деталей.
При выборе кнопки переключения делителя следует обратить внимание на материал, из которого она изготовлена. Высококачественные запчасти обычно изготавливаются из прочных и устойчивых к износу материалов, таких как высококачественный пластик или металл. Также стоит проверить наличие сертификатов качества и соответствия стандартам, что является дополнительной гарантией надежности.
Не менее важным аспектом является совместимость запчасти с конкретной моделью КАМАЗа. Перед покупкой обязательно уточните номер детали и проверьте его соответствие с вашим автомобилем. Неправильная запчасть может привести к серьезным поломкам и дополнительным затратам на ремонт.
Также рекомендуется обратить внимание на условия гарантии, предлагаемые продавцом. Качественные запчасти обычно сопровождаются гарантией, что свидетельствует о доверии производителя к своему продукту. Это может стать дополнительным фактором при выборе, так как наличие гарантии позволяет избежать финансовых потерь в случае дефекта детали.
Наконец, не стоит забывать о ценовом диапазоне. Слишком низкая цена может быть признаком низкого качества, поэтому важно находить баланс между стоимостью и качеством. Лучше потратить немного больше на надежную запчасть, чем экономить на безопасности и долговечности автомобиля.
Следуя этим рекомендациям, вы сможете выбрать качественную кнопку переключения делителя для вашего КАМАЗа, что обеспечит надежную работу автомобиля и снизит риск возникновения неполадок в будущем.
Обзор популярных производителей переключателей
На рынке запчастей для автомобилей КАМАЗ представлено множество производителей, которые предлагают переключатели делителя. Выбор качественного компонента имеет решающее значение для надежной работы трансмиссии и общего функционирования автомобиля. Рассмотрим несколько популярных производителей, которые зарекомендовали себя на рынке.
1. КАМАЗ
Первым и наиболее очевидным выбором является оригинальная продукция от завода-изготовителя. Переключатели, произведенные на КАМАЗе, гарантируют полное соответствие стандартам качества и надежности. Они разрабатываются с учетом всех особенностей эксплуатации автомобилей данной марки и проходят строгий контроль на всех этапах производства.
2. ЭЛЕКТРОН
Компания ЭЛЕКТРОН предлагает широкий ассортимент переключателей, включая модели для автомобилей КАМАЗ. Продукция этой компании отличается высоким качеством и долговечностью. Переключатели ЭЛЕКТРОН часто используются в качестве альтернативы оригинальным запчастям, так как они обеспечивают стабильную работу и имеют приемлемую цену.
3. ТД «Автокомпонент»
Торговый дом «Автокомпонент» также предлагает переключатели делителя для автомобилей КАМАЗ. Продукция этой компании отличается хорошим соотношением цены и качества. Переключатели, произведенные под брендом ТД «Автокомпонент», проходят тестирование на совместимость с различными моделями КАМАЗ и обеспечивают надежную работу в условиях повышенных нагрузок.
4. Фирма «Техноавто»
Фирма «Техноавто» известна своим вниманием к деталям и качеству продукции. Переключатели, предлагаемые этой компанией, имеют высокую степень защиты от внешних воздействий, что делает их идеальными для эксплуатации в сложных условиях. Кроме того, «Техноавто» предлагает широкий выбор моделей, что позволяет выбрать оптимальный вариант для конкретной модели КАМАЗ.
5. Китайские производители
На рынке также присутствует множество китайских производителей, предлагающих переключатели делителя по более низким ценам. Однако стоит отметить, что качество таких изделий может варьироваться. При выборе китайских переключателей важно обращать внимание на отзывы и репутацию производителя, чтобы избежать покупки некачественного товара.
В заключение, выбор переключателя делителя для КАМАЗа — это важный этап, который требует внимательного подхода. Оригинальные запчасти обеспечивают надежность и долговечность, в то время как альтернативные производители могут предложить более доступные решения. Всегда стоит учитывать отзывы и рекомендации, чтобы сделать правильный выбор и обеспечить бесперебойную работу вашего автомобиля.
Часто задаваемые вопросы по эксплуатации делителя
Эксплуатация делителя на автомобилях КАМАЗ может вызывать множество вопросов у водителей и механиков. Ниже представлены наиболее часто задаваемые вопросы и ответы на них, которые помогут лучше понять работу и обслуживание данного устройства.
1. Что такое делитель и какова его функция?
Делитель — это устройство, которое используется в трансмиссии автомобиля для изменения передаточного отношения. Он позволяет водителю переключать режимы работы трансмиссии, что особенно важно при движении по различным типам дорог и в условиях нагрузки. Делитель помогает оптимизировать расход топлива и улучшить управляемость автомобиля.
2. Как понять, что делитель требует диагностики?
Существует несколько признаков, указывающих на возможные проблемы с делителем. К ним относятся:
- Проблемы с переключением передач: затрудненное или невозможное переключение между режимами.
- Посторонние звуки: стуки, скрипы или другие необычные звуки при работе делителя.
- Проблемы с передачей мощности: снижение динамики автомобиля, особенно при загрузке.
- Утечки масла: наличие масла под автомобилем может указывать на повреждение уплотнений или корпуса делителя.
3. Как часто нужно проводить диагностику делителя?
Рекомендуется проводить диагностику делителя не реже одного раза в год, а также перед началом сезона активной эксплуатации. Если автомобиль используется в тяжелых условиях (например, в горной местности или при частых перегрузках), диагностику следует проводить чаще.
4. Какие инструменты и оборудование нужны для диагностики делителя?
Для диагностики делителя вам понадобятся следующие инструменты и оборудование:
- Набор ключей и отверток для разборки узлов трансмиссии.
- Манометр для проверки давления масла в системе.
- Специальные диагностические приборы, если они предусмотрены для вашего автомобиля.
- Смазочные материалы и жидкости для замены при необходимости.
5. Какова процедура замены делителя?
Замена делителя включает несколько этапов:
- Подготовка автомобиля: установите его на ровной поверхности и зафиксируйте.
- Слив масла из трансмиссии и делителя.
- Снятие делителя: отсоедините все крепления и электрические соединения.
- Установка нового делителя: выполните все операции в обратном порядке, убедившись в надежности креплений.
- Заполнение трансмиссии новым маслом и проверка уровня.
6. Как избежать поломок делителя в будущем?
Чтобы продлить срок службы делителя и избежать поломок, следуйте этим рекомендациям:
- Регулярно проверяйте уровень и состояние масла в трансмиссии.
- Не перегружайте автомобиль, соблюдайте допустимые нагрузки.
- Избегайте резких маневров и частых переключений передач на высоких оборотах.
- Своевременно проводите техническое обслуживание и диагностику.
Следуя данным рекомендациям и обращая внимание на возможные признаки неисправностей, вы сможете обеспечить надежную работу делителя вашего КАМАЗа и избежать серьезных поломок в будущем.
