Контактное зажигание ЗИЛ-130 является важным элементом системы, обеспечивающим надежный запуск и стабильную работу двигателя. В данной статье мы подробно рассмотрим схему подключения, порядок регулировки прерывателя и угол опережения зажигания, а также предоставим рекомендации по устранению распространенных неисправностей. Знание этих аспектов поможет владельцам и механикам не только поддерживать исправность автомобиля, но и продлить срок его службы, что особенно актуально для классических моделей, таких как ЗИЛ-130.

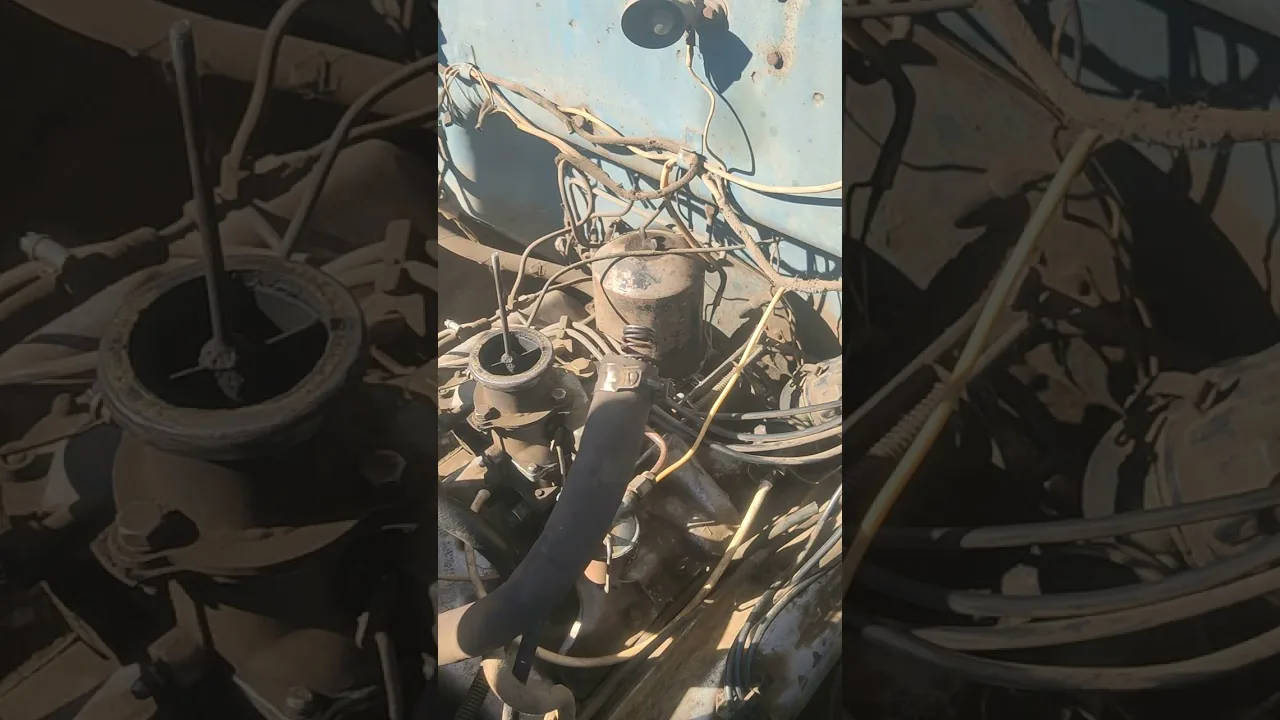

Устройство распределителя Р102
На двигателях ЗИЛ-130 используется распределитель зажигания модели Р102. Этот компонент выполняет две основные задачи: прерывание тока в первичной цепи катушки и распределение высокого напряжения к свечам зажигания. Устройство состоит из корпуса, вала, а также центробежного и вакуумного регуляторов опережения. Вал приводится в движение винтовой шестерней, соединенной с распредвалом двигателя.
Одним из ключевых элементов является прерыватель, размещенный на подвижной пластине. Зазор между контактами напрямую влияет на время, необходимое для накопления энергии в катушке. При уменьшении зазора искра становится менее мощной, а при увеличении — контакты могут подгорать. Внутри корпуса находятся утяжелители центробежного регулятора, которые изменяют угол опережения в зависимости от оборотов коленчатого вала.
Конструктивные особенности и модификации
Распределитель Р102 имеет восемь граней на роторе, что соответствует количеству цилиндров двигателя. Вакуумный регулятор, соединенный трубкой с карбюратором, корректирует угол опережения зажигания в зависимости от нагрузки. В более ранних версиях встречались модификации с измененными характеристиками пружин утяжелителей, но основной принцип работы оставался прежним.
⚠️ Важно: При разборке распределителя необходимо внимательно следить за правильной установкой пружин утяжелителей. Неправильная установка или перепутывание могут привести к нестабильной работе двигателя на высоких оборотах.
Корпус устройства герметичен, но со временем уплотнительные элементы могут терять свои свойства. Если масло попадает внутрь распределителя, это может указывать на неисправность сальника вала или на слишком высокое давление картерных газов. Наличие масла на контактах прерывателя может вызвать их пробой и отсутствие искры.
Вал распределителя вращается в двух втулках. Люфт вала недопустим, так как он может привести к «плаванию» искры и нестабильной работе двигателя. Проверка люфта осуществляется путем покачивания вала рукой при снятой крышке. Если визуально заметно биение, узел нуждается в ремонте или замене.
| Элемент системы | Описание | Рекомендации по настройке и ремонту |
|---|---|---|
| Катушка зажигания | Преобразует низкое напряжение в высокое для искры | Проверить сопротивление, заменить при повреждении |
| Трамблер | Распределяет искру по цилиндрам | Регулировать угол опережения зажигания, проверять состояние контактов |
| Свечи зажигания | Создают искру для воспламенения топливной смеси | Проверять зазор, очищать или заменять при износе |
Интересные факты
Вот несколько интересных фактов о настройке и ремонте контактного зажигания на ЗИЛ-130:
Простота конструкции: Контактное зажигание на ЗИЛ-130 отличается своей простотой и надежностью. Это позволяет даже неопытным механикам проводить настройку и ремонт без специального оборудования. Основные операции включают регулировку зазора между контактами и проверку состояния конденсатора.
Регулировка угла опережения зажигания: Правильная настройка угла опережения зажигания критически важна для оптимальной работы двигателя. На ЗИЛ-130 угол опережения можно регулировать с помощью специального инструмента, что позволяет улучшить мощность и экономичность работы двигателя, а также снизить выбросы вредных веществ.
Влияние состояния контактов: Состояние контактных групп напрямую влияет на работу системы зажигания. Износ контактов может привести к пропускам зажигания и снижению мощности. Регулярная проверка и замена контактов, а также чистка от окислов могут значительно продлить срок службы системы зажигания и улучшить характеристики автомобиля.
Регулировка зазора контактов прерывателя
Первым шагом в настройке является правильная установка зазора между контактами прерывателя. Эта процедура выполняется на неподвижном двигателе после снятия крышки распределителя. Неправильный зазор может вызвать сбои в работе системы и затруднить настройку угла опережения.
Для проверки зазора используется плоский щуп толщиной от 0,35 до 0,45 мм. Измерение проводится в момент максимального раскрытия контактов. Если на лепестках контактов есть нагар или повреждения, их нужно очистить надфилем или заменить комплект. Использование наждачной бумаги не рекомендуется, так как ворсинки могут вызвать короткое замыкание.
Порядок выполнения регулировки
Процесс настройки требует вращения вала двигателя, чтобы кулачок оказался в нужном положении. Вращение коленвала можно осуществлять с помощью пусковой рукоятки или ключа, который зацепляется за храповик. Важно быть внимательным, чтобы не повредить руки о движущиеся элементы.
После установки зазора следует проверить его по всем граням кулачка. Небольшие отклонения допустимы, однако значительное биение кулачка может свидетельствовать о возможном износе вала прерывателя или самого кулачка. В таком случае регулировка одним контактом не даст результата, и потребуется замена изношенных компонентов.
Одновременно с проверкой зазора стоит обратить внимание на состояние конденсатора. Он подключается параллельно контактам и предотвращает искрение, защищая вольфрамовые напайки. Пробой конденсатора может привести к быстрому износу контактов и снижению качества искрообразования.
| Параметр | Значение | Примечание |
|---|---|---|
| Зазор контактов | 0,35 – 0,45 мм | Измерять щупом |
| Угол замкнутого состояния | 52° – 58° | Проверять осциллографом |
| Сила натяжения пружины | 400 – 500 г | Динамометром |
Установка момента зажигания
После настройки прерывателя можно переходить к установке момента зажигания. Для двигателя ЗИЛ-130 этот параметр критически важен, так как он влияет на мощность и топливную эффективность. Установка производится по меткам на шкиве коленвала и указателю на крышке распределительных шестерен.
Существует два основных способа настройки: статический (с использованием лампочки) и динамический (по звуку или с помощью стробоскопа). Статический метод является основным и позволяет запустить двигатель. Для более точной настройки рекомендуется проводить её во время движения или с помощью стробоскопа на прогретом двигателе.
Статический метод настройки
Для выполнения работы вам понадобится контрольная лампа на 12 В. Подключите её к массе и первичной цепи катушки зажигания. Когда контакты прерывателя размыкаются, лампа загорается. Этот момент фиксируется как момент появления искры.
- Включите зажигание и медленно поворачивайте корпус распределителя против часовой стрелки, пока лампа не загорится.
- Зафиксируйте момент, когда лампа только начала светиться.
- Закрепите корпус распределителя в этом положении с помощью болта прижимной пластины.
Таким образом, для более раннего зажигания поворачивайте корпус против часовой стрелки, а для более позднего — по направлению вращения.
Порядок работы цилиндров и подключение проводов
Двигатель ЗИЛ-130 имеет V-образную конструкцию с углом развала 90 градусов. Порядок работы цилиндров: 1-5-4-2-6-3-7-8. Цилиндры нумеруются от вентилятора: правый ряд включает 1-2-3-4, левый — 5-6-7-8. Неправильное подключение высоковольтных проводов может вызвать хлопки в карбюраторе или глушителе и затруднить запуск двигателя.
На крышке распределителя есть метка «1», указывающая на сектор первого цилиндра. Провода подключаются от этой метки в направлении вращения бегунка (против часовой стрелки) в порядке 1-5-4-2-6-3-7-8. Важно использовать провода с соответствующим сопротивлением, чтобы избежать перегрузки катушки.
Бегунок распределителя передает импульс через центральный уголок и резистор внутри. Сопротивление бегунка должно быть в пределах 5-7 кОм. Если резистор выйдет из строя, его можно временно заменить пружиной, но это лишь экстренная мера. Крышка распределителя должна оставаться сухой и чистой, так как влага может привести к пробою тока по поверхности.
Для проверки целостности проводов используется омметр. Сопротивление каждого провода не должно превышать 20 кОм (в зависимости от типа провода). Окисленные контакты наконечников следует зачищать до металлического блеска для надежного соединения со свечой.
| Цилиндр | Порядок подключения | Сторона двигателя |
|---|---|---|
| 1 | Первый (от метки) | Правый ряд |
| 5 | Второй | Левый ряд |
| 4 | Третий | Правый ряд |
| 2 | Четвертый | Правый ряд |
Типичные неисправности и их устранение
В процессе эксплуатации системы зажигания контактного типа происходит её износ. Основные проблемы возникают из-за механического износа трущихся элементов и электрических пробоев изоляции. Регулярная диагностика помогает предотвратить неожиданные остановки автомобиля.
Одной из распространенных причин нестабильной работы является ослабление пружины подвижного контакта. Это может привести к «дребезжанию» контактов на высоких оборотах и потере искры. Для проверки натяжения пружины используется динамометр, при этом усилие отрыва должно находиться в пределах нормы.
- Пробой крышки распределителя — проявляется в виде хлопков и перебоев в работе двигателя, особенно в дождливую погоду. Трещины могут быть незаметны, и искра уходит по внутренней поверхности. Необходима замена крышки.
- Износ текстолитовой вставки — подвижный контакт опирается на вставку, которая со временем стирается. Это приводит к уменьшению зазора, и регулировка становится невозможной. В таком случае нужно заменить вставку или весь прерыватель.
- Загрязнение контактов маслом — масло может попадать из двигателя через сальник вала. В результате контакты начинают искрить, и нагар образуется очень быстро. Необходимо заменить сальник и тщательно промыть детали бензином.
- Неисправность вакуум-корректора — мембрана теряет герметичность, и угол опережения не изменяется при увеличении нагрузки. Проверка осуществляется созданием разрежения ртом: шток должен втягиваться и удерживать вакуум.
⚠️ Важно: Использование неоригинальных конденсаторов сомнительного качества может привести к их взрыву внутри корпуса распределителя, что повлечет за собой поломку всего узла.
Особое внимание следует уделить состоянию вала распределителя. Если вал имеет люфт, никакие регулировки не обеспечат стабильного результата. Искра будет «блуждать», что может вызвать детонацию. В этом случае необходимо заменить вал или весь распределитель целиком.
Оптимальная работа системы зажигания
Корректно настроенное контактное зажигание на ЗИЛ-130 обеспечивает надежный запуск в любых погодных условиях и стабильную работу двигателя во всех режимах. Регулярное техническое обслуживание, включая очистку контактов и проверку зазоров, увеличивает срок службы мотора. Важно обращать внимание на первые признаки неисправностей, такие как трудности с запуском или снижение мощности.
Соблюдение последовательности подключения проводов и точная установка момента зажигания по меткам — ключевые аспекты успешной работы. Даже при переходе на электронные системы знание основ классического зажигания остается важным навыком для каждого водителя грузовика.
Поддержание системы в хорошем состоянии позволяет экономить топливо и снижать уровень токсичности выхлопных газов. Простота конструкции ЗИЛ-130 дает возможность выполнять большинство работ самостоятельно, используя минимальный набор инструментов и следуя техническим рекомендациям.
Проверка состояния свечей зажигания
Свечи зажигания играют ключевую роль в работе двигателя ЗИЛ-130, обеспечивая искровое зажигание топливовоздушной смеси в цилиндрах. Правильная работа свечей зажигания влияет на мощность, экономичность и надежность двигателя. Поэтому регулярная проверка их состояния является важной частью обслуживания автомобиля.
Для начала, необходимо снять свечи зажигания. Для этого потребуется ключ на 16 мм. Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать случайного короткого замыкания. Сначала отсоедините провода от свечей, аккуратно потянув за резиновую оболочку, чтобы не повредить их. Затем, используя ключ, открутите свечи, поворачивая их против часовой стрелки.
После снятия свечей следует внимательно осмотреть их состояние. Основные признаки, на которые стоит обратить внимание:
- Цвет изолятора: Идеальный цвет изолятора должен быть светло-коричневым. Если он черный и покрыт сажей, это может указывать на богатую смесь или неисправность системы зажигания. Белый или светло-серый цвет может свидетельствовать о слишком бедной смеси или перегреве свечи.
- Наличие нагара: Нагар на электродах может указывать на неправильную работу двигателя, например, на проблемы с системой охлаждения или неправильный зазор между электродами.
- Форма электродов: Изношенные или поврежденные электроды могут привести к сбоям в работе двигателя. Если они имеют значительное сужение или излом, свечи необходимо заменить.
- Зазор между электродами: Зазор между центральным и боковым электродами должен соответствовать рекомендованным значениям, указанным в инструкции по эксплуатации. Обычно он составляет 0,7-0,9 мм. Если зазор слишком мал или велик, его следует отрегулировать с помощью специального инструмента.
После проверки состояния свечей зажигания, если они находятся в удовлетворительном состоянии, их можно установить обратно, предварительно очистив от загрязнений. Если же свечи имеют серьезные повреждения или износ, их необходимо заменить на новые, соответствующие спецификациям производителя.
Важно помнить, что регулярная проверка и замена свечей зажигания не только улучшает работу двигателя, но и способствует его долговечности. Рекомендуется проводить эту процедуру каждые 10-15 тысяч километров пробега или по мере необходимости, в зависимости от условий эксплуатации автомобиля.
Методы диагностики и замены
Для обеспечения надежной работы контактного зажигания на автомобиле ЗИЛ-130 необходимо регулярно проводить диагностику и, при необходимости, замену его компонентов. В данной части статьи мы рассмотрим основные методы диагностики системы зажигания, а также порядок замены неисправных элементов.
Методы диагностики
Первым шагом в диагностике контактного зажигания является визуальный осмотр всех компонентов системы. Необходимо проверить состояние проводов, катушки зажигания, распределителя и контактной группы. Обратите внимание на наличие коррозии, трещин или других повреждений. Также стоит проверить, нет ли обрывов в проводах и надежность их соединений.
Следующим этапом является проверка работы катушки зажигания. Для этого можно использовать мультиметр, установив его в режим измерения сопротивления. Измерьте сопротивление первичной и вторичной обмоток катушки. Нормальные значения сопротивления должны соответствовать данным, указанным в технической документации. Если сопротивление выходит за пределы нормы, катушку следует заменить.
Также важно проверить работу распределителя зажигания. Для этого необходимо снять крышку распределителя и осмотреть контакты. Если они имеют значительные следы износа или коррозии, их следует заменить. Кроме того, проверьте, как работает механизм опережения зажигания, который должен свободно перемещаться и не иметь заеданий.
Еще одним важным аспектом диагностики является проверка состояния свечей зажигания. Свечи должны быть чистыми, без нагара и следов масла. Если на свече наблюдаются черные отложения, это может свидетельствовать о неправильной работе системы зажигания или о проблемах с подачей топлива. В таком случае свечи необходимо заменить, а также провести дополнительные проверки системы питания.
Порядок замены компонентов
Если в процессе диагностики были выявлены неисправные элементы, необходимо произвести их замену. Начните с отключения аккумулятора для предотвращения короткого замыкания. Затем, в зависимости от выявленной проблемы, выполните следующие действия:
- Замена катушки зажигания: Отсоедините провода от катушки, открутите крепежные болты и снимите катушку. Установите новую катушку, закрепите ее и подключите провода в соответствии с маркировкой.
- Замена распределителя зажигания: Снимите крышку распределителя, отсоедините провода и открутите его от двигателя. Установите новый распределитель, убедившись, что он правильно установлен по меткам.
- Замена контактной группы: Снимите крышку распределителя, извлеките старую контактную группу и установите новую, следя за правильной ориентацией.
- Замена свечей зажигания: Используя специальный ключ, открутите старые свечи и установите новые, предварительно проверив их зазор.
После замены всех неисправных компонентов обязательно проверьте правильность подключения проводов и установите все защитные крышки. Завершив работу, подключите аккумулятор и проведите тестовую проверку работы системы зажигания, запустив двигатель и убедившись в его стабильной работе.
Обслуживание катушки зажигания
Катушка зажигания является одним из ключевых элементов системы зажигания автомобиля ЗИЛ-130. Она отвечает за преобразование низкого напряжения аккумулятора в высокое напряжение, необходимое для создания искры в свечах зажигания. Правильное обслуживание катушки зажигания позволяет избежать множества проблем с запуском двигателя и его работой в целом.
Первым шагом в обслуживании катушки зажигания является визуальный осмотр. Необходимо проверить наличие трещин, повреждений или коррозии на корпусе катушки. Если такие дефекты обнаружены, катушку следует заменить, так как это может привести к утечке тока и, как следствие, к сбоям в работе двигателя.
Далее следует проверить электрические соединения. Для этого необходимо убедиться, что провода, идущие к катушке, надежно закреплены и не имеют повреждений. Если провода изношены или имеют обнаженные участки, их следует заменить. Также стоит проверить состояние клемм: они должны быть чистыми и не окисленными.
После визуального осмотра и проверки соединений можно перейти к тестированию катушки зажигания. Для этого потребуется мультиметр. Сначала необходимо измерить сопротивление обмоток катушки. Для этого нужно отключить провода от клемм и подключить мультиметр к выводам обмоток. Нормальное значение сопротивления для первичной обмотки должно находиться в пределах 0,5-2,5 Ом, а для вторичной – 5-15 кОм. Если значения значительно отличаются от нормы, катушку следует заменить.
Также важно проверить работу катушки зажигания в условиях эксплуатации. Для этого можно использовать тестер искры. С помощью этого устройства можно определить, создает ли катушка достаточное напряжение для искры. Если искра слабая или отсутствует, это может указывать на неисправность катушки или других элементов системы зажигания.
При необходимости замены катушки зажигания следует выбирать только качественные запчасти, соответствующие оригинальным характеристикам. Установка новой катушки должна производиться с соблюдением всех рекомендаций производителя, включая правильное подключение проводов и крепление катушки на месте установки.
Регулярное обслуживание катушки зажигания, включая ее проверку и замену при необходимости, поможет поддерживать двигатель ЗИЛ-130 в исправном состоянии и обеспечит его надежную работу на протяжении длительного времени.
Проверка и замена катушки
Катушка зажигания является одним из ключевых элементов системы контактного зажигания автомобиля ЗИЛ-130. Она отвечает за преобразование низкого напряжения аккумулятора в высокое напряжение, необходимое для искрообразования в свечах зажигания. В случае неисправности катушки зажигания, двигатель может работать нестабильно, терять мощность или вовсе не запускаться. Поэтому регулярная проверка и, при необходимости, замена катушки являются важными процедурами в обслуживании автомобиля.
Проверка катушки зажигания
Для начала необходимо визуально осмотреть катушку на предмет повреждений, трещин или коррозии. Обратите внимание на состояние проводов, идущих от катушки к распределителю зажигания и свечам. Если вы заметили какие-либо повреждения, это может указывать на необходимость замены катушки.
Далее, для более точной диагностики, потребуется мультиметр. Сначала отключите катушку от электрической цепи. Затем измерьте сопротивление первичной обмотки катушки, подключив щупы мультиметра к выводам катушки. Нормальное значение сопротивления первичной обмотки должно находиться в пределах 0,5-2,0 Ом. Если сопротивление значительно ниже или выше этих значений, катушка может быть неисправна.
После этого проверьте сопротивление вторичной обмотки, подключив щупы мультиметра к выводу высокого напряжения и одному из выводов первичной обмотки. Нормальное значение сопротивления вторичной обмотки должно составлять от 6 до 15 кОм. Если сопротивление выходит за эти пределы, это также может свидетельствовать о неисправности катушки.
Замена катушки зажигания
Если в ходе проверки было установлено, что катушка зажигания неисправна, ее необходимо заменить. Для этого выполните следующие шаги:
- Отключите аккумулятор, чтобы избежать короткого замыкания.
- Снимите провода, идущие от катушки к распределителю зажигания и свечам. Запомните порядок подключения, чтобы избежать ошибок при установке новой катушки.
- Открутите крепежные болты, удерживающие катушку на месте, и аккуратно снимите ее.
- Установите новую катушку, следуя обратному порядку. Убедитесь, что она надежно закреплена и провода подключены правильно.
- Подключите аккумулятор и проверьте работу двигателя. Если все сделано правильно, двигатель должен запуститься без проблем.
Регулярная проверка и замена катушки зажигания помогут поддерживать двигатель вашего ЗИЛ-130 в хорошем состоянии и предотвратить возможные проблемы с запуском и работой автомобиля. Не забывайте, что при выполнении любых работ с электрической системой автомобиля необходимо соблюдать меры предосторожности и, при необходимости, обращаться к специалистам.
Советы по профилактике неисправностей
Для обеспечения надежной работы контактного зажигания на автомобиле ЗИЛ-130 необходимо регулярно проводить профилактические мероприятия. Это поможет избежать серьезных поломок и продлить срок службы системы зажигания. Рассмотрим основные рекомендации по профилактике неисправностей.
Регулярная проверка контактов
Контакты распределителя зажигания подвержены износу и загрязнению. Рекомендуется периодически снимать крышку распределителя и осматривать контакты на наличие нагара и коррозии. Если они загрязнены, их следует очистить с помощью мелкой наждачной бумаги или специальной щетки. Важно следить за состоянием контактов и при необходимости заменять их.
Настройка зазора между контактами
Зазор между контактами зажигания должен соответствовать заводским рекомендациям. Обычно он составляет 0,4-0,5 мм. Для его проверки и регулировки используется щуп. Если зазор слишком мал, это может привести к пропускам зажигания, а слишком большой зазор вызовет трудности с запуском двигателя. Регулярная проверка и настройка зазора помогут избежать этих проблем.
Проверка состояния свечей зажигания
Свечи зажигания играют ключевую роль в работе системы зажигания. Их состояние необходимо проверять не реже чем раз в 10 000 км пробега. Обратите внимание на цвет изолятора: светло-коричневый цвет указывает на нормальную работу, черный или маслянистый налет свидетельствует о проблемах с двигателем. При необходимости свечи следует очищать или заменять.
Контроль уровня и состояния топлива
Качество топлива также влияет на работу системы зажигания. Использование некачественного топлива может привести к образованию отложений на свечах и контактах. Рекомендуется использовать топливо, соответствующее стандартам, и периодически очищать топливную систему от загрязнений.
Проверка проводов зажигания
Провода зажигания должны быть в хорошем состоянии, без трещин и повреждений. Регулярно осматривайте их на предмет износа и заменяйте при необходимости. Плохие провода могут привести к потере искры и, как следствие, к проблемам с запуском двигателя.
Обслуживание аккумулятора
Аккумулятор является важным элементом системы зажигания. Регулярно проверяйте его уровень заряда и состояние клемм. Коррозия на клеммах может привести к плохому контакту и, как следствие, к сбоям в работе системы зажигания. При необходимости очищайте клеммы и проверяйте уровень электролита.
Проверка системы охлаждения
Перегрев двигателя может негативно сказаться на работе системы зажигания. Убедитесь, что система охлаждения работает исправно, и уровень охлаждающей жидкости находится в пределах нормы. Регулярно проверяйте радиатор и шланги на наличие утечек.
Следуя этим простым рекомендациям, вы сможете значительно снизить вероятность возникновения неисправностей в системе контактного зажигания вашего ЗИЛ-130 и обеспечить его надежную работу на протяжении долгого времени.
