Топливная система ЗИЛ-130 играет ключевую роль в обеспечении надежной работы грузовика, так как от ее исправности зависит не только производительность, но и экономичность расхода топлива. В данной статье мы подробно рассмотрим устройство топливной системы, основные принципы ее работы, а также предоставим рекомендации по регулировке и ремонту. Знание этих аспектов поможет владельцам и механикам эффективно обслуживать и устранять неисправности, что в свою очередь продлит срок службы автомобиля и повысит его эксплуатационные характеристики.
Конструктивные особенности и схема топливоподачи

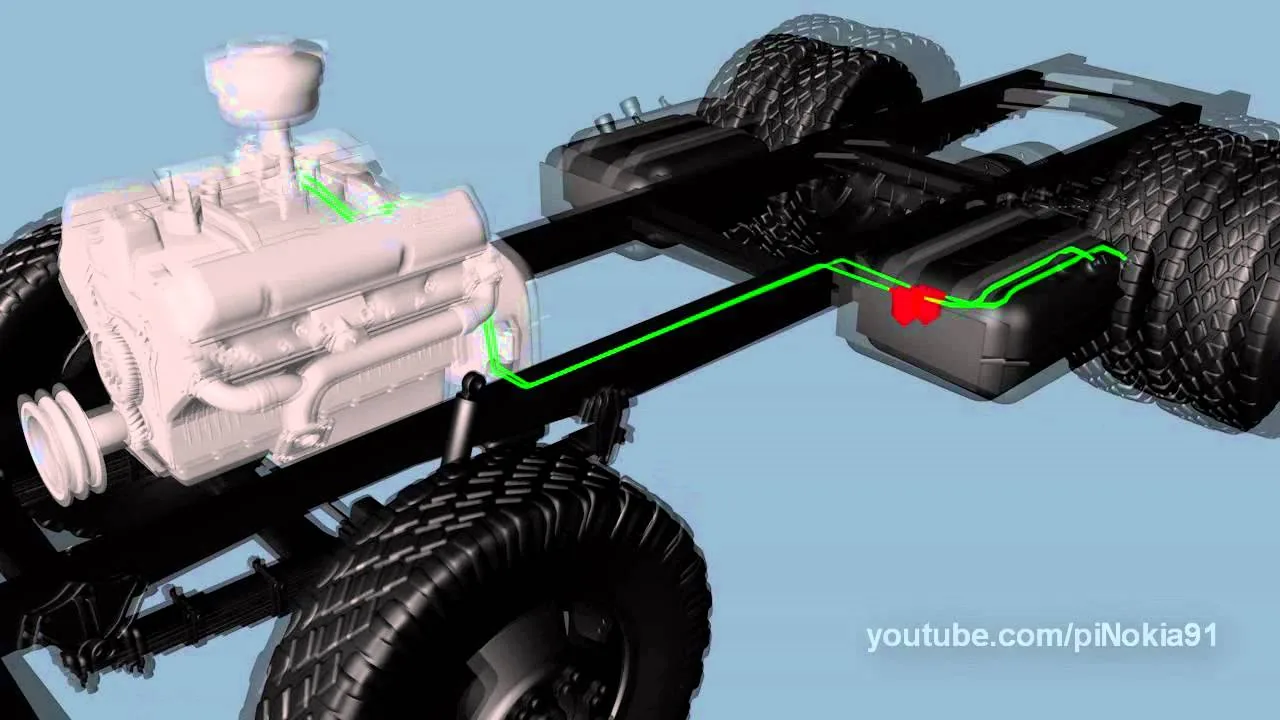

Топливная система двигателя ЗИЛ-130 — это карбюраторная система с принудительной подачей жидкого топлива. Основным компонентом является V-образный восьмицилиндровый двигатель, который требует точного дозирования топливной смеси для оптимального сгорания. Топливо транспортируется из бака к двигателю через магистрали, проходя несколько этапов очистки и испарения.
Работа топливного насоса и фильтров

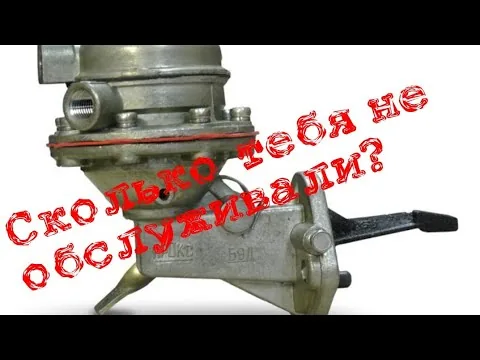

Ключевым компонентом, обеспечивающим циркуляцию топлива, является диафрагменный топливный насос, работающий благодаря эксцентрику распределительного вала. Эффективность насоса напрямую влияет на способность двигателя функционировать под максимальной нагрузкой без риска «голодания». При вращении вала эксцентрик через шток активирует коромысло, которое опускает диафрагму, создавая разрежение в области всасывания.
В конструкции насоса предусмотрен рычаг для ручной подкачки, что позволяет заполнить систему после длительного простоя или замены фильтров без прокручивания стартером. Клапаны насоса (впускной и нагнетательный) должны быть герметичными, так как даже незначительная утечка может привести к возврату топлива в бак и затруднениям при запуске.
Процесс очистки топлива проходит в два этапа: сначала в фильтре-отстойнике, где удаляются крупные механические частицы и вода, затем в фильтре тонкой очистки. Фильтр тонкой очистки задерживает мельчайшую пыль, которая может негативно сказаться на работе жиклеров карбюратора.
Для мониторинга состояния системы используется стеклянная колба, установленная после насоса. Через неё можно визуально оценить наличие пузырьков воздуха или загрязнений в потоке. Если в колбе отсутствует топливо при работающем насосе, это может указывать на завоздушивание или серьезное засорение магистралей.
| Элемент системы | Функция | Периодичность обслуживания |
|---|---|---|
| Фильтр-отстойник | Удаление воды и крупных частиц | Ежемесячно или каждые 4000 км |
| Топливный насос | Обеспечение давления в магистрали | Проверка при ТО-2 |
| Фильтр тонкой очистки | Задержка мелкой пыли | Замена каждые 16000 км |
Интересные факты
Вот несколько интересных фактов о топливной системе ЗИЛ-130:
Карбюраторная система: ЗИЛ-130 использует двухкамерный карбюратор К-126, который обеспечивает оптимальное смешивание топлива и воздуха. Это позволяет двигателю работать эффективно на различных режимах, что особенно важно для грузовиков, которые часто работают в условиях переменной нагрузки.
Топливный насос: В топливной системе ЗИЛ-130 установлен механический топливный насос, который обеспечивает подачу топлива из бака к карбюратору. Он работает за счет вращения коленчатого вала, что делает систему достаточно надежной и простой в обслуживании.
Регулировка и диагностика: Регулировка карбюратора и других элементов топливной системы требует точности и знаний. Например, неправильная настройка уровня топлива в поплавковой камере может привести к увеличению расхода топлива или потере мощности. Поэтому регулярная диагностика и обслуживание топливной системы являются ключевыми для поддержания работоспособности ЗИЛ-130.

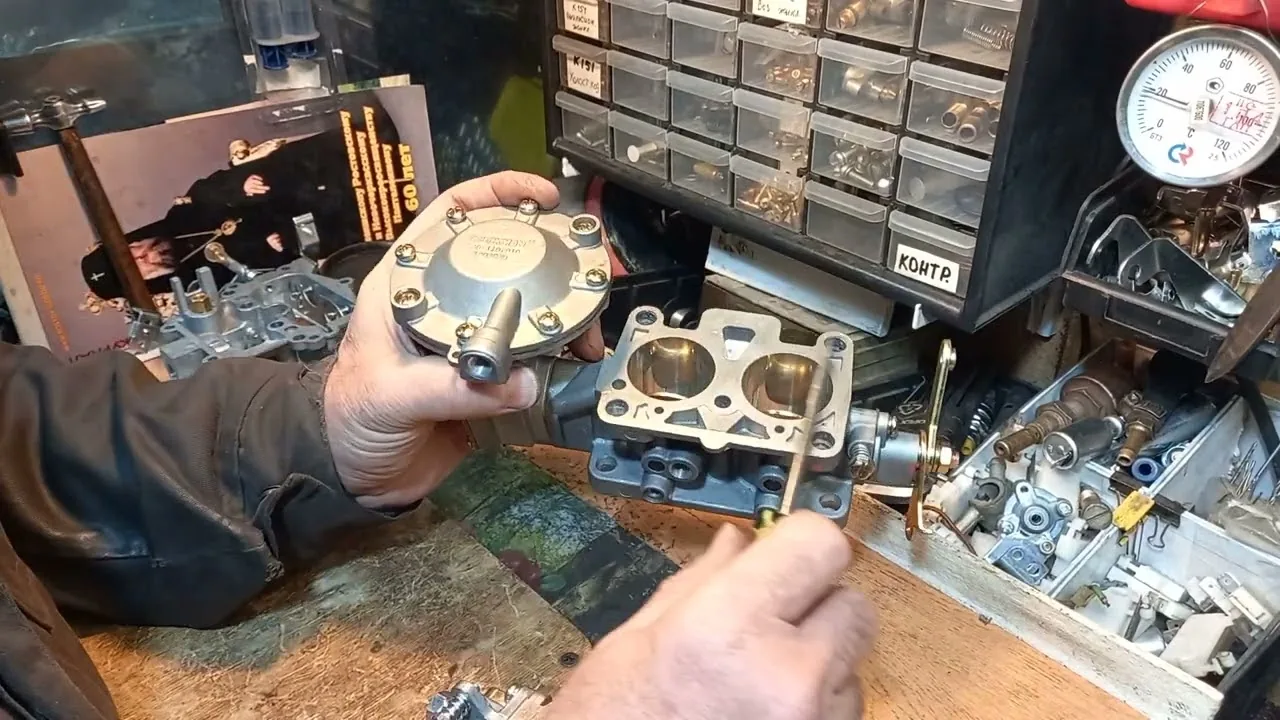

Устройство и настройка карбюратора
Основным элементом системы образования смеси на ЗИЛ-130 является карбюратор К-88 и его варианты (К-88А, К-88Е). Это эжекционный карбюратор с падающим потоком и сбалансированной поплавковой камерой. Две отдельные секции карбюратора обслуживают каждую головку блока цилиндров, что обеспечивает равномерное распределение топливно-воздушной смеси.
Система холостого хода и дозирование смеси
Регулировка качества смеси на холостом ходу осуществляется с помощью винтов, отвечающих за качество и количество. Винт качества контролирует подачу эмульсии, изменяя её состав, а винт количества регулирует объем смеси, влияя на дроссельную заслонку. Корректная настройка позволяет сократить расход топлива и уменьшить токсичность выхлопных газов, не нарушая стабильность работы двигателя.
Внутри поплавковой камеры уровень топлива поддерживается автоматически. Когда уровень падает, поплавок опускается, открывая игольчатый клапан, и бензин поступает внутрь. Если уровень превышает норму, поплавок поднимается и закрывает канал. Нарушение герметичности клапана может привести к переливу и обогащению смеси.
Эколайзер — это экологический клапан, устанавливаемый на современных версиях карбюраторов. Он перекрывает подачу топлива при принудительном холостом ходе (торможение двигателем), что значительно экономит ресурс свечей зажигания и снижает выбросы. Его исправное функционирование крайне важно для соблюдения современных экологических стандартов, даже на старых моделях техники.
Диагностика неисправностей и методы устранения
Определение причин нестабильной работы двигателя требует комплексного подхода и тщательной проверки каждого компонента. Проблемы обычно делятся на две основные категории: бедная смесь (недостаток топлива) и богатая смесь (избыток топлива), а также механические повреждения деталей.
Признаки бедной и богатой смеси
Обогащенная топливная смесь проявляется через черный дым из выхлопной трубы, хлопки в глушителе, увеличение расхода топлива и закопченные свечи зажигания. Основные причины этого явления — загрязнение воздушного фильтра, неисправность игольчатого клапана или неверная настройка уровня в поплавковой камере. Длительная эксплуатация на богатой смеси может привести к смыванию масла со стенок цилиндров и образованию задиров на поршнях.
Бедная топливная смесь проявляется в перегреве двигателя, хлопках в карбюраторе, провалах при резком нажатии на акселератор и снижении мощности. Основные факторы, способствующие этому, — засорение жиклеров, подсос воздуха через прокладки или неисправность ускорительного насоса. В таких условиях двигатель работает под повышенными тепловыми нагрузками, что может быть опасно для клапанов.
Для точной диагностики часто необходим визуальный осмотр свечей зажигания. Цвет нагаров может дать важную информацию: кирпично-красный или серый цвет указывает на нормальную работу, черный бархатистый — на богатую смесь, а белый или светло-серый — на бедную. Также важно проверить герметичность впускного коллектора, так как подсос воздуха нарушает оптимальное соотношение бензина и кислорода.
| Симптом | Вероятная причина | Метод устранения |
|---|---|---|
| Хлопки в карбюраторе | Бедная смесь / раннее зажигание | Настройка карбюратора, УОЗ |
| Черный дым из трубы | Богатая смесь / износ ЦПГ | Чистка жиклеров, проверка компрессии |
| Троение на холостых | Подсос воздуха / неисправность свечи | Протяжка коллектора, замена свечей |
Регулировка и техническое обслуживание
Регулярное обслуживание топливной системы ЗИЛ-130 увеличивает срок службы двигателя и снижает расход топлива. Регулировку следует проводить только на прогретом двигателе, когда все тепловые зазоры достигли рабочих параметров.
Порядок настройки карбюратора
Настройка начинается с проверки уровня топлива. В поплавковой камере есть смотровое окно или пробка, в зависимости от модели устройства. Уровень топлива должен находиться на нижней границе смотрового окна. Если топлива недостаточно, подогните язычок поплавка или очистите клапан.
Следующий шаг — регулировка холостого хода. Сначала с помощью винта качества установите максимальную частоту вращения коленвала при полностью закрытой дроссельной заслонке. Затем с помощью винта количества уменьшите обороты до номинального значения (примерно 600 об/мин). Этот процесс рекомендуется повторить 2-3 раза.
Замена и обслуживание топливных шлангов
Топливные шланги являются важной частью топливной системы ЗИЛ-130, обеспечивая подачу топлива от бака к двигателю. Со временем, под воздействием температуры, давления и химических веществ, шланги могут изнашиваться, трескаться или терять эластичность, что может привести к утечкам и другим проблемам. Поэтому регулярная проверка и замена топливных шлангов являются важными мероприятиями по обслуживанию автомобиля.
Проверка состояния шлангов
Перед началом замены шлангов необходимо провести их визуальный осмотр. Обратите внимание на следующие признаки:
- Трещины и порезы на поверхности шлангов;
- Потемнение или изменение цвета материала;
- Признаки утечек топлива (пятна, запах топлива);
- Изменение формы шлангов (вздутия, сжатия).
Если вы заметили какие-либо из этих признаков, шланги необходимо заменить.
Замена топливных шлангов
Для замены топливных шлангов вам понадобятся следующие инструменты и материалы:
- Новые топливные шланги, соответствующие спецификациям ЗИЛ-130;
- Нож или резак для резки шлангов;
- Ключи для откручивания соединений;
- Топливные хомуты для крепления шлангов;
- Ткань для удаления остатка топлива.
Процесс замены шлангов включает в себя следующие шаги:
- Отключите аккумулятор, чтобы избежать короткого замыкания.
- Слейте топливо из бака, если это необходимо, чтобы избежать утечек.
- Отсоедините старые шланги от соединений, используя ключи. Будьте осторожны, чтобы не повредить фитинги.
- Сравните старые шланги с новыми, чтобы убедиться, что они имеют одинаковую длину и диаметр.
- Установите новые шланги на место, закрепив их хомутами. Убедитесь, что шланги не перекручены и не имеют изгибов.
- Подключите аккумулятор и проверьте систему на наличие утечек, запустив двигатель.
Обслуживание топливных шлангов
Для продления срока службы топливных шлангов рекомендуется проводить регулярное обслуживание:
- Проверяйте шланги на наличие трещин и утечек каждые 5-10 тысяч километров пробега.
- Очистите шланги от загрязнений и пыли, чтобы избежать коррозии.
- При необходимости заменяйте хомуты, так как они могут терять свою прочность со временем.
- Следите за состоянием топливного фильтра, так как его забитие может привести к повышенному давлению в системе и преждевременному износу шлангов.
Соблюдение этих рекомендаций поможет обеспечить надежную работу топливной системы ЗИЛ-130 и предотвратить возможные неисправности, связанные с повреждением топливных шлангов.
Проверка на герметичность и износ
Проверка на герметичность и износ топливной системы ЗИЛ-130 является важной процедурой, которая позволяет обеспечить надежную работу двигателя и предотвратить возможные поломки. Герметичность системы необходима для предотвращения утечек топлива, что может привести не только к снижению производительности, но и к повышенному расходу горючего и даже к возникновению пожароопасных ситуаций.
Для начала проверки герметичности необходимо визуально осмотреть все соединения и элементы топливной системы, включая топливный бак, трубопроводы, фильтры и карбюратор. Особое внимание следует уделить местам соединений, так как именно там чаще всего возникают утечки. Если на поверхности соединений или в местах крепления видны следы топлива, это может свидетельствовать о наличии утечки.
Для более точной проверки герметичности можно использовать специальный манометр, который позволяет измерить давление в системе. Сначала необходимо отключить подачу топлива и установить манометр на входе в карбюратор. Затем, запустив насос, следует проверить, поддерживается ли давление в системе. Если давление быстро падает, это может указывать на наличие утечек или неисправности в системе.
Кроме проверки герметичности, важно также оценить состояние компонентов топливной системы на предмет износа. Основные элементы, подлежащие проверке, включают:
- Топливный насос: Износ может проявляться в снижении производительности насоса, что приводит к недостаточной подаче топлива к двигателю. Проверка осуществляется путем измерения производительности насоса и сравнения с техническими характеристиками.
- Топливные фильтры: Загрязненные фильтры могут значительно ухудшить работу системы. Рекомендуется регулярно проверять и при необходимости заменять фильтры, чтобы избежать засорения.
- Трубопроводы: Состояние трубопроводов также имеет значение. Они могут подвергаться коррозии или механическим повреждениям, что может привести к утечкам. Проверка включает визуальный осмотр на наличие трещин, вмятин и коррозии.
- Карбюратор: Износ карбюратора может привести к неправильной смеси топлива и воздуха, что негативно сказывается на работе двигателя. Проверка включает осмотр на наличие загрязнений, а также проверку состояния жиклеров и поплавковой камеры.
Для обеспечения надежной работы топливной системы ЗИЛ-130 рекомендуется проводить регулярные проверки герметичности и состояния компонентов. При обнаружении каких-либо неисправностей следует незамедлительно принимать меры по их устранению, чтобы избежать более серьезных проблем в будущем.
Технические характеристики топлива для ЗИЛ-130
Топливная система ЗИЛ-130 требует использования определенных типов топлива, чтобы обеспечить оптимальную работу двигателя и продлить его срок службы. Важно учитывать, что данный автомобиль был разработан в советское время, и его конструкция и характеристики топлива могут отличаться от современных стандартов.
ЗИЛ-130, как правило, использует бензин с октановым числом не ниже 76. Это связано с тем, что двигатель автомобиля имеет определенные требования к качеству топлива, и использование бензина с более низким октановым числом может привести к детонации и снижению мощности. В современных условиях рекомендуется использовать бензин АИ-92 или АИ-95, так как они обеспечивают лучшую производительность и защиту двигателя.
Температура застывания топлива также играет важную роль в работе топливной системы. Для ЗИЛ-130 рекомендуется использовать топливо, которое не теряет своих свойств при низких температурах, особенно в зимний период. Это позволяет избежать проблем с запуском двигателя и его стабильной работой в холодное время года.
Качество топлива также включает в себя содержание серы, воды и других примесей. Высокое содержание серы может привести к коррозии деталей топливной системы и двигателя, поэтому рекомендуется использовать топливо, соответствующее современным стандартам по содержанию серы. Вода в топливе может вызвать образование эмульсий и коррозию, что также негативно сказывается на работе системы.
Кроме того, важно учитывать, что топливо должно быть свежим. Хранение бензина в неподходящих условиях может привести к его окислению и образованию осадка, что негативно скажется на работе двигателя. Рекомендуется использовать топливо, которое было произведено не более 3-6 месяцев назад.
В заключение, правильный выбор и использование топлива для ЗИЛ-130 являются ключевыми факторами, влияющими на его производительность и долговечность. Соблюдение рекомендаций по октановому числу, температуре застывания и качеству топлива позволит избежать многих проблем и обеспечит надежную работу автомобиля.
Рекомендации по выбору и хранению топлива
Правильный выбор и хранение топлива являются ключевыми факторами для обеспечения надежной работы топливной системы ЗИЛ-130. Некачественное или неправильно хранящееся топливо может привести к серьезным проблемам, включая засорение фильтров, повреждение насосов и карбюраторов, а также ухудшение общей производительности двигателя.
При выборе топлива для ЗИЛ-130 рекомендуется использовать бензин с октановым числом не ниже 76. Это обеспечит оптимальное сгорание и предотвратит детонацию. Важно также учитывать, что использование топлива с низким качеством может привести к образованию отложений в камере сгорания и на свечах зажигания, что негативно скажется на работе двигателя.
Хранение топлива должно осуществляться в соответствии с определенными правилами. Во-первых, топливо следует хранить в герметичных контейнерах, чтобы избежать попадания влаги и загрязнений. Рекомендуется использовать специальные канистры, предназначенные для хранения бензина, которые имеют защиту от утечек и соответствуют стандартам безопасности.
Во-вторых, место хранения топлива должно быть сухим, хорошо проветриваемым и защищенным от прямых солнечных лучей. Высокая температура и солнечное излучение могут привести к испарению легких фракций бензина, что ухудшает его качество. Также стоит избегать хранения топлива вблизи источников открытого огня или искр.
Кроме того, важно следить за сроком годности топлива. Бензин со временем теряет свои свойства, и его использование может привести к проблемам с запуском двигателя и его работой. Рекомендуется использовать топливо в течение 3-6 месяцев с момента покупки, а при длительном хранении добавлять стабилизаторы, которые помогут сохранить его качество.
Наконец, перед заправкой автомобиля стоит проверить состояние топливного фильтра и системы подачи топлива. Если фильтр загрязнен, его необходимо заменить, чтобы избежать попадания частиц в карбюратор и другие элементы топливной системы. Регулярное обслуживание и контроль состояния топлива помогут обеспечить надежную работу ЗИЛ-130 и продлить срок службы его двигателя.
Советы по улучшению производительности топливной системы
Для повышения производительности топливной системы ЗИЛ-130 необходимо учитывать несколько ключевых аспектов, которые могут значительно повлиять на эффективность работы двигателя и его экономичность.
1. Регулярная проверка и замена фильтров
Фильтры топлива играют важную роль в защите системы от загрязнений. Регулярная проверка и замена топливных фильтров помогут избежать засорения системы, что может привести к снижению производительности и увеличению расхода топлива. Рекомендуется менять фильтры каждые 10-15 тысяч километров пробега или по мере их загрязнения.
2. Настройка карбюратора
Карбюратор ЗИЛ-130 требует периодической регулировки для обеспечения оптимальной смеси воздуха и топлива. Неправильная настройка может привести к плохой работе двигателя, увеличенному расходу топлива и повышенному уровню выбросов. Регулировка должна включать проверку уровня топлива в поплавковой камере, настройку холостого хода и проверку состояния жиклеров.
3. Использование качественного топлива
Качество топлива напрямую влияет на работу топливной системы. Использование низкокачественного бензина может привести к образованию отложений в карбюраторе и топливопроводах. Рекомендуется заправляться на проверенных АЗС и использовать топливо, соответствующее требованиям производителя.
4. Проверка состояния топливопроводов
Топливопроводы должны быть в хорошем состоянии, без трещин и утечек. Регулярная проверка их целостности поможет избежать потерь топлива и обеспечит стабильную подачу горючего к двигателю. При обнаружении повреждений необходимо заменить поврежденные участки или целиком трубопроводы.
5. Обслуживание насоса
Топливный насос ЗИЛ-130 также требует внимания. Регулярная проверка его работы и состояния поможет избежать проблем с подачей топлива. Если насос начинает работать шумно или не обеспечивает достаточное давление, его следует заменить или отремонтировать.
6. Очистка системы
Периодическая очистка топливной системы от отложений и загрязнений поможет поддерживать ее в рабочем состоянии. Для этого можно использовать специальные промывочные жидкости, которые помогут удалить накопившиеся отложения в карбюраторе и топливопроводах.
7. Проверка системы зажигания
Хотя система зажигания не является частью топливной системы, ее состояние также влияет на производительность двигателя. Неправильная работа свечей зажигания или катушек может привести к неполному сгоранию топлива, что увеличивает расход и снижает мощность. Регулярная проверка и замена свечей зажигания помогут улучшить общую производительность.
Следуя этим рекомендациям, владельцы ЗИЛ-130 смогут значительно улучшить производительность топливной системы, что положительно скажется на работе всего автомобиля и его экономичности.
Модификации и доработки для повышения эффективности
Топливная система ЗИЛ-130, как и любая другая, может быть подвергнута различным модификациям и доработкам для повышения её эффективности и улучшения эксплуатационных характеристик. Рассмотрим наиболее распространенные из них.
1. Установка более производительного карбюратора. Оригинальный карбюратор ЗИЛ-130 может быть заменен на более современную и производительную модель, что позволит увеличить подачу топлива и улучшить смесеобразование. Это, в свою очередь, способствует увеличению мощности двигателя и снижению расхода топлива при оптимальных режимах работы.
2. Модификация впускного коллектора. Увеличение диаметра впускного коллектора или его замена на более эффективный вариант может значительно улучшить приток воздуха к цилиндрам. Это позволяет добиться лучшего заполнения цилиндров и, как следствие, повышения мощности и крутящего момента.
3. Установка системы впрыска топлива. Переход на систему впрыска вместо карбюратора может значительно повысить эффективность сгорания топлива. Современные системы впрыска обеспечивают более точное дозирование топлива, что позволяет снизить его расход и уменьшить выбросы вредных веществ в атмосферу.
4. Оптимизация системы фильтрации. Установка более качественных топливных фильтров и систем очистки топлива поможет защитить двигатель от загрязнений и повысить его надежность. Это особенно актуально при использовании некачественного топлива, которое может содержать различные примеси.
5. Регулировка угла опережения зажигания. Правильная настройка угла опережения зажигания может существенно повлиять на работу двигателя. Оптимизация этого параметра позволяет улучшить динамические характеристики автомобиля и снизить расход топлива.
6. Установка дополнительного топливного насоса. В некоторых случаях установка дополнительного электрического топливного насоса может помочь обеспечить стабильную подачу топлива, особенно при использовании автомобиля в условиях, когда уровень топлива в баке может быть низким.
7. Использование присадок в топливо. Применение специальных присадок может улучшить смазывающие свойства топлива, снизить образование отложений и повысить общую эффективность работы двигателя. Однако важно выбирать качественные и проверенные продукты, чтобы избежать негативных последствий.
Каждая из перечисленных доработок требует тщательной оценки и понимания возможных последствий. Перед проведением модификаций рекомендуется проконсультироваться с опытными специалистами, чтобы избежать негативного влияния на надежность и долговечность топливной системы ЗИЛ-130.
